压力表以及压力变送器PPT课件

弹簧管压力表
14
第14页/共50页
（3）弹簧管的材料
因被测介质的性质和被测压力的高低而不同： ①被测压力小于20Mpa时，采用磷青铜； ②被测压力大于20Mpa时，采用不锈钢、合金钢 ③测量氨气压力时，为防腐蚀采用不锈钢； ④测乙炔时，不得用铜质弹簧管； ⑤测氧气时，弹簧管不得沾有油脂或用有机材料附件，
9
第9页/共50页
10
第10页/共50页
（1）单圈弹簧管压力表结构及原
理接仪表指针
弹簧管：感受压力，形变产生位移，
带动拉杆移动。拉杆：当弹簧管产生形变位移时，拉杆跟随其移动，它的另一端与扇形齿轮相连。
油丝
弹簧管
扇形齿轮：放大弹簧管的位移，在拉杆带动下，驱动中心齿轮。
中心小齿轮：相连在仪表轴心内，在圆柱齿轮轴上装有指针，随扇形齿轮带动旋转，从而驱动指针。油丝：油丝的弹性拉紧圆柱齿轮（中心小齿轮）以消除齿间啮合间隙。
第5页/共50页
第6页/共50页
二、弹性式压力仪表
常用弹性元件
弹性元件是弹性式压力仪表的测压敏感元件，是压力-位移转换元件，工业上常用的弹性元件有膜片、膜盒、波纹管和弹簧管，结构如图所示。
(a)单圈弹簧管（b）多圈弹簧管（c）膜片 (d)膜盒（e）波纹管
图弹性元件结构图
7
第7页/共50页
以防出现爆炸危险。 ⑥测量含硫介质压力时，采用
OCr15Ni40MoCuTiA1B弹性合金材料
15
第15页/共50页
（4)弹簧管压力表的类型
弹簧管压力表的规格很多。 • 按其精度等级可分为：精密压力表(0.16、0.2、0.25
级）、标准压力表（0.35、0.4级）、普通压力表（0.5、1.0、1.5、2.5级）等； • 按其用途可分为：氧气压力表、氨用压力表、车用压力表等； • 按显示及信号方式分：电接点压力表、远传压力表等。 • 按功能分：耐振压力表、耐腐蚀压力表。

变送器知识讲解PPT课件

（2）电子室旋转电子室可以旋转以便数字显示位于最好的观察位置。旋转时，先松开壳体旋转固定螺钉。然后进行调整。
第六页，共40页。
一、变送器原理与使用
3. 投运和零点校验一体化三阀组与差压变送器投入运行时的操作程序
：首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉，关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。
差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。三阀组的调整状态如下图所示。
以罗斯蒙特3051型差压变送器为例介绍差压变送器的调零。松开电子壳体上防爆牌的螺钉，旋转防爆牌，露出零点调节按钮。（注意，有两个按钮，一个为零点调节按钮（ZERO），另一个为恢复默认设置按钮（SPAN），注意选择零点调节按钮。给变送器加压，压力值等于4mA输出对应的压力值。按下零点调节按钮2秒钟，检查输出是否变成4mA。带有表头的变送器会显示“ZERO PASS”。
第十五页，共40页。
二、变送器技术特性
四线制传输
二线制传输
第十六页，共40页。
二、变送器技术特性
（2）二线制
对于二线制变送器，同变送器连接的导线只有两根，这两根导线同时传输供电电源和输出信号，如图所示。可见，电源、变送器和负载电阻是串联的。二线制变送器相当于一个可变电阻，其阻值由被测参数控制。当被测参数改变时，变送器的等效电阻随之变化，因此流过负载的电流也变化。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。

变送器ppt课件

2018/11/16 变送器的原理与维护
19

–
– –
–
– –
–
(1) 具有自校零、自标定、 (2) (3) 能够自动采集数据， (4) 能够自动进行检验、自选量程、 (5) (6) (7) 具有判断、决策处理功能。
2018/11/16 变送器的原理与维护
20

与传统变送器相比，智能变送器的特点是：
14
2018/11/16
变送器的原理与维护
气动变送器信号：20－100Kpa的气压信号
15
2018/11/16
变送器的原理与维护
气动变送器的特点是性能稳定、可靠性高，具有本质防爆性能，特别适用于石油、化工等有爆炸危险的场所。

16
2018/11/1装置的原则，现场总线网络的每一节点处安装的现场仪表应是“智能”型的，即安装的传感器应是 “智能传感器”。在这种控制系统中，智能型现场装置是整个控制管理系统的主体。这种基于现场总线的控制系统，要求必须使用智能传感器，
23
2018/11/16
变送器的原理与维护
信号制： DDZ-II型变送器以0～10mA的直流电流作为统一的标准信号，DDZ-Ⅲ型采用了国际标准的4～20mA直流电流信号制。供电： DDZ-II型变送器以220VAC供电， DDZ-Ⅲ 型采用24VDC供电。
24
2018/11/16
变送器的原理与维护
变送器的信号传输
*四线制传输:

一般用于Ⅱ型信号系统。缺点:耗用电缆较多，且无法实现本质安全。

25
2018/11/16
变送器的原理与维护
*两线制传输: 只能用于零点不为零的信号的传输（例如 4~20mA）优点：节约电缆，可实现本质安全。

罗斯蒙特-压力变送器培训

17
1.4.2.3 智能变送器的校验操作
零点校验 HART375(HART协议) 方法一:在线状态（ONLINE）时，1 Device Setup→2 Diag/Service→3 Calibration→3 Sensor Trim →1 Zero Trim 。方法二:在线状态（ONLINE）时，1 Device Setup→4 Detailed Setup→1 Sensors→1 Pressure Sensor→2 Sensor Service→1 Sensor Trim → 1 Zero Trim 。
P2
截止阀平衡阀
3
2
ΔI0
P2
ΔPi
14
1.4 压力/差压变送器的校验
1.4.2 智能变送器与手操器的通讯连接 1.4.2.1 通讯连接图
15
1.4.2.2 HART375手操器的协议设置(HART或者FF)
16
1.4.2.3 智能变送器的校验操作零点校验 BT200(Brain协议)
23
1.5 校验记录卡的填写规范
24
谢谢大家！
再见！
25
19
1.4.2.3 智能变送器的校验操作量程设置 HART375(HART协议)
变量单位设置
方法一：在线状态（ONLINE）时，1 Device Setup→3 Basic Setup→2 Unit。方法二：在线状态（ONLINE）时，1 Device Setup→2 Diag/Service→3 Calibration→3 Re-range→1 Keypad input→3 Unit。方法三：在线状态（ONLINE）时，1 Device Setup→4 Detailed Setup→2 Single condition→2 Range values→1 Keypad input→3 Unit。

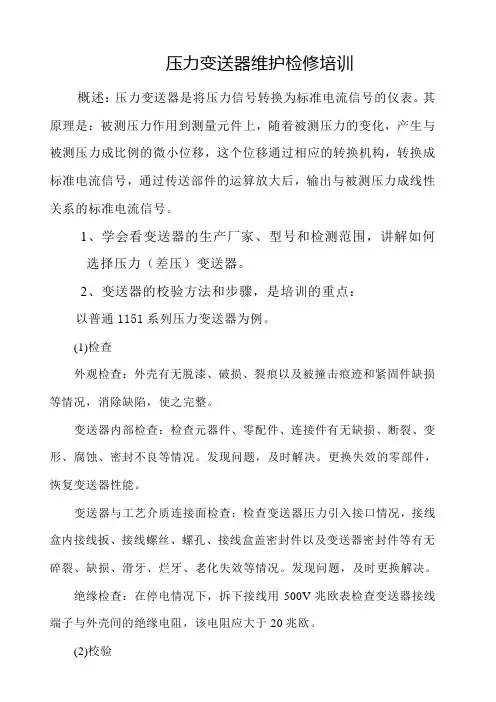

压力变送器维护检修培训

压力变送器维护检修培训概述：压力变送器是将压力信号转换为标准电流信号的仪表。

其原理是：被测压力作用到测量元件上，随着被测压力的变化，产生与被测压力成比例的微小位移，这个位移通过相应的转换机构，转换成标准电流信号，通过传送部件的运算放大后，输出与被测压力成线性关系的标准电流信号。

1、学会看变送器的生产厂家、型号和检测范围，讲解如何选择压力（差压）变送器。

2、变送器的校验方法和步骤，是培训的重点：以普通1151系列压力变送器为例。

(1)检查外观检查：外壳有无脱漆、破损、裂痕以及被撞击痕迹和紧固件缺损等情况，消除缺陷，使之完整。

变送器内部检查：检查元器件、零配件、连接件有无缺损、断裂、变形、腐蚀、密封不良等情况。

发现问题，及时解决。

更换失效的零部件，恢复变送器性能。

变送器与工艺介质连接面检查：检查变送器压力引入接口情况，接线盒内接线扳、接线螺丝、螺孔、接线盒盖密封件以及变送器密封件等有无碎裂、缺损、滑牙、烂牙、老化失效等情况。

发现问题，及时更换解决。

绝缘检查：在停电情况下，拆下接线用500V兆欧表检查变送器接线端子与外壳间的绝缘电阻，该电阻应大于20兆欧。

(2)校验准备压力变送器校验设备：标准压力信号发生器；标准电流表；标准电阻箱；24V DC电源以及必需的连接件、导线等。

将变送器按图一所示连接信号和导线，检查接线正确。

图一压力变送器校验连接示意图校验前确认：A、稳压电源确定是否为24V DC。

B、确认电源线及信号线极性是否正确。

C、确认压力管各接口有无泄漏。

D、预热10min。

E、将阻尼置“0”位，压力连接口开放通大气。

F、校验时使用的标准仪器量程要尽量接近被校表的实际量程。

校验步骤：将被校验表压力连接口开放通大气调整零点，即在无压力信号的情况下调整“Z”零点螺钉，使变送器输出为4mA。

给变送器输入量程信号，使变送器输出为20mA，若有偏差，调整“R”量程螺钉，将输入压力信号稳定一段落时间观察表头输出是否稳定。

压力变送器ppt课件

两线制压力变送器电气连接
使用Const273进行两线制压力变送器电气连接
诚信超越求实创新
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
两线制压力变送器电气连接
诚信超越求实创新
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
气动压力变送器
输出信号为控制信号，通常用作流量控制，逐步被其它控制设备取代。
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
概论
气动压力变送器的工作原理
分为单变量杆式和双变量杆式两种。
在气源压力变化时，喷嘴流量变化，带动主杠杆，通过反馈装置调节输出气压。
检定条件
环境条件
环境温度：20℃±5℃，每10min变化不大于1℃ 相对湿度：45%RH～75%RH 机械振动：压力变送器所处环境应无影响输出稳
定的机械振动外磁场：压力变送器周围除地磁场外，应无影响
其正常工作的外磁场。
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
概论
电动压力变送器（以下简称变送器）的分类
感压原件：电容式、谐振式、压阻式、电感式、应变式、陶瓷式等

压力变送器ppt获奖课件

14
1.4.2.3 智能变送器旳校验操作 §量程下限设置
措施一：在线状态（ONLINE）时，4 LRV。
措施二：在线状态（ONLINE）时，1 Device Setup→4 Detailed Setup→2 Single condition→2 Range values→1 Keypad input→1 LRV。
·零点调整使变送器旳测量起始点为零 ·零点迁移是把测量旳起始点由零迁移到某一数值:
y ymax
ymin
xmin
0 xmax xmin xmax
xmax
x
当测量旳起始点由零变为某一正值，称为正迁移；
当测量旳起始点由零变为某一负值，称为负迁移
零点迁移时，变送器旳输出和输入特征曲线作平行移动，
其斜率不变，即量程不变。
2
常见旳几种3051变送器类型
§ 3051C型表压与绝压变送器
3051T型表压与绝压变送器
3051L型液位变送器
3051H型高温压力变送器
可测过程温度高达375°F （191°C），且不需使用远传膜片密封或毛细管。
3
3051变送器型号代码含义
变送器类型测量类型
安装选项
压力类型
外壳材质
措施三：在线状态（ONLINE）时，1 Device Setup→4 Detailed Setup→2 Single condition→2 Range values→1 Keypad input→3 Unit。
13
1.4.2.3 智能变送器旳校验操作 §量程上限设置
措施一：在线状态（ONLINE）时，5 URV。
Diag/Service→1 Test Device→1 Self test。 ▪ 措施二：在线状态（ONLINE）时，1 Device Setup→4

变送器培训资料37页PPT

变送器培训资料
36、“不可能”这个字(法语是一个字 )，只在愚人的字典中找得到。--拿破仑。 37、不要生气要争气，不要看破要突破，不要嫉妒要欣赏，不要托延要积极，不要心动要行动。 38、勤奋，机会，乐观是成功的三要素。(注意：传统观念认为勤奋和机会是成功的要素，但是经过统计学和成功人士的分析得出，乐观是成功的第三要素。
39、没有不老的誓言，没有不变的承诺，踏上旅途，义无反顾。 40、对时间的价值没有没有深切认识的人，决不会坚韧勤勉。
41、学问是异常珍贵的东西，从任何源泉吸收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自己。——德国
43、重复别人所说的话，只需要教育；而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
பைடு நூலகம்

变送器-带图片课件

变送器
压力变送器
高精度大气压力、温度一体化变送器。
智能数字电路补偿，使用温域宽，防浪涌电压和极性反相保护，抗干扰设计，灵敏度高，温漂小，可配现场 LCD显示。
卫生型压力变送器
无线压力变送器
无线压力变送器，是一款具有液晶显示、信号无线传输和菜单设置功能的高精度智能型仪表。
差压变送器接线方法：
数字化电容压力/差压变送器结构图如下：
该变送器核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。强大的界面功能无需手操器保证了良好的交互性。数字液晶显示表头能够显示压力、温度、电流三种物理量，及0～100%模拟指示，按键操作能方便地在无标准力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置，而且可以重新对变送器进行标定，极大地方便了现场调试。 S-PORT串行通信口通过专用转接模块直接与计算机通信，上位机界面可以完成比按键操作更多的功能。接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。信号转换，信号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。
广泛用于室外测温、通讯机房、智能楼宇、地铁、商场、图书馆、过程控制等。特别用于需要高精度和高温的测量场合。特别针对高温，防尘，防水要求的工业应用场合。
双显示温湿度变送器
外形尺寸：
接线方法：
手持式温湿度变送器接线方法：
外形尺寸：
用途：传感、变送一体化设计，适用于暖通级室内环境的温湿度测量，可手持或插入式测量。
两线制4mA~20mA电流远传
