数电触发器 实验报告
数字电路实验报告触发器
一、实验目的1. 理解触发器的概念、原理和功能。
2. 掌握触发器的分类、结构和逻辑功能。
3. 通过实验，验证触发器的逻辑功能，加深对触发器原理的理解。
二、实验原理触发器是一种具有记忆功能的电路，可以存储1个二进制位的信息。
它有两个稳定的状态：SET（置位）和RESET（复位）。
触发器的基本结构是RS触发器，由两个与非门组成，其逻辑功能可用真值表表示。
触发器按触发方式可分为同步触发器和异步触发器；按逻辑功能可分为RS触发器、D触发器、JK触发器和T触发器等。
三、实验仪器与材料1. 74LS74双D触发器芯片2. 74LS02四2输入与非门芯片3. 74LS00四2输入或非门芯片4. 74LS20四2输入或门芯片5. 74LS32四2输入与门芯片6. 74LS86四2输入异或门芯片7. 74LS125八缓冲器芯片8. 74LS126八缓冲器芯片9. 电源10. 示波器11. 信号发生器12. 逻辑笔四、实验内容1. RS触发器实验（1）搭建RS触发器电路：将74LS74芯片的Q1端与Q2端连接，Q1端接与非门74LS02的输入端，Q2端接与非门74LS02的输入端。
将74LS02的输出端分别连接到74LS20的输入端和74LS32的输入端。
（2）观察RS触发器逻辑功能：通过逻辑笔观察Q1端和Q2端的输出状态，记录下不同输入端S和R的值。
（3）分析RS触发器逻辑功能：根据真值表分析RS触发器的逻辑功能，得出结论。
2. D触发器实验（1）搭建D触发器电路：将74LS74芯片的Q1端接与非门74LS02的输入端，Q2端接与非门74LS02的输入端。
将74LS02的输出端分别连接到74LS20的输入端和74LS32的输入端。
（2）观察D触发器逻辑功能：通过逻辑笔观察Q1端和Q2端的输出状态，记录下不同输入端D的值。
（3）分析D触发器逻辑功能：根据真值表分析D触发器的逻辑功能，得出结论。
3. JK触发器实验（1）搭建JK触发器电路：将74LS74芯片的Q1端接与非门74LS02的输入端，Q2端接与非门74LS02的输入端。
数电实验报告触发器及其应用(共10篇)
数电实验报告触发器及其应用(共10篇)1、实验目的：掌握触发器的原理和使用方法，学会利用触发器进行计数、存储等应用。
2、实验原理：触发器是一种多稳态数字电路，具有存储、计数、分频、时序控制等功能。
常见的触发器有RS触发器、D触发器、T触发器、JK触发器等。
RS触发器是由两个交叉互连的反相器组成的，它具有两个输入端R(复位)和S(置位)，一个输出端Q。
当输入R=1，S=0时，Q=0;当输入R=0，S=1时，Q=1;当R=S=1时，无法确定Q的状态，称为禁态。
JK触发器是将RS触发器的两个输入端合并在一起而成，即J=S，K=R，当J=1，K=0时，Q=1;当J=0，K=1时，Q=0;当J=K=1时，Q反转。
JK触发器具有启动、停止、颠倒相位等功能。
D触发器是由单个输入端D、输出端Q和时钟脉冲输入端组成的，当时钟信号上升沿出现时，D触发器的状态发生改变，如果D=1，Q=1;如果D=0，Q=0。
T触发器只有一个输入端T和一个输出端Q，在每个时钟脉冲到来时，T触发器执行T→Q操作，即若T=1，则Q取反；若T=0，则Q保持不变。
触发器可以组成计数器、分频器、存储器、状态机等各种数字电路，被广泛用于计算机、控制系统等领域。
3、实验器材：数码万用表、示波器、逻辑分析仪、CD4013B触发器芯片、几个电阻、电容、开关、信号发生器等。
4、实验内容：4.1 RS触发器测试利用CD4013B芯片来测试RS触发器的功能，在实验中将RS触发器的输入端分别接入CD4013B芯片的端子，用示波器观察输出端的波形变化，并记录下输入输出关系表格，来验证RS触发器的工作原理。
具体实验步骤如下：将CD4013B芯片的端子按如下接线方式连接：RST1,2脚接入+5V电源，C1个100nF的电容与单位时间5 ns的外部时钟信号交替输入接口CLK，以模拟器件为master时，向器件提供单个时钟脉冲。
测试时选择适宜的数据输入，R1和S2另一端程+5V，S1和R2另一端连接接地GND,用万用表测量各端电压，电容缓存的电压。
数电实验报告 触发器
数电实验报告触发器《数电实验报告触发器》实验目的：本实验旨在通过观察和分析触发器的工作原理，加深对数字电路中触发器的理解，提高学生对数字电路的设计和应用能力。
实验器材：1. 74LS74触发器芯片2. 示波器3. 信号发生器4. 逻辑分析仪5. 电源实验原理：触发器是一种用于存储和控制信号的数字电路元件。
它可以存储一个比特的信息，并在时钟信号的作用下进行状态的转换。
常见的触发器包括RS触发器、D 触发器、JK触发器和T触发器。
本次实验主要以D触发器为例进行研究。
实验步骤：1. 将74LS74芯片插入实验板中，并连接好电源。
2. 将信号发生器的输出连接到D触发器的D端，将示波器的探头分别连接到D 端和Q端。
3. 调节信号发生器的频率和幅值，观察示波器上的波形变化。
4. 使用逻辑分析仪对D触发器进行时序分析，观察时钟信号对触发器状态的影响。
实验结果：通过实验观察和分析，我们发现当时钟信号上升沿到来时，D触发器的输入信号被锁存，并在下一个时钟信号上升沿到来时输出。
当时钟信号下降沿到来时，D触发器的状态不发生变化。
通过逻辑分析仪的时序分析，我们可以清晰地看到触发器状态的变化过程。
实验结论：本次实验通过对D触发器的观察和分析，加深了我们对触发器工作原理的理解。
触发器作为数字电路中的重要元件，具有存储和控制信号的功能，对于数字系统的设计和应用具有重要意义。
通过实验，我们不仅掌握了触发器的工作原理，还提高了对数字电路的设计和应用能力。
希望通过今后的实验和学习，我们可以进一步深入理解数字电路的知识，为今后的工程实践打下坚实的基础。
触发器实验报告
触发器实验报告一、实验目的本次实验的主要目的是深入了解触发器的工作原理和功能，通过实际操作和观察，掌握触发器在数字电路中的应用，以及如何利用触发器实现特定的逻辑功能。
二、实验原理触发器是一种具有存储功能的基本逻辑单元，能够在时钟信号的控制下，根据输入信号的变化改变其输出状态，并保持该状态直到下一个时钟脉冲的到来。
常见的触发器类型包括 D 触发器、JK 触发器、SR 触发器等。
D 触发器是在时钟脉冲上升沿或下降沿时，将输入数据（D 端）传输到输出端（Q 端）。
JK 触发器则根据输入的 J、K 信号和时钟脉冲来决定输出状态的翻转。
SR 触发器则由置位（S）和复位（R）信号控制输出状态。
三、实验设备与材料1、数字电路实验箱2、 74LS74（D 触发器）芯片、74LS112（JK 触发器）芯片、74LS279（SR 触发器）芯片3、示波器4、逻辑笔5、杜邦线若干四、实验内容与步骤1、 D 触发器实验按照实验箱的引脚说明，将 74LS74 芯片正确插入插座。
连接时钟信号源，将其频率设置为适当的值。
将 D 输入端分别接高电平和低电平，用逻辑笔观察 Q 和 Q'输出端的状态变化，并记录在表格中。
使用示波器观察时钟信号和 Q 输出端的波形，分析其关系。
2、 JK 触发器实验插入 74LS112 芯片，按照引脚连接电路。
设置不同的 J、K 输入组合，观察并记录 Q 输出端的状态变化。
同样使用示波器观察相关波形。
3、 SR 触发器实验安装 74LS279 芯片，连接电路。
改变 S、R 输入端的电平，观察 Q 输出端的状态。
五、实验数据记录与分析1、 D 触发器实验数据｜ D 输入｜ Q 输出（上升沿）｜ Q 输出（下降沿）｜｜｜｜｜｜ 0 ｜ 0 ｜ 0 ｜｜ 1 ｜ 1 ｜ 1 ｜从数据可以看出，在时钟上升沿或下降沿时，D 触发器能够准确地将 D 输入端的电平传输到 Q 输出端。
2、 JK 触发器实验数据｜ J ｜ K ｜ Q 输出（上升沿）｜ Q 输出（下降沿）｜｜｜｜｜｜｜ 0 ｜ 0 ｜保持｜保持｜｜ 0 ｜ 1 ｜ 0 ｜ 0 ｜｜ 1 ｜ 0 ｜ 1 ｜ 1 ｜｜ 1 ｜ 1 ｜翻转｜翻转｜分析可知，JK 触发器的输出状态根据 J、K 输入和时钟脉冲的组合进行相应的变化。
数电实验报告：实验3-触发器
广东海洋大学学生实验报告书（学生用表）实验名称课程名称课程号学院(系)专业班级学生姓名学号实验地点实验日期实验3：触发器逻辑功能测试及应用一、实验目的1、掌握集成触发器的逻辑功能及使用方法2、熟悉触发器之间相互转换的方法 二、实验内容及步骤1、测试双JK 触发器74LS112逻辑功能。
在输入信号为双端的情况下，JK 触发器是功能完善、使用灵活和通用性较强的一种触发器。
本实验采用74LS112双JK 触发器，是下降边沿触发的边沿触发器。
JK 触发器的状态方程为Q * ＝J Q ＋K Q （1）JK 触发器74LS112逻辑电路引脚图如下：图1（2）测试复位、置位功能，将测试结果填入表1。
表1（3）触发功能测试，按表2要求测试JK 触发器逻辑功能。
表2GDOU-B-11-112（4）根据图2逻辑图将JK 触发器分别连接成T 触发器和T ′触发器，并通过做实验进行验证。
注释：T 触发器的逻辑功能：当T ＝0时，时钟脉冲作用后，其状态保持不变；当T ＝1时，时钟脉冲作用后，触发器状态翻转。
如果将T 触发器的T 端置“1”，即得T'触发器。
在T'触发器的CP 端每来一个CP 脉冲信号，触发器的状态就翻转一次，故称之为反转触发器，广泛用于计数电路中。
图22、测试双D 触发器74LS74的逻辑功能在输入信号为单端的情况下，D 触发器用起来最为方便，其状态方程为 Q *＝D ，其输出状态的更新发生在CP 脉冲的上升沿，故又称为上升沿触发的边沿触发器，触发器的状态只取决于时钟到来前D 端的状态，D 触发器的应用很广，可用作数字信号的寄存，移位寄存，分频和波形发生等。
（1）D 触发器74LS74逻辑电路引脚图3所示。
图3（2）测试复位、置位功能，将测试结果填入表3。
表3（3）D 触发器的功能测试，按表4要求测试D 触发器逻辑功能，填入表4。
表4（4）、根据图4所示逻辑图，将D 触发器连接成计数单元（即T ′触发器）。

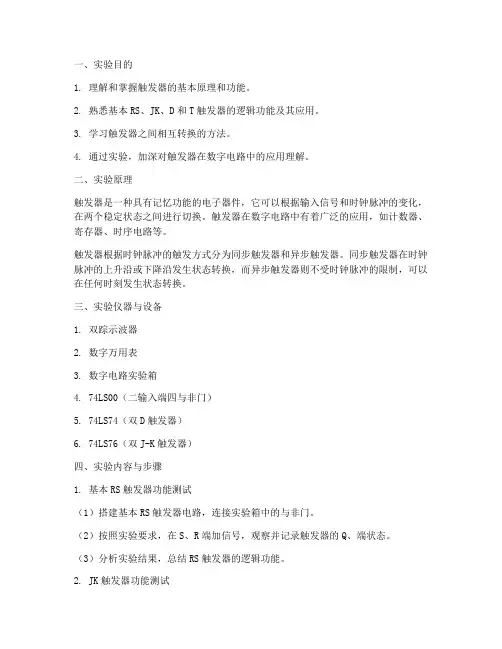

触发器_实验报告
一、实验目的1. 理解和掌握触发器的基本原理和功能。
2. 熟悉基本RS、JK、D和T触发器的逻辑功能及其应用。
3. 学习触发器之间相互转换的方法。
4. 通过实验，加深对触发器在数字电路中的应用理解。
二、实验原理触发器是一种具有记忆功能的电子器件，它可以根据输入信号和时钟脉冲的变化，在两个稳定状态之间进行切换。
触发器在数字电路中有着广泛的应用，如计数器、寄存器、时序电路等。
触发器根据时钟脉冲的触发方式分为同步触发器和异步触发器。
同步触发器在时钟脉冲的上升沿或下降沿发生状态转换，而异步触发器则不受时钟脉冲的限制，可以在任何时刻发生状态转换。
三、实验仪器与设备1. 双踪示波器2. 数字万用表3. 数字电路实验箱4. 74LS00（二输入端四与非门）5. 74LS74（双D触发器）6. 74LS76（双J-K触发器）四、实验内容与步骤1. 基本RS触发器功能测试（1）搭建基本RS触发器电路，连接实验箱中的与非门。
（2）按照实验要求，在S、R端加信号，观察并记录触发器的Q、端状态。
（3）分析实验结果，总结RS触发器的逻辑功能。
2. JK触发器功能测试（1）搭建JK触发器电路，连接实验箱中的与非门。
（2）按照实验要求，在J、K端加信号，观察并记录触发器的Q、端状态。
（3）分析实验结果，总结JK触发器的逻辑功能。
3. D触发器功能测试（1）搭建D触发器电路，连接实验箱中的与非门。
（2）按照实验要求，在D端加信号，观察并记录触发器的Q、端状态。
（3）分析实验结果，总结D触发器的逻辑功能。
4. T触发器功能测试（1）搭建T触发器电路，连接实验箱中的与非门。
（2）按照实验要求，在T端加信号，观察并记录触发器的Q、端状态。
（3）分析实验结果，总结T触发器的逻辑功能。
5. 触发器之间相互转换（1）分析基本RS触发器与JK触发器之间的转换方法。
（2）分析基本RS触发器与D触发器之间的转换方法。
（3）分析基本RS触发器与T触发器之间的转换方法。
触发器实验报告
触发器实验报告一、实验目的本次实验的主要目的是深入了解和掌握触发器的工作原理、功能特性以及其在数字电路中的应用。
通过实际操作和观察，验证触发器的逻辑功能，提高对数字电路的理解和设计能力。
二、实验原理（一）触发器的定义和分类触发器是一种具有记忆功能的基本逻辑单元，能够存储一位二进制信息。
根据其逻辑功能的不同，可分为 RS 触发器、JK 触发器、D 触发器和 T 触发器等。
（二）RS 触发器RS 触发器是最简单的触发器类型，由两个与非门交叉连接而成。
它具有两个输入端：R（复位端）和 S（置位端）。
当 R 为 0 且 S 为 1 时，触发器被置位；当 R 为 1 且 S 为 0 时，触发器被复位；当 R 和 S都为 1 时，触发器状态保持不变；当 R 和 S 都为 0 时，触发器状态不定，这是不允许的输入情况。
（三）JK 触发器JK 触发器在 RS 触发器的基础上增加了两个输入端 J 和 K。
当 J 为1 且 K 为 0 时，触发器被置位；当 J 为 0 且 K 为 1 时，触发器被复位；当 J 和 K 都为 1 时，触发器状态翻转；当 J 和 K 都为 0 时，触发器状态保持不变。
（四）D 触发器D 触发器的输入端只有一个 D。
在时钟脉冲的上升沿，D 触发器将输入 D 的值存储到输出端 Q。
（五）T 触发器T 触发器只有一个输入端 T。
当 T 为 1 时，在时钟脉冲的作用下，触发器状态翻转；当 T 为 0 时，触发器状态保持不变。
三、实验设备与器材1、数字电路实验箱2、 74LS00（四 2 输入与非门）芯片3、 74LS74（双 D 触发器）芯片4、 74LS112（双 JK 触发器）芯片5、示波器6、直流电源7、逻辑电平测试笔8、连接导线若干四、实验内容及步骤（一）RS 触发器实验1、按照图 1 所示，在实验箱上使用 74LS00 芯片搭建 RS 触发器电路。
2、分别将 R 和 S 端接入逻辑电平测试笔，设置不同的输入组合（00、01、10、11），观察并记录输出端 Q 和 Q'的电平状态。
实验报告 触发器
实验报告触发器实验报告：触发器引言：触发器是数字电路中常见的重要元件，它可以存储和控制信号的传输。
本实验旨在通过实际搭建触发器电路，了解其工作原理和应用。
一、实验目的本实验的目的是通过实际搭建触发器电路，掌握触发器的工作原理、特性和应用。
二、实验器材和原理2.1 实验器材：- 电路实验板- 电源- 电压表- 电流表- 逻辑门芯片- 连接线2.2 实验原理：触发器是一种存储器件，可以存储和控制信号的传输。
它由多个逻辑门组成，根据输入信号的不同，可以分为RS触发器、D触发器、JK触发器和T触发器等多种类型。
三、实验步骤3.1 搭建RS触发器电路首先，将两个逻辑门芯片连接在电路实验板上，一个作为RS触发器的输入端，另一个作为输出端。
然后，将电源和适当的电阻连接到逻辑门芯片上，以提供所需的电压和电流。
最后，根据电路图连接连线，搭建完整的RS触发器电路。
3.2 检验和调试电路在搭建好电路后，使用电压表和电流表检验电路的电压和电流是否正常。
如果有异常，需要及时排除故障。
然后，通过改变输入信号，观察输出信号的变化。
根据实验结果，对电路进行调试，确保触发器的正常工作。
3.3 测试触发器的特性在调试完电路后，可以进行一些实验来测试触发器的特性。
例如，可以通过改变输入信号的频率和占空比，观察输出信号的变化。
还可以通过改变逻辑门芯片的类型，比较不同类型触发器的性能差异。
四、实验结果和分析通过实验，我们可以得到触发器的工作特性和性能数据。
根据实验结果，我们可以分析触发器的优缺点，以及在数字电路设计中的应用。
五、实验总结触发器作为数字电路中的重要元件，在现代电子技术中得到了广泛应用。
通过本实验，我们深入了解了触发器的工作原理、特性和应用。
同时，我们也学会了搭建触发器电路、调试电路和分析实验结果的方法。
六、实验心得通过本次实验，我深刻认识到了触发器在数字电路中的重要性。
触发器可以存储和控制信号的传输，是数字电路中的核心部件之一。
触发器实验报告
触发器实验报告一、实验目的1.1 探索触发器的基本原理触发器，简单来说，就是一个能在特定条件下改变状态的电路。
它就像一扇门，只有当你用力去推的时候，才会打开。
我们的目标是搞清楚这些“门”是如何工作的。
1.2 理解触发器在电路中的应用触发器的应用范围可广泛了。
无论是数据存储，还是控制逻辑，触发器都扮演着关键角色。
它们就像是信息的守门员，决定了什么能进，什么得被拒绝。
二、实验设备2.1 实验工具这次实验，我们用的是基本的逻辑电路组件。
包括电源、开关、LED灯，还有万用表。
这些东西就像是我们的小工具箱，缺一不可。
2.2 触发器模块我们选择了D型触发器，因其结构简单，易于理解。
它的工作原理就像是一个小孩的玩具，按一下按钮就会亮灯，放开就灭。
我们把它接入电路，准备好迎接它的“表现”。
2.3 安全措施在进行实验之前，安全可不能马虎。
我们确保电源关闭，检查所有连接，确保一切正常。
毕竟，安全第一，任何小失误都可能引发“大麻烦”。
三、实验过程3.1 连接电路首先，我们根据电路图连接所有元件。
小心翼翼地将电缆接入D型触发器。
电缆像是我们的手，仔细地操控每一个连接。
看到电路成形，心中有种莫名的期待。
3.2 测试触发器一切准备好后，开启电源。
按下开关，LED灯瞬间亮起。
那一刻，仿佛看到了触发器在欢呼。
又按一下，灯灭了，状态变化真是瞬息万变。
就像生活，时刻都在变化，让人惊喜。
3.3 数据记录我们开始记录每次实验的结果。
数据像是我们收集到的“宝藏”，每一组数字都有它的故事。
这种追踪过程，就像是在解谜，寻找背后的秘密。
四、实验结果4.1 状态变化通过几轮实验，我们观察到触发器在不同输入条件下的状态变化。
每一次按下开关，触发器都准确无误地改变状态，表现得相当稳定。
这让我想起一句话：“坚持就是胜利”。
4.2 误差分析当然，实验中也不是没有波折。
偶尔会出现状态不一致的情况。
这就引发了我们的讨论，究竟是接线问题，还是外部干扰。
最终，我们发现是接触不良导致的，改正后，一切恢复正常。
数电实验触发器实验报告
数电实验触发器实验报告引言触发器是数字电路中常用的元件，它可以储存和控制输入信号的状态。
在数电实验中，我们进行了触发器的实验，旨在探究触发器的工作原理和应用。
实验目的本实验的目的是： 1. 了解触发器的基本概念和分类； 2. 掌握触发器的工作原理；3. 学会使用触发器设计和实现基本的时序电路。
实验材料和设备1.数字电路实验箱；2.7400四路二输入与非门芯片；3.7402四路二输入与非门芯片；4.7408四路二输入与门芯片；5.7432四路二输入或门芯片；6.74165八位平行装载输入八位并行输出移位存储器芯片；7.电路连接导线；8.示波器。
实验步骤实验一：SR触发器的应用1.将SR触发器芯片连接到实验箱中，根据连接图进行连接；2.调试硬件连接，确保电路连接无误；3.给予输入信号，观察触发器的输出变化；4.记录观察结果。
实验二：JK触发器的应用1.将JK触发器芯片连接到实验箱中，根据连接图进行连接；2.调试硬件连接，确保电路连接无误；3.给予输入信号，观察触发器的输出变化；4.记录观察结果。
实验三：D触发器的应用1.将D触发器芯片连接到实验箱中，根据连接图进行连接；2.调试硬件连接，确保电路连接无误；3.给予输入信号，观察触发器的输出变化；4.记录观察结果。
实验四：T触发器的应用1.将T触发器芯片连接到实验箱中，根据连接图进行连接；2.调试硬件连接，确保电路连接无误；3.给予输入信号，观察触发器的输出变化；4.记录观察结果。
实验五：时序电路的设计1.使用74LS165芯片进行时序电路的设计；2.根据设计要求，连接芯片及其他元件；3.调试硬件连接，确保电路连接无误；4.给予输入信号，观察时序电路的输出变化；5.记录观察结果。
实验结果与分析实验一：SR触发器的应用观察实验一中的SR触发器，当S=0，R=0时，输出保持不变。
当S=1，R=0时，输出为1。
当S=0，R=1时，输出为0。
当S=1，R=1时，输出无法确定，可能产生非正常状态。
数电实验报告 触发器
数电实验报告触发器数电实验报告：触发器引言数电实验是电子信息类专业中非常重要的一门实践课程，通过实验可以加深对于数字电路原理的理解和应用。
本次实验的主题是触发器，触发器是数字电路中常见的重要元件，具有存储和放大信号的功能。
本文将对触发器的原理、分类和实验结果进行详细介绍和分析。
一、触发器的原理触发器是一种能够存储和放大信号的数字电路元件。
它由若干个门电路组成，可以在特定的输入条件下改变其输出状态，并且能够保持输出状态不变。
触发器的原理基于门电路的逻辑运算和存储功能，它的输入和输出可以分为两种状态：高电平（1）和低电平（0）。
触发器的工作原理可以简单描述为：当触发器的输入满足特定条件时，输出会发生变化，并且保持输出状态不变，直到下一次满足特定条件的输入到来。
触发器的输出状态可以用状态表或状态图来描述，其中包括输入和输出的各种组合情况。
二、触发器的分类触发器根据其内部结构和工作方式的不同，可以分为SR触发器、D触发器、JK 触发器和T触发器等多种类型。
下面将对其中几种常见的触发器进行简要介绍。
1. SR触发器SR触发器是最简单的一种触发器，它由两个相互反馈的与门和非门组成。
SR触发器有两个输入端S和R，一个输出端Q。
当S=0、R=1时，输出Q=0；当S=1、R=0时，输出Q=1；当S=0、R=0时，输出状态保持不变；当S=1、R=1时，输出状态不确定。
2. D触发器D触发器是一种常用的触发器，它具有单一输入端D和输出端Q。
D触发器的输出状态与输入D的电平保持一致，即当D=0时，Q=0；当D=1时，Q=1。
D 触发器可以用于存储和传输数据，在时序电路中起到重要的作用。
3. JK触发器JK触发器是一种综合性能较好的触发器，它由两个输入端J和K、一个时钟端CLK和一个输出端Q组成。
JK触发器的输出状态可以由J、K和CLK的不同组合来控制，具体规律可以通过真值表或状态图来描述。
JK触发器在时序电路中常用于频率分频、计数等应用。
触发器实验报告
触发器实验报告一、实验目的本次实验的主要目的是深入了解和掌握触发器的工作原理、功能特性以及在数字电路中的应用。
通过实际操作和观察，增强对触发器逻辑行为的直观认识，提高电路设计和故障排查的能力。
二、实验设备和材料1、数字电路实验箱2、示波器3、逻辑分析仪4、各种集成触发器芯片（如 D 触发器、JK 触发器等）5、电阻、电容、导线若干三、实验原理1、触发器的定义和分类触发器是一种能够存储一位二进制信息的基本单元电路，根据其逻辑功能的不同，可分为 D 触发器、JK 触发器、T 触发器和 SR 触发器等。
2、 D 触发器D 触发器在时钟脉冲 CP 的上升沿（或下降沿）将输入数据 D 锁存到输出端 Q。
其逻辑表达式为：Q(n+1) ＝ D。
3、 JK 触发器JK 触发器具有置0、置1、保持和翻转四种功能。
当J=1，K=0 时，在时钟脉冲作用下触发器置 1；当 J=0，K=1 时，触发器置 0；当J=K=0 时，触发器保持原态；当 J=K=1 时，触发器翻转。
其逻辑表达式为：Q(n+1) ＝JQ(n)’ ＋K’Q(n)。
4、触发器的触发方式触发器的触发方式分为边沿触发和电平触发。
边沿触发是指在时钟脉冲的上升沿或下降沿触发，而电平触发是指在时钟脉冲为高电平或低电平时触发。
边沿触发方式可以有效地避免空翻现象，提高电路的可靠性。
四、实验内容和步骤1、 D 触发器实验（1）按照实验电路图，在实验箱上连接好 D 触发器电路，将输入信号 D 接逻辑电平开关，时钟信号 CP 接脉冲信号源。
（2）通过改变输入信号 D 的电平状态和时钟信号 CP 的脉冲，用示波器观察输出端 Q 和Q’的波形，并记录下来。
（3）分析输出波形与输入信号之间的关系，验证 D 触发器的逻辑功能。
2、 JK 触发器实验（1）类似地，连接好 JK 触发器电路，将 J、K 输入端分别接逻辑电平开关，时钟信号 CP 接脉冲信号源。
（2）设置不同的 J、K 输入组合，观察输出端 Q 和Q’的波形，并记录。
数电实验报告—触发器及其应用
实验三触发器及其应用一、实验目的1、熟悉基本RS触发器、D触发器的功能测试。
2、了解触发器的触发方式及出发特点。
3、熟悉触发器的实际应用。
二、实验设备数字电路实验箱、数字双踪示波器、74LS00、74LS74。
三、实验原理触发器是一个具有记忆功能的二进制信息存储器件，是构成时序电路的最基本逻辑单元。
也是数字逻辑电路中一种重要的单元电路。
触发器具有两个稳定状态，即“0”和“1”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
按其功能可分为RS触发器、JK触发器、D触发器、T和T'触发器。
触发方式有电平触发和边沿触发两种。
1、基本RS触发器是最基本的触发器。
如图所示由二个与非门交叉耦合构成。
具有置“0”、置“1”和“保持”三种功能。
2、D触发器在时钟脉冲CP的前沿（正跳变0 1）发生翻转，具有置0、置1两种功能。
D触发器应用很广，可用作数字信号的寄存，移位寄存，分频和波形发生器等。
四、实验内容1、设计水泵开关要求水位上到B水泵关闭，水位下降到A水泵开启。
（74LS00）设A（B）为0表示水位低于A（B），A（B）为1时水位高于A （B）。
据此可列出真值表：A B RD SD Q0 0 1 0 11 0 1 1 保持1 1 0 1 0RD = B SD = A实现该逻辑功能的电路图如下：2、设计智力竞赛中二人抢答装置，要求先抢答者按下开关同时封锁后抢答者的开关控制，最后由主持人清除灯光显示。
利用74LS00和74LS74实现该设计：3、实现二分频电路二分频波形：。
数电实验触发器实验报告
数电实验触发器实验报告一、实验目的本次实验的主要目的是通过设计和搭建触发器电路，掌握数字电路中触发器的工作原理和应用。
二、实验原理触发器是数字电路中重要的基本模块之一，它可以存储一个二进制数据位，并且在满足一定条件时自动改变输出状态。
常见的触发器有RS 触发器、D触发器、JK触发器和T触发器等。
在本次实验中，我们将主要学习D型触发器和JK型触发器。
其中D 型触发器是最简单的一种，它只有一个数据输入端（D），一个时钟输入端（CLK）和两个输出端（Q和Q’）。
当时钟信号CLK为高电平时，D型触发器会将输入信号D存储在内部，并将其输出到Q端；当CLK为低电平时，则保持原来的状态不变。
JK型触发器则相对复杂一些，在其内部有两个输入端J和K，一个时钟输入端CLK以及两个输出端Q和Q’。
当J=1、K=0且CLK为高电平时，JK型触发器会将Q置为1；当J=0、K=1且CLK为高电平时，则将Q置为0；当J=K=1且CLK为高电平时，则将Q取反（即从0变为1，或从1变为0）；当J=K=0时，触发器保持原来的状态不变。
三、实验步骤1. 搭建D型触发器电路首先，我们需要准备以下元器件：- 74HC74 D型触发器芯片- 10kΩ电阻若干- LED灯若干- 杜邦线若干- 电源模块然后按照以下步骤进行搭建：（1）将74HC74芯片插入面包板中，并连接VCC和GND引脚到电源模块上。
（2）将D输入端连接到一个开关上，并通过一个10kΩ电阻连接到VCC上。
（3）将时钟输入CLK连接到另一个开关上，并通过一个10kΩ电阻连接到VCC上。
（4）将Q输出端接入LED灯并通过一个220Ω电阻限流，然后将LED的另一端接地。
（5）用杜邦线分别连接各个元器件，注意不要漏接或接错。
2. 搭建JK型触发器电路准备的元器件和工具与第一步相同，只是需要额外准备一个开关作为J、K输入端。
按照以下步骤进行搭建：（1）将74HC74芯片插入面包板中，并连接VCC和GND引脚到电源模块上。
数电实验报告触发器
数电实验报告触发器触发器是数字电路中常用的一种元件，它可以存储和传输信息。
在数电实验中，触发器是一个非常重要的实验内容。
本文将介绍触发器的基本概念、工作原理以及实验过程中的一些注意事项。
一、触发器的基本概念触发器是一种能够在特定条件下改变输出状态的电路元件。
它可以存储一个比特的信息，并根据输入信号的变化来改变输出信号的状态。
触发器有很多种类，其中最常见的是D触发器、JK触发器和SR触发器。
二、触发器的工作原理触发器的工作原理可以用时序图来表示。
以D触发器为例，它有两个输入端（D和CLK）和两个输出端（Q和Q'）。
当CLK信号上升沿到来时，D触发器会根据D端的输入信号来改变Q端的输出状态。
如果D端为高电平，那么Q端将保持高电平；如果D端为低电平，那么Q端将保持低电平。
三、实验过程中的注意事项在进行触发器实验时，需要注意以下几点：1. 选择合适的电源电压和电阻：触发器的工作电压范围一般在3V到15V之间，因此在实验中需要选择适当的电源电压。
此外，为了保证电路的稳定性，还需要选择合适的电阻值。
2. 连接正确的电路：触发器实验中，需要将触发器与其他元件（如开关、电源等）正确连接起来。
如果连接错误，可能会导致触发器无法正常工作。
3. 使用合适的测试仪器：在实验中，可以使用示波器、逻辑分析仪等测试仪器来观察触发器的输入输出信号波形。
这样可以更加直观地了解触发器的工作状态。
4. 注意触发器的时序关系：触发器的输出状态是根据输入信号的变化来决定的，因此在实验中需要注意触发器的时序关系。
例如，在D触发器实验中，需要在CLK信号上升沿到来之前，将正确的输入信号D输入到触发器中。
四、实验结果及分析在进行触发器实验后，可以通过观察示波器或逻辑分析仪上的波形图来分析触发器的工作状态。
根据波形图，可以判断触发器是否正常工作，并进一步分析其性能指标，如响应时间、稳定性等。
五、实验应用及展望触发器在数字电路中有广泛的应用。
数电实验报告_触发器
一、实验目的1. 理解触发器的概念和基本原理；2. 掌握触发器的逻辑功能和应用；3. 熟悉触发器电路的搭建和调试方法；4. 通过实验验证触发器的功能和应用。
二、实验原理触发器是一种具有记忆功能的电子电路，能够存储一个二进制信息。
它根据输入信号的变化，在一定的条件下可以改变其输出状态，从而实现数据的存储和传递。
触发器是数字电路中的基本单元，广泛应用于计数器、寄存器、存储器等数字系统中。
触发器主要分为两大类：电平触发器和边沿触发器。
电平触发器在输入信号保持一定电平期间，输出状态才会发生变化；而边沿触发器仅在输入信号的跳变沿处改变输出状态。
常见的触发器有RS触发器、D触发器、JK触发器和T触发器等。
以下分别介绍这些触发器的原理和逻辑功能。
1. RS触发器：由两个与非门交叉耦合而成，具有两个输入端（S、R）和两个输出端（Q、Q'）。
当S=0，R=1时，触发器置1；当S=1，R=0时，触发器置0；当S=0，R=0时，触发器保持原状态；当S=1，R=1时，触发器处于不确定状态。
2. D触发器：由一个与非门和两个反相器组成，具有一个输入端（D）和两个输出端（Q、Q'）。
当输入信号D变化时，触发器的输出状态随之变化，即D=1时，Q=1；D=0时，Q=0。
3. JK触发器：由两个与非门交叉耦合而成，具有两个输入端（J、K）和两个输出端（Q、Q'）。
当J=K=0时，触发器保持原状态；当J=1，K=0时，触发器置1；当J=0，K=1时，触发器置0；当J=K=1时，触发器翻转。
4. T触发器：由一个与非门和两个反相器组成，具有一个输入端（T）和两个输出端（Q、Q'）。
当T=1时，触发器翻转；当T=0时，触发器保持原状态。
三、实验内容及步骤1. 触发器电路搭建：根据实验原理，搭建RS触发器、D触发器、JK触发器和T触发器电路。
2. 触发器功能测试：通过改变输入信号，观察输出端Q的逻辑信号及其下一逻辑状态，验证触发器的逻辑功能。
数电实验五触发器实验报告
数电实验五触发器实验报告一、实验目的二、实验原理三、实验器材四、实验步骤五、实验结果分析六、实验总结一、实验目的本次数电实验旨在通过触发器实验，加深学生对于触发器的理解和应用，掌握触发器的工作原理及其在电路中的应用。
二、实验原理1. 触发器概述触发器是一种存储器件，可以将输入信号转换成稳定的输出信号，并且能够记住先前输入过的状态。
触发器有两个稳态（高电平或低电平），并且只有在时钟信号到来时才会改变状态。
2. SR锁存器SR锁存器是最简单的触发器之一，由两个交叉耦合反相输出（NOR或NAND）门构成。
当S=1，R=0时，Q=1；当S=0，R=1时，Q=0；当S=R=0时，保持上一个状态不变。
但是SR锁存器存在一个致命缺陷——SET和RESET不能同时为1。
3. D锁存器D锁存器是由一个数据输入口和一个时钟输入口组成。
当D为1且时钟信号到来时，Q会被置为1；当D为0且时钟信号到来时，Q会被置为0。
D锁存器可以看做是SR锁存器的一种特殊情况，即S=D，R=not D。
4. JK锁存器JK锁存器是由J、K、时钟和输出端Q组成的。
当J=1，K=0时，Q=1；当J=0，K=1时，Q=0；当J=K=1时，Q状态取反；当J=K=0时，保持上一个状态不变。
JK锁存器可以看做是SR锁存器的一种改进型。
5. T锁存器T锁存器是由T、时钟和输出端Q组成的。
当T为1且时钟信号到来时，Q状态取反；当T为0且时钟信号到来时，保持上一个状态不变。
T锁存器可以看做是JK锁存器的一种特殊情况，即J=T，K=not T。
三、实验器材本次实验所需材料如下：- 数字电路实验箱- 74LS73触发器芯片- 电源线、万用表等四、实验步骤1. 按照电路图连接74LS73芯片。
2. 打开电源并接通电路。
3. 分别将CLK输入高低电平，并记录输出结果。
4. 将D输入高低电平，并记录输出结果。
5. 将J、K输入高低电平，并记录输出结果。
6. 将T输入高低电平，并记录输出结果。
触发器实验报告(二)2024
触发器实验报告（二）引言概述：在本次实验报告中，我们将进一步探讨触发器的相关实验，以加深对其工作原理和应用的理解。
本次实验将从以下五个大点进行阐述：触发器的功能和特点、RS触发器、D触发器、JK触发器以及T触发器。
通过这五个大点，我们将详细介绍各种类型触发器的工作原理、应用场景以及相关实验结果。
希望通过本次实验报告的撰写，能够进一步加深对触发器的理解和掌握。
正文：1. 触发器的功能和特点- 触发器是一种用于存储和处理数字信号的电子元件，具有状态记忆和信号放大的功能。
- 触发器可以根据输入信号的变化触发状态的变化，从而实现数据的存储和传输。
- 触发器具有稳定性高、抗干扰能力强等特点，被广泛应用于数字逻辑电路、计算机存储器和通信系统等领域。
2. RS触发器- RS触发器是最简单的一种触发器，由两个反相输入和两个输出构成。
- RS触发器可以实现数据存储和数据放大的功能，常用于时序电路和计数器等应用。
- 实验中我们通过搭建RS触发器电路并进行实际测试，验证其工作原理和特性。
小点1：RS触发器的工作原理小点2：RS触发器的真值表小点3：RS触发器的时序图小点4：RS触发器的应用场景小点5：RS触发器实验结果及分析3. D触发器- D触发器是一种带有数据输入和时钟输入的触发器，具有数据存储、数据传输和数据控制功能。
- D触发器常用于数据存储器、移位寄存器和移位寄存器等应用场景。
- 本实验我们将研究D触发器的工作原理、应用以及相关实验结果。
小点1：D触发器的工作原理小点2：D触发器的真值表小点3：D触发器的时序图小点4：D触发器的应用场景小点5：D触发器实验结果及分析4. JK触发器- JK触发器是一种带有输入端口、时钟和输出端口的触发器。
- JK触发器通过时钟的控制实现数据的存储和传输，适用于频率分频和计数器等应用。
- 我们将详细探讨JK触发器的工作原理和应用，并通过实验验证其实际效果。
小点1：JK触发器的工作原理小点2：JK触发器的真值表小点3：JK触发器的时序图小点4：JK触发器的应用场景小点5：JK触发器实验结果及分析5. T触发器- T触发器是一种具有输入端口、时钟和输出端口的触发器，功能类似于JK触发器。
数电触发器_实验报告
一、实验目的1. 理解数字电路中触发器的基本原理和功能。
2. 掌握基本RS触发器、D触发器、JK触发器的逻辑功能及其应用。
3. 学会使用数字电路实验设备，进行实验操作和数据分析。
二、实验原理触发器是数字电路中的基本单元，具有存储一位二进制信息的功能。
根据触发器的逻辑功能和工作原理，可分为基本RS触发器、D触发器、JK触发器等。
1. 基本RS触发器：由两个与非门组成，具有置位（S）和复位（R）功能，可实现二进制信息的存储。
2. D触发器：由基本RS触发器和传输门组成，具有数据（D）输入和时钟（CP）输入，实现数据在时钟上升沿或下降沿的传输。
3. JK触发器：由基本RS触发器和传输门组成，具有J、K输入和时钟（CP）输入，可实现数据保持、置位、复位和翻转功能。
三、实验仪器与设备1. 数字电路实验箱2. 74LS00、74LS74、74LS76等集成电路3. 双踪示波器4. 电源5. 连接线四、实验内容1. 基本RS触发器实验（1）搭建基本RS触发器电路，分析电路结构和工作原理。
（2）观察并记录基本RS触发器的置位、复位、保持和翻转功能。
2. D触发器实验（1）搭建D触发器电路，分析电路结构和工作原理。
（2）观察并记录D触发器的数据传输功能，分析时钟上升沿和下降沿对数据传输的影响。
3. JK触发器实验（1）搭建JK触发器电路，分析电路结构和工作原理。
（2）观察并记录JK触发器的数据保持、置位、复位和翻转功能。
4. 触发器应用实验（1）设计一个计数器电路，使用D触发器实现。
（2）观察并记录计数器电路的计数功能，分析计数脉冲和时钟信号的关系。
五、实验结果与分析1. 基本RS触发器实验实验结果显示，基本RS触发器具有置位、复位、保持和翻转功能。
在置位端输入高电平，触发器输出为1；在复位端输入高电平，触发器输出为0；在两个输入端同时输入高电平时，触发器处于不定状态。
2. D触发器实验实验结果显示，D触发器在时钟上升沿或下降沿输入数据，可以实现数据的传输。
数字电路触发器实验报告
一、实验目的1. 理解触发器的原理和功能。
2. 掌握触发器的电路组成和基本工作原理。
3. 学习触发器在数字电路中的应用。
4. 提高实验操作能力和分析问题的能力。
二、实验原理触发器是一种具有记忆功能的数字电路，它能够保存一个二进制状态。
触发器的基本类型有RS触发器、JK触发器、D触发器等。
本实验以RS触发器为例，介绍触发器的原理和功能。
RS触发器由两个与非门组成，其中S为置位端，R为复位端，Q为输出端，Q'为输出端的反相端。
当S=0，R=1时，触发器被置位，Q=1，Q'=0；当S=1，R=0时，触发器被复位，Q=0，Q'=1；当S=0，R=0时，触发器保持原状态；当S=1，R=1时，触发器处于不定状态。
三、实验仪器与设备1. 数字电路实验箱2. 74LS00集成电路（与非门）3. 逻辑电平开关4. 逻辑电平显示器5. 连接线四、实验步骤1. 连接电路根据实验原理图，将两个与非门连接起来，构成RS触发器。
具体连接方式如下：（1）将与非门的输入端A1、A2分别连接到逻辑电平开关；（2）将与非门的输出端Y1、Y2分别连接到逻辑电平显示器；（3）将与非门的输出端Y1连接到与非门的输入端B1，将与非门的输出端Y2连接到与非门的输入端B2。
2. 观察触发器状态（1）打开电源，将S端置为0，R端置为1，观察Q和Q'端的状态，记录下来；（2）将S端置为1，R端置为0，观察Q和Q'端的状态，记录下来；（3）将S端置为0，R端置为0，观察Q和Q'端的状态，记录下来；（4）将S端置为1，R端置为1，观察Q和Q'端的状态，记录下来。
3. 分析实验结果根据实验步骤观察到的触发器状态，分析触发器在不同输入下的工作原理，验证触发器的功能。
五、实验结果与分析1. 观察到当S=0，R=1时，触发器被置位，Q=1，Q'=0；2. 观察到当S=1，R=0时，触发器被复位，Q=0，Q'=1；3. 观察到当S=0，R=0时，触发器保持原状态；4. 观察到当S=1，R=1时，触发器处于不定状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数电触发器实验报告
数电触发器实验报告
引言：
在数电领域中，触发器是一种重要的电子元件，用于存储和处理数字信号。
触发器可以用于时钟信号的同步、存储数据以及实现各种逻辑功能。
本实验旨在通过实际操作，深入理解触发器的工作原理和应用。
实验目的：
1. 了解触发器的基本概念和分类；
2. 学会使用触发器构建简单的逻辑电路；
3. 掌握触发器的触发条件和时序特性。
实验器材：
1. 数字电路实验箱；
2. 74LS74触发器芯片；
3. 电源线、连接线等。
实验步骤：
1. 连接电路：将74LS74芯片插入实验箱中，并根据实验电路图连接芯片的引脚和外部元件。
2. 上电测试：接通电源，检查电路连接是否正确，并观察芯片上的LED指示灯是否亮起。
3. 输入信号测试：通过拨动开关或按下按钮，改变输入信号的状态，观察触发器输出的变化。
4. 触发条件测试：根据触发器的特性表，改变输入信号的时序，观察触发器的
触发条件和输出结果。
5. 扩展实验：尝试使用多个触发器芯片构建更复杂的逻辑电路，如计数器、时
序电路等。
实验结果与分析：
在实验过程中，我们观察到了以下现象和结果：
1. 当输入信号满足触发器的触发条件时，触发器的输出状态会发生变化。
例如，在D触发器中，当时钟信号上升沿到来时，若D输入为高电平，则Q输出会
跟随D输入的状态变化；若D输入为低电平，则Q输出保持不变。
2. 当输入信号不满足触发器的触发条件时，触发器的输出状态保持不变。
例如，在JK触发器中，当时钟信号上升沿到来时，若J和K输入同时为高电平，则Q
输出会取反；若J和K输入同时为低电平，则Q输出保持不变。
3. 不同类型的触发器具有不同的触发条件和时序特性，需要根据实际应用的需
求选择合适的触发器。
4. 在构建复杂逻辑电路时，需要注意触发器之间的时序关系和输入信号的稳定性，以确保电路的正确运行。
实验总结：
通过本次实验，我们深入了解了数电触发器的工作原理和应用。
触发器作为数
字电路中的重要组成部分，广泛应用于计算机、通信、控制等领域。
掌握触发
器的基本知识和实际操作能力，对于我们理解和设计数字电路具有重要意义。
在今后的学习和实践中，我们将进一步探索触发器的高级应用，如时序电路、
状态机等，以提升我们的电子设计能力。
同时，我们也将继续学习和研究数电
领域的其他知识，不断拓宽自己的专业视野。
数电触发器作为数字电路的基础，
将为我们今后的学习和研究奠定坚实的基础。
