综合布线系统工程
综合布线系统综合布线工程方案

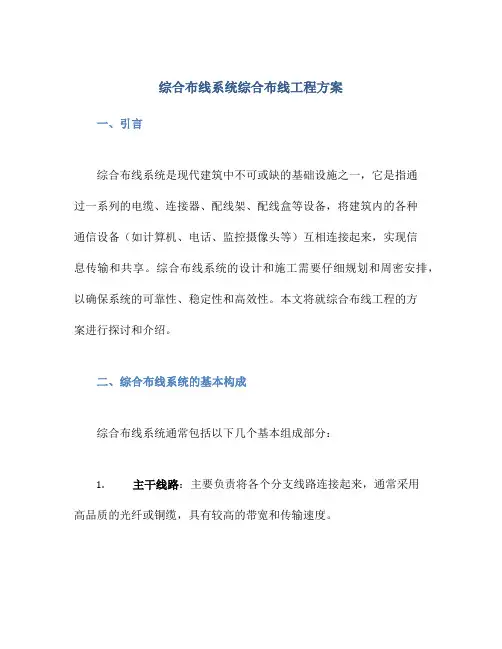

综合布线系统综合布线工程方案一、引言综合布线系统是现代建筑中不可或缺的基础设施之一,它是指通过一系列的电缆、连接器、配线架、配线盒等设备,将建筑内的各种通信设备(如计算机、电话、监控摄像头等)互相连接起来,实现信息传输和共享。
综合布线系统的设计和施工需要仔细规划和周密安排,以确保系统的可靠性、稳定性和高效性。
本文将就综合布线工程的方案进行探讨和介绍。
二、综合布线系统的基本构成综合布线系统通常包括以下几个基本组成部分:1.主干线路:主要负责将各个分支线路连接起来,通常采用高品质的光纤或铜缆,具有较高的带宽和传输速度。
2.分支线路:将主干线路连接到各个终端设备,通常有不同的标准和规格,如Cat6、Cat6A等。
3.配线架:用于安装和管理各种连接器的设备,通常分为墙壁型和机架型两种。
4.配线盒:用于连接和保护连接器的设备,通常包括连接端口和相关的配线管理模块。
5.连接器:用于连接各种线缆和设备,包括插头、插座、模块、接头等。
三、综合布线系统设计的考虑因素在设计综合布线系统时,需要考虑以下几个因素:1.需求分析:了解用户的实际需求和使用场景,确定系统的功能和性能要求。
2.拓扑结构:设计合理的网络结构和布线路径,保证数据传输的稳定性和可靠性。
3.设备选型:根据需求选择适合的线缆、连接器等设备,并确保其互相兼容。
4.安全性:采取必要的安全措施,保护系统的数据和信息安全。
5.扩展性:考虑系统的未来拓展和升级需求,确保系统具有良好的扩展性。
四、综合布线工程实施流程综合布线工程的实施流程通常包括以下几个步骤:1.需求调研:与用户沟通,了解其需求和要求,确定布线方案。
2.方案设计:根据用户需求和现场实际情况,进行系统设计和拓扑结构规划。
3.材料采购:根据设计方案和需求,采购所需的线缆、连接器等设备。
4.布线施工:根据设计方案进行线缆布放、连接器安装等工程施工。
5.测试验收:对整个布线系统进行测试和验收,确保系统的正常运行。
综合布线系统工程施工及规范
综合布线系统工程施工及规范一、综合布线系统工程施工概述综合布线系统是现代建筑中必不可少的一项工程,它负责连接各种信息设备,实现数据传输、通信等功能。
综合布线系统工程的施工质量直接影响到信息设备的使用效果和正常运行,因此在施工过程中必须按照相关规范进行操作,确保工程质量。
二、综合布线系统工程施工规范1. 施工前准备在开始综合布线系统工程施工前,需进行充分的准备工作,包括确定布线系统的具体要求和技术参数、设计相关的图纸和资料等。
同时需要对施工现场进行勘察,并做好安全防护措施。
2. 材料准备在进行综合布线系统工程施工时,需要准备符合相关标准和规范的材料,包括电缆、插座、接头等。
为保证施工质量,应选择正规的厂家生产的产品,并对材料进行检查验收。
3. 布线方式选择根据综合布线系统的具体要求和设计方案,选择合适的布线方式,包括水平布线、垂直布线、楼层布线等。
在选择布线方式时,需考虑安全性、可维护性和美观性等因素。
4. 施工过程控制在进行综合布线系统工程施工时,需要严格控制施工过程,包括布线、接线、测试等环节。
在布线过程中,要保证电缆的敷设规范、线缆的标识清晰、接头牢固可靠。
同时,在接线和测试过程中,要做好记录和标识,确保施工质量。
5. 完工验收在综合布线系统工程施工完成后,需要进行完工验收。
验收包括对各项施工质量进行检查,测试布线系统的使用性能,并填写相关验收报告。
只有通过验收,工程方可正式交付使用。
三、综合布线系统工程施工注意事项1. 施工安全在进行综合布线系统工程施工时,要时刻注意施工安全,确保施工现场的安全环境。
施工人员需佩戴好安全帽、工作服、手套等防护用具,并严格遵守施工安全规定。
2. 设备保护在施工过程中,要注意保护好现场设备和材料,避免损坏或丢失。
施工人员应按照施工规范进行操作,避免误操作导致设备故障或事故。
3. 施工环境在进行综合布线系统工程施工时,要选择干燥通风的施工环境,确保施工质量。
同时要避免施工现场杂物堆放、人员聚集等情况,保持施工现场的整洁和有序。
综合布线系统工程方案概述

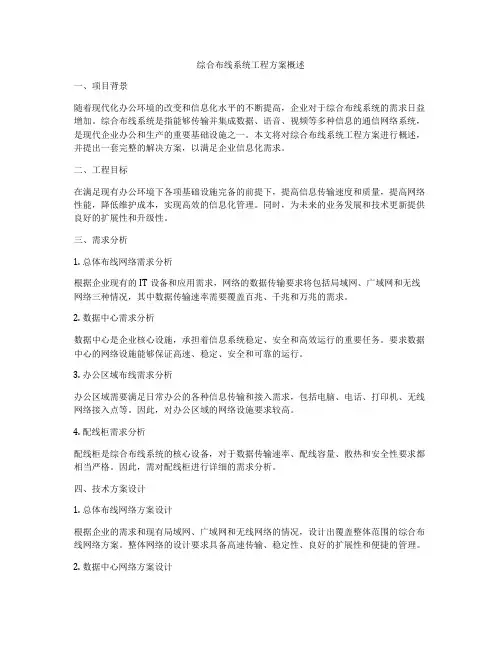

综合布线系统工程方案概述一、项目背景随着现代化办公环境的改变和信息化水平的不断提高,企业对于综合布线系统的需求日益增加。
综合布线系统是指能够传输并集成数据、语音、视频等多种信息的通信网络系统,是现代企业办公和生产的重要基础设施之一。
本文将对综合布线系统工程方案进行概述,并提出一套完整的解决方案,以满足企业信息化需求。
二、工程目标在满足现有办公环境下各项基础设施完备的前提下,提高信息传输速度和质量,提高网络性能,降低维护成本,实现高效的信息化管理。
同时,为未来的业务发展和技术更新提供良好的扩展性和升级性。
三、需求分析1. 总体布线网络需求分析根据企业现有的IT设备和应用需求,网络的数据传输要求将包括局域网、广域网和无线网络三种情况,其中数据传输速率需要覆盖百兆、千兆和万兆的需求。
2. 数据中心需求分析数据中心是企业核心设施,承担着信息系统稳定、安全和高效运行的重要任务。
要求数据中心的网络设施能够保证高速、稳定、安全和可靠的运行。
3. 办公区域布线需求分析办公区域需要满足日常办公的各种信息传输和接入需求,包括电脑、电话、打印机、无线网络接入点等。
因此,对办公区域的网络设施要求较高。
4. 配线柜需求分析配线柜是综合布线系统的核心设备,对于数据传输速率、配线容量、散热和安全性要求都相当严格。
因此,需对配线柜进行详细的需求分析。
四、技术方案设计1. 总体布线网络方案设计根据企业的需求和现有局域网、广域网和无线网络的情况,设计出覆盖整体范围的综合布线网络方案。
整体网络的设计要求具备高速传输、稳定性、良好的扩展性和便捷的管理。
2. 数据中心网络方案设计针对数据中心的特殊需求,设计高稳定性、高安全性、高可靠性的网络方案。
同时利用分布式、自组织和自愈合技术,确保数据中心网络的高效运行。
3. 办公区域网络方案设计设计满足办公区域信息传输和接入需求的网络方案,保证办公区域网络设施的高速、稳定、可靠。
同时,结合无线网络技术,实现办公区域的全面覆盖。
综合布线系统施工工程方案
综合布线系统施工工程方案一、项目概况综合布线系统是指将各种信息传输线路集中在一个系统中,方便管理和维护,包括电力线路、通信线路、监控线路等。
本项目是针对某办公楼的综合布线系统施工工程,首先进行现场勘察和设计规划,然后按照设计方案进行施工安装和调试,最终交付给业主使用。
二、现场勘察1. 办公楼基本情况首先,需要了解办公楼的基本情况,包括建筑结构、楼层布局、用电设备情况等。
同时,要了解办公楼的现有布线情况,包括电力线路、通信线路、网络线路等。
2. 现场勘察在勘察过程中,需要对各种线路进行检查和测试,了解其负载情况和传输性能。
同时,对于已安装的线缆进行现场测量,确定需要更换或新增的线缆数量和长度。
3. 现场环境此外,还需要了解现场的环境情况,包括温湿度、灰尘情况、可供布线的空间等。
根据现场环境情况,确定施工工艺和安全措施。
三、设计规划1. 系统功能需求根据现场勘察结果,对办公楼的信息传输需求进行分析和确定,包括电力线路、通信线路、监控线路等。
根据功能需求确定各种线路的布局和连接方式。
2. 系统设计方案在确定了系统功能需求后,根据各种线路的传输特性和现场环境情况,进行系统设计方案的制定。
包括布线路径、线缆规格、连接方式、设备选择等。
3. 设计图纸编制根据设计方案,编制相应的设计图纸,包括布线示意图、横截面图、设备连接图等。
设计图纸要符合相关标准和规范,确保施工质量和安全。
四、施工安装1. 施工队伍组织在确定了设计方案和图纸后,组织施工队伍进行施工。
施工队伍要包括电力施工人员、通信施工人员、监控施工人员等,分工明确,协作配合。
2. 施工工艺根据设计图纸,确定各种线路的布线路径和连接方式,采用适当的施工工艺进行布线和连接。
在施工过程中,要注意施工质量和安全,并按照相关规范进行验收。
3. 施工进度管理在施工过程中,要对施工进度进行管理和控制,确保施工进度符合计划,并对施工现场进行监督和检查,及时处理施工中的问题和难点。
综合布线系统工程规范

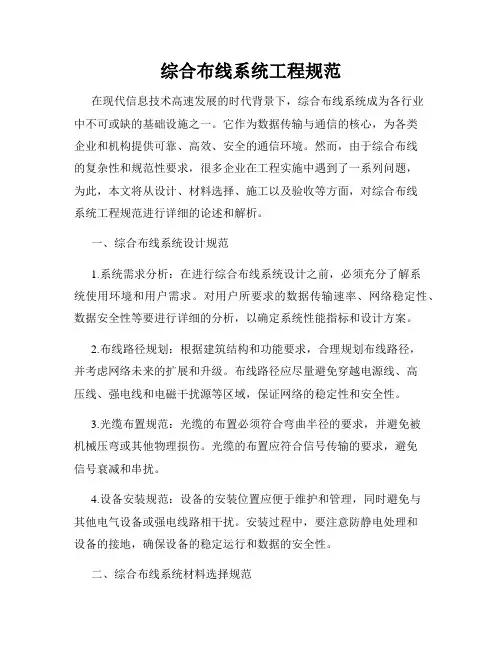

综合布线系统工程规范在现代信息技术高速发展的时代背景下,综合布线系统成为各行业中不可或缺的基础设施之一。
它作为数据传输与通信的核心,为各类企业和机构提供可靠、高效、安全的通信环境。
然而,由于综合布线的复杂性和规范性要求,很多企业在工程实施中遇到了一系列问题,为此,本文将从设计、材料选择、施工以及验收等方面,对综合布线系统工程规范进行详细的论述和解析。
一、综合布线系统设计规范1.系统需求分析:在进行综合布线系统设计之前,必须充分了解系统使用环境和用户需求。
对用户所要求的数据传输速率、网络稳定性、数据安全性等要进行详细的分析,以确定系统性能指标和设计方案。
2.布线路径规划:根据建筑结构和功能要求,合理规划布线路径,并考虑网络未来的扩展和升级。
布线路径应尽量避免穿越电源线、高压线、强电线和电磁干扰源等区域,保证网络的稳定性和安全性。
3.光缆布置规范:光缆的布置必须符合弯曲半径的要求,并避免被机械压弯或其他物理损伤。
光缆的布置应符合信号传输的要求,避免信号衰减和串扰。
4.设备安装规范:设备的安装位置应便于维护和管理,同时避免与其他电气设备或强电线路相干扰。
安装过程中,要注意防静电处理和设备的接地,确保设备的稳定运行和数据的安全性。
二、综合布线系统材料选择规范1.电缆选用规范:在综合布线系统中,电缆是数据传输的关键环节。
在选用电缆时,应根据系统的需求和环境的特点,选择适用于室内或室外的电缆。
电缆的选用应符合国家相关标准,防止因低质量电缆引起的网络故障和安全事故。
2.连接器选择规范:连接器是综合布线系统中连接设备和电缆的关键部件,其质量和性能直接影响系统的稳定性和传输速率。
应选择符合国家标准的连接器,并确保连接质量和连接稳定性,避免因连接器失效引起的数据传输中断或信号丢失。
3.配线架和配线模块选用规范:配线架和配线模块是综合布线系统中的重要组成部分,其选择应符合系统设计要求和标准规范。
应考虑配线架的适用性、承载能力和防护性能,选择具有高质量、可靠性好的配线模块。
综合布线工程系统构成设计规范
综合布线工程系统构成设计规范一、综合布线系统应为开放式网络拓扑结构,应能支持语音、数据、图像、多媒体业务等信息的传递。
二、综合布线系统工程宜按下列七个部分进行设计:1工作区:一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。
工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
2配线子系统:配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
3干线子系统:干线子系统应由设备间至电信间的干线电缆和光缆,安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
4建筑群子系统:建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。
5设备间:设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。
对于综合布线系统工程设计,设备间主要安装建筑物配线设备。
电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。
6进线间:进线间是建筑物外部通信和信息管线的入口部位,并可作为入口设施和建筑群配线设备的安装场地。
7管理:管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。
三、综合布线系统的构成应符合以下要求:1综合布线系统基本构成应符合图3.1.3-1要求。
- 1 -注:配线子系统中可以设置集合点(CP点),也可不设置集合点。
2综合布线子系统构成应符合图3.1.3—2要求。
- 2 -注:1图中的虚线表示BD与BD之间,FD与FD之间可以设置主于缆线。
2建筑物FD可以经过主干缆线直接连至CD,TO也可以经过水平缆线直接连至BD。
3综合布线系统入口设施及引入缆线构成应符合图3.1.3-3的要求。
注:对设置了设备间的建筑物,设备间所在楼层的FD可以和设备中的BD/CD及人口设施安装在同一场地。
- 3 -。
综合布线系统工程设计规范
综合布线系统工程设计规范一、引言综合布线系统作为建筑物内部通信和数据传输的基础设施,对于现代化办公环境至关重要。
一个合理、规范的综合布线系统工程设计可以保障通信和数据传输的稳定性和可靠性。
本文档旨在规范综合布线系统工程设计,确保系统运行正常,提高工作效率。
二、设计原则1.兼顾灵活性和扩展性: 设计应考虑未来需求的变化,具有一定的扩展性和灵活性,能够快速应对不同的布线需求。
2.遵循国家标准和规范: 设计应符合相关的国家标准和规范,保证布线系统的安全性、可靠性和稳定性。
3.合理布局、布线简洁: 布线系统应按照合理的布局设计,布线走向简洁清晰,降低维护成本。
4.考虑综合布线系统的整体性: 各部分组成的综合布线系统应具备协同工作的能力,相互配合、相互协调。
三、设计流程1. 需求调研在进行综合布线系统工程设计之前,首先需要对项目需求进行全面的调研,包括用户需求、预算、布线范围等方面。
2. 方案设计根据需求调研结果,制定合适的综合布线系统方案,包括布线结构、布线材料、布线设备等方面。
3. 布线设计设计合理的布线走向、布线点位,考虑电缆敷设方式、布线通道布置等因素,保证布线系统的稳定性和可靠性。
4. 设备选型选择符合项目要求的综合布线系统设备,包括配线架、连接器、网络交换机等设备。
5. 施工实施按照设计方案进行综合布线系统的施工实施,确保施工质量符合设计要求。
6. 验收和调试对已经搭建完成的综合布线系统进行验收和调试,保证系统运行正常。
7. 文档整理整理设计文档、施工图纸、验收报告等相关文档,形成完整的系统文档。
四、设计要点1.布线结构设计–分析布线需求,设计合理的布线结构,包括主干线、水平布线等。
2.布线材料选用–选用质量可靠的布线材料,如纯铜网络电缆、合格的配线架等。
3.配线间距与保持–避免电磁干扰,保证配线间距合理,保持电缆的整齐、整洁。
4.标签管理–对每个布线点位、设备进行标签管理,方便管理和维护。
5.系统调试–确保系统设备之间连接正确、通信畅通,进行系统调试和性能测试。
工程综合布线系统工程施工方案
工程综合布线系统工程施工方案一、施工前准备工作1.1 方案设计在进行工程综合布线系统的施工之前,首先需要进行方案设计,确定系统的拓扑结构、布线方式、设备选型、管线走向等内容。
设计方案需要考虑系统的稳定性、灵活性、可扩展性以及安全性等方面的要求。
设计人员需要充分了解各种通信、数据、控制系统的特点,结合工程实际情况进行综合设计。
1.2 材料准备根据设计方案确定所需的材料和设备,进行材料的采购和储备工作。
例如:信号线、通信线、电缆、光缆、配线架、接头、接口设备、网络交换机等。
材料采购需要符合国家相关标准,确保产品质量和可靠性。
1.3 人员培训施工人员需要接受相关的培训,了解工程综合布线系统的安装方法、接线方式、设备使用等知识。
并熟悉相关的安全操作规程,确保施工过程中安全生产。
1.4 施工图纸根据设计方案制定详细的施工图纸,包括管线走向、敷设方式、设备安装位置、接线方法等内容。
施工图纸要符合国家相关标准,准确清晰,便于施工人员进行操作指导。
1.5 安全防护制定施工现场安全防护措施,包括施工现场围栏设置、施工人员安全带佩戴、施工用电安全措施等,确保施工过程中人身和设备安全。
二、施工作业流程2.1 施工队组织根据施工图纸和工程要求,合理组织施工队伍,其中应包括有经验的项目经理、熟悉设备使用的施工技术人员和熟练的作业人员。
施工队应互相配合,相互之间要求明确。
2.2 管线铺设根据施工图纸规定的管线走向和敷设方式,开始进行管线的铺设。
根据电缆、光缆等线缆的类型和规定的敷设方式进行操作,确保线缆敷设的整齐、美观,且不影响日后的维护和检修。
2.3 设备安装按照设计方案和施工图纸规定的位置,进行设备的安装工作。
包括配线架的安装、接口设备的安装、网络交换机的安装等。
设备安装时应注意安全规范,确保设备的固定牢固、接线正确。
2.4 线缆接头进行线缆的接头工作,包括信号线、通信线、电缆、光缆的接头作业。
按照相关标准和规范进行剥线、插头、焊接等操作,保证接头的牢固可靠,减小后期的故障风险。
综合布线系统工程验收规范
中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准,编号为GB 50312-2007,自2007 年10 月1 日起实施。
其中,第5.2。
5 条为强制性条文,必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB/T50312—2000 同时废止。
1 总则2 环境检查3 器材及测试仪表工具检查4 设备安装检验5 缆线的敷设和保护方式检验5.1 缆线的敷设5.2 保护措施6 缆线终接7 工程电气测试8 管理系统验收9 工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 综合布线工程管理系统验收内容附录E 测试项目和技术指标含义附:条文说明1 总则1.0。
1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求,特制定本规范.1。
0.2 本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3 综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低于本规范规定。
1.0。
4 在施工过程中,施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查,及时组织隐蔽工程的检验和验收。
1.0.5 综合布线系统工程应符合设计要求,工程验收前应进行自检测试、竣工验收测试工作。
1.0。
6 综合布线系统工程的验收,除应符合本规范外,还应符合国家现行有关技术标准、规范的规定.2 环境检查2。
0。
1 工作区、电信间、设备间的检查应包括下列内容:1 工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁,门的高度和宽度应符合设计要求。
2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求.3 铺设活动地板的场所,活动地板防静电措施及接地应符合设计要求。
综合布线系统工程的测试及验收
综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量,对今后的网络安全运行起着决定性的作用,对综合布线的性能测试是非常重要的。
线缆测试设备对于综合布线施工人员来说是必不可少的工具,进行线缆测试也是检查施工效果的重要技术手段。
5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。
为了保证综合布线工程的质量,防止投入使用后出现网络故障,有必要对其进行严格的工程测试。
对于布线工程的施工方来说,测试的目的有两个:一个是提高施工的速度;另一个是向投资方证明工程的质量可靠。
布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。
如果对布线系统不做测试,不进行合格性验收,工程是不能移交给用户使用的。
布线系统工程的测试向用户提供质量保证,为工程的顺利验收做好准备。
5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试,从工程的角度来说可将其分为两类:验证测试和认证测试。
验证测试是在施工的过程中由施工人员边施工边测试,以保证每个连接的正确性,所以验证测试又叫随工测试,主要检测线缆的质量和安装工艺,及时发现并纠正问题,避免返工。
验证测试不需要使用复杂的测试仪,只需要使用能测试接线通、断和线缆长度的测试仪。
认证测试是指对布线系统依照标准例行逐项检测,以确定布线是否能达到设计要求,包括连接性能测试和电气性能测试。
认证测试又叫验收测试,是所有测试工作中最重要的环节,是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。
认证测试通常分为自我认证测试和第三方认证测试。
5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。
主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。
综合布线工程
综合布线工程综合布线工程是指在建筑物内部或者设施之间进行网络数据传输、通讯、监控等的布线工程。
它是建筑物基础设施的重要组成部分,不仅关系到网络通信的质量和稳定性,也直接影响到建筑物的使用效率和功能性。
在现代信息社会中,综合布线工程的重要性愈发凸显。
一、综合布线工程的概念综合布线工程是指在建筑内部,根据数据传输、通信、监控等需要,通过布线系统将各种终端设备连接起来,实现信息流畅、高效传输的工程。
它包括传统的电话线、网线等传输媒介,也涵盖了各种新兴的通信技术,如光纤、无线网络等。
二、综合布线工程的重要性1.提升工作效率:良好的综合布线系统可以确保通信畅通,助力工作信息传递的高效性,提升工作效率。
2.保障网络安全:合理的综合布线设计可以减少数据传输时的干扰和泄露,增强网络安全性。
3.便捷的管理和维护:规范的综合布线系统能够方便管理人员对网络设备进行监控和维护,提高管理效率。
4.未来扩展性:精心设计的综合布线工程可以考虑未来技术发展,预留足够的空间和资源,方便系统的扩展和升级。
三、综合布线工程的设计原则1.预留空间:合理规划布线路径,预留足够的空间以便今后的更改和扩展。
2.分区布线:根据建筑物结构和用途的不同,划分不同的布线区域,避免混乱和干扰。
3.冗余设计:在关键节点和重要通道处设置冗余线路,确保系统的稳定性和可靠性。
4.标准化和规范化:遵循行业标准,采用标准化的组件和设备,保证系统的兼容性和健壮性。
四、综合布线工程的实施步骤1.系统需求分析:根据建筑物用途和需求,确定布线系统的设计要求和技术规格。
2.布线系统设计:设计专业布线方案,包括布线路径、设备选型、端口数量等。
3.施工实施:根据设计方案,进行布线管道敷设、设备安装等实施工作。
4.调试和验收:进行系统设备的调试和性能测试,确保系统运行正常。
5.系统维护:定期检查和维护系统设备,及时处理可能出现的故障和问题。
五、综合布线工程的发展趋势1.智能化:未来综合布线系统将更加智能化,支持远程监控和管理功能。
综合布线系统工程验收规范
综合布线系统工程验收规范综合布线工程通常又称为网络工程,从工程实施角度,可划分为网络布线工程、集团电话工程、光缆施工、有线电视施工。
综合布线系统是计算机技术和通信技术发展的重要体现,是当代建筑技术与信息技术相结合的产物。
在信息化时代,一座现代化的大楼内,除了具备电话、传真、空调、消防、动力电线、照明电线外,还少不了计算机网络线路,而综合布线系统是计算机网络工程的基础,其重要性可想而知。
因此,综合布线系统工程的竣工验收工作对现代建筑来说相当重要,必须依照国家规定的工程建设项目竣工验收办法和工作要求实施,切不可有丝毫的草率和形式主义。
一、综合布线工程验收依据的原则综合布线系统工程的验收规范已经颁布,验收依据主要参照中华人民共和国国家标准GB/T50312—2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行,但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理:(1)综合布线系统工程应按照《大楼通信综合布线系统第一部分:总规范》(YD/T926.1—1997)中规定的链路性能要求进行验收。
(2)工程竣工验收项目的内容和方法,应按照《建筑和建筑群综合布线系统工程验收规范》(GB/T50312—2000)的规定执行。
(3)综合布线系统线缆链路的电气性能验收测试,应按照《综合布线系统电气特性通用测试方法》(YD/T1013—1999)中的规定办理。
(4)综合布线系统工程的验收除了应该符合上述规范外,还应该符合我国现行的《本地网通信线路工程验收规范》(YD5051—1997)和《通信管道工程施工及验收技术规范》(YDJ39—1997)中相关的规定。
(5)在综合布线系统的施工和验收中,如果遇到上述各种规范未包括的技术指标和技术要求,为了保证验收,可以按照有关设计规范和设计文件的要求办理。
(6)由于综合布线系统工程中还有很多技术问题需要进一步研究,有些标准内容尚未完善,随着综合布线系统技术的发展将会进一步被修订或补充。
综合布线系统工程技术交底记录
综合布线系统工程技术交底记录一、项目背景:综合布线系统工程是指在建筑物内为各类信息设备提供高速、可靠、安全的通信网络的工程。
该项目将涉及到线缆的选择与敷设、机柜的安装与管理、网络设备的配置与管理等一系列工作。
为了确保工程顺利进行,特此进行技术交底。
二、布线系统设计方案:1.线缆选择与敷设:对于局域网应用来说,常用的线缆有双绞线、光纤和同轴电缆。
根据具体需求,选择合适的线缆进行敷设工作,光纤适用于需要高速传输和远距离传输的场合,而双绞线适用于传输距离相对较短的场合。
在敷设线缆时,需遵循规范进行标准化敷设,并做好管理。
2.机柜的安装与管理:机柜是综合布线系统中重要的组成部分,用于安装和管理各种网络设备。
在机柜的选择上,要考虑到设备数量和机柜的大小匹配,同时要保证机柜的散热性和可靠性。
在机柜的安装过程中,要确保机柜固定可靠,接地良好,并留出足够的通风空间。
3.网络设备的配置与管理:网络设备包括交换机、路由器、网关等。
在设备的配置上,需要根据具体需求进行合理设置,包括网络拓扑结构、IP地址规划、VLAN划分等。
在设备管理方面,需要定期进行设备的巡检和维护,确保设备的正常运行,包括软件的更新、故障的处理等。
三、工程实施方案:1.材料准备:根据设计方案确定所需材料清单,确保所采购材料的质量和数量准确。
包括线缆、插座、机柜、网络设备等。
2.设备安装:按照设计方案中的要求,安装机柜并进行固定和接地,安装插座和面板,并连接线缆。
在安装设备时,要特别注意设备的放置位置、通风条件和电源接入等。
3.网络配置:根据设计要求进行网络设备的配置,包括IP地址规划、VLAN设置等。
并进行设备之间的连接测试,确保网络连接正常。
4.工程验收:在工程完成后,进行全面的验收工作,包括线缆的测试、网络设备的功能测试以及系统的稳定性测试等。
确保综合布线系统能够满足设计要求和使用需求。
四、质量控制措施:1.严格按照相关标准进行施工,确保各项工作符合规范要求。
综合布线系统工程设计与施工—综合布线系统工程施工
10.3.4 综合布线系统缆线敷设
1.电缆敷设的基本要求 (1)为了使施工顺利进行,在敷设电缆前,应在施工现场对设计文件和施工 图纸进行核对,尤其是对主干路由中所采用的缆线型号、规格、程式、数量、 起迄段落以及安装位置,要重点复核,如有疑问时,应及早与设计单位和主 管建设的部门共同协商,予以研究解决,以免耽误工程开展,影响施工进度。 (2)在敷设缆线前,应对已运到施工现场的各种缆线进行清点和复查。 其内容有缆线的型号、规格、程式和数量。根据施工图纸要求、施工组织计 划和工程现场条件等,将需要布放的缆线整理妥善,在其两端应贴有显著的 标签。标签内容有缆线的用途和名称(也可用代号代替)、型号、规格、长 度、起始端和终端地点等,标签上的字迹应清晰、端正和正确,以便按施工 顺序、对号入座进行敷设施工。
10.3.1 施工前准备
在施工前要熟悉掌握和全面了解设计文件和图纸,在现场调查工程环境 的施工条件,编制安装施工进度顺序和施工组织计划等,对设备、器材、仪 表和工具进行检验。设备和器材检验一般要求包括安装施工前,应对工程中 所用的设备、缆线、配线接续部件等主要器件的规格、型号、数量和质量进 行外观检查,详细清点和抽样测试;工程所需要的设备、缆线和配线接续部 件等主要器材的型号、规格、程式和数量都应符合设计规定要求;缆线和主 要器材数量必须满足施工的要求;经清点、检验和抽样测试的主要材料应做 好记录,对不符合标准要求的缆线和器材应单独存放,以备核查与处理测试 仪表的检验和要求包括综合布线系统中的测试仪表应能测试3类、4类、5类对 绞线对称电缆的各种电气性能,其精度要按TIA/EIATSB67中规定的二级精度 要求考虑,如光纤熔接机、电缆心线接续机和切割器等重要且贵重的仪器或 仪表要有专人使用、保管和维修,保证这些仪器或仪表能正常工作。
综合布线系统工程测试和验收
接线图、 长度、 衰减 近端串扰
回波损耗、 衰减串扰比、 综合近端串扰、 等效远端串扰、 综合远端串扰、 传播延迟 直流环路电阻
8.1 综合布线系统测试原则
8.1.2 综合布线系统测试原则 2. 测试内容
5e类电缆系 统测试内容
6类电缆系 统测试内容
光缆系统测 试内容
EIA/TIA 568A-5-2023 ISO/IEC 11801-2023
② EIA/TIA 568A TSB-95
北美原则 ③ EIA/TIA 568A-5-2023
测试原则
④ EIA/TIA 568B ⑤ EIA/TIA 568B.2-1-2023
国家原则
《综合布线系统工程验收规范》 (GB50312-2023)
8.1 综合布线系统测试原则
8.1.2 综合布线系统测试原则
8.2 电缆传播通道认证测试
8.2.1 电缆旳认证测试模型
1. 基本链路模型
图8.1 基本链路模型
8.2 电缆传播通道认证测试
8.2.1 电缆旳认证测试模型
2. 永久链路模型
永久链路又称固定链路,在国际原则化组织ISO/IEC所制 定旳5e类、6类原则草案及TIA/EIA568B新旳测试定义中,定 义了永久链路模型,它将替代基本链路模型。永久链路方式供 工程安装人员和顾客用以测量安装旳固定链路性能。
5类电缆系 统测试内容
2. 测试内容
EIA/TIA 568A和TSB-67 ISO/IEC 11801 国标GB50312-2023
测试原则
5e类电缆系 统测试内容
6类电缆系 统测试内容
光缆系统测 试内容
EIA/TIA 568A-5-2023 ISO/IEC 11801-2023
综合布线系统工程的招投标
综合布线系统工程的招投标目前,对于较规范的综合布线系统工程项目一般要进行工程项目的招标和投标。
工程项目招投标的目的,就是在工程建设市场中引入优胜劣汰的竞争机制,这也是国际上采用较为完善的建设工程项目的承包方式。
7.1 综合布线系统工程招投标概述实行建设项目的招标投标是我国建筑市场趋向规范化、完善化的重要举措,对于择优选择承包单位、全面降低工程造价,进而使工程造价得到合理有效的控制,具有十分重要的意义。
7.1.1 综合布线系统工程招投标的基本概念综合布线系统工程招标通常是指需要投资建设综合布线系统的单位(一般称为招标人),通过招标公告或投标邀请书等形式邀请有具备承担招标项目能力的系统集成施工单位(一般称为投标人)投标,最后选择其中对招标人最有利的投标人进行工程总承包的一种经济行为。
综合布线系统工程招标也可以委托工程招标代理机构进行。
在工程项目招投标时,业主对项目的建设地点、规模容量、质量要求和工程进度等予以明确后,向社会公开发标或邀请招标,承包商则根据业主的需求投资。
业主再根据投标人的技术方案、工程报价、技术水平、人员的组成及素质、施工能力和措施、工程经验、企业财务及信誉等方面进行综合评价、全面分析,择优选择中标人后与之签订承包合同。
综合布线是大型建筑中神经系统的基础性工程,一般来说,它至少应该保证提供15~25年以上的使用期。
在保证期内,不管科学技术有多大的进步和发展,综合布线的基础设施和投资都不至于被淘汰。
因此,大中型网络的综合布线工程用户应给予充分重视。
鉴于当前综合布线市场的良莠不齐,产品复杂多样,应该通过招标来解决。
招标单位根据标书提出自己的网络综合布线方案,再从一批方案中选择最佳方案。
综合布线系统工程招投标可以作为建筑弱电系统总承包项目中的一个子系统,也可作为一个独立的专项工程承包,其内容主要包括设计和施工的招投标工作。
综合布线系统是根据建筑主体专业的功能需求而配套设置的。
因此,工程招投标工作中,综合布线系统工程通常是伴随在主体项目之内或者包含在工程的弱电系统加以考虑的。
综合布线系统工程施工
综合布线系统工程施工1. 引言综合布线系统工程是指在建筑物或场地内通过一定的规划和组织,进行电信、数据通信、安防等各类信息传输设备和线缆的布设、连接和管理的工程。
本文将着重介绍综合布线系统工程的施工过程和注意事项。
2. 施工准备工作在进行综合布线系统工程施工之前,首先需要进行全面的准备工作。
这包括确定工程需求、编制施工方案、准备施工材料和设备、确定施工人员及责任分工等。
2.1 工程需求确定在工程需求确定阶段,需要清楚地了解用户的需求,包括网络规划、通信设备需求、安防监控需求等,并根据需求确定布线方案。
2.2 施工方案编制根据需求,编制详细的施工方案,包括工程实施计划、布线设计图纸、材料清单、工时计划等内容,确保施工过程有条不紊地进行。
2.3 施工材料和设备准备准备需要的布线材料和设备,确保施工过程中材料供应充足、设备完好,提高施工效率。
2.4 施工人员和责任分工确定施工队伍的人员构成,包括施工队长、布线工、技术支持人员等,明确各人员的职责和分工,保证施工过程的顺利进行。
3. 施工过程综合布线系统工程的施工过程包括布线预埋、线缆敷设、接线连接、设备安装和调试等环节,下面将详细介绍每个环节的施工步骤。
3.1 布线预埋1.根据布线设计图纸确定布线路径,打开墙壁、地面等需要预埋的位置。
2.预埋管道或线槽,注意管道与线槽的连接紧密,避免损坏。
3.对预埋位置进行验收,确保预埋质量符合要求。
3.2 线缆敷设1.根据布线设计图纸,在预埋管道或线槽中敷设线缆,注意线缆的整齐、不拉扯等问题。
2.确保线缆的连接稳固可靠,避免在后续使用中出现线路故障。
3.对线缆进行验收,保证敷设质量符合要求。
3.3 接线连接1.根据布线设计图纸对线缆进行接线连接,确保连接正确、无错位。
2.对连接进行测试,验证连接是否正常,确保信息传输无误。
3.4 设备安装1.安装设备,如交换机、路由器等终端设备,按照设备安装要求进行安装。
2.对设备进行供电、开机测试,确保设备能够正常运行。
综合布线工程验收规范
综合布线工程验收规范综合布线系统工程,应按本规范附录 A 所列项目、内容进行检验。
检测结论作为工程竣工资料的组成部分及工程验收的依据之一。
1. 系统工程安装质量检查,各项指标符合设计要求,则被检项目检查结果为合格;被检项目的合格率为100%,则工程安装质量判为合格。
2. 系统性能检测中,对绞电缆布线链路、光纤信道应全部检测,竣工验收需要抽验时,抽样比例不低于10%,抽样点应包括最远布线点。
3. 系统性能检测单项合格判定:1)如果一个被测项目的技术参数测试结果不合格,则该项目判为不合格。
如果某一被测项目的检测结果与相应规定的差值在仪表准确度范围内,则该被测项目应判为合格。
2)按本规范附录B 的指标要求,采用4 对对绞电缆作为水平电缆或主干电缆,所组成的链路或信道有一项指标测试结果不合格,则该水平链路、信道或主干链路判为不合格。
3)主干布线大对数电缆中按 4 对对绞线对测试,指标有一项不合格,则判为不合格。
4)如果光纤信道测试结果不满足本规范附录 C 的指标要求,则该光纤信道判为不合格。
5)未通过检测的链路、信道的电缆线对或光纤信道可在修复后复检。
4. 竣工检测综合合格判定:1) 对绞电缆布线全部检测时,无法修复的链路、信道或不合格线对数量有一项超过被测总数的1%,则判为不合格。
光缆布线检测时,如果系统中有一条光纤信道无法修复,则判为不合格。
2) 对绞电缆布线抽样检测时,被抽样检测点(线对)不合格比例不大于被测总数的1%,则视为抽样检测通过,不合格点(线对)应予以修复并复检。
被抽样检测点(线对)不合格比例如果大于1%,则视为一次抽样检测未通过,应进行加倍抽样,加倍抽样不合格比例不大于1%,则视为抽样检测通过。
若不合格比例仍大于1%,则视为抽样检测不通过,应进行全部检测,并按全部检测要求进行判定。
3)全部检测或抽样检测的结论为合格,则竣工检测的最后结论为合格;全部检测的结论为不合格,则竣工检测的最后结论为不合格。
智能建筑智能化工程名词解释-综合布线系统工程
智能建筑智能化工程名词解释:综合布线系统工程更多:总结智能建筑智能化工程名词解释:综合布线系统工程1.综合布线综合布线是由线缆及相关连接硬件组成的信息传输通道,它能支持多种应用系统。
综合布线中不包括应用系统中的各种终端设备和转换装置。
2.综合布线系统综合布线系统是一种集成化通用传输网络,它利用双绞线、同轴电缆和光缆来传输智能化建筑内的信息。
它是智能化建筑物内连接"3A"(建筑设备自动化、通信自动化、办公自动化)系统各类信息必备的基础设施。
它采用积木式结构,模块化设计,实施统一标准,以满足智能化建筑高效、可靠及灵活性的要求,它是建筑物或建筑群内的"信息高速公路"。
3.双绞线一对双绞线是由两根具有绝缘保护层的铜导线,按一定密度互相绞缠在一起形成的线对组成。
常用的双绞线缆是由四对双绞线互相绞在一起,其外部包裹着金属层或塑料外层。
它们既可以传模拟信号,也可以传数字信号。
常用的线对有1对、2对、4对、25对、50对、100对、200对、200对以上等,双绞线缆有屏蔽和非屏蔽之分。
有类别之分,如:三类、五类、超五类、六类及六类以上等。
4.电缆跳线电缆跳线是预先装有连接器的跨接线或不带连接器的电缆线对,用在跳线架和配线架上完成各线路与设备之间的交连和互连功能,常用的电缆跳线有1、2、3和4对线,共4种。
5.接插软线两端带有连接器的软电缆或软光缆,用在铜缆或光缆配线架上连接各种链路。
接插软线也可用于工作区中。
6.跳线卡接用专用工具将一对不带连接器的双绞线缆卡接在跳线模块上,常用于语音传输设备上,完成程控交换机、电话直线与语音终端设备之间的连接。
7.跳线架跳线架是由阻燃的模制塑料件组成,其上装有若干齿形条,用于端接线对,用788J1专用工具可将线对按线序依次"冲压"到跳线架上,完成语音主干线缆以及语音水平线缆的端接,常用的规格有100对、200对、400对等。
综合布线系统工程验收规范
综合布线系统工程验收规范1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求,制定本规范。
1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3在施工过程中,施工单位应符合施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查,及时组织隐蔽工程的检验和签证工作。
1.0.4综合布线工程验收前应进行自检测试和竣工验收测试工作。
1.0.5综合布线系统工程的验收除应符合本规范外,尚应符合国家现行有关标准的规定。
2缩略语ACR-F(Attenuation to Crosstalk Ratio at the Far-end) 衰减远端串音比ACR-N(Attenuation to Crosstalk Ratio at the Near-end )衰减近端串音比d. c. (Direct Current Loop Resistance)直流环路电阻ELTCTL(Equal Level TCTL) 两端等效横向转换损耗FEXT[Far End Crosstalk Attenuation Closs)J远端串音ILCinsertion Loss) 插入损耗NEXT[Near End Crosstalk Attenuation Closs)J近端串音OLT(Optical Line Terminal)光线路终端OLTS(Optical Loss Test Set)光损耗测试OTDR (Optical Time Domain Reflectometer)光时域反射PS NEXT[Pow Sum Near End Crosstalk Attenuation Closs)J近端串音功率和PS AACR F(Power Sum Attenuation to Alien Crosstalk Ratio at the Far-end)外部远端串音比功率和PS AACR-Favg( Average Power Sum Attenuation to Alien Crosstalk Ratio at the Far end)外部远端串音平均值比功率和PS ACR F( Power Sum Attenuation to Crosstalk Ratio at the Far-end)衰减远端串音比功率和PS ACR-N (Power Sum Attenuation to Crosstalk Ratio at theNear-end)衰减近端串音比功率和PS ANEXT[Power Sum Alien Near-End Crosstalk(loss )]外部近端串音功率和PS ANEXTavg[Average Pow Sum Alien Near-End Crosstalk Closs)]外部近端串音平均值功率和PS FEXT(Power Sum Far End Crosstalk)远端串音功率和RL(Return Loss)回波损耗TCL(Transverse Conversion Loss)横向转换损耗TCTL(Transverse Conversion Transfer Loss)横向转换转移损耗3环境检查3.0.1工作区、电信间、设备间等建筑环境检查应符合下列规定:工作区、电信间、设备间及用户单元区域的土建工程应已全部竣工。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
综合布线系统工程
1. 引言
综合布线系统工程是现代建筑中的重要组成部分,它为建筑提供了稳定、高效的通信网络基础设施。
随着信息技术的快速发展和智能化的需求增加,综合布线系统工程的重要性也日益凸显。
本文将对综合布线系统工程进行详细的介绍和解析,包括定义、功能、设计原则、材料选择等方面。
2. 定义
综合布线系统工程是指在建筑中,为各种信息传输介质提供相应的布线系统,以实现声音、图像、数据等不同形式的信号传输。
3. 功能
综合布线系统工程具备以下几个主要功能:
3.1 数据传输
综合布线系统工程能够提供高速、稳定的数据传输功能。
通过合适的介质和设备选择,可以支持各种数据格式和协议的传输,如以太网、Fiber Channel等。
3.2 语音和视频传输
综合布线系统工程能够支持高质量的语音和视频传输,可
以满足电话通信、视频会议等多种应用需求。
通过合理的设计和正确的设备选择,可以实现高清晰度、低延迟的语音和视频传输。
3.3 电力供应
综合布线系统工程还能够提供稳定可靠的电力供应。
通过
合适的电缆布线和配电设备,可以为各种电子设备和终端提供所需的电力供应,确保系统正常运行。
3.4 管理和监控
综合布线系统工程还具备管理和监控功能,可以实现对各
种设备和子系统的远程监控和管理。
通过网络管理软件和设备,管理员可以实时监控系统的运行状态,进行故障排查和维修。
4. 设计原则
综合布线系统工程的设计应遵循以下原则:
4.1 标准化
设计应遵循相关的国际和行业标准,如ISO/IEC 11801、TIA/EIA-568-B等,以保证系统的互操作性和兼容性。
标准化设计还可以降低系统维护和扩展的成本。
4.2 弹性和扩展性
设计应具备弹性和扩展性,能够适应未来的技术发展和需
求变化。
布线系统应具备足够的可扩展性,可以方便地添加或更改设备和用户接入点。
4.3 安全性
设计应考虑系统的安全性,防止未经授权的访问和信息泄露。
采用合适的安全设备和技术,确保数据的机密性和完整性。
4.4 散热和防护
设计应考虑设备的散热和防护。
合理的布线和设备选择可
以有效降低设备的温度,延长设备的使用寿命。
5. 材料选择
综合布线系统工程中的材料选择包括电缆、插座、配线架等。
5.1 电缆
电缆是综合布线系统工程中最重要的材料之一。
常用的电
缆包括双绞线、光纤等。
在选择电缆时,应考虑传输距离、传输速率、抗干扰能力等因素。
5.2 插座
插座用于连接用户设备和布线系统,包括电力插座和数据
插座。
应根据用户需求选择合适的插座类型和数量。
5.3 配线架
配线架用于组织和管理电缆,保持布线系统的整洁和有序。
应选择高质量的配线架,以确保信号传输的稳定性和可靠性。
6. 结论
综合布线系统工程是现代建筑中必不可少的组成部分,为
建筑提供了高效、稳定的通信网络基础设施。
在设计和实施综
合布线系统工程时,应遵循标准化原则,考虑系统的弹性、安全性和散热防护。
合适的材料选择和正确的设备配置可以保证系统的性能和可靠性。
以上就是对综合布线系统工程的详细介绍,希望能对读者有所帮助。
感谢阅读!。
