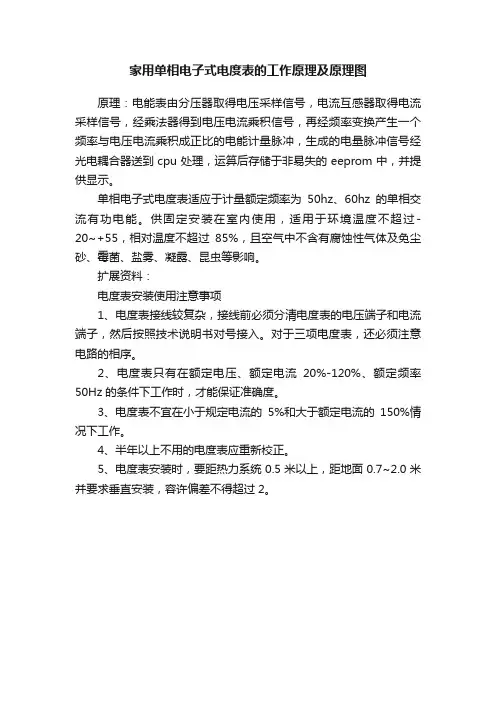

家用单相电子式电度表的工作原理及原理图

家用单相电子式电度表的工作原理及原理图
原理：电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的电能计量脉冲，生成的电量脉冲信号经光电耦合器送到cpu处理，运算后存储于非易失的eeprom中，并提供显示。

单相电子式电度表适应于计量额定频率为50hz、60hz的单相交流有功电能。

供固定安装在室内使用，适用于环境温度不超过-20~+55，相对温度不超过85%，且空气中不含有腐蚀性气体及免尘砂、霉菌、盐雾、凝露、昆虫等影响。

扩展资料：
电度表安装使用注意事项
1、电度表接线较复杂，接线前必须分清电度表的电压端子和电流端子，然后按照技术说明书对号接入。

对于三项电度表，还必须注意电路的相序。

2、电度表只有在额定电压、额定电流20%-120%、额定频率50Hz的条件下工作时，才能保证准确度。

3、电度表不宜在小于规定电流的5%和大于额定电流的150%情况下工作。

4、半年以上不用的电度表应重新校正。

5、电度表安装时，要距热力系统0.5米以上，距地面0.7~2.0米并要求垂直安装，容许偏差不得超过2。

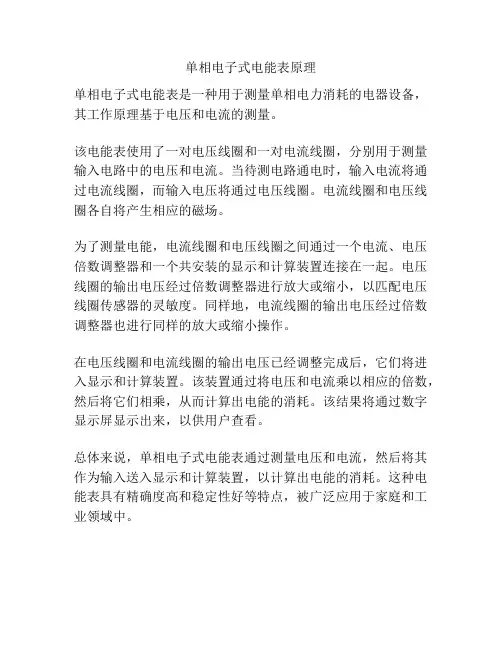

单相电子式电能表原理

单相电子式电能表原理
单相电子式电能表是一种用于测量单相电力消耗的电器设备，其工作原理基于电压和电流的测量。

该电能表使用了一对电压线圈和一对电流线圈，分别用于测量输入电路中的电压和电流。

当待测电路通电时，输入电流将通过电流线圈，而输入电压将通过电压线圈。

电流线圈和电压线圈各自将产生相应的磁场。

为了测量电能，电流线圈和电压线圈之间通过一个电流、电压倍数调整器和一个共安装的显示和计算装置连接在一起。

电压线圈的输出电压经过倍数调整器进行放大或缩小，以匹配电压线圈传感器的灵敏度。

同样地，电流线圈的输出电压经过倍数调整器也进行同样的放大或缩小操作。

在电压线圈和电流线圈的输出电压已经调整完成后，它们将进入显示和计算装置。

该装置通过将电压和电流乘以相应的倍数，然后将它们相乘，从而计算出电能的消耗。

该结果将通过数字显示屏显示出来，以供用户查看。

总体来说，单相电子式电能表通过测量电压和电流，然后将其作为输入送入显示和计算装置，以计算出电能的消耗。

这种电能表具有精确度高和稳定性好等特点，被广泛应用于家庭和工业领域中。

三相四线电子式有功电能表介绍图文

智能电表-单项式有功表民熔什么叫智能电表？·智能电表就是通过RS485数据传输、终端计算机软件管理能进行远程控制的计量电量的计量设备。

能无费自动断电、定时断送电、学生公寓恶性负载识别等功能。

·智能电表外观虽与普通电表相差无几，却具有强大的数据记录和储存功能，能实现客户信息全时段全方位采集。

与以往电能表相比，智能电表新增了计量信息管理、用电信息管理、电费记账、用电量监控等新功能。

其中，强大的负荷曲线功能，对普通的居民用户来说，能提供两个月以上、间隔不超过15分钟的负荷记录，以指导用户自行规划和控制电费支出，最大程度节省电费。

产品介绍：DTS71有功电能表预付费电表led显示智能计量芯片铅封防止盗电 PC阻燃外壳72mmDTS7178型MINRONG三相四线电子式有功电能表...220mm322038050H2GK 1900597 234上海民焙电气有限公司144mm54mm品牌民熔电流功耗≤0.6VA电压功耗≤1W/8VA准度等级1.0级-GK 1906397234上海民熔电气有限公司铅封帮你保护-有效防止电能表被窃电密封性更强一不怕着火不优质阻燃外壳顶部危急时刻有效抑制或者延滞产品的燃烧一封闭抗干扰计量器全封闭抗磁计数器能有效避免人为和环境干扰，保证计量的准确。

不怕干扰新型锰铜分流器大大提高了仪表的过载能力抵抗来自不确定方向磁场干扰新型锰铜分流器●大大提高了仪表的过载能力抵抗来自不确定方向磁场干扰接线方法。

单相电能表工作原理

单相电能表工作原理
单相电能表是一种电力计量设备，用于测量单相交流电的电能消耗。

它的工作原理基于法拉第电磁感应定律和瓦特定律。

首先，单相电能表的主要组成部分是电流线圈和电压线圈。

电流线圈通常安装在电能表的铁芯上，它将电流引入线圈中，产生磁场。

而电压线圈则连接到电源线路上，用于测量电压。

当电流通过电流线圈时，根据法拉第电磁感应定律，会在电流线圈内产生磁场。

这个磁场和电流成正比，即磁场的强度取决于电流的大小。

同时，电压线圈通过测量电压来获取电压的大小。

根据瓦特定律，电压乘以电流等于功率。

所以，电能表通过测量电压和电流之间的相位差和功率因数，就可以计算出被测电路中的有功功率和无功功率。

最后，单相电能表还包含一些电路和元件，用于将测量到的功率转换为电力计量显示，通常为机械式指针或数字显示。

总的来说，单相电能表的工作原理是利用电磁感应定律和瓦特定律测量电压和电流，通过计算得出功率，并将其转换为电力计量显示。

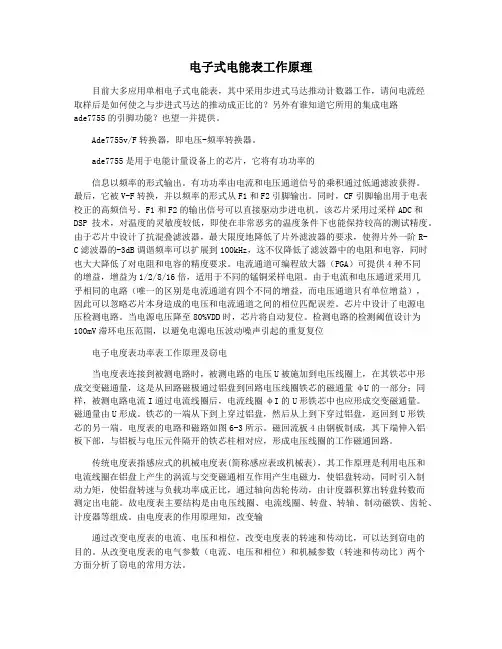

电子式电能表工作原理

电子式电能表工作原理目前大多应用单相电子式电能表，其中采用步进式马达推动计数器工作，请问电流经取样后是如何使之与步进式马达的推动成正比的？另外有谁知道它所用的集成电路ade7755的引脚功能？也望一并提供。

Ade7755v/F转换器，即电压-频率转换器。

ade7755是用于电能计量设备上的芯片，它将有功功率的信息以频率的形式输出。

有功功率由电流和电压通道信号的乘积通过低通滤波获得。

最后，它被V-F转换，并以频率的形式从F1和F2引脚输出。

同时，CF引脚输出用于电表校正的高频信号。

F1和F2的输出信号可以直接驱动步进电机。

该芯片采用过采样ADC和DSP技术，对温度的灵敏度较低，即使在非常恶劣的温度条件下也能保持较高的测试精度。

由于芯片中设计了抗混叠滤波器，最大限度地降低了片外滤波器的要求，使得片外一阶R-C滤波器的-3dB调谐频率可以扩展到100kHz，这不仅降低了滤波器中的电阻和电容，同时也大大降低了对电阻和电容的精度要求。

电流通道可编程放大器（PGA）可提供4种不同的增益，增益为1/2/8/16倍，适用于不同的锰铜采样电阻。

由于电流和电压通道采用几乎相同的电路（唯一的区别是电流通道有四个不同的增益，而电压通道只有单位增益），因此可以忽略芯片本身造成的电压和电流通道之间的相位匹配误差。

芯片中设计了电源电压检测电路。

当电源电压降至80%VDD时，芯片将自动复位。

检测电路的检测阈值设计为100mV滞环电压范围，以避免电源电压波动噪声引起的重复复位电子电度表功率表工作原理及窃电当电度表连接到被测电路时，被测电路的电压U被施加到电压线圈上，在其铁芯中形成交变磁通量，这是从回路磁极通过铝盘到回路电压线圈铁芯的磁通量φU的一部分；同样，被测电路电流I通过电流线圈后，电流线圈φI的U形铁芯中也应形成交变磁通量。

磁通量由U形成。

铁芯的一端从下到上穿过铝盘，然后从上到下穿过铝盘，返回到U形铁芯的另一端。

电度表的电路和磁路如图6-3所示。

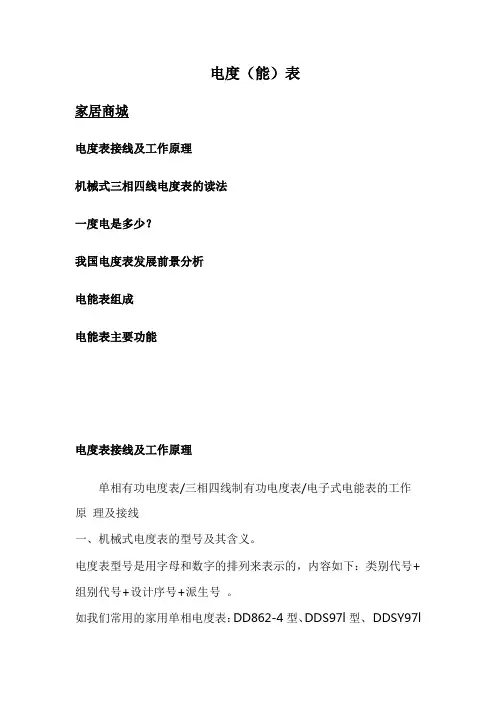

电能表(1)

电度（能）表家居商城电度表接线及工作原理机械式三相四线电度表的读法一度电是多少？我国电度表发展前景分析电能表组成电能表主要功能电度表接线及工作原理单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、 DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

三相电度表的工作原理

三相电度表用于测量三相交流电路中电源输出（或负载消耗）的电能。

它的工作原理与单相电度表完全相同，只是在结构上采用多组驱动部件和固定在转轴上的多个铝盘的方式，以实现对三相电能的测量。

根据被测电能的性质，三相电度表可分为有功电度表和无功电度表；由于三相电路的接线形式的不同，又有三相三线制和三相四线制之分。

下面简要介绍一下三相有功电度表的一些特性。

三相四线制有功电度表与单相电度表不同之处，只是它由三个驱动元件和装在同一转轴上的三个铝盘所组成，它的读数直接反映了三相所消耗的电能。

也有些三相四线制有功电度表采用三组驱动部件作用于同一铝盘的结构，这种结构具有体积小，重量轻，减小了摩擦力矩等优点，有利于提高灵敏度和延长使用寿命等。

但由于50组电磁元件作用于同一个圆盘，其磁通和涡流的相互干扰不可避免地加大了，为此，必须采取补偿措施，尽可能加大每组电磁元件之间的距离，因此，转盘的直径相应的要大一些。

三相三线制有功电度表采用两组驱动部件作用于装在同一转轴上的两个铝盘（或一个铝盘）的结构，其原理与单相电度表完全相同。

三相电度表的接线如图6-4所示。

a：精英仪表机械表工作原理当电能表接入电路时,电压线圈和电流线圈产生的磁通穿过圆盘,这些磁通在时间和空间上不同相,分别在圆盘上感应出涡流,由于磁通与涡流的相互作用而产生转动力矩使圆盘转动,因磁钢的制动作用,使圆盘的转速达到匀速运动,由于磁通与电路中的电压和电流成正比例,使圆盘在其作用下以正比于负载电流的转速运动,圆盘的转动经蜗杆传动到计度器,计度器的示数就是电路中实际所使用的电能。

b：精英仪表电子电度表基本原理电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号,用分流器或电流互感器将电流信号变成可用于电子测量的小信号,利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法,并对电能进行累计,然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示,或送微计算机处理后进行数码显示。

单相有功电能表的结构

单相有功电能表的结构（最新版）目录一、单相有功电能表的结构概述二、单相有功电能表的主要组成部分三、单相有功电能表的工作原理四、单相有功电能表的应用场景正文一、单相有功电能表的结构概述单相有功电能表是一种用于测量单相交流电路中有功电能的仪表。

它主要由电压元件、电流元件、驱动元件、转盘、铝盘和外壳等部分组成。

电压元件和电流元件分别由电压线圈、电流线圈和铁芯组成，它们负责将交流电压和电流转化为磁通，并通过转盘转化为转动力矩。

驱动元件负责驱动转盘旋转，从而实现电能的测量。

二、单相有功电能表的主要组成部分1.电压元件：由电压线圈、电压铁芯和回磁极组成。

电压线圈接在被测电路的电压上，电压铁芯和回磁极则与电压线圈紧密相连，形成一个闭合的磁路。

2.电流元件：由电流线圈、电流铁芯和接线端子组成。

电流线圈接在被测电路的电流上，电流铁芯与电流线圈紧密相连，形成一个闭合的磁路。

接线端子负责将电流线圈与被测电路连接。

3.驱动元件：由转盘、铝盘和磁钢片组成。

转盘负责承载电压元件和电流元件产生的磁通，并通过转动来实现电能的测量。

铝盘作为转盘的支撑结构，与磁钢片共同构成一个闭合的磁路。

4.外壳：用于保护电能表内部元件，防止外部环境对电能表造成损害。

三、单相有功电能表的工作原理当单相有功电能表接入被测电路后，被测电路的电压和电流分别作用于电压元件和电流元件。

在电压元件和电流元件的铁芯中形成交变的磁通，这个磁通穿过转盘形成转动力矩，使转盘转动。

转盘转动的速度与通过它的磁通成正比，而磁通的大小又与被测电路的电压和电流的乘积成正比。

因此，转盘的转速可以反映被测电路的有功电能消耗。

通过计算转盘在一定时间内转过的圈数，可以得出被测电路在一定时间内消耗的有功电能。

四、单相有功电能表的应用场景单相有功电能表广泛应用于住宅、商业和工业等领域，用于测量和监控单相交流电路中的有功电能消耗。

通过对有功电能的精确测量，可以为用户提供准确的用电信息，帮助用户合理安排用电计划，降低用电成本。

电度表电路结构原理.资料讲解

c元件
b元件
Ub
Uc
UA
UB
UC
三相三线（二元件）有功电度表电路接线原理图
原理图
向量图
ФÚcb
ФÍa
Úab
Úa Ía
φ
ФÚａb
Íc φ
ФÍc
Ia
Iao
Ic
Ico
Úc
Ua
Ub
Uc
Úb
功率表达式：
P＝Úab×Ía+ Úcb×Íc＝ UabIaCos（30o+φ）+UcbIcCos（30o-φ）
＝√3UICosφ(注：Cos （30o-φ）＞ Cos （30o+φ）因此习惯上称C相元件为快相，并非是Íc＞ Ía，只是C相元件的转动力矩，比A相转动力矩大而已。)
追补
5829
58
19795（抄见数1294.44） 3.41
0.28
追补
7371
0
16925（抄见数1506）
2.3
0.4
追补
12640
0
10800（抄见数1641）
0.85
0.76
追补
13120
22
9600（抄见数1761）
0.73
0.81
追补
6362
13
7030（抄见数1848.87） 1.11
电度表电路结构原理.
单相有功电度表电路接线原理图
原理图
向量图
电压线圈
电流成图
ÚA ФÍa φ Ía
电流
负荷
ÚC
ФÚａ ÚB
单相有功功率表达式：P＝UISin（90o -φ）＝UICos φ
三相四线(三元件)有功电度表电路接线原理图

电能表介绍

电能表电能表俗称为电能表，是用来测量某一时间段发电机发出电能或负载消耗电能的仪表。

根据工作原理分类，电能表可分为感应系和电子系，在一般情况下，大多采用交流感应系电能表。

根据接入方式分类，电能表可分为单相有功、三相三线有功、三相四线有功、三相三线无功和三相四线无功。

根据付款方式，电能表可分为普通电能表和预付费电能表。

1.感应系电能表感应系电能表是利用电磁感应的原理制作的。

它由载流线圈产生交变磁场，在可动部分导体中产生感应电流，感应电流又和交变磁场相互作用产生驱动转矩，使仪表工作。

（1）单相电能表的结构和接线单相电能表由驱动元件（包括电压元件和电流元件）、转动元件、制动元件和计数机构等组成。

单相电能表的接线如图所示。

其接线要求如下：1）按负载电流大小选择适当截面的导线，电能表的标定电流应等于或略大于负载电流。

2）相线应接电流线圈首端（同名端一般用∗或＋号表示），零线应一进一出，相线、零线不能接反，否则会造成计量错误，甚至很不安全。

3）电能表电压连接片（电压小钩）必须连接牢固。

4）开关、熔断器应接在负载侧。

（2）三相有功电能表的接线原理三相有功电能表的接线原理如图所示。

2.电子系电能表由于微电子技术和计算机技术的发展，高精度、高可靠性的电子元器件以及大规模集成电路的大量应用，使得电能表的电子化成为可能。

电子系电能表就是采用微电子技术来计量电能的仪表，如果采用微机芯片也可称智能化仪表。

一般它采用超低功耗大规模集成电路和SMT工艺制造，由于没有感应式电能表的电压、电流元件的铁心和线圈，自身重量轻、功率消耗小，这大大提高了产品的节能性和可靠性，且延长了使用寿命；而且，它具有补遗、叠加、超容量报警、预警提醒、断电警告、自动拉闸断电、使用各种特殊软件（如防窃电软件）及与计算机直接联网进行远程抄表等功能，在20世纪90年代就已经得到了广泛的应用。

3.电能表常见故障与检修（1）感应系电能表常见故障与检修感应系电能表常见故障及排除方法见下表。

常见电度表的读法和接线原理

单相有功电度表/三相四线制有功电度表/电子式电能表的事变原理及接线一、呆板式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，情势如下：类别代号+组别代号+筹划序号+派生号。

如我们常常使用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号:D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用场的分类：D--多成果；S--电子式；X--无功；Y--预付费；F--复费率。

3、筹划序号用阿拉伯数字表示。

每个建造厂的筹划序号不同，如长纱希麦特电子科技发展有限公司筹划生产的电度表产品备案的序列号为971，正泰公司的为666等。

二、呆板式三相四线电度表的读法1、如果你的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度即是小数点后的读数；如果是带有红色读数框的，那红色读数框所表现的即是小数。

2、如果你的表输出是不带电流互感器的，那表上表现的读数即是你实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率即是100。

以此类推，把表上表现的读数，再乘以这个倍率，即是你实际使用的电量数，单位为KWh(千瓦时：度)。

即：实际用电量=实际读数×倍率3、互感器如果不单绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。

匝数，指互感器内圈导线的条数，不指外圈。

一般计量收费时，大多不计小数位的读数。

三、一度电是多少关于一度电的问题，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就消耗1度电。

如果1度电1元币，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱。

例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1币。

单相电度表原理

单相电度表原理
单相电度表是用来测量电能消耗的仪器，它在家庭、工业和商业用电中起着至
关重要的作用。

了解单相电度表的原理对于正确使用和维护电度表至关重要。

本文将从单相电度表的工作原理、构造和使用等方面进行介绍。

单相电度表的工作原理是基于电磁感应原理的。

当电流通过电度表的线圈时，
产生的磁场会使得铝片转动，从而驱动指针转动。

根据法拉第电磁感应定律，导体在磁场中运动时会受到感应电动势的作用，这就是电度表测量电能消耗的基本原理。

单相电度表主要由铝片、线圈、铁芯和指针等部件组成。

铝片是电度表的动作
部件，线圈是电度表的感应部件，铁芯则是增强磁场的部件。

当电流通过线圈时，产生的磁场会使得铝片受到力的作用，从而使得指针转动。

通过指针的转动，我们可以读取电度表所测量的电能消耗。

在使用单相电度表时，需要注意一些问题。

首先，要确保电度表安装正确，接
线牢固。

其次，要定期检查电度表的指针是否正常，是否有异常。

最后，要避免电度表受到外界影响，避免受潮、受磁等情况。

只有正确使用和维护电度表，才能保证其准确测量电能消耗。

总的来说，单相电度表是通过电磁感应原理来测量电能消耗的仪器，它的构造
简单，原理清晰。

在使用时，需要注意安装、接线和定期检查等问题，以确保电度表的准确性和可靠性。

希望本文的介绍能够帮助大家更加深入地了解单相电度表的原理和使用方法。

电能表工作原理

电能表工作原理电能表，又称电度表，是用来测量电能消耗的仪器。

它是家庭、工业和商业用电计量的重要设备之一。

在我们日常生活中，电能表广泛应用于电力系统中，能够准确、可靠地记录电能的使用情况。

那么，电能表是通过怎样的原理来工作的呢？下面将详细介绍电能表的工作原理。

一、电磁式电能表的工作原理电磁式电能表是最常见的一种电能表类型。

它利用了电磁感应的原理进行测量和计算。

电磁式电能表主要由一个铝制的铁芯受力系统和一个感应系统组成。

具体工作原理如下：1. 动力系统部分在电磁式电能表中，电流线圈产生由主电路中通过的电流激励的磁场。

电流通过铁芯和线圈时，会对铁芯和线圈产生一个力矩。

该力矩会使铁芯转动。

2. 感应系统部分感应系统部分是电磁式电能表中的核心部分，它利用了电磁感应原理来测量电压和电流，并通过计算来得出电能值。

电流和电压分别通过电流线圈和电压线圈，电流线圈产生的磁场使铁芯转动。

转动的铁芯会通过机械链和计数装置连接，将转动的机械能转化为电能值。

在电磁式电能表中，磁场的强度与电流的平方成正比，而磁通量的强度与电压成正比。

通过电流线圈和电压线圈产生的磁场和磁通量，电能表可以计算出电流和电压的数值，并根据时间计算出电能的累积值。

二、电子式电能表的工作原理电子式电能表是一种数字式的电能表。

与传统的电磁式电能表相比，电子式电能表采用了微处理器技术和电子测量技术，具有更高的精度和更强的抗干扰能力。

其工作原理如下：1. 采样和量化在电子式电能表中，电流和电压通过传感器进行采样，然后经过模数转换器将信号转换成数字信号。

2. 计算和测量电子式电能表中的微处理器对采集到的电流和电压进行计算和测量，并将计算结果显示在液晶屏幕上。

微处理器可以处理复杂的电能计算，比如功率因数、频率等。

3. 数据存储和通信电子式电能表通常具有数据存储和通信功能。

它可以存储电能使用的历史数据，并支持与其他设备的通信，如抄表系统或智能电网系统。

电子式电能表工作原理的主要优点是精度高、可靠性强且功能丰富。

电表的工作原理

电表的工作原理：(1)“机械电度表基本原理”传统电度表指感应式的机械电度表(简称感应表或机械表)，它利用的是电磁感应原理，主要由电压线圈、电流线圈、铝盘、永久磁铁、计度器等器件构成。

其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。

铝盘的转动力矩与负载的有功功率成正比。

电表常数，指计量每单位电能值（度或千瓦·小时）时对应铝盘转过的圈数，单位是转/千瓦·小时。

(2)“电子电度表基本原理”电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

智能IC卡预付费表作为一种新一代智能计量收费系统，由以下几部分组成：1.售电卡售电卡(1C卡)中的数据用密码加密，采用一表一卡。

卡内的数据由供电部门的售卡系统写入、电度表具有对电卡回写的功能，当用户将卡插入表内，表正确识别密码后，读入购买电量，同时表内信息回写给电卡。

当表显示完后用户即可取出电卡，用户的电卡只能在自己的表上使用，在其它表上不能使用。

2.信息显示电度表采用三位LED数码管显示，最大显示9999.99kW.h，用电时倒计数，通过LED 可显示表中的电量和状态。

贝林电子产品均采用LCD液晶显示，最大显示9999.99kW.h，用电时倒计数，通过LCD可显示表中的电量和状态。

2．剩余电量显示剩余电度数指表还可以使用的电度数，每用去一度电，剩余电度数减一，每次购电后：表内剩余电度数=当前剩余电度数+本次所购电度数。

当最后一次读卡与表中剩余电量之和，电表显示FULL，表示电量溢出，并且此次读卡无效，电卡内存储电量值不变。

三相四线有功电度表

三相四线有功电度表一、引言三相四线有功电度表是一种用于测量三相电功率、电能并进行计量的仪表。

它广泛应用于工业和商业领域，对于正常运行和管理电力系统非常重要。

本文将介绍三相四线有功电度表的基本原理、结构组成、工作原理以及在电力系统中的应用。

二、基本原理三相四线有功电度表是根据三相交流电的特点设计制造的，其测量原理基于电流互感器、电压互感器和测量电路的结合。

通过与电网相连，电度表可以测量电流、电压和功率因数等参数，并计算出有功电能的消耗。

三、结构组成三相四线有功电度表主要由电流互感器、电压互感器、测量电路、显示屏和计算单元等组成。

电流互感器用于测量电流，电压互感器用于测量电压，测量电路用于处理电流和电压信号，显示屏用于显示测量结果，计算单元用于进行功率和能量计算。

四、工作原理1. 采集电流信号三相四线有功电度表通过电流互感器将电网中的三相电流转化为低电流信号，然后通过测量电路进行放大和滤波处理。

2. 采集电压信号电压互感器将电网中的三相电压转化为低电压信号，通过测量电路进行放大和滤波处理。

3. 算术处理三相四线有功电度表通过电流和电压信号，利用测量电路进行相应的算术处理，得出电流、电压、功率因数等参数的值。

4. 功率和能量计算利用测量电路得到的电流、电压、功率因数等参数的值，可以进行功率和能量的计算。

5. 显示结果计算单元将计算得到的结果传送到显示屏上，以便用户查看和记录。

五、应用领域三相四线有功电度表广泛应用于各种电力系统中，从大型工业企业到商业建筑和住宅区。

其主要应用包括：1. 电力系统监控和管理三相四线有功电度表可以实时监测和记录电力系统的用电情况，提供准确的数据，为电力系统的管理和优化提供支持。

2. 电能计量电力系统通过三相四线有功电度表进行电能计量，以实现合理分配和结算电力资源。

3. 节能管理通过对三相四线有功电度表的数据分析，可以了解电力系统中的能源消耗情况，为节能管理和优化提供依据。

4. 故障诊断三相四线有功电度表可以监测电力系统中的异常情况并发出警报，帮助及时发现和解决问题。

三相四线电子式电表首要构造及作业原理

三相四线电子式电表首要构造及作业原
理
三相电子式预付费电能表是选用进口专用大计划集成电路，16位A/D改换、数字乘法器、运用数字采样处理技能及SMT技能制作的新式外表。

作业原理：电能表由分压器获得电压采样信号，电流互感器获得电流采样信号，经乘法器得到电压电流乘积信号，再经频率改换发作一个频率与电压电流乘积成正比的计数脉冲。

电子式三相四线预付费电能表具有电能计量、负荷操控和用户信息处理等多种功用的新式IC卡式预付费电能表，该表是其时改造用电体系、完毕电能商品化、处理收费难及调度电网负荷状况的志趣商品。

本系列电子式三相电能表接入办法有两种：直接接入式或经互感器接入式。

该商品各项功用方针契合GB/T17215.321-2008《1级和2级接连式沟通有功电度表》和GB/T18460.3-2001规范中对电子式三相预付费电能表的悉数技能央求。

电能信号继电器供电局处理体系数据存贮电路体系LCD闪现体系电量输入输出IC卡CPU三相四线电子式电能表均选用最新微电子技能，用于计量额外频率为50/60Hz的三相沟通有功电能，关
于正反向用电对等计量。

本系列电子式三相电能表接入办法有两种：直接接入式或经互感器接入式。

单相电表工作原理_单相电表接线原理图

单相电表工作原理是：当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。

由于磁通与涡流的相互作用而产生转动力矩，使铝盘转动。

制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀。

由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。

铝盘的转动经过蜗杆传动计数器，计数器就自动累计线路中实际所消耗的电能。

单相电表用于测量单相线路的电能。

如测量三相四线制线路的电能，必须采用三元件三相电度表；测量三相三线制线路的电能，通常采用二元件三相电度表。

无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。

单相电表接线原理图单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。

直入式电度表又可分为跳入式和顺入式两种。

电度表的安装位置及安装环境应符合规程要求。

其接线要求分别为：(1) 电度表的额定电压应与电源电压一致；其额定电流应等于或略大于负荷电流；（单相用电1KW≈4.5A）(2) 应使用独股绝缘铜导线，其截面应满足负荷电流的需要，但不应小于2.5mm2。

(有增容可能时，其截面可适当再大些)；(3) 相线、零线不可接错，零线必须进表，零火不得反接，电源的相线要接电流线圈(否则会造成漏电且不安全)；(4) 表外线不得有接头，电压联片必须连接牢固；(5) 开关熔断器接负荷侧。

相跳入式电能表单相顺入式电能表经互感器接线的有功电度表接线要求(1)电流互感器要用LQG型的，其精度不应低于0.5级。

电流互感器的一次额定电流应等于或略大于负荷电流为方便接线尽可能选线圈式；(2)电流互感器的极性要用对，K2要接地(或接零)；(3)电度表额定电压应与电源电压一致，其额定电流应为5A；(4)二次线要使用绝缘铜导线，中间不得有接头。

单相电度表工作原理

单相电度表工作原理
单相电度表是一种用来测量电能消耗的仪表。

它的工作原理基于电磁感应定律。

在供电时，电流从电源源端流入电度表的线圈（电流线圈），经过负载后回到电源的中性线。

当电流通过电流线圈时，会产生一个与电流呈正比的磁场。

除了电流线圈外，电度表还有一个电压线圈。

电压线圈接在电源的相线和中性线之间，用来感应电压的变化。

当电压发生变化时，电压线圈会产生一个与电压呈正比的磁场。

当电流和电压线圈产生的磁场相互作用时，会在电度表中产生一个机械力使得转子转动。

转子上有一个铝片，它与非常强的磁场相互作用，当转子转动时，铝片会不断地改变位置。

铝片的运动会产生一个非常强的涡流。

由于涡流的存在，铝片需要消耗一定的能量来克服涡流的阻力。

这样，转动铝片所需的能量就与电流和电压成正比。

电度表通过测量转子转动的速度，可以确定电能消耗的大小。

为了保证测量结果的准确性，单相电度表还配备了一些校正装置。

例如，电度表通常会采用铁心来增加磁场的强度，使得测量能更精确。

此外，电度表还会通过一些计算和显示装置，将测量结果以数字或指针的形式展示给用户。

总的来说，单相电度表通过利用电磁感应定律，测量电流和电压的变化，并通过转子转动的速度来确定电能的消耗。

它是一种常用的电能计量仪表，在民用、工业和商业领域广泛应用。

电度表工作原理

电度表工作原理
电度表的工作原理是基于电能的测量和积分原理。

它利用电流互感器、电压互感器和微处理器实现对电能的测量和计算。

电流互感器是电度表的关键部件之一，它通过电磁感应原理将电流转换为与之成正比的低电压信号。

电流互感器的一回路中通过被测电流，另一回路中通过校正电流，两个回路中的相对位置和结构参数保持一致，以确保互感率的准确性。

电压互感器是电度表的另一个关键部件，它将高压电压变换为低电压信号，供电度表进行测量。

电压互感器的基本原理是利用互感作用来转换电压信号，从而保证测得的电压准确无误。

电度表的微处理器通过传感器采集到的电流和电压信号，并根据预设的测量算法进行计算，得出电能的测量结果。

微处理器内部设有存储器，用于存储有用的数据和运行参数。

电度表还可以配备LCD显示屏，以便用户直观地观察电能的测量结果。

在实际的电度表中，为了降低测量误差，还会采用温度补偿、电压漂移校准和线性度校准等技术。

这些技术可以提高电度表的精度，确保电能测量的准确性。

综上所述，电度表通过电流互感器、电压互感器和微处理器的相互配合，实现对电能的测量和计算，并提供精确的测量结果。

它是电力系统中重要的测量设备，广泛应用于家庭、工业和商业领域。
