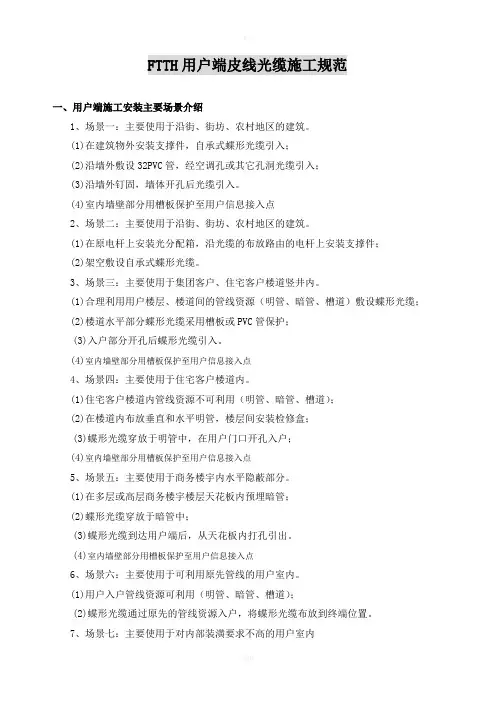

FTTH用户端皮线光缆施工规一、用户端施工安装主要场景介绍1、场景一：主要使用于沿街、街坊、农村地区的建筑。
(1)在建筑物外安装支撑件，自承式蝶形光缆引入；(2)沿墙外敷设32PVC管，经空调孔或其它孔洞光缆引入；(3)沿墙外钉固，墙体开孔后光缆引入。
(4)室墙壁部分用槽板保护至用户信息接入点2、场景二：主要使用于沿街、街坊、农村地区的建筑。
(1)在原电杆上安装光分配箱，沿光缆的布放路由的电杆上安装支撑件；(2)架空敷设自承式蝶形光缆。
3、场景三：主要使用于集团客户、住宅客户楼道竖井。
(1)合理利用用户楼层、楼道间的管线资源（明管、暗管、槽道）敷设蝶形光缆；(2)楼道水平部分蝶形光缆采用槽板或PVC管保护；(3)入户部分开孔后蝶形光缆引入。
(4)室墙壁部分用槽板保护至用户信息接入点4、场景四：主要使用于住宅客户楼道。
(1)住宅客户楼道管线资源不可利用（明管、暗管、槽道）；(2)在楼道布放垂直和水平明管，楼层间安装检修盒；(3)蝶形光缆穿放于明管中，在用户门口开孔入户；(4)室墙壁部分用槽板保护至用户信息接入点5、场景五：主要使用于商务楼宇水平隐蔽部分。
(1)在多层或高层商务楼宇楼层天花板预埋暗管；(2)蝶形光缆穿放于暗管中；(3)蝶形光缆到达用户端后，从天花板打孔引出。
(4)室墙壁部分用槽板保护至用户信息接入点6、场景六：主要使用于可利用原先管线的用户室。
(1)用户入户管线资源可利用（明管、暗管、槽道）；(2)蝶形光缆通过原先的管线资源入户，将蝶形光缆布放到终端位置。
7、场景七：主要使用于对部装潢要求不高的用户室(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室；(2)蝶形光缆进入用户室后，通过“卡钉扣”沿墙面钉固至终端位置。
8、场景八：主要是用户对部装潢要求较高的用户室(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室；(2)在用户布放线槽至用户终端位置；(3)蝶形光缆通过穿放线槽至终端位置。
蝶形光缆简介及施工规范
蝶形光缆简介及施工规范YD/T 1997-2009 标准规定了蝶形引入光缆（以下简称蝶形光缆）的产品型号、要求、试验方法和检验规则、包装、标志和使用说明书、贮存和运输。
室内蝶形软光缆，其外护套用低烟无卤阻燃PE材料制成扁平的蝶形结构，这种光缆在室内地面敷设经过地毯时不会明显凸起，地毯基本平整，光缆外表面与地毯接触面大，不会造成应力集中而受到损害。
一、蝶形入户光缆产品使用属性蝶形入户光纤光缆(俗称皮线光缆)。
FTTH用户引入线蝶形光缆中含1～4根有涂覆层的二氧化硅系光纤，其类别可以为ITU-T G.657(B6)，光纤涂覆层可着色，着色层颜色符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤.可为本色。
光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件，光缆的加强构件为2根，平行对称于光缆中。
室内外两用蝶形光缆有良好的抗渗水能力，光缆护套以内的所有间隙具有有效的阻水措施，在铝带和普通蝶形光缆之间设有阻水层。
阻水层材料可以是吸水膨胀带或阻水纱，也可以是热熔胶，或间隔设置阻水环。
二、蝶形光缆产品型号种类及适用范围表1 蝶形光缆产品型号GJXV ：PVC、金属加强件、护套、室内引入线光缆GJXFV ：PVC、非金属加强件、护套、室内引入线光缆GJXH ：金属加强件、低烟无卤护套、室内引入线光缆GJXFH ：非金属加强件、低烟无卤护套、室内引入线光缆GJYXHA ：金属加强件、低烟无卤护套、PAP 纵向粘贴外护套、管道式引入线光缆GJYXFHA ：非金属加强件、低烟无卤护套、PAP纵向粘贴外护套、管道式引入线光缆蝶形引入光缆按YD/T 908的规定划分型式、规格和编制型号。
其中，分类代号中增加了符号：GJX蝶形引入光缆；GJYX室外（内）管道蝶形引入光缆。
三、蝶形入户光缆端接方式使用要求目前，蝶形入户光缆的端接方式主要有四种：1、L型快速接续；2、直接接入快速连接插头接续；3、冷接方式接续；4、蝶形入户光缆与尾纤或高强度GGP跳线在86盒内冷接子方式接续。
皮线光缆接续规范
皮线光缆、光纤间的连接规范
• 皮线光缆进入用户综合信息箱，采用冷接子机械接续终端时， 在接续完必后，多余的尾纤和皮线光缆应严格按照用户信息 箱规定的走向布放，要求排列整齐，不缠绕。冷接子和多余 的尾纤以及皮线光缆应有序地盘绕和固定在熔接盘中，其弯 曲半径应小于30mm。
皮线光缆、光纤间的连接规范
皮线光缆线路终端设备安装规范
• 1）用户端皮线光缆终端设备宜安装固定在墙壁上，盒底边距 地坪0.3m 为宜；
• 2）在用户家庭采用综合信息箱作为终端时，其安装位置应选 择在家庭线布线系统的汇聚点，线路进出和维护方便位置。箱 内的220V 电源线布放应尽量靠边，电源线中间不得做接头， 电源的金属部分不得外露，通电前必须检查线路是否安装完毕， 以防发生触电等事故；
入户皮线光缆终端接续规范
开剥光缆 清洁光纤
切割
插入光纤
固定光缆
入户皮线光缆终端接续规范
• 皮线光缆进入用户信息箱，采用快速连接器进行成端接续时， 多余的皮线光缆（0.5m）顺势盘留，同时绑扎并固定在用户 信息箱内，其终端皮线光缆的弯曲半径应小于30mm。
入户皮线光缆终端接续规范
• 用户侧皮线光缆采用快接式光插座成端时，快速连接器应稳定地连接 在适配器上，测试无误后，应立即在适配器上套上防尘帽同时多余的 皮线光缆（0.5m）顺势盘留在A86接线盒内，在盖面板前应检查光缆的 外护层是否有破损、扭曲受压等，确认无误方可盖上面板。
• 3）采用A86 标准信息盒作为光终端时，设置位置应选择在隐 蔽便于跳接的位置，并有明显的说明标志，避免用户在二次装 修时损坏，同时应考虑为ONU 提供220V电源。
关键要点
• 1、皮线光缆的连接和成端接续的过程，应严格注意光纤切割端面的平 整和清洁，接续结束后还应及时做好保护固定措施。
皮线光缆施工规范
FTTH用户端皮线光缆施工规范一、用户端施工安装主要场景介绍1、场景一：主要使用于沿街、街坊、农村地区的建筑。
(1)在建筑物外安装支撑件，自承式蝶形光缆引入；(2)沿墙外敷设32PVC管，经空调孔或其它孔洞光缆引入；(3)沿墙外钉固，墙体开孔后光缆引入。
(4)室内墙壁部分用槽板保护至用户信息接入点2、场景二：主要使用于沿街、街坊、农村地区的建筑。
(1)在原电杆上安装光分配箱，沿光缆的布放路由的电杆上安装支撑件；(2)架空敷设自承式蝶形光缆。
3、场景三：主要使用于集团客户、住宅客户楼道竖井内。
(1)合理利用用户楼层、楼道间的管线资源（明管、暗管、槽道）敷设蝶形光缆；(2)楼道水平部分蝶形光缆采用槽板或PVC管保护；(3)入户部分开孔后蝶形光缆引入。
(4)室内墙壁部分用槽板保护至用户信息接入点4、场景四：主要使用于住宅客户楼道内。
(1)住宅客户楼道内管线资源不可利用（明管、暗管、槽道）；(2)在楼道内布放垂直和水平明管，楼层间安装检修盒；(3)蝶形光缆穿放于明管中，在用户门口开孔入户；(4)室内墙壁部分用槽板保护至用户信息接入点5、场景五：主要使用于商务楼宇内水平隐蔽部分。
(1)在多层或高层商务楼宇楼层天花板内预埋暗管；(2)蝶形光缆穿放于暗管中；(3)蝶形光缆到达用户端后，从天花板内打孔引出。
(4)室内墙壁部分用槽板保护至用户信息接入点6、场景六：主要使用于可利用原先管线的用户室内。
(1)用户入户管线资源可利用（明管、暗管、槽道）；(2)蝶形光缆通过原先的管线资源入户，将蝶形光缆布放到终端位置。
7、场景七：主要使用于对内部装潢要求不高的用户室内(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内；(2)蝶形光缆进入用户室内后，通过“卡钉扣”沿墙面钉固至终端位置。
8、场景八：主要是用户对内部装潢要求较高的用户室内(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内；(2)在用户布放线槽至用户终端位置；(3)蝶形光缆通过穿放线槽至终端位置。
连队皮线光缆架设及光分线箱的安装施工规范6.191
J、室外 皮线光 缆入户 时，首 先应在 外墙上 进行钉 固，并 在进入 房间时 不少于5 米的盘 留。
2、室外皮线光缆的固定
R、室外 皮线光 缆进入 室内， 首先应 在墙上 进行钉 固，并 且要兼 顾用户 家里的 装修。
3、皮线光缆在分路箱内的绑扎规范 A、皮线 光缆进入 分路箱沿 左侧内壁 光缆卡钩 及分光器 上侧光缆 固定扎带 进行固定；
连队皮线光缆架设及 光分箱安装施工规范
1、木杆光纤分路器的安装规范 A、光分路 箱上端安 装木杆距 离吊线0.8 米处。光 分箱面向 道路
1、木杆光纤分路器的安装规范 B、一个光分路箱使用两个抱箍固定
1、木杆光纤分路器的安装规范 C、所有进线
全部要求 下走线 D、配线光缆 进入光纤 分线箱必 须从专用 入口进入
3、皮线缆余 留长度 应为光 分线箱 周长的 四分之 三；
4、皮线光缆在光纤盒内标签粘贴位置
皮线光 缆上的 标签应 粘贴在 距离热 接子5-10CM分 处。
5、用户编号要求：
用户编号要 求： 分路箱中皮 线光缆编号 要与用户的 门牌号一致 即可，原则 采用3位数字 顺序编码。
5、用户编号要求：
用户编号要 求： 门牌号定固 位置。
6、皮线光纤衰耗的测试标准及填写要求 A、 光缆测 试采用稳定 光源、光功 率计测试； B、用户皮线 光缆（含两 端热接头） 衰耗不大于 1db。
6、皮线光纤衰耗的测试标准及填写要求 C、测试值 填写在标 签纸上， 标签纸过 塑后粘贴 在门的内 则。
2、室外皮线光缆的固定
D、用户 距离吊 线较近 时，应 采用吊 线拉钩 进行固 定。
2、室外皮线光缆的固定
E、室外皮线 光缆在用 户家的固 定:一是在 女儿墙上 垂直皮线 方向安装 一个膨胀 螺钉挂钩; 二是将皮 线光缆内 的钢线剥 除5--10CM, 固定在挂 钩上。
皮线光缆施工方法
皮线光缆（又称蝶形光缆）的施工方法1、皮线光缆（又称蝶形光缆）：在国内光纤接入市场呈现出良好的发展势头的情况下，光纤接入已成为光通信领域中的热点。
在光纤接入工程中，靠近用户的室内布线是最为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。
皮线光缆多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。
皮线光缆内光纤采用G.657小弯曲半径光纤，可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户。
皮线光缆独特的8字型构造可以在最短时间内实现现场成端，目前康宁、3M、藤仓公司制造的多种现场连接器均可以与2.0mm×3.1mm标准尺寸的皮线光缆适配。
2、FTTX常见施工方式目前FTTX工程中大规模使用皮线光缆，主要采用了两种接续方式：一种是以冷接子为主的光缆冷接技术（物理接续），一种是以熔接机为工具的热熔技术。
冷接技术：光纤冷接子是两根尾纤对接时使用的，它内部的主要部件就是一个精密的v型槽，在两根尾纤拨纤之后利用冷接子来实现两根尾纤的对接。
操作起来更简单快速，比用熔接机熔接省时间。
从表面上看，冷接操作简单快速，比熔接机热熔节省时间，但是目前的冷接技术还主要应用在光缆通信中断后应急应用。
冷接技术存在明显缺陷：（1）、冷接损耗大。
由于采用物理接续，两根光纤完全靠V型槽和匹配液来实现接续，这样的损耗明显要大于热熔连接点。
在FTTX工程中，虽然对于线路的损耗要求没有干线要求严格，但是大损耗点就是潜在的故障点，如果损耗大，（2）、使用寿命短，维护成本高。
冷接技术中，匹配液的作用很重要。
引用运营商客户统计的数据，进口的匹配液，一般的寿命会在3年左右，而国产的匹配液，寿命只有1.5~2年。
这样，增加的维护的成本。
而且一个冷接子的成本一般会在30到50元左右（可拆卸重复利用，但是拆卸后再用的精准度大大降低，所以冷接子标称是可重复，实际是在施工过程中都是只用一次的），实际使用维护成本高。
皮线光缆施工注意事项
皮线光缆、同轴电缆及双绞线电缆施工注意事项
1、所有缆在安装放线过程中，均应严格注意各种缆的拉伸强度、
弯曲半径、避免缆被缠绕、扭转、损伤和踩踏。
2、皮线光缆和同轴电缆在放线过程中，应想办法让缆从卷入时的反方向放出，以防止线缆打扭；双绞线放线则从包装箱的放线孔洞中拉出线缆即可。
3、线缆的固定：线缆固定宜采用穿管、卡钉直接固定、架空挂钩等方式，但不管采用何种方式，均不得使线缆受到损伤。
卡钉直接固定的方式，严禁有钉钉到缆上的情况。
4、皮线光缆连接：在施工中，皮线光缆的连接宜采用熔接方式，以保证接入点有更小的衰减值。
在熔接时，应尽量在干净的环境中。
5、皮线光缆在敷设过程中，如发现可疑情况，应及时对光缆进行检查，确认光纤是否良好。
6、皮线光缆敷设完毕后应使用光源、光功率计对其进行测试，入户光缆段的光衰减值均应小于1.5dB
7、同轴电缆接头制作：同轴电缆现常用接头分为压紧式F头和防水头。
压紧式F头主要适用于编织屏蔽外导体电缆。
压紧式F头不防水，适合于放置在不被雨淋的地方。
防水接头则主要适用于铝带外导体电缆及接头位置设置在露天的场合。
8、接头在制作时，重点做好各部分的连接和密封，以保证各部分充分接触和可靠的防水性。
9、双绞线水晶头制作：按照568B的标准要求，水晶头卡片向下头向上时，双绞线从左到右依次色序为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
10、将色序排好，线弄整齐，剪平齐后塞入水晶头，用专用压线钳压紧即可。
皮线光缆接续规范资料
（0.5m）应按弯曲半径要求，顺势盘留在A86接线盒内。
