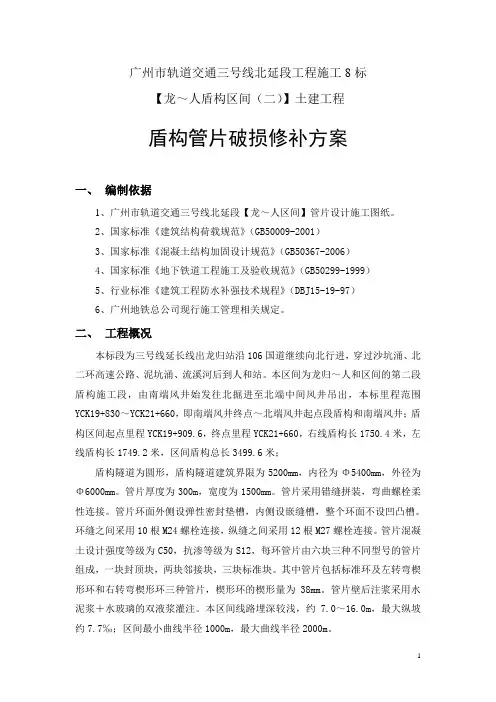

广州市轨道交通三号线北延段工程施工8标【龙～人盾构区间（二）】土建工程盾构管片破损修补方案一、编制依据1、广州市轨道交通三号线北延段【龙～人区间】管片设计施工图纸。
2、国家标准《建筑结构荷载规范》（GB50009-2001）3、国家标准《混凝土结构加固设计规范》（GB50367-2006）4、国家标准《地下铁道工程施工及验收规范》（GB50299-1999）5、行业标准《建筑工程防水补强技术规程》（DBJ15-19-97）6、广州地铁总公司现行施工管理相关规定。
二、工程概况本标段为三号线延长线出龙归站沿106国道继续向北行进，穿过沙坑涌、北二环高速公路、泥坑涌、流溪河后到人和站。
本区间为龙归～人和区间的第二段盾构施工段，由南端风井始发往北掘进至北端中间风井吊出，本标里程范围YCK19+830～YCK21+660，即南端风井终点～北端风井起点段盾构和南端风井；盾构区间起点里程YCK19+909.6，终点里程YCK21+660，右线盾构长1750.4米，左线盾构长1749.2米，区间盾构总长3499.6米；盾构隧道为圆形，盾构隧道建筑界限为5200mm，内径为Φ5400mm，外径为Φ6000m m。
管片厚度为300m，宽度为1500mm。
管片采用错缝拼装，弯曲螺栓柔性连接。
管片环面外侧设弹性密封垫槽，内侧设嵌缝槽，整个环面不设凹凸槽。
环缝之间采用10根M24螺栓连接，纵缝之间采用12根M27螺栓连接。
管片混凝土设计强度等级为C50，抗渗等级为S12，每环管片由六块三种不同型号的管片组成，一块封顶块，两块邻接块，三块标准块。
其中管片包括标准环及左转弯楔形环和右转弯楔形环三种管片，楔形环的楔形量为38mm。
管片壁后注浆采用水泥浆＋水玻璃的双液浆灌注。
本区间线路埋深较浅，约7.0～16.0m，最大纵坡约7.7‰；区间最小曲线半径1000m，最大曲线半径2000m。
三、盾构管片破损主要情况和问题分析1、部分管片因施工不慎，在管片拼装过程中相邻两块管片发生轻微碰撞，造成部分管片出现崩角，开裂。
管片修补方案
一、编制目的对于在运输和存放过程中产生的或因外力造成的质量缺陷，如气孔、漏浆以及在吊运转堆过程产生的一些碰伤的管片，而这些质量缺陷都是在不影响产品使用的允许范围内的。
由于其未达到报废标准仍可在规范的许可下，经过修补满足施工要求。
为了保证试此类管片的修补质量，特制订此方案。
二、编制依据1、GB50446-2008 《盾构法隧道施工与验收规范》；2、GB50157-2003 《地下铁道设计规范》；3、GBJ50208-2002 《地下防水工程质量验收规范》；4、GB1350299-2003 《地下铁道工程施工及验收规范》5、JGJ55—2000 《普通混凝土配合比设计技术规定》6、GBJ321-90 《预制混凝土构件质量检验评定标准》7、TBJ417-87 《铁路隧道质量评定验收标准》8、盾构隧道施工相关技术标准；9、类似工程管片修补经验；三、资源配置1、人员配置管片修补施工相对比较简单且管片需修补管片较少，只需要配备一名质检人员和2~3名熟练工人即可满足要求。
2、设备配置管片修补所需工具为:冲击钻一台、灰匙3~4把、料斗2~3个，小型注浆机一台。
四、施工方法如果管片存在缺陷，但未能达到规范规定的报废标准，则按照修补方案对缺陷进行修补。
1、直径小于3mm的气泡一般不需处理，大于3mm的气泡一般采用水泥净浆修饰，止水带上直径大于2mm的气泡宜采用二次填补方式修饰。
2、崩角和边损应采用胶皇拌合的水泥砂浆修补填补，并掺入适量白水泥调色，补后尽量接近原色。
其特点是与旧砼界面有良好的胶着力，且有一定的保水防收缩的作用，7天强度能达到50MPa以上（见图一）。
3、胶皇拌合的水泥净浆、砂浆的配比如下（重量比）：净浆 PⅡ42.5R 水泥：水：胶皇=1:0.22:0.1砂浆 PⅡ42.5R 水泥：水：胶皇：细砂=1:0.22:0.1:14、修补工艺如下:（1）、修补前应先将修补部位的疏松层剔去，擦去粉尘污物，用水冲洗干净，在用已拌好的浆料修补的过程中，不得重新加入水分。
盾构管片破损修补方案技术交底
盾构管片破损修补方案技术交底
一、破损原因分析
盾构施工发现管片出现裂缝、破损等质量问题时，需要对其进行修补。
破损原因可能有以下几个方面：
1. 施工原因：盾构施工时操作不规范、工艺不合理、设备损坏等因素导致管片破损。
2. 地质原因：隧道穿过复杂地质条件，如岩石、软土、水位高等，在施工过程中容易引起管片的破损。
3. 管片质量原因：管片生产制造过程中技术不过关、材料选用不当等因素，或者管片运输、堆放等环节不当导致管片损坏。
二、破损修补方案
针对盾构管片出现不同形式的破损，可采用以下不同的修补方案：
1. 缝隙破损
缝隙破损一般是由于管片接口处的螺栓松动或者接口处间隙填充不足造成。
当发现管片接口处出现空隙时，可采用注浆修补的方法：
（1）用钻头在管片的破损处钻孔，间隔30~50cm为好。
（2）将注浆设备的注浆针头沿着钻孔放入破损处，进行注浆。
（3）等待注浆固化后，将注浆部位打磨平整即可。
盾构区间管片破损修复及加强处理专项方案
目录一、编制依据 (1)1.1、设计依据 (1)1.2、设计规范 (1)1.3、适用范围 (1)二、工程概况 (1)三、管片破损情况 (2)四、工程筹划 (2)4.1、施工准备 (2)4.2、工期安排 (3)4.3、劳动力配置 (3)4.4、材料、工具 (3)4.5、C50高强砂浆配合比 (3)五、主要施工方案及方法 (4)5.1、表面破损修补施工 (4)5.1.1、清理破损部位 (4)5.1.2、破损深度大于3cm处理方法 (4)5.1.3、破损深度小于3cm处理方法 (4)5.1.4、砂浆回填修补 (4)5.1.5、养护 (5)5.1.6、验收 (5)5.2、管片加强施工 (5)5.2.1、管片植筋 (7)5.2.2、钢环安装 (7)5.2.3、钢环侧面封堵 (8)5.2.4、钢环背后注浆 (9)5.2.5拆除侧面封堵楔形块 (9)5.2.6钢环之间连接 (9)5.2.7涂刷防火防腐漆 (10)5.3、洞门圈梁处渗水处理 (11)六、质量要求及保证措施 (11)七、脚手架搭设技术措施 (12)八、安全、质量保证 (13)8.1、施工安全注意事项 (13)8.2、安全用电 (13)8.3、质量检查保证措施 (13)附件 (14)盾构区间管片破损修复及加强处理专项方案一、编制依据1.1、设计依据1、《盾构法隧道施工与验收规范》（GB50446—2008）2、《工程建设环境安全技术管理体系》（试行）3、《混凝土结构工程施工质量验收规范》（GB50204—2002）4、盾构隧道工程施工设计盾构主体设计5、盾构法区间结构管片钢环加固设计图6、国家现行的有关规范、规程和标准7、我单位从事地铁、市政等工程的施工经验1.2、设计规范1、在充分了解设计图纸的基础上，采用安全有效、合理可行的施工方案；2、确保工程质量，保证施工安全和施工进度的原则；3、确保“安全第一、预防为主、综合治理”的原则；4、严格按照规范、标准、设计图纸施工的原则。
地铁隧道管片破损修补技术方案指南
附件：地铁管片破损修补指南一、总则（一）编制目的地铁在区间盾构施工过程中出现管片破损现象，各施工单位对破损管片的修补方法不尽相同，使用材料质量参差不齐，因此修补效果差异较大。
为了保证管片修补质量，地铁集团组织编写了《地铁管片破损修补指南》，旨在规范、指导破损管片的修补工作，望各参建单位参照执行。
（二）适用范围适用于在盾构施工过程中出现的管片破损修补。
当管片破损严重，一般性修补无法满足其正常使用时，需研究制定专项方案进行加固、修补。
破损程度的鉴别和修补结果的验收，应由土建施工总包单位会同监理单位共同确认，并留有相关资料。
（三）编制依据1.《盾构法隧道施工与验收规范》(GB 50446-2008)2.《建筑结构加固工程施工质量验收规范》(GB 50500-2010)3.《混凝土结构加固设计规范》(GB 50367-2006)4.《混凝土结构耐久性修复与防护技术规程》(JGJ/T 259-2012)5.《混凝土结构后锚固技术规程》 (JGJ145-2013)6.《混凝土界面处理剂》(JC/T 907-2002)二、破损的分类及修补方案（一）裂缝管片裂缝指成型隧道管片由于各种原因导致管片出现的各种裂缝。
裂缝类型及修补方案见下表所示。
序号裂缝类型修补方案1不渗水裂缝封闭处理2渗水裂缝先深层注浆堵水处理，再对裂缝进行封闭注：不得使用聚氨酯封闭裂缝。
（二）缺损管片缺损类型及修补方案见下表所示。
序号缺损类型修补方案缺损深度不超过钢筋保护层（如崩角、表面1封闭处理破裂等）缺损深度超过钢筋保护层（面积≥ 200mm ×先对管片背后进行注浆加固，再进2200mm ；深度 50-150mm ）行补强处理先对管片背后进行注浆加固，然后缺损深度≥150 mm ，或已影响到止水效果3参照本办法制定专项方案，一处一的，或缺损范围较大，已影响正常使用的方案，报监理审批三、管片缺损修补的主要材料序号名称规格主要性能指标1聚合物修补砂浆抗压强度≥50MPa(28d)2钢筋阻锈剂干湿冷热循环 60 次，无锈蚀s： 5cm ×5cm3钢丝网片d:4mm4钢筋Φ4- Φ65植筋胶与混凝土粘接强度≥ 17MPa注：1.原材料进场时，施工单位应会同监理单位对其品种、型号、包装、中文标志、出厂日期、出厂检验合格报告等进行检查，并见证取样复验。
盾构管片破损修补方案技术交底

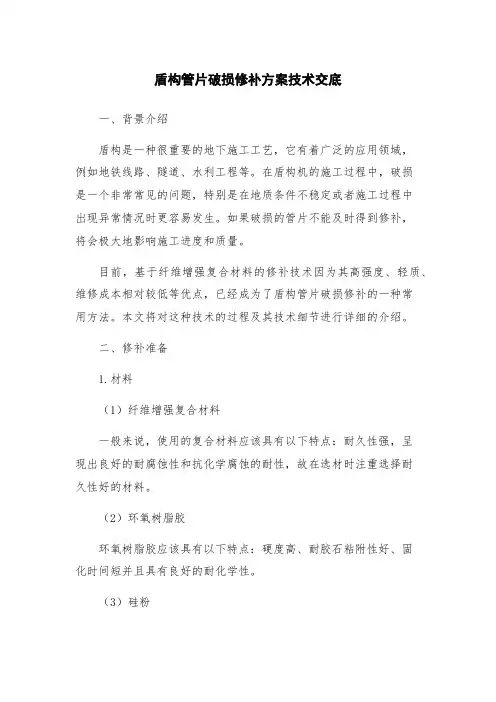

盾构管片破损修补方案技术交底一、背景介绍盾构是一种很重要的地下施工工艺，它有着广泛的应用领域，例如地铁线路、隧道、水利工程等。
在盾构机的施工过程中，破损是一个非常常见的问题，特别是在地质条件不稳定或者施工过程中出现异常情况时更容易发生。
如果破损的管片不能及时得到修补，将会极大地影响施工进度和质量。
目前，基于纤维增强复合材料的修补技术因为其高强度、轻质、维修成本相对较低等优点，已经成为了盾构管片破损修补的一种常用方法。
本文将对这种技术的过程及其技术细节进行详细的介绍。
二、修补准备1.材料（1）纤维增强复合材料一般来说，使用的复合材料应该具有以下特点：耐久性强，呈现出良好的耐腐蚀性和抗化学腐蚀的耐性，故在选材时注重选择耐久性好的材料。
（2）环氧树脂胶环氧树脂胶应该具有以下特点：硬度高、耐胶石粘附性好、固化时间短并且具有良好的耐化学性。
（3）硅粉硅粉的作用是改变修补后管片的表面性质，使其平滑且具备均匀的颜色。
硅粉越细，修补效果就越好。
（4）其他工具和材料选用适合实际修补情况的刷子、填充剂、粘合剂等。
在施工现场应该准备好剪刀、裁剪器、测量工具、安全绳等。
2.施工准备（1）管片清洗在进行任何的修补工作之前，首先需要对已经破损的管片进行清洗。
该过程的目的是为了去除管片表面的油污、石灰和其他外物，并让管片表面变得干燥。
（2）准备模板模板通常是用于模拟失去的管片部分的一种工具。
在安排模板之前，需要确保模板的质量和精度以便为修补提供良好的参考。
（3）检查尽可能检查管片的破损情况，深入了解破损的性质和程度，以便合理的选择合适的修补方案。
三、修补过程1.准备，清理表面首先，应该使用洗涤剂和温水清洗破损区域。
然后，用干净的软布将水分擦干、张贴纤维丝，然后再用钻头在纤维增强材料上进行打孔。
这些孔的作用是放置抗张钢杆，以便材料得到更好的固定。
2. 应用复合材料在上面的步骤之后，应该将纤维增强复合材料加到修补区域内，直到可以覆盖整个破损区域。
管片缺陷修补方案
管片缺陷修补技术方案编制：复核：审批：目录1编制依据及编制原则11.1编制依据11.2编制原则12工程概况23管片缺陷现象23.1厂家出厂前管片存在的缺陷23.2运送至施工现场吊运及拼装造成的缺陷34针对造成的缺陷进行分析并实施过程控制34.1造成缺陷的原因分析34.2预防措施45针对缺陷进行修补45.1修补材料的选用45.2机具及人员安排45.3修补方法55.4修补质量标准65.5其他主意事项、66质量要求措施67安全施工措施7管片缺陷修补技术方案1 编制依据及编制原则1.1编制依据（1）《1111区间施工图设计》（2）《11111规定》（3）《111111区间工程地质勘察报告》详勘（5）国家和地区现行规范与规程《盾构法隧道施工与验收规范》（GB50446-2008）《地铁限界标准》（CJJ96-2003）《地下铁道工程施工及验收规范》（2003年版）（GB50299-1999）《地下工程防水技术规范》（GB50108-2001）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2005）《地铁设计规范》（GB50157-2003）《混凝土结构设计规范》（GB50010-2002）《盾构施工管理制度汇编》1.2编制原则根据相关资料，在认真学习、领会各项指标要求及现场详细调查资料的基础上，充分应用类似工程的成功经验和相关的新技术，编制施工方案、施工计划及各项保证体系，合理配置资源。
（1）以详勘地质资料为依据，制定符合施工现场的施工体系。
（2）本方案为对1234交2324235盾构区间所使用管片出现缺陷进行修补的施工方案。
（3）盾构施工期间对管片出现的缺陷进行修补是为了确保隧道防水要求及外观质量要求，特制定此施工方案。
（4）方案能够有效地解决和控制管片吊运及拼装过程中出现破损现象。
（5）方案力求简单、易行，同时能够对存在缺损的管片进行快速修补。
2 工程概况23肉丝规定，在右DK15+22311.000处设联络通道及泵房1处。
盾构隧道管片渗漏及破损处理施工方案
盾构隧道管片渗漏及破损处理施工方案
一、现场状况
据现场检查条件，隧道管片沉降程度达到2m，渗漏峰值处的水压达到0.8MPa，右侧洞外的管片受力状态较左侧洞外的管片更为严重，有明显破损现象。
二、处理方案
1、管片复位施工
（1）专用升降设备采用抽油机和螺杆起重机对重梁进行升降。
（2）局部支撑复位施工，采用竹杆撑断面的方式，当垂直分布力和水面积力较大时，采用黄钢筋支撑及钢管支撑构件辅助以稳定墙体。
（3）管片复位施工采用水流复位法，用大量的热水（温度≤80℃）溅入隧道，持续滚动溅入，以完成管片复位。
2、管片破损补强施工
（1）破损管片补强采用现浇圆筒结构作补强，现浇圆筒施工需保证表面无裂缝及渗漏、爆破声响、养护质量及抗渗性能等，灌浆施工要求灌浆时须注意渗流垂直流向，表面灌浆层厚度必须大于170mm，记录表面平整度。
（2）渗漏部位紧急封堵施工，采用沥青混凝土块，或堵缝混凝土块泵送封堵，并与隧道施工单位混凝土共混，均匀涂抹于渗漏部位，定位夯实，确保渗漏部位与管片表面贴合牢固，并确保无渗漏现象。
3、灌浆料选材。
管片修补方案
目录一、编制说明 (1)二、编制依据 (1)三、资源配置 (1)3.1人员配置 (1)3.2设备配置 (1)3.3材料配置 (1)四、主要修复材料简介 (1)五、不同质量缺陷的修复方法 (2)六、质量保证措施 (3)七、安全、环保及职业健康措施 (3)附件1：奥迪美NS612产品合格证 (4)附件2：奥迪美NS612产品使用说明书 (5)一、编制说明对于管片在生产、运输过程中产生的质量缺陷，未达到管片报废的程度，在规范许可的条件下，准予进行修补并可以达到合格标准的管片缺陷，为使管片修补有明确的指导性依据，保证修补质量，制定本方案。
二、编制依据（1）《盾构法隧道施工与验收规范》（GB50446-2008）；（2）《地下防水工程质量验收规范》（GB50208-2011）；（3）《地下铁道工程施工及验收规范》（GB50299-1999）2003版；（4）《普通混凝土配合比设计规程》（JGJ55—2011）；（5）《盾构隧道管片质量检测技术标准》(CJJ/T164-2011)；（6）《混凝土结构工程施工质量验收规范》(GB50204-2015)。
三、资源配置3.1人员配置质检人员1人，修补工3～5名。
3.2设备配置冲击钻1台、灰匙3～4把、灰桶2～3个，钢凿1个，粗细粒砂纸若干，硬海绵若干。
3.3材料配置奥迪美NS612，自来水。
四、主要修复材料简介奥迪美NS612：采用优质水泥，多种类的填料和高性能添加剂配置而成，只需加入适量水分，搅拌均匀即可使用。
无泌水，具有早强、高强性能，粘结强度高，无收缩，抗裂和抗渗性能优越，对钢筋无锈蚀，含碱量低。
合格证见附件1，使用说明见附件2。
技术参数如表4-1-1所示。
表4-1-1 奥迪美NS612技术参数表五、不同质量缺陷的修复方法对于可修复的管片，依据缺陷部位和程度不同，分别采取不同的修复程序和方法。
（1）蜂窝麻面、孔洞、夹渣、疏松、气泡修补材料配比：奥迪美NS612：水=5：1（质量比，根据使用时间及气温适当增减用水量）修补程序和方法为：①检查缺陷情况，确定修补方法，并填写《管片质量缺陷处理记录表》；②清除气泡和缺损边角松散的混凝土；③清理基面并用水充分湿润；④待表面水干后，用灰匙取少许拌制好的修补材料填满缺陷处并适当高于原管片表面；⑤静置片刻，填充材料初凝后，用泡沫板反复搓压，至修补处平整；⑥复查修复后情况，填写《管片质量缺陷处理记录表》，完成修复程序。
盾构掘进管片拼装等施工方案作业方案
盾构掘进管片拼装等施工方案作业方案盾构掘进是一种地下管道施工方法，广泛用于城市地下交通隧道、水利工程、燃气、给水、污水和通讯工程等。
盾构机是盾构施工中最核心的设备，它以高效、安全、环保的方式进行管道的掘进和安装。
以下是关于盾构掘进管片拼装等施工方案作业方案的详细说明：一、工程概况本工程是城市地铁隧道的盾构掘进工程，总工程长度为XXX米，采用的盾构机型号为XXX型，隧道直径为XXX米。
二、盾构掘进施工方案1.掘进起点设置根据设计要求和现场情况，确定合适的起点位置，并进行相关标记和安全设施的设置。
2.盾构机的组装与调试将盾构机各部件按照说明书进行组装，并进行必要的调试与检测，确保其运行正常。
同时进行相关培训，使施工人员了解盾构机的操作和维护方法。
3.掘进工作面的处理将掘进工作面清理干净，并进行必要的加固和支护工作。
确保工作面平整、稳固且符合要求。
4.盾构机的启动与掘进在掘进工作面准备就绪后，启动盾构机进行掘进工作。
根据设计要求和现场情况，控制盾构机的掘进速度和运行参数，确保施工的安全和质量。
5.盾构管片的拼装与安装在掘进过程中，及时进行盾构管片的拼装和安装。
拼装前应检查管片的质量和尺寸是否符合要求。
在拼装过程中，要采取适当的固定和连接方法，确保管片的整体性和稳定性。
6.掘进过程的监测与调整在盾构掘进过程中，要及时进行各项参数的监测和调整。
包括盾构机掘进压力、姿态、土压平衡等参数的监测和控制，以及盾构机的导向和调整等。
7.盾构掘进的安全保护在盾构掘进过程中，要加强安全保护措施，确保施工人员和设备的安全。
包括设置适当的出口和通风系统，以及做好防火、防爆和防尘等工作。
8.盾构掘进的环境保护在盾构掘进过程中，要加强环境保护工作，减少噪音、震动和粉尘等对周围环境的影响。
包括设置噪音隔离屏、震动减振器和粉尘收集装置等。
9.盾构掘进的施工组织与管理在盾构掘进过程中，要进行合理的施工组织与管理，确保施工任务的完成和工期的控制。
成型隧道堵漏及管片破损修补实施方案
成型隧道堵漏及管片破损修补方案成型隧道堵漏及管片破损修补方案一、工程概况(一)编制依据(1)《盾构法隧道施工及验收规范》(GB50446-2017)；(2)《地下铁道工程施工及验收规范》(GB50299-1999)；(3)《普通混凝土配合比设计规程》(JBJ55∙2011)；(4)《混凝土结构工程施工质量验收规范》(GB50204-2015)；(5)《地下工程防水技术规范》(GB50108-2008)；(二)编制范围本方案适用于盾构区间管片破损修补。
(三)工程概况本区间盾构隧道的断面形式为圆形断面，其结构形式为单层衬砌预制装配式混凝土管片，管片衬砌内径为5400mm,外径为6000mm,混凝土管片强度为C50,抗渗等级为P12,管片厚度为300mm,管片衬砌宽度为1500mm。
管片衬砌环采用错缝拼接，每环管片由3个标准块、2个邻接块和一个封顶块组成；管片之间的环向接缝和纵向接缝均采用弯螺栓连接。
二、管片修补的要求(一)修补要求1、管片修补后能够满足盾构隧道设计防水要求。
具体技术要求如下：(1)管片混凝土强度等级C50；(2)管片混凝土抗渗等级为P12(3)管片裂缝应不大于0.2mm,且不得出现贯通裂缝；2、修补后保证管片的外观质量和隧道整体的外观质量。
3、修补的管片质量必须满在其质量要求，保证修补的牢固性、可靠性，特别是隧道中间两侧以上部位的修补质量，必须保证列车运营安全。
(二)防水要求1、防水设计的原则(1)地下结构的防水设计应遵循〃以防为主，刚柔结合、多道防线、因地制宜、综合治理〃的原则；(2)确立钢筋混凝土结构自防水体系，即以结构自防水为根本，采取措施控制结构混凝土裂缝的开展，提高混凝土的抗渗性能。
以环纵接缝、变形缝等细部构造作为防水重点。
2、防水等级标准区间隧道结构防水等级设计二级，顶部不允许滴漏，其他部位不允许漏水，结构表面可允许有少量湿渍，总湿渍面积不大于总防水面积的2/1000,任意100Ol2的防水面积上的湿渍不超过3处，单个湿渍的最大面积不超过0.211Λ平均渗水量不大于0.05L∕(ni-d),任意100nI2渗漏量不大于0.15L∕(11f∙d)。
管片修补施工方案(最终)
目录一、编制依据 (3)1.1设计图纸 (3)1.2标准、规范 (3)1.3编制范围 (4)二、工程概况 (5)2.1设计概况 (5)2.2管片设计情况 (6)三、常见缺陷类型及成因分析 (7)3.1管片崩角、崩边破损 (7)3.2短边通长破损 (7)3.3螺栓孔位置破损 (7)3.4管片裂缝、碎裂 (7)3.5管片错台 (8)3.6管片渗漏水成因分析 (8)3.7其它引起质量缺陷的原因 (9)四、防治措施 (11)4.1管片崩角、崩边破损 (11)4.2短边通长破损 (11)4.3螺栓孔位置破损 (11)4.4管片错台防治措施 (12)4.5渗漏水防治措施 (12)五、缺陷预处理方案 (16)5.1管片裂缝修补 (16)5.2崩角修补 (17)5.3破损修补 (18)5.4堵漏措施 (18)5.5管片缺陷问题漏水堵漏措施 (19)六、资源配置设备工具 (21)6.1 人员 (21)6.2设备工具 (21)七、质量安全措施 (22)7.1安全保障措施 (22)7.2质量要求及保证措施 (22)八、安全文明施工及环保措施 (23)8.1环保措施 (23)8.2文明施工 (23)一、编制依据1.1设计图纸(1)《厦门市轨道交通1号线一期工程施工图设计-区间工程-莲花路口站~莲坂站-盾构区间-区间隧道平、纵断面》(铁道第三勘察设计院有限公司)(2)《厦门市轨道交通1号线一期工程施工图设计-区间工程-莲花路口站~莲坂站-盾构区间-混凝土衬砌模板及配筋》(铁道第三勘察设计院有限公司)(3)《厦门市轨道交通1号线一期工程施工图设计-区间工程-湖滨东路站～莲坂站-盾构区间-区间隧道平、纵断面》(铁道第三勘察设计院有限公司)(4)《厦门市轨道交通1号线一期工程施工图设计-区间工程-湖滨东路站～莲坂站-盾构区间-混凝土衬砌模板及配筋》(铁道第三勘察设计院有限公司)(5)《厦门市轨道交通1号线一期工程施工图设计-区间工程-莲花路口站～吕厝站-盾构区间-区间隧道平、纵断面》(铁道第三勘察设计院有限公司)(6)《厦门市轨道交通1号线一期工程施工图设计-区间工程-莲花路口站～吕厝站-盾构区间-混凝土衬砌模板及配筋》(铁道第三勘察设计院有限公司)1.2标准、规范国家现行的有关法律法规、行业规范、行业标准，福建省及厦门市现行的有关文件、规定，业主、监理等单位下发的相关文件规定。
盾构管片修补方案
天津地铁6号线盾构施工第二合同段文化中心站～阳光乐园站管片修补施工方案编制：审核：审批：天津城建隧道股份有限公司2016年8月目录1、编制依据............................................................................................................................... - 1 - 1.1 编制原则 ............................................................................................................................. - 1 - 1.2 编制依据 ............................................................................................................................. - 1 -1.3编制范围 .............................................................................................................................. - 1 -2、工程概况............................................................................................................................... - 1 -3、管片修补............................................................................................................................... - 3 - 3.1衬砌管片要求...................................................................................................................... - 3 - 3.2管片进场验收与存放 ......................................................................................................... - 3 - 3.3管片损坏的原因.................................................................................................................. - 3 -3.4管片修补方法...................................................................................................................... - 4 -4、技术质量保证措施.............................................................................................................. - 7 -5、施工组织情况 ...................................................................................................................... - 7 -6、管片修补后的验收标准...................................................................................................... - 7 -1、编制依据1.1 编制原则（1）《盾构法隧道施工与验收规范》GB50446-2008；（2）《地下铁道工程施工及验收规范》GB50299-2003；1.2 编制依据本施工方案根据以下文件及相关的国家、行业规范进行编制。
盾构管片破损及渗漏施工方案
盾构管片破损及渗漏施工方案一、前言盾构施工在地下工程中得到了广泛应用，然而在施工过程中，盾构管片破损及渗漏问题经常出现。
对于这一问题，需要及时采取有效的施工方案进行修复和处理，保证工程质量和安全。
二、破损原因分析盾构管片破损主要是由于地层条件复杂、盾构机故障或操作不当、管片设计不合理等多种因素导致的。
而盾构管片渗漏通常是由于管片连接处缝隙不严密或管片材料质量不达标等原因引起的。
三、破损及渗漏检测方法在进行修复施工前，首先需要进行破损及渗漏的检测，以确保问题的准确定位和程度。
常见的检测方法有可视检测、压力检测、超声波检测等。
四、盾构管片破损修复方案1. 表面破损修复对于盾构管片表面的轻微破损，可以采用填充料或快速固化胶进行修补，确保管片表面的平整和无渗漏。
2. 内部破损修复对于盾构管片内部的破损，需要先用特制设备进行开裂定位，然后进行局部切割、破坏部分清理、加固材料填充等步骤进行修复。
五、盾构管片渗漏处理方案1. 表面渗漏处理对于管片表面存在渗漏的情况，应该及时清理管片表面，然后采用密封胶进行填充，保证管片连接部位的密封性。
2. 内部渗漏处理如果盾构管片内部存在渗漏问题，应该先排除渗漏路径，然后进行加固处理，使用专用密封胶进行填充，确保管片内部的密封性。
六、施工注意事项在进行盾构管片破损及渗漏施工过程中，需要遵循相关规范标准，采用合适的材料和设备，保证施工作业安全和效果。
结语盾构管片破损及渗漏是盾构施工过程中常见的问题，对于这一问题，我们应该根据具体情况采取合适的施工方案进行处理，确保工程质量和安全。
愿这些方法和方案对于解决盾构管片破损及渗漏问题有所帮助。
盾构管片修补方案
盾构管片修补方案一、概述盾构技术在城市地下工程中得到广泛应用，但在施工过程中，难免会出现一些管片损坏的情况。
及时修补损坏的盾构管片是保证工程质量和施工进度的关键。
下面将提出一种盾构管片修补方案，以确保修补效果达到预期目标。
二、修补方案1.损坏评估：在进行盾构管片修补之前，首先需要对损坏的管片进行评估。
评估标准应包括损坏程度、损坏位置、损坏原因等。
评估结果将决定后续修补工作的具体方案。
2.修补材料选择：根据评估结果，选择适当的修补材料。
常用的修补材料有强度高、耐腐蚀的聚合物修补材料和水泥浆料等。
根据不同情况，可选择单一材料或者组合使用。
3.修补工艺流程：(1)清理损坏区域：对损坏的管片进行清理，将松散的混凝土、污垢等物质清除干净，确保修补材料能够与管片表面充分粘结。
(2)加固处理：对于部分损坏的管片，可通过加固处理来提高管片的强度。
通常采用纤维加固材料，如碳纤维布、玻璃纤维布等。
将加固材料粘贴在损坏区域，以增加管片的整体强度。
(3)修补材料施工：根据所选择的修补材料，按照其使用说明进行施工。
通常情况下，先将修补材料与水按照一定比例混合均匀，再涂抹到损坏的管片上。
确保修补材料与管片表面充分接触，并且充分填充损坏部位。
(4)养护工作：修补完成后，需要进行适当的养护工作。
根据修补材料的要求，进行湿润保养或其他必要的操作，以确保修补材料的充分固化和强度增强。
4.质量控制：(1)施工人员：施工人员应具备一定的技术水平和经验，能够熟练掌握修补工艺，并能根据实际情况进行调整。
同时，施工人员应严格按照施工规范进行操作，确保修补质量。
(2)修补材料质量：选择优质的修补材料，并对修补材料进行质量检测。
保证修补材料具备良好的物理性能和耐久性。
(3)施工现场：修补现场应保持整洁，确保施工过程中没有对周围环境造成污染，并且施工区域应有良好的通风条件。
5.施工安全：(1)施工人员应严格按照相关安全规章制度进行操作，提前进行施工安全教育，确保施工人员的安全意识和安全知识。
盾构隧道管片修补方案
盾构隧道管片修补方案
盾构隧道管片修补方案是指在盾构隧道施工或运营过程中，发现管片
存在问题，需要进行修复的具体方案。
通常情况下，盾构隧道的管片主要
是由预制混凝土制成的，因此出现裂缝、开裂、剥落等问题时，需要采取
相应的措施进行修补。
1.疏散和安全措施
在进行管片修补之前，必须确保现场的人员疏散和安全措施的存在。
对于邻近的管片，需要进行评估和检查，确保其稳定性和安全性。
2.清理和准备工作
在对管片进行修补之前，需要对受损的区域进行清理和准备工作。
首先，对受损的区域进行彻底的清理，包括清除残留的混凝土、灰浆和其他
杂物。
然后，对受损区域进行打磨和抛光，以便后续修补操作的顺利进行。
3.修补材料的选择
4.修补工艺和方法
根据具体的管片受损情况，可以选择不同的修补工艺和方法。
例如，
对于较小的裂缝，可以使用聚合物修补材料进行填充和封闭。
对于大面积
的剥落和损坏，可以采用重新浇筑混凝土的方式进行修补。
5.修补后的监测和评估
对于修补后的管片，需要进行监测和评估工作，以确保修补效果和管
片的稳定性。
监测可以包括定期的视觉巡检和非破坏性测试等，以及在必
要时进行补充修补。
以上是盾构隧道管片修补方案的一般步骤和注意事项。
在实际应用中，针对不同的盾构隧道情况和管片问题，还需要具体分析和研究，制定适合
的修补方案。
同时，在管片修补过程中，需要严格按照相关的安全规范和
操作规程进行施工，确保施工质量和安全性。
管片拼装专项施工方案
一、工程概况本工程为某城市地铁隧道工程，采用盾构法施工。
隧道全长为X米，管片采用C50预置钢筋混凝土通用管片，管片内径为5400mm，外径为6000mm，宽1200mm，楔形量为41mm。
管片拼装施工是隧道施工中的重要环节，为确保施工质量和进度，特制定本专项施工方案。
二、施工准备1. 人员准备：成立管片拼装施工小组，明确各成员职责，确保施工过程中协调有序。
2. 设备准备：准备管片拼装机、吊车、盾构千斤顶、扭矩扳手、测量仪器等设备，并进行检查、调试，确保设备性能良好。
3. 材料准备：准备管片、连接螺栓、密封垫、防水材料等，并确保材料质量符合要求。
4. 施工场地准备：清理施工现场，确保场地平整、清洁，为管片拼装提供良好的施工环境。
三、施工工艺1. 管片拼装流程：（1）拼装成环方式：盾构推进结束后，迅速拼装管片成环。
除特殊场合外，大都采取错缝拼装。
（2）拼装顺序：从下部的标准(A型)管片开始，依次左右两侧交替安装标准管片，然后拼装邻接(B型)管片，最后安装楔形(K型)管片。
（3）盾构千斤顶操作：拼装过程中，根据管片拼装顺序分别缩收和顶上盾构千斤顶，确保开挖面稳定。
（4）紧固连接螺栓：先紧固环向连接螺栓，后紧固轴向连接螺栓。
采用扭矩扳手紧固，紧固力取决于螺栓的直径与强度。
（5）楔形管片安装：楔形管片安装在邻接管片之间，为方便插入，可装备能将邻接管片沿径向向外顶出的千斤顶。
2. 管片拼装关键工序：（1）防水等材料的安装：在弹性密封垫粘贴安装前，清除管片上预留凹槽接触面的灰尘，确保密封垫粘贴在凹槽正中位置。
（2）管片的运输与堆放：管片由运送车辆运至施工场地，安装弹性密封条、传力衬垫等，然后垂直运送到编组列车上，再经电瓶车运至隧道内工作面进行拼装。
四、施工质量控制1. 确保管片质量符合设计要求，严禁使用不合格管片。
2. 严格控制管片拼装精度，确保管片轴线与盾构机轴线偏差在允许范围内。
3. 严格控制连接螺栓紧固力，确保连接牢固。
盾构隧道管片堵漏方案
盾构隧道管片堵漏方案
1.管片连接处的堵漏处理：首先要检查管片连接处是否牢固，如有松
动或裂缝应及时修补。
对于较小的漏水，可以使用密封胶或硅胶等进行堵
漏处理。
对于较大的漏水，需要更换漏水严重的管片。
2.管片本身的堵漏处理：如果漏水是由于管片本身的破损引起的，可
以使用修补剂进行修补。
修补剂主要是指聚合物或涂料类的材料，能够快
速固化并形成坚固的薄膜，以达到堵住漏水口的作用。
3.固结体注浆：对于管片连接处的漏水，可以采用固结体注浆的方式
进行堵漏处理。
固结体注浆是指将固结剂注入到漏水处，通过固结剂的固
化作用，形成固结层，从而堵住漏水口。
常用的固结剂有水泥浆、石膏浆等。
4.防渗处理：为了预防盾构隧道的管片漏水问题，可以在施工之前进
行适当的防渗处理。
防渗处理主要包括以下几个方面：一是在管片制造过
程中，对管片进行防水处理；二是在盾构隧道施工过程中，对土层进行加
固或加密，提高土层的密实度和稳定性，从而减小渗漏的可能性；三是在
隧道施工之后，对管片表面进行防水涂层的喷涂，以增加管片的防水性能。
5.检测与监控：定期对盾构隧道进行检测与监控，及时发现并处理漏
水问题，以避免漏水扩大和影响隧道的正常使用。
常用的检测方法有渗透
试验、超声波探伤等。
综上所述，盾构隧道管片堵漏方案可以根据具体情况选择合适的处理
方式，如修补剂、固结体注浆、防渗处理等，以解决管片漏水问题。
另外，建议在隧道施工前进行合理的防渗处理，并定期进行检测与监控，以提前
发现并处理潜在的漏水问题，确保盾构隧道的安全与稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁6号线盾构施工第二合同段文化中心站～乐园站管片修补施工方案编制：审核：审批：城建隧道股份2016年8月目录1、编制依据........................................................... - 1 - 1.1 编制原则.......................................................... - 1 - 1.2 编制依据.......................................................... - 1 -1.3编制围............................................................. - 1 -2、工程概况........................................................... - 1 -3、管片修补........................................................... - 2 - 3.1衬砌管片要求....................................................... - 2 - 3.2管片进场验收与存放................................................. - 2 - 3.3管片损坏的原因..................................................... - 3 -3.4管片修补方法....................................................... - 3 -4、技术质量保证措施................................................... - 6 -5、施工组织情况....................................................... - 6 -6、管片修补后的验收标准............................................... - 7 -1、编制依据1.1 编制原则（1）《盾构法隧道施工与验收规》GB50446-2008；（2）《地下铁道工程施工及验收规》GB50299-2003；1.2 编制依据本施工方案根据以下文件及相关的国家、行业规进行编制。
（1）《普通混凝土配合比设计技术规定》JGJ55—2011；（2）《混凝土结构工程施工及验收规》GB 50204—2011；（3）《地下铁道工程施工及验收规》GB50299-2003；（4）《高强混凝土结构技术规》CECS 104:99；（5）《盾构法隧道施工及验收规》GB50446-2008；（5）相关的施工图纸及图纸会审记录。
1.3编制围本实施性施工组织针对地铁6号线盾构施工第二合同段文化中心站～乐园站盾构区间盾构隧道施工容进行编制。
2、工程概况地铁6号线文化中心站～乐园站区间为盾构区间，区间左线DK31+100.8～DK31+867.206（其中长链10.486m），长766. 892m，约511环；右线DK31+100.8～DK31+867.206，长767.406m，约512环。
区间隧道西起文化中心站，沿乐园道向东敷设，以半径400m的平曲线穿越越秀路，到达乐园站。
区间左线始发后以19.371‰—10‰的纵坡至乐园站；区间右线始发后以19.822‰—10‰的纵坡至乐园站。
本区间左线DK31+475～867.206、右线DK31+410～867.206与Z1线为上下叠线区间，其中6号线在上，Z1线在下，叠线段隧道约392米。
在路路口，5号线区间隧道从6号线、Z1线之间穿过，形成三线交叠区域，起止里程为：左线DK31+804.206～831.206，右线DK31+816.706～845.206。
阳光乐园站本区间隧道采用单层管片衬砌，材料为钢筋混凝土。
管片径5500mm、外径6200 mm，厚度为350mm，幅宽1.5m。
采用六分块方案：三块标准块，两块邻接块，一块封顶块。
封顶块拼装时，径向先搭接2/3再纵向推入1/3。
拼装方式为错缝拼装。
管片接头采用弯螺栓。
3、管片修补3.1衬砌管片要求衬砌表面应密实、光洁、平整，边棱完整无缺损。
衬砌用于拼装前，应予以严格检查，密封垫槽两侧及平面转角处不得有剥落、缺损，大缺角用修补砂浆修补，密封垫沟槽两侧、底面大麻点用修补水泥浆腻干填平，检查合格后方可使用。
3.2管片进场验收与存放3.2.1、管片进场验收与评定管片进场首先由质量人员进行验收并记录后，方可视其质量状况决定是否吊卸。
根据与监理、管片厂技术人员协商，管片依据破损情况划分为：合格、现场修补、退回管片厂三种。
其具体标准如下：①外观整体完好无损，符合规及设计要求，且没有缺角掉边的，定为合格品；②总体外观质量符合要求，仅局部有较小掉角缺边，不影响止水和使用效果的，视为现场修补管片。
管片可以吊卸，但须作现场标识且单独存放。
③管片外观有较大缺角掉边，影响止水效果的，定为退回管片厂管片。
3.2.2、管片存放管片存放实施分区管理，即施工现场将对于存放在管片区的合格管片和现场修补管片进行分区域存放，不得混合存放，以防止不合格管片被误吊入井下，同时也利于现场操作管理。
3.3管片损坏的原因①管片脱模、储存、吊装、运输等过程中操作不当，出现边角破损；②拼装时管片在盾尾中的偏心量太大，管片与盾尾发生磕碰现象，以及盾构推进时盾壳卡坏管片；③管片拼装时相互位置错动，管片与管片间没有形成面接触，盾构推进时在接触点处产生集中应力，造成管片角碎裂；④前一环管片的环面不平，使后一环管片单边接触，在千斤顶的作用下形同跷跷板，管片受到额外的弯矩而断裂。
在封顶块与邻接块的接缝处的环面不平，也会导致邻接块两角断裂；⑤拼装好的邻接块开口量不够，在插入封顶块时间隙偏小，如强行插入，则导致封顶块管片或邻接块管片角崩落；⑥拼装机在操作时转速过大，拼装时管片发生碰撞，边角崩落；⑦隧道机械车辆行走或人为的碰损，尤其是拐角处。
⑧拼装时敲打螺栓造成破损。
⑨管片生产过程因混凝土原材料问题、配合比问题和养护问题而产生的裂缝。
3.4管片修补方法3.4.1修补分类（1）裂缝类型及修补方法（2）管片缺损3.4.2修补材料3.4.3地面破损管片的修补在管片运输、吊运过程中，由于自然碰撞及人为疏忽等原因，管片将出现一些缺角掉边的问题。
对于这些管片，我们将设一名修补工专门负责修补，其修补具体措施如下：(1)首先将破损的管片清理干净，并将破损的残留物去除，然后再次冲洗表面。
(2)第二步是在湿润的待修补表面涂刷一遍修补剂。
(3)第三步是用修补砂浆作为填充物进行修补。
修补后管片经过监理与质量员共同检验，合格后方可下井使用。
3.4.4、隧道破损管片的修补由于盾构推进压力和拼装挤压的原因，管片将出现一些缺角掉边和裂缝的问题。
对此管片我们设两名修补工专门负责修补。
隧道的管片修补前，要对修补部位进行拍照备案，完成后填写衬砌修补记录表，同时，在得到监理的书面批准后方可进行修补。
修补完毕后也要及时拍照，同时得到监理的确认。
针对管片弧面破损的情况，修补时，所用材料应与原管片色泽度相近，以保证管片外观质量。
其修补具体措施如下：(1)表面封闭表面封闭工艺流程如下图所示：（2）补强修补补强修补工艺流程为碎块凿除→钻孔→修复面清理→植筋→涂界面剂→安装网片→涂钢筋阻锈剂→填充修补砂浆。
修补形式如下图所示：1）碎块凿除植筋铁丝网将碎裂处尚未脱落或有裂缝的混凝土凿除，露出坚实基面。
2）钻孔钻孔深度5—10cm，钻孔间距20cm左右。
3）修复面清理先用手动吹风筒清除孔粉尘，再用毛刷蘸水刷洗表面灰尘、碎屑。
4）植筋先往孔中注入植筋胶，随后立即将钢筋按单一方向旋转插到底，确保胶水附着在钢筋及混凝土上。
固化后方可进行下一步操作。
注入胶粘剂时，其灌注方式应不妨碍孔中的空气排出，灌注量应以植入钢筋后有少许胶液溢出为度。
不得采用钢筋从胶桶中粘胶塞进孔洞的施工方法。
5）涂截面剂涂刷界面剂时，沿两个垂直方向进行涂刷，并不少于两遍，确保均匀、无遗漏。
6）安装网片用扎丝把钢筋与网片连接牢固，保护层厚度2cm。
钢筋网片若有锈蚀，应先除锈。
7）涂刷钢筋阻锈剂对裸露的钢筋涂刷钢筋阻锈剂，仔细涂刷，保证所有裸露钢筋涂刷均匀。
8）填补修补砂浆填补砂浆应分层涂抹，用力压实，填补最后一层后表面抹光。
表面抹光后趁湿立即覆盖塑料薄膜（如保鲜膜）保湿养护，养护时间不少于7天，修补颜色应尽量与原混凝土颜色保持一致。
4、技术质量保证措施4.1、技术质量保证措施为了保证管片修补质量，隧道的破损管片将由具有修补经验丰富的人员进行修补。
项目部派专人定期检查管片修补质量，对修补不合格的管片重新进行修补。
4.2、后期养护措施隧道管片四季温度均为正温度，故将采取洒水养护的方式。
为保证养护质量，将设专人负责此项工作。
5、施工组织情况6、管片修补后的验收标准经修补后的管片必须符合《地下铁道工程施工及验收规》、《盾构法隧道施工与验收规》和《地铁管片破损修补指南》及其施工设计图纸的要求，否则应当立即凿除修补填充物重新进行修补直至合格。
同时，应做到：(1)、修补后管片的混凝土表面应保持平整，边角处要求修补后符合设计的边角外形及强度。
(2)、修补后的填充物应与相邻的混凝土粘结良好，无开裂及脱落现象，对大的修补后棱角破损处保证达到设计强度。
(3)、修补区域和相邻的混凝土应尽量避免明显色差。
