一-建筑识图-总图平面讲解
合集下载
建筑施工图识读—总平面图(建筑制图)
6.2 建筑施工图
6.2.1总平面图
8、附近的地形、地物等。 如等高线、道路、水沟、河流、池塘、土坡等 9、指北针或风向频率玫瑰图。 实线表示全年的风向频率, 虚线表示夏季的风向频率
10 建筑施工图
6.2.1总平面图
11、主要经济指标 (1) 用地面积
6.2 建筑施工图
6.2.1总平面图
二、总平面图的内容
1、图名、比例 2、用地红线 土地管理局提供给建设单位的地形图为蓝图，在蓝图上用红笔画定的土地使用范围的线称为用地红线。 总平面图中的粗双点长画线即为用地红线。 3、新建建筑物 用粗实线框表示，并在线框内用数字或者点数来表示建筑层数。
6.2 建筑施工图
6.2.1总平面图
4、新建建筑所处的地形 5、新建建筑的定位 ①利用已有房屋和道路定位 ②用坐标定位 6、新建房屋底层室内地面和室外整平地面的绝对标高。 绝对标高来表示高度数值，单位为m
13.15
7、相邻有关建筑、拆除建筑的大小、位置或范围。 原有建筑用细实线框表示，拟建建筑物用虚线表示，拆除建筑物用细实线表示，并在细实线上打叉。
用地范围内的土地面积 (2)建筑总面积
用地范围内建筑各层建筑面积总和 (3)容积率
总建筑面积与用地面积之比 (4)建筑密度
建筑物的基底面积总和与总用地面积之比 (5)绿地率
绿化面积与建设面积之比
6.2 建筑施工图
6.2.1总平面图
三、总平面图的识读
总平面图的阅读步骤如下: 1、看图名、比例、图例及有关的文字说明 2、了解工程的用地范围、地形地貌和周围环境情况 3、了解新建建筑的平面位置和定位依据 4、了解新建建筑的层数、朝向 5、了解原有建筑物、构筑物和计划扩建的项目等 6、了解道路交通及管线布置情况 7、了解绿化、美化的要求和布置情况 8、了解当地主要风向
建筑平面图识图(精品课件超详细)精选全文
面图投影方向；
（2）查阅图纸目录
查看剖面图。
剖切位置
投影方向 投影方向
2、首层平面图识图要点 楼板
剖面图识读要
点：结合平面
图想立体。
门洞 过梁
梁 门
标高 窗
2、首层平面图识图要点
12、识读索引
符号：断面剖 剖切位置 切位置，详图
编号及页码，
查看详图。
详图在本 页，编号 为1号的
详图
投影方向： 引出线在哪 边往哪边看
M1为双扇 平开门，向
外开启
M4为推拉 门
平面图推拉 门的表达方
法 门的位置、 开启方向及
编号
2、首层平面图识图要点
7、平面图--门识读 要点： （2）查图纸目录， 找到门窗表看门窗 洞口尺寸；
门窗表
类 别
编号
洞口尺寸
数 量
C-1 3300x1800 2
C-2 2700x1800 2
C-3 900x1500 2
楼梯间在平面 图中的位置
点：
（1）楼梯间的
在平面图中的
位置、楼梯的 走向。
楼梯详图所 在页码，建 施图第 6页
ห้องสมุดไป่ตู้
只有上表示底 层；有上有下 表示中间层； 只有下表示顶
层
楼梯的走向
2、首层平面图识图要点 楼梯宽
9、楼梯识读要点： （2）查阅图纸目录， 找到对应楼梯详图， 查看楼梯步数、踏面 宽度和梯段长度以及 休息平台尺寸。
M4门洞距4 号轴线 240mm
M4门洞 宽
1800m m
2、首层平面图识图要点
8、平面图--窗识读要点： （1）看窗编号：窗户编号 一般用C+数字进行编号； （2）查图纸目录，找到门 窗表看门窗洞口尺寸； （3）查图纸目录找到对应 编号门窗大样图看细节。
建筑识图的基本知识：建筑平面图
② 比例用1：100～1：200时(平剖)，砖墙涂红， 钢筋混凝土涂黑，且不画抹灰层(简化的材料 图例)，但易画出楼地面、屋面的面层线；
③ 比例小于1：50的平面图，可以不画抹灰层， 但应画出楼地面的面层线；
④ 比例等于 1：50的平面图，抹灰层的面层线应 根据需要而定；
⑤ 比例大于1：50的平面图，应画出抹灰层的面 层线，并画出材料图例；
3 定位轴线及编号
3 定位轴线及编号
附加轴线的编号，分子为附加轴线的 编号，用阿拉伯数字顺序编写。附加 轴线应用分数表示
3 定位轴线及编号
如字母数字不 够，可用AA、 BA或A1、A2 代替。
定位轴线也可 以分区注写。 “分区号-该区 轴线号”。
3 定位轴线及编号
3 定位轴线及编号
一个详图适用于几个轴线时，应用时注明 有关的轴线编号。
楼梯图例
顶层楼梯平面
3 定位轴线及编号
① 定位轴线指建筑物主要墙、柱等承重构件加上 编号的轴线。
② 定位轴线用细点画线绘制，轴线编号圆为细实 线，直径为8mm（详图上为10mm）。
③ 平面图上横向编号应用阿拉伯数字，从左至右 顺序编写；竖向编号应用大写拉丁字母（I,O,Z 除外）自下而上顺序编写；建筑复杂时可分区 编号。
5 有关的符号
标准详图编号 所在图纸的图 纸号详图编号 标准图册编号
返回主目录
5 有关的符号
详图编号 详图在本 张图上
返回主目录
5 有关的符号
详图编号 详图所在图 纸的图纸号
返回主目录
5 有关的符号
局部剖视详 图的编号准图册 的编号
局部剖视标准 详图的编号
一 建筑平面图的形成、作用、数量
反映新建建筑物的平面形状、房间大 小、位置、相互关系、墙的厚度和材料、 柱的截面形状与尺寸、门窗的类型及位置， 作为施工时放线、砌墙、安装门窗、室内 外装修及编制预算等的重要依据，是建筑 施工中的重要图纸。
③ 比例小于1：50的平面图，可以不画抹灰层， 但应画出楼地面的面层线；
④ 比例等于 1：50的平面图，抹灰层的面层线应 根据需要而定；
⑤ 比例大于1：50的平面图，应画出抹灰层的面 层线，并画出材料图例；
3 定位轴线及编号
3 定位轴线及编号
附加轴线的编号，分子为附加轴线的 编号，用阿拉伯数字顺序编写。附加 轴线应用分数表示
3 定位轴线及编号
如字母数字不 够，可用AA、 BA或A1、A2 代替。
定位轴线也可 以分区注写。 “分区号-该区 轴线号”。
3 定位轴线及编号
3 定位轴线及编号
一个详图适用于几个轴线时，应用时注明 有关的轴线编号。
楼梯图例
顶层楼梯平面
3 定位轴线及编号
① 定位轴线指建筑物主要墙、柱等承重构件加上 编号的轴线。
② 定位轴线用细点画线绘制，轴线编号圆为细实 线，直径为8mm（详图上为10mm）。
③ 平面图上横向编号应用阿拉伯数字，从左至右 顺序编写；竖向编号应用大写拉丁字母（I,O,Z 除外）自下而上顺序编写；建筑复杂时可分区 编号。
5 有关的符号
标准详图编号 所在图纸的图 纸号详图编号 标准图册编号
返回主目录
5 有关的符号
详图编号 详图在本 张图上
返回主目录
5 有关的符号
详图编号 详图所在图 纸的图纸号
返回主目录
5 有关的符号
局部剖视详 图的编号准图册 的编号
局部剖视标准 详图的编号
一 建筑平面图的形成、作用、数量
反映新建建筑物的平面形状、房间大 小、位置、相互关系、墙的厚度和材料、 柱的截面形状与尺寸、门窗的类型及位置， 作为施工时放线、砌墙、安装门窗、室内 外装修及编制预算等的重要依据，是建筑 施工中的重要图纸。
建筑识图—建筑总平面图
三、 建筑总平面图的内容
1、看图名、比例及有关文字说明。 2、了解新建工程的性质与总体布局在用地范围内，了解各建筑物及构筑物的位置、道路、场地和绿 化等布置情况以更及各建筑物的层数。 3、了解新建房屋室内外高差、道路标高及坡度。 4、看总平面图上的指北针或风玫瑰图。 5、查看房屋与管线走向的关系 、管线引入建筑物的位置。 6、规划红线。 7、绿化规划。 8、容筑物施工定位、放线和布置施工现场的依据； 2、了解建筑物所在区域的大小和边界、其他专业（如水、电、暖、煤气）的管线总平面图规划布置 的依据； 3、建设项目开展技术设计的前提的依据； 4、房产、土地管理部门审批动迁、征用、划拨土地手续的前提； 5、城市规划行政主管部门核发建设工程规划许可证、核发建设用地规划许可证、确定建设用地范围 和面积的依据； 6、建设项目是否珍惜用地、合理用地、节约用地的依据； 7、建设工程进行建设审查的必要条件。
"国标"中所规定的几种常用图例
"国标"中所规定的几种常用图例
坐标网格及指北针
建筑总平面图的阅读实例
四、建筑总平面图的识读要点
1、看图名、比例及有关文字说明。 2、熟记总平面图图例，看懂各类建筑物的位置、朝向 、层数以及总平面图中的道路、绿地等。 3、了解新建房屋室内外高差、道路标高及坡度。
一、建筑总平面图的产生 二、建筑总平面图的作用 三、建筑平面图的内容 四、建筑平面图的识读要点
一、建筑总平面图的产生
总平面图是表示建筑物场地总体平面布局的图纸。它以平面图的形式表明建筑区域的地形、地物、 道路、拟建房屋的位置、朝向以及与周围建筑物的关系等情形。
由于图的比例小，房屋和各种地物及建筑设施均不能按真实的水平投影画出，而是采用各种图例 作示意性表达。
建筑总平面图的识读
入门。
建模工具
02
SketchUp提供了丰富的建模工具，可以创建各种形状的二维和
三维模型，满足建筑设计的各种需求。
实时渲染
03
SketchUp支持实时渲染功能，可以在设计过程中实时预览模型
效果，方便设计师进行效果评估和调整。
Revit软件介绍
参数化设计
Revit支持参数化设计，可以通过设置参数 来控制建筑元素的尺寸、形状和位置，提高 设计的精度和可控性。
详细描述
在绘制建筑总平面图时，应注意细节的处理，如线条的粗细、标注的清晰度、比 例尺的准确性等。这些细节的处理能够提高图纸的品质，使其更加专业和具有说 服力。
保证图纸的清晰度与整洁度
总结词
清晰度和整洁度是评价建筑总平面图质量的重要标准，它们直接影响着图纸的可读性和美观度。
详细描述
在绘制建筑总平面图时，应保证图纸的清晰度和整洁度。这包括避免线条交叉、去除不必要的杂物、 保持图纸的整洁等。同时，应使用合适的线条和填充色来突出重点，使图纸更加易于阅读和理解。
协同设计
Revit支持多用户协同设计，可以实现多人同时参与 同一项目的建模和设计工作，提高工作效率。
建筑信息模型
Revit可以创建包含建筑所有信息的模型， 包括几何信息和非几何信息，方便进行建筑 性能分析和施工管理。
谢谢观看
道路与交通组织
确定道路的走向和宽度
根据场地规划和交通需求，合理确定道路的走向和宽度，以保证 交通的顺畅和安全。
安排停车场和车位
根据场地条件和规划要求，合理安排停车场和车位，以满足停车需 求。
组织交通流线
根据场地规划和交通需求，合理组织交通流线，避免交通拥堵和冲 突。
04

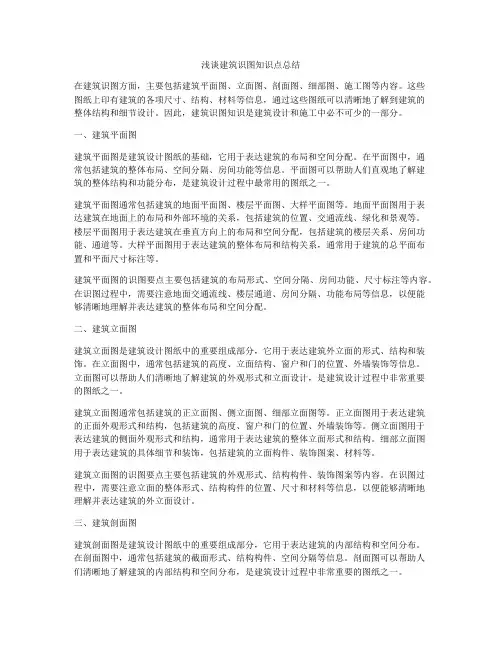

浅谈建筑识图知识点总结
浅谈建筑识图知识点总结在建筑识图方面，主要包括建筑平面图、立面图、剖面图、细部图、施工图等内容。
这些图纸上印有建筑的各项尺寸、结构、材料等信息，通过这些图纸可以清晰地了解到建筑的整体结构和细节设计。
因此，建筑识图知识是建筑设计和施工中必不可少的一部分。
一、建筑平面图建筑平面图是建筑设计图纸的基础，它用于表达建筑的布局和空间分配。
在平面图中，通常包括建筑的整体布局、空间分隔、房间功能等信息。
平面图可以帮助人们直观地了解建筑的整体结构和功能分布，是建筑设计过程中最常用的图纸之一。
建筑平面图通常包括建筑的地面平面图、楼层平面图、大样平面图等。
地面平面图用于表达建筑在地面上的布局和外部环境的关系，包括建筑的位置、交通流线、绿化和景观等。
楼层平面图用于表达建筑在垂直方向上的布局和空间分配，包括建筑的楼层关系、房间功能、通道等。
大样平面图用于表达建筑的整体布局和结构关系，通常用于建筑的总平面布置和平面尺寸标注等。
建筑平面图的识图要点主要包括建筑的布局形式、空间分隔、房间功能、尺寸标注等内容。
在识图过程中，需要注意地面交通流线、楼层通道、房间分隔、功能布局等信息，以便能够清晰地理解并表达建筑的整体布局和空间分配。
二、建筑立面图建筑立面图是建筑设计图纸中的重要组成部分，它用于表达建筑外立面的形式、结构和装饰。
在立面图中，通常包括建筑的高度、立面结构、窗户和门的位置、外墙装饰等信息。
立面图可以帮助人们清晰地了解建筑的外观形式和立面设计，是建筑设计过程中非常重要的图纸之一。
建筑立面图通常包括建筑的正立面图、侧立面图、细部立面图等。
正立面图用于表达建筑的正面外观形式和结构，包括建筑的高度、窗户和门的位置、外墙装饰等。
侧立面图用于表达建筑的侧面外观形式和结构，通常用于表达建筑的整体立面形式和结构。
细部立面图用于表达建筑的具体细节和装饰，包括建筑的立面构件、装饰图案、材料等。
建筑立面图的识图要点主要包括建筑的外观形式、结构构件、装饰图案等内容。
建筑总平面图[优质ppt]
![建筑总平面图[优质ppt]](https://img.taocdn.com/s3/m/5f543b7c0722192e4536f69a.png)
地形复杂的应标出等高线，表 示该地区的地形情况
返回子目录 返回主目录
三 总平面图读图示例
返回主目录
畅想网络 Imagination Network 感谢观看！
文章内容来源于网络，如有侵权请联系我们删除。
表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
返回主目录
二 总平面图的内容及图示方法
1. 图 线 2. 比 例 3. 图 例 4. 坐标标注 5. 尺寸与标高 6. 其他内容
返回子目录 返回主目录
4 坐标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示；
施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
2 比例
总平面图包括的范围较大，绘制时的比 例一般都比较小，一般采用1：500、 1：1000、1：2000的比例。 总平面图上标注的尺寸，一律以米为单位， 保留两位小数。
返回子目录 返回主目录
图例
常用总平面图图例采用《建筑制图》规范 中采用的图例，如图中采用规范中没有的 图例，则应在总平面图下面详细说明。
返回子目录 返回主目录
三 总平面图读图示例
返回主目录
畅想网络 Imagination Network 感谢观看！
文章内容来源于网络，如有侵权请联系我们删除。
表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
返回主目录
二 总平面图的内容及图示方法
1. 图 线 2. 比 例 3. 图 例 4. 坐标标注 5. 尺寸与标高 6. 其他内容
返回子目录 返回主目录
4 坐标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示；
施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
2 比例
总平面图包括的范围较大，绘制时的比 例一般都比较小，一般采用1：500、 1：1000、1：2000的比例。 总平面图上标注的尺寸，一律以米为单位， 保留两位小数。
返回子目录 返回主目录
图例
常用总平面图图例采用《建筑制图》规范 中采用的图例，如图中采用规范中没有的 图例，则应在总平面图下面详细说明。
建筑平面图的识读PPT课件
2、阅读平面图的方法、步骤，首先，要从轴线开始，轴线 是控制线，对整个建筑起控制作用。从三道尺寸线开始： 可以看到建筑物在本层的总外包尺寸，即总长和总宽；房 间的开间和进深，再看墙的厚度或柱子的尺寸还要看清楚 墙或柱子是否偏心；再看门、窗的位置、尺寸和开启方向， 门、窗的位置是居轴线中还是靠墙的内皮或外皮设置的。 没轴线两边如果遇一有墙垛凹进或凸出等，在平面图中应 加以注意。
3-1 3-2 3-3 3-4 3-5 3-6
3-B
3
3-A 1-E
1
1-C 1-B 1-A
2-J
2-H
2-G
2-F
2
2-E
2-D
2-C
2-B 2-A
1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-1
2-2 建筑识图课件
10
特殊定位轴线
5
4
圆形平面图编号 径向宜
用阿拉伯数字从左下角开始，逆
建筑识图课件
22
六、建施图的绘制与阅读
（一）、建筑施工图一般的绘图步骤
通常先按建施图布置的基本要求布置图面，注意预留标注尺寸、标高等所 需图幅，然后依平面图、立面图、剖面图、详图的顺序画建施图底稿。同一图 纸上底稿均完成后，才加深图线。 1、图面的布置 （1）平面图的方向宜与总平面图一致，其长边宜与横式幅面图纸的长边一致； （2）同一图纸上绘制多于一层的平面图时，各层平面图，宜按层数由低向高 的顺序从下至上或从左至右布置； （3）相邻的立面图或剖面图，宜绘制在同一水平线上，图内相关的尺寸、标 高，宜标注在同一竖线上。同一张图纸上，平、立、剖面图尽可能按投影关系 配置。
建筑识图课件
15
5、标高标注平面图中应标注不同楼层地面高度（装修后的完成
建筑构造与识图—总平面图
内的总体布置图。 主要内容： 1. 场地所处的位置和大小 2. 新建房屋在场地内的位置、房屋之间的距离 3. 房屋的方位（用指北针表示、有时用风玫瑰） 4. 新建房屋首层室内地坪与室外地坪及道路的绝对标高 5. 场地的道路布置与绿化安排 6. 扩建房屋的预留用地
5.9总平面图的识读
总平面图 总平面识图步骤：
1. 读图名，看比例，明位置、辨朝向
2. 读图例，识环境，了解新建筑的层数、周围原有建筑物、道 路、绿化等情况
3. 读标高与尺寸，了解建筑物的建筑面积和使用面积、室内和室 外标高、与周围建筑物 场地所处的位置和大小
2. 新建房屋在场地内的位置、 房屋之间的距离
3. 房屋的方位（用指北针表 示、有时用风玫瑰）
4. 新建房屋首层室内地坪与室 外地坪及道路的绝对标高
5. 场地的道路布置与绿化安排
6. 扩建房屋的预留用地
识读步骤和目录、总平面图识图
学习目标：掌握建筑总平面图的图示内容、图示方法和识读方法。 。
5.7房屋建筑工程图的识读方法与步骤
标高符号
原则：先整体后局部、先文字后图样、先图形后尺寸、各类图纸联系起来看
总体了解 顺序识读 前后对照 重点细读
5.8首页图的识读
首页图 首页图和建筑总平面图说明了该建筑的建造概况，是施工定位、土方石洞 及绘制水、暖、电等管线总平面图和施工总平面图的依据。
首页图包括图纸目录及工程设计的总说明，如工程设计的依 据、设计标准、施工要求等。
图纸目录：图纸数量、编号等。
设计说明：工程概况、建筑结构类型、主要结构施工要求、需 统一说明的用料和做法、本次使用的标准图集代号等。
5.8首页图的识读
首页图
图纸目录：图纸数 量、编号等。
5.9总平面图的识读
总平面图 总平面识图步骤：
1. 读图名，看比例，明位置、辨朝向
2. 读图例，识环境，了解新建筑的层数、周围原有建筑物、道 路、绿化等情况
3. 读标高与尺寸，了解建筑物的建筑面积和使用面积、室内和室 外标高、与周围建筑物 场地所处的位置和大小
2. 新建房屋在场地内的位置、 房屋之间的距离
3. 房屋的方位（用指北针表 示、有时用风玫瑰）
4. 新建房屋首层室内地坪与室 外地坪及道路的绝对标高
5. 场地的道路布置与绿化安排
6. 扩建房屋的预留用地
识读步骤和目录、总平面图识图
学习目标：掌握建筑总平面图的图示内容、图示方法和识读方法。 。
5.7房屋建筑工程图的识读方法与步骤
标高符号
原则：先整体后局部、先文字后图样、先图形后尺寸、各类图纸联系起来看
总体了解 顺序识读 前后对照 重点细读
5.8首页图的识读
首页图 首页图和建筑总平面图说明了该建筑的建造概况，是施工定位、土方石洞 及绘制水、暖、电等管线总平面图和施工总平面图的依据。
首页图包括图纸目录及工程设计的总说明，如工程设计的依 据、设计标准、施工要求等。
图纸目录：图纸数量、编号等。
设计说明：工程概况、建筑结构类型、主要结构施工要求、需 统一说明的用料和做法、本次使用的标准图集代号等。
5.8首页图的识读
首页图
图纸目录：图纸数 量、编号等。
【教学课件】建筑总平面图
实地测量： ➢假设学校拟建一幢宿舍楼，确定位置、朝向以及周围环境（ 原有建筑、交通道路、绿化、地形）等情况。 ➢学生分组到校园各区域实地查看各功能区布局，收集相关信 息； ➢汇总各组所掌握的信息及数据，形成校园总平面图的轮廓。 绘制图纸： ➢根据汇总信息按照总平面图图例和内容要求绘制出简单的校 园总平面图。
Network Optimization Expert Team
11
❖四、总平面图总图平面 例图图例
名称 新建建筑物
图例
附
注
用粗实线表示，可用 表示入口，在图形
内右上角用点数或数字表示层数。
原有建筑物
计划扩建的预 留地或建筑物
用细实线表示。 用中虚线表示。
拆除的建筑物
用细实线表示。
围墙及大门
上图为实体性质的围墙，下图为 通透性质的围墙，若仅表示围墙 时不画大门。
图例
附
注
左、右图为底卸式，中图为侧卸式
冷却塔（池） 水塔、贮罐 水池、坑槽
应注明冷却塔或冷却池
左图为水塔或立式贮罐，右图 为卧式贮罐
也可以不涂黑
名称
总平面图图例续
图例
附
注
明溜矿槽（井）
斜井或平洞 烟囱 台阶
实线为烟囱下部直径，虚线为基础, 必要时可注写烟囱高度和上、下口直径
箭头指向表示向下
露天桥式起重机
Network Optimization Expert Team
总平面图图例续
名称
图例
附
注
拆除的道路
计划扩建的道路
人行道
桥梁
绿化乔木 常绿阔叶灌木
草坪
左图为公路桥，右图为铁路桥。 左图为落叶阔叶乔木，右图为常 绿针叶树。
Network Optimization Expert Team
11
❖四、总平面图总图平面 例图图例
名称 新建建筑物
图例
附
注
用粗实线表示，可用 表示入口，在图形
内右上角用点数或数字表示层数。
原有建筑物
计划扩建的预 留地或建筑物
用细实线表示。 用中虚线表示。
拆除的建筑物
用细实线表示。
围墙及大门
上图为实体性质的围墙，下图为 通透性质的围墙，若仅表示围墙 时不画大门。
图例
附
注
左、右图为底卸式，中图为侧卸式
冷却塔（池） 水塔、贮罐 水池、坑槽
应注明冷却塔或冷却池
左图为水塔或立式贮罐，右图 为卧式贮罐
也可以不涂黑
名称
总平面图图例续
图例
附
注
明溜矿槽（井）
斜井或平洞 烟囱 台阶
实线为烟囱下部直径，虚线为基础, 必要时可注写烟囱高度和上、下口直径
箭头指向表示向下
露天桥式起重机
Network Optimization Expert Team
总平面图图例续
名称
图例
附
注
拆除的道路
计划扩建的道路
人行道
桥梁
绿化乔木 常绿阔叶灌木
草坪
左图为公路桥，右图为铁路桥。 左图为落叶阔叶乔木，右图为常 绿针叶树。
建筑总平面图知识讲解
返回子目录 返回主目录
4 标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示；
施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录
4 坐标标注
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
2 比例
总平面图包括的范围较大，绘制时的比 例一般都比较小，一般采用1：500、 1：1000、1：2000的比例。 总平面图上标注的尺寸，一律以米为单位， 保留两位小数。
返回子目录 返回主目录
3 图例
常用总平面图图例采用《建筑制图》规范 中采用的图例，如图中采用规范中没有的 图例，则应在总平面图下面详细说明。
返回子目录 返回主目录
返回子目录 返回主目录
返回子目录 返回主目录
4 坐标标注
新建筑物的定位方式有三种： 利用新建建筑与原有建筑或道路中心线的
距离确定新建建筑的位置 利用施工坐标确定新建建筑物的位置 利用大地测量坐标确定新建建筑的位置
地形复杂的应标出等高线，表 示该地区的地形情况
返回子目录 返回主目录
三 总平面图读图示例
返回主目录
表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
4 标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示；
施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录
4 坐标标注
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
2 比例
总平面图包括的范围较大，绘制时的比 例一般都比较小，一般采用1：500、 1：1000、1：2000的比例。 总平面图上标注的尺寸，一律以米为单位， 保留两位小数。
返回子目录 返回主目录
3 图例
常用总平面图图例采用《建筑制图》规范 中采用的图例，如图中采用规范中没有的 图例，则应在总平面图下面详细说明。
返回子目录 返回主目录
返回子目录 返回主目录
返回子目录 返回主目录
4 坐标标注
新建筑物的定位方式有三种： 利用新建建筑与原有建筑或道路中心线的
距离确定新建建筑的位置 利用施工坐标确定新建建筑物的位置 利用大地测量坐标确定新建建筑的位置
地形复杂的应标出等高线，表 示该地区的地形情况
返回子目录 返回主目录
三 总平面图读图示例
返回主目录
表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
建筑识图(很完整的)
4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行 5.26.20215.26.202108:3008:3008:30:5708:30:57
2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年五月二十六日2021 年5月26日星期三
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Wednesday, May 26, 2021May 21Wednesday, May 26, 20215/26/2021
3．附近的地形情况。一般用等高线表示，由等高线可 以分析出地形的高低起伏情况。
4．道路 主要表示道路位置、走向以及与新建建筑的联系等。 5．风向频率玫瑰图。 风玫瑰用于反映建筑场地范围内常年主导风向和六、七、八三个月的主导风向（虚 线表示），共有16个方向，图中实线表示全年的风向频率，虚线表示夏季（六、七、
基础位于墙或柱的下部，属于承重构件，起承重作用，
6.1 概述
2.墙或柱 墙和柱都是将荷载传递给基础的承重构件。墙还起围
成房屋空间和内部水平分隔的作用。墙按受力情况可分为 承重墙和非承重墙；按位置可分为内墙和外墙；按方向可 分为纵墙和横墙。两端的横墙通常称为山墙 3.楼地面
《建筑构造与识图》--总平面说明总平面图
三、建筑设计说明
介绍相关国标 （1）结构设计年限 ） 建筑结构可靠度设计统一标准GB 50068-2001 建筑结构可靠度设计统一标准 表1.0.5 设计使用年限分类
类别 1 2 3 4 设计使用年限（年） 5 25 50 100 示例 临时性结构 易于替换的结构构件 普通房屋和构筑物 纪念性建筑和特别重要的建筑结 构
（三）识读总平面图示例
1、小区的风向、方位和范围 、小区的风向、 2、新建房屋的平面轮廓形状、大小、朗 、新建房屋的平面轮廓形状、大小、 层数、位置和室内外地面标高。 向、层数、位置和室内外地面标高。 3、新建房屋周围的环境以及附近的建筑 、 道路、绿化等布置。 物、道路、绿化等布置。
总平面图示例
总平面图常用图例
国标有关规定
1. 比例1∶2000，1∶1000，1∶500等。 比例1 2000， 1000， 500等 2. 图例 表5-4。 3. 线型：主要部分选用粗线，其它部分选用 线型：主要部分选用粗线， 中粗线和细线。例如总平面图中，新建建 中粗线和细线。例如总平面图中， 筑物采用粗实线；绘制管线综合图时， 筑物采用粗实线；绘制管线综合图时，管 线采用粗实线。 线采用粗实线。
三、建筑设计说明
读建筑施工图说明：教材附图、图集（私人别墅） ［浏览］ 归纳与讲解：建筑设计说明主要说明工程的概况 和总的要求。内容包括工程设计依据（如工程地 质、水文、气象资料）；设计标准（建筑标准、 结构荷载等级、抗震要求、耐火等级、防水等 级）；建设规模（占地面积、建筑面积）；工程 做法（墙体、地面、楼面、屋面等的做法）及材 料要求。
二、总平面图的图示内容和识图步骤 动画演示
6、新建建筑（粗实线） 新建房屋的平面轮廓形状、大 、新建建筑（粗实线） 小、朝向、层数、位置和室内外地面标高 7、拟建建筑（中虚线） 、拟建建筑（中虚线） 8、乔木、草地 、乔木、 9、标高 室内地坪±0.000与绝对标高关系。 室内地坪± 与绝对标高关系。 、 与绝对标高关系
建筑识图及总平面图
船舶运输
泊位数一旺个季泊的位月的运通货 （过吨 （量能 ）吨）力
码头岸线长 n度 (La)
n为泊位数；a为船舶之间的间距；L船舶的长度
铁路站台
1 站台宽度7～12m； 2 站台边缘顶面应高出轨顶1.1m，边缘距铁路 中心线的水平距离为1.75m； 3 站台长度一般为220m，当受地形等条件限制 时，可适当缩短，但不应少于128m； 4 站台上应设罩棚，其柱边与站台边缘净距不应 小于2m，其檐高和挑出长度应符合铁路专用线 的限界规定
｜
｜
｜
－－－－
－－－－｜－－－－｜－－－｜－－－｜－－－－－－－
１５００吨冷库｜
｜
｜
｜
｜ ５００｜ ６５｜ ３５｜ ６００
５００头屠宰｜
｜
｜
｜
－－－－－－
－－｜－－－－｜－－－｜－－－｜－－－－－－－
５０００吨冷库｜
｜
｜
｜
｜ ７５０｜１００｜ ５０｜ ９００
１０００头屠宰｜
｜
｜
｜
－－－－－－－－｜－－－－｜－－－｜－－－｜－－－－－－－
１００００吨冷库｜
｜
｜
｜
｜１８００｜１４０｜ ６０｜２０００
２０００头屠宰｜
｜
｜
｜
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
热源
屠宰车间级别｜班宰能力（头／班）｜生产用蒸汽量（公斤／时）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
１级｜
２０００ ｜４０００Fra bibliotek２级｜
１０００ ｜
工艺流程图
库址选择
1.交通运输 2.征地条件 3.区域环境 4.地形、地质条件 5.水源 6.电源 7.热源 8.冷库库址的选择应符合下列规定 9.库址选择的方法和步骤
建筑施工图识读-1总平面图识读
情境三：建筑施工图识读子情境一：总平面图识读一、屋建筑工程图的产生建造一幢房屋需要经历设计和施工两个过程，设计时需要把想象的房屋用图形表达出来，这种图形统称为房屋建筑工程图，简称房屋建筑图。
设计工作是多快好省的完成基本建设任务的重要环节。
设计人员首先要认真学习有关基本建设的方针政策，了解工程任务的具体要求，进行调查研究，收集设计资料。
一般房屋的设计过程包括两个阶段，即初步设计阶段和施工图设计阶段。
对于大型的、比较复杂的工程，采用三个设计阶段，即在初步设计阶段之后增加一个技术设计阶段，来解决各工种之间的协调等技术问题。
初步设计阶段的任务是经过多方案的比较，确定设计的初步方案，画出简略的房屋设计图（也称初步设计图），用以表明房屋的平面布置、立面处理、结构形式等内容；施工图设计阶段是修改和完善初步设计，在已审定的初步设计方案的基础上，进一步解决各种实用和技术问题，统一各工种之间的矛盾，在满足施工要求及协调各专业之间关系后最终完成设计。
初步设计图和施工图在图示原理和方法上是一致的，它们仅在表达内容的深度上有所区别。
初步设计图是设计过程中用来研究、审批的图样，因此比较简略；施工图是直接用来指导施工的图样，要求表达完整，尺寸齐全、统一无误。
二、房屋建筑工程图的分类房屋建筑工程图是指导施工的一套图纸。
它使用正投影的方法把所设计的房屋的大小、外部形状、内部布置和室内外装修，各部结构、构造、设备等的做法，按照建筑制图国家标准规定，用建筑专业的习惯画法详尽、准确地表达出来，并注写尺寸和文字说明。
一套房屋工程图，根据其内容和作用不同，一般分为：（1）施工首页图（简称首页图）包括图纸目录和设计总说明。
（2）建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图等。
（3）结构施工图（简称结施）包括结构设计说明、结构布置平面图和各种结构构件的结构详图。
（4）设备施工图（简称设施）包括给水排水、采暖通风、电气设备平面布置图、系统图和详图等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.作用 新建房屋定位、施工放线、布置施工现场的依据。
二、总平面图的图示内容
1.表明新建区的总体布局 2.确定新建建筑物的平面位置 3.建筑物首层室内地面、室外整平地面的绝对标 高 4.指北针和风玫瑰图 5.水、暖、电等管线及绿化布置情况 6.扩建房屋的预留地
三、总平面图的图示特点
1.绘图比例较小 2.用图例表示其内容 3.图中尺寸单位为米，注写到小数点后
图纸编号。
某招待所底层平面图
屋顶平面图
屋顶平面图，主要要注意几点： 1：要画出水流箭头； 2：标住上人孔； 3：计算出漏水口间距和个数
三、建筑平面图的图示特点
1.绘图比例 常选用1：100，也可根据图面的大小选用1：
50或1：200，局部放大为1：50，对于范围 较大的平面图选用1：200。
三、建筑平面图的图示特点
某招待所总平面图
第三节 建筑平面图
一、建筑平面图概述
1.什么是建筑平面图 2.建筑平面图的用途 3.建筑平面图的形成 4.平面图命名
二、建筑平面图的图示内容
1.房屋建筑平面形状及平面房间布局 2.水平及竖向交通状况 3.门窗洞口的位置、大小、形式及编号 4.建筑构配件尺寸、材料 5.定位轴线及编号 6.室内、外地面标高 7.室外构配件 8.综合反映其它各工种对土建的要求 9.有关符号 10.文字说明
寸。 第一道尺寸：细部尺寸，标注房屋外墙的墙段及门窗洞
口尺寸。 第二道尺寸：轴线尺寸，标注房屋的开间、进深。 第三道尺寸：总尺寸，标注房屋水平方向总长、总宽。 （2）内部尺寸：标出各房间的长、宽方向的净空尺寸，
墙厚及与轴线的关系、柱的截面、房屋内部门窗洞口、 门垛等细部尺寸。
四、建筑平面图读图注意事项
房屋建筑识图
导言
1.本节课学习的主要内容 建筑总平面图和建筑平面图。 2.具体知识 （1）建筑总平面图的用途、图示内容和特点。 （2）建筑平面图的形成、图示内容和图示特点。 （3）正确阅读建筑总平面图和平面图。
第二节 建筑总平面图
一、总平面图的用途
1.概念 总平面图：主要表示整个建筑基地的总体布局，具体 表达新建房屋的位置、朝向以及周围环境（原有建筑、 交通道路、绿化、地形）基本情况的图样。
2.图线 （1）被剖切到的墙、柱等构件的断面轮廓线—粗 实线； （2）未剖切到构件的可见轮廓线—中实线，如窗 台、台阶、花台、梯段等； （3）细部构造、尺寸线、尺寸界线、标高符号
等—细实线。
三、建筑平面图的图示特点
3.用图例表示各构、配件 4.平面图的尺寸标注 （1）外部尺寸：在水平方向和竖直方向各标注三道尺
两位
四、总平面图的阅读要点
1、了解工程性质、绘图比例、文字说明，熟悉常用图 例。 2、在用地范围内，建筑物（新建、原有、拟建、拆 除）、周围环境、道路的布置。 3、了解地形地貌 从高低起伏可知道地面的坡向、排水方向。 4、了解新建房屋室内外高差、道路标高及坡度。 5、查看房屋与管线走向的关系、管线引入建筑物的位 置。 6、查找新建房屋的定位依据。
1.看图名 2.阅各
部位的标高。
4.阅读门窗统计表 5.在底层平面图中，详细阅读剖切符号的剖切位置和详
图索引标志、指北针和风玫瑰图。
6.熟悉建筑平面图的常用图例及所表示的内容。 7.阅读标题栏及文字说明，了解工程性质、绘图比例及
二、总平面图的图示内容
1.表明新建区的总体布局 2.确定新建建筑物的平面位置 3.建筑物首层室内地面、室外整平地面的绝对标 高 4.指北针和风玫瑰图 5.水、暖、电等管线及绿化布置情况 6.扩建房屋的预留地
三、总平面图的图示特点
1.绘图比例较小 2.用图例表示其内容 3.图中尺寸单位为米，注写到小数点后
图纸编号。
某招待所底层平面图
屋顶平面图
屋顶平面图，主要要注意几点： 1：要画出水流箭头； 2：标住上人孔； 3：计算出漏水口间距和个数
三、建筑平面图的图示特点
1.绘图比例 常选用1：100，也可根据图面的大小选用1：
50或1：200，局部放大为1：50，对于范围 较大的平面图选用1：200。
三、建筑平面图的图示特点
某招待所总平面图
第三节 建筑平面图
一、建筑平面图概述
1.什么是建筑平面图 2.建筑平面图的用途 3.建筑平面图的形成 4.平面图命名
二、建筑平面图的图示内容
1.房屋建筑平面形状及平面房间布局 2.水平及竖向交通状况 3.门窗洞口的位置、大小、形式及编号 4.建筑构配件尺寸、材料 5.定位轴线及编号 6.室内、外地面标高 7.室外构配件 8.综合反映其它各工种对土建的要求 9.有关符号 10.文字说明
寸。 第一道尺寸：细部尺寸，标注房屋外墙的墙段及门窗洞
口尺寸。 第二道尺寸：轴线尺寸，标注房屋的开间、进深。 第三道尺寸：总尺寸，标注房屋水平方向总长、总宽。 （2）内部尺寸：标出各房间的长、宽方向的净空尺寸，
墙厚及与轴线的关系、柱的截面、房屋内部门窗洞口、 门垛等细部尺寸。
四、建筑平面图读图注意事项
房屋建筑识图
导言
1.本节课学习的主要内容 建筑总平面图和建筑平面图。 2.具体知识 （1）建筑总平面图的用途、图示内容和特点。 （2）建筑平面图的形成、图示内容和图示特点。 （3）正确阅读建筑总平面图和平面图。
第二节 建筑总平面图
一、总平面图的用途
1.概念 总平面图：主要表示整个建筑基地的总体布局，具体 表达新建房屋的位置、朝向以及周围环境（原有建筑、 交通道路、绿化、地形）基本情况的图样。
2.图线 （1）被剖切到的墙、柱等构件的断面轮廓线—粗 实线； （2）未剖切到构件的可见轮廓线—中实线，如窗 台、台阶、花台、梯段等； （3）细部构造、尺寸线、尺寸界线、标高符号
等—细实线。
三、建筑平面图的图示特点
3.用图例表示各构、配件 4.平面图的尺寸标注 （1）外部尺寸：在水平方向和竖直方向各标注三道尺
两位
四、总平面图的阅读要点
1、了解工程性质、绘图比例、文字说明，熟悉常用图 例。 2、在用地范围内，建筑物（新建、原有、拟建、拆 除）、周围环境、道路的布置。 3、了解地形地貌 从高低起伏可知道地面的坡向、排水方向。 4、了解新建房屋室内外高差、道路标高及坡度。 5、查看房屋与管线走向的关系、管线引入建筑物的位 置。 6、查找新建房屋的定位依据。
1.看图名 2.阅各
部位的标高。
4.阅读门窗统计表 5.在底层平面图中，详细阅读剖切符号的剖切位置和详
图索引标志、指北针和风玫瑰图。
6.熟悉建筑平面图的常用图例及所表示的内容。 7.阅读标题栏及文字说明，了解工程性质、绘图比例及
