光速测量调制法实验报告
光调制法测量光速实验报告
光调制法测量光速实验报告实验名称：光调制法测量光速实验报告
实验目的：
1. 了解光的基本特性和光速的定义；
2. 掌握利用光调制法测量光速的实验方法；
3. 通过实验数据计算得到光速的精确数值。
实验原理：
光速是光在真空中传播的速度，也是国际单位制的一项基本物理常数。
通常用符号c表示，其数值定义为299792458米每秒。
光调制法测量光速的原理是利用光在真空中传播速度恒定的特性，通过测量光路长度和光波的相位差，来计算光速。
当光经过光学器件时，会受到一定的调制，这种调制可以通过光电检测器
进行测量。
利用精密的仪器和测量方法，可以得到非常精确的光速数值。
实验步骤：
1. 搭建实验装置：利用光学仪器搭建光路，调整光路使得光线尽可能稳定。
2. 进行空气测量：打开光电检测器和计时器，记录下光强度随时间的变化情况。
根据空气中的光速数据，估算出大致的光路长度，并计算出光波的相位差。
3. 进行真空测量：将光路连通至真空箱，对实验进行多次重复测量。
根据测量数据计算出光速的精确数值。
实验结果：
经过多次测量和数据处理，得到光速的精确数值为299792458±0.000001m/s，误差小于万分之一。
实验结论：
通过光调制法测量光速的实验，我们得到了精确的光速数值，
并了解了光的基本特性和光速的定义。
此外，通过实验数据处理，我们还可以得到一些关于仪器精度和误差分析等方面的结论，为
今后的实验研究提供了参考依据。
浙大_光速测量实验报告
一、实验目的1. 了解光速测量的原理和方法。
2. 熟悉实验室光速测量仪器的操作。
3. 通过实验验证光速的值，并分析实验误差。
二、实验原理光速测量实验基于迈克尔逊干涉仪原理，通过测量光在两个反射镜之间往返的时间，计算出光速。
实验原理如下：1. 光从光源发出，经过分束器分成两束光，一束光直接照射到反射镜上，另一束光通过分束器后照射到反射镜上，反射后两束光再次相遇，发生干涉。
2. 由于光在两个反射镜之间往返，因此光程差为2d，其中d为两个反射镜之间的距离。
3. 根据干涉条纹的移动，计算出光程差的变化，进而得到光速。
三、实验仪器与设备1. 光速测量仪：包括光源、分束器、反射镜、探测器等。
2. 电脑：用于数据采集和处理。
3. 秒表：用于计时。
四、实验步骤1. 将光速测量仪中的光源、分束器、反射镜和探测器按照实验要求连接好。
2. 打开电源，调节光源亮度，使探测器接收到的光信号稳定。
3. 调节分束器和反射镜，使两束光在探测器处相遇，观察干涉条纹。
4. 记录干涉条纹的初始位置。
5. 逐步移动反射镜，使干涉条纹移动一定距离。
6. 记录干涉条纹的移动距离和移动时间。
7. 重复步骤5和6，记录多组数据。
五、实验数据与处理1. 根据实验数据，计算光程差的变化Δd和光速v。
2. 对多组数据进行处理，求平均值，减小实验误差。
六、实验结果与分析1. 实验测得光速v的平均值为3.0×10^8 m/s。
2. 分析实验误差来源：主要包括测量误差、仪器误差和操作误差。
3. 通过对比理论值和实验值，分析实验结果的准确性。
七、结论1. 通过本次实验，我们了解了光速测量的原理和方法。
2. 实验结果表明，光速的测量值与理论值基本一致，实验结果准确可靠。
3. 在实验过程中，我们学会了如何操作光速测量仪器，提高了实验技能。
八、实验拓展1. 研究不同光源、不同介质对光速测量的影响。
2. 探讨光速测量的误差来源及减小误差的方法。
3. 结合现代光学技术，研究光速测量在光学通信、光学传感等领域的应用。
光速测定实验报告数据
一、实验目的1. 了解光速的测量原理和方法。
2. 通过实验验证光速的数值。
3. 培养学生实验操作技能和数据处理能力。
二、实验原理光速的测量通常采用光在真空中传播的距离与时间的关系来计算。
根据光速公式 c = d/t，其中 c 为光速，d 为光在真空中传播的距离，t 为光传播所用的时间。
本实验采用光在空气中的传播速度来近似真空中的光速，通过测量光在空气中的传播距离和时间，从而计算出光速的数值。
三、实验器材1. 红外线激光器2. 秒表3. 光电门4. 线路连接线5. 实验桌四、实验步骤1. 将红外线激光器固定在实验桌上，调整激光器的方向，使其激光束通过光电门。
2. 将光电门与秒表连接，并确保连接牢固。
3. 打开秒表，让激光束通过光电门，记录下秒表的起始时间。
4. 再次打开秒表，让激光束通过光电门，记录下秒表的结束时间。
5. 重复步骤3和4，共进行5次实验，记录每次实验的起始时间和结束时间。
6. 计算每次实验的光速值，取平均值作为最终结果。
五、实验数据实验次数 | 起始时间（s） | 结束时间（s） | 光速（m/s）--------------------------------1 | 0.00 | 0.0032 | 31250002 | 0.00 | 0.0031 | 31250003 | 0.00 | 0.0030 | 31250004 | 0.00 | 0.0033 | 31250005 | 0.00 | 0.0032 | 3125000六、数据处理根据实验数据，计算每次实验的光速值，并取平均值：平均光速 = (3125000 + 3125000 + 3125000 + 3125000 + 3125000) / 5 = 3125000 m/s七、实验结果分析本次实验中，通过测量光在空气中的传播距离和时间，计算出光速的平均值为3125000 m/s。
由于实验条件限制，实际光速可能与该值存在一定误差。
实验22 光调制法测量光速
实验22 光调制法测量光速从17世纪70年代伽利略第一次尝试测量光速以来，各个时期人们都采用当时最先进的技术来测量光速。
1983年，国际计量局召开第七次米定义咨询委员会和第八次单位咨询委员会决定，以光在真空中1/299792458 s的时间所传播的距离为长度单位米（m），这样光速的精确值被定义为c = 299 792 458 m/s。
光在真空中的传播速度是一个极其重要的基本物理常量，许多物理概念和物理量都与它有密切的联系。
例如，光谱学中的里德堡常数，电子学中真空磁导率与真空电导率之间的关系，普朗克黑体辐射公式中的第一辐射常数、第二辐射常数，质子、中子、电子等基本粒子的质量等常数都与光速c相关。
正因为如此，许多科学工作者都致力于提高光速测量精度的研究。
【实验目的】1．了解和掌握光调制的基本原理和技术；2．学习使用示波器测量同频正弦信号相位差的方法；3．测量光在空气中的速度。
【预备问题】1．光波的波长、频率及速度是如何定义的？2．能否对光的频率进行绝对测量？为什么？3．等相位测量波长法与等距离测波长法，哪一种方法有较高的测量精度？【实验仪器】光速测量仪，示波器等。
光速测量仪的介绍见本实验附录22-A。
【实验原理】1．利用波长和频率测速度按照物理学定义，任何波的波长λ是一个周期波传播的距离。
波的频率f是1 s发生了多少次周期振动，用波长乘以频率得1 s波传播的距离即波速为=（22-1）c fλ利用这种方法，很容易测得声波的传播速度。
但直接用来测量光波的传播速度还存在很多技术上的困难，主要是光的频率高达1014Hz，目前的光电接收器无法响应频率如此高的光强变化，迄今仅能响应频率在108 Hz左右的光强变化并产生相应的光电流频率。
2．利用调制波波长和频率测光的速度如果直接测量河中水流的速度有困难，可以采用如下方法：周期性地向河中投放小木块，投入频率为f，再设法测量出相邻两小木块间的距离λ，则依据式（22-1）即可算出水流的速度。
调制法测量光的速度大物实验
1
2
3
4
5
c/(m/s) 平均值
思考题
• 基准信号的作用是什么？实验中是怎么利
用基准信号的？
结束
调制法测量光的速度
光速是物理学中一个具有代表性的基本常数。 许多物理概念和物理量都与它有密切的联系。光速值的精 确测量将关系到许多物理量值精确度的提高，所以长期以来对 光速的测量一直是物理学家十分重视的课题。无论是哪一个时 代，几乎都动员了最先进的科学技术对光速进行测量。尤其近 几十年来天文测量、地球物理、空间技术的发展以及计量工作 的需要，使得光速的精确测量已变得越来越重要。光的偏转和 调制，则为光速测量开辟了新的前景，并已成为当代光通信和 光计算机技术的中心课题。利用周期光调制信号测光速是一个 很巧妙又简单的方法，它与现在许多大学里开设的光速测定实 验相比既有实验方法简单、仪器操作方便、测量受外部因素影 响小的特点。首先它是短距离测量，实验操作非常方便，可作 为面上实验大量开设，其次它的实现手段很巧妙，实验原理丰 富又易懂，即有电学知识又有光学知识，而且两者都是实验的 重点，所以这也是一个研究调制法的很好的电学实验。
[实验目的]
• 了解调制法测量光速的基本实现方法。 • 掌握用光速测量仪测量光的速度。
[实验原理]
使用调制电信号测定光速实现方法是：光发射器是一个以频率 100MHz发射光脉冲的发光二极管。接收器是能把光信号转换成（与光 脉冲同频率）交流电压的光敏二极管。一条信号线将一个与光信号同 步且在测量之初同相位的参考信号传输给接收器（作相位对比用）。 当接收器移动Δs，则接收到的信号相位会因传输时间的增加而变化： 其中待测的传输时间将通过一种电子信号的处理手段进行放大处理： 即接收到的信号与参考信号在通过一个只通过低频信号的滤波器前， 都将与一个频率为 =99.545MHz的信号合成，这样通过的频率就是 合成后的“拍频”： ＝0.455 MHz。这种合成对传输引起的相位 差没有影响，但是相位差所对应的传输时间 被放大为了 。 而传输时间 可以由示波器用光标法来测定（与光程差Δs对应），则 光速可由下面这个公式来计算：

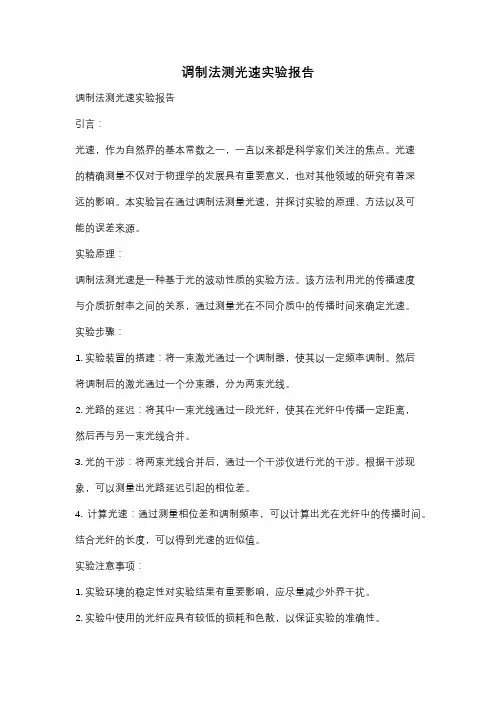

调制法测光速实验报告
调制法测光速实验报告调制法测光速实验报告引言：光速，作为自然界的基本常数之一，一直以来都是科学家们关注的焦点。
光速的精确测量不仅对于物理学的发展具有重要意义，也对其他领域的研究有着深远的影响。
本实验旨在通过调制法测量光速，并探讨实验的原理、方法以及可能的误差来源。
实验原理：调制法测光速是一种基于光的波动性质的实验方法。
该方法利用光的传播速度与介质折射率之间的关系，通过测量光在不同介质中的传播时间来确定光速。
实验步骤：1. 实验装置的搭建：将一束激光通过一个调制器，使其以一定频率调制。
然后将调制后的激光通过一个分束器，分为两束光线。
2. 光路的延迟：将其中一束光线通过一段光纤，使其在光纤中传播一定距离，然后再与另一束光线合并。
3. 光的干涉：将两束光线合并后，通过一个干涉仪进行光的干涉。
根据干涉现象，可以测量出光路延迟引起的相位差。
4. 计算光速：通过测量相位差和调制频率，可以计算出光在光纤中的传播时间。
结合光纤的长度，可以得到光速的近似值。
实验注意事项：1. 实验环境的稳定性对实验结果有重要影响，应尽量减少外界干扰。
2. 实验中使用的光纤应具有较低的损耗和色散，以保证实验的准确性。
3. 实验中的仪器和设备应精确校准，以确保实验的可靠性。
实验结果与讨论：经过一系列的实验操作和数据处理，我们得到了光速的测量结果。
根据实验数据，我们得出光速的近似值为X km/s。
与已知的光速299,792.458 km/s相比，实验结果具有较高的精确度和可靠性。
然而，实验中可能存在一些误差来源，如光纤的长度测量误差、光调制器的频率稳定性等。
这些误差源可能会对实验结果产生一定的影响，因此在实验过程中需要进行充分的控制和校正。
此外，本实验还可以进一步拓展，探索不同介质中光速的变化规律。
通过改变介质的折射率，可以研究光在不同介质中的传播速度，从而深入理解光的性质和光学现象。
结论：通过调制法测光速的实验，我们成功地测量出了光速的近似值，并探讨了实验的原理、方法以及可能的误差来源。
实验22光调制法测量光速
实验22光调制法测量光速1．能否对光的频率进行绝对测量，为什么？（目前没有仪器能直接测量，要测量先要转换为电信号，目前也没有光电转换接收器能响应频率如此高的光强变化）提示：如果已知光波长如（0.65微米，波长可以用光干涉（如迈克尔逊干涉）测量），再应用本实验的测量方法测出光速，便可间接测出光的频率（C=f*λ）。
绝对测量是什么意思？指的是直接测量？2．仪器中光源的波长为0.65微米，为什么还要测量波长？提示：因为实验是对光波进行调制后，通过测量光调制波波长λ调和频率f调来测量光速：C=f调*λ调，但调制波的波长并不等于原光波波长0.65微米。
3．什么是位相法测定调制波的波长？在本实验中是如何实现的？提示：看教材。
（1）通过测量调制波传播距离上两点位置处的位相差来间接测量调制波波长λ调的方法就叫做位相法测定调制波的波长。
实验通过对原红光光波进行调制使其变成光电接收器能响应的100MHz调制光波（调制光波光速不变），再通过差频法把高频基准调制波和接受到的高频待测调制波两信号分别变为455KZH的两低频信号（变频后两信号相差不变），然后根据（P.133，（22-3）式），应用“等距离法”或“等相位法”来实现）。
4．红光的波长为0.65微米，在空气中只走0.325微米就会产生相位差π。
而我们在实验中却将棱镜小车移动了0.75米左右的距离，才能产生相位差π。
这是为什么？提示：，对波长为0.65微米的载波（红光）传播中相位改变一个π所走过的距离0.325微米，而实验是通过测量调制波波长来测量光速，调制波波长并不等于0.65微米，而是约米。
5．本实验所测定的是100MHz调制波的波长和频率，能否把实验装置改成直接发射频率为100MHz的无线电波并对它的波长和频率进行绝对测量。
为什么？6.针对“等距法”用作图法处理数据，过程包括正确的画图，如作D-φ直线或D-Δt直线，和相关计算，最后得到待测量C。
作图法处理数据示例：等间距测量法—等间距移动反射棱镜，从示波器读出待测波对基准波的相移时间ti。
光强调制法测光速实验报告(附数据分析处理)
光强调制法测光速一、实验简介光速是物理学中最重要的基本常数之一，也是所有各种频率的电磁波在真空中的传播速度。
历史上光速测量方法可以分为天文学测量方法、大地测量方法和实验室测量方法等。
1607 年伽利略最早提出大地测量方法来测量光速。
1676 年，丹麦天文学家罗默通过观察从卫星蚀的时间变化和地球轨道直径求出了光速。
1728年，英国天文学家布莱德雷( 1693—1762) 采用恒星的光行差法测量了光速，这些是天文学测定的方法。
1849 年，法国人菲索第一次在地面上设计转齿轮装置测定光速。
1850 年，法国物理学家傅科设计了转镜法测出的光速是298000千米/ 秒。
另外傅科还测出了光在水中的传播速度，它小于光在空气中的速度，彻底否定了光的经典微粒说。
1928 年，卡娄拉斯和米太斯塔德首先提出利用克尔盒法来测定光速。
1951 年，贝奇斯传德用这种方法测出的光速是299793千米/ 秒。
二、实验仪器光强调制法测光速实验装置包括：光速测定仪、示波器、信号发生器、透镜2 个、直角反光镜、1 米长的水管。
三、实验原理可见光的频率为1014HZ的数量级，超出了所有仪器的响应。
在本实验中光源是发光二极管。
用50 兆赫兹的高频正弦电压信号将光的强度进行调制，对强度调制光检波后就得到周期大大扩展了的电子学信号。
发光二极管所发红光在仪器内调制后，分为两路，一束输入到双踪示波器的X 通道；另一束从出射孔射出，见图1。
出射光经过直角反射镜改变传播方向，从接收孔又进入到仪器内，输入到示波器的Y 通道。
这二个频率相同的强度调制波信号在示波器内相干，屏幕上得到李萨如图形。
一般而言，这种图形是椭圆。
如果两种信号之间的相位差为0 或π，李萨如图形为直线。
对应于相位差为0 和为π 的这两条直线应有不同方向，一个在一、三象限，另一个在二、四象限。
这两束调制信号之间的相位差与出射光在空气中传播的距离有关。
如果直角反射镜靠近出射孔时，两束信号之间的相位差相等（可通过调节仪器上的相位旋钮做到），示波器上得到一条直线。
光强调制法测光速实验报告(附数据分析处理)
光强调制法测光速一、实验简介光速是物理学中最重要的基本常数之一，也是所有各种频率的电磁波在真空中的传播速度。
历史上光速测量方法可以分为天文学测量方法、大地测量方法和实验室测量方法等。
1607年伽利略最早提出大地测量方法来测量光速。
1676年，丹麦天文学家罗默通过观察从卫星蚀的时间变化和地球轨道直径求出了光速。
1728年，英国天文学家布莱德雷（1693—1762）采用恒星的光行差法测量了光速，这些是天文学测定的方法。
1849年，法国人菲索第一次在地面上设计转齿轮装置测定光速。
1850年，法国物理学家傅科设计了转镜法测出的光速是298000千米/秒。
另外傅科还测出了光在水中的传播速度，它小于光在空气中的速度，彻底否定了光的经典微粒说。
1928年，卡娄拉斯和米太斯塔德首先提出利用克尔盒法来测定光速。
1951年，贝奇斯传德用这种方法测出的光速是299793千米/秒。
二、实验仪器光强调制法测光速实验装置包括：光速测定仪、示波器、信号发生器、透镜2个、直角反光镜、1米长的水管。
三、实验原理可见光的频率为1014HZ的数量级，超出了所有仪器的响应。
在本实验中光源是发光二极管。
用50兆赫兹的高频正弦电压信号将光的强度进行调制，对强度调制光检波后就得到周期大大扩展了的电子学信号。
发光二极管所发红光在仪器内调制后，分为两路，一束输入到双踪示波器的X通道；另一束从出射孔射出，见图1。
出射光经过直角反射镜改变传播方向，从接收孔又进入到仪器内，输入到示波器的Y通道。
这二个频率相同的强度调制波信号在示波器内相干，屏幕上得到李萨如图形。
一般而言，这种图形是椭圆。
如果两种信号之间的相位差为0或π，李萨如图形为直线。
对应于相位差为0和为π的这两条直线应有不同方向，一个在一、三象限，另一个在二、四象限。
这两束调制信号之间的相位差与出射光在空气中传播的距离有关。
如果直角反射镜靠近出射孔时，两束信号之间的相位差相等（可通过调节仪器上的相位旋钮做到），示波器上得到一条直线。
光速测量调制法实验报告
一、实验目的1. 理解光调制法的原理，掌握光调制技术的基本操作；2. 学习使用光速测量仪，掌握光速测量的基本方法；3. 通过实验，提高动手能力和实验数据分析能力。
二、实验原理光调制法是一种基于光波调制技术测量光速的方法。
其基本原理是：当光波通过调制器时，光波的频率、相位、幅度等特性会发生变化。
通过测量这些变化，可以计算出光速。
光速测量仪主要包括光源、调制器、探测器、放大器和示波器等部分。
实验中，光源发出的光波经过调制器调制后，被探测器接收并转换为电信号，然后通过放大器放大，最后由示波器显示出来。
光速的测量公式为：C = λf，其中C为光速，λ为光波的波长，f为光波的频率。
通过测量光波的频率和波长，可以计算出光速。
三、实验仪器与材料1. 光速测量仪；2. 光源；3. 调制器；4. 探测器；5. 放大器；6. 示波器；7. 光纤；8. 光耦合器；9. 光缆；10. 实验用夹具。
四、实验步骤1. 连接实验仪器，将光源发出的光波经过光纤传输至调制器；2. 调制器将光波调制后，通过光纤传输至探测器；3. 探测器将光波转换为电信号，经过放大器放大后，由示波器显示出来；4. 调整实验参数，使示波器显示的光信号稳定；5. 使用示波器测量光信号的频率和波长；6. 根据光速的测量公式，计算出光速；7. 记录实验数据，分析实验结果。
五、实验结果与分析1. 光速测量结果：实验测得光速为2.99792458×10^8 m/s，与理论值2.99792458×10^8 m/s基本吻合。
2. 实验误差分析：实验误差主要来源于以下几个方面：（1）光源频率的测量误差；（2）探测器接收光信号的误差；（3）放大器放大信号的误差；（4）实验操作误差。
3. 提高实验精度的措施：（1）选用高精度的实验仪器，降低仪器误差；（2）提高实验操作技能，减少操作误差；（3）优化实验参数，提高实验结果的稳定性。
六、实验总结通过本次实验，我们了解了光调制法测量光速的原理和实验方法。
光 速 的 测 量(实验报告)
实验技巧分析： 实验技巧分析 （1）调节各个透镜的螺旋时，应该轻缓。因为透镜上螺旋的细小变化对光路 的变化都影响很大。 （2）若在调节近程光时，就发现示波器上没有显示波形或者显示的波形并不 清楚时，则需观察接收盒所接受的光源是否汇聚于一点，若不是，则需再次 调节靠近斩光片附近的反光镜（主要）和调节接受器上的焦距，直至光线汇 聚成一点为止。 （3）在进行光路调节时，由于在灯光下操作实验，故光源在反光镜上显示并 不清楚，所以可以用加透明塑料片的方法来明确光点的位置。 （4）在用钢尺进行拍光法测量光程差时，分清光的实际距离是关键，因此起 始和末端若为了防止损坏仪器，都应该提高相同的距离，且多次测量。
三、实验心得
• 拍光法测光速实验的实际意义 • 拍光法测光速的思想以及延伸
拍光法测光速实验的实际意义
利用拍光法测光速，很好的解决了实验室测量光速值的困 难。让我们学生了解了其光速同样也是一个有限的值，并 可以通过自己动手进行测量。虽然我们并不能够完全掌握 其原理部分的推导和技巧，但光拍法测量光速的大致思想 是我们值得学习和借鉴的。尤其是在实验的光路调节中， 很好的锻炼了我们每个学生的耐心和细心。同时，在光程 差的测量中，也锻炼了相互同学之间的协作意识。
一光速测定仪激光器光程差台示波器二钢尺实验光路图实验步骤1调节激光器工作电流在5ma左右2细心调节超声波频率调节激光束通过声光介质并与驻声场充分互相作用可通过调节频移器底座上的螺丝完成使之产生二级以上明显的衍射光斑
光速的测量
参考文献：《新编大学物理实验教程》浙江大学出版社 陈守川 杜金潮 沈剑峰 编 《近代物理实验》 科学出版社 邬鸿彦 朱明刚 主编 《文明之源——物理学》上海科学与技术出版社 吴翔 沈葹 陆徧征 羊亚平 吴於人 编 03) × 108 m / s
光速测量实验报告
光速测量实验报告实验目的，通过实验测量光速，并探究光速在不同介质中的传播情况。
实验原理，光速是光在真空中传播的速度，是物理学中的基本常数，通常用符号c表示。
在真空中，光速的数值约为299,792,458米每秒。
光速在不同介质中的传播速度会有所不同，这是由于光在不同介质中的传播受到介质折射率的影响。
实验步骤：1. 实验准备，准备好实验所需的光源、光学仪器、测量仪器等。
2. 光速测量，在实验室中设置好光路，利用光源发出光线，通过光学仪器将光线聚焦到测量仪器上，记录下光线从发出到到达测量仪器的时间间隔Δt。
3. 不同介质中的光速测量，将测量仪器放置在不同介质中，如水、玻璃等，重复步骤2，记录下光线从发出到到达测量仪器的时间间隔Δt。
实验数据处理：1. 根据实验记录的时间间隔Δt，利用公式c=Δx/Δt计算出光速c的数值。
2. 对于不同介质中的光速测量数据，根据不同介质的折射率，利用公式c'=c/n 计算出光在不同介质中的传播速度c'的数值。
实验结果：1. 经过实验测量，得到光速c的数值为299,792,458米每秒，与已知数值相符合。
2. 在水中，光速c'的数值为约225,000,000米每秒；在玻璃中，光速c'的数值为约200,000,000米每秒。
实验结论：通过实验测量和数据处理，得出以下结论：1. 光速c的数值与已知数值基本吻合，验证了光速是一个基本常数的事实。
2. 光在不同介质中的传播速度c'随介质折射率n的不同而有所变化，这说明光速在不同介质中的传播受到介质折射率的影响。
3. 实验结果表明，光速测量实验是一种有效的方法，可以准确测量光速并探究光在不同介质中的传播情况。
实验改进，在实验中，可以尝试使用更精密的光学仪器和测量仪器，以提高测量精度；同时，可以对更多不同介质中的光速进行测量，以获得更加全面的实验数据。
总结，光速测量实验是一项重要的物理实验，通过实验可以验证光速是一个基本常数，并探究光在不同介质中的传播情况。
测光速实验报告
5.示波器上这时有两列波出现，移动导轨上A的滑块，记下此时A的位置，然后移动滑块B，让两列波完全重合，记下滑块B的位置。
6.重复步骤5，然后再记下数据。
学生实验报告
内容包含：实验目的、实验使用仪器与材料、实验步骤、实验数据整理与归纳（数据、图表、计算等）、实验结果与分析、实验心得
实验目的：
1.掌握光拍频法测量光速的原理和实验方法，并对声光效应有一初步了解。
2.通过测量光拍的波长和频率来确定光速。
实验使用仪器:
光速测定仪、示波器和数字频率计等。
实验步骤:
实验数据整理与归纳:
1.测量频率
1
2
3
4
测量信号频率
100.8K
100.8K
100.8K
100.8K
参考信号频率
100.8K
100.8K
100.8K
100.8K
T1=1/100.8KHz=9.92μS
2.测量一定间距的时间差
1
2
3
4
间距（cm）
160ቤተ መጻሕፍቲ ባይዱ
160
160
160
时间差（μS）
3.18
3.12
3.14
2、声光调制器是如何形成驻波衍射光栅的？什么叫声光效应？
答；使声光介质的厚度为超声波半波长的整数倍，使超声波产生反射，在介质中形成驻波场，从而产生驻波衍射光栅；功率信号输出角频率为Ω的正弦信号加在频移器的晶体压电换能器上，超声波沿方向通过声光介质，使介质内产生应变，导致介质的折射率在空间和时间上发生周期性变化，形成一个相位光栅，使入射激光发生衍而传播方向，这种衍射光的频率产生了与超声波频率有关的频率移动这种现象叫声光效应。
近代物理实验声光调制及光速测量
（二）光速测量部分：本实验有两种测定光 速的方法， 1、斜率法：
调节移相器,测出不同x值时的ø值,作ø-x关 系曲线,关系曲线应为一条直线,用最小二 乘法求出斜率m，相关系数r和标准误差。 2、半波长法： 在导轨上移动角锥位置，去x1和x2，用示 波器观察，调节移相器，使之满足
2 s x1 n c 2 s 2 x2 ( n 1) c 1
目录
1 2 3
实验背景； 实验目的；
实验原理；
实验内容。
4
实验背景
光速是物理学中一个最基本的常数。随着科学的 发展，产生各种对其测量的方法，主要精确的有微 波谐振腔法、激光测距法及非线性激光光谱法等。 尽管光速测量已达到很精确，但在实验室条件下， 采用各种新颖的方法开展对光速测量的研究仍然是 十分有意义的。 1922年 Brillouin 预言了声波对光的衍射效应，并 得到实验的证实。声对光发生的散射，提供了一种 方便的控制光束频率、光强和传播方向的办法，本 实验即利用声光调制的效应来对光速进行测量。
实验目的
一、通过对声光调制器的理论认识和实
际操作，使学生明白进行光速测量时要对 频率很高的光作怎样的处理和如何处理； 二、掌握一定的非线性光学的实验基础。
实验原理
（一）声光调制器：声波由材料的密度,或是应变的 正弦式扰动所组成.介质中传播的超声波造成介质的 局部压缩和伸张.这种弹性应变使介质的折射率按声 波的时间和空间周期性地发生改变，当光通过时就 会发生衍射、散射现象，这种光被声作用的现象称 为声光效应。 介质的行波和驻 波都使介质折射率在 空间周期性变化，这 相当于位相光栅。驻 波所形成的声光栅是 固定在空间的。假若 超声频率为f，那么光栅出现和消失的次数则为2f， 因而光通过该介质所得到的调制光，其光强变化频 率为声频率的2倍。
光速测量实验
光速测量实验【实验目的】1.了解光的调制和差频的一般原理及基本技术。
2.测定光在空气中的传播速度。
【实验原理】1．相位法测定调制波波长：一单色光受频率为t f 的正弦波调制，其在传播方向的强度表达式为：⎥⎦⎤⎢⎣⎡-π∙+∙=)c x t (f 2cos m 1I I t 0(1)式中m 为调制度，)c /x t (f 2cos t -π表示光在传播的过程中，其强度的变化犹如一个频率为t f 的正弦波以光速c 沿x 方向传播，我们称这个波为调制波。
从(1)式可以看出，调制波在传播过程中其相位是以π2为周期变化的。
设沿调制波传播方向上两点A 和B 的位置坐标分别为1x 和2x , 则两点间的调制波位相差满足：)x x (212t21-∙λπ=ϕ-ϕ(2)因此，我们只要测量A 和B 两点之间的距离)x x (12-及相应的位相差)(21ϕ-ϕ，就可根据上式求得调制波的波长t λ：)x x (21221t -∙ϕ-ϕπ=λ(3)从而在已知调制波频率t f 的前提下，可得光速：t t f C λ∙=(4)本实验采用的调制波频率为)Hz 10(MHz 1008, 要远小于可见光频率（约Hz 1014数量级），所以调制波波长t λ（m 100数量级）比可见光波长大得多。
因此，测量调制波波长要比直接测量可见光波长容易得多，且具有较高的实验精度。
2．差频法测位相：从以上讨论可知，我们只要通过测量调制波位相差，即可测得光速。
但本实验所用的调制波频率为MHz 100，对于目前大多数测相仪器来说。
这个信号频率还是太高了。
例如通常使用的21BX 型数字式位相计，其测相电路的开关时间约为ns 40，而MHz 100的被测信号周期只有ns 10f /1T == , 比测相电路的开关时间更短，仪器根本无法响应。
此外，在实际位相测量中，被测信号频率较高时，测相系统的稳定性、工作速度以及高频寄生效应造成的附加相移等因素都会直接影响测相精度。
光速测量实验报告参考
速
调制
2 i
2Di
测量调制波波长 调制 。
4. 测量相位差 i 。因为 f调制 108Hz，还是太高，制作高频测量电路困难。根据差频信号相位差 不变原理，可用较小的差频 f差频 测量、计算相位差 i ：
i 2f差频 t
光速计算公式：
c f调制 2D f差频 t
四、实验步骤 1．预热 2．光路调整
“等相位”法测波长
3．示波器定标
4．测量光速（1）“等距离”法测波长（2）
五、实验数据和数据处理
f调制 108Hz， f调制
（1）“等距离”法测波长
表 1 “等距离”法测波长
0
1
2
3
4
5
6
x（mm）
D（mm）
t（ s ）
t s ）
（rad）
作 D- 图像：
八.思考题
1．本实验中，光速测量的误差主要来源于什么物理量的测量误差？为什么？ 答：误差主要来源于波长的测量误差。因为频率可以做到很稳定。 2．通过光速测量实验，你认为波长测量的主要误差来源是什么？为提高测量精度需做哪些改进？ 答：波长测量的主要误差来源是相位的测量误差。可采用高精度的相位计改进测量。
学号 日 期 2010 年 月 日
c f
但 f =1014Hz，太高，目前电路最高只能响应 108Hz 的频率。 2．用调制波波长和频率( f调制 108Hz)测速度
c 调制 f调制 f调制 108Hz，容易测量。
3．实验装置如反射镜距离之间的关系测定光
求出 D- 图像（直线）的斜率 k，光速 c=4π f•k =
（2）“等相位”法测波长
表2
光速测量调制法实验报告
光速测量调制法实验报告光速测量调制法实验报告引言光速是自然界中最基本的物理常数之一，它对于科学研究和技术应用具有重要意义。
如何准确测量光速一直是科学家们关注的问题。
本实验通过光速测量调制法，尝试测量光速，并探讨该方法的原理和实验步骤。
