储罐制作安装施工方案

合集下载

罐安装施工方案

罐安装施工方案

罐安装施工方案
《罐安装施工方案》
一、施工前准备
1.1 确定施工范围:根据设计要求确定罐的安装位置及施工范围。

1.2 准备施工材料:准备好所需的安装工具、起重设备及安全防护用具。

1.3 安全检查:对施工现场进行安全检查,确保施工区域没有安全隐患。

二、施工步骤
2.1 地基处理:根据设计要求对罐的安装基础进行处理,确保基础平整牢固。

2.2 安装罐体:采用合适的起重设备将罐体悬吊到安装位置,然后进行固定和校直。

2.3 安装附件:根据设计要求安装罐体的附件,包括进出口管道、阀门及配套设备等。

2.4 管道连接:连接罐体与进出口管道,并进行泄漏测试和压力测试。

2.5 防腐涂装:对罐体及相关设备进行防腐涂装,确保使用寿
命和外观。

2.6 安全检验:对安装完成的罐体进行安全检验,确保其满足
使用要求。

三、施工验收
3.1 现场验收:施工结束后进行现场验收,确认罐的安装是否
符合设计要求。

3.2 安全培训:对罐的使用人员进行安全培训,确保他们了解
罐的使用及维护方法。

3.3 验收报告:出具罐的施工验收报告,同时进行档案和归档。

通过以上施工方案的实施,可以确保罐的安装工作顺利进行,并且保证罐的使用安全和稳定。

钢制储罐安装施工方案

钢制储罐安装施工方案

一、工程概述本工程为10000m³立式圆筒形拱顶钢制焊接储罐的安装施工。

罐体直径为30m,罐壁总高为14.2m。

罐底板厚度分别为6mm和10mm,各层壁板厚度为8mm至20mm,顶板厚度为6mm,罐体总重量为250t。

罐体各层壁板及罐顶的安装采用液压提升设备倒装工艺进行。

二、施工准备1.工程用料和措施用料(1)工程主要用料:罐底中幅板6mm,36t;边板10mm,14t;罐壁板8~20mm,160t;罐顶板6mm,40t。

(2)措施用料:顶板与壁板胎具用料、胀圈用料、支撑管和弧形卡具等用料。

即钢板、管材和道木等材料。

2.主要机具主要施工机具为:汽车起重机、液压提升机、电焊机、水压泵、气焊机具等。

3.现场作业准备及条件(1)对储罐基础的标高、坡度、直径进行复测验收,并办理中间交接的验收工作。

(2)对储罐半成品和型钢构件进行几何尺寸复测,核查材料的质量证明书,并同时办理中间交接的验收工作。

(3)施工现场的吊车道路畅通,各种胎具和措施用料配备齐全。

(4)提升机、液压泵、液压管、液压油及电源线配备齐全。

三、施工工艺流程1.罐底板安装(1)在基础上铺设罐底板,进行预焊。

(2)调整罐底板,使其符合设计要求。

2.罐壁板安装(1)将罐壁板按顺序组装,并进行焊接。

(2)使用液压提升设备将罐壁板逐层提升,并与上一层壁板进行焊接。

3.罐顶板安装(1)在罐顶板上焊接胀圈,确保其密封性能。

(2)将罐顶板与罐壁板进行焊接,确保其牢固。

4.喷淋管系统安装(1)根据储罐实际尺寸,设计并制作喷淋管系统。

(2)将喷淋管系统安装在罐顶,确保其正常运行。

四、施工质量控制1.施工过程中,严格按照施工规范和工艺要求进行操作。

2.对施工材料进行严格的质量检验,确保材料符合设计要求。

3.对施工过程中的关键工序进行监控,确保施工质量。

4.对施工过程中出现的问题进行及时处理,确保工程顺利进行。

五、安全措施1.施工过程中,严格遵守安全操作规程,确保施工人员的人身安全。

20000立方米储罐制作安装施工方案1

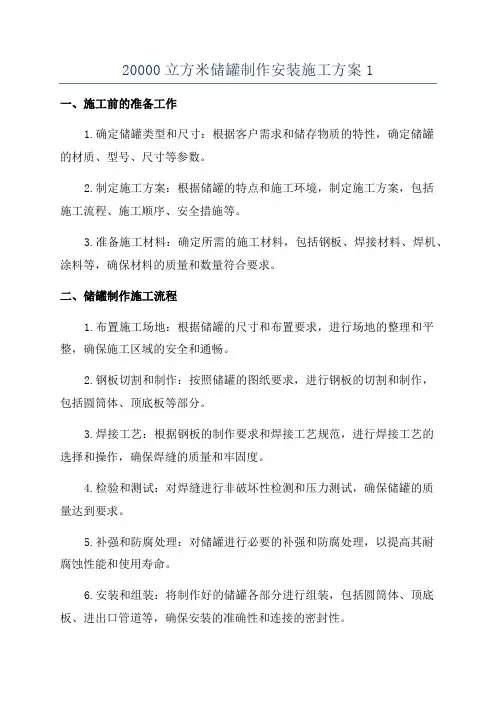

20000立方米储罐制作安装施工方案1

20000立方米储罐制作安装施工方案1一、施工前的准备工作1.确定储罐类型和尺寸:根据客户需求和储存物质的特性,确定储罐的材质、型号、尺寸等参数。

2.制定施工方案:根据储罐的特点和施工环境,制定施工方案,包括施工流程、施工顺序、安全措施等。

3.准备施工材料:确定所需的施工材料,包括钢板、焊接材料、焊机、涂料等,确保材料的质量和数量符合要求。

二、储罐制作施工流程1.布置施工场地:根据储罐的尺寸和布置要求,进行场地的整理和平整,确保施工区域的安全和通畅。

2.钢板切割和制作:按照储罐的图纸要求,进行钢板的切割和制作,包括圆筒体、顶底板等部分。

3.焊接工艺:根据钢板的制作要求和焊接工艺规范,进行焊接工艺的选择和操作,确保焊缝的质量和牢固度。

4.检验和测试:对焊缝进行非破坏性检测和压力测试,确保储罐的质量达到要求。

5.补强和防腐处理:对储罐进行必要的补强和防腐处理,以提高其耐腐蚀性能和使用寿命。

6.安装和组装:将制作好的储罐各部分进行组装,包括圆筒体、顶底板、进出口管道等,确保安装的准确性和连接的密封性。

7.管道连接和阀门安装:根据储物体的流动要求,进行管道连接和阀门的安装,确保流体的进出和控制的顺畅性。

8.涂装和绝缘:对储罐进行涂装和绝缘处理,以提高其外观和保温性能,同时确保涂料和绝缘材料的质量达到要求。

9.检验和验收:对储罐进行最终的检验和验收,包括外观检查、功能测试等,确保储罐的安全和可靠性。

三、施工安全措施1.施工现场应设置安全警示标志,确保工人和其他人员的安全。

2.工人应佩戴符合规定的个人防护用品,如安全帽、安全鞋、防护眼镜等。

3.确保施工现场的电气设备安装和使用符合规定,防止电气事故的发生。

4.对焊接工艺和焊工进行培训和考核,确保焊接质量和焊接过程的安全。

5.在施工过程中,进行必要的气体检测,防止可燃气体泄漏导致火灾和爆炸。

6.严格按照施工方案和安全操作规程进行施工,不得擅自更改施工程序和方法。

储罐安装施工方案

储罐安装施工方案

储罐安装施工方案储罐安装施工方案一、工程概况本次储罐安装工程位于某石化工厂的新建工地上,总面积约为1000平方米。

工程包括可燃液体储罐的安装,接触式涂层施工,支撑结构的搭建等。

本施工方案将对储罐的安装、涂层施工、支撑结构搭建等进行详细阐述。

二、储罐安装1. 环境保护措施在施工过程中,应设立临时封闭围挡,以减少环境污染。

同时,要配备相应的排污设备和应急处理设施,确保有发生泄漏或污染时的及时处理能力。

2. 安装方法(1) 地基处理:按照设计要求进行地面平整,清除杂物和碎石,并施工合理排水系统。

(2) 基础施工:采用浇筑混凝土基础,确保承载能力和稳定性。

(3) 储罐安装:根据设计要求,使用吊车将储罐吊装至基础上,并进行准确安装和校正,确保储罐的稳定性和密封性。

三、涂层施工1. 施工原则(1) 确保储罐表面清洁,无油污和杂质。

(2) 选择合适的涂料和涂层系统。

(3) 严格按照涂料生产厂家要求和产品说明进行施工。

2. 施工步骤(1) 表面处理:先进行表面清洗和除锈处理,确保储罐表面达到Sa2.5级别。

(2) 底漆涂装:使用底漆涂装储罐表面,保护储罐底层不受腐蚀。

(3) 中间涂层:根据涂料生产厂家要求进行中间涂层施工。

(4) 面漆涂装:最后进行面漆涂装,以提高储罐的耐腐蚀性和美观度。

四、支撑结构搭建1. 搭建原则(1) 确保支撑结构稳定可靠,能够承受储罐的重量和风荷载。

(2) 采用合适的支撑材料,选择优质的螺栓和钢材。

2. 搭建步骤(1) 确定储罐的支撑高度和布置方式。

(2) 根据设计要求,选择合适的支撑结构形式,采用焊接或螺栓连接等方式安装支撑结构。

(3) 进行支撑结构的调整和校正,并进行稳定性评估。

五、安全措施1. 安全监控系统:安装安全监控系统,实时监测储罐的温度、液位和压力等相关参数。

2. 泄漏报警设备:安装泄漏报警设备,保护储罐和周围环境的安全。

3. 应急处理方案:制定储罐泄漏、溢流等事故的应急处理方案,包括人员疏散、扑救措施、污染处理等。

立式储罐现场制作安装施工方案

立式储罐现场制作安装施工方案

立式储罐现场制作安装施工方案立式储罐是一种常见的容器,用于储存各种液体或气体。

在现场制作和安装立式储罐时,需要考虑材料选择、工艺流程、安全措施等方面。

下面是一个大致的制作安装施工方案,供参考:1.设计确认:首先,根据实际需求和场地条件,进行立式储罐的设计确认。

包括容量、尺寸、材料、压力等要求。

确保设计满足相关标准和规范。

2.材料准备:根据设计要求,采购适合的材料。

常见的立式储罐材料包括钢板、不锈钢等。

确保材料质量合格,并进行必要的验收。

3.制作工艺:制作立式储罐的主要工艺包括材料切割、成型、焊接和热处理等。

首先,根据设计图纸,将钢板按照尺寸要求进行切割和成型,然后进行组装和焊接。

焊接过程中,需要注意保证焊缝的质量和强度。

完成焊接后,进行必要的热处理,以消除残余应力。

4.表面处理:制作完成后,需要对立式储罐进行表面处理,以防止腐蚀和延长使用寿命。

常见的表面处理方法包括喷漆、烤漆和热镀锌等。

根据实际情况选择合适的表面处理方法。

5.安装施工:在进行安装施工前,需要确保现场符合相关的安全要求。

确定立式储罐的位置,并进行地基结构的施工。

地基结构应该具备足够的承载能力,并满足相关标准和规范。

安装施工过程中,需要使用起重设备进行吊装和定位。

同时,要考虑立式储罐与其他设备、管道等的连接和固定。

6.检验验收:在完成安装施工后,进行立式储罐的检验和验收。

包括外观检查、焊缝检测、压力测试等。

确保立式储罐的质量和安全性能满足要求。

7.维护保养:立式储罐的维护保养非常重要,可以延长使用寿命,并确保储存物的安全。

定期进行储罐的清洗、检查和维修。

及时处理储罐内部和外部的腐蚀、破损等问题。

总结:以上是一个大致的立式储罐现场制作安装施工方案。

具体操作还需要根据实际情况进行调整和补充。

在整个制作和安装过程中,注重安全、质量和标准的要求非常重要。

同时,密切与设计、供应商和相关部门的沟通,确保项目的顺利进行。

储罐制作安装施工方案

储罐制作安装施工方案

储罐制作安装施工方案一、前期准备工作1.项目调研与策划:首先对项目进行详细调研,了解场地情况、设计要求以及安装时间等基本信息,然后进行施工策划,确定施工阶段、工期、人力资源等。

2.设计储罐图纸:根据项目设计要求,制作储罐的施工图纸。

图纸应包括储罐的尺寸、结构、材料和焊接等详细要求。

4.制定施工计划:根据前期准备工作,制定详细的施工计划。

计划应包括施工的时间节点、工作内容、人员配备、工程资金预算等。

二、施工准备工作1.场地清理:在施工现场进行场地清理,清除障碍物,确保施工的顺利进行。

2.搭建工地围挡:搭建工地围挡,确保工地的安全与秩序。

3.布置施工设备:根据施工计划确定所需的施工设备,并将其布置在适当的位置。

4.检修检测设备:检修和检测所有用于施工过程中的设备,确保其正常运行。

三、储罐制作工程1.加工材料:根据储罐的设计图纸,对所需材料进行加工切割。

2.焊接工序:根据储罐的设计要求,对加工后的材料进行焊接,并对焊接接头进行质量检验。

3.储罐部件组合:将焊接完成的储罐部件进行组合,并通过螺栓等方式固定。

4.进行压力测试:在储罐制作完成后,进行压力测试,确保其能够承受设计要求的压力。

5.储罐表面处理:对储罐进行表面处理,如除锈、防腐等,以增加储罐的使用寿命。

四、储罐安装工程1.运输储罐:将制作完成的储罐运输至安装现场,并进行卸载。

2.基础施工:根据储罐的设计要求,进行基础施工,确保储罐的稳定性。

3.储罐吊装:使用适当的起重设备将储罐吊装到基础上,并进行校正。

4.连接管路:根据设计要求,将储罐与管道连接,确保其正常运行。

5.安装配件:根据储罐的设计要求,安装配套的仪表、阀门和附件等。

五、储罐验收和调试1.验收工作:完成储罐的安装后,进行验收工作,包括材料验收、安装质量检验等。

2.调试工作:对已安装的储罐进行系统调试,确保其正常运行。

3.试运行:储罐安装调试完成后,进行试运行,检查其运行状态和安全性能。

六、施工完工和竣工交付1.施工完工:随着储罐安装调试工作的完成,最终完成整个储罐制作安装施工的工作。

储罐安装施工方案(3篇)

储罐安装施工方案(3篇)

第1篇一、项目概述1.1 项目背景随着我国经济的快速发展,石油、化工、食品等行业对储罐的需求日益增加。

储罐作为储存、运输、加工各类液体、气体的重要设备,其安全、稳定运行对于企业的生产和发展具有重要意义。

本方案旨在为储罐安装施工提供一套科学、合理、安全的施工方案,确保储罐安装工程顺利进行。

1.2 项目内容本项目涉及储罐的安装施工,包括储罐基础施工、储罐本体安装、附件安装、电气设备安装、防腐保温、试压、验收等环节。

二、施工组织设计2.1 施工组织架构本项目成立项目经理部,下设施工技术部、质量保证部、安全环保部、物资供应部、人力资源部等部门,确保施工组织有序、高效。

2.2 施工人员配备根据工程量及施工要求,配备相应的施工人员,包括施工队长、技术员、安全员、电工、焊工、防腐工、保温工等。

2.3 施工进度计划根据工程量及施工要求,制定详细的施工进度计划,确保工程按期完成。

三、施工工艺及技术要求3.1 储罐基础施工3.1.1 土方开挖及基础垫层1. 根据设计要求,进行储罐基础土方开挖,确保基础底面平整、坚实。

2. 土方开挖过程中,应做好排水、防坍塌措施。

3. 基础垫层采用C15混凝土,厚度按设计要求进行施工。

3.1.2 基础垫层施工1. 混凝土浇筑前,对基础垫层进行清理,确保表面干净、无杂物。

2. 混凝土浇筑过程中,应严格控制混凝土的配合比及坍落度,确保混凝土质量。

3. 混凝土浇筑后,应及时进行养护,确保强度达到设计要求。

3.2 储罐本体安装3.2.1 储罐本体组装1. 按照设计图纸,将储罐本体分段进行组装,确保组装精度。

2. 组装过程中,严格控制组装间隙,确保储罐本体组装质量。

3.2.2 储罐本体焊接1. 焊接前,对储罐本体进行清理,确保焊接质量。

2. 焊接过程中,采用合理的焊接工艺,确保焊接质量。

3. 焊接完成后,对焊缝进行无损检测,确保焊缝质量。

3.3 附件安装3.3.1 附件选型1. 根据设计要求,选择合适的附件,包括进出口管道、人孔、排污口、液位计、安全阀等。

储罐施工方案(安装)

储罐施工方案(安装)

doc目录1.编制说明12.工程概况13.编制依据24.施工方法25.焊接工艺及主要焊接顺序156.质量保证措施217.资源配置计划238.质量保证措施239.HSE施工管理计划261、编制说明1.1 为了保证产品罐区及中间罐区17台储罐的施工质量,满足设计和生产对工艺的要求,特编制本方案。

1.2本方案经监理审查通过后,即可用于指导储罐的安装工艺作业,其所规定的内容与其它方案不符时,一律以本方案为准。

各有关人员要严格依照执行,加强工艺纪律,以确保储罐的质量和进度。

1.3质量目标计划:单位工程检验合格率100%;分部、分项工程交验合格率90%;设备封闭合格率100%;零质量事故。

2、工程概况2.1本工程为多伦世腾15万吨/年煤制烯烃副产品芳构项目,储罐制作安装工程包括50m³罐4台、100m³罐2台、200m³罐2台、300m ³罐1台、330m³罐1台、500m³罐1台、1000m³罐3台以及2000m ³罐3台,其中15台罐结构为固定顶圆筒形立式储罐(内设浮盘),2台罐结构为固定顶圆筒形立式储罐(未设浮盘)。

罐体安装采用倒装法,焊接采用手工电弧焊。

设备实物量清单2.2技术参数表(附表4)2.3 以上17台罐施工绝对工期为71天3、编制依据3.1 储罐施工图纸;3.2《立式圆筒形钢制焊接油罐设计规范》(GB50341-2003);3.3《立式圆筒形钢制焊接储罐施工及验收规范》(GB50128-2005);3.4《钢制储罐液体环氧涂料内防腐层技术标准》(SY/T0319-98);3.5《钢制化工容器结构设计规定》(HG/T20583-2011);3.6《压力容器焊接规程》(NB/T47015-2011);3.7《承压力设备无损检测》(JB4730-2005);3.8《焊接工艺评定规程》(DL/T 868-2004);3.8企业工艺标准的名称及编号:《施工技术方案管理规定》Q/JH223.22101.02-2013《施工技术通用管理标准》Q/JH222·21100.01-2013《施工质量通用管理标准》Q/JH223·21500.01-2013《质量、环境、职业安全健康综合管理手册》Q/JH223·20001.2007《安全生产责任管理规定》Q/JH223·21801.013.9、现场勘察4施工方法4.1 施工技术准备4.1.1储罐施工前应具备施工图纸和相关技术资料、施工单位编制并得到有关部门审批的施工方案以及国家或行业的施工及验收规范和项目质量保证计划等文件。

水泥储罐制作安装施工方案

水泥储罐制作安装施工方案

水泥储罐制作安装施工方案1. 引言本文档旨在提供水泥储罐的制作、安装和施工方案。

水泥储罐是用于储存和运输水泥的重要设备,正确的制作安装和施工过程能够确保储罐的安全可靠运行。

2. 制作方案2.1 设计与规划在制作水泥储罐之前,必须进行详细的设计与规划工作。

包括确定储罐的尺寸、容量、设计压力等参数,制定相应的施工图纸和技术规范。

2.2 材料选用选用高强度、耐腐蚀的材料来制作水泥储罐,如钢板。

根据储罐结构的要求和工作环境的特点,选择适宜的材料。

2.3 制作工艺制作水泥储罐的工艺包括下列步骤:- 材料预处理:对选用的材料进行清洗、切割和加工等预处理工作。

- 板料制作:对清洗后的材料进行成型和焊接,制作出储罐的板料。

- 组装与焊接:根据施工图纸进行储罐的组装和焊接工作,确保焊缝质量和结构的稳定性。

- 防腐处理:对储罐表面进行防腐处理,提高其耐蚀性和使用寿命。

3. 安装方案3.1 基础建设在选择储罐安装位置时,需考虑地基承载能力、地质条件等因素,确保储罐的稳定性。

施工前应进行地质勘察和土壤力学试验,设计合理的基础结构。

3.2 安装过程安装水泥储罐的过程如下:- 确定安装方式:根据储罐的尺寸和重量,选择合适的安装方式,如直立式或横放式。

- 安装前准备:清洁安装区域,确保地面平整,为储罐提供良好的基础条件。

- 安装位置调整:通过调整支撑点和使用水平仪等工具,确保储罐的水平度和垂直度。

- 储罐固定:按照设计要求,使用膨胀螺栓、焊接或其他方式将储罐牢固固定。

4. 施工方案4.1 环境保护措施施工过程中,应采取相应的环境保护措施,包括噪音、粉尘、废水等的控制与处理,以确保施工过程对周边环境的最小影响。

4.2 安全施工在施工过程中,要严格遵守相关的安全规范和标准,加强施工现场的安全管理,确保施工人员的人身安全和设备的完好性。

5. 总结本文档提供了水泥储罐制作、安装和施工方案的要点和流程。

在实际操作中,需根据具体情况进行调整和改进,以确保水泥储罐的质量和安全性。

储罐制作安装施工方案

储罐制作安装施工方案

储罐制作安装施工方案1.引言储罐是一种用于存储液体或气体的设备,广泛应用于石油化工、化学工业、食品工业等领域。

本文将详细介绍储罐制作安装的施工方案。

2.设计与制作2.1设计:首先,根据项目需求制定储罐的设计方案,包括材料选择、尺寸确定、设计标准等。

设计要充分考虑安全性、可靠性和经济性。

2.2制作:根据设计方案和工程图纸,开始储罐的制作工艺。

具体步骤包括:原材料验收、裁剪加工、焊接组装、无损检测、压力测试等。

3.运输与吊装3.1运输:完成储罐制作后,需要将储罐运输至施工现场。

根据储罐尺寸和重量,选择合适的运输工具,如卡车或起重机进行运输。

3.2吊装:到达施工现场后,使用起重机进行储罐的吊装。

在吊装前,需要进行吊装计算,确保吊装过程中的安全性。

同时,需要使用吊装索具和吊装装置,以确保储罐的平稳吊装。

4.基础建设4.1地基处理:选择合适的施工地点并进行地面平整处理。

根据储罐的重量和负荷,设计并施工合适的地基。

4.2基础建设:根据储罐的尺寸和类型,进行基础建设。

通常储罐基础包括底板、基础墙和构造件,确保储罐的稳定性和安全性。

5.安装与调试5.1安装:储罐吊装至基础上后,进行储罐的安装工作。

首先,将储罐与基础固定连接,采取安全的焊接和紧固方式。

其次,安装储罐的附件设备,如液位计、温度计等。

5.2调试:完成储罐的安装后,进行调试工作。

包括储罐的压力测试、液位测试等。

确保储罐的正常使用前的安全性和可靠性。

6.安全措施6.1安全培训:在施工期间,为工人提供相关安全培训,使其熟悉相关安全规定和操作流程。

6.2作业许可:严格进行作业许可制度,确保只有经过培训和合格的人员才能参与施工作业。

6.3安全防护:在施工现场设置合适的安全防护措施,如安全网、防护栏杆等。

同时,应使用个人防护设备,如安全帽、安全鞋、手套等。

7.竣工验收7.1检查与测试:在储罐制作安装完成后,进行一次全面的检查与测试,确保储罐的质量和安全性符合相关标准和要求。

储罐制作安装施工方案

储罐制作安装施工方案

储罐制作安装施⼯⽅案⽬录1、⼯程概况—————————————————————————————22、编制说明及编制依据————————————————————————33、施⼯准备—————————————————————————————44、罐体的预制————————————————————————————85、罐体的组装———————————————————————————-176、储罐的安装———————————————————————————-227、储罐的焊接———————————————————————————-318、储罐焊缝检测、试压———————————————————————-389、质量要求和保证质量的措施————————————————————-4210、安全消防技术措施————————————————————————4811、受限空间作业注意事项——————————————————————4912、脚⼿架搭设安全技术要求—————————————————————5013、资源需求计划——————————————————————————5114、质量保证体系——————————————————————————5615、施⼯平⾯布置图—————————————————————————5716、储罐底板排版图—————————————————————————5817、储罐顶板排版图—————————————————————————6518、施⼯⽹络计划——————————————————————————671、⼯程概况:1.1⼯程简介:本⼯程为中粮⽣物化学(安徽)股份有限公司改造项⽬(燃料⼄醇)酒精贮罐、中转罐、发酵罐等⼯程,共有⽴式圆筒型钢制焊接储罐26台,常压容器酒母罐4台,设备总重约为4000吨,⼯程具体实物量如下:建设单位:中粮⽣物化学(安徽)股份有限公司;设计单位:中国⽯油集团东北炼化⼯程有限公司吉林设计院;监理单位:吉林梦溪⼯程管理有限公司施⼯单位:中国三冶集团有限公司。

储存罐制作安装施工方案

储存罐制作安装施工方案

一、工程概况本工程为储存罐制作安装项目,主要包括罐体制作、运输、安装及焊接等环节。

罐体用于储存液体、气体等物质,具有储存量大、结构复杂、安全要求高等特点。

为确保工程顺利进行,特制定本施工方案。

二、施工准备1. 施工现场准备(1)施工现场应平整,确保施工车辆及人员通行顺畅。

(2)施工用水、电、路畅通,满足施工需求。

(3)各类施工人员配备齐全,特种作业人员持证上岗。

(4)施工用各类机具落实到位,材料、半成品、成品、废品堆放场地明确。

2. 施工技术准备(1)认真阅读各项施工技术文件,组织工程技术人员审查图纸,熟悉图纸、设计资料及有关文件。

(2)根据图纸要求和现场情况,编制可行的施工技术方案,并经各级主管部门审批合格。

(3)施工前由项目部非标制作技术人员对全体施工人员进行技术和安全交底。

3. 基础验收(1)在储罐安装前,必须按土建基础设计文件检查基础施工记录和验收资料。

(2)对基础表面尺寸复查,合格后方可安装。

4. 材料验收(1)储罐用的钢板、型材和附件应符合设计要求,并应有质量证明书。

(2)质量证明书中应标明钢号、规格、化学成分、力学性能、供货状态及材料的标准。

(3)其机械性能参数符合现行的国家或行业标准,并满足设计图纸要求。

三、储罐制作1. 底板预制(1)底板采用现场切割、焊接、校正、焊接成型。

(2)焊接采用双面焊接,确保焊接质量。

2. 壁板预制(1)壁板采用现场切割、焊接、校正、焊接成型。

(2)焊接采用双面焊接,确保焊接质量。

3. 固定顶顶板预制(1)固定顶顶板采用现场切割、焊接、校正、焊接成型。

(2)焊接采用双面焊接,确保焊接质量。

4. 构件预制(1)根据设计要求,预制各种连接件、加强肋等构件。

(2)焊接采用双面焊接,确保焊接质量。

四、储罐安装1. 储罐安装采用倒装法,环链葫芦提升。

2. 在罐内壁周设置导向装置,确保罐体平稳安装。

3. 罐底安装:先将罐底与基础连接,然后进行罐壁板安装。

4. 罐壁板安装:从底部开始,逐层向上安装。

大型储罐制作安装施工方案范文

大型储罐制作安装施工方案范文

大型储罐制作安装施工方案1. 前言大型储罐是一种重要的工业设备,被广泛应用于石油、化工、食品等行业。

它主要用于储存各种液态物质,如原油、煤油、液化气等。

储罐的制作和安装需要专业化的技术和工程师,本文将介绍大型储罐的制作安装施工方案。

2. 制作2.1 设计制作大型储罐前,首先需要进行设计。

设计过程中需要考虑以下因素:•储存物质的性质和特点•储存物质的数量和密度•储罐的尺寸和型号•储罐的形状和结构•储罐的材料和强度设计完成后,需要进行详细的制作工艺和步骤规划,并制定相关的制作计划。

2.2 材料准备在进行制作前,需准备以下材料:•钢板•焊接材料•螺栓和螺母•导电材料•消防设备2.3 切割和钻孔制作大型储罐需要进行钢板的切割和钻孔。

切割可以采用火焰切割或等离子切割,钻孔则需要使用大功率电钻。

2.4 焊接钢板切割和钻孔完成后,需要进行焊接。

在焊接过程中需要注意以下事项:•焊接位置要清洁,无油污和尘土•焊接材料要符合要求,避免焊接部位出现劣质焊缝•焊接需要按照制定的焊接方案进行2.5 补强和涂装焊接完成后,需要进行储罐的补强和涂装。

补强可以采用在储罐底部和顶部加装钢筋的方式,涂装则需要按照涂装标准进行。

3. 安装3.1 运输和卸载在进行安装前,需要将制作好的储罐通过运输车辆运送到安装现场。

在运输过程中需要注意:•储罐不得受到撞击或碾压•储罐需要有稳定的支撑和固定装置到达安装现场后,需要对储罐进行卸载。

卸载时需要使用专业的卸载设备,保证储罐的稳定性和安全性。

3.2 安装位置储罐的安装位置需要考虑以下因素:•地基稳定性和承载力•储罐与管道的距离和高度•环境安全和保护安装位置确定后,需要对地基进行清理和加固,保证储罐的稳定性。

3.3 接管和连接储罐的接管和连接需要按照设计方案进行。

接管应该采用符合标准的规定尺寸管道,连接时需要进行测试和检查,确保连接紧密和无泄漏。

3.4 消防设施在完成连接后,需要对储罐进行消防设施的安装。

储罐制作施工方案

储罐制作施工方案

储罐制作施工方案
储罐制作施工方案是指根据客户需求和相关设计要求,对储罐的制造和安装工作进行计划和实施的具体方案。

一、前期准备工作
1. 确定储罐的种类和规格、材质,并进行技术论证和设计确认。

2. 准备相关材料、设备和工具,确保工作无误。

3. 安排施工队伍,明确分工和责任。

二、储罐制造工作
1. 主要制造步骤包括板材材料切割、焊接、研磨和涂料处理等。

2. 确保所有工序符合相关质量控制标准和施工规范。

3. 定期组织检查和测试,确保工作质量。

三、储罐安装工作
1. 清理和平整安装场地,确保安全和施工的顺利进行。

2. 根据设计要求进行基础的施工和预埋件的安装。

3. 安装储罐主体,并进行采光窗、人孔、液位计等附属设备的安装。

4. 管道的布置和安装,确保连接牢固和气密性好。

5. 进行密封性测试和质量检验,确保罐体完好和安全可靠。

四、施工验收和交付
1. 完成相关文件和资料的整理和归档,确保施工记录齐全。

2. 进行施工验收,检查储罐是否符合相关要求和标准。

3. 进行操作培训和安全交底,确保客户能正常使用和维护储罐。

4. 确认交付时间和方式,与客户进行沟通并安排好交付事宜。

以上是储罐制作施工方案的主要内容,通过认真的计划和管理,可以确保储罐的制作和安装工作能按时按质地完成,从而满足客户的需求和要求。

在实施过程中,还需注意安全措施和环境保护,确保工作和生产环境的安全和可持续发展。

同时,加强沟通和合作,与客户保持良好的沟通和合作关系,共同完成储罐工程。

立式储罐现场制作安装施工方案

立式储罐现场制作安装施工方案

立式储罐现场制作安装施工方案简介在储罐行业中,立式储罐是一种常见的储存设备,用于存储各种液体或气体物质。

本文将介绍立式储罐的现场制作、安装和施工方案,旨在为相关工作人员提供操作指南。

设备准备在进行立式储罐制作、安装前,需要准备以下设备和材料: - 钢板(根据储罐尺寸和要求) - 焊接设备(电弧焊或气体保护焊) - 切割设备(火焰切割机、割床等) - 打磨设备 - 测量工具(卷尺、测量仪等) - 起重设备(吊车、叉车等) - 安全防护用具(安全帽、手套、护目镜等)制作流程1. 设计方案•根据实际需求和特定要求设计立式储罐的结构图和尺寸参数。

### 2.材料准备•根据设计方案,选择适当尺寸的钢板,并切割成相应形状的板块。

### 3. 钢板加工•对板块进行折弯、切割、冲孔等加工,确保制作出符合设计要求的储罐部件。

### 4. 焊接组装•将加工好的部件进行焊接组装,确保焊接质量及连接牢固。

### 5.打磨处理•对焊接处进行打磨处理,保证储罐表面光滑平整。

### 6. 质检验收•对制作完成的储罐进行质量检验,确保符合相关标准和规定。

安装施工1. 基础施工•确定储罐安装位置,进行地基开挖、基础浇筑等工序。

### 2. 储罐起吊•使用起重设备将制作完成的储罐安装到基础上,注意安全及稳固。

### 3. 连接管路•连接储罐与输液管道,确保管路畅通无阻,严密不漏。

### 4. 安全维护•安装完毕后,对储罐周围做好安全警示标识,定期检查及维护设备。

总结通过合理的立式储罐现场制作、安装施工方案,可以确保储罐在使用过程中安全可靠,并且延长设备的使用寿命。

在操作过程中,务必做好安全措施,遵守相关操作规范,保证施工质量及安全。

以上是立式储罐现场制作安装施工方案的具体步骤和要点,希望对您有所帮助。

立式储罐现场制作安装施工方案

立式储罐现场制作安装施工方案

立式储罐现场制作安装施工方案一、工程概况本工程是XXX在XXX投资兴建杂环项目配套原材料和产品储藏的灌区子项工程。

共有8台立式圆筒形钢制焊接储罐,其中100m3 2台,200m3 6台,制作安装总吨数约为10吨,其中不锈钢约6.7吨。

储罐的具体规格和材质详见下表。

序号设备名称位号规格材质单重容积(Kg)(m³)备注1 二氯丙稀储罐V101 5700*9000 ΦQ235-B16 640 200 顶S 775 1100 固定2 甲醇溶液储罐V102 5700*9000 ΦS 775 1100 顶固定3 DMF储罐V103 5700*9000 ΦS 1271 7200 顶内浮4 吡啶储罐V104 5700*9000 ΦS 1271 7200 顶内浮5 一甲胺水溶液储罐V107 4700*6000 ΦS 812 3100 顶内浮6 甲醇储罐V108 4700*6000 ΦS 812 3100 顶内浮7 50%液碱储罐V109 5700*9000 ΦS 1271 7200 顶内浮8 30%液碱储罐V110 5700*9000 ΦQ235-B15 767 200 顶固定二、编制说明和编制依据2.1 编制说明本工程的预制、组对、焊接工作量较大,且存在多出交叉作业,增加了本工程施工难度。

为更好贯彻公司的质量方针,为建设单位提供满意的优质工程和服务,我们将集中优势兵力,合理组织安排施工,坚持质量第一,严格控制过程,安全文明施工,确保按期完成,全力以赴争创优质工程。

为达到上述目标,特编制本方案指导施工。

2.2 编制依据1.XXX提供的设计图纸。

2.《立式圆筒形钢制焊接储罐施工及验收规范》GB-2005.3.《立式圆筒形钢制焊接油罐设计规范》GB-2003.4.《石油化工立式圆筒型钢制贮罐施工工艺标准》SH3530-93.5.《现场设备、工业管道焊接施工及验收规范》GB.6.《钢制压力焊接规程》JB/T4709-2000.施工准备在石油化工设备安装工程中,施工准备是非常重要的一步。

大型贮罐制作安装工程施工设计方案

大型贮罐制作安装工程施工设计方案

大型储罐制造安装施工方案1.项目概况:某化工园区15万吨/年苯乙烯装置和5万吨/年苯胺装置共有27个储罐在罐区制造和安装(低温乙烯储罐除外,低温乙烯储罐已另写方案)。

罐组由碳钢和铝制成,罐的安装数量、规格和技术参数见表1:表12.编制依据:2.1《立式圆筒形钢制焊接油罐施工及验收规范》GBJ 128-902.2《钢结构工程施工及验收规范》GB50205-952.3《现场设备及工业管道焊接工程施工及验收规范》(GB50236-98)2.4钢制焊接常压容器//T4735-19972.5压力容器无损检测4730-942.6《石油化工建设安全技术规范》SH3505-19992.7质量保证手册(化学)3、施工方法及施工流程:3.1施工方法:容积大于1000 m3(含1000 m3)的储罐采用液压顶升倒装法安装。

500m3以下的储罐也是倒置的,但用吊车吊起。

液压顶升安装储罐的方法如图1和图1所示:3.2施工工艺程序活塞环1.液压顶升系统示意图提升杆储罐壁 丁灿储罐壁吊钩头角度环 液压油缸 吊运架拉金脚板3.3水力倒置过程的特点3.3.1减少高空作业和脚手架材料;底板预制检验 底板喷砂防腐材料验收基础验收样品制作地板铺设和焊接顶盖预制几何尺寸检查 墙板预制几何尺寸的检验 墙板的喷砂防腐底部焊缝真空测试 画出罐壁的外圆线在第二块皮带板周围焊接纵向焊缝。

在第一个皮带板周围焊接纵向和圆周焊缝。

上口水平度检查 内表面半径和圆度检查储罐中的脚手架顶部安装焊接面板铅垂度检查 内表面半径检查圆度检查 去根和研磨焊缝真空试验起重机械的调试检验安装液压举升系统。

或链条导向提升机械。

墙板预制几何尺寸的检验 墙板的喷砂防腐用板顶起(1)和(2)在(第三个)皮带板周围焊接纵向和环形焊缝。

顶起(1)、(2)和(3)皮带板板被顶起到最低的皮带板上。

与底板和壁板角焊缝焊接。

用附件内部构件或内部浮板安装。

充水和沉降试验防腐保温整体竣工验收罐内清洁检查现场清理焊缝外观检查RT 检验修复和修补缺陷工具移除和研磨测量校准罐体局部不平 罐壁垂直度 罐壁总高度 联合关闭 检逆作法储罐施工程序图3.3.2罐体无需密封,可单板安装,便于人员和物料进出、沟通、通风和除尘。

立式储罐制作、安装方案

立式储罐制作、安装方案

立式储罐制作、安装方案目录一、项目概述 (1)二、制作方案 (1)1. 储罐材料选择与验收标准 (2)1.1 材料种类及规格选择依据 (3)1.2 材料验收标准及流程 (4)1.3 材料存储与管理要求 (5)2. 制作工艺流程与要点 (6)2.1 生产工艺流程介绍 (7)2.2 关键工艺控制要点说明 (8)2.3 质量检测与评估方法 (9)三、安装方案 (11)1. 现场条件勘察与准备 (12)1.1 现场环境评估内容与方法 (13)1.2 施工前准备工作安排 (14)1.3 安全防护措施检查与部署 (15)2. 安装施工流程与步骤 (16)2.1 安装前的准备工作介绍 (17)2.2 安装施工流程梳理及说明要点展示实际情况描述清晰明了,包括安装顺序等细节内容18一、项目概述随着工业生产的不断发展,各种化学品、原料和产品的储存和管理变得越来越重要。

立式储罐作为一种常见的储存设备,具有占地面积小、结构简单、操作方便等优点,广泛应用于石油化工、医药、食品等行业。

本项目旨在为某企业设计并制作一套立式储罐,以满足其生产需求,提高生产效率,降低成本。

本方案将从储罐的选型、设计、制造、安装等方面进行详细介绍,确保储罐的安全可靠运行。

在项目实施过程中,我们将充分考虑企业的实际情况,与企业密切沟通,确保方案的可行性和实用性。

我们还将对储罐的运行维护、安全检查等方面进行培训,提高企业员工的操作技能和安全意识,确保项目的顺利完成。

二、制作方案我们将按照设计规格要求采购高质量的板材、焊接材料和其他附件。

所有进厂材料需经过严格检验,确保其符合国家和行业标准以及项目特定要求。

对钢材的化学成分、机械性能以及尺寸精度等进行全面检测,确保原材料质量可靠。

下料与成型:采用先进的数控切割设备,确保下料精确,减少浪费。

成型后的板材进行编号管理,以便后续组装。

焊接工艺:采用合格的焊工和焊接设备,按照规定的焊接工艺进行焊接。

对焊缝进行质量检查,确保焊接质量。

储罐制作施工方案

储罐制作施工方案

有限公司储罐制作安装施工方案编制:审核:批准:中化二建 (集团)有限公司二00一年三月三日目录1、工程概述2、编制依据3、施工程序4、施工准备5、材料验收及基础验收6、预制加工7、施工工艺8、组装主要施工工法9、储罐的总体试验10、施工技术及质量保证措施11、安全技术措施1、工程概况1·1 本工程为----公司的罐区工程,共有非标罐---台。

(其中----台,---台,----台),直径-----,高 ---不等,材质有-----和------,总重 ------t,详见设备参数一览表。

设备参数一览表1·2 本方案为草案,待正式施工时,将详细编制施工方案以指导施工。

2、 编制依据2·1招标文件、图纸及说明2·2 HGJ128-90《立式圆筒形钢制焊接油罐施工及验收规范》 2·3 HG50205-95《钢结构工程施工及验收规范》 2·4 HG20583-1998《钢制化工容器结构设计规定》 2·5 GB50151-92《低倍数泡沫灭火系统设计规范》 2·6 HGJ229-83《化工设备、管道防腐蚀施工及验收规范》 2·7 70B107-1997《储罐用组装式铝制内浮顶安装验收技术条件》 2·8 JB4730-94《钢制压力容器无损检测》2·9 GB/T13148-91《不锈钢复合钢板焊接技术条件》 3、 施工程序44·1 施工前现场应具备三通一平,即水通、路通、电通、施工场地平整的条件;4·2 施工所用的机具索具及手段用料已备齐;4·3 图纸已会审施工方案已审批并向全体施工人员作了技术交底;4·4 施工所用的计量器具齐全并已检验合格;4·5 焊工及无损检验人员的资格符合要求;4·6 开工报告已审批;5、材料验收及基础验收5·1 贮罐用材应具有合格证书,焊材也应有合格证书,包括熔敷金属的化学成份和机械性能。

储罐制作安装施工方案

储罐制作安装施工方案

一、编制说明:1.1本工程为XXXXXXXX工程,粗溶剂罐、精溶剂罐、消防储水罐需要现场制作,为确保工程安全、优质、高效,特编制此方案。

1.2此方案中对施工准备、施工程序、施工方法和技术要求、质量标准、施工质量、安全保证措施、冬雨季施工措施等均作了详细地说明。

二、编制依据:2.1《钢制焊接常压容器》JG/T4735-1997;2.2《工业设备、管道焊接工程施工验收规范》GB50235-97;2.3浙江传化合成材料10万吨/年顺丁橡胶装置储罐施工图;2.4焊接结构技术要求(HG20583-1998);2.5焊缝射线探伤标准(JB4735-97)。

2.6《石油化工立式圆筒形钢制焊接储罐设计规范》(SH3046-92)。

2.7《立式圆筒形钢制焊接贮罐施工及验收规范》(GB50128-2005)。

2.8《钢制压力容器焊接规程》(JB/4709-2000)。

三、工程概况:3.1粗溶剂罐、精溶剂罐、消防储水罐是10万吨/年顺丁橡胶工程中的重要设备,为立式圆柱体储罐。

它主要由底板组合体、筒体、清扫孔、接管等附件和顶盖板内件组成,所用材料为Q235B。

3.2设备实物工作量如下表:序号设备位号设备名称规格型号mm 材质单位数量1 T-7101 粗溶剂罐14500 Q235B 台 12 T-7102 精溶剂罐14500 Q235B 台 13 V-8311A 消防储水罐17000 Q235B 台 14 V-8311B 消防储水罐17000 Q235B 台 1四、施工准备:4.1技术准备4.1.1组织有关人员对图纸进行会审,及时发现并解决图纸中存在的问题。

4.1.2施工方案已经审批,并对施工人员进行技术交底和技术培训,明确施工方法/施工程序及质量标准要求。

4.1.3审查原材料质量证明书,组织材料验收、清点,现场的原材料应对其规格、数量、质量进行检查。

4.1.4确认焊工资格,凡参加成品硫酸罐施工的焊工,必须持劳动部门颁发的且钢材组别、焊接方法和焊接位置与实际工程相一致的焊接资格证,否则不得上岗。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、编制说明:1.1 本工程为XXXXXXXX工程,粗溶剂罐、精溶剂罐、消防储水罐需要现场制作,为确保工程安全、优质、高效,特编制此方案。

1.2 此方案中对施工准备、施工程序、施工方法和技术要求、质量标准、施工质量、安全保证措施、冬雨季施工措施等均作了详细地说明。

二、编制依据:2.1 《钢制焊接常压容器》JG/T4735-1997;2.2 《工业设备、管道焊接工程施工验收规范》GB50235-97;2.3浙江传化合成材料10万吨/年顺丁橡胶装置储罐施工图;2.4 焊接结构技术要求(HG20583-1998);2.5 焊缝射线探伤标准(JB4735-97)。

2.6《石油化工立式圆筒形钢制焊接储罐设计规范》(SH3046-92)。

2.7《立式圆筒形钢制焊接贮罐施工及验收规范》(GB50128-2005)。

2.8《钢制压力容器焊接规程》(JB/4709-2000)。

三、工程概况:3.1粗溶剂罐、精溶剂罐、消防储水罐是10万吨/年顺丁橡胶工程中的重要设备,为立式圆柱体储罐。

它主要由底板组合体、筒体、清扫孔、接管等附件和顶盖板内件组成,所用材料为Q235B。

四、施工准备:4.1 技术准备4.1.1 组织有关人员对图纸进行会审,及时发现并解决图纸中存在的问题。

4.1.2 施工方案已经审批,并对施工人员进行技术交底和技术培训,明确施工方法/施工程序及质量标准要求。

4.1.3 审查原材料质量证明书,组织材料验收、清点,现场的原材料应对其规格、数量、质量进行检查。

4.1.4 确认焊工资格,凡参加成品硫酸罐施工的焊工,必须持劳动部门颁发的且钢材组别、焊接方法和焊接位置与实际工程相一致的焊接资格证,否则不得上岗。

4.2 施工现场准备4.2.1 施工用的水、电、气可满足需要,并能保证连续施工。

4.2.2 现场组装平台已铺设,面积100m 2,钢板δ=18mm 。

4.2.3 施工所需材料供应到75%以上,贮罐底板及支撑工字钢已除锈、防腐完毕。

4.2.4 施工所需工、机具已齐全,并处于完好状态。

五、施工方法的选择:采用内滑道、群桅杆倒链多点倒装施工法以粗、精溶剂罐为例:即在贮槽壁内侧沿φ=13.5m 直径对称均布12根高3.5m 的金属桅杆(φ219×4.5的无缝钢管),桅杆后背两根斜拉撑(∠75×6)焊在贮槽底板上,每根桅杆的顶部配一个10T 的倒链作为起吊工具,每次起吊的高度稍高于带板宽度。

罐壁吊点设在距壁板上口1/3位置处。

上部带板首先组装,同时将连接其上的角钢圈装好。

吊时,由12人同时操作手拉葫芦,要求用力、速度尽量均匀一致。

以免发生倾斜,依照此方法依次组装以下各带板。

由此可知,采用倒装施工的关键在于选择吊装工具,下面就倒链的选择进行可行性分析:5.1 起吊倒链的选择及可行性分析根据罐体部分起吊部分的总重量吨,选择了10T 的起吊倒链。

由于每个倒链承受的实际最大重量可用下式来表达:W=式中:Q ——起升罐体的总重量(Q=65.7吨) N ——倒链的数量(与立柱数量相同),N=12 K ——倒链的工作效率。

一般取 K=0.7 所以W= =7.8吨<10T 。

故选择10T 起升倒链可行。

(其它储罐的施工方法同上) 六、施工程序、方法、技术要求及质量标准 6.1 施工程序施工前准备(技术、材料、工机具、现场准备)→材料验收→基础验收QK ·N12×0.765.7→底板组合件预制,喷砂除锈,防腐,安装→壁板卷制,底板真空检查→群桅杆制作→第八带板组装→角钢圈制安→群桅杆安装、吊装工具安装→胀圈、滑道制安→第八、七、六、五、四、三、二、一带板安装→桅杆拆除及罐内件制安→焊缝X射线探伤→外部附件制安、质量总检→设备充水试验→底圈罐壁与罐底的T型接头及罐内角接头渗透检查及局部防腐→设备整体检验→交工6.2 施工技术要求6.2.1 底板的预制:①底板应按底板排版图下料,底板的排版直径应按设计直径放大0.1~0.2%。

②边缘板沿罐底半径方向在最小尺寸不得小于700mm。

6.2.2 包边角钢制作:按照图纸要求下料,其对接缝和壁板的纵缝应错开200mm以上。

①角钢应先扣成方钢,用卷板机卷制成型。

②用弧样板检查弧度,制成多段圆弧后再组装拼接。

6.2.3 壁板的预制:①壁板的宽度不得小于1m,长度不得小于2m。

②应按筒体排版图放样下料,下料后的壁板应放在卷板机上滚圆,滚圆后的钢板应立放在平台上,用弧样板检查弧度,弧样板的长度应不小于1.5m。

③卷制前,应检查坡口的质量,钢板的切割和坡口的加工采用半自动切割机乙-氧焰切割,钢板边缘加工面应平滑,不得有夹渣、分层、裂纹及溶渣等缺陷。

火焰切割坡口产生的表面硬化层应磨除,如发现裂纹即时处理。

④弧板卷制前应检查卷板机滚筒表面,不得有明显划痕。

⑤弧板卷制时,卷板机应由专人操作,并采用25T吊车跟踪配合,卷制过程中随时用样板检查弧度。

⑥壁板预制中,考虑到带板部件因运输搬运而产生变形,卷制成型的弧板,应在两个端部设置临时拉撑。

6.2.4 其它金属结构、附件、内件,如人孔、接管、内挡板等按施工图进行预制。

6.2.5 预制好的贮槽部件,按照安装的顺序或编号,采用25T吊车配合安装。

6.2.6 底板的组装:①在底板组装前,必须完成设备基础的验收工作,并办理交接手续。

②应严格按排版图铺设底板,底板铺设前应完成底板下表面除锈、防腐工作。

③铺设前,应定出基础十字中心线,由中心向外铺设。

④当底板铺设完毕后,每隔一定距离用卡具固定,然后按底板施焊要求焊接。

⑤底板的拼接采用全焊透结构,组焊后其表面应平整,局部凸凹度不超过5mm。

6.2.7 壁板、包边角钢圈组装:①在底板上画出通过圆心的十字中心线,并画出贮槽的内径圆及其立柱所安装的中心位置。

②在贮罐内径圆内侧点上定位角钢(每隔一定距离)。

③第八带板组对、安装。

A、吊装前,按壁板的编号围板,使其紧靠在底板的内圆弧线上。

B、考虑到壁板纵缝组对间隙的不均匀性及其焊缝收缩量的不可预测,每带板的最后一张板其长度应增加50~100mm焊接收缩量以弥补,最后合口时切出。

C、围好后先将焊缝点焊固定,留一道活口,最后用倒链收紧到紧贴定位角钢和内滑道上。

④当第八带板立焊缝施焊完毕后,即可组装包边角钢圈,角钢圈可分段组装,组装前用弧样板校验其弧度,当角钢圈全部组装、点焊完毕后,再按正确的焊接顺序施焊。

⑤起升吊装工具的安装。

在底板上安装提升立柱、斜拉撑,挂倒链。

(立柱底部应焊接500×500×8的垫板)。

⑥在起升吊装工具安装完毕后,即安装第七带板。

A、第七带板围在第八带板的外面,同样将纵焊缝点焊固定,留一道活口。

B、在第七带板上(环缝已焊完)距上口1/3位置处焊上吊耳,桅杆上倒链挂在吊耳上。

12个倒链同时起吊,起升到稍高于第六带板高度为止。

C、同样用倒链收第五带板至定位角钢及内滑道处,割除多余部分,对口点焊。

依照此方法依次安装第五、四、三、二、一带板。

D、壁板组装时,相邻纵焊缝间距不小于500mm。

6.2.8 贮槽零部件的安装①当贮槽筒体制作安装、焊接完毕后,即可进行贮槽内件,附件及接管的安装。

②零部件的部件待预制完毕后,运输至安装现场,采用塔吊从筒体顶部放下,并在塔吊的协助下进行就位、安装。

③罐内的零部件的支撑,待安装焊接完毕后,方可按图纸要求施工。

6.2.9 接管、补强板、人孔等附件安装①按照施工图,根据接管、人孔等附件的方位图进行组装。

②罐开孔接管或人孔接管的补强板外缘与罐壁纵向焊缝之间的距离不得小于200mm,与环向焊缝之间间距不得小于100mm。

③罐壁补强板与罐壁连接焊缝须与壁罐的纵环焊缝错开,两者之距不小于300mm。

④罐壁补强板应与罐壁表面密切贴合。

七、焊接工艺7.1 焊接技术要求7.1.1 焊接的一般规定①贮罐焊接施工前,首先进行焊接工艺评定,编制焊接工艺卡。

②参加贮罐焊接的人员必须经考试合格后持证上岗。

③焊接材料设专人负责保管,使用前必须按焊条说明书的要求烘干,烘好的焊条应保持在100~150℃的恒温箱中,随用随取。

④焊条的烘干、发放、回收必须有记录,领用焊条,要使用保温筒,超过允许使用时间后须重新烘干。

⑤施焊前,应检查组装质量,清除坡口面及坡口两侧20mm范围内的泥砂、铁锈、熔渣、水分、油污和其它聚杂物,多层焊时层间要清理干净,双面接头进行反面焊接,必须清根后补焊。

⑥壳体对接接头必须清根焊内口,余高应尽量减少,角焊缝应圆滑,不允许向外凸起,焊缝圆滑度差或成形不良者必须打磨,焊缝表面不得存在咬边。

⑦焊缝表面质量不得有裂纹、气孔、夹渣、弧坑和焊肉低于母材的缺陷。

⑧在下列任何一种焊接环境,如不采取有效的防护措施,不得进行施焊:A、雨天或雪天;B、风速超过10m/s;C、大气相对湿度超过90%。

7.1.2 焊接方法①焊接方法:采用手工电弧焊。

②焊条选用:Q235A钢材之间选用J422,Q345R与Q235A钢材之间选用A507。

7.1.3 焊接接头的型式严格按照设计的要求施工。

7.1.4 罐焊接顺序为控制罐焊接变形,必须按正确的焊接顺序施焊。

①底板的焊接A、中幅板:先短缝,后长缝,由中间向四周扩散。

长缝焊接时,焊工要均匀对称分布,由中心向外分段退焊,分段长度不大于500mm为宜,采用卡具进行反变形。

B、边缘板与中幅板的连接缝:待中幅板、边缘板焊缝全部焊完后,再焊其连接长缝,焊工要均匀对称分布,由中心向外分段退焊。

②罐壁的焊接A、焊接顺序:外纵缝——外环缝——内纵缝——内环缝。

B、清根方法:砂轮机修磨或碳弧气刨清根,且用砂轮机打磨成金属光泽。

C、纵缝焊接时,焊接采用分段退焊法,盖面焊接从下至上一次焊完,且同一带板纵缝焊接应对称施焊。

D、环缝焊接时,焊工应均匀分布,且沿同一方向分段对称施焊。

E、焊接第一带板与底板的角焊缝应在底圈板纵焊缝焊完后施焊,并应用卡具找正或定位固定。

焊接顺序为:壁板与边缘板之间的外角缝——内角缝——边缘板与中幅板之间的收缩缝。

G、角焊缝焊接由数对焊工对称分布在第一带板内,沿同一方向分段退焊。

H、两侧均为连续角焊缝,内侧角缝应焊后磨成具有圆滑过渡的角焊。

7.2 焊缝无损检测要求①焊缝检查应与安装施焊同步进行,所有焊缝在检验和本体试验合格前,严禁涂刷油漆。

②焊缝施焊完后,应及时清除药皮和飞溅,及时清除卡、夹具留下的焊疤。

③罐壁板所有纵缝射线探伤,环缝的射线探伤,全部T型接头的射线探伤,射线探伤。

均按标准执行JB4735-97,探伤质量Ⅲ级合格。

④底圈罐壁与罐底的T型接头及罐内角接头在设备充水试验前后均应进行渗透或磁粉探伤,其结果符合JB/T4735-97中规定的Ⅲ级标准。

⑤罐底边缘板每条对接焊接接头的外端300mm范围内,应进行X射线探伤检测,其结果应符合JB/T4735-97中规定的Ⅲ级标准。
