工程师必看PCB布局和走线规则
工程师必看PCB布局和走线规则
两端尽可能要预留2.0mm的空间不能摆元件，为了预防两端
吃锡不良。
如果布局上有困难，可允许预留1.0mm的空间
脚及规律性的脚位标识（双列16PIN以上和单排10PIN以上均应PFC MOS和PWM MOS散热片必须接地，以减少共模干扰
EMI线路，主回路及部分回路与电源线
求走粗；主回路及各功能模块的参考点或地线要分开。
测试焊盘直径以1.0mm为准，测试点与测试点之间不小于
标准以70um为主
+0.007
相邻两零件距离最小为2.5mm。
相邻两零件距离最小为2.5m
零件成阶梯状布置时,相邻两零件距离最小为2.5mm。
5.14.7.电容可自插零件最大高度为20mm,本体最大直径为
零件成水平直线布置时,本体间距为1～
立式零件布置范围内有卧式零件布置时,需参照下列要求
三脚晶体/半圆形晶体下方不可布置AI零件。
（除架高外）架高立式零件本体下方不可布置与之相垂直的卧式零件
PCB Layout的要求
线脚孔引脚方向2.0mm内不得放置器件(同一电位点
元件距离 (不同电位)。
PCB板AI和RI元件比较多，可委外加工打
速度快，效率高，省工省时，错误率极低。
元件不会东倒西歪，节省。

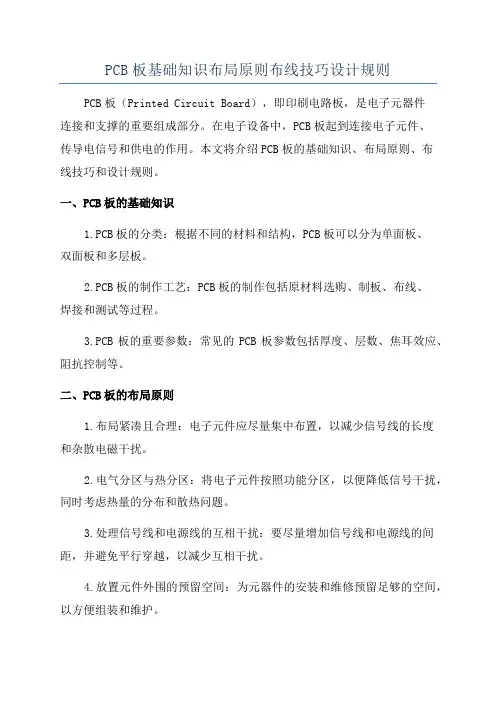

PCB板基础知识布局原则布线技巧设计规则
PCB板基础知识布局原则布线技巧设计规则PCB板（Printed Circuit Board），即印刷电路板，是电子元器件连接和支撑的重要组成部分。
在电子设备中，PCB板起到连接电子元件、传导电信号和供电的作用。
本文将介绍PCB板的基础知识、布局原则、布线技巧和设计规则。
一、PCB板的基础知识1.PCB板的分类：根据不同的材料和结构，PCB板可以分为单面板、双面板和多层板。
2.PCB板的制作工艺：PCB板的制作包括原材料选购、制板、布线、焊接和测试等过程。
3.PCB板的重要参数：常见的PCB板参数包括厚度、层数、焦耳效应、阻抗控制等。
二、PCB板的布局原则1.布局紧凑且合理：电子元件应尽量集中布置，以减少信号线的长度和杂散电磁干扰。
2.电气分区与热分区：将电子元件按照功能分区，以便降低信号干扰，同时考虑热量的分布和散热问题。
3.处理信号线和电源线的互相干扰：要尽量增加信号线和电源线的间距，并避免平行穿越，以减少互相干扰。
4.放置元件外围的预留空间：为元器件的安装和维修预留足够的空间，以方便组装和维护。
三、PCB板的布线技巧1.信号线和电源线布线：信号线和电源线应分开布线，以减少互相干扰。
信号线应尽量缩短长度，减少串扰和信号损耗。
2.确定信号线的走向：信号线的走线路径应避开高频干扰源和高功率设备。
一般情况下，信号线应尽量走直线，避免拐弯和交叉。
3.地线布线：地线是保证PCB板正常工作的重要线路，地线应尽量接近信号线，以减少回流噪声。
同时，地线应尽量宽，以降低电阻和噪声。
4.设置滤波电容：在PCB板上合适的位置加入滤波电容，可以有效降低电源杂波及其他噪声的干扰。
四、PCB板的设计规则1.规定LED、电位器和按键的位置和引脚间距。
2.规定电源线的规格、引脚间距和安全间距。
3.规定电子元件与焊盘的间距和接触面积。
4.规定PCB板的最小线宽、最小孔径和最小间距。
5.规定PCB板的阻焊、喷锡、丝印等工艺要求。
PCB布局布线基本原则
PCB布局、布线基本原则亚洲电子研发中心 AIDONG 提供一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻： 51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容： 51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
PCB板布局原则布线技巧
PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。
比如，将稳压电路、放大电路、数字电路等放在不同的区域内。
-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。
因此，尽量把线路缩短，减少线路长度。
-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。
因此，尽量避免线路的交叉，使布局更加清晰。
-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。
-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。
2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。
-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。
-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。
-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。
-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。
总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。
通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

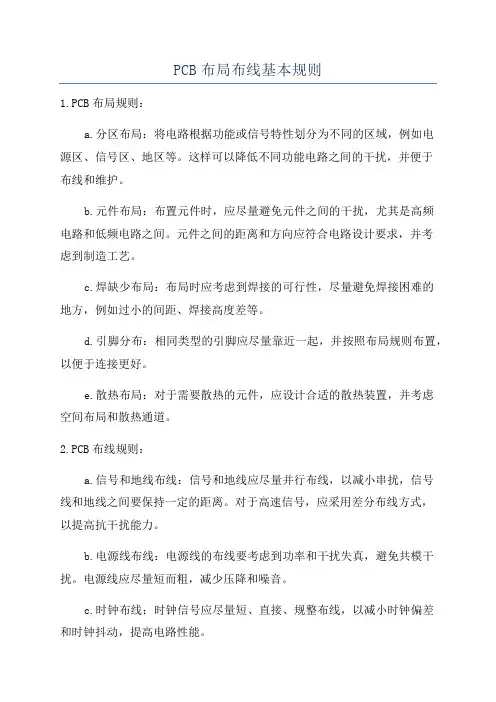

PCB布局布线基本规则
PCB布局布线基本规则1.PCB布局规则：a.分区布局：将电路根据功能或信号特性划分为不同的区域，例如电源区、信号区、地区等。
这样可以降低不同功能电路之间的干扰，并便于布线和维护。
b.元件布局：布置元件时，应尽量避免元件之间的干扰，尤其是高频电路和低频电路之间。
元件之间的距离和方向应符合电路设计要求，并考虑到制造工艺。
c.焊缺少布局：布局时应考虑到焊接的可行性，尽量避免焊接困难的地方，例如过小的间距、焊接高度差等。
d.引脚分布：相同类型的引脚应尽量靠近一起，并按照布局规则布置，以便于连接更好。
e.散热布局：对于需要散热的元件，应设计合适的散热装置，并考虑空间布局和散热通道。
2.PCB布线规则：a.信号和地线布线：信号和地线应尽量并行布线，以减小串扰，信号线和地线之间要保持一定的距离。
对于高速信号，应采用差分布线方式，以提高抗干扰能力。
b.电源线布线：电源线的布线要考虑到功率和干扰失真，避免共模干扰。
电源线应尽量短而粗，减少压降和噪音。
c.时钟布线：时钟信号应尽量短、直接、规整布线，以减小时钟偏差和时钟抖动，提高电路性能。
d.确定布线顺序：按照信号优先级和电路层次确定具体的布线顺序，先布线关键信号，再布线次要信号。
e.保持对称性：对于差分信号，应保持布线对称性，使两条线的长度相等，以减小串扰。
f.避免交叉布线：布线时应尽量避免信号线的交叉，特别是高频信号。
交叉会引入串扰、电磁辐射等问题。
g.地线布线：地线是非常重要的，应尽量保持低阻抗和低电压降。
地线网应尽量均匀分布，缩短回路长度。
h. 电源去耦布线：对于需要去耦的元件，如数字电路的Vcc和GND，应尽量采用两个电容、一个靠近Vcc引脚，另一个靠近GND引脚，以提供稳定的电源。
以上仅是PCB布局和布线的基本规则，实际设计还需要结合具体的电路需求和PCB制造工艺等因素进行综合考虑。
布局和布线的好坏直接影响电路性能、可靠性和电磁兼容性，因此在进行PCB设计时，需要有一定的经验和技巧，不断进行反复优化和仿真验证，确保设计的质量和可靠性。
PCB板布局原则布线技巧
PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。
2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。
3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。
4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。
5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。
二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。
2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。
3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。
对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。
4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。
对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。
5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。
同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。
6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。
7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。
三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。
2.尽量减小信号线的面积，减少对周围信号的干扰。
3.尽量采用四方对称布线，减少线路不平衡引起的干扰。
4.尽量降低线路阻抗，提高信号的传输质量。
PCB布局布线设计规范和要求
PCB布局布线设计规范和要求预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制PCB布局布线设计规范和要求PCB布局规范一:布局设计原则1：距板边距离应大于5mm2：先放置与结构关系密切的元件，如接插件，开关，电源插座等3：优先摆放电路功能块的核心元件及体积较大的元器件，再以核心元件为中心摆放周围电路元器件4：功率大的元件摆放在有利于散热的位置上5：质量较大的元器件应避免放在板的中心，应靠近机箱中的固定边放置6：有高频连线的元件尽可能靠近，以减少高频信号的分布和电磁干扰7：输入，输出元件尽量远离8：带高压的元器件尽量放在调试时手不易触及的地方9：热敏元件应远离发热元件10:可调元件的布局应便于调节11:考虑信号流向,合理安排布局使信号流向尽可能保持一致12:布局应均匀,整齐,紧凑13:SMT元件应注意焊盘方向尽量一致,以利于装焊,减少桥联的可能14:去藕电容应在电源输入端就近位置15:波峰焊面的元件高度限制为4mm16:对于双面都有的元件的PCB,较大较密的IC,插件元件放在板的顶层,底层只能放较小的元件和管脚数少且排列松散的贴片元件17:对小尺寸高热量的元件加散热器尤为重要,大功率元件下可以通过敷铜来散热,而且这些元件周围尽量不要放热敏元件.18:高速元件尽量靠近连接器;数字电路和模拟电路尽量分开,最好用地隔开,再单点接地19:定位孔到附近焊盘的距离不小于7.62mm(300mil),定位孔到表贴器件边缘的距离不小于5.08mm(200mil)二:布线设计原则1:线应避免锐角,直角,应采用四十五度走线2:相邻层信号线为正交方向3:高频信号尽可能短4:输入,输出信号尽量避免相邻平行走线,最好在线间加地线,以防反馈耦合5:双面板电源线,地线的走向最好与数据流向一致,以增强抗噪声能力6:数字地,模拟地要分开7:时钟线和高频信号线要根据特性阻抗要求考虑线宽,做到阻抗匹配8:整块线路板布线,打孔要均匀9:单独的电源层和地层,电源线,地线尽量短和粗,电源和地构成的环路尽量小10:时钟的布线应少打过孔,尽量避免和其他信号线并行走线,且应远离一般信号线,避免对信号线的干扰;同时避开板上的电源部分,防止电源和时钟互相干扰;当一块电路板上有多个不同频率的时钟时,两根不同频率的时钟线不可并行走线;时钟线避免接近输出接口,防止高频时钟耦合到输出的CABLE线并发射出去;如板上有专门的时钟发生芯片,其下方不可走线,应在其下方铺铜,必要时对其专门割地;11:成对差分信号线一般平行走线,尽量少打过孔,必须打孔时,应两线一起打,以做到阻抗匹配12:两焊点间距很小时,焊点间不得直接相连;从贴盘引出的过孔尽量离焊盘远些Q:众所周知PCB板包括很多层，但其中某些层的含义我还不是很清楚。
PCB设计布局及布线规则
PCB设计布局规则1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。
按工艺设计规范的要求进行尺寸标注。
2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。
根据某些元件的特殊要求，设置禁止布线区。
3. 综合考虑PCB性能和加工的效率选择加工流程。
加工工艺的优选顺序为：元件面单面贴装--元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）--双面贴装--元件面贴插混装、焊接面贴装。
4.布局操作的基本原则A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分，尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。
G. 如有特殊布局要求，应双方沟通后确定。
5. 同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
6. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
7. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
8. 需用波峰焊工艺生产的单板，其紧固件安装孔和定位孔都应为非金属化孔。
当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。
9. 焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊传送方向垂直，阻排及SOP（PIN间距大于等于1.27mm）元器件轴向与传送方向平行；PIN间距小于1.27mm（50mil)的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接。
PCB板布局布线基本规则
PCB板布局布线基本规则一、元件布局基本规则1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm （对于M2.5）、4mm（对于M3）内不得贴装元器件；3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4.元器件的外侧距板边的距离为5mm；5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7.发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9.其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil （或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
PCB设计常用规则
PCB设计常用规则1.布局规则：-尽量把信号线距离外部干扰源保持一定的距离，例如电源线或传感器线。
-确保电源和地线的位置合理，避免产生不必要的电源噪声。
-按模拟和数字信号分类，使其互相之间的交叉干扰最小化。
-有时会需要将辐射敏感部件放在较远的位置，以降低敏感部件的辐射噪声和互相干扰。
-尽量减少思路级距离，以避免布线时的冲突。
正确的放置元件和电源是设计的基础。
2.电源规则：-为模拟和数字设计分别提供独立且稳定的电源线路。
-尽量避免共地，尤其是大电流回流路径和精密模拟电路的共地。
-采用足够大的电流轨迹和电源引脚，以确保电流正常通行。
-确保地线有足够的导电面积，以减小接地的电阻。
3.信号完整性规则：-严格控制信号和层间距离，以减少信号之间的串扰。
-控制信号线的长度，在高速传输中，尽量保持信号长度的匹配性，以降低信号传输的延迟差异。
-使用正确的终端和阻抗匹配技术来降低信号波形失真。
-对于时钟线，尽可能地短并采用分布式布局，以减少时钟偏移和抖动。
4.焊盘和引脚规则：-控制软硬连板的距离，以确保焊盘的可靠性和质量。
-使用足够大的焊盘或足够的焊盘面积，以确保良好的焊接性能。
-确保SMT元件的引脚尺寸、间距和与焊盘的配对，以确保正确的组装。
5.热管理规则：-确保散热器或冷却体与芯片之间有足够的热接触面积。
-调整散热板上的负载分布，以确保散热板的温度均匀分布。
-处理高功率芯片的散热问题时，考虑加入热沉或风扇以提高散热效果。
除了上述规则外，还有其他一些更加具体的规则需要根据具体的设计需求进行调整。
例如，高频线路的规则会更严格，需要更小的封装和更短的线路，以减少信号衰减和串扰。
模拟和数字信号的传输速率不同，需要采取不同的规则来控制布线和层间距离。
各种规则的合理应用，可以提高PCB的可靠性、稳定性和性能。
PCB布局布线的一些规则
PCB布局布线的一些规则一、布局元器件布局的10条规则：1. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．2. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．3. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
4. 相同结构电路部分，尽可能采用“对称式”标准布局；5. 按照均匀分布、重心平衡、版面美观的标准优化布局；6. 同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
7. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
8. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短；高电压、大电流信号与小电流，低电压的弱信号完全分开；模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分。
9、去偶电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
10、元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
二、布线（1）布线优先次序键信号线优先：摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先布线密度优先原则：从单板上连接关系最复杂的器件着手布线。
从单板上连线最密集的区域开始布线注意点：a、尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布线层，并保证其最小的回路面积。
必要时应采取手工优先布线、屏蔽和加大安全间距等方法。
保证信号质量。
b、电源层和地层之间的EMC环境较差，应避免布置对干扰敏感的信号。
c、有阻抗控制要求的网络应尽量按线长线宽要求布线。
（2）四种具体走线方式1 、时钟的布线：时钟线是对EMC 影响最大的因素之一。
在时钟线上应少打过孔，尽量避免和其它信号线并行走线，且应远离一般信号线，避免对信号线的干扰。
PCB布局、布线基本原则
用以下结论归纳印刷线路板设计的一个规则：
信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。
2、 为增加系统的抗电磁干扰能力采取如下措施：
(1) 选用频率低的微控制器：
选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。
1uf，10uf电容，并行共振频率在20MHz以上，去除高频率噪声的效果要好一些。在电源进入印刷板的地方和一个1uf或10uf的去高频电容往往是有利的，即使是用电池供电的系统也需要这种电容。
每10片左右的集成电路要加一片充放电电容，或称为蓄放电容，电容大小可选10uf。最好不用电解电容，电解电容是两层溥膜卷起来的，这种卷起来的结构在高频时表现为电感，最好使用胆电容或聚碳酸酝电容。
3、正常过孔不低于30mil；
4、 双列直插：焊盘60mil，孔径40mil；
1/4W电阻： 51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；
无极电容： 51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；
5、 注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
在高频情况下，印刷线路板上的引线，过孔，电阻、电容、接插件的分布电感与电容等不可忽略。电容的分布电感不可忽略，电感的分布电容不可忽略。电阻产生对高频信号的反射，引线的分布电容会起作用，当长度大于噪声频率相应波长的1/20时，就产生天线效应，噪声通过引线向外发射。
PCB电路板布局布线基本原则
PCB电路板布局布线基本原则1.电源分配：电源的布局是电路布局的首要考虑因素。
电源线应该尽量短，粗，走直线，避免与其他信号线相交，以减少干扰和电源噪声。
2.信号与地平面的分离：为了防止信号间的串扰和杂散电磁辐射，应尽量隔离模拟信号和数字信号以及高频信号和低频信号。
同时，需要设置大面积的地平面，以提供良好的地连接，降低噪声。
3.分区规划：将电路板划分为不同的模块或功能区，根据信号层次、噪声敏感度和功率特性来确定布局，各个区域之间应平衡布局，避免相互干扰。
4.元件布局：元件之间的布局应考虑信号的流向、施加特性和相互关系。
一般来说，从输入到输出的信号流向应是逐渐增强的。
另外，重要的元件和模块应放在离输入和输出较近的位置，以便于调试和维护。
5.确定关键信号线：在布局和布线中，关键信号线，如时钟信号、高速差分信号等，需要特别关注。
这些信号线需要尽量走最短的路径，减少路径中的阻抗变化和反射，同时需要与其他信号线保持最小的距离，以减少串扰。
6.信号层次：不同的信号层次应通过合理的布局和布线来满足设计要求。
高频信号需要使用内层铜箔进行引导，而尽量与数字信号、低频信号和电源线分开。
对于高频信号，尽量使用短而宽的线路，并使用适当的层间连接技术来减小阻抗。
7.传导和辐射：在布局和布线中需要考虑到传导和辐射两个方面的干扰。
传导干扰可以通过合理的布局和接地设计来减少，而辐射干扰则需要通过电路板的屏蔽和接地设计来避免。
8.压降和散热：在布线中需要注意电流路径的压降问题，尽量使用宽而短的线路来减小电阻和电压降。
同时，需要合理设计散热结构，确保电路板的温度在可接受范围内。
综上所述，PCB电路板布局和布线的基本原则主要包括电源分配、信号与地平面的分离、分区规划、元件布局、关键信号线的处理、信号层次设计、传导和辐射的控制、压降和散热的考虑等。
这些原则可以帮助设计师设计出性能优良、可靠稳定的PCB电路板。
PCB板基础知识、布局原则、布线技巧、设计规则
PCB 板基础知识一、PCB 板的元素1、 工作层面对于印制电路板来说，工作层面可以分为6大类，信号层 （signal layer ）内部电源/接地层 （internal plane layer ）机械层（mechanical layer ） 主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。
EDA软件可以提供16层的机械层。
防护层（mask layer ） 包括锡膏层和阻焊层两大类。
锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。
丝印层（silkscreen layer ） 在PCB 板的TOP 和BOTTOM 层表面绘制元器件的外观轮廓和放置字符串等。
例如元器件的标识、标称值等以及放置厂家标志，生产日期等。
同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB 板具有可读性，便于电路的安装和维修。
其他工作层（other layer ） 禁止布线层 Keep Out Layer钻孔导引层 drill guide layer钻孔图层 drill drawing layer复合层 multi-layer2、 元器件封装是实际元器件焊接到PCB 板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。
元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。
因此在制作PCB 板时必须同时知道元器件的名称和封装形式。
（1） 元器件封装分类通孔式元器件封装（THT ，through hole technology ）表面贴元件封装 （SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类： SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装(2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如 AXIAL-0.3 DIP14 RAD0.1 RB7.6-15 等。
PCB布线的常见规则
PCB布线的常见规则1.PCB 的布局设计(1) PCB 的大小要合适，PCB 的尺寸要根据电路实际情况合理设计。
(2) PCB 的整体布局·PCB 的整体布局应按照信号流程安排各个功能电路单元的位置,使整体布局便于信号流通,而且使信号保持一致方向。
·各功能单元电路的布局应以主要元件为中心,来围绕这个中心进行布局。
(3) 特殊元件的位置特殊布局·过重元件应设计固定支架的位置,并注意各部分平衡。
·机内可调元件要靠PCB 的边沿布局,以便于调节;机外可调元件、接插件和开关件要和外壳一起设计布局。
·发热元件的要远离热敏元件,并设计好散热的方式。
·PCB 的定位孔和固定支架的位置与外壳要一致。
(4) 元件的布局规则·各元件布局应均匀、整齐、紧凑,尽量减小和缩短各元件之间的引线和连接。
特别是缩短高频元器件之间的连线,减小它们之间的分布参数和相互之间的电磁干扰。
·电位差较大的元器件要远离,防止意外放电。
2.PCB 的布线设计(1)一般来说若铜箔厚度为0.05 ,线宽为1 mm～115 mm 的导线大致可通过2A 电流数字电路或集成电路线宽大约为012mm～013 mm。
(2)导线之间最小宽度。
对环氧树脂基板线间宽度可小一些,数字电路和IC的导线间距一般可取到0.15 mm～ 0.18mm。
(3) 对数字信号和高频模拟信号由于其中存在谐波,故印制导线拐弯处不要设计成直角或夹角。
(4) 输出和输入所用的导线避免相邻平行,以防反馈耦合若必须避免相邻平行,那么必在中间加地线。
(5) 对PCB 上的大面积铜箔,为防变形可设计成网格形状。
(6) 若元件管脚插孔直径为d ,焊盘外径为d +1.2mm。
3.PCB 的地线设计(1) 接地系统的结构由系统地、屏蔽地、数字地和模拟地构成。
(2) 尽量加粗地线,以可通过三倍的允许电流。
(3) 将接地线构成闭合回路,这不仅可抗噪声干扰,而且还缩小不必要的电(4) 数字地模拟地要分开,即分别与电源地相连。
Pcb布局规则和技巧
Pcb布局规则和技巧Pcb布局规章1、在通常状况下，全部的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在低层。
2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般状况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布匀称、疏密全都。
3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。
4、离电路板边缘一般不小于2MM.电路板的最佳外形为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。
Pcb布局技巧在PCB的布局设计中要分析电路板的单元，依据其功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、根据电路的流程支配各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持全都的方向。
2、以每个功能单元的核心元器件为中心，围绕他来进行布局。
元器件应匀称、整体、紧凑的排列在PCB上，尽量削减和缩短各元器件之间的引线和连接。
3、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱简单，易于批量生产。
特别元器件的位置在布局时一般要遵守以下原则：1、尽可能缩短高频元器件之间的连接，设法削减他们的分布参数及和相互间的电磁干扰。
易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。
2一些元器件或导线有可能有较高的电位差，应加大他们的距离，以免放电引起意外短路。
高电压的元器件应尽量放在手触及不到的地方。
3、重量超过15G的元器件，可用支架加以固定，然后焊接。
那些又重又热的元器件，不应放到电路板上，应放到主机箱的底版上，且考虑散热问题。
热敏元器件应远离发热元器件。
4、对与电位器、可调电感线圈、可变电容器、微动开关等可调元器件的布局应考虑整块扳子的结构要求，一些常常用到的开关，在结构允许的状况下，应放置到手简单接触到的地方。
PCB板布局布线基本规则
一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm （对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil （或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
