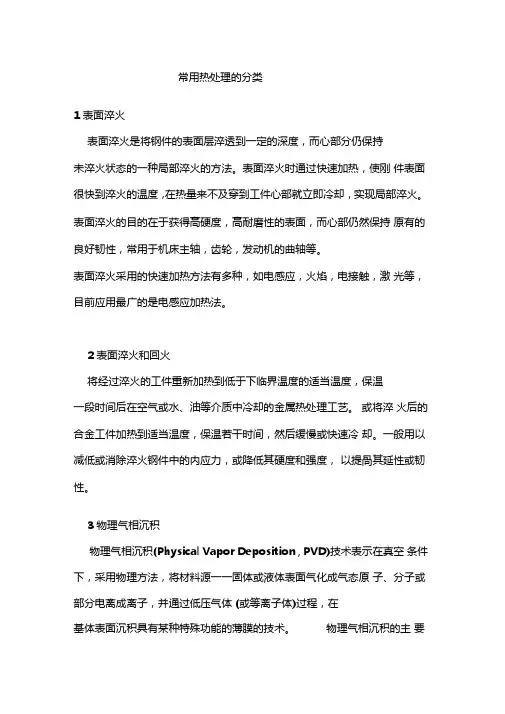

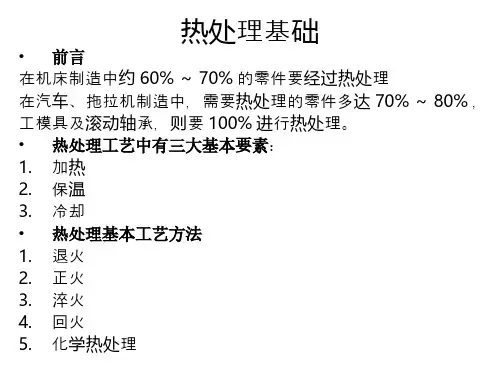

机械加工常见热处理工艺

气体渗碳是将工件装入密闭的渗碳炉内，通入气体渗剂（甲烷、乙烷等）或液体渗剂（煤油或苯、酒精、丙酮等），在高温下分解出活性碳原子，渗入工件表面，以获得高碳表面层的一种渗碳操作工艺。
固体渗碳是将工件和固体渗碳剂（木炭加促进剂组成）一起装在密闭的渗碳箱中，将箱放入加热炉中加热到渗碳温度，并保温一定时间，使活性碳原子渗人工件表面的一种最早的渗碳方法。
适用范围：各种齿轮和轴类
工艺新发展
渗碳工艺是一个十分古老的工艺，在中国，最早可上溯到2000年以前。起先是用固体渗碳介质渗碳。在20世纪出现液体和气体渗碳并得到广泛应用。后来又出现了真空渗碳和离子渗碳。到现在，渗碳工艺仍然具有非常重要的实用价值，原因就在于它的合理的设计思想，即让钢材表层接受各类负荷（磨损、疲劳、机械负载及化学腐蚀）最多的地方，通过渗入碳等元素达到高的表面硬度﹑高的耐磨性和疲劳强度及耐蚀性﹐而不必通过昂贵的合金化或其它复杂工艺手段对整个材料进行处理。这不仅能用低廉的碳钢或合金钢来代替某些较昂贵的
适用范围：适用于固体渗碳后的碳钢和低合金钢工件、气体、液体渗碳的粗晶粒钢，某些渗碳后不宜直接淬火的工件及渗碳后需机械加工的零件。

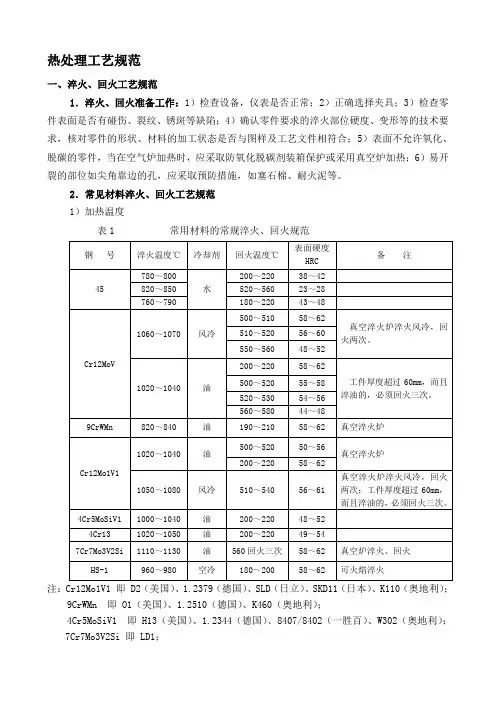

4、渗碳高温回火，一次加热淬火，低温回火
淬火温度840-860℃。组织及性能特点：高温回火使M和残余A分解，渗层中碳和合金元素以碳化物形式析出，便于切削加工及淬火后残余A减少。
渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗源自文库。
分类
按含碳介质的不同﹐渗碳可分为气体渗碳、固体渗碳﹑液体渗碳﹑和碳氮共渗（氰化）。
渗碳
渗碳热处理
渗碳：是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中，加热到900--950摄氏度的单相奥氏体区，保温足够时间后，使渗碳介质中分解出的活性碳原子渗入钢件表层，从而获得表层高碳，心部仍保持原有成分。相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。
渗碳工艺流程
1、直接淬火低温回火
组织及性能特点：不能细化钢的晶粒。工件淬火变形较大，合金钢渗碳件表面残余奥氏体量较多，表面硬度较低
适用范围：操作简单，成本低廉用来处理对变形和承受冲击载荷不大的零件，适用于气体渗碳和液体渗碳工艺。
2、预冷直接淬火、低温回火
淬火温度800-850℃。组织及性能特点：可以减少工件淬火变形，渗层中残余奥
液体渗碳是利用液体介质进行渗碳，常用的液体渗碳介质有：碳化硅，“603”渗碳剂等。
碳氮共渗（氰化）又分为气体碳氮共渗 、液体碳氮共渗、固体碳氮共渗。
原理
渗碳与其他化学热处理一样﹐也包含3个基本过程。
①分解
渗碳介质的分解产生活性碳原子。
②吸附
活性碳原子被钢件表面吸收后即溶到表层奥氏体中﹐使奥氏体中含碳量增加。
概述
渗碳（carburizing/carburization）是指使碳原子渗入到钢表面层的过程。
也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。
渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25%)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。
6、二次淬火冷处理低温回火
组织及性能特点：高于Ac1或Ac3（心部）的温度淬火，高合金表层残余A较多，经冷处理（-70℃/-80℃）促使A转变从而提高表面硬度和耐磨性。
适用范围：主要用于渗碳后不进行机械加工的高合金钢工件。
7、渗碳后感应加热淬火低温回火
组织及性能特点：可以细化渗层及靠近渗层处的组织。淬火变形小，不允许硬化的部位不需预先防渗。
高合金钢，而且能够保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。因此，完全符合节能、降耗，可持续发展的方向。
近年来，出现了高浓度渗碳工艺，与传统工艺在完全奥氏体区（温度在900~950℃，渗碳后表面碳质量分数为0.85%~1.05%）进行渗碳不同，它是在Ac1～Accm之间的不均匀奥氏体状态下进行，其渗层表面碳浓度可高达2%～4%。其结果可获得细小颗粒碳化物均匀、弥散分布的渗层。其渗碳温度降至800℃～860℃温度范围，可实现一般钢材渗碳后直接淬火；由于高浓度渗碳层含有很高数量（20%～50%）的弥散分布的碳化物，故显示出比普通渗碳更优异的耐磨性、耐蚀性，更高的接触与弯曲疲劳强度，较高的冲击韧度、较低的脆性及较好的回火稳定性。该工艺还具有适用性广、对设备无特殊要求等优点，具有较高的经济效益和实用价值，近年来在国内外获得竞相研究与开发。
氏体量也可稍有降低，表面硬度略有提高，但奥氏体晶粒没有变化。
适用范围：操作简单，工件氧化、脱碳及淬火变形均小，广泛应用于细晶粒钢制造的各种工具。
3、一次加热淬火，低温回火
淬火温度820-850℃或780-810℃。组织及性能特点：对心部强度要求较高者，采用820-850℃淬火，心部为低碳M，表面要求硬度高者，采用780-810℃淬火可以细化晶粒。
适用范围：主要用于Cr—Ni合金渗碳工件
5、二次淬火低温回火
组织及性能特点：第一次淬火（或正火），可以消除渗碳层网状碳化物及细化心部组织（850-870℃），第二次淬火主要改善渗层组织，对心部性能要求不高时可在材料的Ac1—Ac3之间淬火，对心部性能要求高时要在Ac3以上淬火。
适用范围：主要用于对力学性能要求很高的重要渗碳件，特别是对粗晶粒钢。但在渗碳后需经过两次高温加热，使工件变形和氧化脱碳增加，热处理过程较复杂。
③扩散
表面含碳量增加便与心部含碳量出现浓度差﹐表面的碳遂向内部扩散。碳在钢中的扩散速度主要取决于温度﹐同时与工件中被渗元素内外浓度差和钢中合金元素含量有关。
渗碳零件的材料一般选用低碳钢或低碳合金钢(含碳量小於0.25%)。渗碳后必须进行淬火才能充分发挥渗碳的有利作用。工件渗碳淬火后的表层显微组织主要为高硬度的马氏体加上残余奥氏体和少量碳化物﹐心部组织为韧性好的低碳马氏体或含有非马氏体的组织﹐但应避免出现铁素体。一般渗碳层深度范围为0.8～1.2毫米﹐深度渗碳时可达2毫米或更深。表面硬度可达HRC58～63﹐心部硬度为HRC30～42。渗碳淬火后﹐工件表面产生压缩内应力﹐对提高工件的疲劳强度有利。因此渗碳被广泛用以提高零件强度﹑冲击韧性和耐磨性﹐借以延长零件的使用寿命。
