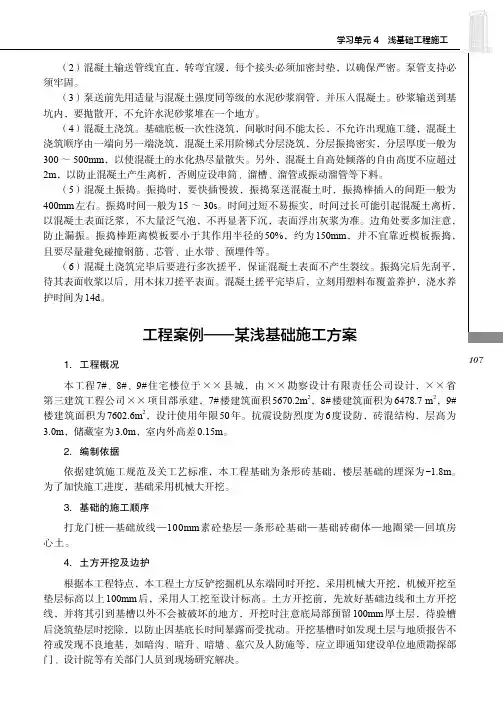

工程案例—某浅基础施工方案_地基与基础_[共4页]
![工程案例—某浅基础施工方案_地基与基础_[共4页]](https://img.taocdn.com/s3/m/29a65fbcaf1ffc4fff47ac73.png)
107学习单元
4 浅基础工程施工
1．工程概况
本工程7#、8#、9#住宅楼位于××县城，由××勘察设计有限责任公司设计，××省第三建筑工程公司××项目部承建，7#楼建筑面积5670.2m 2，8#楼建筑面积为6478.7 m 2，9#楼建筑面积为7602.6m 2，设计使用年限50年。
抗震设防烈度为6度设防，砖混结构，层高为3.0m ，储藏室为3.0m ，室内外高差0.15m 。
2．编制依据
依据建筑施工规范及关工艺标准，本工程基础为条形砖基础，楼层基础的埋深为-1.8m 。
为了加快施工进度，基础采用机械大开挖。
3．基础的施工顺序
打龙门桩—基础放线—100mm 素砼垫层—条形砼基础—基础砖砌体—地圈梁—回填房心土。
4．土方开挖及边护
根据本工程特点，本工程土方反铲挖掘机从东端同时开挖，采用机械大开挖，机械开挖至垫层标高以上100mm 后，采用人工挖至设计标高。
土方开挖前，先放好基础边线和土方开挖线，并将其引到基槽以外不会被破坏的地方，开挖时注意底局部预留100mm 厚土层，待验槽后浇筑垫层时挖除，以防止因基底长时间暴露而受扰动。
开挖基槽时如发现土层与地质报告不符或发现不良地基，如暗沟、暗升、暗塘、墓穴及人防施等，应立即通知建设单位地质勘探部
门、设计院等有关部门人员到现场研究解决。
建筑工程浅基础设计
条形基础设计实例
总结词
适用于墙下条形基础，常用于多层建筑和高层建筑。
详细描述
条形基础是一种连续的基础形式，适用于墙下承载的情况。根据地质勘察报告和上部结构要求，确定条形基础底 面尺寸和埋深，以满足承载力和稳定性要求。同时，需要考虑沉降缝的设置，以减小不均匀沉降的影响。
筏形基础设计实例
总结词
适用于大面积、大荷载的建筑物，如高层建 筑、大型工业厂房等。
浅基础类型
独立基础
独立基础是一种常见的基础类型， 由一块较大的混凝土板构成，能 够承受建筑物上部结构的荷载。
条形基础
条形基础是一种连续的基础类型， 由多块较小的混凝土板构成，适用 于建筑物荷载较大、地质条件较差 的情况。
筏板基础
筏板基础是一种大面积的基础类型， 由一块较大的混凝土板构成，能够 承受建筑物上部结构的全部荷载。
根据建筑物荷载大小 和地质条件，确定基 础底面尺寸和埋深。
确保基础与周边环境 的协调性和安全性。
考虑地下水位的影响， 合理设置排水设施。
基础材料选择
01
根据工程要求和地质条件，选择 合适的基础材料，如混凝土、毛 石、碎石等。
02
考虑材料的强度、耐久性、经济 性和环保性等因素。
基础结构设计
根据建筑物的荷载分布和地质条 件，进行基础结构的详细设计。
基础材料与构造
ቤተ መጻሕፍቲ ባይዱ
材料选择
根据工程要求和地质条件，选择合适的 基础材料，如混凝土、毛石、砖等。
VS
基础构造
根据建筑物类型和荷载分布，设计合理的 基础构造，以满足承载力和变形要求。
03
浅基础设计步骤
基础选型
独立基础
条形基础
适用于建筑物荷载较小、地 基承载力较好的情况，具有 施工简便、造价低廉的优点。
基础工程-浅基础设计
中心荷载作用下基底面积为：
A Fk fa G d
（矩形）
b
Fk fa G d
（条形）
p k —相应于荷载效应标准组合时，基础底
面处的平均压力值；
fa—修正后的地基承载力特征值。
Fk—相应于荷载效应标准组合时，上部结构传 至基础顶面的竖向力值； Gk—基础自重和基础上的土重； A—基础底面面积。 b—条形基础底面宽度。
基底面做成台阶形，台阶的高宽比为1∶2。
3 水文地质条件 基础尽量置于地下水位之上； 基底面低于地下水位：注意渗透破坏、
施工排水及对基础的腐蚀；
基底面下有承压水位：控制基坑开挖深 度； 基底面应低于冲刷线一定深度。
4 场地环境条件
位于坡高H≤8m，坡角β≤45°稳定边坡之
上的拟建工程，当b≤3m，a≥2.5m时，基础埋深
《建筑地基基础设计规范》（GB50007—
2002）将地基基础分为三个设计等级：
表：地基基础设计等级 建筑与地基类型
重要的工业与民用建筑； 30层以上的高层建筑； 体型复杂，层数相差超过10层的高低层连成一体建筑物； 大面积的多层地下建筑物(地下车库、商场、运动场等)； 对地基变形有特殊要求的建筑物； 甲级 复杂地质条件下的坡上建筑物(包括高边坡)； 对原有工程影响较大的新建筑物； 场地和地基条件复杂的一般建筑物； 位于复杂地质条件及软土地区的2层及2层以上地下室的基 坑工程。
冻胀丘
冻土地区基础的最小埋深为：
dmin ＝ zd – hmax
hmax—基底下允许残留冻土层的最大厚度。 Zd—设计冻深；
9. 4
基础底面尺寸的计算
一、地基持力层承载力确定（见第八章） 二、基础底面尺寸的初步确定 承载力特征值的计算 假定基础底面宽度b≤3m，只按基础埋置 深度对地基承载力进行修正。按修正后的承 载力初步确定基础底面尺寸。

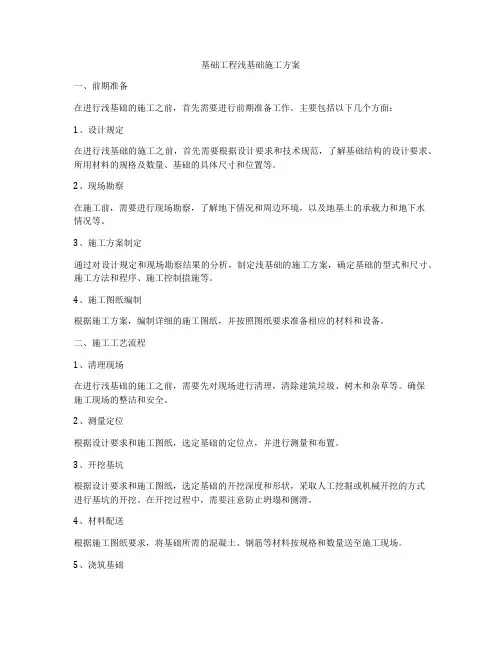

基础工程浅基础施工方案
基础工程浅基础施工方案一、前期准备在进行浅基础的施工之前，首先需要进行前期准备工作。
主要包括以下几个方面：1、设计规定在进行浅基础的施工之前，首先需要根据设计要求和技术规范，了解基础结构的设计要求、所用材料的规格及数量、基础的具体尺寸和位置等。
2、现场勘察在施工前，需要进行现场勘察，了解地下情况和周边环境，以及地基土的承载力和地下水情况等。
3、施工方案制定通过对设计规定和现场勘察结果的分析，制定浅基础的施工方案，确定基础的型式和尺寸、施工方法和程序、施工控制措施等。
4、施工图纸编制根据施工方案，编制详细的施工图纸，并按照图纸要求准备相应的材料和设备。
二、施工工艺流程1、清理现场在进行浅基础的施工之前，需要先对现场进行清理，清除建筑垃圾、树木和杂草等。
确保施工现场的整洁和安全。
2、测量定位根据设计要求和施工图纸，选定基础的定位点，并进行测量和布置。
3、开挖基坑根据设计要求和施工图纸，选定基础的开挖深度和形状，采取人工挖掘或机械开挖的方式进行基坑的开挖。
在开挖过程中，需要注意防止坍塌和侧滑。
4、材料配送根据施工图纸要求，将基础所需的混凝土、钢筋等材料按规格和数量送至施工现场。
5、浇筑基础进行基础混凝土的浇筑。
在浇筑过程中，需要保证混凝土的质量和均匀性，同时注意控制浇筑速度和防止混凝土渗漏。
6、设置和安装在混凝土初凝后，进行基础上的各种设置和安装工作。
主要包括放置和捆绑钢筋、设置支模、挡土墙和支撑等。
7、养护对已经完成的基础进行养护，保持基础的温度和湿度，避免混凝土龟裂和开裂。
8、验收在完成浅基础的施工之后，进行基础的验收，检查基础的尺寸和平整度，确保基础的质量和安全。
三、施工注意事项1、严格按照设计要求和施工图纸进行施工，不得擅自改变基础的尺寸和形式。
2、在开挖基坑的过程中，需要对挖掘边坡进行支护和防护，确保开挖的安全和稳定。
3、进行混凝土的浇筑时，需要控制混凝土的配合比、搅拌时间和浇筑速度，避免混凝土的裂缝和缺陷。

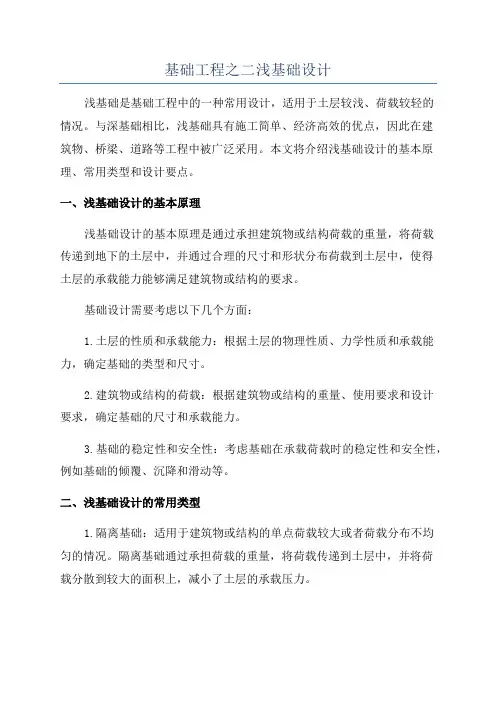

基础工程之二浅基础设计
基础工程之二浅基础设计浅基础是基础工程中的一种常用设计，适用于土层较浅、荷载较轻的情况。
与深基础相比，浅基础具有施工简单、经济高效的优点，因此在建筑物、桥梁、道路等工程中被广泛采用。
本文将介绍浅基础设计的基本原理、常用类型和设计要点。
一、浅基础设计的基本原理浅基础设计的基本原理是通过承担建筑物或结构荷载的重量，将荷载传递到地下的土层中，并通过合理的尺寸和形状分布荷载到土层中，使得土层的承载能力能够满足建筑物或结构的要求。
基础设计需要考虑以下几个方面：1.土层的性质和承载能力：根据土层的物理性质、力学性质和承载能力，确定基础的类型和尺寸。
2.建筑物或结构的荷载：根据建筑物或结构的重量、使用要求和设计要求，确定基础的尺寸和承载能力。
3.基础的稳定性和安全性：考虑基础在承载荷载时的稳定性和安全性，例如基础的倾覆、沉降和滑动等。
二、浅基础设计的常用类型1.隔离基础：适用于建筑物或结构的单点荷载较大或者荷载分布不均匀的情况。
隔离基础通过承担荷载的重量，将荷载传递到土层中，并将荷载分散到较大的面积上，减小了土层的承载压力。
2.连续基础：适用于建筑物或结构的均布荷载较大的情况。
连续基础是指基础沿建筑物或结构的外周连续分布，通过较大的面积承担荷载，使得土层的承载压力分布均匀。
3.浇注桩基础：适用于土层较深或者承载能力较差的情况。
浇注桩基础是指在土层中钻孔并灌注混凝土形成的桩体，通过桩体的摩擦力和承载力来承担荷载。
三、浅基础设计的要点1.合理选择基础类型和尺寸：根据建筑物或结构的荷载和土层的承载能力，选择合适的基础类型和尺寸。
一般情况下，建筑物的基础厚度不应小于600mm，且基础的宽度和长度应根据荷载情况合理确定。
2.建立合理的荷载计算模型：根据建筑物或结构的重量、使用要求和设计要求，建立合理的荷载计算模型，确保基础可以承受设计荷载的要求。
3.考虑土层的承载能力变化：土层的承载能力受到土壤湿度、季节变化、荷载的作用时间等因素的影响，因此在基础设计中需要考虑这些因素的变化，采取相应的措施以保证基础的稳定性和安全性。

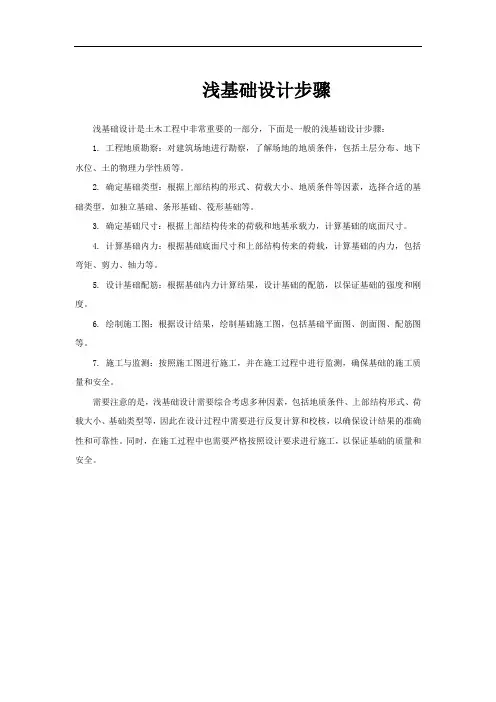

浅基础设计步骤
浅基础设计步骤
浅基础设计是土木工程中非常重要的一部分，下面是一般的浅基础设计步骤：
1. 工程地质勘察：对建筑场地进行勘察，了解场地的地质条件，包括土层分布、地下水位、土的物理力学性质等。
2. 确定基础类型：根据上部结构的形式、荷载大小、地质条件等因素，选择合适的基础类型，如独立基础、条形基础、筏形基础等。
3. 确定基础尺寸：根据上部结构传来的荷载和地基承载力，计算基础的底面尺寸。
4. 计算基础内力：根据基础底面尺寸和上部结构传来的荷载，计算基础的内力，包括弯矩、剪力、轴力等。
5. 设计基础配筋：根据基础内力计算结果，设计基础的配筋，以保证基础的强度和刚度。
6. 绘制施工图：根据设计结果，绘制基础施工图，包括基础平面图、剖面图、配筋图等。
7. 施工与监测：按照施工图进行施工，并在施工过程中进行监测，确保基础的施工质量和安全。
需要注意的是，浅基础设计需要综合考虑多种因素，包括地质条件、上部结构形式、荷载大小、基础类型等，因此在设计过程中需要进行反复计算和校核，以确保设计结果的准确性和可靠性。
同时，在施工过程中也需要严格按照设计要求进行施工，以保证基础的质量和安全。
基础工程课程设计浅基础
基础工程课程设计浅基础 This manuscript was revised by the office on December 22, 2012专业班级建筑工程技术1002班学号姓名肖庆日期《基础工程》课程设计专业班级建筑工程技术1002班学号姓名肖庆日期基础工程课程设计任务书设计题目：武汉一中学宿舍楼基础设计班级建工10级学生肖庆指导教师杨泰华、王瑞芳武汉科技大学城市建设学院二O12年五月一.设计题目:武汉一中学宿舍楼基础设计二.建设地点：武汉市三.设计原始资料：1.地质、水文资料:根据工程地质勘测报告，拟建场地地势较为平坦，该场地地表以下土层分布情况如表1所示。
地下水位距地表最低为-1.8m ，对建筑物基础无影响。
2.气象资料:全年主导风向为偏南风，夏季主导风向为东南风，冬季主导风向为北偏西风；常年降雨量为1283.7mm 左右，基本风压为m 2。
3.底层室内主要地坪标高为士，相当于绝对标高6.564m 。
四.上部结构资料上部结构为框架结构，采用粉煤灰轻渣空心砌块，3/8m kN =γ，底层填充墙高为3.4m 。
地基基础设计等级为乙级。
柱截面尺寸为400mm*500mm;传至底层柱下端的荷载分别为：传到边柱A 、D 轴线的荷载为：（1）k F =（1234+3n ）kN ，m kN n M k .)250(+=,剪力k H =(30+2n)kN 。
（其中，k k H M ,沿柱截面长边方向作用；n 为学生学号最后两位数）；传到 中柱B 、C 轴线的荷载为：轴力k F =(1643+2n)kN ，m kN n M k .)360(+= 所有柱剪力作用在基础顶面；基础梁截面尺寸取为250mm*400mm 。
五、设计内容及要求A.柱下独立基础对于边柱，采用柱下独立基础。
设计参照教材例2-2及例2-3. B.双柱联合基础对于间距小的中柱，可采用双柱联合基础。
轴线C.轴线3及J 相交的柱；轴线K 及2相交的柱荷载同边柱A 、D 轴线的柱； 轴线1及C 相交的柱和轴线2及B 相交的柱采用双柱联合基础。
《基础工程》课后习题及参考答案
浅基础习题及参考答案2-4 某承重墙厚240mm，作用于地面标高处的荷载F k=180kN/m,拟采用砖基础，埋深为1.2m。
地基土为粉质粘土，g＝18kN/m3，e0=0.9，f ak=170kPa。
试确定砖基础的底面宽度，并按二皮一收砌法画出基础剖面示意图。
〔解〕查表2-5，得ηd=1.0，代入式（2-14），得f a= f ak+ηdγm(d-0.5)=170+1.0×18×(1.2-0.5)=182.6kPa按式（2-20）计算基础底面宽度：为符合砖的模数，取b=1.2m，砖基础所需的台阶数为：2-5 某柱基承受的轴心荷载F k=1.05MN，基础埋深为1m，地基土为中砂，γ=18kN/m3，f ak=280kPa。
试确定该基础的底面边长。
〔解〕查表2-5，得ηd=4.4。
f a= f ak+ηdγm(d-0.5)=280+4.4×18×(1-0.5)=319.6kPa取b=1.9m。
2-6 某承重砖墙厚240mm，传至条形基础顶面处的轴心荷载F k＝150kN/m。
该处土层自地表起依次分布如下：第一层为粉质粘土，厚度2.2m，γ＝17kN/m3，e=0.91，f ak=130kPa，E s1=8.1MPa；第二层为淤泥质土，厚度1. 6m，f ak=65kPa, E s2=2.6MPa；第三层为中密中砂。
地下水位在淤泥质土顶面处。
建筑物对基础埋深没有特殊要求，且不必考虑土的冻胀问题。
（1）试确定基础的底面宽度（须进行软弱下卧层验算）；（2）设计基础截面并配筋（可近似取荷载效应基本组合的设计值为标准组合值的1.35倍）。
〔解〕(1)确定地基持力层和基础埋置深度第二层淤泥质土强度低、压缩性大，不宜作持力层；第三层中密中砂强度高，但埋深过大，暂不考虑；由于荷载不大，第一层粉质粘土的承载力可以满足用做持力层的要求，但由于本层厚度不大，其下又是软弱下卧层，故宜采用“宽基浅埋”方案，即基础尽量浅埋，现按最小埋深规定取d=0.5m。
《基础工程》浅基础(第二版)课后习题答案
浅基础习题及参考答案2-4 某承重墙厚240mm，作用于地面标高处的荷载F k=180kN/m,拟采用砖基础，埋深为1.2 m。
地基土为粉质粘土，g＝18kN/m3，e0=0.9，f ak=170kPa。
试确定砖基础的底面宽度，并按二皮一收砌法画出基础剖面示意图。
〔解〕查表2-5，得ηd=1.0，代入式（2-14），得f a= f ak+ηdγm(d-0.5)=170+1.0×18×(1.2-0.5)=182.6kPa按式（2-20）计算基础底面宽度：为符合砖的模数，取b=1.2m，砖基础所需的台阶数为：2-5 某柱基承受的轴心荷载F k=1.05MN，基础埋深为1m，地基土为中砂，γ=18 kN/m3，f ak=280kPa。
试确定该基础的底面边长。
〔解〕查表2-5，得ηd=4.4。
f a= f ak+ηdγ m(d-0.5) =280+4.4×18×(1-0.5)=319.6kPa取b=1.9m。
2-6 某承重砖墙厚240mm，传至条形基础顶面处的轴心荷载F k＝150kN/m。
该处土层自地表起依次分布如下：第一层为粉质粘土，厚度2.2m，γ＝17kN/m3，e =0.91，f ak=130kPa，E s1=8.1MPa；第二层为淤泥质土，厚度1.6m，f ak=65kPa, E s2=2.6MPa；第三层为中密中砂。
地下水位在淤泥质土顶面处。
建筑物对基础埋深没有特殊要求，且不必考虑土的冻胀问题。
（1）试确定基础的底面宽度（须进行软弱下卧层验算）；（2）设计基础截面并配筋（可近似取荷载效应基本组合的设计值为标准组合值的1.35倍）。
解 (1)确定地基持力层和基础埋置深度第二层淤泥质土强度低、压缩性大，不宜作持力层；第三层中密中砂强度高，但埋深过大，暂不考虑；由于荷载不大，第一层粉质粘土的承载力可以满足用做持力层的要求，但由于本层厚度不大，其下又是软弱下卧层，故宜采用“宽基浅埋”方案，即基础尽量浅埋，现按最小埋深规定取d=0.5m。
基础工程第二章_浅基础
不
满
计算地基承受荷载
确定基底平面尺寸
足
必要时的验算
（软弱下卧层强度、变形稳定、抗滑验算等）
计算地基净反力
基础结构设计（基础剖面尺寸、配筋）
编制施工说明、绘施工图
二、浅基础设计方法
常规设计法 考虑地基基础上部结构相互作用的方法
三、地基基础设计原则
1、对地基计算的要求
地基复杂程度
分级 建筑物规模 依据 功能特征
选择地基基础类型时要考虑的因素：
建筑物的性质
用途 重要性 结构形式 荷载形式 荷载大小
地基的工程地质 和水文地质条件
岩土层的分布 岩土的性质 地下水
建筑物的型式与功能 场地勘察与室内试验资料 上部结构荷载资料
场地施工技术条件
基础型式方案比较
设
拟定基础型式及平面布置
计
确定基础埋深
步 骤
确定地基承载力
（5）由永久荷载效应控制的基本组合值可取标准组 合值的1.35倍。
（6）基础设计安全等级、结构设计使用年限、结构 重要性系数应按有关规范的规定采用，但结构重 要性系数γ0不应小于1.0。
第二节 浅基础的类型
▪扩展基础 ▪联合基础 ▪柱下条形基础 ▪柱下十字交叉基础 ▪筏形基础 ▪箱形基础 ▪壳体基础
5、冻胀土中基础埋深的要求
dmin ＝ zd– hmax
Zd 设计冻深； Z0 标准冻深；
hmax允许残留冻土最大厚度
室内地面
Z0 Zd
dmin hmax
基础埋深
冻胀丘Pingo
随冻结面向下发展，当冻结层上水的压力大于上覆土层强度时，地 表就发生隆起，便形成冻胀丘。
基础埋深
基础埋深
第四节 浅基础的地基承载力
浅基础的施工方案
浅基础的施工方案1. 引言浅基础是建筑工程中常见的一种基础形式，适用于土层比较稳定、荷载较小的场地。
本文将介绍浅基础的施工方案，包括施工前准备、测量布线、挖掘土方、基础饰面处理等内容。
2. 施工前准备在进行浅基础施工前，需要进行以下准备工作：•确定基础位置：根据结构设计图纸确定基础位置，并打桩标记。
•划定施工区域：根据基础尺寸要求，在地面上进行标线，明确施工范围。
•检查建筑物周边环境：检查周边环境是否有植物、管线等，需要进行移除或保护。
3. 测量布线测量布线是施工的重要一环，需按照设计要求进行精确布置。
具体步骤如下：1.进行控制点测量：根据设计图纸上的控制点坐标，使用测量仪器进行测量，并将控制点标记清晰。
2.根据控制点进行延伸测量：根据控制点的位置和方位，进行延伸测量，标记测量点，形成完整的布线。
3.标记基础中心线：测量基础的宽度，以确定基础中心线。
使用墨线或颜料进行标记。
4. 挖掘土方挖掘土方是施工的关键步骤，需要按照设计要求进行操作。
具体步骤如下：1.准备挖掘设备：选择适当的挖掘机械设备，并确保其正常运转和安全性能。
2.开始挖掘：根据设计要求，先进行基础周围的土方挖掘，再逐步向基础中心进行挖掘。
挖土时要保持坡度，避免出现坍塌。
3.控制挖掘深度：根据设计要求和实际情况，控制挖掘深度，确保基础底部平整。
4.清理挖掘底部：挖掘完毕后，清理基础底部的杂物和残渣，使底部干净整洁。
5. 基础饰面处理基础饰面处理是为了提高基础表面的平整度和美观度，通常使用水泥砂浆进行处理。
具体步骤如下：1.清洁基础表面：在施工前，需对基础表面进行清洁，确保无杂物和尘土。
2.涂刷粘结剂：在基础表面涂刷一层粘结剂，增强饰面层与基础的附着力。
3.准备砂浆：按照一定比例，将水泥和砂混合搅拌成砂浆。
4.抹平砂浆：将准备好的砂浆抹平在基础表面，使用刮板或抹刀进行调整，使表面平整。
5.表面处理：对抹平的砂浆表面进行处理，可以选择进行划纹或喷涂等方式，以增加表面的美观度。
第9章--浅基础设计--4.25
(a)砖基础
(b)毛石基础
(c)混凝土基础或毛石混凝土基础
(d)灰土基础或三合土基础
20
为了保证砖基础的砌筑质量，常常在砖基础地面以下 先做垫层。
可选用灰土、三合土或混凝土。每边伸出基础底面 100mm，厚度一般为100mm。
21
第九章 浅基础设计
福建工程学院土木工程学院 2015年6月
22
44
9.3 基础埋置深度的选择--确定持力层
A、基础埋置深度的概念
一般是指基础底面至设计地面的垂直距离。
d
45
9.3 基础埋置深度的选择--确定持力层
B. 确定基础埋深的意义： 确定了基础埋深，就确定了地基的持力层。
C
46
9.3 基础埋置深度的选择--确定持力层
D.
47
9.3 基础埋置深度的选择--确定持力层
第九章 浅基础设计
福建工程学院土木工程学院 2016年4月
1
第九章 浅基础设计
9.1 概述
大树伤根则枯，无根即倒。 地基基础的重要性。
2
3
4
5
第九章 浅基础设计
与基础设计有关的几个基本概念
地基
天然地基 人工地基
不加处理直接用作建筑物地基的天然土层。 经过地基处理后才满足建筑物地基要求的土层。
（9-10）
岩石地基承载力不需要宽深修正。
78
79
80
9.5 基础底面尺寸的确定
9.4 地基承载力特征值 9.5 基础底面尺寸的确定 9.6 地基变形验算 9.7 常规浅基础设计
81
9.1 概述
地基基础设计的一般步骤
分析拟建场地地质勘察资料，掌握其工程地质条件和水文地质条 件； 根据上部结构的类型，荷载的性质、大小，建筑布置和使用要求 以及施工条件、材料供应等条件，选择基础类型和平面布置方案； 确定地基持力层和基础埋置深度； 确定修正的地基承载力特征值； 按地基承载力（包括持力层和软弱下卧层）确定基础底面尺寸； 进行必要的地基稳定性和特征变形验算 进行基础的结构设计和构造设计； 绘制基础的设计图和施工图，并提出工程设计技术说明。
基础工程-浅基础
pkmax ≤1.2fa
2.5.2 软弱下卧层承载力验算
当地基受力层范围内有软弱下卧层时应按 下式验算：
f z cz az
基底处附加应力：
条形基础
p b( )
z
k
cd
b2ztan
矩形基础
p lb( )
z
k
cd
(l2ztan)b(2ztan)
当软弱下卧层为压缩性高而且较厚的软粘 土，或当上部结构对基础沉降有一定要求 时，除承载力应满足上述要求外，还应验 算包括软弱下卧层的基础沉降量。
SK SGK q1SQ 1K
SGSGKQ1SQ1K
S1.35SK
c.计算挡土墙土压力、基础桩承台高度内力 时，按承载力极限状态下基本组合。地基 土工程特性指标的代表值应分别为标准值、 平均值、特征值。抗剪取标准值、压缩取 平均值、荷载特征值。
SGSGKQ1SQ1K
S1.35SK
2.2 浅基础类型
d.上部为良好土层，下部为软弱土层。对低层建筑 宜选上层为持力层尽量浅埋、加大基底到软弱层 距离，应力扩散，需验算下弱层承载力。
e.当地基持力层倾斜时，同一建筑基础可以采用不 同埋深，由深到浅过渡。
2.3.3 水文地质条件
a.基础应埋在地下水位以上，对底面低于地 下水位的基础，应考虑施工问题，地基保 护，基坈降水，是否产生流砂、管涌等现 象，对侵蚀性水，基础采用防蚀水泥。
浅基设计存在问题
1）满足了静力平衡条件，但忽略了三者变形 的连续性，地基础变形与沉降应相一致， 满足变形协调条件。 地基越软，计算与实际差距越大，合理分 析应满足静力平衡，变形两个条件，复杂 情况应采用上下结构相互作用。
2）常规法应满足下列条件：沉降较小或较均 匀，基础刚变较大；对连续基础荷载柱距 均匀。
基础工程-浅基础设计(4)
14
抗弯设计 － 基础配筋
受弯承载力计算－符合《混凝土结构设计规范》 正截面受弯承载力公式 ξ 简化为矩形截面单筋板，当： = x h0 = 0.2
M AS = 0.9h0 f y
P74 例题2－6
选用C20混凝土： 基础最小高度： 检查：
h0 ≥
ft = 1.10 N / mm 2
V = 203.9mm 0.7 β h ft
h0 = 350 − 40 − 20 / 2 = 300mm > 203.9mm
(4)底板配筋计算 1 M = pn ⋅ a12 = 95.2kN ⋅ m / m 截面I－I弯矩：
As = M = 1605mm 2 / m γ s h0 f y
方法（2）简化公式：
M As = = 1679mm 2 / m 0.9h0 f y
选用： 选用： φ16@120 分布： 分布： φ 8@ 250
柱下单独基础
柱下单独基础
冲切破坏:沿柱周边（或阶梯高度变化处）破坏， 形成45度斜裂面角锥体。
I-I，最大值 ，
V = pn ⋅ a1
1 M = pn ⋅ a12 2
偏心荷载
pn , I
b − a1 = pn ,min + ( pn ,max − pn ,min ) b
1 V = ( pn ,max + pn , I ) ⋅ a1 2
1 M = (2 pn ,max + pn , I ) ⋅ a12 6
（1）已知：墙下条形基础 基础埋深＝1.30m， 地基承载力设计值＝130kPa （2）确定基础底面尺寸
基础工程浅基础设计
对地下水埋藏较浅，建筑地下室； 地下构筑物存在上浮问题。
抗浮验算
11
2.控制地基的变形量，使之不超过建筑物的地基特征变形允许 值，以免引起基础和上部结构的损坏或影响建筑物的正常使 用功能和外观。
地基变形计算
设计等级为甲级、乙级的建筑物均应进行地基变形设计验算
地基承载力特征值小于130kPa，且体型复杂的建筑； 在基础上及其附近由地面堆载或相邻基础荷载差异较大，可能引起
2
地基与基础
F 基础
地基
G
D
持力层（受力层）
下卧层
3
天然地基
4
人工地基：加固上部土层，提高承载力。
软土
5
深基础：新加坡发展银行,四墩, 每墩直径7.3m。将荷载传递到 下部好土层,承载力高。
部分风化及 不风化泥岩
风化砂岩及粉砂岩 大直径钻孔桩
桩基础6
二、地基基础方案
天然地基上的浅基础，结构比较简单，最为经济， 如能满足要求，宜优先选用。 1）天然地基上的浅基础； 2）人工地基上的浅基础； 3）天然地基上的深基础(桩基础等)。
计算基底面积：标准组合（标准值），没有荷载分项系数。不 增大荷载，因为地基承载力已具有足够的安全度。 例：pk≤fa=pu/K=pu/2
计算沉降：准永久组合，不计风荷载和地震作用。
16
7.2 浅基础的类型
在天然地基上，埋置深度小于5米的一般基础（柱基或 墙基）以及埋置深度虽超过5米，但小于基础宽度的大尺 寸基础（如箱形基础），在计算中基础的侧面摩擦力不必 考虑，统称为天然地基上的浅基础。
18
一、无筋扩展基础
无筋扩展基础系指用砖、毛石、混凝土、毛石混凝 土、灰土和三合土等材料组成的墙下条形基础或柱下独 立基础，多适用于多层民用建筑和轻型厂房。
浅基础设计—设计基础知识(地基与基础工程)
三、地基基础设计资料和步骤
（一）设计资料 1 建筑场地的地形图 2 建筑场地的工程地质勘察资料 3 建筑物的平面、立面、剖面及使用要求，作用在 基础上的荷载、设备 基础及各种设备管道的布置和 标高。 4 建筑物材料的供应情况。
地基基础设计步骤
1、选择基础的材料和构造形式； 2、确定基础的埋置深度； 3、确定地基土的承载力特征值； 4、确定基础底面尺寸，存在软弱下卧层时要进行软弱 下卧层强度验算； 5、设计等级为甲级、乙级的建筑物及不符合表8-2的 丙级建筑物进行地基变形验算； 6、对经常受水平荷载作用的高层建筑、高耸结构和挡 土墙等，以及建造在斜坡上或边坡附近的建筑物和构 筑物，尚应验算其稳定性； 7、确定基础的剖面尺寸，根据基础的类型进行基础结 构设计； 8、绘制基础施工图。
承载能力极限状态：一般是以结构的内力超过其承载能 力为依据。
正常使用极限状态：一般是以结构的变形、裂缝、振动 参数等超过设计允许的限值为依据。
1、承载能力极限状态
保证地基具有足够的强度和稳定性。
轴心荷载作用： 偏心荷载作用：
p F G A
≤
fa
pmax≤1.2 f a
2、 正常使用极限状态
保证地基的变形值控制在建筑物所允许的范围内。
项目九: 天然地基上的浅基础
任务一 地基基础设计的基本规定 任务二 浅基础的类型 任务三 基础埋置深度的选择 任务四 基础底面尺寸的确定 任务五 基础结构设计 任务六 减轻不均匀沉降的措施
常规设计法
合理的分析方法：以地基、基础、上部结构之间 必须同时满足静力平衡和变形协调两个条件为前 提。
必须强调的是：地基基础问题的解决，不宜单纯 着眼于地基基础本身，按常规设计时，更应把地 基、基础与上部结构视为一个统一的整体，从三 者相互作用的概念出发考虑地基基础方案。
浅基础设计及施工问题防控措施
浅基础设计及施工问题防控措施导言浅基础是指基础埋深3~5m或基础埋深小于基础宽度的基础，且只需排水或挖槽等普通施工即可建造的基础，在实际施工中对于其质量问题必须进行严格把控，下面整理了预防质量问题相关知识点，一起来看看吧。
基础设计问题防控（1）地基容许承载力设计方法要确保基底压力不超过地基极限承载力，且安全度满足设计要求；地基变形不超过允许变形值。
（2）设计方法以概率理论为基础，在极限状态进行设计。
基础施工问题防控1.基槽（坑）尺寸偏差（1）施工前根据平面控制桩和水准点建立测绘控制网，并定期复查。
（2）定位放线时在主要轴线部位设控制桩并进行后期校核。
（3）开挖前应确定合理的边坡坡度，并计算确定最小开挖线尺寸。
（4）开挖中定期分次校核基础平面位置与尺寸坡度是否合格。
2.基底标高误差（1）防止超挖，机械开挖时应预留一定高度进行人工修平，具体留置厚度应根据机械准确性进行确定。
（2）基槽（坑）挖至基底标高后应会同设计单位、监理单位及时检查基底土质是否符合要求，并进行隐蔽工程验收。
3.回填土密实度不合格（1）选择垫层材料时，确保砂石级配良好，使用粉细砂时还应掺入碎石或卵石，并控制最大粒径。
（2）控制素土土料中的有机质含量，禁用冻土或膨胀土料，并应过筛。
（3）灰土施工时控制含水量，并结合实际含水率进行晒干或洒水处理；拌和时应及时摊铺，不得隔日夯打。
（4）地基压实施工时，注意分层进行，合理设置分层厚度，下层密实度满足要求后方可进行上层施工。
4.回填质量不满足要求（1）填土前进行场地处理，清除垃圾并进行场内排水、地下降水，回填时按基底排水方向由高到低分层进行。
（2）回填施工须确保分层进行，逐层压实，确保每层铺填压实质量，完成压实施工后及时进行验收。
5.基础外观不合格（1）根据测量放线数据安装模板并浇筑混凝土，确保模板垂直度和上口平直，并有足够的刚度及稳定性。
（2）浇筑混凝土时须四周均匀振捣，及时铲除、抹平多余的外露混凝土。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【例题】已知某教学楼外墙（370mm）传至地表荷 载标准值Fk=267kN/m，室内外高差0.90m，基础埋 深按1.30m计算（以室外地面算起），地基承载力设 计值f=130kPa.试设计该墙下钢筋混凝土条形基础
（1）已知：墙下条形基础 基础埋深＝1.30m， 地基承载力设计值＝130kPa （2）确定基础底面尺寸
扩展基础结构要求（计算）
墙下条形基础
抗剪切设计 － 基础厚度 抗弯设计 － 基础配筋 抗冲切设计－基础厚度 抗弯设计－基础配筋
柱下单独基础
墙下条形基础
墙下条形基础受力分析
中心荷载
F pn b
F:上部结构传至地面标高处的荷载 设计值（kN/m）；（P34, 分项系 数取1.35） Pn: 地基净反力设计值（不包括基 础自重和基础台阶上回填土重所 引起的反力） V pn a1 I-I，最大值
方法（2）简化公式：
M As 1679mm 2 / m 0.9h0 f y
选用： 16@120 分布： 8@250
柱下单独基础
柱下单独基础
冲切破坏:沿柱周边（或阶梯高度变化处）破坏， 形成45度斜裂面角锥体。
抗冲切设计－基础厚度
Fl 0.7hp ft amh0
β
hp——受冲切承载力截面高度影响系数
1 M pn a12 2
偏心荷载
pn , I pn ,min
b a1 ( pn,max pn,min ) b
1 M (2 pn ,max pn, I ) a12 6
1 V ( pn,max pn, I ) a1 2
简化: (1) 偏于安全
1 ( pn ,max pn , I ) pn ,max 2 1 (2 pn ,max pn , I ) pn ,max 3
天然地基浅基础设计
1.
（一）
（二） （三）
2. 3.
4.
5. 6. 7. 8.
（四）
（五） （六）
地质勘察，掌握地质资料 选择基础类型、建筑材料和平面布置方案 选择持力层和基础埋置深度 确定地基承载力 按地基承载力确定基础底面尺寸 地基稳定性和变形验算 进行基础结构设计 绘制基础施工图
扩展基础设计
锥形基础
阶梯形基础
一般构造要求
现浇柱下独立基础构造要求（2）
筋伸至基础 底板钢筋网上，焊 接
h 1200mm h 1400mm
四角插筋伸至基础 底板钢筋网上；其 余锚固基础顶面la 以下
现浇钢筋混凝土柱与基础的连接
墙下钢筋混凝土条形基础构造要求
2
选用HPB235钢筋： f y 210N / mm2
方法（1）按单筋矩形截面受弯构件承载力基本公式求钢筋面积：
M s1 fcbh02 s
1.0
M 1 fcbh02
9.6N/mm2 s (1 0.5 ), s 1 0.5 0.9415
As M 1605mm2 / m s h0 f y
中心荷载：
Fl pn Al
l
偏心荷载： F
pn,max Al
扩展基础：
柱下钢筋混凝土独立基础 墙下钢筋混凝土条形基础 构造要求 结构要求
扩展基础设计：基础高度、配筋
1.边缘高度 2.基底垫层
一般构造要求
锥形基础
3.混凝土 4.钢筋
阶梯形基础
钢 筋 配 置
钢筋保护层： >=40 mm (有垫层） >=70 mm (无垫层）
现浇柱下独立基础构造要求（1）
简化: (2)偏 于不安全
1 (2 pn ,max pn , I ) 3 1 ( pn ,max pn , I ) 2
抗剪切设计 － 基础厚度
墙下钢筋混凝土条形基础底板属不配置箍筋和 弯起钢筋的受弯钢筋，应满足混凝土的抗剪切 条件 V 0.7h ft h0
V h0 0.7 h ft
Ab Fk D db Fk b 2.8m fa fa D d
（3）确定基础底板厚度：抗剪切计算 b 2800 h ,取 h 350mm 一般要求：
8 8 荷载设计值： F Fk 1.35 267 360kN / m F 360 pn = 129kPa 基底净反力： b 2.8 截面I－I剪力设计值： V pn a1 129 (1.095 0.060 2) 157kN / m
选用C20混凝土： 基础最小高度： 检查：
h0
ft 1.10N / mm2
V 203.9mm 0.7 h ft
h0 350 40 20 / 2 300mm 203.9mm
(4)底板配筋计算 1 2 M p a n 1 95.2kN m / m 截面I－I弯矩：
at bc
ab at 2h0 b ab at 2h0 am (at ab ) / 2
中心荷载：
Fl pn Al
l
偏心荷载： F
pn,max Al
先设h0再验算
am , Al 与 h0 相关
at bc
ab at 2h0 b
ab b
am (at ab ) / 2
ft——混凝土轴心抗拉强度设计值 h0——基础底板有效高度（mm），即基础板厚度减去钢筋保护层厚度 （有垫层40 mm，无垫层70 mm）和1/2倍的钢筋直径 β h——截面高度影响系数， 14 h 800 h0 ;当h0 800mm时，取h0 800mm;当h0 2000mm时，取h0 2000mm
抗弯设计 － 基础配筋
受弯承载力计算－符合《混凝土结构设计规范》 正截面受弯承载力公式 x h0 0.2 简化为矩形截面单筋板，当：
M AS 0.9h0 f y
As ——每米长基础底板受力钢筋截面积
fy——钢筋抗拉强度设计值
问题及解决步骤
设计钢筋混凝土墙下条形基础: 1.确定基础宽度(按承载力确定) 2.确定基础厚度 按构造要求初步确定 按抗剪切要求验算 3.基础配筋
