锅炉安装工程施工组织设计方案1
锅炉安装施工组织设计
锅炉安装施工组织设计
一、前言
在进行锅炉安装施工前，必须进行详细的组织设计工作，以确保施工过程顺利进行，安全可靠，本文将对锅炉安装施工组织设计进行详细阐述。
二、施工组织设计内容
1.施工组织设计的目的
–保障施工安全
–提高施工效率
–保证施工质量
2.施工组织设计的原则
–安全第一
–精细化管理
–科学合理
3.施工组织设计的基本要求–合理规划人员配置
–确定施工顺序
–制定详细的施工方案
4.施工组织设计的具体步骤–确定施工目标
–制定施工方案
–制定施工计划
–制定安全管理制度
–制定质量管理制度
三、施工组织设计流程
1.施工目标确认
–明确锅炉安装的整体目标和要求
2.施工方案设计
–制定锅炉安装的具体施工方案，包括人员配备、施工设备准备等3.施工计划制定
–制定锅炉安装的时间计划安排，确定施工周期
4.安全管理制度
–设立安全管理责任人，明确安全措施和预案
5.质量管理制度
–设立质量管理责任人，确保施工过程质量可控
四、施工组织设计实施
1.人员配置
–根据施工方案确定所需人员数量和岗位安排
2.施工顺序
–按照施工计划确定施工的先后顺序，确保施工有序进行3.施工方案落实
–严格按照施工方案的要求进行实施，遵循施工流程
五、总结与展望
通过本文对锅炉安装施工组织设计的详细介绍，我们可以看到，
在进行锅炉安装施工时，施工组织设计是至关重要的一环。
只有在合
理的组织设计下，施工过程才能安全高效地进行，最终保证施工质量。
希望本文能为相关人员提供一定的参考和指导，使锅炉安装施工更加
顺利。
锅炉安装施工组织设计
目录1.概述 (2)2.施工场地及主要施工机械选择布置 (6)3.各项目主要工程量及工作范围描述 (9)4.锅炉施工组织措施 (21)5.施工计划与资源计划 (23)6.锅炉主要施工技术方案 (31)7.质量管理 (72)8.安全管理 (92)9.成本管理 (101)10.四新在锅炉项目的运用 (103)11.附页 (106)施工组织设计－锅炉篇1. 概述1.1. 锅炉设备选型xx电厂二期扩建工程，安装一台600MW国产超临界燃煤机组。
锅炉设备是由东方锅炉有限公司负责设计制造的，型号：DG1900—25.4/571/569型，为超临界参数变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、平衡通风、露天布置、固态排渣、全钢结构、全悬吊结构п型锅炉，燃用神府东胜煤、晋北烟煤。
1.2. 锅炉房布置锅炉采用露天布置，锅炉第一排柱子支在煤仓间D排柱顶，再向后依次为K1、K2、K3、K4、K5、K6，K6是悬吊在K5柱后面，主要起布置平台、楼梯的作用，只有K1、K2、K3、K4、K5柱顶安装大板梁，而且K2、K3、K4大板梁为叠梁；在15m运转层炉架范围内设钢格删平台，炉顶设轻型钢屋盖，炉前38m处设轻型封闭。
后烟井底部布置两台回转式空气预热器，锅炉房零米布置有刮板捞渣机、磨煤机密封风机、暖风器疏水设备、预热器冲洗水箱、定期排污扩容器等。
送风机、一次风机布置在锅炉尾部之后零米，露天布置。
炉后布置电除尘器、吸风机和烟囱。
除烟囱入口的水平烟道采用钢筋混凝土烟道外，所有烟道均为钢烟道。
至脱硫岛烟道由烟囱入口的水平烟道接出，脱硫后排烟至烟囱，并设旁路烟道。
煤仓间分三层：底层(0.00m)、运转层(15.00m)、运煤皮带层(38.00m)。
每台炉六台中速磨煤机及其辅助设备布置在煤仓间零米。
每台磨煤机配一台给煤机，给煤机布置在运转层，其出口与磨煤机进口相对应，进口与钢煤斗出口相对应。
一台炉设6个直径为9米的钢制原煤斗。
锅炉安装施工组织设计方案
锅炉施工组织设计方案工程名称：XXXXXXXX锅炉房安装工程建设单位:XXXXXXXXX供热公司施工单位：XXXXXX有限公司方案编制：XXX20XX年X月XX日一、工程概况：（一)工程简介1、工程名称：XXXXXX锅炉房安装工程2、工程地点：XXXXXXXX指定地点3、锅炉房布置:本锅炉房主体为单层布置.(二）工程特点1、设备选用、系统布置(1）锅炉选用XXXX锅炉有限公司的DZL7—0。
7/95/70 —AⅡ节能锅炉一台。
(2)锅炉给水水质处理选用“阿土组"全自动树脂罐型离子交换器，单罐出水。
容量为15--20吨/小时，001＊7钠离子交换树脂，玻璃钢罐体，压型玻璃钢水箱一台（容水量20m³）。
（3）消烟除尘：采用铸铁多管除尘器。
(4）锅炉上煤机:TGS-2型斜坡机上煤机。
（5）锅炉除渣选用：SGC-1型链条刮板（或螺旋）出渣机。
（6)锅炉辅机：鼓、引风机均由锅炉厂选配提供、炉排减速机机也由锅炉选配厂提供。
（7）锅炉组装出厂，彩钢板保护装饰。
（8)锅炉本体包括：本体、一次仪表阀门、扶梯、减速机、省煤器。
（9）安装方附带耐火材料、保温材料,可完成交钥匙工程全部所需辅材。
（10）锅炉供货期为合同生效后60天。
2、锅炉供货状态：锅炉整体快装出厂。
3、此项目考虑投资，锅炉采用单层布置，炉前斜坡提升机上煤,自动给煤，螺旋或刮板除渣，人工小车运出锅炉房。
4、控制系统采用锅炉厂配备的标准控制柜。
其中有缺水报警，超温超压报警，炉膛温度、水温显示等必要监控。
启动根据需要，可依照用户要求配备软启动、变频启动、星三角直起、降压启动等。
炉排采用滑差无级变速控制，也可根据用户要求配备变频或直流控制。
（三）施工进度计划及工期保证措施1、本工程安装工期天数为47天。
我公司可根据自己实际工作效率及安装能力，进度计划作如下安排：找平放线:1天锅炉就位:3天.辅机及烟风道安装：20天。
管道及泵房的安装：7天。
锅炉房设备安装工程施工方案设计
一、工程概况本项目为某热电工程锅炉房设备安装工程，主要包括锅炉本体、辅助设备、管道、电气及自动化控制系统等设备的安装。
工程规划容量为三炉二机，一机一炉年月日移交。
锅炉房设备安装工程是热电工程的重要组成部分，对保证电力供应和安全运行具有重要意义。
二、施工组织设计1. 施工准备（1）组织机构：成立锅炉房设备安装工程项目部，负责施工组织、协调、监督和管理工作。
（2）人员配备：根据工程规模和施工要求，配备各类专业技术人员和施工人员。
（3）材料、设备准备：根据施工图纸和设备清单，提前准备各类材料、设备，确保施工过程中需求。
2. 施工工艺（1）锅炉本体安装1）运输：采用卷扬机、千斤顶、链式起重机等设备将锅炉本体运输至安装位置。
2）就位：采用千斤顶、滚杠等设备将锅炉本体就位，确保锅炉本体水平。
3）找正：采用水平仪、卡钳等工具对锅炉本体进行找正，确保锅炉本体安装精度。
（2）辅助设备安装1）水泵：根据施工图纸要求，将水泵安装至指定位置，连接管道，进行试运行。
2）风机：按照施工图纸要求，将风机安装至指定位置，连接管道，进行试运行。
3）除尘器：按照施工图纸要求，将除尘器安装至指定位置，连接管道，进行试运行。
（3）管道安装1）管道铺设：按照施工图纸要求，铺设管道，连接各类设备。
2）管道焊接：采用合适的焊接方法，对管道进行焊接，确保焊接质量。
3）管道试压：对管道进行试压，检查管道是否存在泄漏。
（4）电气及自动化控制系统安装1）电气设备安装：按照施工图纸要求，将电气设备安装至指定位置，连接线路。
2）自动化控制系统安装：按照施工图纸要求，将自动化控制系统安装至指定位置，连接线路。
3. 施工进度计划根据工程规模和施工要求，制定合理的施工进度计划，确保工程按期完成。
三、质量保证措施1. 严格按照国家相关标准和规范进行施工。
2. 对施工人员进行技术培训，提高施工人员的技术水平。
3. 对材料、设备进行严格检验，确保材料、设备质量。
4. 加强施工过程中的质量检查，发现问题及时整改。
锅炉安装施工组织设计
目录1、工程概况 (2)2、编制说明和编制依据 (3)3、施工工序概况 (3)4、主要工序施工方法和技术要求 (4)4.0 组装场地及主要道路平整 (4)4.1根底验收和钢架安装 (4)4.2、锅筒安装 (6)4.3、集箱安装 (6)4.4、膜式壁及本体管路安装 (7)4.5、空气预热器安装 (9)4.6、省煤器安装 (9)4.7、过热器安装 (10)4.8、燃烧装置安装 (10)4.9、水压试验 (11)4.10、炉墙砌筑 (12)4.11、烘炉 (12)4.12、煮炉 (13)4.13、严密性和试运行 (14)5、质量保证措施 (14)6、主要控制点责任体系 (15)7、安装焊接质量控制体系 (21)8、平安生产管理体系 (21)9、平安技术措施及文明施工 (22)10、施工进度方案表 (23)11、主要施工机具及劳动力方案 (23)12、施工平面布置图 (24)13、环境保护措施 (25)1、工程概况1.1 工程规模本工程为湖南江华坤昊实业热电厂锅炉安装工程，该工程为一台75t/h中压参数自然循环全燃高炉煤气锅炉，由江西江联能源环保股份设计生产，锅炉型号为：JG-75/3.82-Q，主要构造为：钢架构造、呈∏字型布置，前吊后支，水管系统、过热器全部悬吊于锅炉顶板上，省煤器、高温空气预热器等尾部受热面那么采用积木式构造布置在尾部框架上，低温空气预热器支在尾部钢架上。
炉膛断面为5810mm*5810mm的正方形，8个燃烧器布置在四角上。
整个水冷壁分成12个循环回路，前后及两侧各三个回路，每面墙的侧边回路由20根Ø60*4管子组成，中间回路由24根Ø60*4管子组成，锅水由4根Ø273*8下降管引出，再由24根〔每个回路各两根〕Ø108*4.5的分配管分别引入水冷壁的各个集箱。
锅炉采用单锅筒〔或称汽包〕，锅筒内径为1500mm，壁厚46mm，筒身直段长6350mm，材质为Q245R，锅内一次别离装置为24只直径为Ø219mm 的旋风别离器，前后2排布置。

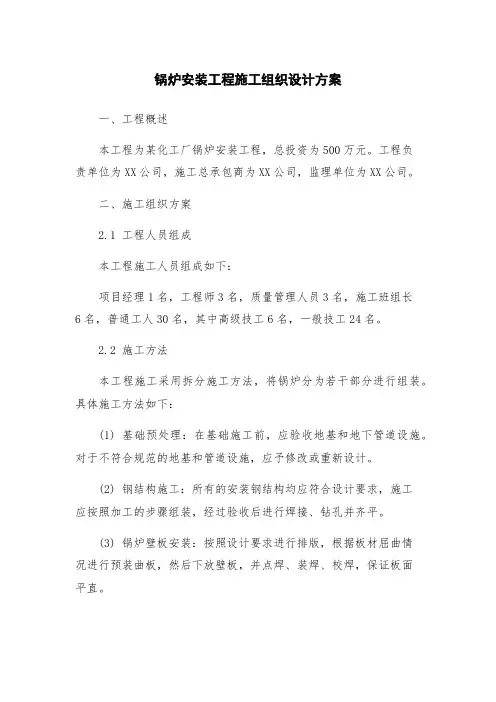

锅炉安装工程施工组织设计方案
锅炉安装工程施工组织设计方案一、工程概述本工程为某化工厂锅炉安装工程，总投资为500万元。
工程负责单位为XX公司，施工总承包商为XX公司，监理单位为XX公司。
二、施工组织方案2.1 工程人员组成本工程施工人员组成如下：项目经理1名，工程师3名，质量管理人员3名，施工班组长6名，普通工人30名，其中高级技工6名，一般技工24名。
2.2 施工方法本工程施工采用拆分施工方法，将锅炉分为若干部分进行组装。
具体施工方法如下：(1) 基础预处理：在基础施工前，应验收地基和地下管道设施。
对于不符合规范的地基和管道设施，应予修改或重新设计。
(2) 钢结构施工：所有的安装钢结构均应符合设计要求，施工应按照加工的步骤组装，经过验收后进行焊接、钻孔并齐平。
(3) 锅炉壁板安装：按照设计要求进行排版，根据板材屈曲情况进行预装曲板，然后下放壁板，并点焊、装焊、校焊，保证板面平直。
(4) 排管安装：对于污水、热水输送管道设施，在进行安装前应进行检验和消毒，然后进行水平调节并安装支管及阀门等器具。
(5) 安装弯头、法兰：按照设计要求进行管道弯头和法兰的安装，到达施工现场后，应检查弯头和法兰的合格证、卡箍或法兰垫片等配件是否完备，同时还要检查弯头和法兰的规格和尺寸是否符合设计。
(6) 设备安装：将设备拼合并螺栓连接，焊接合格后进行固定，安装过程中要注意对设备零件的保护，保证拆卸组装过程中不受损坏。
(7) 新风系统安装：风机等设备的安装，应清理施工场地，保证道路畅通，在保证安全的前提下，加强拆卸件的保护工作。
(8) 烟气系统安装：按照设计要求进行烟气排放系统的安装，包括烟道、风机和除尘器等设备的组装、连接、隔离和密封，焊接、固定和支撑，保证系统稳固、安全。
2.3 安全措施(1) 严格遵守施工作业规程，落实安全防护责任制，保证所有施工人员的人身安全。
(2) 加强安全教育，对所有施工人员进行安全培训并签订安全责任书。
(3) 对每个施工现场实行严格管理，定期进行安全检查并记录并报告。
某火电厂锅炉安装施工组织设计
一、編制依據1、××電廠4×300MW 燃煤機組工程施工組織總設計；2、北京**公司、**鍋爐廠、兩個廠家圖紙和有關資料；3、**電力設計院有關圖紙和資料；4、《電力建安全管理規程》火力發電廠篇-96 版；5、《火電工程持監站品質監督檢查典型大綱》6、《火電建設安全施工管理規定》；7、×××公司企業標準《品質管理手冊》；8、×××公司企業標準《品質保證手冊»。
二、工程概況2.1 工程簡介××電廠位於××省××××鎮境內，本工程設計規模為4×300MW，＃1、＃2 鍋爐採用北京**公司生產的B&WB－1025/17.38-M 型，#3、#4 鍋爐採用**鍋爐廠生產的DG1025/18.2--Ⅱ15 型，“W”火焰燃燒方式鍋爐。
採用雙進雙出磨煤機正壓直吹式制粉系統。
在鍋爐尾部豎井下設置兩臺三分倉容克式空氣預熱器。
每爐配兩臺雙室三電場電除塵器。
2.2 主要設備介紹2.2.1 “W”型鍋爐本工程四臺鍋爐均採用“W”型火焰燃燒方式鍋爐。
＃1、＃2 鍋爐採用美國B&W 公司RBC 系列“W”型火焰鍋爐技術標準進行性能和結構設計的亞臨界參數鍋爐。
＃3、＃4 鍋爐是**鍋爐廠生產的“W”型亞臨界參數鍋爐。
四臺鍋爐均為自然迴圈、一次中間再熱、雙拱形單爐膛、平衡通風、固態排渣、露天佈置的全鋼架結構燃煤單汽包鍋爐形式。
爐膛由膜式水冷壁構成。
爐膛上部佈置屏式（全大屏）過熱器，爐膛折焰角上方有二級（高溫）過熱器。
在水準煙道處佈置了垂直（高溫）再熱器。
尾部豎井分成前後兩個煙道。
前部佈置水準（低溫）再熱器，後部佈置一級（低溫）過熱器和省煤器。
在分煙道底部設置了煙氣調節擋板裝置，用來分流煙氣量，以保持控制負荷範圍內的再熱蒸汽出口溫度。
锅炉工程施工组织设计方案
目录一、合用范围二、编制的主要依据三、编制的基本内容四、编制格式合用于公司锅炉安装、维修、改造工程的施工组织设计的编制。
1.安全监察机构批准的锅炉房建造、改造文件。
2.施工图及其说明书。
3.法规。
4.工程承包合同。
5.现行的规范、标准。
6.锅炉、辅机安装图及其说明书。
7.工程所在地的自然、技术经济条件资料。
8.同类锅炉的施工经验资料。
施工组织设计的主要内容包括：工程概况、施工组织措施、施工技术措施、质量计划、施工安全措施五部份。
在城镇居民区或者大型锅炉安装项目还应考虑环境保护和文明施工的内容。
1.工程概况中应明确的内容1.1 应表述锅炉的经济技术特性,主要包括：A.锅炉型号、生产厂家；B.额定蒸发量或者热功率；C.额定工作压力；D.额定工作温度；E.给水温度；F.燃烧方式；G. 设计热效率等。
装有省煤器、空气预热器及再热器的锅炉还应表述它们的技术特性。
1.2 应表述锅炉辅机及辅助系统的技术特性,主要包括：A.鼓、引风机的型号；B. 上煤系统的型式和机械型号；C.除渣系统的型式或者型号；D.除尘系统的型式或者型号；E.软化水系统的型式或者型号；F.热网系统的循环泵型号、管道规格及工程量；G.自动化控制系统。
1.3 应表述锅炉安装施工的主要条件及要求,包括：A.工期要求；B.质量等级要求；C.工程项目承包情况及配合要求；D.工程环境情况及要求等。
2.依据文件中应明确的内容及表述层次A.写明施工中主要遵循的法规、规范和技术标准的名称、文件编号；B.编写层次应法规在前,规范和技术标准在后；C.施工图、锅炉和辅机的安装说明书,企业内的质量管理体系文件虽然也是施工中执行和在施工组织设计中作为依据文件,但习惯上不列在内容中。
3.施工组织措施编写的基本内容3.1 施工布置A.明确施工项目任务的划分；B.建立施工组织机构,应绘出施工组织机构图；C.组织机构中主要责任人员的职责权限划分。
3.2 施工组织中的重点措施包括：A.平行作业、交叉作业方案；B.构件工厂预制、组装与工地安装方案；C.对外协作、配合的方案；D.施工流程；E.保证实现工期目标的措施等。
天润供热公司65吨锅炉安装工程施工组织设计方案
SHL46-1.25/130/70-AII锅炉安装施工方案使用单位：市天润热力施工单位：广厦建业有限责任公司锅炉设备安装分公司监督部门：市质监局特检科日期：2014年9月2日SHL46-1.25/130/70-AII型热水散装锅炉安装施工方案一、工程概况介绍1、工程概况：SHL46-1.25/130/70-AII型锅炉由天团结锅炉集团生产，制造编2011SZ6。
2、锅炉结构简介：DZL46-1.25/130/70-AII型散装水火管锅炉，锅炉采用上、下横置单锅筒，上锅筒直径1440㎜、下锅筒直径1236㎜，锅炉的炉膛布置在前部，由两侧下集箱与上锅筒之间布置的￠51X3.5的水冷壁管，前集箱与上锅筒之间布置的￠63.5X3.5的前后拱管组成。
锅炉的燃烧方式为层状燃烧，燃烧设备采用分层加煤斗和鳞片式链条炉排，炉墙为轻型炉墙。
锅炉大体可分为：受热面部分；金属结构和炉墙部分；燃烧系统部分。
3、锅炉主要技术规：(1)、锅炉型号：DZL46-1.25/130/70-AII(2)、制造厂家：团结锅炉集团公司(3)、额定热功率：46MW(4)、额定出水压力：1,25MPa(5)、额定出水温度：130℃（6）额定回水温度：70℃（7）炉排有效面积：59㎡（8）设计热效率：81.37%（9）锅炉容水量： 54㎡（10）适用燃料：Ⅱ类烟煤4、主要施工项目：(1) DZL46-1.25/130/70-AI锅炉本体安装及辅机安装(2) DZL46-1.25/130/70-AII锅炉炉拱、炉墙砌筑；(3) 锅炉本体各工艺管线的安装；5、安装工程地点：市西郊工业园。
6、开竣工时间：本锅炉安装工程计划：2014年7月26日开工，2014年11月25日竣工，总工期：120天。
7、材料供应：本工程施工容所需材料由建设单位供应（包括筑炉材料在）。
8、技术文件：锅炉随机文件、安装工艺文件由建设单位全套提供。
9、安装施工主要程序：施工准备——基础验收——炉排组装——钢架组装——上、下锅筒，集箱——下降管——受热面管子安装——本体附件安装——焊接质量检验——水压试验——炉拱浇筑、炉墙砌筑——冷态试运转——烘炉——煮炉——48小时满负荷试运行——总体验收。
燃气蒸气锅炉安装工程施工组织设计方案
燃气蒸气锅炉安装工程施工组织设计方案目录第一章工程概况 (1)第二章施工具体安排一、现场施工组织机构 (2)二、计划使用专业技术工种人员安排表 (3)三、安装机具 (3)四、锅炉主要技术参数 (4)第三章施工方案编制依据 (5)第四章施工管理措施一、施工场地管理 (5)二、施工过程管理 (6)三、施工安全管理 (7)四、消防安全措施 (8)第五章施工前期准备一、技术资料准备 (9)二、编制施工预算 (9)三、焊接施工组织设计 (9)四、吊装方案 (14)第六章施工方案一、施工工序 (16)二、材料验收 (17)三、锅炉基础检查、验收、划线 (17)四、钢架与平台安装 (18)五、锅筒、集箱安装 (19)六、受热面管子安装焊接 (21)七、过热器、省煤器、空气预热器安装 (21)八、刚性梁及外护板的安装 (22)九、水压试验 (23)十、燃烧器，鼓、引风机安装 (24)十一、炉墙砌筑 (25)十二、锅炉附件及仪表阀门安装 (28)十三、电缆桥架、导压管安装 (29)十四、热工仪表、保护装置、吹灰器安装 (30)十五、烟风道配制安装、油漆、保温 (32)十六、烘炉、煮炉、严密性试验 (32)十七、72小时试运行和总体验收 (33)第七章工程质量保证措施一、施工质量目标、质量方针与质量保证体系 (34)二、施工质量管理措施 (36)三、工程质量承诺 (36)第八章施工进度计划保证措施 (36)第九章环保方案、文明施工、控制扬尘措施 (37)第一章工程概况一、本工程为**能源投资管理有限公司**分公司在**内新装燃气蒸汽锅炉1台，制造厂家为**锅炉设备有限公司，型号为：SHS35-2.0/400-Q燃气蒸汽锅炉，露天布置。
二、工程名称：三、工程地点：四、工程质量监督检验：以《特种设备安装安全监督条例》为依据，由本公司的质检部和喀什地区质量技术监督局锅检所锅炉检验员，负责对安装工程过程的质量检验。
经总体验收合格后，该锅炉方可投入运行使用。
版热电厂锅炉安装工程施工组织设计方案
版热电厂锅炉安装工程施工组织设计方案一、工程概况本项目热电厂的新建锅炉安装工程，工程总投资估计为XXXX万元，项目计划施工周期为XXX天。
工程主要内容包括锅炉设备安装、管道连接、电气设备安装及调试等。
二、施工组织设计原则1.安全第一：确保施工过程中的人身安全和设备安全。
2.优质高效：按照质量标准和工期要求进行施工，做到优质高效。
3.环保节能：合理利用和处理施工过程中的资源，减少对环境的影响。
4.协调配合：各施工单位之间要加强沟通和协作，确保施工进度和质量。
5.监理监督：设置专职监理，严格按照项目要求进行监督和检验。
三、施工组织机构及职责划分1.项目经理：全面负责施工的组织和协调工作，对施工现场进行全面监督，确保施工进展。
5.现场施工人员：按照施工方案和作业指导书进行施工作业。
四、施工工艺与措施1.锅炉设备安装：按照设备安装图纸进行安装，确保各部分的连接正确、紧固可靠。
2.管道连接：根据管道布置图纸进行金属管道安装，采用电焊或螺旋连接等方法连接管道。
3.电气设备安装：按照电气设备安装图纸进行安装，并按照相应的安装规范进行接线和调试。
4.施工现场管控：设置监控系统，对施工现场进行监测并及时掌握施工过程中的数据和情况。
5.安全措施：加强施工现场的安全管理，建立完善的安全标识、告示和安全防护设施。
五、施工进度计划1.编制详细施工计划，明确各施工单元的施工顺序和工期要求。
2.设置工作任务单，明确各施工单位的具体任务和完成时限。
3.加强施工现场的管理与监督，确保施工进度和质量的同时，保证施工工序之间的协调与衔接。
六、质量控制措施1.编制施工质量管理方案，规范施工质量控制。
2.设立专职质量控制人员，负责现场施工质量的监督和验收。
3.加强施工现场的质量管理，包括材料验收、施工工序检验等。
4.设置质量档案，记录施工过程中的质量情况和问题处理情况。
七、安全措施1.制定施工安全技术措施，包括消防安全、用电安全等。
2.加强施工现场的安全管理和教育培训，确保施工人员的安全意识和技术素质。
锅炉安装施工组织设计
审批表编制：审核：批准：报送：2005．01．31目录第一章工程概况11 编制依据12 工程概况13 主要设备规范2第二章施工总体布置41项目实施目标42 工期部署53质量控制54安全文明施工6第三章施工组织61 施工现场管理组织机构62 职能部门的职责73 项目经理及主要技术管理人员情况9第四章施工进度计划111 里程碑进度及二级进度计划表112 保证实现目标工期的措施11第五章资源需用计划181 人力资源计划182 主要施工机具部署见附表4。
193 力能计划194 施工排水245 现场通讯246 能源介质(施工和调试)一览表24第六章总平面布置图251 布置原则252 生活及施工临时设施26第七章质量管理271 质量管理目标272 质量保证体系273工程质量检验284 工程质量保证措施295 技术和质量检验依据37第八章安全、卫生及环保管理411 安全管理412 成品保护553 现场文明施工措施594 环境保护61第九章季节性施工管理措施641 一般措施642 冬季施工注意事项643 雨期施工注意事项654 高温季节施工措施66第十章主要施工方案和技术措施66附表1 项目经理简历表附表2 主要施工管理人员表附表3 主要施工机械一览表附表4 分月劳动力计划表附图1 施工现场管理组织机构图附图2 施工现场平面布置图第一章工程概况1 编制依据（1）“日照旭日自备发电有限公司2×50ＭＷ煤气综合利用电厂”安装工程招议标文件；（2）招标答疑文件；（3）武汉钢铁设计研究总院热电工程设计院提供的施工图纸等；（4）工程有关施工技术标准、规范；（5）我公司ISO9001：2000质量保证体系标准及锅炉安装质量保证体系文件；（6）我公司承建的类似工程经验。
2 工程概况2.1 工程地点日照钢铁有限公司厂区内．2.2 工程规模日照旭日自备发电有限公司2×50MW煤气综合利用电厂工程总体规划规模为：2×220t/h燃气锅炉和2×50MW汽轮发电机组。
锅炉安装施工组织设计方案
余热蒸汽锅炉安装施工组织设计方案目录第一章、工程概况--------------------------------------------------------------------------------------------------1 第二章、工程特点--------------------------------------------------------------------------------------------------1 第三章、施工进度计划--------------------------------------------------------------------------------------------1 第四章、安装前准备-----------------------------------------------------------------------------------------------1一、安装前技术准备---------------------------------------------------------------------------------------1 第五章、安装工艺---------------------------------------------------------------------------------------------------2一、本体安装-------------------------------------------------------------------------------------------------2（一）、基础验收与放线----------------------------------------------------------------------------------2 （二）、锅炉就位------------------------------------------------------------------------------------------- 2二、附属设备安装------------------------------------------------------------------------------------------3（一）、水泵安装--------------------------------------------------------------------------------------------3 （二）、仪表、阀门安装----------------------------------------------------------------------------------3 （三）、安全阀安装----------------------------------------------------------------------------------------3 （四）、分气缸安装----------------------------------------------------------------------------------------3三、锅炉范围内管道安装-----------------------------------------------------------------------------------3（一）安装项目-------------------------------------------------------------------------------------------3 （二）管道组成件及支承件---------------------------------------------------------------------------3四、冷态试车----------------------------------------------------------------------------------------------------3 第六章、水压试验---------------------------------------------------------------------- ---------------------------3一、试验压力--------------------------------------------------------------------------------------------------3二、水压试验过程-------------------------------------------------------------------------------------------3（一）、试验前准备----------------------------------------------------------------------------------------3 （二）、水压试验-------------------------------------------------------------------------------------------4 （三）、试验结果-------------------------------------------------------------------------------------------4 第七章、煮炉--------------------------------------------------------------------------------------------------------4 第八章48小时试运------------------------------------------------------------------------------------------------4 第九章、工程验收及移交----------------------------------------------------------------------------------------5一、验收---------------------------------------------------------------------------------------------- --------5二、移交--------------------------------------------------------------------------------------------- ---------5 第十章、附录--------------------------------------------------------------------------------------------------------5余热蒸汽锅炉安装施工组织设计方案第一章、工程概况一、工程名称：余热锅炉安装二、工程地点：三、锅炉房布置：本锅炉房主体为单层布置第二章、工程特点该工程锅炉为有限公司2017年制造的BQ8/300-0.8-1.7余热蒸汽锅炉，产品编号: ，安装数量一台，整装出厂，现场就位安装。
燃气锅炉安装工程施工组织设计
燃气锅炉安装工程施工组织设计一、工程概述燃气锅炉安装工程是指在建筑或工业设施中安装燃气锅炉系统，以提供热能和热水供应。
本文旨在对燃气锅炉安装工程的施工组织设计进行详细阐述。
二、施工前准备工作在开始施工前，应对燃气锅炉安装工程进行准确的测量和规划工作。
首先需要了解工程的设计图纸和技术要求，确保施工过程符合相关标准和规范。
同时，需要准备好施工所需的材料、设备和工具，并做好安全保障措施的准备。
三、施工流程1. 拆除原有设备根据设计要求，首先需要拆除原有设备和管道，确保施工区域空间清洁和安全。
拆除过程中，要注意防止对周围环境和现有设施造成损害，并妥善处理废弃材料。
2. 安装锅炉系统根据设计要求和现场情况，安装锅炉设备和相关管道系统。
在进行安装过程中，需要注意各个部件的正确连接和定位，确保安装质量。
同时，要对安装过程进行严格监控，确保施工符合技术要求和安全规范。
3. 连接燃气管道在安装锅炉系统后，需要进行燃气管道的连接工作。
在连接过程中，要确保连接口的密封性，避免燃气泄漏导致安全隐患。
同时，还需要对燃气管道进行测试，确保其正常运行和使用安全。
4. 系统调试和试运行在完成燃气锅炉系统的安装和连接后，需要进行系统的调试和试运行。
通过正常的调试和试运行，可以确保系统的稳定性和安全性。
在试运行过程中，要密切关注设备运行状态和参数，及时发现和解决问题。
4. 质量检查和验收在完成施工后，需要对整个燃气锅炉安装工程进行质量检查和验收。
质量检查包括设备安装质量、管道连接质量等方面的检查。
验收过程中，需要按照相关标准和规范进行检查，并出具相应的验收报告。
五、安全注意事项1. 施工人员应具备相关的技术和安全培训，严格遵守施工安全规范，佩戴相应的劳动防护用品。
2. 操作过程中，应注意燃气的燃烧性和爆炸性，严禁在燃气环境下使用明火或产生火花的设备。
3. 施工现场应设置明确的警示标识和防护措施，预防坍塌、火灾和电气事故等意外事件的发生。
锅炉安装施工组织设计
锅炉安装施工组织设计1、工程概况：1.1工程名称：1.2建设单位：1.3施工单位：1.4工程内容：DZL2-1.25-AⅡ型锅炉 2台1.5生产厂家:1.6指导思想：严格执行国家有关标准，保证施工质量，保证工期，为用户提供满意的服务。
2、施工机具配备计划（按一个标段配备）：导链５Ｔ４台卷扬机５Ｔ１台３Ｔ２台滑轮４轮１台电焊机部10KW６台千斤顶10吨４台切割机Ø400１台气割工具４套角向磨光机 Ø180 ４台Ø100 ４台Ｘ光探伤机2515 １台焊条烘干箱 20kg １台焊条保温箱５kg４台电动试压泵60kg/cm²１台小型工具满足使用吊车 25Ｔ１台汽车５Ｔ、1.5Ｔ各１台3、施工力量组织配备计划（按一个标段配备）：施工总负责人１名法人委托代表项目经理１名专业证技术负责人１名工程师施工队长１名专业证技术人员1名助理工程师安全员１名专业证质检员１名专业证无损探伤员１名专业证电焊工3名专业证电气工２名专业证试运工２名专业证管工２名钳工２名铆工２名保管员１名普工４名4、施工进度计划严格按建设单位要求组织施工，中标后10月20日进入施工现场，12月5日竣工交付使用。
基本施工程序为：清理安装现场—锅炉本体就位安装—工艺管道安装—鼓、引风机安装及风管制安—除尘设备—煤系统—除渣系统—水压试验—温炉、煮炉。
5、本工程计划开工日期2002年10月20日，计划竣工日期刊2002年12月5日。
面对工期紧、任务重的情况，强化工程指挥和管理，保证人力、设备的投入，制定科学严密的施工网络计划，主要采取以下措施保证工期。
5.1实行项目法施工，建立以项目经理部为中心的指挥系统（组织机构附后），协调各专业间的施工作业。
项目经理负责网络计划每一步的落实，确保计划的有效性和施工效率。
5.2以施工网络计划为基础，详细编制周计划、日计划。
各专业工种针对专业的特点和施工计划的要求，制定相应的施工组织措施，以保工程的进度和质量。
锅炉安装施工组织设计方案1
锅炉安装施工组织设计方案XXXX有限公司编制说明本施工方案适用于XXX有限公司XXXX锅炉安装施工的指导性文件。
在具体施工过程中如有其它变化，公司主管技术经理在操作前进行现场讲解，以保证安装质量。
一、安装施工前1、填写工程概况表，包括：建设单位、施工单位、锅炉型号、制造厂家、产品编号、安装地点、主要工程量、合同签定情况、工程造价等。
2、施工人员组织情况包括：经理、现场技术负责人、安全员、作业班长、起重工、铆工、钳工、管工、电工、电焊工（含操作证号）等。
3、施工设备情况包括：起重设备、千斤顶、电焊机、弯管机、试压泵、氧气瓶、乙炔瓶、枕木、滚杠、量具、水准仪、焊条保温筒。
4、技术交底4.1工程技术人员负责向施工班长及施工现场全体管理人员和工人，进行技术交底，同时也可请甲方代表参加。
4.2讲解工程概况4.3讲解工程施工图纸4.4交待施工方法及人员组织、设备配备情况。
4.5交待技术要求、质量标准及所执行的规程、规范标准及主要允许偏差。
4.6交待保证质量和安装措施的办法。
4.7下达施工技术措施及自检记录。
4.8办理技术交底记录书面手续。
4.9贯彻安全措施及预防为主安全教育，对起重、用电、承压等操作要点提出注意事项。
4.10必要时提出相应的奖罚制度和条例。
5、资料的检查5.1审查锅炉总图是否有技术监督部门和机械厅批准的字样印章，锅炉质量证明书填写情况及查看是否有当地技术监督部门的检查证书，如有不全或有误可拒绝安装。
5.2如发现图纸与实物不符，质量有问题，立即与生产厂家联系解决。
5.3建设单位提供的图纸应满足锅炉安装时应用。
6、报装6.1建设单位提供的技术审检完毕，填写锅炉安装申请书送达市技术监督局锅炉科。
6.2经锅炉科审阅完毕，签署后方可进行安装。
7、分段验收与总体验收的主要依据7.1《锅炉压力容器安全监察暂行条列》7.2《蒸汽锅炉安全技术监察规程》7.3《热水锅炉安全技术监察规程》7.4《工业锅炉房设计规范》7.5《工业锅炉砌筑工程施工及验收规范》7.6《工业管道工程施工及验收规范》（金属管道篇）7.7TJ231（六）机械设备安装工程施工及验收规范8、施工安装程序基础制作→锅炉就位、校正→本体、管道、附件、安装→辅机安装→管道安装→仪表、电器安装→水压试验→油漆→试运行→验收→技术资料存档。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉安装施工组织设计方案XXXX有限公司编制说明本施工方案适用于XXX有限公司XXXX锅炉安装施工的指导性文件。
在具体施工过程中如有其它变化，公司主管技术经理在操作前进行现场讲解，以保证安装质量。
一、安装施工前1、填写工程概况表，包括：建设单位、施工单位、锅炉型号、制造厂家、产品编号、安装地点、主要工程量、合同签定情况、工程造价等。
2、施工人员组织情况包括：经理、现场技术负责人、安全员、作业班长、起重工、铆工、钳工、管工、电工、电焊工（含操作证号）等。
3、施工设备情况包括：起重设备、千斤顶、电焊机、弯管机、试压泵、氧气瓶、乙炔瓶、枕木、滚杠、量具、水准仪、焊条保温筒。
4、技术交底4.1工程技术人员负责向施工班长及施工现场全体管理人员和工人，进行技术交底，同时也可请甲方代表参加。
4.2讲解工程概况4.3讲解工程施工图纸4.4交待施工方法及人员组织、设备配备情况。
4.5交待技术要求、质量标准及所执行的规程、规范标准及主要允许偏差。
4.6交待保证质量和安装措施的办法4.7下达施工技术措施及自检记录4.8办理技术交底记录书面手续。
4.9贯彻安全措施及预防为主安全教育，对起重、用电、承压等操作要点提出注意事项。
4.10必要时提出相应的奖罚制度和条例。
5、资料的检查5.1审查锅炉总图是否有技术监督部门和机械厅批准的字样印章，锅炉质量证明书填写情况及查看是否有当地技术监督部门的检查证书，如有不全或有误可拒绝安装。
5.2如发现图纸与实物不符，质量有问题，立即与生产厂家联系解决。
5.3建设单位提供的图纸应满足锅炉安装时应用。
6、报装6.1建设单位提供的技术审检完毕，填写锅炉安装申请书送达市技术监督局锅炉科。
6.2经锅炉科审阅完毕，签署后方可进行安装。
7、分段验收与总体验收的主要依据7.1〈锅炉压力容器安全监察暂行条列》7.2《蒸汽锅炉安全技术监察规程》7.3《热水锅炉安全技术监察规程》7.4〈工业锅炉房设计规范》7.5〈工业锅炉砌筑工程施工及验收规范》7.6〈工业管道工程施工及验收规范》金属管道篇）7.7TJ231 （六）机械设备安装工程施工及验收规范8、施工安装程序基础制作-锅炉就位、校正-本体、管道、附件、安装-辅机安装-管道安装T仪表、电器安装—水压试验—油漆—试运行—验收—技术资料存档。
二、基础制作、本位就位、校正1、按厂家提供的地基图纸要求施工1.1其表面不得有蜂窝、麻面、裂纹等缺陷。
1.2确定划出锅炉纵向中心线、横向中心线、锅炉坐标基础准线、三条基准线确定后方可将锅炉及辅机设备位置全部划在基础上，纵向基础应做炉前比炉尾部高20-25mm ,以利于锅炉正常排污。
2、锅炉就位、校正2.1当混凝土达到设计强度75%以上时才可以安装，但设备精平调整时，拧紧地脚螺栓必须达到设计强度的80 %以上才可以进行。
2.2安装就位允许偏差3、锅炉吊装3.1锅炉吊装时由专职吊车司机进行吊装3.2吊装时由现场专职起重工统一指挥3.3起吊时，人不要站在设备下方或其他不安全的地方，以免发生事故。
3.4人工牵拉锅炉本体时，枕木、滚杠、配备合理，安全员现场进行监护。
3.5随时检查手拉葫芦、钢丝绳变化情况，发生问题不可迁就。
3.6就位后，用水准仪校正、横向、纵向在允差范围内。
三、管道焊接、安装1、锅炉连接用的全部管道均在采用20无缝钢管（GB3087标准）。
材质不明不可使用，并保存好材质证明书以备查。
2、安装时尽量走短路、少转弯，要横平竖直、美观。
3、全部管道焊接均由相应工位持证焊工进行施焊。
3.1焊条应按规定烘干，置保温筒内备用。
3.2焊接时，电流、电压要稳定，并参照焊接工艺进行。
3.3全部焊缝外观无咬边、无气孔、无夹渣等表面缺陷。
3.4主蒸汽管道要进行10%的X射线探伤合格级别为H级。
4、阀门逆止阀的安装必须介质流动方向安装，不可反向安装。
5、热水锅炉的紧急泄放管不得小于DN50 ,并为双截门。
四、安全附件安装1、安全阀的安装1.1泄放管应有一定的向下坡度并有弯头，防止泄放时伤人。
1.2安全阀安全管必须由市锅炉所进行检验、定压，并保留检定证证明。
1.3安全阀应调节灵敏、可靠。
1.4当两个安全阀并连时泄放管截面积为2个安全阀出口截面积之和。
2、压力表的安装2.1压力表的精度等级不应低于1.5级2.2压力表的表盘刻度级限值应为工作压力的 1.5-3.0倍，最好选用2倍。
2.3表盘直径一般不小于150mm2.4压力表的安装位置应便于观察和冲洗，表盘宜向前倾斜15度，并应防止受到高温、冰冻和震动影响。
2.5压力表与存水弯管之间应装有三通旋塞，以便冲洗管道和检查、检验、卸换压力表。
2.6压力表经校验后方可安装、使用。
3、水位计的安装3.1水位表和锅筒之间的汽水连接管上，如装有阀门，在正常运行时必须将阀门全开（安装完毕后，与建设单位交代清楚）。
3.2锅筒上应有与图纸相吻合的正常水位线标志，安装施工时，应给以确定最咼（低）水位线。
4、排污阀的安装4.1在锅筒和每组水冷壁下集箱的最低处，都应安装排污阀，过热器集箱，每组省煤器的最低处，都应安装放水伐。
4.2排污阀的公称、通径不得小于DN40mm ,并串联2个。
4.3尽量减少弯头，保证排污通畅，并应牢固、稳定。
4.4排污阀、排污管不得采用螺丝相连接，必须法兰连接。
5、温度计的安装5.1安装在便于观察的位置5.2金属插头(温包)与介质流向相反5.3金属软管的敷设不得靠近热表面或温度变化大的地方，应尽量减少弯曲。
外部最好有完整的保护，以免受机械损伤。
5.4温度计安装前，应检查是否有合格证，是否完好无损。
五、辅机安装1、炉排安装1.1检查炉排、夹板、滚筒有无断裂、损坏、装配平面是否平整，毛刺是否已经打磨平，几何尺寸是否与图纸要求一致，传动轴是否有变形。
1.2安装链条炉排时按下面的安装程序进行墙壁链条前、后边滚轴—炉排片—挡渣器下导轴风室1.3炉排安装时的允差(1)墙板的不垂直度，全长允差3mm(2)前、后轴间两对角线的不等长度允差5mm(3)炉排上部导轨的不水平度全长允差3mm(4)主动轴的标高允差±1.5mm（5）墙板间的距离允差±3mm1.4空运转时炉排要运转自如，无卡住，抖动现象。
1.5安装时注意膨胀端的膨胀方向，在膨胀端不应焊死，也不能有卡死现象，其膨胀方向是应以减速机为定点，纵向和横向两个方向同时考虑。
1.6炉排各处的销钉、垫圈应按图纸的要求配齐，不得短缺，开口销一定要打开。
2.烟风道的安装2.1连接法兰与挡板的螺栓孔距正确，法兰平整。
2.2对安装的烟风道尺寸较大时，为了在吊装时使其有足够的刚性及强度，必须采取一些加固措施，在烟风道内侧焊接上必要的支撑和柱筋。
2.3装配法兰时，用石棉绳作密封填料并压紧。
3.水泵泵体的安装3.1泵体与联轴器找正（1）当泵的台板与机壳分开时，先将台板放置在垫铁上，按基础上所所标定的中心线进行找正，并用水平仪在底座水平加工面上进行测量，调整好台板的水平与标高。
泵的纵横向不水平度不超过1/1000.（2）对于小型整体安装的泵，安装到放有安装基础垫铁上，对准基准线进行就位灌浆固定，并用水平在底座水平加工面上进行测量，利用垫铁调整找平泵，泵底面不应有明显的偏斜。
3.2试运转的方法与要求（1）电动机应单独试转2小时，无异常现象转动方向应与泵的转向一致。
（2）安装联轴器的连接螺栓前，先用手盘动泵轴，应转动灵活，无卡住杂音及异常现象4.电控箱的安装4.1位置平稳，便于操作、观察的位置，箱壳要有保护性的接地装置4.2各设备的配线都必须按图纸、按规程要求进行，保证安全可靠（4.3各开关按钮都要有标记，以利于操作无误。
六、水压试验1、锅炉本体安装结束后，应进行水压试验，水压试验压力按下表：2、水压试验步骤及要求：2.1进行水压试验应在技术监督部门现场监督下进行。
2.2进行水压试验之前，应先清理锅炉内部的赃物及杂物，除留个管孔作为放气孔外，其余的用盲板封住，安全阀不允许安装。
2.3试验时应装设两个精度为1.5级校验合格的压力表，量程为试验压力的2-3 倍。
2.4水压试验时，周围温度应高于5C时进行，低于5C时应有防冻措施。
2.5当锅炉注满水后，封闭放气孔，初步检查有无渗漏，试验时，水压应缓慢上升。
当升至0.3-0.4MPa时，应进行检查，必要时可拧紧人孔、手孔和法兰的螺栓。
当水压上升至工作压力时，应暂缓升压，检查有无渗漏水式异常情况，然后在升到试验压力，保持20分钟，然后降到工作压力进行检查，检查期间压力应保持不变。
3、合格标准3.1在受压元件金属壁和焊缝上没有水珠和水雾。
3.2水压试验后没有发现残余变形。
3.3水压试验结果就记入锅炉技术档案，并有检查人员签字。
3.4为防止腐蚀，水压试验完毕后，应将水全部放净。
3.5锅炉安装结束后，经烘炉、煮炉后，由施工单位、使用单位和技术监督部门联合检查，验收合格后即可正式投入使用。
七、炉体砌筑1、砌筑用的耐火材料及隔热材料，要防止受潮湿。
2、耐火砌体应错缝砌筑，砖缝应以泥浆填满。
3、红砖砌体表面应清洁，勾缝。
4、砖缝是砌体最薄弱的部位，灰缝应尽可能砌得细薄，一般为2-3mm。
5、砌墙砌体应平整和垂直，如误差不大且灰缝的灰浆还未硬化时，可做适当的校正。
否则必须拆除重新砌筑。
八、相关标准文件1、相关技术标准、文件参照秦皇岛市北戴河三建联众机电设备安装处锅炉安装、维修、改造企业管理标准。
2、焊接工艺参照公司内制订的相应焊接技术条件施焊。
3、在具体安装过程中如发现其它技术问题，由现场技术经理予以解决必要时请示当地技术监督部门协商办理。
