UG表达式库函数列表总结

最全的UG方程曲线及详细表达式

在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。

t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG 表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。

最全的UG方程曲线及详细表达式

在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。

t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG 表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。

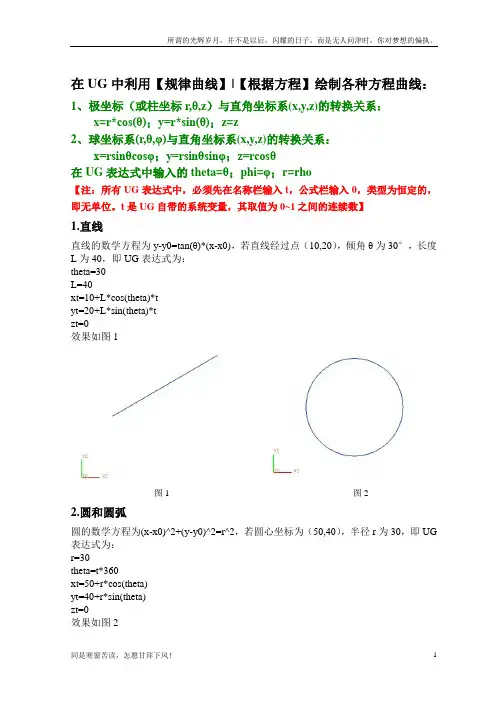

最全的UG方程曲线及详细表达式(新)

在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。

t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG 表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。

ug表达式所用到的三角函数

ug表达式所用到的三角函数(UG自由曲线)所用的三角,都是初中所学的知识,看不懂,就问问自己，原因出在那里……从图中看知道y的变化是一个正玄规律，而x只是长度的一个变化，没什么规律，所以公式是这样的yt=y*sin（t*360）xt=x*t （t是一个由0到1的变量）而在这里在XT范围内只有一个正弦周期的变化，如果我们要在XT这个范围内完成更多的周期，比如说我要完成3周期，那么就应该是这样yt=y*sin（t*360*3）xt=x*t[Iocalimg=400，300]2[/localimg]这个弄懂了，余弦也没什么好说的了下面我们就来讲圆吧[Iocalimg=400，300]3[/localimg]从上面这个图形中可以看出，这这个其实是有圆变化而来的，不同的是这个这里圆的半径有一个变化的规律，下面先来看方程式t=1r=10*sin(t*360*10)+50xt=r*cos(t*360)yt=r*sin(t*360)zt=0这里的r表示圆的半径，在这里r不是恒定的一个值，而是有规律的变化，我们就主要来研究这个r的变化，下面就讲解一下方程 r=10*sin(t*360*10)+50，看到这里应该知道这个是一个正弦方程式，因为sin(t*360)表示的是0到1的变化，所以10*sin(t*360)表示的是0到10的变化，而sin(t*360*10)里面的10则表示的是10个正弦周期的变化，r=10*sin(t*360*10)+50 后面加50就是就可以看出前面是0到10的变化现在加上50就是50到60的变化，所以这个半径r就有在360°的圆中半径从50到60的变化而且有10个周期的变化。

下面我们再来给zt赋值，前面已经讲过了zt的值是表示离开z=0平面的距离，现在要讲的主要是zt的周期变化会有什么效果，先看看下面的方程t=1r=10*sin(t*360*10)+50xt=r*cos(t*360)yt=r*sin(t*360)zt=30*sin(t*360*10)前面讲的好多，现在看到zt=30*sin(t*360*10)这个方程应该浮现出一个怎么样的轮廓了吧，意思跟前面的r表达式一样，还是看看会出现怎么样的效果吧如果r=50 有是怎么样的呢如果是这样的又会是怎么样的图形呢，自己动手试试才有收获哦t=1r=60xt=r*cos(t*360*10)yt=r*sin(t*360*10)zt=300*t。

UG库函数列表

hypcos(x)
求x的双曲余弦值
deg
deg(x)
把x从弧度值转化成角度值
exp
exp(x)
求e的x次幂
fact
fact(x)
求x的阶乘
floor
floor(x)
求小于等于x的最大整数
hypot
hypot(x, y)
以x、y为直角边长，求弦长
log
log(x)
以e为底x的对数
log10
log10(x)
^
从右到左
-(负号) !
从右到左
* / %
从左到右
+-
从左到右
> < >= <=
从左到右
== !=
从左到右
&&
从左到右
||
从左到右
=
从右到左
conditional statement
width
if (E1) (E2) else (3)
E1成立值为E2，否则为E3
Standard Built-in Functions
cm
cm(x)
把x从厘米转换成部件默认单位
ft
ft(x)
把x从英尺转换成部件默认单位
grd
grd(x)
把x从斜率转换成角度
inch
inch(x)
把x从英寸转换成部件默认单位
km
km(x)
把x从千米转换成部件默认单位
mc
mc(x)
把x从微米转换成部件默认单位
minute
minute(x)
把x从分转换成度
求大于等于x的最小正整数
char
char()
把指定整型数(1~255)转换成ASCII码

UG表达式函数表

UG函数表+-*/%^=><>=<===!=!&&‖^（=-(负号)！）if（E1）(E2)else（E3）absarccosarcsinarctanarctan2ASCIIceilingcharcomparestringcoshpycosdegexpfactfloorhypotlogmax（x，y。

）minimummodnormalizeangle Radiansroundsinhypsinsqrttanhyptantrncpi（）加减乘除求余求指数赋值大于小于大于且等于小于且等于等于不等于非前后表达式均满足前后表达式满足一个从右到左从右到左E1成立值为E2否则为E3 abs（x）arccos（x）arcsin（x）arctan（x）arctan2（x）ASCII()ceiling（x）char（）comparestring（stri，str2）cos（x）hpycos（x）deg（x）exp（x）fact（x）floor（x）hypot（x）log（x）max（x，y。

）minimum（x，y）mod（x，y）normalizeangle（x）Radians（x）round（x）sin（x）hypsin（x）sqrt（x）tan（x）hyptan（x）trnc（x）pi（）求x的绝对值求x的反余弦求x的反正弦求x的反正切求x/y的反正切取给定字符的第一个字母求大于等于x的最小正整数把指定整型数（1~255）转换成ASCII码如果ste1>str2，返回>0的数。

如果ste1=str2返回0。

如果ste1<str2,返回<0的数求x的余弦值求x的双曲余弦值把x从弧度值转化成角度值求e的x次幂求x的阶乘求小于和等于x最大正整数以x。

Y为直角边长，求弦长以10底x的对数取x，y中的最大值取x，y中的最小值求x/y的余数把x从角度值转换成0~360度内把x从角度值转换成弧度值返回x四舍五入值求x的正弦值求x的双曲正弦值返回x平方根求x的正切值求x的双曲正切值去掉x的小数部分pi()为圆周率的值。

UG表达式应用

exp(1)(其值为2.7183) log(2.7183)(其值为1) log10(10)(其值为1) sqrt(4)(其值为2)
deg(atan(1))(其值为45) rad(180)(其值为3.14159) fact(4)(其值为24) abs(-3)(其值为3) asin(1/2)(其值为0.5236rad) acos(1/2)(其值为1.0472) atan（1）（其值为0.7854rad）
反正切（atan2(x,y)为x/y的反正切）
atan(1,0)(其值为1.5708rad)
向上取整
ceil l(3,12)(其值为4)
向下取整
floor(3,12) (其值为3)
表达式的建立
表达式的建立方法有两种：一．系统自动建立的表达式(只要是参数化设计，就会自动生成表达式。)
当用户建立特征、定位特征、定位草图、标注草图尺寸、建立配对条件等时，系统自动建立表达式，表达式类型为简单的算术表达式。二．用户建立的表达式可以建立较复杂的算术表达式以及条件表达式、几何表达式和部件间相关表达式。
Atan2
Ceil Floor
UG表达式中允许使用的机内函数
含义
示例
正弦
sin(30)(30为角度值，其值为0.5)
余弦
cos(60) (60为角度值，其值为0.5)
正切
tan(45)(45为角度值，其值为0.5)
幂（以e为底数）自然对数对数（以10为底数）平方根机内常数（π）弧度向角度的转换函数角度向弧度的转换函数阶乘绝对值反正弦反余弦反正切（atan(x)）
//渐开线发生角
ae=360
//渐开线终止角
t=1

最全的UG方程曲线及详细表达式

在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。

t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG 表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a 为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。

ug函数

表达式里能用到的函数都是一些基本函数随便找个编程的书附录里肯定有这些函数的说明的..ABSABS绝对值是ARCCOSARCCOS反余弦是ACOSHACOSH反双曲余弦是ACOTN/A反余切否ACOTHN/A反双曲余切否ACSCN/A反余割否ACSCHN/A反双曲余割否ASECN/A反正割否N/A反双曲正割否ARCSINARCSIN反正弦是ASINHASINH反双曲正弦是ARCTANARCTAN反正切是ARCTAN2ARCTAN2x, y 的反正切是ATANHATANH反双曲正切是CEIL (X)CEILING (X,1)大于等于X 的最小整数是COSCOS余弦是HYPCOSHYPCOS是COTN/A余切否COTHN/A双曲余切否CSCN/A余割否CSCHN/A双曲余割否DEGREESDEGREES将用弧度表示的角度转换为角度是DETMDETERM矩阵行列式是DOTN/A矢量点乘否EVENEVEN返回下一个更大绝对值的偶数是EXPEXP指数是FACTFACT阶乘是FLOOR(X)FLOOR(X,1)小于等于X 的最大整数是FRACN/AX 的小数部分NaGAMMAN/AGamma 函数- 可表示为EXP(GAMMALN(X)) NaGCDGCD最大公分母是GRANDN/A高斯随机数否INTINTX 的整数部分是LCMLCM最小公倍数是LNLN自然对数是LNGAMMAGAMMALNgamma 函数的自然对数是LOG(X)LOG(X,10)以10 为底的对数LOG10LOG10以10 为底的对数是LOG2(X)LOG(X,2)以2 为底的对数- LOG(X,2) 是MODMOD余数是MODULUSN/A模数否ODDODD返回下一个更大绝对值的奇数是PIPIPi 值是POLYN/AN 次多项式的值否PRODUCTPRODUCT参数列表中所有数值的积是RADIANSRADIANS将用度表示的角度转换为弧度是RANDRAND0 和1 之间的均匀随机数是ROUND(X,N)ROUND(X,N)X 保留N 位小数是SECN/A正割否SECHN/A双曲正割否SIGMOIDSigmoid 函数值否SIGNSIGN参数的符号是SINSIN正弦是HYPSINHYPSIN双曲正弦是SQRTSQRT平方根是SQRTPISQRTPI一个数与Pi 之积的平方根是SUMNEGATIVEN/A列表中负值之和否SUMPOSITIVEN/A列表中正值之和否SUMPRODUCT SUMPRODUCT数组中所有对应元素之积的和SUMSQSUMSQ参数平方之和是SUMXMY2SUMXMY2返回两数组对应值之差的平方之和是SUMX2MY2SUMX2MY2返回两数组对应值的平方差之和是SUMX2PY2SUMX2PY2返回两数组对应值的平方和之和是TANTAN正切是HYPTANHYPTAN双曲正切是TRANSPOSEN/A否VECLENN/A平方和的平方根 - 可表示为 SQRT(SUMSQ(...))。

UG表达式概述

1.8 表达式概述表达式是UG的一个工具，是用于控制模型参数的数学表达式或条件语句。

其等式左侧必须是一个简单变量，等式右侧是一个数学语句或一个条件语句。

通过算术和条件表达式，用户可以控制部件的特性，如控制部件中特征或对象的尺寸。

通过表达式不但可以控制部件中特征与特征之间、对象与对象之间、特征与对象之间的相互尺寸与位置关系，而且可以控制装配中的部件与部件之间的尺寸与位置关系。

另外，【信息】菜单下也有关于表达式的查询，如图1-50所示。

图1-50 表达式的菜单1.8.1 表达式概念在UG中，表达式有它自己的语言，它是可以用来控制部件特性的算术或条件语句，可以定义和控制模型的许多尺寸，如特征或草图的尺寸。

表达式在参数化设计中是十分有意义的，它可以用来控制同一个零件上的不同特征之间的关系或者一个装配中不同的零件关系。

例如，一个立方体的高度可以用它与长度的关系来表达，那么它的长度变化时，则其高度也随之自动更新。

表达式是定义关系的语句，它由两部分组成，左侧为变量名，右侧为组成表达式的字符串。

表达式字符串经计算后将值赋予左侧的变量。

一个表达式等式的右侧可以是含有变量、函数、数字、运算符和符号的组合或常数。

用于表达式等式右侧中的每一个变量，必须作为一个表达式名字出现在某处。

1.8.2 表达式的建立方式表达式可以自动建立或手动建立。

系统自动生成开头用p的限定符（p0、p1表示的表达式关系式）。

以下情况会自动建立表达式：（1）创建草图时，用两个表达式定义草图基准XC和YC坐标。

（2）特征或草图定位时，每个定位尺寸用一个表达式表示。

（3）定义草图尺寸约束时，每个定位尺寸用一个表达式表示。

（4）建立特征时，某些特征参数将用相应的表达式表示。

（5）建立装配配对条件时。

用户也可通过手动生成表达式：（1）执行【工具】-【表达式】命令来选择旧的表达式，并选择更名。

（2）从草图生成表达式。

（3）在文本文件中输入表达式，然后选择【工具】-【表达式】-【导入】命令，将它们导入表达式变量表中。

最全的UG方程曲线及详细表达式

在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。

t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG 表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。

Proe-Creo-UG曲线方程大全及关系式、函数的说明资料

Proe Creo UG曲线方程大全与关系式、函数的说明资料Pro/E 各种曲线方程集合1.碟形弹簧圓柱坐标方程：r = 5theta = t*3600z =<sin<3.5*theta-90>>+24*t图12.葉形线.笛卡儿坐標标方程：a=10x=3*a*t/<1+<t^3>>y=3*a*<t^2>/<1+<t^3>>图23.螺旋线<Helical curve>圆柱坐标〔cylindrical〕方程：r=ttheta=10+t*<20*360>z=t*3图34.蝴蝶曲线球坐标方程：rho = 8 * ttheta = 360 * t * 4phi = -360 * t * 8图45.渐开线采用笛卡尔坐标系方程：r=1ang=360*ts=2*pi*r*tx0=s*cos<ang>y0=s*sin<ang>x=x0+s*sin<ang>y=y0-s*cos<ang>z=0图56.螺旋线.笛卡儿坐标方程：x = 4 * cos < t *<5*360>>y = 4 * sin < t *<5*360>>z = 10*t图6 7.对数曲线笛卡尔坐标系方程：z=0x = 10*ty = log<10*t+0.0001>图78.球面螺旋线采用球坐标系方程：rho=4theta=t*180phi=t*360*20图8 9.双弧外摆线卡迪尔坐标方程：l=2.5b=2.5x=3*b*cos<t*360>+l*cos<3*t*360>Y=3*b*sin<t*360>+l*sin<3*t*360>图910.星行线卡迪尔坐标方程：a=5x=a*<cos<t*360>>^3y=a*<sin<t*360>>^3图10 11.心脏线圓柱坐标方程：a=10r=a*<1+cos<theta>>theta=t*360Pro/E 各种曲线方程集合〔二〕22.外摆线迪卡尔坐标方程：theta=t*720*5b=8a=5x=<a+b>*cos<theta>-b*cos<<a/b+1>*theta>y=<a+b>*sin<theta>-b*sin<<a/b+1>*theta>z=0图22 23. Lissajous 曲线theta=t*360a=1b=1c=100n=3x=a*sin<n*theta+c>y=b*sin<theta>图23 24.长短幅圆内旋轮线卡笛尔坐标方程：a=5b=7c=2.2theta=360*t*10x=<a-b>*cos<theta>+c*cos<<a/b-1>*theta>y=<a-b>*sin<theta>-c*sin<<a/b-1>*theta>图24 25.长短幅圆外旋轮线卡笛尔坐标方程：theta=t*360*10a=5b=3c=5x=<a+b>*cos<theta>-c*cos<<a/b+1>*theta>y=<a+b>*sin<theta>-c*sin<<a/b+1>*theta>图25 26. 三尖瓣线a=10x = a*<2*cos<t*360>+cos<2*t*360>>y = a*<2*sin<t*360>-sin<2*t*360>>图26 27.概率曲线！方程：笛卡儿坐标x = t*10-5y = exp<0-x^2>图27 28.箕舌线笛卡儿坐标系a = 1x = -5 + t*10y = 8*a^3/<x^2+4*a^2>图28 29.阿基米德螺线柱坐标a=100theta = t*400r = a*theta图29 30.对数螺线柱坐标theta = t*360*2.2a = 0.005r = exp<a*theta>图30 31.蔓叶线笛卡儿坐标系a=10y=t*100-50solvex^3 = y^2*<2*a-x>for x图31 32.tan曲线笛卡儿坐标系x = t*8.5 -4.25y = tan<x*20>图32 33.双曲余弦x = 6*t-3y = <exp<x>+exp<0-x>>/2图33 34.双曲正弦x = 6*t-3y = <exp<x>-exp<0-x>>/2图34 35.双曲正切x = 6*t-3y = <exp<x>-exp<0-x>>/<exp<x>+exp<0-x>>图35 36.一峰三驻点曲线x = 3*t-1.5y=<x^2-1>^3+1图36 37.八字曲线x = 2 * cos < t *<2*180>>y = 2 * sin < t *<5*360>>z = 0图37 38.螺旋曲线r=t*<10*180>+1theta=10+t*<20*180>z=t图38 39.圆x = cos < t *<5*180>>y = sin < t *<5*180>>z = 0图39 40.封闭球形环绕曲线rho=2theta=360*tphi=t*360*10图40 41.柱坐标螺旋曲线x = 100*t * cos < t *<5*180>>y = 100*t * sin < t *<5*180>>z = 0Pro/E 各种曲线方程集合〔三〕42.蛇形曲线x = 2 * cos < <t+1> *<2*180>>y = 2 * sin < t *<5*360>>z = t*<t+1>图42 43.8字形曲线柱坐标theta = t*360r=10+<8*sin<theta>>^2图43 44.椭圆曲线笛卡尔坐标系a = 10b = 20theta = t*360x = a*cos<theta>y = b*sin<theta>图44 45.梅花曲线柱坐标theta = t*360r=10+<3*sin<theta*2.5>>^2图45 46.另一个花曲线theta = t*360r=10-<3*sin<theta*3>>^2z=4*sin<theta*3>^2图46 47.改一下就成为空间感更强的花曲线了;>theta = t*360r=10-<3*sin<theta*3>>^2z=<r*sin<theta*3>>^2图4748.螺旋上升的椭圆线a = 10b = 20theta = t*360*3x = a*cos<theta>y = b*sin<theta>z=t*12图48 49.甚至这种螺旋花曲线theta = t*360*4r=10+<3*sin<theta*2.5>>^2z = t*16图49 50 鼓形线笛卡尔方程r=5+3.3*sin<t*180>+ttheta=t*360*10z=t*10图50 51 长命锁曲线笛卡尔方程：a=1*t*359.5b=q2*t*360c=q3*t*360rr1=w1rr2=w2rr3=w3x=rr1*cos<a>+rr2*cos<b>+rr3*cos<c>y=rr1*sin<a>+rr2*sin<b>+rr3*sin<c>图51 52 簪形线球坐标方程：rho=200*ttheta=900*tphi=t*90*10图52 53.螺旋上升曲线r=t^10theta=t^3*360*6*3+t^3*360*3*3z=t^3*<t+1>图53 54.蘑菇曲线rho=t^3+t*<t+1>theta=t*360phi=t^2*360*20*20图54 55. 8字曲线a=1b=1x=3*b*cos<t*360>+a*cos<3*t*360>Y=b*sin<t*360>+a*sin<3*t*360>图55 56.梅花曲线theta=t*360r=100+50*cos<5*theta>z=2*cos<5*theta>图56 57.桃形曲线rho=t^3+t*<t+1>theta=t*360phi=t^2*360*10*10图57 58.名稱:碟形弹簧建立環境:pro/e圓柱坐r = 5theta = t*3600z =<sin<3.5*theta-90>>+24图58 59.环形二次曲线笛卡儿方程：x=50*cos<t*360>y=50*sin<t*360>z=10*cos<t*360*8>图59 60 蝶线球坐标：rho=4*sin<t*360>+6*cos<t*360^2>theta=t*360phi=log<1+t*360>*t*360图60 61.正弦周弹簧笛卡尔：ang1=t*360ang2=t*360*20x=ang1*2*pi/360y=sin<ang1>*5+cos<ang2>z=sin<ang2>Pro/E 各种曲线方程集合〔四〕62.环形螺旋线x=〔50+10*sin<t*360*15>>*cos<t*360>y=<50+10*sin<t*360*15>>*sin<t*360>z=10*cos<t*360*5>图62 63.内接弹簧x=2*cos<t*360*10>+cos<t*180*10>y=2*sin<t*360*10>+sin<t*180*10>z=t*6图63 64.多变内接式弹簧x=3*cos<t*360*8>-1.5*cos<t*480*8>y=3*sin<t*360*8>-1.5*sin<t*480*8>z=t*8图64 65.柱面正弦波线柱坐标：方程r=30theta=t*360z=5*sin<5*theta-90>图65 66. ufo 〔漩涡线〕球坐标：rho=t*20^2theta=t*log<30>*60phi=t*7200图66 67. 手把曲线thta0=t*360thta1=t*360*6r0=400r1=40r=r0+r1*cos<thta1>x=r*cos<thta0>y=r1*sin<thta1>z=0图67 68.篮子圆柱坐标r=5+0.3*sin<t*180>+ttheta=t*360*30z=t*5图68 69. 圆柱齿轮齿廓的渐开线方程：afa=60*tx=10*cos<afa>+pi*10*afa/180*sin<afa>x=10*sin<afa>-pi*10*afa/180*cos<afa>z=0注：afa为压力角,取值范围是0到60,10为基圆半径.图69 70.对数螺旋曲线柱坐标：r=sqrt<theta>theta=t*360*30z=0图70 71. 罩形线球坐标:rho=4theta=t*60phi=t*360*10图7172. 向日葵线theta=t*360r=30+10*sin<theta*30>z=0图72 73. 太阳线r=1.5*cos<50*theta>+1theta=t*360z=0图73 74 塔形螺旋线r=t*80+50theta=t*360*10z=t*80图74 75 花瓣线球坐标：rho=t*20theta=t*360*90phi=t*360*10图75 76 双元宝线r=sin<t*360*10>+30theta=sin<t*360*15>z=sin<t*3>图76 77 阿基米德螺线的变形〔自己想得〕不知前面有没有？？:what柱坐标下：theta=360*2*<t-0.5>r=10*thetaz=0图77 78 改过来的渐开线方程r=20ang = t*360x=r*cos<ang>+2*pi*r*t*sin<ang>y=r*sin<ang>-2*pi*r*t*cos<ang>z=0图78 79 双鱼曲线球坐标系rho=30+10*sin<t*360*10>theta=t*180*cos<t*360*10>phi=t*360*30图7980 蝴蝶结曲线x=200*t*sin<t*3600>y=250*t*cos<t*3600>z=300*t*sin<t*1800>图80 81 "两相望"曲线球坐标系rho=30theta=t*360*cos<t*360*20>phi=t*360*20图81 Pro/E 各种曲线方程集合〔五〕82 小蜜蜂笛卡尔坐标系：x=cos<t*360>+cos<3*t*360>Y=sin<t*360>+sin<5*t*360>图82 83 弯月x=cos<t*360>+cos<2*t*360>Y=sin<t*360>*2+sin<t*360>*2图83 84 热带鱼a=5x=<a*<cos<t*360*3>>^4>*ty=<a*<sin<t*360*3>>^4>*t图84 85 燕尾剪x=3*cos<t*360*4>y=3*sin<t*360*3>z=t图85 86 天蚕丝theta=t*3600r=<cos<360*t*20>*.5*t+1>*t图8687 心电图圆柱坐标系：r=sin<t*360*2>+.2theta=10+t*<6*360>z=t*388 变化后的星形线迪卡尔坐标系theta=t*360x=10*cos<theta>^3y=10*sin<theta>^3z=cos<theta>89 小白兔theta=t*360-90r=cos<360*<t/<1+t^<6.5>>>*6*t>*3.5+5图89 90 大家好theta=t*360+180r=cos<360*t^3*6>*2+5图90 91 蛇形线笛卡尔坐标系：x=2*cos<t*360*3>*ty=2*sin<t*360*3>*tz=<sqrt<sqrt<sqrt<t>>>>^3*5图91 92 五环柱坐标：theta=t*360*4r=cos<t*360*5>+1图92 93 蜘蛛网柱坐标：theta=t*360*5r=t*sin<t*360*25>*5+8图93 94 次声波笛卡尔:x=t*5y=t*cos<t*360*8>图94 95 十字渐开线柱坐标：theta=t*360*4r=<cos<t*360*16>*0.5*t+1>*t图95 96 内五环笛卡尔theta=t*360*4x=2+<10-5>*cos<theta>+6*cos<<10/6-1>*theta> y=2+<10-5>*sin<theta>-6*sin<<10/6-1>*theta>图96 97 蜗轨线柱坐标;theta=t*360*2r=cos<t*360*30>*t*0.5+t*2图97钣金件展开长度计算的推导在Pro/E钣金模块中,计算折弯部分的展开长度公式是：DL＝<pi/2*Ri+y_factor*t>*a/90式中：DL板材的中性层长度Ri 折弯内径y_factor Y轴比例因子T板材厚度a 折弯部分相对的圆心角以下是推导过程：其中,k为中性层系数〔即内壁到中性层距离与板厚的比值〕DL＝2＊pi〔Ri+k*T>*a/360＝<pi*Ri+pi*k*T>*a/180＝<pi/2*Ri+pi/2*k*T>*a/90令pi/2*k=y_factor则DL＝<pi/2*Ri+y_factor*T>*a/90我个人认为,其中的k因子对我们计算展开长度有直接意义,所以在设定折弯许可的时候,设定k因子就可以了.k值针对不同的材料有不同的值.普通钢板k值为0.45,实际取0.5,误差极小.关系中使用的函数数学函数下列运算符可用于关系〔包括等式和条件语句〕中.关系中也可以包括下列数学函数：cos <> 余弦tan <> 正切sin <> 正弦sqrt <> 平方根asin <> 反正弦acos <> 反余弦atan <> 反正切sinh <> 双曲线正弦cosh <> 双曲线余弦tanh <> 双曲线正切注释：所有三角函数都使用单位度.log<> 以10为底的对数ln<> 自然对数exp<> e的幂abs<> 绝对值ceil<> 不小于其值的最小整数floor<> 不超过其值的最大整数可以给函数ceil和floor加一个可选的自变量,用它指定要圆整的小数字数.带有圆整参数的这些函数的语法是：ceil<parameter_name或number, number_of_dec_places>floor <parameter_name 或 number, number_of_dec_places>其中number_of_dec_places是可选值：·可以被表示为一个数或一个使用者自定义参数.如果该参数值是一个实数,则被截尾成为一个整数.·它的最大值是8.如果超过8,则不会舍入要舍入的数〔第一个自变量〕,并使用其初值.·如果不指定它,则功能同前期版本一样.使用不指定小数部分位数的ceil和floor函数,其举例如下：ceil <10.2> 值为11floor <10.2> 值为 11使用指定小数部分位数的ceil和floor函数,其举例如下：ceil <10.255, 2> 等于10.26ceil <10.255, 0> 等于11 [ 与ceil <10.255>相同 ]floor <10.255, 1> 等于10.2floor <10.255, 2> 等于10.26曲线表计算曲线表计算使使用者能用曲线表特征,通过关系来驱动尺寸.尺寸可以是草绘器、零件或组件尺寸.格式如下：evalgraph<"graph_name", x> ,其中graph_name是曲线表的名称,x是沿曲线表x-轴的值,返回y值.对于混合特征,可以指定轨线参数trajpar作为该函数的第二个自变量.注释：曲线表特征通常是用于计算x-轴上所定义范围内x值对应的y值.当超出范围时,y值是通过外推的方法来计算的.对于小于初始值的x值,系统通过从初始点延长切线的方法计算外推值.同样,对于大于终点值的x值,系统通过将切线从终点往外延伸计算外推值.复合曲线轨道函数在关系中可以使用复合曲线的轨道参数trajpar_of_pnt.下列函数返回一个0.0和1.0之间的值：trajpar_of_pnt<"trajname", "pointname">其中trajname是复合曲线名,pointname是基准点名.轨线是一个沿复合曲线的参数,在它上面垂直于曲线切线的平面通过基准点.因此,基准点不必位于曲线上；在曲线上距基准点最近的点上计算该参数值.如果复合曲线被用作多轨道扫瞄的骨架,则trajpar_of_pnt与trajpar或1.0 - trajpar一致〔取决于为混合特征选择的起点〕.关于关系关系〔也被称为参数关系〕是使用者自定义的符号尺寸和参数之间的等式.关系捕获特征之间、参数之间或组件组件之间的设计关系,因此,允许使用者来控制对模型修改的影响作用.关系是捕获设计知识和意图的一种方式.和参数一样,它们用于驱动模型－改变关系也就改变了模型.关系可用于控制模型修改的影响作用、定义零件和组件中的尺寸值、为设计条件担当约束〔例如,指定与零件的边相关的孔的位置〕.它们用在设计过程中来描述模型或组件的不同部分之间的关系.关系可以是简单值〔例如,d1=4〕或复杂的条件分支语句.关系类型有两种类型的关系：·等式 - 使等式左边的一个参数等于右边的表达式.这种关系用于给尺寸和参数赋值.例如：简单的赋值：d1 = 4.75复杂的赋值：d5 = d2*<SQRT<d7/3.0+d4>>·比较 - 比较左边的表达式和右边的表达式.这种关系通常用于作为一个约束或用于逻辑分支的条件语句中.例如：作为约束：<d1 + d2> > <d3 + 2.5>在条件语句中；IF <d1 + 2.5> >= d7增加关系可以把关系增加到：·特征的截面〔在草绘模式中,如果最初通过选择"草绘器">"关系">"增加"来创建截面〕.·特征〔在零件或组件模式下〕.·零件〔在零件或组件模式下〕.·组件〔在组件模式下〕.当第一次选择关系菜单时,预设为查看或改变当前模型〔例如,零件模式下的一个零件〕中的关系.要获得对关系的访问,从"部件"或"组件"菜单中选择"关系",然后从"模型关系"菜单中选择下列命令之一：·组件关系 - 使用组件中的关系.如果组件包含一个或多个子组件, "组件关系"菜单出现并带有下列命令：─当前 - 缺省时是顶层组件.─名称 - 键入组件名.·骨架关系 - 使用组件中骨架模型的关系〔只对组件适用〕.·零件关系 - 使用零件中的关系.·特征关系 - 使用特征特有的关系.如果特征有一个截面,那么使用者就可选择：获得对截面〔草绘器〕中截面〔草绘器〕中关系的访问,或者获得对作为一个整体的特征中的关系的访问.·数组关系 - 使用数组所特有的关系.注释：─如果试图将截面之外的关系指派给已经由截面关系驱动的参数,则系统再生模型时给出错误信息.试图将关系指派给已经由截面之外关系驱动的参数时也同样.删除关系之一并重新生成.─如果组件试图给已经由零件或子组件关系驱动的尺寸变量指派值时,出现两个错误信息.删除关系之一并重新生成.─修改模型的单位元可使关系无效,因为它们没有随该模型缩放.有关修改单位的详细信息,请参阅"关于公制和非公制度量单位"帮助主题.关系中使用参数符号在关系中使用四种类型的参数符号：·尺寸符号 - 支持下列尺寸符号类型：─d# - 零件或组件模式下的尺寸.─d#:# - 组件模式下的尺寸.组件或组件的进程标识添加为后缀.─rd# - 零件或顶层组件中的参考尺寸.─rd#:# - 组件模式中的参考尺寸〔组件或组件的进程标识添加为后缀〕.─rsd# - 草绘器中〔截面〕的参考尺寸.─kd# - 在草绘〔截面〕中的已知尺寸〔在父零件或组件中〕.·公差 - 这些是与公差格式相关连的参数.当尺寸由数字的转向符号的时侯出项这些符号.─tp m# - 加减对称格式中的公差；#是尺寸数.─tp# - 加减格式中的正公差；#是尺寸数.─tm# - 加减格式中的负公差；#是尺寸数.·实例数 - 这些是整数参数,是数组方向上的实例个数.─p# - 其中#是实例的个数.注释：如果将实例数改变为一个非整数值,Pro/ENGINEER将截去其小数部分.例如,2.90将变为2.·使用者参数 - 这些可以是由增加参数或关系所定义的参数.例如：V olume = d0*d1*d2Vendor = "Stockton Corp."注释：─使用者参数名必须以字母开头〔如果它们要用于关系的话〕.─不能使用d#、kd#、rd#、tm#、tp#、或tpm#作为使用者参数名,因为它们是由尺寸保留使用的.─使用者参数名不能包含非字母数字字符,诸如!、、#、$.网上收集的一些曲线参数方程,和大家共享飞碟球坐标 rho=20*t^2 theta=60*log<30>*t phi=7200*t "rho=200*t" "theta=900*t" "phi=t*90*10"篮子圆柱坐标 r=5+0.3*sin<t*180>+t theta=t*360*30 z=t*5正弦曲线笛卡尔坐标系 eyf4 x=50*t y=10*sin<t*360> z=0螺旋线<Helical curve> 圆柱坐标 r=t theta=10+t*<20*360> z=t*3蝴蝶曲线球坐标 rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8Rhodonea 曲线采用笛卡尔坐标系 theta=t*360*4 x=25+<10-6>*cos<theta>+10*cos<<10/6-1>*theta> y=25+<10-6> *sin<theta>-6*sin<<10/6-1>*theta>圆内螺旋线采用柱座标系 theta=t*360 r=10+10*sin<6*theta> z=2*sin<6*theta>渐开线的方程 r=1 ang=360*t s=2*pi*r*t x0=s*cos<ang> y0=s*sin<ang> x=x0+s*sin<ang> y=y0-s*cos<ang> z=0 对数曲线 z=0 x = 10*t y = log<10*t+0.0001>球面螺旋线采用球坐标系 rho=4 theta=t*180 phi=t*360*20双弧外摆线卡迪尔坐标 l=2.5 b=2.5 x=3*b*cos<t*360>+l*cos<3*t*360> Y=3*b*sin<t*360>+l*sin<3*t*360>星行线卡迪尔坐标 a=5 x=a*<cos<t*360>>^3 y=a*<sin<t*360>>^3心臟線圓柱坐標 a=10 r=a*<1+cos<theta>> theta=t*360葉形線笛卡儿坐標 a=10 x=3*a*t/<1+<t^3>> y=3*a*<t^2>/<1+<t^3>>笛卡儿坐标下的螺旋线 x = 4 * cos < t *<5*360>> y = 4 * sin < t *<5*360>> z = 10*t抛物线 eyf13 笛卡儿坐标 x =<4 * t> y =<3 * t> + <5 * t ^2> z =0碟形弹簧eyf12圓柱坐标r =5 theta = t*3600 z =<sin<3.5*theta-90>>+24*t如何制作螺旋线〔Helical Curve〕________________________________________制作螺旋线有下列二个方法：1、formed curve ；2、利用方程式〔from equation〕________________________________________一.Formed curve：1、首先建立缺省的datum plan；并建立一个参数p,用来控制螺旋圈数〔set up/parameters/create/real parameters ,初始值可以设为：1〕2、建立圆柱体〔或者圆柱曲面〕,3、建立form curve,选择tang plane 为sketching plane,选择圆柱体的顶面为top,然后绘制如图2直线：图2注意事项：a、对齐直线的两个端点〔右上端点对齐圆柱的top面,左下端点对齐圆柱轴线和tang plane的交点〕b、建立coordinate system,并对齐直线的左下端点>4、建立relation：sd#=L*P*PI*D[L为圆柱的长度；P 为参数〔第一步建立的参数〕；D 为圆柱的直径；PI 为π]5、regenerate后你可以看到生成的helical curve<图3>了.图3二、利用方程式：1、首先建立缺省的datum plan,coordinate system<系统坐标>2、建立datum curve ,选择from equation3、选择coordinate system, 圆柱坐标〔cylindrical〕卡笛尔坐标<Cartesian>球坐标<sphereical>此时出现下列信息：/* For cylindrical coordinate system, enter parametric equation/* in terms of t <which will vary from 0 to 1> for r, theta and z/* For example: for a circle in x-y plane, centered at origin/* and radius = 4, the parametric equations will be:/* r = 4/* theta = t * 360/* z = 0/*-------------------------------------------------------------------其中螺旋线的方程式为：r = 螺旋线的最小半径+ t * <螺旋线的主要半径-螺旋线的最小半径>theta = t * <螺旋线的螺距* 360 * 引导角的度数<if any>z = 要求高度+ t在弹出的信息文文件内输入下列数值：4、存档退出后按ok5、你所建立的螺旋线如下图：.。

UG表达式函数总汇

函数名类型类别empty?Boolean Listequal Boolean List findDuplicates list Listfirst Any ListfirstN List List flatten List Listlast Any List length Integer List makeLargeList List List maxList Number List member Boolean List minList Number Listnth Any Listrest Any List reverse list List second Any List subList list Listthird Any Listug_findClosestNumberInList Integer Listug_findNumberInList Integer ListASCII Integer String Char String String charReplace String String compareString Integer String format String String MakeNumber Any String replaceString String String StringLower String String StringUpper String String subString String Stringug_pointToString String Stringug_vectorToString String Stringabs Number Math acosine Number Mathasine Number Math atangent Number Math atangent2Number Math ceiling Any Mathcos Number Mathfloor Any Math hypsin Number Math hyptan Number Mathlog Number Mathlog10Number Mathmax Number Math minimun Number Mathmod Number Mathnx_x Number Mathnx_y Number Mathnx_z Number Mathpi Number Mathround Any Mathsin Number Mathsqrt Number Mathtan Number Mathug_equal Boolean Mathug_cell_hlookup Any spreadshee ug_cell_read Any spreadshee ug_cell_vlookup Any spreadshee ug_excel_read Number spreadshee ug_list_hloolup List spreadshee ug_cell_read Any spreadshee ug_cell_vlookup Any spreadsheeug_excel_read Number spreadshee ug_list_hloolup list spreadshee ug_list_vlookup list spreadshee ug_read_fixed_list list spreadshee ug_read_list list spreadshee ug_find_file String Pts_funcangle2Vectors Number GeometryarcCenter2Point Point GeometryarcCenter3Point Point GeometrychainPointLists list Geometry dist Number GeometryinterLineLine Point Geometry NormalizeAngle Number GeometryonRight？Boolean Geometry perpendicular Vector GeometrypolygonDifference list Geometry polygonIntersection list Geometry projectPoint Point GeometryprojectVector Vector Geometry Radians Number Geometry rotateVector Vector Geometry unitize Vector Geometry dateTimeString String Misc getenv String Misc stringValue String Miscug_askExpressionValueAsString String Expression ug_dateTimeDiff String Miscug_fieldVar Number Miscug_fieldVarAt Number Miscug_kg2lbf Number Unitsug_var Number Miscug_setPartAttrValue Integercm Number Numberft Number Numbergrd Number Number inch Number Numberkm Number Numbermc Number Number minute Number Numberml Number Numbermm Number Numbermtr Number Numbersec Number Numberyd内置函数说明判断给定的列表是否为空判断给定的两是否相等，可以是列表，安符串及其它类型查找给定列表中重复的元素，并以列表形式输出。

最全的UG方程曲线详细表达式

在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。

t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。

UG教学Expressions 表达式 (1)

Expressions 表达式
What Are Expressions ？
表达式是用来控制模型参数的数学方程或条件等式。用表达式可以控制特征的参数，定位尺寸和尺寸约束。如： length=1.5+2*cos(60)
2010-12-8
草图中的每一个尺寸均为一个表达式。可以用表达式实现参数的相关。
Get additional information
Information
2010-12-8
Expression
List All Geometric
方法：
1. 选择需 Cut 或 Copy 的表达式文本，用MB3键，按下 Cut 或 Copy。 2. 选择需 Paste 的表达式文本，用 MB3 键，按下 Paste，OK。
Demo
2010-12-8
Calculator Capabilities
可以使用表达式的编辑域作为计算器，进行数学计算。如：
Length
based upon the length of a curve or edge. e.g., p2 = length(20)
Angle
based upon the angle between two lines, an arc and a line, or two arcs. e.g., p4 = angle(25)
2010-12-8
The Format of Expressions
一个表达式的变量名最多可包含32个字符，由数字、字母组成，但必须以字母打头。可以使用下划线“_”. 表达式变量名区分大小写。一个表达式变量名可以作为其他表达式的变量。
2010-12-8
How to Use Cut, Copy, and Paste
