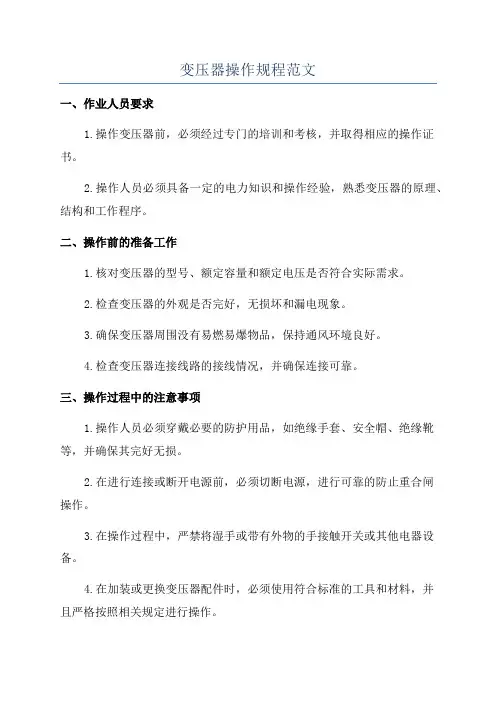

变压器操作规程范文
变压器操作规程范文一、作业人员要求1.操作变压器前，必须经过专门的培训和考核，并取得相应的操作证书。
2.操作人员必须具备一定的电力知识和操作经验，熟悉变压器的原理、结构和工作程序。
二、操作前的准备工作1.核对变压器的型号、额定容量和额定电压是否符合实际需求。
2.检查变压器的外观是否完好，无损坏和漏电现象。
3.确保变压器周围没有易燃易爆物品，保持通风环境良好。
4.检查变压器连接线路的接线情况，并确保连接可靠。
三、操作过程中的注意事项1.操作人员必须穿戴必要的防护用品，如绝缘手套、安全帽、绝缘靴等，并确保其完好无损。
2.在进行连接或断开电源前，必须切断电源，进行可靠的防止重合闸操作。
3.在操作过程中，严禁将湿手或带有外物的手接触开关或其他电器设备。
4.在加装或更换变压器配件时，必须使用符合标准的工具和材料，并且严格按照相关规定进行操作。
5.当发现变压器存在温升过大、不正常噪音、异味等异常情况时，应立即切断电源，并通知相关人员进行检修。
6.在操作变压器过程中，严禁使用非专用的工具或设备对变压器进行维修和检修。
7.操作人员需经常对变压器进行巡视和观察，发现问题及时报告，并组织相应的维修措施。
四、操作结束后的工作1.断开变压器输入电源，并确保电源已经真正切断。
2.清理变压器周围的工作区域，清除维修杂物，保持环境整洁。
3.对变压器进行定期的维护和保养，检查连接线路和绝缘性能等，并及时进行记录。
五、安全事故处理1.发生设备故障或意外事故时，操作人员应立即切断电源，并采取相应的应急措施，确保人员和设备的安全。
2.在处理事故后，应及时向上级主管部门和有关部门报告，并做好事故处理记录。
六、违规操作处罚1.发生未经培训和考核操作变压器的行为，将对相关人员进行严肃批评教育，并依法依规进行处罚。
2.发生违反操作规程且造成严重后果的行为，将追究相关人员的法律责任，并取消其操作资格。
七、其他注意事项1.变压器操作规程应定期进行检讨和修订，确保其与实际操作需求相符，并提醒操作人员注意规程的变更。

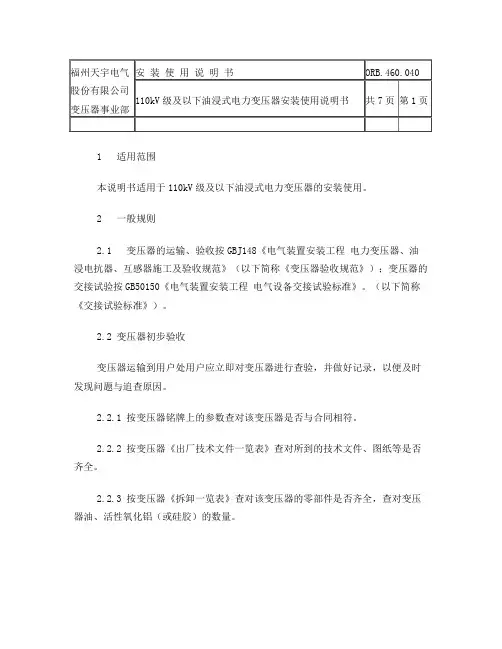

油浸式电力变压器安装使用说明书
1 适用范围本说明书适用于110kV级及以下油浸式电力变压器的安装使用。
2 一般规则2.1 变压器的运输、验收按GBJ148《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（以下简称《变压器验收规范》）；变压器的交接试验按GB50150《电气装置安装工程电气设备交接试验标准》。
（以下简称《交接试验标准》）。
2.2 变压器初步验收变压器运输到用户处用户应立即对变压器进行查验，并做好记录，以便及时发现问题与追查原因。
2.2.1 按变压器铭牌上的参数查对该变压器是否与合同相符。
2.2.2 按变压器《出厂技术文件一览表》查对所到的技术文件、图纸等是否齐全。
2.2.3 按变压器《拆卸一览表》查对该变压器的零部件是否齐全，查对变压器油、活性氧化铝（或硅胶）的数量。
2.2.4 检查变压器在运输中有否损伤、密封被破坏的现象。
变压器的易碎件，如吸湿器的玻璃制器有无破损，气体继电器有无损坏与失灵现象，套管有无损伤等。
2.3 搬运变压器2.3.1 起吊变压器应使四个吊攀同时受力。
对于钟罩式油箱结构的变压器，起吊主体的吊攀位于下节油箱。
2.3.2 起吊时钢索与垂直线的夹角应小于30°，若因高度限制等原因不能符合该条件时，应使用横梁来提升变压器。
2.3.3 搬运中如果需要转换小车的方向或欲在油箱底加杠杆时，应利用千斤顶按变压器总装配图规定的位置将变压器顶起后再进行之。
3 变压器的储存变压器到达现场若不立即安装和投入运行，贮存期超过三个月的必须在一个月内装上储油柜及吸湿器，并注满合格的变压器油至储油柜的规定油面。
注油时所有放气塞均须打开，待放气塞处冒出变压器油时，再将放气塞拧紧。
贮存期间，须经常检查储油柜的油面是否正常，否则应检查是否有泄漏点并添加变压器油。
每六个月检查一次变压器的绝缘强度。
充氮气保管的变压器储存期不能超过三个月，且在储存期间内应保持变压器本体内的气体压力在0.01-0.03MPa，并经常检查做好记录。
变压器二次保护的操作规程

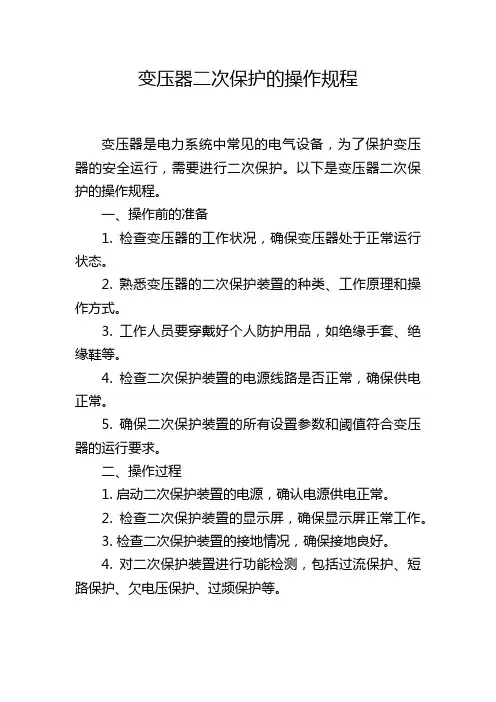

变压器二次保护的操作规程变压器是电力系统中常见的电气设备，为了保护变压器的安全运行，需要进行二次保护。
以下是变压器二次保护的操作规程。
一、操作前的准备1. 检查变压器的工作状况，确保变压器处于正常运行状态。
2. 熟悉变压器的二次保护装置的种类、工作原理和操作方式。
3. 工作人员要穿戴好个人防护用品，如绝缘手套、绝缘鞋等。
4. 检查二次保护装置的电源线路是否正常，确保供电正常。
5. 确保二次保护装置的所有设置参数和阈值符合变压器的运行要求。
二、操作过程1. 启动二次保护装置的电源，确认电源供电正常。
2. 检查二次保护装置的显示屏，确保显示屏正常工作。
3. 检查二次保护装置的接地情况，确保接地良好。
4. 对二次保护装置进行功能检测，包括过流保护、短路保护、欠电压保护、过频保护等。
5. 检查二次保护装置的触发信号源，确保触发信号源可靠。
6. 设置二次保护装置的参数和阈值，按照变压器的运行需求进行调整。
7. 对二次保护装置进行整定，包括定时、定值和延时等参数。
8. 进行二次保护装置的功能测试，包括人工触发、自动触发和远方触发等。
9. 对二次保护装置进行运行状态监测，确保其正常工作。
三、操作后的处理1. 检查二次保护装置的显示屏，确认其工作正常。
2. 检查二次保护装置的记录功能，确保记录正常并及时保存。
3. 关闭二次保护装置的电源，彻底断开电源供应。
4. 清理操作现场，将工具、仪器归位并妥善存放。
5. 编制二次保护装置维护记录，包括维护时间、维护内容、维护人员等。
6. 定期对二次保护装置进行维护和检修，确保其长期可靠运行。
总结：变压器二次保护是保护变压器安全运行的重要措施，操作人员需要熟悉二次保护装置的工作原理和操作方式，并遵循操作规程进行操作。
在操作过程中，要注意安全防护，确保电源供电正常，检查接地情况和设备工作状况。
操作结束后，要及时记录操作内容和结果，并定期进行维护和检修工作，以确保二次保护装置的正常运行。
箱变使用说明书
箱变、开闭所操作维护说明说一、箱变、开闭所操作规程1、10kV、500kVA以上箱变、开闭所使用单位必须配备变电所专职电工。
电气工作人员必须身体健康，并具备必要的电气知识，取得电工证后方可上岗。
2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
3、用户不准改变箱变原结构，否则将失去保修资格。
4、高压操作要由电气负责人签发操作票，并做好组织与技术安全措施。
5、高压倒闸操作必须由两人进行，带绝缘手套。
为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。
6、严禁随意打开高压柜、电缆柜、需要打开时必须确认柜内带电部分已无电压。
7、安全技术措施⑴停电按规定断开各负荷开关及检修段上级负荷开关。
⑵验电使用相应电压等级验电器在停电设备进出线地侧进行验电，确认已无电压。
⑶放电使用符合规定的接地线进行各相放电。
接地线，各相短路并接地。
在一经合闸就可送电到检修点的开关上悬挂“禁止合闸，有人工作”标示牌。
8、各开关操作顺序为：（以开关说明书或开关上标示牌说明为准）⑴送电：（高压负荷开关：FN12-12为例）：关闭柜门，转动框门门锁扣住柜门。
将操作杆插入接地开关操作孔内。
按标示转动至接地开关分闸，这时柜门应锁住不能开。
将操作杆插入负荷开关操作孔内。
按标示转动至负荷开关合闸，这时可听见变压器有轻微响声，说明高压已送电。
⑵停电将操作杆插入负荷开关操作孔内，按标示转动至负荷开关分闸。
观察开关隔离断口以分开，确认负荷开关断开后，系统已无电压。
将操作杆插入接地开关操作孔内按标示转动至接地开关合闸。
注意这时负荷开关进线端仍有高压电，如需进入高压开关柜内仍需进线电缆停电。
⑶本箱变低压配电系统接地制式为：TN-C接地系统。
根据系统特点：N线中不得装熔断器。
负荷开关不得使用四极断路器，如必须使用时，其操作应：①合闸：先合四极断路器，在合上下端分开关。
②分闸：先合下端分开关，在断四极断路器。
QY2T用户手册_2[1].0
![QY2T用户手册_2[1].0](https://img.taocdn.com/s3/m/773bcdda6f1aff00bed51e2f.png)
用
途
主要特点
本机使用
z 优越的控制性能 ¾ 闭环控制使速度不因载荷变化而变化。 ¾ 平稳的控制减小对机械及电气设备的冲击。 ¾ 先电制动后机械制动，精确控制机械制动时间，既缩短制动时间， 又减小对制动器的磨损。 z 转子频率反馈 ¾ 采用转子频率反馈为速度反馈，是最简单、最可靠、最经济的反馈 方法。 z 不需要换向接触器 ¾ 晶闸管换向，无需外部换向接触器，不再受机械联锁故障的困扰。 ¾ 简化系统设计，降低系统成本。 z 抗干扰能力强 ¾ 主令信号由内置光电隔离完成信号隔离转换，无需外部继电器转 换，提高了输入信号的可靠性和抗干扰能力。 z 工作状态指示 ¾ LED 指示输入、输出信号，便于调试、维护和对工作状态的监视。 z 内置半导体保护熔断器及备件 ¾ 有效保护功率器件。 ¾ 内置快熔备件，充分为用户考虑，实现现场的快速处理。 ¾ 系统中可用负荷开关代替断路器，降低系统成本。 z 更少的外围元件 ¾ 简化外围线路。 ¾ 降低成套系统的成本，大容量系统尤为明显。 z 简单易用 ¾ 安装方便快捷。 ¾ 参数经专门优化，现场调试简单。
1.8 参数详解…………………………………………………………………………………1/20 1.9 上位机通信………………………………………………………………………………1/28
2
2.1 2.2 2.3 2.4 2.5 2.6 2.7
系统设计…………………………………………………………………………………2/1
6 7
包装、储存和运输……………………………………………………………………6/1 保修、订货须知………………………………………………………………………7/1
本机使用
1
1.1
本机使用
概况
变压器安全操作规程模版
变压器安全操作规程模版标题：变压器安全操作规程一、总则1. 为了确保变压器的安全运行，保护工作人员的生命财产安全，避免事故发生，制定本安全操作规程。
2. 本规程适用于变压器的安全操作、维护和检修。
3. 工作人员必须仔细阅读并严格遵守本规程，严禁违反规定操作。
4. 若有对本规程的补充或修改，应经相关负责人批准后执行。
二、操作前准备1. 工作人员必须熟悉变压器的结构、性能和运行原理，并具备相应的操作技能。
2. 工作人员应戴好个人防护设备，包括安全帽、绝缘手套、绝缘鞋等。
3. 确保操作区域干燥、通风良好，排除火源、爆炸源等危险物。
4. 按照规定将变压器与电源断开，并进行绝缘处理。
5. 检查变压器的外观和附件是否完好，并确保电缆、线路等连接正常。
6. 根据需要，设置必要的警示标志和安全防护措施，确保工作人员的安全。
三、操作流程1. 开关与保护装置检查1.1 检查变压器的开关和保护装置是否可靠，有无损坏、松动、破损等现象。
1.2 仔细查看保护装置的参数设置，确保与变压器的额定值匹配。
1.3 检查电源的接线是否正确，确保开关与保护装置工作正常。
2. 运行状态监测2.1 检查变压器各个部分的温度、振动和声音是否正常。
2.2 仔细观察油面、油色、油位等指标，确保油的状态良好。
2.3 定期对变压器进行绝缘测量，确保绝缘电阻符合要求。
3. 维护保养3.1 定期清洁变压器的外表面，保持干燥清洁。
3.2 检查各个紧固件是否松动，及时加紧。
3.3 对冷却装置的风扇、散热器等进行清洁，确保良好的散热效果。
3.4 定期检查并更换绝缘油，确保油的性能符合要求。
3.5 按照要求对绝缘子、套管等进行清洁和检修，确保绝缘性能良好。
4. 紧急停机与报警处理4.1 发现变压器温度、振动等异常情况时，应立即停机并寻找原因。
4.2 发生突发火灾、漏油或其他危险情况时，应及时报警并采取相应的应急处理措施。
4.3 对于保护装置报警的情况，应及时查明原因，并做好记录。
变压器操作规程
变压器操作规程
《变压器操作规程》
一、前言
变压器是电力系统中重要的设备之一，在运行中需要严格按照操作规程进行操作，以确保其安全稳定运行。
本操作规程适用于变压器的安全操作和日常维护。
二、操作规程
1. 检查工作
在进行任何操作之前，必须进行变压器的检查工作，包括外观检查、绝缘检查、冷却系统检查等。
确保变压器没有任何损坏和故障。
2. 通电操作
在通电操作前，必须确保变压器在停止状态下，并按照下列步骤操作：
（1）确认变压器的开关和刀闸处于断开状态；
（2）将变压器与电源进行连接；
（3）根据需求合理设置变压器的并联组数。
3. 运行操作
在通电后，变压器的运行操作要求注意以下事项：
（1）检查变压器运行状态，确保无异常声音和振动；
（2）监测变压器的温度和压力，确保运行在正常范围内；（3）随时关注运行指示器的变化，并根据情况进行调整。
4. 停机操作
在停机操作前，必须按照下列步骤操作：
（1）逐步减小负载，直到变压器无负载；
（2）断开变压器与电源的连接；
（3）关闭变压器的开关和刀闸。
5. 维护保养
在变压器运行中，定期进行维护保养是非常重要的：
（1）定期清洁变压器的绝缘表面和冷却系统；
（2）对变压器的油进行定期检查和绝缘测试；
（3）定期检查变压器的连接和机械部件，确保无松动和损坏。
三、结语
变压器是电力系统中不可或缺的设备，正确的操作和维护是确保其运行安全和有效的关键。
本规程要求所有相关人员严格遵守，确保变压器的安全运行和延长使用寿命。
变压器使用说明书
变压器使用说明书1. 概述1.1 产品性能和适用范围： KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2 使用条件：a) 海拔不超过1000m；b) 环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c) 空气相对湿度：不大于95﹪（﹢25℃时）；d) 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e) 无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f) 无足以腐蚀金属和破坏绝缘的气体和蒸汽；g) 无滴水的场所；h) 电源电压的波形近似于正弦波；i) 三相电源电压近似对称。
1.3 执行标准：GB 8286—2005 矿用隔爆型移动变电站Q/DG 02—2007 矿用隔爆型移动变电站1.4 型号含义1.4.1 防爆类型：矿用隔爆型1.4.2 防爆标志：ExdⅠ2. 技术数据2.1 移动变电站由矿用隔爆型干式变压器（以下简称干式变压器）、移动变电站用高压真空开关（以下简称高压真空开关）和移动变电站用低压保护箱（以下简称低压保护箱）组成。
2.2 移动变电站额定性能参数见表1（第3、4页）。
2.3 移动变电站用高压真空开关、干式变压器、低压保护箱配置见表2（第5、6页）。
2.4 移动变电站用高压负荷开关、干式变压器、低压馈电开关配置见表3（第7页）。
2.5 移动变电站温升限值2.5.1 运行在海拔和环境温度符合用途和适合范围规定的条件。
油浸式电力变压器安装使用说明书
1 适用范围本说明书适用于110kV级及以下油浸式电力变压器的安装使用。
2 一般规则2.1 变压器的运输、验收按GBJ148《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（以下简称《变压器验收规范》）；变压器的交接试验按GB50150《电气装置安装工程电气设备交接试验标准》。
（以下简称《交接试验标准》）。
2.2 变压器初步验收变压器运输到用户处用户应立即对变压器进行查验，并做好记录，以便及时发现问题与追查原因。
2.2.1 按变压器铭牌上的参数查对该变压器是否与合同相符。
2.2.2 按变压器《出厂技术文件一览表》查对所到的技术文件、图纸等是否齐全。
2.2.3 按变压器《拆卸一览表》查对该变压器的零部件是否齐全，查对变压器油、活性氧化铝（或硅胶）的数量。
2.2.4 检查变压器在运输中有否损伤、密封被破坏的现象。
变压器的易碎件，如吸湿器的玻璃制器有无破损，气体继电器有无损坏与失灵现象，套管有无损伤等。
2.3 搬运变压器2.3.1 起吊变压器应使四个吊攀同时受力。
对于钟罩式油箱结构的变压器，起吊主体的吊攀位于下节油箱。
2.3.2 起吊时钢索与垂直线的夹角应小于30°，若因高度限制等原因不能符合该条件时，应使用横梁来提升变压器。
2.3.3 搬运中如果需要转换小车的方向或欲在油箱底加杠杆时，应利用千斤顶按变压器总装配图规定的位置将变压器顶起后再进行之。
3 变压器的储存变压器到达现场若不立即安装和投入运行，贮存期超过三个月的必须在一个月内装上储油柜及吸湿器，并注满合格的变压器油至储油柜的规定油面。
注油时所有放气塞均须打开，待放气塞处冒出变压器油时，再将放气塞拧紧。
贮存期间，须经常检查储油柜的油面是否正常，否则应检查是否有泄漏点并添加变压器油。
每六个月检查一次变压器的绝缘强度。
充氮气保管的变压器储存期不能超过三个月，且在储存期间内应保持变压器本体内的气体压力在0.01-0.03MPa，并经常检查做好记录。
油浸式变压器【操作规程】
油浸式变压器【操作规程】1.目的为使本岗位的工作或作业活动有章可循，使作业安全风险评估和过程控制规范化，保证全过程的安全和质量；同时规范设备操作和工艺指标的严格执行，为本工序的生产提供切实可行的操作方法、紧急预案及事故处理程序，以保证本工序及后序生产系统安全稳定运行；也可用作员工的学习与培训教材，以提高操作人员素质和技术水平，特制订本操作规程。
2.范围25MW电站油浸式变压器。
3.作用电能转换，将一种电压、电流的电能转换成相同频率的另一种电压、电流的交流电能。
4.变压器的运行维护4.1 变压器投入运行前的检查4.1.1变压器投入运行前，值班员应仔细检查，确认变压器及其保护装置在良好状态，具备送电条件，收回所有有关工作票，拆除接地线或拉开接地刀闸，临时标示牌和临时遮栏全部拆除，现场清洁，照明充足，安装检修人员对设备状态交代清楚。
4.1.2运用中的备用变压器随时可以投入运行；长期备用的变压器，应进行充电试验，并做好记录。
4.2变压器投运前的绝缘检测4.2.1检修后的变压器投运前应有绝缘合格报告。
停用时间超过一个月的变压器投入运行前，应测量绝缘电阻，测量后应对地放电。
4.2.2变压器线圈电压500V以上者使用1000-2500V摇表，线圈电压500V 以下者使用500V摇表。
4.2.3应分别测量高、低压对地及高、低压间绝缘电阻，其阻值应不低于上次测量值的1/3，并测量”R60/R15’吸收比不低于1.3，最低不能低1M/KV。
如测量值低于规定值时应汇报值长及有关领导；及时将绝缘值记录在《绝缘记录登记本》上。
4.3变压器投运前外观检查包括以下各项4.3.1变压器的温控装置应正常投入，温度应与实际相对应。
4.3.2变压器套管外部清洁完好、无破损裂纹、无放电痕迹及其它异常现象。
4.3.3变压器各侧接线应完整正确，分接头分接位置正确，外壳接地应良好，中性点接地良好。
4.3.4变压器顶盖清洁无杂物，风冷装置试转良好，无异音。
变压器的操作方法和步骤
变压器的操作方法和步骤变压器运行方式变压器保护配置变压器状态变压器操作术语变压器停送电操作原则变压器操作注意事项变压器的运行方式1.并列运行：两台变压器高压侧母线并列运行，低压侧母线联合向负荷供电。
2.分列运行：两台变压器高压侧母线并列（或分开）运行，低压侧母线联络断路器分开运行。
3.单独运行：两台变压器一台运行一台备用，高低压母线联络断路器联络变压器的保护配置1·主保护：差动保护、瓦斯保护2·后备保护：复合电压启动的过电流保护、零序电流保护3·其他保护：过负荷保护、过励磁保护变压器的状态电力系统设备状态：1·运行状态：变压器各侧开关及刀闸在合闸位置2·热备用状态：变压器各侧开关在分闸位置两侧，刀闸在合闸位置3·冷备用状态：变压器各侧开关及两侧刀闸均在分闸位置4·检修状态：变压器各侧开关及两侧刀闸均在分闸位置，并做好安全措施变压器状态：变压器操作术语操作：设备由一种状态转变为另一种状态的行为调度术语：“由XX状态转XX状态”。
**（厂站名称）*号主变由运行转热备用：拉开该变压器各侧开关。
**（厂站名称）*号主变由热备用转冷备用：拉开该变压器的各侧刀闸**（厂站名称）*号主变由运行转冷备用：拉开该变压器各侧开关，拉开该变压器各侧刀闸（有专用刀闸的3/2接线或内桥接线变压器，可不拉开开关两侧刀闸，待变压器隔离后按调度指令将开关转运行）**（厂站名称）*号主变由运行转检修：拉开该变压器的各侧开关、刀闸，并在该变压器上可能来电的各侧装设接地线（或合接地刀闸）。
**（厂站名称）*号主变由冷备用转运行：合上该变压器各侧除有检修要求不能合或方式明确不合之外的刀闸和开关。
**（厂站名称）*号主变由检修转冷备用：拆除该变压器的各侧接地（或拉接刀地开闸）。
**（厂站名称）*号主变由检修转热备用：拆除该变压器上各侧接地线（或拉开接地刀闸），合上除有检修要求不能合或方式明确不合之外的刀闸。
多功能保护装置 QYW-2 沈变电气
表1
说明
功率因数 cosφ<0.6 时间常数 s≤5×10-3s
三、主要功能
1．当变压器油中有少量气体释放或油箱出现渗漏，造成油面轻微下降时，可由保护 装置的的小浮子下降显示出来。
2．当变压器油中有大量气体产生(气体体积量达到 165ml)或油面严重下降时，保护装 置能可靠地发出报警信号。
3.当变压器出现事故引起内部过压时，本装置中的压力继电器可在 80ms 内检测出来， 并发出报警信号。过压保护点为整定值,如果压力保护点想设在其它点,可在订货时注 明。（可供选的其它点为 20kPa-80kPa，每 5℃为一个档）。
于产品渗漏或密封不良所至。 1.2 变压器为冷态时 如果变压器从未投入运行，或虽然运行过一段时间，但外部平均温度低于 20℃，这
时变压器可能处于相对负压的状态，为了提高油面，可以采取以下步骤； 1.2.1 把填充塞体整个从保护装置上拧下来； 1.2.2 借助漏斗将油通过腔体缓慢加入保护装置的上部； 1.2.3 擦净残留在产品周围及接头处的油； 1.2.4 检查填充塞体内的密封圈位置正确后，将填充塞体拧紧并保证关闭。 2. 维护 2.1 保护装置的透明腔体及温度表表面严禁用热水及酒精擦洗。 2.2 在随变压器运输过程中严禁受冲击、碰撞。 2.3 没有特殊原因不允许随意拆装。
沈阳沈变所电气科技有限公司（原沈阳变压器研究所实验厂） 公司地址：沈阳浑南新区世纪路 39 号 邮 编：110179 销售热线：024-89368025 传 真：024-89368108 技术支持：024-89378958 89368080
变压器是制造厂在环境温度为 20℃左右充满油，此时保护装置也已根据运行要求 调整完毕，所以在变压器投入运行时，不必调整保护装置。请注意，在变压器投入运行 过程中，很可能因热胀冷缩引起保护装置内油面降低，所以为了保险起见，在投入运行
琪洋智能报警主机有线无线QYWQYW说明书
QY-238W/QY-2316W 安装使用说明书深圳琪洋科技有限公司QY目录前言 (3)第一章概述 (3)1.1概况 (3)1.2功能简介 (3)1.3基本配置 (4)1.4主要技术性能指标 (4)第二章安装接线说明 (4)2.1安装接线图 (4)有线9－16防区打开、关闭设置 (6)2.2电源的连接 (6)2.3有线探测器的连接 (6)2.4警号的连接 (6)2.5电话线的连接 (6)2.6监听头的连接 (7)2.7键盘的安装 (7)2.8仅用无线防区,不接有线防区的安装（只QY-238W/2316W有此功能） (7)第三章系统操作 (7)3.1系统操作 (7)3.2遥控器的日常操作（只QY-238W－08/QY-2316W有此功能） (8)3.3键盘面板及声光指示 (8)3.4布防 (10)3.5撤防：解除警戒状态 (10)3.6远程控制： (10)3.7电话接警控制： (11)3.8录音： (11)3.9消警 (11)3.10旁路防区查询： (11)第四章系统设置 (11)4.1系统出厂基本设置 (11)4.2复位 (12)4.3进入设置状态 (12)4.4退出设置状态 (12)4.5修改安装员密码 (12)4.6修改用户密码 (12)4.7无线探测器的学习（QY-238W/2316W有此功能） (13)4.8无线探测器的删除（QY-238W/2316W有此功能） (13)4.9防区类型及报警声输出设置 (13)4.10用户编号（中心编号）设置： (13)14.11布防延时时间设置 (14)4.12报警延时时间设置 (14)4.13设置报警电话号码 (14)4.14报告传输设置 (14)4.15远程控制打开/关闭 (15)4.16远程遥控振铃声次数设置 (15)4.17接警放录音方式的选择 (15)4.18电话线检测打开/关闭设置 (15)4.19主机中心通讯格式选择设置 (15)4.20可编程4+2代码需手动设置以适应不同的报警中心 (15)4.21主机自检报告时间间隔设置 (16)4.22警号响声时间设置 (16)4.23强制布防设置 (16)4.24布撤防警号响声设置 (16)4.25交流电断电报警设置 (16)4.26键盘防撤开关报警功能打开、关闭设置 (16)4.27键盘断线检测设置 (16)4.28中心精度设置 (16)4.29中心信号时间设置： (16)第五章疑难问题解答 (18)产品的质量保证 (19)安装资料 (19)2前言欢迎您选择使用铁盒多功能系列报警控制主机来保护您的生命和财产。
油浸式变压器操作说明书汇总
油浸式变压器50-2500kVA 操作说明书目录适用范围介绍外壳，保油箱闭合电路分接开关套筒BUCHHOL继Z 电器冷却和绝缘液安装检查安装准备操作套筒排气TUMETIC变压器试车检查准备情况操作维护概述油位，油的状况泄漏，分接开关吸潮器监测装置套筒接地，备件修理泄漏吸潮器不工作油温太高BUCHHOL继Z 电器操作适用范围本操作说明书适用于所有浸入式三相变压器，最大功率2500kVA，设备最大电压Um=36K。
v 同样也适用于单相特种变压器。
介绍我们的技术资料A19100-T1101-A12-X-7600 中详细介绍了油浸式变压器。
