微机接口实验-16x16点阵显示
16×16点阵显示实验 实验报告
1.实验现象
当设计文件加载到目标器件后，将数字信号源模块的时钟选择为1KHZ，按下矩阵键盘的某一个键，则在数码管上显示对应的这个键标识的键值，当再按下第二个键的时候前一个键的键值在数码管上左移一位。按下“*”键则在数码管是显示“E”键值。按下“#”键在数码管上显示“F”键值。
2.实验图片记录
2)新建VHDL File(程序)
3)编译仿真
4)管脚分配
5)下载调试
2)加强对总线产生地址定位的CPLD实现方法的理解
3)掌握在FPGA中调用ROM的方法
成绩： 教师：
实验报告
一、实验内容及步骤
1.实验内容
1)通过编程实现对16×16点阵的控制
2)在点阵循环中显示“欢迎使用嵌入式SDC开发系统”这几个汉字和字符
3)运用软件对程序进行编译和仿真
2.实验步骤：
1)新建工程
成绩： 教师： 批改日期：
பைடு நூலகம்湖南科技大学
物理与电子科学学院专业实验报告
实验课程：FPGA实验原理
实验项目：16×16点阵显示实验
专 业：物理与电子科学学院
班 级：电子信息科学与技术3班
***********
学 号：**********
实验日期： 年 月 日
实验预习报告
一、实验目的及要求
1)加强点阵字符产生的显示原理和系统的16×16点阵的工作原理
单片机16×16点阵显示实验总结400字
单片机16×16点阵显示实验总结400字单片机16×16点阵显示实验总结这次实验我们使用单片机设计了16×16点阵显示器的驱动电路，并成功实现了在点阵上显示字符、数字和图案的功能。
下面是对本次实验的总结。
首先，我们按照实验手册的指示，采用逐行扫描的方式驱动16×16点阵显示器。
通过设置接口电路和引脚连接，将单片机与点阵电路相连，实现数据和控制信号的传输。
接着，我们编写了相应的程序代码，在单片机上进行编译和烧录，并使用示波器进行调试。
在调试过程中，我们发现了一些常见的问题，比如接口线连接错误、引脚配置错误等，及时解决这些问题，确保了实验的顺利进行。
接下来，我们开始编写点阵显示的控制程序。
通过对点阵每一个LED灯珠的亮灭状态进行控制，我们可以实现在点阵上显示不同的字符、数字和图案。
我们编写了一个字符库，其中包含了常用字符和数字的点阵码。
通过查表的方式，我们可以根据需要在点阵上显示相应的内容。
在编写程序的过程中，我们充分利用了单片机的IO口和定时器的功能，并采用了合理的算法，提高了程序的执行效率。
在实验过程中，我们遇到了一些困难和挑战。
首先，点阵显示器的像素较多，对于单片机的计算能力和IO口的数量有一定要求。
因此，在编写程序的过程中，我们需要注意内存和资源的使用，避免发生卡顿或者无法正常显示的情况。
其次，点阵显示器的扫描速度要求较高，需要通过设置定时器的中断来实现，以确保显示的稳定性和清晰度。
通过本次实验，我们不仅掌握了单片机的基本原理和编程技巧，还深入了解了点阵显示器的工作原理和驱动方式。
通过自主设计和编写代码，我们成功实现了在16×16点阵上显示字符、数字和图案的功能。
这不仅加深了我们对嵌入式系统的理解，还提高了我们的动手实践能力和问题解决能力。
总之，通过这次实验，我们不仅学到了很多知识，还锻炼了自己的动手能力和团队合作能力。
虽然在实验过程中遇到了一些困难，但通过不懈努力和团队合作，我们最终取得了成功。
16X16点阵显示综合实验new
EDA 综合课程设计（四）——16X16点阵显示综合实验16X16点阵控制接口一、 实验要求设计一个共阴16X16点阵控制接口，要求：在时钟信号的控制下，使点阵动态点亮，点亮方式自行设计，其中列选信号为16-4编码器编码输出。
控制器的引脚功能图如上图所示，其中：DIN[3..0]为显示花样模式选择，高电平有效；CLK 为时钟输入端；DOTOUT[15..0]为行驱动信号输出；SELOUT[3..0]为列选信号输出，为16-4编码信号。
图案1实现16X16点阵的16列同时从上往下依次点亮，全亮后16列又同时从下往上依次熄灭。
列选信号：采用与7段数码管的位选信号一样的处理方法，即列扫描信号频率大于24HZ 。
行驱动信号：可以采用移位的方法，可先定义一个16位的信号，若最高位置为‘1’，我们采用右移的方法，使每一位都置‘1’，这就实现依次点亮；当第0位也置‘1’后，给第0位置‘0’，二、实验内容16X16点阵控制接口引脚功能再采用左移的方法将每一位又重新置‘0’，这样就实现了反相依次熄灭，等第15位为‘0’时，又重新开始，以此循环。
对于其他的显示花样，请自行设计。
三、实验连线将CP端接时钟输出，并使输入频率约为1MHZ，DIN[3..0]分别接4位拨码开关，DOTOUT[15..0]分别接显示模块的L15~L0，SELOUT[3..0]分别接显示模块的SEL3~SEL0。
16X16点阵字符发生器一、实验目的：1、了解点阵字符的产生和显示原理。
2、了解E2PROM和16×16点阵LED的工作机理。
3、加强对于总线产生，地址定位的CPLD实现的理解。
二、硬件要求：1．主芯片EPF10K10LC84-4。
2．可变时钟源。
3．带有事先编程好字库/字符的E2PROM 2864。
4．16×16扫描LED点阵。
三、实验原理：16×16扫描LED点阵的工作原理同8位扫描数码管类似。
它有16个共阴极输出端口，每个共阴极对应有16个LED显示灯。

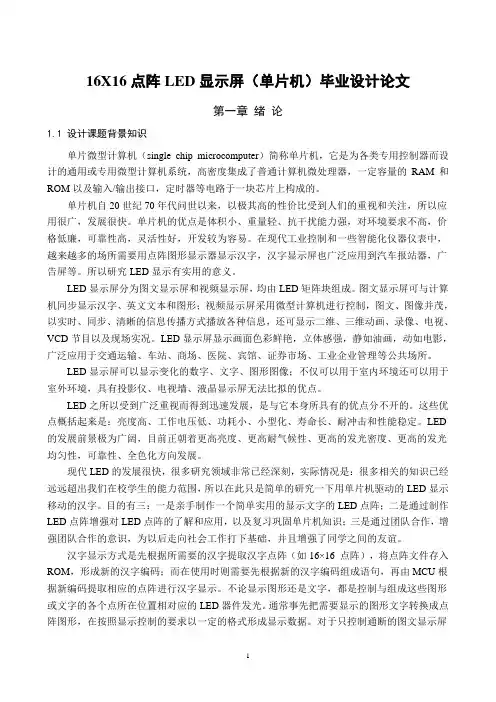

16X16点阵LED显示屏(单片机)毕业设计论文
第一章
1.1 设计课题背景知识
单片微型计算机（single chip microcomputer）简称单片机，它是为各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。
单片机自20世纪70年代问世以来，以极其高的性价比受到人们的重视和关注，所以应用很广，发展很快。单片机的优点是体积小、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。在现代工业控制和一些智能化仪器仪表中，越来越多的场所需要用点阵图形显示器显示汉字，汉字显示屏也广泛应用到汽车报站器，广告屏等。所以研究LED显示有实用的意义。
用点阵方式构成图形或文字，是非常灵活的，可以根据需要任意组合和变化，只要设计好合适的数据文件，就可以得到满意的显示效果。因而采用点阵式图文显示屏显示经常需要变化的信息，是非常有效的。
图文显示屏的颜色，有单色、双色、和多色几种。最常用的是单色图文屏。单色屏多使用红色或橘红色或橙色LED点阵单元。双色图文屏和多色图文屏，在LED点阵的每一个“点”上布置有两个或多个不同颜色的LED发光器件。换句话说，对应于每种颜色都有自己的显示矩阵。显示的时候，各颜色的显示点阵是分开控制的。事先设计好各种颜色的显示数据，显示时分别送到各自的显示点阵，即可实现预期效果。每一种颜色的控制方法和单色的完全相同，因此掌握了单色图文显示屏的原理，双色屏和多色屏就不难理解了。
第二章
2.1
LED点阵总体框图如图1.1所示，点阵电路大体上可以分成微机本身的硬件、显示驱动电路、控制信号电路三部分。控制电路部分包括一个51CUP和一些外围电路。在整个电路当中此控制电路部分相当于一个上位机，它负责控制整个电路以及相应的程序的运行、与PC机的串行通讯、以及给屏体电路部分发送命令。点阵显示屏体、以及它的行和列的各个驱动电路。由于两部分的电路在制板时可以放到一起，所以可以将其字库放到控制电路部分使用串行通讯方式来与屏体电路部分进行数据和命令的传送。
16×16 LED点阵显示实验
16×16 LED点阵显示实验一、实验目的1、了解16×16矩阵LED显示的基本原理和功能2、掌握16×16矩阵LED和单片机的硬件接口和软件设计方法二、实验说明汉字显示屏广泛应用与汽车报站器，广告屏等。
实验介绍一种实用的汉字显示屏的制作，考虑到电路元件的易购性，采用了16×16的点阵模块；汉字显示的原理我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。
即国标汉字库中的每一个字均由256点阵来表示。
我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。
所以在这个汉字屏上不仅可以显示汉字，也可以显示在256像素范围内的任何图形。
我们以显示汉字“大”为例，来说明其扫描原理：在UCDOS中文宋体字库中，每一个字由16行16列的点阵组成显示。
如果用8位的AT89C51单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。
一般我们把它拆分为上部和下部，上部由8*16点阵组成，下部也由8*16点阵组成。
在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p07口。
方向为p00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。
即二进制00000100，转换为16进制为 04h.。
上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮，即为00000000，16进制则为00h。
然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h。
这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h. 依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字“大”。
vhdl实验报告_16乘16点阵_列选_显示
综合实践总结报告综合实践名称： EDA技术与实践综合实践地点、时间一．题目功能分析和设计实验的要求有如下三点:1.用16*16点阵的发光二极管显示字符；2.可显示字符为0~9的数字字符与A~F英文字母的大写；3.输入为四位二进制矢量;按照要求可知，LED点阵模块，共由16×16=256个LED发光二极管组成，如何在该点阵模块上显示数字和字母是本实验的关键。
先将要显示的每一幅图像画在一个16×16共256个小方格的矩形框中，再在有笔划下落处的小方格里填上“1”，无笔划处填上“0”，这样就形成了与这个汉字所对应的二进制数据在该矩形框上的分布以数字8为例，点阵分布为：0000000000000000000000000000000000011111111110000001111111111000000110000001100000011000000110000001100000011000000111111111100000011111111110000001100000011000000110000001100000011000000110000001111111111000000111111111100000000000000000000000000000000000考虑到实际物理实验平台上点阵发光二极管的原理，以下为16×16点阵LED外观图，只要其对应的X、Y轴顺向偏压，即可使LED 发亮。
例如如果想使左上角LED点亮，则Y0=1，X0=0即可。
所以我采用行列扫描的方法，用四位二进制数做列选信号（总共16列），如选中第一列，则扫描第一列之中哪些行是高电平（1），哪些行是低电平（0）；为高电平的则点亮，为低电平的不亮。
（列信号都接地）。
如此，列选信号由“0000”变到“1111”时，16列扫描完毕，一个字也就出来了，列选信号重新由“0000”开始扫描。
注意扫描频率必须要足够快，才能保证显示一个数字或字母时所有灯在肉眼看来是同时在闪烁的。
计算机接口程序设计-16X16点阵LED显示
信息工程学院接口技术课程设计论文（2008～2009学年第 2 学期）论文题目：_点阵LED显示系统设计_姓名：学号：专业：计算机科学与技术年级班级：06 级 3 班指导教师：蒲攀完成日期：2009年7月10日成绩：摘要本论文主要介绍的是16×16点阵LED显示系统。
硬件部分主要使用星研ES598PCI 实验箱中的可编程并行接口芯片8155，可编程并行接口芯片8255，16×16点阵LED，8位开关等连接组成点阵LED显示控制系统的基本电路。
软件部分采用了汇编语言编写程序代码，通过判断、跳转、循环等基本技术实现LED显示点阵汉字，汉字的滚动显示；并用8位开关结合8155，实现汉字滚动显示速度和方向的控制等。
该系统显示直观，工作稳定，操作简单，与商用LED显示具有类似的显示和滚动原理，具备较强的实用价值。
关键词：点阵LED显示，16×16 LED，星研ES598PCI，8155，8255SummaryThis thesis mainly describe the LED system with 16×16. The hardwares rely on programmable parallel interface chip 8155 and 8255, LED system with 16×16, 8-bit switches of STAR ES598PCI to compose the basic electrocircuit of LED control system. The software is written in assemble language. The Chinese character rolling display is realized through determination, jumping and looping. The speed and direction of rolling is controlled with 8155 along with the 8-bit switch. This system is intuitionistic, works steadily, and is easy to manipulate. It shares the same theory of displaying and rolling with the commercial LED system, which means it have a strong use value.Keyword:LED display system, 16×16 LED, STAR ES598PCI, 8155, 8255目录1. 引言.............................................................................................................. - 5 -2. 设计环境....................................................................................................... - 5 -3. 设计要求....................................................................................................... - 6 -4. 总体设计....................................................................................................... - 6 -5. 硬件设计....................................................................................................... - 6 -5.1. 16×16点阵LED ...................................................................................... - 7 -5.2.可编程并行接口芯片8255........................................................................... - 8 -5.3.可编程并行接口芯片8155........................................................................... - 9 -5.4.总体电路构架......................................................................................... - 10 -6. 软件设计......................................................................................................- 11 -6.1.主程序流程.............................................................................................- 11 -6.2.显示子程序流程...................................................................................... - 12 -6.3.重复显示流程......................................................................................... - 12 -6.4.横/纵向显示流程 .................................................................................... - 13 -6.5.按键测试流程......................................................................................... - 15 -6.6.延时流程 ............................................................................................... - 15 -7. 系统测试..................................................................................................... - 16 -8. 总结............................................................................................................ - 17 -引言1. 引言LED（Light Emitting Diode），发光二极管，简称LED,，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光。
16x16 LED点阵实验
实验名称：16x16 LED点阵实验实验目的：利用单片机I/O口实现LED点阵的行扫描动态显示。
实验原理：1、LED显示器的基本结构：七段显示器：将发光二极管封装成数码显示的形式。
共阳七段显示器：共阴七段显示器：点阵式显示器：发光二极管封装成点阵形式，构成不同的字符甚至汉字、图形。
发光二极管排列成矩阵，由亮与暗来产生字符或图形。
每一行的阳极连在一起，每一列的阴极连在一起。
2、点阵显示的原理：点阵显示器每一列的阴极连在一起，对每一列而言相当于一个共阴显示器。
同时每一行的阳极连在一起，相当于七段显示器的笔划。
这样，可以把5X7的发光二极管点阵看作一个五位显示器。
可采用动态显示电路，以笔划锁存器控制行信号，以位锁存器控制列信号。
3、实验原理图使用两片8位输出锁存移位寄存器74HC595（三态输出、串入并出），将单片机I/O口发出的串行数据转换为并行数据LD_QA~LD_QP，作为16×16 LED点阵显示器的行线，使用另外两片8位74HC595作为 16×16 LED点阵显示器的列线LD_1~LD_16。
当行输出高电平、列输出低电平时，可以点亮点阵。
74HC595：LD-QA～LD-QP：点阵行控制信号LD-1～LD-16：点阵列控制信号SER（14脚）：串行数据输入端-SCLR(10脚)：低电平时将移位寄存器的数据清零。
通常将它接Vcc。
SCK(11脚)：上升沿时将串行数据移入移位寄存器。
RCK(12脚)：上升沿时移位寄存器的数据锁存入数据寄存器。
-G(13脚): 高电平时禁止输出（高阻态）时序图：实验内容：在16×16LED点阵上分别用静态方式和滚屏方式显示自己的姓（行扫描）。
实验步骤：使用导线将A2区的P10~P14与C3区的L_DAT_H 、L_DAT_L、L_CLK、L_OE 、 L_STR实验设计：电路图：（修改后加上了74HC595输出端口与LED点阵相连的端口名称）1、静态方式：流程图：代码及注释：HL EQU 70H ;行信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0口连行信号输入端LD EQU P1.1 ;P1.1口连列信号输入端SCK EQU P1.2 ;P1.2口连移位寄存器OE EQU P1.3 ;P1.3口连使能端RCK EQU P1.4 ;P1.4口连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00H ;字模表起始地址偏移量MOV HL,#01H ;行扫描信号的初值0001HMOV HL+1,#00HLOOP:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存入内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列高位数据，存入内存地址中LCALL SENDD ;调用传输数据的程序LCALL DELAY ;调用延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移行扫描信号低8位MOV HL,AMOV A,HL+1RLC A ;左移行扫描信号高8位MOV HL+1,AINC R1CJNE R1,#20H,LOOP ;判断一轮扫描是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号高八位地址MOV R4,HL+1 ;行信号高八位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK ;判断高8位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低8位地址MOV R4,HL ;行信号低8位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK1 ;判断低8位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存入数据寄存器RETDELAY: ;延时子程序MOV R7,#50DELAY1:MOV R6,#10DELAY2:DJNZ R6,$DJNZ R7,DELAY1RETDISPLAY:DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END2、滚屏方式流程图：代码及注释：HL EQU 70H ;行信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0口连行信号输入端LD EQU P1.1 ;P1.1口连列信号输入端SCK EQU P1.2 ;P1.2口连移位寄存器OE EQU P1.3 ;P1.3口连使能端RCK EQU P1.4 ;P1.4口连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00HMOV R7,#00H ;R7用来表示字模表起始位置偏移量LOOP:MOV R5,#20 ;R5用来表示延时，改变R5的值可改变滚屏速度LOOP1:MOV R6,#10H ;R6用来判断是否扫描完一轮MOV A,R7 ;将R7的值赋值给R1MOV R1,AMOV HL,#01H ;行扫描信号的初值0001HMOV HL+1,#00HLOOP2:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存入内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列高位数据，存入内存地址中LCALL SENDD ;调用传输数据的程序LCALL DELAY ;调用延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移行扫描信号低八位MOV HL,AMOV A,HL+1RLC A ;左移行扫描信号高八位MOV HL+1,AINC R1DEC R6CJNE R6,#00H,LOOP2 ;通过R6判断是否扫描完一轮，R6减为0，一轮扫描结束DJNZ R5,LOOP1 ;通过R5判断一帧的延时是否达到INC R7 ;改变字模表的偏移量INC R7 ;R7连续加2，相当于换行CJNE R7,#40H,LOOP ;判断字模表是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号高8位地址MOV R4,HL+1 ;行信号高8位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK ;判断高八位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低八位地址MOV R4,HL ;行信号低八位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK1 ;判断低八位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存入数据寄存器RETDELAY: ;延时子程序MOV R2,#50DELAY1:MOV R3,#10DELAY2:DJNZ R3,$DJNZ R2,DELAY1RETDISPLAY:DB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFFDB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF;预留空白DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END实验结果与分析：1、程序正确运行后，可看到16x16 LED点阵显示屏上显示“张”，LED灯的亮暗程度有些不均匀。
实验四 16X16点阵LED实验
实验四 16X16点阵LED实验一．实验目的1.了解点阵显示的原理及控制方法；2.学会使用16X16点阵LED，通过编程显示不同的字符。
二．实验原理及相关电路16X16点阵了的由16X16列共256个发光二极管紧密排在一起构成，程序控制每个像素点（发光二极管）的亮灭，就能用来显示汉字或者图形。
LED的每一行的16列发光二极管都由一个4位的16进制数来控制，从左往右由低位到高位。
将每一个字的显示都用16个16位进制数表示，称为字模。
本实验，分别控制LED灯行的动态扫描，高电平为灭低电平为点亮；用16进制数控制LED灯每一列的亮灭，高电平为亮，低电平为灭。
为了实现显示屏上字的滚动显示，则需要将所显示的字向右移，并取下一个字的最右边一位补充到显示屏的最左边，形成动态滚动的效果。
三．实验内容及程序1.用单片机的端口控制16*16点阵的行与列，在点阵LED显示屏上显示“单”。
#include <p24FJ64GA006.h>void Delayms(unsigned int del){unsigned int j;while(del--)for(j=0;j<1000;j++); } //定义Delaym函数void IOInit() //初始化端口{AD1PCFG= 0xFFFF; //全部设置为数字TRISD=TRISB= 0x0000; //D和B端口全部设为输出TRISE=TRISF= 0x0000; //E和F端口全部设为输出}int main(void){unsigned int state_E,state_F,temp_E,temp_F; IOInit();state_F = 0xFFFE; //初始化F端口状态unsigned int i=0;unsigned int dan[]={0x0410,0x0C60,0x0220,0x1FFC,0x1084,0x1FFC,0x1084,0x1084,0x1FFC,0x1084,0x0080,0x7FFF,0x0080,0x0080,0x0080,0x0080}; //单while(1){PORTD = dan[i];PORTB = dan[i]; //将字模同时赋给B和D端口PORTF = state_F; //将行状态的低8位赋给F端口低8位state_E=temp_E=temp_F=state_F;state_E <<= 8;state_E = (state_F&0xFF00)|((temp_E>>8)&0x00FF); //行状态左移8位PORTE = state_E; //将行状态高8位赋给E端口低8位Delayms( 1 );state_F <<= 1;state_F = (state_F&0xFFFE)|((temp_F>>15)&0x0001);//将行状态左移一位，动态扫描i++;if(i==16)i=0;}}显示结果：注：中间空出一行是因为PORTF的第8位为空，不影响显示效果2.在点阵LED显示屏上滚动显示“单片机实验室欢迎您”。
16x16点阵显示实验报告
16*16点阵显示实验报告一、实验目的(1)学习点阵显示字符的基本原理。
(2)掌握用数控分频控制速度，实现点阵扫描的基本方式。
(3)会使用Quartus II软件中的Verilog HDL语言实现点真的行列循环显示。
二、实验设备与器件Quartus II 软件、EP2C8Q208C8实验箱三、实验方案设计1.实验可实现的功能可通过编写Verilog HDL语言，实现点阵的行列交替扫描。
先是行扫描，扫描间隔为1s，16行都扫描完之后开始列扫描，扫描间隔仍然为1s，16列扫描完之后，行继续扫描，依次循环。
2.点阵基本知识16*16扫描LED点阵只要其对应的X、Y轴顺向偏压，即可使LED发亮。
例如如果想使左上角LED点亮，则Y0=1，X0=0即可。
应用时限流电阻可以放在X轴或Y轴。
它有16个共阴极输出端口，每个共阴极对应有16个LED显示灯。
LED点阵每个点都有一个红色的发光二极管。
点阵内的二极管间的连接都是行共阳，列共阴。
本实验采用共阴，当二极管的共阳极为高电平，共阴极为低电平时，所接点发光；反之处于截止状态，不放光。
3.系统工作原理本系统用了两个模块，其中dianzhen.v是顶层文件，而hangsaomiao.v和liesaomiao.v是两个子模块，总体的系统功能框图如图3.3.1所示。
图3.3.1 系统功能图示通过流程图可以看到，体统是先将试验箱的50MHz时钟信号分频为1s，因为要实现16*16的点阵扫描，所以用一个16s的计时器计时，每经过16s行扫描与列扫描的状态转换一次，通过点阵显示出来。
4.模块化程序设计(1)点阵显示顶层程序设计module dianzhen (clk50mhz,row,sel0,sel1,sel2,sel3,line);input clk50mhz; //实验箱提供50MHz时钟信号output sel0,sel1,sel2,sel3; //设置引脚选通点阵output reg [15:0] row; //行output reg [3:0] line; //列wire [15:0] row1,row2;wire [3:0] line1,line2;reg [24:0] cnt=0; //1Hz计数子reg [4:0] cnt1=0; //16s计数子assign sel0=1'b0;assign sel1=1'b1;assign sel2=1'b0;assign sel3=1'b0;always@(posedge clk50mhz)beginif(cnt>=25'd5*******)begincnt<=25'b0; //1Hz计时器cnt1<=cnt1+1; //16s计时器endelsecnt<=cnt+1;endhangsaomiao u1(.clk50mhz(clk50mhz),.row(row1),.line(line1)); liesaomiao u2(.clk50mhz(clk50mhz),.row(row2),.line(line2));always@(*)if(cnt1<=5'd15)beginrow<=row1; //行扫描line<=line1;endelsebeginrow<=row2; //列扫描line<=line2;endendmodule(2)行扫描模块hangsaomiao.v程序设计module hangsaomiao(clk50mhz,line,row);input clk50mhz; //实验箱输入50MHz时钟信号output reg [15:0] row; //列output reg [3:0] line; //行reg [24:0] cnt1,cnt2; //计数子reg clkrow,clkline; //行脉冲、列脉冲always@(posedge clk50mhz)beginif(cnt1>=25'd5*******)begincnt1<=25'b0;clkrow=~clkrow; //1s列脉冲endelsecnt1<=cnt1+1;endalways@(posedge clk50mhz)beginif(cnt2>=25'd500)begincnt2<=25'b0;clkline=~clkline; //50KHz行脉冲endelsecnt2<=cnt2+1;endalways@(posedge clkline)begincase(line)4'd0:line<=4'd1; //高速行扫描4'd1:line<=4'd2;4'd2:line<=4'd3;4'd3:line<=4'd4;4'd4:line<=4'd5;4'd5:line<=4'd6;4'd6:line<=4'd7;4'd7:line<=4'd8;4'd8:line<=4'd9;4'd9:line<=4'd10;4'd10:line<=4'd11;4'd11:line<=4'd12;4'd12:line<=4'd13;4'd13:line<=4'd14;4'd14:line<=4'd15;4'd15:line<=4'd0;default:line<=4'd0;endcaseendalways@(posedge clkrow) //时间间隔为1s的列扫描begincase(row)16'b0000000000000001: row<=16'b0000000000000010;16'b0000000000000010: row<=16'b0000000000000100;16'b0000000000000100: row<=16'b0000000000001000;16'b0000000000001000: row<=16'b0000000000010000;16'b0000000000010000: row<=16'b0000000000100000;16'b0000000000100000: row<=16'b0000000001000000;16'b0000000001000000: row<=16'b0000000010000000;16'b0000000010000000: row<=16'b0000000100000000;16'b0000000100000000: row<=16'b0000001000000000;16'b0000001000000000: row<=16'b0000010000000000;16'b0000010000000000: row<=16'b0000100000000000;16'b0000100000000000: row<=16'b0001000000000000;16'b0001000000000000: row<=16'b0010000000000000;16'b0010000000000000: row<=16'b0100000000000000;16'b0100000000000000: row<=16'b1000000000000000;16'b1000000000000000: row<=16'b0000000000000001;default : row<=16'b0000000000000001;endcaseendendmodule(3)列扫描模块liesaomiao.v程序设计module liesaomiao(clk50mhz,row,line);input clk50mhz; //实验箱输入50MHz 时钟信号output reg [15:0] row; //行output reg [3:0] line; //列reg [24:0] cnt; //计数子reg clk;always@(posedge clk50mhz)beginif(cnt>=25'd5*******)begincnt<=25'b0;clk=~clk; //1sendelsecnt<=cnt+1;endalways @ (posedge clk) //列扫描begincase(line)4'h0:begin row=16'b1111111111111111;line<=4'h1; end4'h1:begin row=16'b1111111111111111;line<=4'h2; end4'h2:begin row=16'b1111111111111111;line<=4'h3; end4'h3:begin row=16'b1111111111111111;line<=4'h4; end4'h4:begin row=16'b1111111111111111;line<=4'h5; end4'h5:begin row=16'b1111111111111111;line<=4'h6; end4'h6:begin row=16'b1111111111111111;line<=4'h7; end4'h7:begin row=16'b1111111111111111;line<=4'h8; end4'h8:begin row=16'b1111111111111111;line<=4'h9; end4'h9:begin row=16'b1111111111111111;line<=4'ha; end4'ha:begin row=16'b1111111111111111;line<=4'hb; end4'hb:begin row=16'b1111111111111111;line<=4'hc; end4'hc:begin row=16'b1111111111111111;line<=4'hd; end4'hd:begin row=16'b1111111111111111;line<=4'he; end4'he:begin row=16'b1111111111111111;line<=4'hf; end4'hf:begin row=16'b1111111111111111;line<=4'h0; enddefault:line<=4'h0;endcaseendendmodule5.下载电路及引脚分配设计设计中用实验箱自带的50MHz时钟信号作为输入端，用sel0、sel1、sel2、sel3四个使能端选通点阵，EP2C8Q208C8就会工作在给点阵下命令的状态，并用line和row分别作为点阵的行、列选通端，最终使得点阵正常工作，如图3.5.1所示。
点阵显示实验
点阵显示实验16*16点阵显示实验引言当今,数字系统的设计可以直接面向用户的需求,根据系统功能的要求,从上到下逐层完成相应的描述、综合、优化、仿真与验证,直到生成器件。
而FPGA(Field Programmable Gate Array,现场可编程门镇列)以设计灵活及速度快的特点,在数字专用集成电路的设计中得到了广泛应用。
本文介绍的汉字显示系统，将16*16点阵与FPGA巧妙结合,采用VHDL(VHSIC Hardware Description Language,硬件描述语言)进行功能描述一、点阵显示原理1点阵模块说明此设计采用4块8*8的点阵块组成16*16的点阵显示模块1.18*8点阵块工作原理如图1所示。
8*8点阵块工作方式:Q端加正电压,COM端接地时发光二管点亮。
例如,当COM8接地且Q1~Q8分别接高电平时,第一行亮。
同理,当COM7接地,Q1~Q8分别接高电平时,第二行亮。
依此类推。
当Q5端加高电平时,分别让COM1~COM8接地,第一12列亮。
其它列依此类推。
1.2 16*16点阵模块用4块8*8的点阵块组成16*16的点阵模块显示汉字,连接关系如图2所示。
Q0~Q15成为点阵块的行线,COM0~COM15形成点阵块的列线。
1.3 行列驱动由循环计数器输出经放大后的驱动点阵,形成动态扫描,分别控制一列中的每个灯,当列线发出信号后,行线同时发出数据,这样就将一个汉字由左到右分成16列。
在完成各列的同时,行线发出行数据,一个循环就可以将一个汉字完整的重现在16*16的点阵模块上。
本实验主要完成汉字字符在LED 上的显示，16*16扫描LED 点阵的工作原理与8位扫描数码管类似，只是显示的方式与结果不一样而已。
下面就本实验系统的16*16点阵的工件原理做一些简单的说明。
16*16点阵由此256个LED通过排列组合而形成16行*16列的一个矩阵式的LED 阵列，俗称16*16点阵。
16×16点阵显示
目录第一章系统设计总述 (1)1.1 设计要求 (1)1.2 要求分析 (1)第二章系统设计原理 (2)第三章系统子程序设计 (3)3.1 32进制计数器设计 (3)3.2 16进制计数器设计 (4)3.3 列驱动设计 (5)3.4 行驱动设计 (6)第四章原理图仿真波形 (25)第五章设计小结 (26)参考文献 (27)SOPC/EDA综合课程设计报告―16×16点阵显示控制第一章系统设计总述1.1 设计要求使用FPGA设计一个16×16的点阵显示的控制器，使点阵显示器以两种花样显示“江西理工大学应用科学学院欢迎您！”1.2 要求分析根据设计要求可以分析出：点阵显示的花样有静态显示一个汉字，一屏一屏的显示汉字还有滚动显示汉字，还可以用亮着的灯显示汉字或者用暗着的灯显示汉字。
根据以上的分析，本实验采用如下两种花样显示：第一种花样是用亮着的灯组合所要显示的字，第二种方案是用暗着的灯组成所需要的字。
两种花样都是用一屏一屏的显示方法。
图1-1 方案一示例图1-2 方案二示例第二章系统设计原理16×16扫描LED点阵只要其对应的X、Y轴顺向偏压，即可使LED发亮。
例如如果想使左上角LED点亮，则Y0=1，X0=0即可。
应用时限流电阻可以放在X轴或Y轴。
它有16个共阴极输出端口，每个共阴极对应有16个LED显示灯。
本实验就是要通过CPLD 芯片产生读时序，将字形从寄存器中读出，然后产生写时序，写入16×16的点阵，使其扫描显示输出。
为了显示整个汉字，首先分布好汉字的排列，以行给汉字信息；然后以128HZ 的时序逐个点亮每一行，即每行逐一加高电平，根据人眼的视觉残留特性，使之形成整个汉字的显示。
LED点阵每个点都有一个红色的发光二极管。
点阵内的二极管间的连接都是行共阳，列共阴。
本实验采用共阴，当二极管的共阳极为高电平，共阴极为低电平时，所接点发光；反之处于截止状态，不放光。
16X16点阵显示实验
实验报告实验名称： [16X16点阵显示实验]姓名：学号：指导教师：实验时间： [2013年6月15日]信息与通信工程学院16X16点阵显示实验1、实验要求：理解并掌握点阵显示符号的原理，理解原有程序，会使用动态扫描的方式使点阵显示汉字，明白点阵滚动显示的原理。
根据原有程序，掌握LPM_ROM的应用，会应用LPM_ROM存储需要显示的内容。
参照液晶显示程序，编写16*16点阵显示程序。
任务一：实现点阵列扫描。
点亮点阵的一列，并让其不断的向右移动。
任务二：在点阵上循环滚动显示“嵌入式系统设计”。
2、实验原理：2.1点阵基本原理本实验对点阵的扫描使用列扫描的方式。
就是将要显示的数据分成16列，在某一时刻只选中一列，并向点阵传送该列需要显示的数据，那么如果从左往右依次循环选中所有列，并且循环的速度足够快，因为视觉停留效应，我们就能看到完整的显示了。
如果要显示大于16列的信息，比如要显示多个汉字，由于只能同时显示16列，那么就需要在一个比较慢的时钟的指挥下，不断更新要显示的连续的16列数据，使用这样的方法就能实现滚动显示。
2.2任务原理8*8LED点阵共由64个发光二极管组成，每个发光二极管放置在行线和列线的交叉点上，当对应的某一行高电平（置1），且某一列低电平（置0），则相应的发光二极管就亮；因此要用8*8LED点阵来显示一个字符或汉字，只需要根据字符或汉字图形中的线条或笔画，通过点亮多个发光二极管来勾勒出字符或汉字的线条或笔画就行了。
当要比较完美的显示一般的汉字，单个8*8LED点阵模块很难做到，因为LED的点数（也称为像素点）不够多，因此要显示汉字的话，需要多个8*8LED点阵拼合成一个显示屏。
假如用4个8*8LED点阵模块拼成16*16的点阵，即能满足一般汉字的显示。
16×16扫描LED点阵的工作原理同8位扫描数码管类似。
它有16个共阴极输出端口,每个共阴极对应有16个LED显示灯，所以其扫描译码地址需4位信号线（SEL0-SEL3），其汉字扫描码由16位段地址（0-15）输入。
16X16点阵显示
显示说明
• 所以我采用行列扫描的方法，用四位二进制数做列选信号（总 共16列），如选中第一列，则扫描第一列之中哪些行是高电平 （1），哪些行是低电平（0）；为高电平的则点亮，为低电平 的不亮。（列信号都接地）。如此，列选信号由“0000”变到 “1111”时，16列扫描完毕，一个字也就出来了，列选信号重 新由“0000”开始扫描。注意扫描频率必须要足够快，才能保 证显示一个数字或字母时所有灯在肉眼看来是同时在闪烁的。 • 再者，就是字变换的问题。题目要求可显示字符为0~9的数字字 符与A~F英文字母的大写；16个字正好用四位二进制表示，字选 信号。每个字选信号对应一个0到9，A到F中的一个字模（像前 面列出的8的字模一样）。通常情况下是1s变一个字符，但我在 实验时考虑到仿真的问题，将字选信号的变化周期缩小很多， 以便仿真。 • 要注意的是，列选信号变化频率一定是比字选信号大得多的。
• • • • • • • • • • • • • • • • • • • •
WHEN "0010"=> CASE SEL IS when "0000"=>Q<="0000000000000000";---显示“2” when "0001"=>Q<="0000000000000000"; when "0010"=>Q<="0000000000000000"; when "0011"=>Q<="0000000000000000"; when "0100"=>Q<="0110000111111110"; when "0101"=>Q<="0110000111111110"; when "0110"=>Q<="0110000110000110"; when "0111"=>Q<="0110000110000110"; when "1000"=>Q<="0111111110000110"; when "1001"=>Q<="0111111110000110"; when "1010"=>Q<="0000000000000000"; when "1011"=>Q<="0000000000000000"; when "1100"=>Q<="0000000000000000"; when "1101"=>Q<="0000000000000000"; when "1110"=>Q<="0000000000000000"; when "1111"=>Q<="0000000000000000"; when others=>null; END CASE;
16x16 LED点阵实验
实验名称：16x16 LED点阵实验实验目的：利用单片机I/O口实现LED点阵的行扫描动态显示。
实验原理：1、LED显示器的基本结构：七段显示器：将发光二极管封装成数码显示的形式。
共阳七段显示器：共阴七段显示器：点阵式显示器：发光二极管封装成点阵形式，构成不同的字符甚至汉字、图形。
发光二极管排列成矩阵，由亮与暗来产生字符或图形。
每一行的阳极连在一起，每一列的阴极连在一起。
2、点阵显示的原理：点阵显示器每一列的阴极连在一起，对每一列而言相当于一个共阴显示器。
同时每一行的阳极连在一起，相当于七段显示器的笔划。
这样，可以把5X7的发光二极管点阵看作一个五位显示器。
可采用动态显示电路，以笔划锁存器控制行信号，以位锁存器控制列信号。
3、实验原理图使用两片8位输出锁存移位寄存器74HC595（三态输出、串入并出），将单片机I/O口发出的串行数据转换为并行数据LD_QA~LD_QP，作为16×16 LED点阵显示器的行线，使用另外两片8位74HC595作为 16×16 LED点阵显示器的列线LD_1~LD_16。
当行输出高电平、列输出低电平时，可以点亮点阵。
74HC595：LD-QA～LD-QP：点阵行控制信号LD-1～LD-16：点阵列控制信号SER（14脚）：串行数据输入端-SCLR(10脚)：低电平时将移位寄存器的数据清零。
通常将它接Vcc。
SCK(11脚)：上升沿时将串行数据移入移位寄存器。
RCK(12脚)：上升沿时移位寄存器的数据锁存入数据寄存器。
-G(13脚): 高电平时禁止输出（高阻态）时序图：实验内容：在16×16LED点阵上分别用静态方式和滚屏方式显示自己的姓（行扫描）。
实验步骤：使用导线将A2区的P10~P14与C3区的L_DAT_H 、L_DAT_L、L_CLK、L_OE 、 L_STR实验设计：电路图：（修改后加上了74HC595输出端口与LED点阵相连的端口名称）1、静态方式：流程图：代码及注释：HL EQU 70H ;行信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0口连行信号输入端LD EQU P1.1 ;P1.1口连列信号输入端SCK EQU P1.2 ;P1.2口连移位寄存器OE EQU P1.3 ;P1.3口连使能端RCK EQU P1.4 ;P1.4口连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00H ;字模表起始地址偏移量MOV HL,#01H ;行扫描信号的初值0001HMOV HL+1,#00HLOOP:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存入内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列高位数据，存入内存地址中LCALL SENDD ;调用传输数据的程序LCALL DELAY ;调用延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移行扫描信号低8位MOV HL,AMOV A,HL+1RLC A ;左移行扫描信号高8位MOV HL+1,AINC R1CJNE R1,#20H,LOOP ;判断一轮扫描是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号高八位地址MOV R4,HL+1 ;行信号高八位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK ;判断高8位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低8位地址MOV R4,HL ;行信号低8位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK1 ;判断低8位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存入数据寄存器RETDELAY: ;延时子程序MOV R7,#50DELAY1:MOV R6,#10DELAY2:DJNZ R6,$DJNZ R7,DELAY1RETDISPLAY:DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END2、滚屏方式流程图：代码及注释：HL EQU 70H ;行信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0口连行信号输入端LD EQU P1.1 ;P1.1口连列信号输入端SCK EQU P1.2 ;P1.2口连移位寄存器OE EQU P1.3 ;P1.3口连使能端RCK EQU P1.4 ;P1.4口连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00HMOV R7,#00H ;R7用来表示字模表起始位置偏移量LOOP:MOV R5,#20 ;R5用来表示延时，改变R5的值可改变滚屏速度LOOP1:MOV R6,#10H ;R6用来判断是否扫描完一轮MOV A,R7 ;将R7的值赋值给R1MOV R1,AMOV HL,#01H ;行扫描信号的初值0001HMOV HL+1,#00HLOOP2:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存入内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列高位数据，存入内存地址中LCALL SENDD ;调用传输数据的程序LCALL DELAY ;调用延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移行扫描信号低八位MOV HL,AMOV A,HL+1RLC A ;左移行扫描信号高八位MOV HL+1,AINC R1DEC R6CJNE R6,#00H,LOOP2 ;通过R6判断是否扫描完一轮，R6减为0，一轮扫描结束DJNZ R5,LOOP1 ;通过R5判断一帧的延时是否达到INC R7 ;改变字模表的偏移量INC R7 ;R7连续加2，相当于换行CJNE R7,#40H,LOOP ;判断字模表是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号高8位地址MOV R4,HL+1 ;行信号高8位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK ;判断高八位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低八位地址MOV R4,HL ;行信号低八位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK1 ;判断低八位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存入数据寄存器RETDELAY: ;延时子程序MOV R2,#50DELAY1:MOV R3,#10DELAY2:DJNZ R3,$DJNZ R2,DELAY1RETDISPLAY:DB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFFDB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF;预留空白DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END实验结果与分析：1、程序正确运行后，可看到16x16 LED点阵显示屏上显示“张”，LED灯的亮暗程度有些不均匀。
16x16点阵显示
1实验目的•使用户学会利用单片机的I/O口进行LED点阵的行扫描显示。
2实验内容a.编写程序，用P1口控制C3区4片74HC164进行行扫描，在16×16LED点阵上用静态方式显示自己的姓。
（孙）b.编写程序，用P1口控制C3区4片74HC164进行行扫描，在16×16LED点阵上用滚屏方式显示自己的姓。
（孙）3实验原理3.1点阵式LED显示器的基本结构发光二极管排列成矩阵，由亮与暗来产生字符或图形。
每一行的阳极连在一起，每一列的阴极连在一起：1⃝点阵显示器每一列的阴极连在一起，对每一列而言相当于一个共阴显示器2⃝同时每一行的阳极连在一起，相当于七段显示器的笔划。
这样，可以把5X7的发光二极管点阵看作一个五位显示器3⃝可采用动态显示电路，以笔划锁存器控制行信号，以位锁存器控制列信号利用点阵显示字符和图形时，需用较多的编码。
以5X7点阵为例，每列需要一个编码，如显示字母B，当第1列有效时，其行编码信号为7FH；当第2、3、4列有效时，其行编码信号为49H；当第5列有效时，其行编码信号为36H。
3.274HC595表1:74HC595真值表RCK SCK SCLR G FunctionX X X H Q A thru Q H=T RI−ST AT EX X L L Shift Register cleared Q′H=0X↑H L Shift Register clocked Q N=Q n−1,Q0=SER↑X H L Contents of Shift Register transferred to output latches 3.3实验箱点阵连接方式使用两片8位输出锁存移位寄存器74HC595（三态输出、串入并出），将单片机I/O 口发出的串行数据转换为并行数据LD_QA∼LD_QP，作为16×16LED点阵显示器的行线，使用另外两片8位74HC595作为16×16LED点阵显示器的列线LD_1∼LD_16。
16×16点阵显示综合实验
《EDA技术综合设计》课程设计报告报告题目： 16×16点阵显示综合实验作者所在系部：电子工程系作者所在专业：作者所在班级：作者姓名：指导教师：完成时间：容摘要编写16×16点阵字符发生器的程序，通过CLK信号控制它的行驱动信号和列选信号让其依次输出‘中’，‘国’，‘人’三个字，通过硬件实验观察其结果，对于其他的显示花样以及点亮方式，可以根据实际需要自行设计。
关键字：16×16点阵，CLK，显示花样目录一概述 (5)二方案设计与论证 (5)三程序清单 (5)四器件编程与下载 (9)五性能测试与分析 (10)六实验设备 (10)七心得体会 (10)八参考文献 (11)课程设计任务书一、概述在时钟信号的控制下，使16×16点阵管花样点亮，在EDA试验仪中，16×16点阵显示列的驱动已经做好，其列选信号为SELOUT[3..0],送到4线-16线译码电路，译码电路的输出通过8只75451（双2输入与门，OC门）驱动器驱动16×16点阵管的16条共阴极列线；所以在设计点阵控制接口时，其列选信号必须由SELOUT[3..0]输出去控制译码电路。
对于信号的频率，采用与七段数码管的位选信号一样的处理方法，即扫描频率大于24Hz；通过CLK信号控制行驱动与列选信号使其动态依次显示”中国人“三个字。
其中CLK为时钟输入端，DIN[3..0]为花样显示模式选择，doout[15..0]为行驱动信号输出；SELOUT[3..0]为列选信号输出，去驱动4-16译码电路产生16×16点阵管的列选信号。
二、方案设计与论证该程序由三个进程信号组成，进程K1通过CLK信号控制扫描频率s以及计数信号q，进而由q的记述周期控制cp信号。
进程k2由cp信号控制汉字的扫描周期s0，实现汉字的依次显示，进程k3由扫描信号s控制点阵的行驱动和列选信号，使其准确显示’中国人’三个字。
微机原理与接口技术：16x16点阵显示
13
void delay(uchar t) {
uchar i,j; for(i= t; i>0; i--){
for(j=0; j<10; j++) ; } } void main() { uchar i,j; uchar count; uint bitmask; OUT(ColLow , 0xff); OUT(ColHigh, 0xff); OUT(RowLow , 0x00); OUT(RowHigh, 0x00);
知识点6.3.3
16×16 LED点阵显示接口
1
16×16点阵显示器由256个发光二极管组成，共16行每行16个发光二极 管。同一行发光二极管的阳极连在一起，同一列发光二极管的阴极连在 一起。LED点阵的显示方式采用动态扫描法，即一行一行地显示，每一 行的显示时间大约为1ms。由于人类的视觉暂留现象，将感觉到16行 LED是在同时显示的。若显示的时间太短，则亮度不够，若显示的时间 太长，将会感觉到闪烁。
#define uchar unsigned char #define uint unsigned int #define RowLow 0xb002 #define RowHigh 0xb003 #define ColLow 0xb000 #define ColHigh 0xb001 const uchar Font[32] = {0x04,0x14,0xFC,0x17,0x44,0x14,0x44,0x14,0xFC,0x17,0x44,0x14,0x 44,0x94,0xFE,0x57,
16X16点阵显示设计
实验报告课程名称EDA技术使用教程实验名称16*16点阵显示综合实验实验类型验证（验证、综合、设计、创新）学院名称专业年级班级开出学期实验四、16*16点阵显示综合实验一、实验要求设计一个共阴16X16点阵控制接口，要求：在时钟信号的控制下，使点阵动态点亮，点亮方式为使点阵显示器显示自己的名字，其中列选信号为16-4编码器编码输出。
二、实验目的1、了解点阵字符的产生和显示原理。
2、了解E2PROM和16×16点阵LED的工作机理。
3、加强对于总线产生，地址定位的CPLD实现的理解。
三、硬件要求1．主芯片。
2．可变时钟源。
3．带有事先编程好字库/字符的E2PROM 2864。
4．16×16扫描LED点阵。
四、实验原理16×16扫描LED点阵的工作原理同8位扫描数码管类似。
它有16个共阴极输出端口，每个共阴极对应有16个LED显示灯。
所以其扫描译码地址需4位信号线。
要使16点阵上某个点亮，如第10行第4列的LED点亮，只要让列选信号为“0100”，从而选中第4列，再给第10行一个高电平，即可点亮该LED。
本实验通过FPGA芯片写入字形，产生扫描信号。
为了显示整个汉字，首先分布好汉字的排列，以行给汉字信息；然后以大于24HZ的频率扫描列，即每行逐一加高电平，根据人眼的视觉残留特性，使之形成整个汉字的显示。
五、VHDL语言程序代码library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dots_test isport ( clk:in std_logic;dotout:out std_logic_vector(15 downto 0);selout:out std_logic_vector(3 downto 0);M :out std_logic_vector(3 downto 0));end dots_test;architecture a of dots_test issignal sel_tmp:std_logic_vector(3 downto 0);signal dot_tmp:std_logic_vector(15 downto 0);type dot_type is array (0 to 15) of std_logic_vector(15 downto 0);--定义16个长度为16位的数组,用来存放每一行的显示值signal dotout_tmp:dot_type;constant dotout_tmp1:dot_type:= --陶(x"0100",x"7904",x"49FE",x"5204",x"5524",x"61F4",x"5524",x"4854",x"4FFC",x"4844",x"6954",x"5154",x"41F4",x"4004",x"4014",x"4008");constant dotout_tmp2:dot_type:= --军(x"0000",x"7FFE",x"4202",x"8214",x"3FF8",x"0400",x"0900",x"1110",x"3FF8",x"0100",x"0104",x"FFFE",x"0100",x"0100",x"0100",x"0100");constant dotout_tmp3:dot_type:= --喜(x"0108",x"7FFC",x"0100",x"3FF8",x"0000",x"1FF0",x"1010",x"1FF0",x"0444",x"FFFE",x"0010",x"1FF8",x"1010",x"1010",x"1FF0",x"1010");signal scan_sel:std_logic_vector(3 downto 0);signal clk_value:std_logic_vector(2 downto 0):=(others => '1');constant clk_value_store:std_logic_vector(2 downto 0):=(others => '1');signal key_tmp:std_logic_vector(3 downto 0);beginM <= "0110"; --功能选择位选择16x16点阵功能connection:blockbegindotout <= dotout_tmp(conv_integer(scan_sel));selout <= scan_sel;end block connection;scan_display:block --扫描显示及时钟分频beginclock_divisor:process(clk)beginif rising_edge(clk) thenif (clk_value = clk_value_store) thenscan_sel <= scan_sel + 1;end if;clk_value <= clk_value + 1;end if;end process clock_divisor;end block scan_display;Free_Counter : Block -- 计数器-- 产生扫描信号Signal Q : STD_LOGIC_VECTOR(40 DOWNTO 0);Signal S : STD_LOGIC_VECTOR(2 DOWNTO 0); Begint1: PROCESS (clk) -- 计数器计数BeginIF clk'Event AND clk='1' thenQ <= Q+1;END IF;S <= Q(28 DOWNTO 26);if ( s=0) thenfor i in 0 to 15 loopdotout_tmp(i) <= dotout_tmp1(i);end loop;elsif ( s=1) thenfor i in 0 to 15 loopdotout_tmp(i) <= dotout_tmp2(i);end loop;elsif ( s=2) thenfor i in 0 to 15 loopdotout_tmp(i) <= dotout_tmp3(i);end loop;end if;END PROCESS t1;End Block Free_Counter;end a;六、实验结果七、结论和总结通过这次对16*16点阵字符发生器的设计与实践，让我加深了对VHDL语言的了解。
16×16点阵显示实训
信息工程学院实训报告题目：16×16点阵显示实训步进电机控制实训学生姓名：范怀福学号： 1067106225专业：自动化班级： 10-2指导教师：贾玉瑛、李爱莲、梁丽、陈波、李琦实训任务书摘要1、LED点阵显示是是我们常用的的显示器件，它不仅可以实现数字、汉字的显示，同时也可以实现简单图像的显示，在我们日常生活中得到了广泛的应用，例如：广告牌，跑马灯等.2、关键词：16x16点阵显示正文一16×16点阵显示1、实训目的（1）利用单片机I/O口或以扩展锁存器的方式控制点阵显示。
（2）掌握单片机与16×16点阵块之间接口电路设计及编程。
2、实验内容利用单片机实验仿真系统，用试验箱上的的16x16点阵显示器实现所要求的的字形显示。
I/OI/O口分别提供字形代码（列码）、扫描信号（行码），凡字形代码位为“1”、行扫描信号为“1”点亮该点，否则熄灭；通过逐行扫描循环点亮字形或曲线。
3、74LS273、74LS138芯片简介3、1 74LS273芯片74LS273是一种带清除功能的8D触发器，1D～8D为数据输入端，1Q～8Q为数据输出端，正脉冲触发，低电平清除，常用作数据锁存器,地址锁存器。
D0～D7：出入；Q0~Q7：输出第一脚WR：主清除端，低电平触发，即当为低电平时，芯片被清除，输出全为0（低电平）；CP（CLK）：触发端，上升沿触发，即当CP从低到高电平时，D0~D7的数据通过芯片，为0时将数据锁存，D0~D7的数据不变。
3、2 74LS138芯片74LS138 为3 线－8 线译码器，其工作原理如下：①当一个选通端（E1）为高电平，另两个选通端（(/E2))和/(E3)）为低电平时，可将地址端（A0、A1、A2）的二进制编码在Y0至Y7对应的输出端以低电平译出。
比如：A2A1A0=110时，则Y6输出端输出低电平信号。
②利用E1、E2和E3可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
