最新防雷接地施工工艺讲解复习课程
防雷接地施工工艺
防雷接地施工工艺一、施工准备（一）作业条件1、接地体安装:（1）人工接地体:设计位置的场地没被占用,且巳经清理好。
（2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。
2、接地干线安装:（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管巳预埋。
3、支架安装:（1）各种支架已运到现场。
（2）结构工作巳经宪成。
（3）室外必须有脚手架或爬梯。
4、防雷引下线暗敷设:（1）建筑物有脚手架或爬梯,达到能上人操作的条件。
（2）利用主筋作引下线时,钢筋绑扎完毕。
5、避雷引下线明敷设:（1）支架安装完毕。
（2）建筑物有脚手架或爬梯,达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷网安装:（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
（3）接地体与引下线必须做完。
7、避雷针安装:（1）接地体及引下线必须安装完毕。
（2）需要脚手架处,脚手架搭设完毕。
（3）土建结构工程己完,并随结构施工做完预埋件。
（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三）主要机具1、常用电工工具:手锤、钢锯、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
项序项目允许偏差或允许值主控项目1 接地装置测试点的设置第24.1.1条2 接地电阻值测试第24.1.2条3 防雷接地的人工接地装置的接地干线埋设第24.1.3条4 接地模块的埋设深度、间距和基坑尺寸第24.1.4条5 接地模块设置应垂直或水平就位第24.1.5条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第24.2.1条2 接地装置的材质和最小允许规格、尺寸第24.2.2条3 接地模块与干线的连接和干线材质选用第24.2.3条三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体安装有关规定:（1）接地体顶面埋设深度应符合设计要求。
防雷接地施工工艺
防雷接地施工工艺1、工艺流程接地体→接地干线→引下线暗敷→避雷网2、技术措施本工程整体按二类局部按一类防雷等级设计，将建筑物的基础钢筋网作为共用接地体，在相应部位采用建筑结构柱内主筋（或单敷2根Φ16圆钢）作为防雷引上线，30m以上每隔6米沿建筑外廓圈梁主筋或单敷2根Φ12圆钢焊接贯通做均压环，并将金属结构和设备等金属物与均压环可靠焊通，在屋顶设置Φ12避雷网格作为接闪器防直击雷。
在变配电室内设总等电位端子板，在各种管线入户处设等电位联结，各弱电机房、配电间、设备机房及卫生洗浴潮湿场所等处均设局部等电位联结，同时本建筑物按设计要求并设有各类防雷电感应措施。
本工程的防雷接地、工作接地、保护接地、防静电接地共用同一接地装置，其综合接地电阻不应大于0.5 。
1）底板基础接地极：①利用土建基础底板上下两层通长主筋连通成网格作为防雷接地导体，根据设计图纸要求将底板主筋在横向及纵向交接处连通，形成不大于10m×10m的网格，连接处采用的跨接为Φ16的镀锌圆钢。
②所有钢筋搭接焊接长度大于6D（D为搭接主筋直径），采用双面施焊，焊缝要求饱满，无虚焊、气孔、夹渣、咬肉等现象发生，焊后将表面焊药及时清理干净。
③对于结构主筋采用套管连接、对焊连接的接头，根据图集要求可不再进行跨接焊接，能满足电气连接要求。
④根据设计要求（在建筑物防雷接地电阻达不到要求时，设置人工接地体），在设计位置预留出室外人工接地体引出点,引出点采用－40×4镀锌扁钢,与建筑物引下线可靠连接后再留出300mm，紧贴外墙外侧钢模,并用黄油漆作好标记,待土建拆模后及时清出该预留点，引出长度不小于1米，作好保护，当接地电阻值达不到要求时,从该处引出作为人工接地体的连接点,直到接地阻值小于0.5欧姆。
2）引下线与接地测试点的敷设：根据设计图纸位置利用墙或柱内两对角主筋作为引下线，引下线下部与基础接地网连通，上部与避雷网相连，利用结构柱内二根直径大于Φ16的主筋（当主筋为重要受力筋不能焊接时，则在每处单敷2根Φ16镀锌圆钢）连续焊接，随主体施工时做好色漆标志引上，并作好隐检记录。
《防雷接地基础知识》课件
接地装置
将雷电流引入大地的导体 ，通常采用金属导体埋入 地下。
防雷设备的种类与作用
避雷针
一种常见的接闪器，用于 保护建筑物、设施等免受 雷击。
避雷带
一种环绕建筑物顶部的接 闪器，用于保护建筑物免 受雷击。
避雷网
一种安装在建筑物内部的 接闪器，用于保护建筑物 内部设备免受雷击。
接地装置的种类与作用
综合防护措施
制定更加严格的防雷接地标准与规范，提 高防雷接地系统的可靠性和安全性。
将防雷接地与其他防护措施相结合，如电 磁屏蔽、等电位连接等，形成综合防护体 系，提升系统整体防护能力。
谢谢聆听
自然接地体
利用建筑物、构筑物等自然物体 作为接地体，如钢筋混凝土桩基
、地下水管等。
人工接地体
人为设置的接地体，如接地网、垂 直接地极等。
接地电阻
衡量接地装置性能的重要参数，越 小表示接地装置的导电性能越好。
防雷接地系统的维护与检测
定期检查
对接地装置、引下线等 进行定期检查，确保其 完好无损。
保护供电系统免受雷击干扰，确保电力系 统的正常运行。
防雷接地的原理
接地系统
防雷接地的主要原理是通过接地系统将雷电引入地下。接地系统由接地体和连接线组成， 可将雷电电流引入大地，避免对建筑物和设备造成损害。
避雷针
避雷针是常见的防雷接地设施之一，通过避雷针可以将雷电引入地下。避雷针通常安装在 建筑物的顶部，能够将雷电电流引入接地系统。
定期测量接地电阻，确 保其符合规范要求。
防腐措施
对接地装置进行防腐处 理，延长其使用寿命。
应急措施
在雷雨天气等情况下采 取应急措施，确保人员 安全。
03 防雷接地设计
防雷接地系统讲解课件
分为独立接地系统和共用接地系统 。
02
防雷接地系统的原理
雷电的形成与危害
雷电的形成
雷电是大气中的静电放电现象，通常 在雷暴天气中出现。当云层中的电荷 积累到一定程度，就会产生电场，使 得空气被击穿，形成雷电。
雷电的危害
雷电可以产生强烈的电流和电压，对 建筑物、电子设备和人员造成严重威 胁。雷击可能导致火灾、电气系统瘫 痪、通讯中断等严重后果。
防雷接地系统的维护
防雷接地系统的维护是确保其长 期有效性的关键，需要定期检查
和维护接地系统。
维护工作包括检查接地线是否松 动、锈蚀，接地电阻值是否正常
等，如有异常应及时处理。
还应定期对防雷接地系统进行清 洁和维护，以保持其良好的工作
状态。
防雷接地系统的检测与验收
在防雷接地系统安装完成后， 需要进行检测以确保其符合相 关标准和规范。
。
感谢观看
THANKS
工业防雷接地系统案例
总结词：专业复杂
详细描述：工业防雷接地系统通常更为复杂，需要综合考虑设备、建筑物、人员等多方面的安全。常 见的措施包括安装避雷针、避雷带、避雷网等，并将所有金属物体进行等电位连接，以减少雷电对工 业设施的影响。
公共设施防雷接地系统案例
总结词：广泛覆盖
详细描述：公共设施防雷接地系统需要覆盖更广泛的区域，以确保人员和设施的安全。例如，在通信基站、变电站、交通设 施等公共设施中，需要设置完善的防雷接地系统，以避免雷电对设施的损坏和对人员的影响。
防雷接地系统的原理
防雷接地系统的基本原理
防雷接地系统通过将雷电引入地下，使电流得到泄放，从而保护建筑物和设备 不受雷电损害。接地体将雷电流引入大地，并通过接地线将电流传输到接地装 置上，实现雷电的泄放。

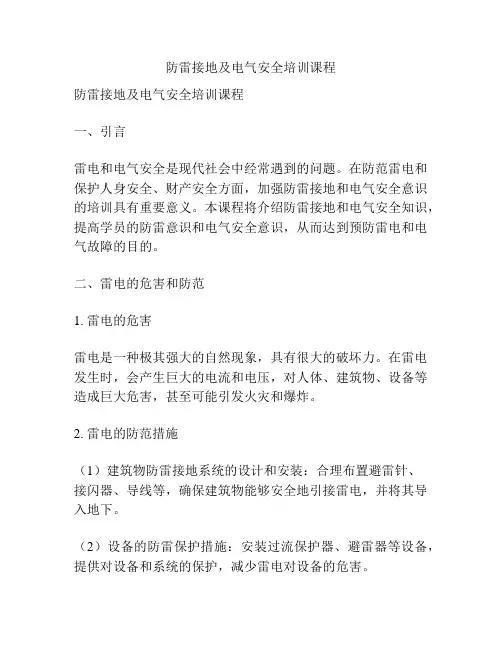

防雷接地及电气安全培训课程
防雷接地及电气安全培训课程防雷接地及电气安全培训课程一、引言雷电和电气安全是现代社会中经常遇到的问题。
在防范雷电和保护人身安全、财产安全方面，加强防雷接地和电气安全意识的培训具有重要意义。
本课程将介绍防雷接地和电气安全知识，提高学员的防雷意识和电气安全意识，从而达到预防雷电和电气故障的目的。
二、雷电的危害和防范1. 雷电的危害雷电是一种极其强大的自然现象，具有很大的破坏力。
在雷电发生时，会产生巨大的电流和电压，对人体、建筑物、设备等造成巨大危害，甚至可能引发火灾和爆炸。
2. 雷电的防范措施（1）建筑物防雷接地系统的设计和安装：合理布置避雷针、接闪器、导线等，确保建筑物能够安全地引接雷电，并将其导入地下。
（2）设备的防雷保护措施：安装过流保护器、避雷器等设备，提供对设备和系统的保护，减少雷电对设备的危害。
（3）个人的防雷措施：避免在雷电天气下外出，避免在露天场所、水里、高处等危险区域停留。
在室内时，不要使用带有金属材质的电器设备。
三、电气安全知识1. 电气事故的成因和危害（1）电气事故的成因：电气设备的故障、人为操作不当、线路短路、漏电等原因都可能引发电气事故。
（2）电气事故的危害：电击、火灾、爆炸等危害，可能导致人员伤亡和财产损失。
2. 电气安全措施（1）设备维护保养：定期检查设备是否存在损坏、老化等问题，及时修复和更换。
（2）正确使用电气设备：严格按照设备说明书使用设备，不随意拆卸和改动。
（3）正确操作：不在潮湿环境下操作电气设备，避免漏电。
（4）电气保护装置的安装：安装漏电保护器、过载保护器等装置，及时切断电流，防止事故发生。
四、电气事故应急处理1. 电击事故应急处理（1）紧急切断电源：迅速切断电源，避免电流继续通过人体，造成更大伤害。
（2）进行急救处理：对被电击者进行心肺复苏等紧急抢救措施。
（3）及时报警求助：拨打急救电话，寻求专业人士的帮助。
2. 火灾事故应急处理（1）迅速报警：发现火灾时，立即拨打火警电话，通知相关部门。
防雷接地施工工艺培训讲义PPT(图文并茂)
外墙门、窗框、栏杆接地采用Φ10圆钢,双 面焊接6d，焊接饱满，药渣去除干净
竣工测试
（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ12圆钢作跨接 焊）
钢筋弯曲半径不小于10d、特殊情况不小于6d
12园钢跨接,单面焊接 12d,钢筋弯曲为欧姆型
利用桩内两根 主筋作接地体
地梁与地梁利用 水平主筋作水平
接地
地梁与地梁连接 采用Φ12圆钢双 面焊接大于6ｄ
阀基接地极施工
水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。 在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接 长度大于140mm
用Ф12园钢跨接钢筋弯 曲为欧姆型、满足伸缩 需要
有高差的位置，弯曲半 径不小于10D、上下弯 大小一致、顺畅。
接闪器（避雷带）安装
避雷带安装高度为女儿墙+150mm，固定支持卡直线间距1m一个，转弯中心处0.5m一个，并涂刷红丹防 锈漆两遍，最后统一补刷银粉漆。焊接应顺直、支架高度一致、油漆涂刷光亮、无流坠。
均压环与引下线可靠焊接采用Φ10圆钢,双 面焊接6d，焊接饱满，药渣去除干净
Байду номын сангаас闪器（避雷带）安装
一、１、明装屋面避雷网在土建屋面压顶施工完毕后插入，敷设于压顶外边缘不大于100mm位置２、 明装避雷带先用电锤打出支架，然后按设计材质进行敷设避雷带，并与引下线可靠连接。３、避雷带 安装高度为女儿墙+150mm，固定支持卡直线间距1m一个，转弯中心处0.5m一个，并涂刷红丹防锈漆两 遍，最后统一补刷银粉漆。４、阳角位置焊接避雷短针立起高度为300mm，并与压顶垂直（重庆江北 防雷办要求）。 二、暗装避雷带在土建屋面压顶浇铸施工完成后进行，敷设于压顶外边缘不大于20mm位置，敷设厚度 不大于20ｍｍ，２、阳角位置焊接避雷针立起高度为300mm，并与压顶垂直（重庆江北防雷办要求） 。 三、突出屋面及外墙的金属构件应全部与避雷带焊接连通屋面避雷网搭接焊接长度L＝6D，双面施焊， 焊接方式为重叠焊接，严禁水平焊接。
防雷接地培训PPT
等电位联结失效
可能原因包括金属物之间的连接断开、连接处腐蚀等，处理措施包 括重新连接、更换腐蚀部分等。
持续改进方向和目标
提高接地系统性能
01
通过改进接地体材料、优化接地体结构等方式，提高接地系统
的性能。
加强防雷意识培训
02
下一步工作计划安排
继续开展防雷接地培训
针对不同层次和需求的学员，制定个性化的培训计划，提 高培训效果。
加强防雷接地技术研究
积极跟踪国内外防雷接地技术的最新发展动态，加强技术 研究和创新，提高我国防雷接地技术的水平。
推广防雷接地知识普及
通过开展宣传活动、编制宣传资料等方式，向社会公众普 及防雷接地知识，提高公众的防雷意识。
Part
03
防雷接地系统设计与施工要点
系统设计原则及步骤
设计原则
确保防雷接地系统安全可靠、经济合理，符合国家相关标准 和规范。
设计步骤
收集相关资料、确定防雷等级、选择接地方式、计算接地电 阻、绘制施工图纸等。
关键参数计算与选取
接地电阻计算
根据土壤电阻率、接地体形状和尺寸等因素，采用合适的公式计算接地电阻。
案例分析与讨论
通过实际案例，让学员了解防雷 接地在实际应用中的效果及可能 遇到的问题。
防雷接地系统设计
讲解如何根据实际需求进行防雷 接地系统的设计，包括接地体的 选择、接地电阻的计算等。
防雷接地施工与验收
介绍防雷接地施工的步骤、注意 事项及验收标准，确保施工质量 符合要求。
学员心得体会分享
加深了对防雷接地重要性的认识
雷击电磁脉冲的防护
分析雷击电磁脉冲对设备的影响及防护措施，如加装SPD（浪涌保 护器）等。
防雷接地安装避雷基础知识课件.ppt
①扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
防雷接地安装（避雷基础知识）
防雷接地安装
②圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； ③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊； ④扁钢和圆钢与钢管，角钢互相焊接时，除应在接触 部位两侧施焊外，还应增加圆钢搭接件； ⑤焊接部位除去焊渣药皮后做防腐处理。 （5）钢质接地装置应采用焊接或熔接，钢质和铜质接 地装置之间连接应采用熔接或采用搪锡后螺栓连接，连接 部位应做防腐处理。 （6）接地装置连接应可靠，连接处不应松动，脱焊， 接触不良。
（4）埋入土壤的接地线，其截面见表 9.4-2。
防雷接地安装（避雷基础知识）
防雷接地安装
表9.4-1 接地装置导体的最小尺寸
种类 圆钢 扁钢
角钢 钢管
规格及单位
直径 mm 截面 mm2 厚度 mm 厚度 mm 管壁厚度 mm
地上
屋内
屋外
6
8
24
48
3
4
2
2.5
2.5
2.5
地下
8/10 48 4 4 3.5/2.5
单位 数量 页次 备注 根 m 个
注：1．钢管接地极尖端的作法：在距管口120mm长的一段，锯成四块锯齿形，尖端向内打合焊接 而成。
2．接地极、连接线及卡箍及卡箍规格有特殊要求时，由工程设计确定。
防雷接地安装（避雷基础知识）
防雷接地安装
图9.4-2a 角钢接地极安装
防雷接地安装（避雷基础知识）
防雷接地安装
注：1．预埋件扁钢在主架安装处，应与主筋焊接，预埋件间距，电力电缆为1000mm，控制电缆为 800mm。
《防雷接地教学》课件
检测方法
使用专业的接地电阻测试仪器，对接地系统的电阻 进行定期测量，确保电阻符合安全标准。
防雷接地系统常见问题和解决方案
1
问题
接地电阻过大
解决方案
2
增加接地体数量或更换导电性能更好的
接地材料。
3
问题
接地导线断裂
解决方案
4
及时修复断裂的导线，确保接地系统的 连通性。
《防雷接地教学》PPT课 件
欢迎来到《防雷接地教学》课件！本课程将全面介绍防雷接地的概念和意义， 原理和工作原理，组成和结构，常见方法和技术，设计和施工要点，维护和 检测方法，以及常见问题和解决方案。
防雷接地的概念和意义
防雷接地是指通过合理地构建接地系统，将雷电的电流引入地下，以保护建 筑物和人员免受雷击的损害。了解防雷接地的概念和意义对于建筑和人员的 安全至关重要。
防雷接地系统的设计和施工要点
设计要点
根据建筑物的特点和所在地的雷电活动情况，确定 合适的接地体数量和布置方式。
施工要点
确保接地体与地下土壤良好接触，埋设导电材料时 要遵循正确的安装规范。
防雷接地系统的维护和检测方法
维护方法
定期检查接地系统的连接是否松动，清理接地体周 围的杂草和积尘，保持接地系统的良好状态。
防雷接地的原理和Biblioteka 作原理原理防雷接地原理是基于电磁学和电导理论，通过建立有效的导电路径，将雷击电流迅速引入地 下。
工作原理
当雷电接近建筑物时，防雷接地系统会分散雷电能量，减少雷击对建筑物和人员的危害。
防雷接地系统的组成和结构
组成
防雷接地系统由接地体、引下线、接地装置等组成， 形成完整的导电路径。
结构
大型建筑物的防雷接地系统通常采用接地网结构， 以确保接地电阻的均匀分布。
防雷接地培训教案
防雷接地培训教案一、教学目标1. 了解雷电的基本知识，包括雷电的产生、发展过程及雷电对建筑物和人体的危害。
2. 掌握防雷接地系统的基本原理、组成和作用。
3. 学会防雷接地工程的设计与施工方法。
4. 提高安全意识，掌握应对雷电灾害的基本措施。
二、教学内容1. 雷电的基本知识1.1 雷电的产生与发展过程1.2 雷电的分类与强度1.3 雷电对建筑物和人体的危害2. 防雷接地系统2.1 防雷接地系统的原理2.2 防雷接地系统的组成2.3 防雷接地系统的作用3. 防雷接地工程设计3.1 设计依据与原则3.2 接地体的选择与布局3.3 接地电阻的计算与要求3.4 接地线的选择与布线4. 防雷接地工程施工4.1 施工准备与要求4.2 接地体的施工方法4.3 接地线的施工方法4.4 接地网的施工方法5. 防雷接地工程验收与维护5.1 验收标准与方法5.2 维护与管理措施5.3 常见问题与处理方法三、教学方法1. 讲授：讲解雷电基本知识、防雷接地系统的原理与作用，以及设计与施工方法。
2. 案例分析：分析典型的防雷接地工程案例，加深对防雷接地知识的理解。
3. 互动讨论：组织学员进行讨论，分享实际工作中的经验与教训。
4. 现场教学：组织学员参观防雷接地工程现场，实地了解施工工艺与验收标准。
四、教学课时本教案共设20个课时，分别为：1. 雷电的基本知识（2课时）2. 防雷接地系统（2课时）3. 防雷接地工程设计（4课时）4. 防雷接地工程施工（6课时）5. 防雷接地工程验收与维护（4课时）6. 案例分析与讨论（2课时）五、教学评估1. 课堂问答：评估学员对雷电基本知识和防雷接地系统的理解。
2. 案例分析报告：评估学员对防雷接地工程案例的分析能力。
3. 施工现场考察：评估学员对防雷接地工程施工工艺和验收标准的掌握。
4. 考试：评估学员对防雷接地知识的全面掌握。
六、教学资源1. 教材：防雷接地技术规范、防雷接地工程案例分析等。
防雷接地课件PPT培训课件
防雷接地施工前的准备
01
02
03
防雷接地设计
根据建筑物特点和雷电环 境条件，进行防雷接地设 计，确定接地电阻要求和 接地装置型式。
材料准备
根据设计要求，准备足够 的接地材料，如接地极、 接地线、连接器等，并确 保材料质量合格。
现场勘查
对施工现场进行勘查，了 解地形、地质、地下管线 等情况，以便确定接地装 置的安装位置。
接地电阻测试
定期进行接地电阻测试，确保接 地电阻值符合规范要求。
外观检查
检查接地极、接地线等是否有损坏、 腐蚀等现象，评估其工作状态。
环境因素考虑
考虑土壤湿度、酸碱度等环境因素 对接地装置的影响，确保其正常工 作。
防雷接地装置的故障处理与修复
故障诊断与定位
通过检测和评估，确定接地装置的故障类型和位 置。
防雷接地系统的原理
防雷接地系统的原理是利用接地体将雷电引入地下，通过大地分散电流，避免雷 电对建筑物和设备的损害。
防雷接地系统的设计原则与步骤
设计原则
防雷接地系统的设计应遵循科学性、 经济性、安全性和可靠性的原则，确 保系统能够有效地防御雷电，保障建 筑物和设备的安全。
设计步骤
防雷接地系统的设计步骤包括确定防 雷等级、选择接地方式、计算接地电 阻值、选择接地材料和施工方法等。
雷电的危害
雷电具有极大的破坏性，可以造成人 员伤亡和财产损失。雷击可以产生高 温和高电压，对建筑物、电子设备和 生命安全造成威胁。
接地的基本概念与作用
接地的基本概念
接地是将电气设备和接地装置连接起来，使得电流能够安全地导入大地。接地 是防雷保护的重要措施之一，可以有效降低雷击对设备和人员的危害。
接地的作用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地施工工艺讲解
工艺流程
技术要求
接地装置顶面埋设深度不应小于0.7M，埋设长度不小于2.5M，垂直接地极间距间距不应小于5m（根据当地防雷办要求）
1）扁钢与扁钢水平搭接为扁钢宽度的2倍，不少于三面施焊；
3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。
5）除埋设在混凝土中的焊接接头外，有防腐措施。
6）所有焊点表面必须去掉焊接处残留的焊药
7）如使用人工接地体，角钢不小于40*40*4mm，长度不小于2.5米
8）接地干线在跨越伸缩缝、沉降缝等位置应设置补偿装置，并设测量接地电阻而预备的断接卡子
9）地干线末端露出地面应不超过0.5m。
10）安装支持卡时，应弹线或拉线安装以保证其观感
桩基接地极施工
水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。
接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10园钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。
柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。
（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊）
钢筋弯曲半径不小于10d、特殊情况不小于6d
阀基接地极施工
水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。
在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm
独基接地极施工
引下线施工
1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记（方便查找）。
（主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。
）
2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40×4或Φ 12的镀锌圆钢。
（弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°）引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于10mm，明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。
阀基中引下线必须与阀基底部钢筋连通。
引下线的间距按设计要求设置。
引下线
按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并逐层用油漆作标记。
等电位施工
住宅供电系统采用TT、TN—c—s或TN—s接地制式，并进行总等电位联结；卫生间应作局部等电位联结。
该等电位盒内预留-4*25扁钢。
等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于１Ω。
总等电位应与接地网可靠连接。
局部等电位做法有两种：1、如右图，将卫生间底板钢筋交接处点焊，2、将预等电位留钢筋与基础接地柱筋焊接连通，但不能与屋面避雷带连通。
均压环、门窗接地施工
为防侧击雷在建筑设计及防雷办要求当高度超过滚球半径时一类30米，每隔6米设一均压环(每隔一层)。
均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。
外墙门、窗框、栏杆、金属百叶的每侧至少应预留有一根≥Φ 10的钢筋，用于外墙门、窗框、栏杆的接地。
接闪器（避雷带）安装
１、明装屋面避雷网在土建屋面压顶施工完毕后插入，敷设于压顶外边缘不大于100mm 位置
２、明装避雷带先用电锤打出支架，然后按设计材质进行敷设避雷带，并与引下线可靠连接。
３、避雷带安装高度为女儿墙 150mm，固定支持卡直线间距1m一个，转弯中心处0.5m 一个，并涂刷红丹防锈漆两遍，最后统一补刷银粉漆。
４、阳角位置焊接避雷短针立起高度为300mm，并与压顶垂直。
5、暗装避雷带在土建屋面压顶浇铸施工完成后进行，敷设于压顶外边缘不大于20mm位置，敷设厚度不大于20ｍｍ，阳角位置焊接避雷针立起高度为300mm，并与压顶垂直。
6、突出屋面及外墙的金属构件应全部与避雷带焊接连通屋面避雷网搭接焊接长度L＝6D，双面施焊，焊接方式为重叠焊接，严禁水平焊接。
接闪器（避雷带）安装
避雷带安装高度为女儿墙 150mm，固定支持卡直线间距1m一个，转弯中心处0.5m一个，并涂刷红丹防锈漆两遍，最后统一补刷银粉漆。
焊接应顺直、支架高度一致、油漆涂刷光亮、无流坠。
竣工测试
