抢答器的PLC控制系统设计样本
PLC五人抢答器控制系统设计
目录摘要 (2)一、前言 (2)二、PLC硬件的选择 (3)2.1为什么选用PLC (3)2.2选择FX2N的理由 (3)三、抢答器的PLC控制 (3)3.1控制要求 (3)3.2输入和输出点的分配 (4)3.3程序设计梯形图 (4)3.4程序指令 (6)四、总结 (11)五、致谢 (11)六、参考文献 (12)PLC五人抢答器控制系统设计学生：陶伟指导教师：王军（三峡大学成教学院）摘要：本论文利用三菱FX2N系列PLC作为核心部件，完成一个八路抢答器控制系统的制作。
该系统可供八个或八组分台选手同时抢答，总台掌握着启动/停止开关、抢答开始按钮、抢答复位按钮、主持人安静提示按钮和手动设置个分台计分按钮等，分台则具有一个抢答按钮。
该系统由七段数码管显示倒计时、分台号、选手计分，并作为被控设备由PLC驱动。
因为系统中有很多七段数码管，所以我运用了动态扫描的方法来减少端口数。
有一个蜂鸣器提示抢答开始、抢答复位、回答超时、抢答违规、无人抢答。
有17个发光二极管，总台一个用来显示无人抢答和回答超时，每分台两个用来显示抢答成功和抢答违规。
设计好后利用FX2N对其功能进行验证。
关键词：PLC,五人抢答器,梯形图，指令一、前言抢答器作为一种电子产品，早已广泛应用于各种智力和知识竞赛等场合，但目前所使用的抢答器有的电路比较复杂不便于制作，可靠性低，实现起来很困难。
随着电子技术的发展，应用系统向小型化、快速化、大容量，重量轻的方向发展。
而PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点，且以微处理器为基础，综合了计算机技术、自动控制技术和网络通信技术等现代科技而发展起来的一种新型工业自动控制装置，是将计算机技术应用于工业控制领域的新产品。
在本次论文中，我选用了最具特色和极有代表性的三菱FX2N系列PLC对八路抢答器进行编程设计和实物控制。
在设计中使用AUTOCAD软件完成整体框架和各部分硬件设计；然后，使用GX Developer软件，进行各部分程序编程，理清楚设计思路。
16 8路抢答器系统设计《PLC技术应用》
0 1 0 1 1 0 1 1 2 H5B 0 1 0 0 1 1 1 1 3 H4F 0 1 1 0 0 1 1 0 4 H66 0 1 1 0 1 1 0 1 5 H6D 0 1 1 1 1 1 0 1 6 H7D 0 0 1 0 0 1 1 1 7 H27 0 1 1 1 1 1 1 1 8 H7F 0 1 1 0 1 1 1 1 9 H6F
八路抢答器系统设计
◎ 增加犯规报警功能的程序设计 ◎ 正常抢答程序增加犯规抢答部分
正常抢答 犯规抢答
八路抢答器系统设计
◎ 增加犯规报警功能的程序设计 ◎
增加犯规显示的数码显示程序
控制正常抢答显示
控制犯规抢答闪烁显示
注意：MOV指令控 制的输出，具有保持 功能，M8013触发 置位后显示， M8013断开后仍然 维持输出，并不能实 现数字闪烁
八路抢答器系统设计
◎用主控MC指令设定抢答成功标志的程序设计 ◎
主控MC指令抢答成功标志设定
主控指令 竖向触点M100不用输入，进入运行状态时自动出现
主控返回
八路抢答器系统设计
◎用主控MC指令设定抢答成功标志的程序设计 ◎
主控MC指令抢答成功标志设定
主控指令21步
普通指令28步
八路抢答器系统设计
八路抢答器系统设计
◎ 系统控制功能分析 ◎
控制要求
1. 8位选手只有在主持人按下抢答按钮后方可抢答。
2. 如某位选手最先按下按钮、蜂鸣器响0.5S提示抢答 成功，并且立即显示该选手编号，此后其它选手按抢答 按钮无效。
3. 答题结束后，主持人按下复位按钮，清除抢答结果。
PLC课程设计报告-- 抢答器PLC控制系统设计
PLC课程设计报告-- 抢答器PLC 控制系统设计抢答器PLC控制系统设计一：题目要求1．设备概况实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。
目前市场上已有的各种各样的智力竞赛抢答器绝大多数是早期设计的，只具有抢答锁定功能的一个电路，以模拟电路、数字电路或者模拟电路与数字电路相结合的产品，这部分抢答器已相当成熟。
现在的抢答器具有倒计时、定时、自动（或手动）复位、报警（即声响提示，有的以音乐的方式来体现）、屏幕显示、按键发光等多种功能。
但功能越多的电路相对来说就越复杂，且成本偏高，故障高，显示方式简单(有的甚至没有显示电路)，无法判断提前抢按按钮的行为，不便于电路升级换代。
本设计要求就是利用PLC作为核心部件进行逻辑控制及信号的产生，用PLC本身的优势使竞赛真正达到公正、公平、公开。
2．控制要求1）抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
2）设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3）抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
4）抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。
当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。
5）参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
6）如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。
3．设计任务1) 根据控制要求，进行抢答器PLC控制系统硬件电路设计，包括主电路、控制电路及PLC硬件配置电路。
基于PLC控制的四路抢答器的设计
基于PLC控制的四路抢答器的设计一、引言抢答器是一种常见的教育设备，在课堂教学和知识竞赛中被广泛应用。
传统的抢答器通常是基于电路进行设计的，但是这种设计方式存在一些缺点，如电路复杂、布线不方便等。
基于PLC控制的抢答器能够解决这些问题，并具有更好的稳定性和可靠性。
本文将介绍基于PLC控制的四路抢答器的设计方案。
二、设计方案1.系统框图[插入系统框图的图片]2.抢答器按钮和指示灯每一个抢答器按钮和指示灯都由一个单独的PLC输入和输出模块控制。
当抢答器按钮按下时，对应的PLC输入模块会检测到信号，并发送给PLC。
PLC根据接收到的信号控制对应的PLC输出模块，点亮对应的指示灯。
3.PLC程序设计PLC程序设计是本设计方案的核心。
PLC程序主要包括以下几个部分：(1)输入检测：PLC程序会周期性地检测每个PLC输入模块的状态，判断是否有抢答器按钮按下。
(2)优先级判断：如果有多个抢答器按钮同时按下，PLC程序会根据预设的优先级判断规则选择一个抢答器。
(3)按钮控制：当PLC程序确定了一个抢答器之后，它会控制对应的PLC输出模块点亮指示灯，并且发送信号到其他AB型PLC输出模块，关闭其他抢答器的指示灯。
(4)时间控制：PLC程序还需要控制每个抢答器的抢答时间。
当一个抢答器的按钮按下时，PLC会启动一个定时器，经过设定的时间后，定时器会触发一个中断，关闭抢答器的指示灯，并将抢答器的状态恢复为可抢答状态。
(5)抢答器状态管理：PLC程序需要记录每个抢答器的状态，包括是否可抢答、是否已被抢答等。
4.抢答器面板设计抢答器面板应该设计简洁、美观，并且易于操作。
面板上应包括四个抢答器按钮和对应的指示灯。
每个按钮下方应标注按钮的编号。
指示灯应使用明亮的颜色，以便于学生和教师观察和识别。
三、总结基于PLC控制的四路抢答器设计方案能够有效解决传统抢答器设计中存在的问题，并且具有更好的稳定性和可靠性。
通过PLC程序的设计，抢答器的操作和控制变得更加灵活和方便。
基于PLC控制的抢答器毕业设计(完整版)
基于PLC 控制的抢答器毕业设计李晓宁焦作大学机电工程学院基于PLC控制的抢答器毕业设计专业名称：应用电子技术学生姓名：导师姓名：职称：讲师焦作大学机电工程学院2012年 12 月中图分类号：密级：UDC：单位代码：基于PLC控制的抢答器设计Based on PLC control responder design焦作大学机电工程学院摘要PLC的应用领域已经拓宽到了各个领域，在日常生活中，智能抢答器广泛的应用于各种竞赛和抢答场合。
由于PLC系统的抢答器相对稳定，所以设想可以利用PLC进行抢答器的设计。
开始抢答前，主持人首先通过复位按钮实现电路复位，在提问之后，打开选择开关启动定时器。
在抢答限时内，当某一组抢先按下抢答按钮后，对应的辅助继电器接通，同时切断其它抢答回路，实现互锁。
抢答成功后，辅助继电器接通，启动音效电路和某分台指示灯，驱动外部数码显示器显示抢答成功组号。
抢答成功后，同时启动定时器，当定时器计时结束，启动音效电路和指示灯提示回答时间到。
如果在限时内无人抢答，则启动音效电路和总台指示灯。
关键词抢答器；可编程控制器；ABSTRACTPLC application field has been broaden from various fields, in daily life, intelligent vies to answer first device widely used in various competitions and vies to answer first occasion. Due to the PLC system responder relative stability, so imagine can use PLC for the design of the responder.Before start vies to answer first, the first through the reset button realize circuit reset, the questions later, open the selector switch start timer. In vies to answer first time, when a group of preemptive press vies to answer first button, the corresponding auxiliary relay on, at the same time cut off other vies to answer first circuit, realize interlock. Vies to answer first after the success of the auxiliary relay on, start sound circuit and some points table lamp, drive external digital display shows vies to answer first successful group number. After the success of the vies to answer first, and the launch of the timer, when the timer timing over, start sound circuit and light hint time to answer. If the time no contest, will enable audio circuit and desk lamp.Key word:responder； PLC (programmable logic controller);目录1 绪论 (1)1.1 PLC的认识 (1)1.2 PLC的应用和特点 (1)2 设计目的及要求 (3)2.1 设计目的 (3)2.2 基本要求 (3)3 硬件电路设计 (4)3.1 PLC工作原理 (4)3.2 PLC机型选择步骤与原则 (6)3.3 PLC的容量包括I／O点数和用户存储容量两个方面 (8)3.4 控制要求分析 (8)3.5 抢答电路分析 (8)3.6 程序流程图 (10)4 软件设计 (11)4.1 I/O分配表 (11)4.2根据控制要求进行梯形图设计 (12)5 仿真与调试 (22)5.1 仿真软件GX Developer8.0概要及特点 (22)5.2 系统的仿真 (22)5.3 工作过程分析 (23)致谢 (24)附录 (25)参考文献 (26)1 绪论1.1 PLC的认识PLC是专为在工业环境下应用而设计的一种数字运算操作的电子装置,是带有存储器,可以编制程序的控制器。
基于PLC的知识竞赛抢答器设计
［二］ 丑二二］
自动化
一
Ｉ
Ｓ ＡＲＴ Ｒ ＥＳ Ｔ ＥＴ
ห้องสมุดไป่ตู้
ＳＢ１ Ｓ Ｂ３ Ｓ ４ Ｂ２ Ｓ Ｂ
一
，
’
其 中
为加 在 Ｌ ＥＤ两 端 上 的 电 压 ，
为 Ｌ Ｄ数 码 管 Ｅ
每 笔 划压 降 （ 为 ２ 。本 次 设 计 Ｐ Ｃ电 源采 用 的是 直 流 约 Ｖ） Ｌ ２ Ｖ．Ｐ Ｃ的 输 出 电压 为 ５ ４ Ｌ Ｖ，通 过数 码 管 电 流 ｌ ３ ＝ ｍＡ计 算 可 得 Ｒ＝ ｋ １ ｎ。 本 次 设 计 共 用 到 了 三 个 数 码 管 ，所 以须 要
统 的设 计 ．设 计 出 了 系 统 结 构 框 图 、硬 件 接 线 图 ， 完 成 主 要 硬 件 选 型 、程 序 流 程 图 及 软 件 梯 形 图 。在 模 拟 竞
统 进 行 了现 场 调 试 。调 试 结 果 表 明 系统 运 行 良好 ，性 能稳 定 。 关 键 词 ：Ｐ Ｃ控 制 ：抢 答 器 控 制 ；报 警 功 能 ；数 码 显 示 Ｌ 中 图分 类 号 ：Ｔ ２ ３ Ｐ ７ 文献 标 识码 ：Ａ 文 章 编 号 ：１ ０ — ４ ２ （０ ０ ２ — ３ ０ ９ ９ ９ ２ １ ）１ － ０ ５ ０ ｏ １
答：
２ ）音 响 叫 （ 定 响 １秒 ）＋ 台 灯 亮 ＋ 台灯 亮 ，某 设 某 总
对违规 ：
靠。
３ ）音 响 叫 （ 定 响 １秒 ）＋ 判 台灯 亮 ，无 人 抢 答 或 设 裁 答 题超时。
２抢 答 器 控 制 系 统 设 计
２１ 答器控 制 要求 ．抢
该 抢 答 器 的 主 要 控 制 要求 和 功 能 如 下 。 （ ）竞 赛 抢 答 器 能 使 ４个 队 同 时抢 答 。 １
四路抢答器的PLC控制毕业设计任务书（范本）
四路抢答器的PLC控制毕业设计任务书四路抢答器的PLC控制毕业设计任务书竞赛者若要回答主持人所提问题时，必须先按下桌上的抢答按钮（SB1 SB4）。
绿色指示灯亮后，须等主持人按下复位按钮SB5后，指示灯才熄灭；如果竞赛者在主持人打开 SA1开关10s内抢先按下按钮，论文格式论文范文毕业论文竞赛者若要回答主持人所提问题时，必须先按下桌上的抢答按钮（SB1—SB4）。
绿色指示灯亮后，须等主持人按下复位按钮SB5后，指示灯才熄灭；如果竞赛者在主持人打开 SA1开关10s内抢先按下按钮，电磁线圈将使彩球摇动，以示竞赛者得到一次幸运的机会；如果在主持人打开SA1 开关10s内无人抢答，则必须有声音警示，同时红色指示灯亮，以示竞赛者放弃该题；在竞赛者抢答成功后应限定一定的时间回答问题，根据题目难易可设定时间（如2 min）；当主持人打开SA2开关后计时开始，如果竞赛者在回答问题时超出设定时限，则红色指示灯亮并伴有声音提示，竞赛者停止回答问题。
设计任务画出该抢答系统示意图（A 2） .画出PLC的IO接线图（A2）画出梯形图（A2）说明工作原理。
编写30000字左右的设计说明书。
参考资料黄净主编，《电器及PLC控制技术》，机械工业出版社，200廖常初主编，《FX系列PLC编程及应用》，机械工业出版社，2006.扬长能、林小峰主编，《可编程序控制器例题习题及实验指导》，重庆大学出版社，2001.前言在电气控制系统中，控制装置主要有两类：一类是传统的由继电器构成的控制系统；另一类是以微处理器为基础的可编程控制器。
但由于可编程控制器具有可靠性高、通用性强、程序设计简单及便于安装调试等优点。
它在工业中的各个领域中得到了广泛的应用。
抢答器的PLC控制系统设计
对于PLC的主机来 说，因为需要6个 开关、数码管的7 个引脚和公共端， 再加上5个LED灯， 还有一个扬声器， 一共22个输入输出 端，所以选FX2N48。
三、软件设计
上图，X5为复位按钮，M14是复位继电器。
上图X0为开始按钮，M11为开始继电器。
此情况为，队员违规抢答或者正常抢答，代表队员的灯亮抢答超时
正常抢答
答题超时
四、总结
•
二、总体设计方案
该抢答器为四 路抢答器，供四 人抢答。为主持 人设置开始复位 按钮。同时，在 抢答的时候有不 同的情况，每种 情况都有其提示 音，分为正常 、 违规和超时抢 答。。
工作流程图
I/O接线图以及实物图
以上左图为抢答器的I/O接线图，右边两图实 物图。
电器元件的选用
名称 PLC 主机单元 按钮控制SB0到SB5 扬声器 LED显示灯 LED显示灯 数码管 电路板 电烙铁 锡焊 型号 FX2N-48-MR 配套 配套 红色 绿色 红色 9*15cm 30w 尖底 数量 1个 6个 1个 4个 1个 1个 1个 1个 1卷
抢答器的PLC控制系统设计
目录
一 、选题的目的和意义 二、总体设计方案 三、软件设计 四、总结
一、 选题的目的和意义
• 在当今社会中，竞争越来越激烈，而通过抢答器抢答的方式选拔人才 已经成为了一种选拔人才的重要方式。因为，在各种竞传统的方法有 的时候也有失公正。但是，如果在比赛中让选手们通过PLC抢答器进行 抢答，竞争，会使比赛更加的严谨，结果更加的公正，公平。因此， 有必要对传统的PLC抢答器进行改良。 本课题抢答器运用PLC做控制器可以显著地提高抢答器的快速性，与公 平性。对PLC抢答器在各种竞赛，和人才的选拔中的普及，将发生重要 的作用。同时，PLC抢答器的应用也有利于人才的选拔，有较大的社会 效益。同时，在写这篇论文的过程中，通过查一些资料，补缺自身的 知识系统的漏洞，对于串接自己所学的知识，提升自身的能力，是非 常有意义的。
八人抢答器PLC控制系统设计
目录摘要 (2)目录 (1)绪论 (3)第一章 PLC控制八人抢答器概述 (4)第二章八人抢答器系统功能介绍与流程 (4)2.1八人抢答器系统的功能与设计要求 (4)2.2八人抢答器工作流程 (5)第三章八人抢答器硬件电路设计与连接 (6)3.1PLC机型选择步骤与原则 (6)3.2七段显示数码管 (7)3.3其他指示信号电气设备 (7)3.4I/O口分配与硬件连接电路 (8)3.5八人抢答器所用元器件型号 (10)第四章软件编程设计 (10)4.1程序的编写与调试 (10)4.2软件编程注意的问题 (20)第五章结论 (20)参考文献 (21)致谢 (22)附录摘要可编程序控制器（PLC）是综合了计算机技术、自动控制技术和通信技术的一门新兴技术，是实现工业生产、科学研究以及其他各个领域自动化技术的重要手段之一，应用十分广泛，是现代工业控制的三大支柱之一。
近年来随着科技的飞速发展，PLC的应用正在不断地走向深入，同时带动传统控制日新月益。
它具有结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。
据统计，可编程控制器是工业自动化装置中应用最多的一种设备。
可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一，PLC、机器人、CAD/CAM 将成为工业生产的三大支柱。
PLC控制系统设计8人抢答器是将PLC用于对抢答器的控制，主要是考虑其具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富，可对目前使用的抢答器进行精确控制，特别是对多人抢答的控制可方便的实现。
通过设计一个八人抢答器，利用七段显示数码管显示选手编号、倒计时使我们系统掌握可编程控制器的基本原理、功能、应用、程序设计方法和编程技巧，是我们掌握一些基本机型，掌握PLC控制技术的基本原理和应用，并学习PLC编程的多样性、灵活性，是我们掌握PLC 在实际应用中的控制作用、动作顺序与原理，为今后从事自动化控制领域的工作打下坚实的基础。
四人竞赛抢答器PLC程序设计
四人竞赛抢答器PLC程序设计PLC（可编程逻辑控制器）是一种常用于自动化控制系统中的数字电子设备。
PLC程序设计在竞赛抢答器方面的使用可以提供精确和快速的反应时间，确保比赛结果的准确性和公平性。
在这里，将详细介绍四人竞赛抢答器PLC程序设计。
首先，设计需要的硬件设备。
一个简单的竞赛抢答器系统通常包含四个按钮和一个显示器。
按钮用于选手按下进行抢答，而显示器用于显示谁先按下按钮。
PLC具有数字输入和输出模块，可以方便地与按钮和显示器进行连接。
将四个按钮连接到四个不同的数字输入口，并将显示器连接到一个数字输出口。
接下来，进行PLC程序的设计。
PLC程序通常使用Ladder Diagram （梯形图）编程语言进行设计。
Ladder Diagram使用直观的图形符号表示逻辑关系和控制步骤，非常适合于逻辑控制。
第一步是初始化程序。
在开始比赛之前，需要将PLC的输入输出口归零，即将按钮设为未按下状态，将显示器清零。
然后，设置比赛开始条件。
可以使用一个或多个控制位（bit）来表示比赛开始的条件，在比赛开始前这些控制位为0，比赛开始后变为1、比如，将一个控制位命名为“Start”，设置为0。
当裁判员点击开始按钮时，将Start位设置为1，表示比赛开始。
接下来，设计按下按钮后的响应。
当选手按下按钮时，相应的数字输入口会检测到信号，PLC程序需要对此做出响应。
可以使用一个或多个控制位来表示哪个选手按下了按钮，以及确认顺序。
比如，可以设置四个控制位，“Player1”、“Player2”、“Player3”和“Player4”，都初始化为0。
当一些选手按下按钮时，相应的控制位设置为1、可以使用一个计时器（Timer）来记录每个选手按下按钮的时间，确保公平性和准确性。
最后，设计显示器的控制。
通过数字输出口，PLC程序可以控制显示器上的LED灯来显示哪个选手先按下了按钮。
当一些选手的控制位设置为1时，相应的显示器LED点亮。
9.PLC智力抢答器控制实训案例
案例三：智力抢答器控制一、智力抢答竞赛案例描述8人参加智力抢答竞赛，需要用8个抢答按钮（X0～X7）和8个指示灯（Y0～Y7）,当主持人报完题目，按下开始抢答按钮X10后，抢答者开始按按钮，先按按钮者的灯亮，同时蜂鸣器Y17响，后按按钮者的灯不亮，用一个数码管显示抢答者的台位号码。
智力抢答竞赛如下图所示：智力抢答竞赛示意图二、控制方案设计1.IO分配表输入输出输入设备输入继电器输出设备输出继电器0#台抢答按钮SB0 X0 0#台指示灯HL0 Y01#台抢答按钮SB1 X1 1#台指示灯HL1 Y12#台抢答按钮SB2 X2 2#台指示灯HL2 Y23#台抢答按钮SB3 X3 3#台指示灯HL3 Y34#台抢答按钮SB4 X4 4#台指示灯HL4 Y45#台抢答按钮SB5 X5 5#台指示灯HL5 Y56#台抢答按钮SB6 X6 6#台指示灯HL6 Y67#台抢答按钮SB7 X7 7#台指示灯HL7 Y7抢答开始按钮SB8 X10 蜂鸣器HA Y17数码管A～G Y10～Y16 2.电气原理图三、智力抢答竞赛控制程序四、智力抢答竞赛案例分析在主持人按钮X10未按下时不执行指令，抢答者按抢答按钮K2X0（X7～X0）无效。
当主持人按下按钮X10时，由于抢答按钮均未按下，所以K2Y0=0，由MOV指令将K2X0的值0传送到K2Y0中，由CMP指令比较K2Y0和K0，由于K2Y0=K0，比较结果是M1=1。
当按钮X10复位断开时，由M1接点接通MOV和CMP 指令。
当有人按下抢答按钮时，若按钮X2先按下，则K2X0=00000100，经MOV指令传送，K2Y0=00000100，即Y2=1，对应的指示HL2灯亮，经CMP指令比较，K2Y0=4>0，比较结果是M0=1，M1=0，MOV和CMP指令被断开，这样，后按下的按钮无效。
M0接点闭合，Y17得电，蜂鸣器响。
执行ENC0指令使K2Y0=00000100，即“Y2=1”编码成数值2存放到数据寄存器D0中，再经SEGD指令进行七段译码送到输出继电器Y10～Y17，到七段数码管显示数值2。
基于PLC的六路抢答器设计
基于PLC的六路抢答器设计引言:随着信息技术的快速发展，自动化控制在各个领域都得到了广泛应用。
在教育领域，教师可以使用抢答器来提高课堂互动性，激发学生的学习兴趣。
本文将介绍一个基于可编程逻辑控制器（PLC）的六路抢答器设计。
一、系统功能需求本系统的功能需求如下：1.六个抢答按钮：每个按钮对应一个学生，当学生按下按钮时，发出抢答信号。
2.系统管理界面：用于设置每个学生的抢答权限和抢答顺序。
3.显示器：用于显示当前抢答状态，包括正在回答的学生和抢答顺序。
4.声音提示：当学生抢答成功后，系统会发出声音提示。
二、系统硬件设计本系统的硬件设计包括以下组件：1.PLC：使用一台PLC作为控制器，负责控制六个抢答按钮和显示器的输入输出。
2.抢答按钮：使用六个电子按钮作为学生的抢答装置，当按钮按下时，给PLC发送信号。
3.显示器：使用一台LCD显示器显示当前抢答状态。
4.声音模块：使用一个声音模块用于发出抢答成功的声音。
三、系统软件设计本系统的软件设计包括以下功能：1.按钮采样：PLC周期性采样每个按钮的状态，并检测到按钮按下信号后，执行相应的操作。
2.系统管理：通过管理界面设置每个学生的权限和抢答顺序，并将设置保存到PLC的内存中。
3.显示器刷新：PLC周期性刷新显示器内容，包括正在回答的学生和抢答顺序。
4.声音提示：当抢答成功时，PLC发送命令给声音模块，发出声音提示。
四、系统工作流程本系统的工作流程如下：1.PLC开始运行，初始化系统参数和学生权限。
2.PLC周期性采样每个按钮的状态。
3.如果有按钮被按下，PLC进行抢答处理。
4.如果当前学生有权限抢答，PLC将其设为正在回答的学生，并更新抢答顺序。
5.PLC周期性刷新显示器内容。
6.如果当前学生回答正确，PLC发送命令给声音模块，发出声音提示。
7.返回第2步，进入下一轮抢答。
五、系统实施本系统的实施包括以下步骤：1.硬件搭建：按照上述硬件设计，连接PLC、抢答按钮、显示器和声音模块。
五组抢答器PLC控制系统设计与调试plc
项目6 五组抢答器PLC控制系统设计与调试五组抢答器布置示意图如下：五组抢答器布置图一、五组抢答器的控制要求（一）抢答器的操作分为两部分：抢答器控制台和选手抢答台。
（二）控制台设备有指示灯、蜂鸣器、选手台数码显示板、开始和复位控制按钮。
（三）选手抢答台设有抢答按钮。
（四）在控制台按下抢答控制按钮后，选手开始抢答，如15s时间到，仍然无人抢答，蜂鸣器叫3s，且控制台指示灯亮。
（五）在一个题目回答结束之后，控制台按下复位按钮，蜂鸣器恢复原始状态，等待第二轮抢答。
二、五组抢答器的PLC硬件接线图如下：五组抢答器的PLC硬件接线图输入地址输入元件作用输入元件符号I0.0 主持人复位按钮SB1I0.1 支持人开始按钮SB2I0.2 第一组抢答按钮SB3I0.3 第二组抢答按钮SB4I0.4 第三组抢答按钮SB5I0.5 第四组抢答按钮SB6I0.6 第五组抢答按钮SB7输出地址输出元件作用输出元件符号Q0.2 控制台的指示灯HLQ0.3 控制台的蜂鸣器HAQ1.0 数码管a段 AQ1.1 数码管b段 BQ1.2 数码管c段 CQ1.3 数码管d段 DQ1.4 数码管e段 EQ1.5 数码管f段 FQ1.6 数码管g段G四、五组抢答器的梯形图程序五、五组抢答器的语句表六、控制分析在控制台按下抢答开始控制按钮SB2后，选手开始抢答，如15S时间到，无人抢答，蜂鸣器叫3秒，且控制台指示灯亮。
在一个题目回答结束后，控制台按下复位按钮，抢答器恢复原始状态，等待第二轮抢答。
如第一组抢先按下抢答按钮，在送1显示码的同时，使M0.0置位，M0.0常闭触点断开，联锁其他参赛组输出回路，在保证QB1中的数据不再发生变化，当主持人按下复位按钮时，对M0.0复位，并对QB1清零。
PLC课程设计报告--三人抢答器
目录1.课程设计任务书 (1)1.1课程设计的内容 (1)1.2课程设计的要求与数据 (2)1.3课程设计应完成的工作 (2)1.4课程设计进程安排 (2)1.5应收集的资料及主要参考文献 (3)2.智力抢答器的控制系统设计 (4)2.1I/O分配表 (4)2.2I/O接线图 (4)2.3顺序功能图 (5)2.4系统运行框图或流程图 (7)2.5控制梯形图 (9)2.6调试与测试 (13)2.7心得体会与体会 (14)智力抢答器的控制系统设计<一>I/O分配表：Ｉ／Ｏ分配表如下所示：<二>I/O接线图：Ｉ／Ｏ接线图如下所示：<三>顺序功能图：顺序功能图如下所示：步9、步10、步11、步12、步13、步14的子步顺序功能图分别如下：<四>系统运行框图或流程图：该系统的主流程图和子流程图分别如下：<五>控制梯形图：<六>调试与测试1、首先将程序编译无误后下载到PLC中，启动开关（SA）即I0.7拨上，则指示灯HL1亮（Q0.0亮）。
2、按下抢答按钮SB0（I0.0）后，在10s钟没人抢答则指示灯HL2（Q0.1）亮。
如果在这时间内抢答按钮SB3（I0.3）最先按下，则红色指示灯亮；相应的，如果SB3（I0.3）最先按下，则红色指示灯HL5（Q0.4）亮；如果SB5（I0.5）最先按下，则红色指示灯HL7（Q0.6）亮。
3、此时，按下计时按钮SB6（I0.6），则在此刻相应亮着的红色指示灯HL3（Q0.2）（HL5（Q0.4）、HL7（Q0.6））灭掉。
当计时时间到（1min），则相对应之前的红色指示灯HL3（Q0.2）（HL5（Q0.4）、HL7（Q0.6））再次亮。
4、在计时时间内，如果回答问题正确，按下加分按钮SB1（I0.1），则相对应之前的红色指示灯HL3（Q0.2）（HL5（Q0.4）、HL7（Q0.6））快速闪烁3次（0.3s ON，0.3s OFF），本次快速闪烁设定3次。
基于PLC控制的智能抢答器的设计方案
功能
输入点
ＳＢ０ 开始抢答 Ｘ０
输 出
元件 代号 ＨＡ
功 能 蜂鸣器
输出点 Ｙ０
ＳＢ１ ＳＢ２ ＳＢ３ ＳＢ４ ＳＢ５ ＳＢ６ ＳＢ７ ＳＢ８ ＳＢ９
１组抢答 ２组抢答 ３组抢答 ４组抢答 ５组抢答 ６组抢答 ７组抢答 ８组抢答
复 位
Ｘ１ Ｘ２ Ｘ３ Ｘ４ Ｘ５ Ｘ６ Ｘ７ Ｘ１０ Ｘ１１
基于ＰＬＣ控制的８路 抢答器（电源自制）
×××× ××××
PART ONE
作品构思
PART ONE
作品功能
A
B 答题完毕后，主持人按下复位按钮ＳＢ９，数码管和指示灯熄灭，
抢管器恢复原始状态，才可以进行下一题的抢答。
C 如果选手在主持人宣布“开始”前按下抢管按钮，则判为违例，
指示灯ＨＬ亮，数码管显示最先违例的那一组的组号。
ＨＬ ＬＥＤ数码管a段 ＬＥＤ数码管b段 ＬＥＤ数码管c段 ＬＥＤ数码管d段 ＬＥＤ数码管e段 ＬＥＤ数码管f段 ＬＥＤ数码管g段
报警指示灯 显示组号 显示组号 显示组号 显示组号 显示组号 显示组号 显示组号
Ｙ１ Ｙ２ Ｙ３ Ｙ４ Ｙ５ Ｙ６ Ｙ７ Ｙ１０T ONE
作品原理
PLC(FX1N) 隐藏于面
板下
蜂鸣 器
12V稳压电 源个抢答 按钮（自 制）
复位 按钮
启动 按钮
警示 复灯位 按钮
共阴极 LED数码 管
8个抢 答按 钮
ＦＸ１ＮＰＬＣ１个
按钮开关（１０个）
警示灯 蜂鸣器 ５英共阴极数码 （各一个额定电压１２Ｖ）
输 入
元件 代号
谢谢观看
四人竞赛抢答器PLC程序设计
四人竞赛抢答器PLC程序设计
控制要求
设计四人竞赛抢答器，首先主持人给出题目，并按下开始抢答按钮，开始抢答 信号灯亮后可以抢答，先按下按钮的抢答信号灯亮，后按下抢答按钮的信号灯 不亮。
抢答结束后。
如果主持人未按下开始抢答按钮，开始抢答灯未亮时，抢答者按下按钮，则抢 答信号灯闪烁，表示犯规。
主持人对抢答状态确认后，按下复位按钮，系统继续 允许各队人员抢答，直至又有一队抢先按下抢答按钮。
IO分配
梯形图
程序设计的抢答信号灯，是在主持人按下抢答按钮后才有效，而且只要有一个抢答
信号之后，其他的均无效。
当主持人按下抢答按钮SB1，X0输入信号有效，中间继电器M0为ON，M0的常开触
点控制Y0输出为ON。
如果输入信号X1有效，中间继电器M1为ON，使Y1输出为ON
，同时M1常闭触点断开，将其他抢答器的控制断开，X2 X3 X4输入有效时，与X1输
入有效时类似。
当按下复位按钮时，X5输入有效，使中间继电器M0复位，使Y0输出为OFF，一次抢
答结束。
在按下抢答按钮之前如果有人按下抢答器，以X1输入信号有效为例，使M1为ON，通过 M8013 输出1S 的时钟脉冲信号，控制Y0的闪烁，按下X5，使抢答信号灯熄灭。
其他与 X1输入有效时类似。
用三菱PLC对抢答器的设计
湖北城市建设职业技术学院抢答器设计1.设计需求分析2.系统设计框图3.硬件设计原理图4.I/O分配表5.软件设计6.实训总结一．抢答器设计需求1、控制要求，当主持人按下SB0后，指示灯L0亮，表示抢答开始，参赛者方，这时可以按下按钮抢答。
否则违例。
（此时抢答者桌面上的灯闪烁）2、为了公平，要求儿童组只需一人按下按钮，其对应的指示灯亮。
而成人组需要二人同时按下按钮，对应的指示灯亮。
3、当一个问题回答完毕，主持人按下SB1一切状态回复。
4、若成人组，1人为例，则抢答器闪烁。
儿童组2人为例，则抢答器闪烁5、当抢答器时间超过30S，无人抢答。
此时铃响。
提示抢答时间已过，此题作废。
1二．系统设计框图智力抢答器通过PLC进行按控制要求编程，其主要输入是来自主持人和选手的按钮，然后信号传递给信息分析中心可编程控制器,可编程控制器。
将根据信号做出相应的响应。
其中有七个输入信号（按钮），五个输出信号（指示灯）CPU储存器电源部分输入输出儿童按钮1.2成人按钮1.2学生按钮启动按钮复位按钮抢答提示灯蜂鸣器灯学生成人儿童提示灯23 三．硬件设计原理图四．I/O 分配表SB0SB1SB2SB3SB4SB5SB6三菱FXPLC 2NCOM1COM2X0X1X2X3X4X5X6COMHL1YO HL2Y1HL3Y2HL4Y3HL5Y4AC 220V五．软件设计逻辑分析。
1、当主持人未按下按钮SB0，当儿童1按下SB2，儿童二也按下SB3，且二个按钮都接通，Y1闪烁。
这个时候成人按按钮，学生按按钮，无效。
主持人按下复位按钮SB1 Y1熄灭，一切恢复。
42、当主持人未按下按钮SB0，当成人1按下SB4或者成人二按下SB5。
SB4 SB5 有且有一个接通，Y2闪烁. 这个时候儿童按按钮，学生按按钮，无效。
主持人按下复位按钮SB1 Y2熄灭，一切恢复。
1.3当主持人未按下按钮SB0，当学生按下按钮SB6。
Y3闪烁。
这个时候儿童按按钮，成人按按钮，无效。
自动抢答器PLC设计
课程设计课程名称_ PLC 课程设计题目名称_ 智能抢答器学生学院_ 自动化__________专业班级_ __学号_ ________学生姓名_ ______指导教师_ _____20 年3 月20日目录一课程设计目的........................................................................二课程设计题目系统设计................................................................2.1智能抢答器的描述及控制要求：........................................................三 PLC控制系统设计.....................................................................3.1输入输出编址........................................................................3.2选择PLC类型........................................................................3.3PLC外部接线图......................................................................3.4顺序功能图 .........................................................................3.5系统运行框图:.......................................................................3.6梯形图程序设计......................................................................3.7语句表 .............................................................................四设计总结............................................................................五参考文献............................................................................一课程设计目的无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计任务书
课程设计名称: 可编程序控制器应用技术
设计题目: 抢答器的PLC控制系统设计
设计依据、要求及主要内容:
一、实验目的
1、掌握PLC电气控制系统的设计方法。
2、掌握PLC电气系统的设计、调试方法。
二、实验设备
1、 PLC——Ⅲ型可编程控制台。
2、编程器。
3、实验导线。
4、控制要求的其它外围设备。
三、设计内容
( 一) 控制要求
设计供4组参赛队伍进行抢答的控制系统, 有数字显示和声音提示, 并设有答题时间控制。
1、参赛者只有在主持人按下开始抢答按钮后再开始抢答才有效, 否则按
抢答器按钮或一直按着抢答器按钮不放, 均不起作用。
2、在抢答时显示最先抢到的一组的组号, 扬声器响一声, 其它组均被封
锁。
3、每道答题在规定的时间10S内完成, 超时则自动取消答题资格, 显示
器数字显示0并报警一声。
4、答题完成后由主持人结束答题, 即复位, 显示器数字回到0。
( 二) I/O分配
输入: X0主持人开始抢答按钮SB0
X11主持人结束抢答按钮SB11
X1第一组抢答按钮SB1
X2第二组抢答按钮SB2
X3第三组抢答按钮SB3
X4第四组抢答按钮SB4
输出: Y0扬声器控制信号
Y1个位数字a段控制信号
Y2个位数字b段控制信号
Y3个位数字c段控制信号
Y4个位数字d段控制信号
Y5个位数字e段控制信号
Y6个位数字f段控制信号
Y7个位数字g段控制信号
( 三) 设计要求
1、画出PLC的输入输出设备的接线图;
2、使用经验设计法完成梯形图、指令表的程序设定;
3、完成程序的仿真调试和模拟试验;
4、完成设计说明书。
目录
1概述 (3)
2方案确定 (4)
3硬件参数设计 (4)
3.1 PLC的选型 (6)
3.2 I/O端口分配 (6)
3.3主要参数分析及器件选型 (7)
3.4确定外部接线方案 (8)
4软件设计 (8)
4.1设计流程图 (8)
4.2设计梯形图 (9)
5软件仿真 ......................................... 错误!未定义书签。
6实物接线 ......................................... 错误!未定义书签。
7现场调试 ......................................... 错误!未定义书签。
8心得体会 ......................................... 错误!未定义书签。
一、主要功能的概述

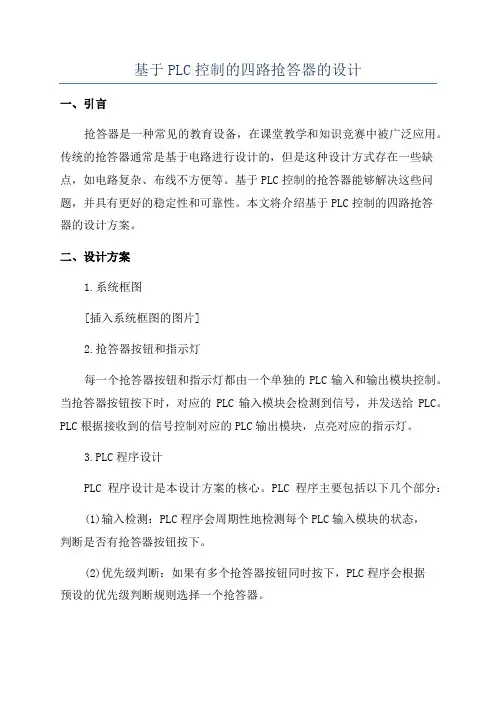

○1设计供4组参赛队伍进行抢答的控制系统, 有数字显示和声音提示, 并
设有答题时间控制。
○2参赛者只有在主持人按下开始抢答按钮后再开始抢答才有效, 否则按抢答器按钮或一直按着抢答器按钮不放, 均不起作用。
○3在抢答时显示最先抢到的一组的组号, 扬声器响一声, 其它组均被封锁。
○4每道答题在规定的时间10S内完成, 超时则自动取消答题资格, 显示器数字显示0并报警一声。
○5答题完成后由主持人结束答题, 即复位, 显示器数字回到0。
二、方案确定
经验设计法:
( 1) 分析工艺流程与控制要求, 确定输入与输出信号;
( 2) 确定输入输出接线方案;
( 3) 根据工艺流程与控制时序, 按阶段设计梯形图;
( 4) 调整优化程序结构, 并进行逻辑检查。
三、硬件设计
3.1.PLC的选型
1) 可编程序控制器的结构
PLC主要由CPU模块、输入模块、输出模块、电源模块和编程设备组成CPU相当于人的大脑, 存储器是存储文件的。
把文件扫描, 在把文件打印出来, 这是I/O的功能, 相当与人的五官。
可编程序控制器其实和微机差不多。
由微处理器( CPU) , 存储器( ROM, RAM) , 输入/输出单元( I/O) , 编程器用于用户程序的编制, 调试检查和监视, 还可经过键盘调用和显示PLC 的一些内部状态和系统参数。
电源是提供PLC的能源。
2) 可编程序控制器的特点
( 1) 、可靠性高, 抗抗干扰能力强! ( 平均无故障时间一般可达3—5万小时。
( 2) 、维修方便
( 3) 、灵活: 通用
( 4) 、功能完善
( 5) 、接线简单
( 6) 、编程简单, 使用方便。
3)可编程序控制器的工作原理
PLC的工作原理就是无限循环扫描, 扫描过程是, 初始化处理; 处理输入信号阶段; 程序处理阶段; 处理输出信号阶段。
扫描周期过程是T=( 读入一点时间*点数) +( 运算速度*程序步数) +故障诊断时间。
4)可编程序控制器应用场合
( 1 开关量逻辑控制
( 2 模拟量闭环控制
( 3 数字量智能控制
( 4 数据采集与监控
( 5 通讯, 联网及采集控制
5)可编程序控制器的分类
整体式: CPU单元, 存储器, I/O单元, 安装在同一机体内, 构成主机。
组合式: 所有单元都分散在模块上, 不同的模块能够实现不同的功能。
小型机: 控制点数100~500点左右。
( 整体试)
中形机: 控制点数500~1000点左右。
( 整体试)。
