线路设计任务书
电气工程及其自动化专业毕业课程设计任务书(综合实践)
信电工程学院电气工程及其自动化专业课程设计任务书（综合实践）课程设计的目的是通过一个实际工程的设计，巩固和加深对课程所学理论知识的理解；培养学生分析问题和独立解决实际问题的能力，理论联系实际的能力，技术与经济全面考虑问题的观点；初步学习工程经济的计算方法等。
因此，课程设计是专业课程教学中重要的实践性环节。
设计题目1：220kV降压变电站电气一次部分设计1、设计任务根据电力系统规划需新建一座220kV终端变电站。
该站建成后与A、B、C三个220kV电网系统相连并供给110、10kV近区用户供电。
2、原始资料2.1 按照规划要求该所有220kV、110kV和10kV 三个电压等级。
本期投产2台变压器预留1台变压器的扩建间隔220kV出线7回其中备用2回110kV出线10回其中备用2回10kV出线14回其中备用2回。
2.2 根据规划本所与系统的连接方式为220kV侧与A及C系统各通过2回架空线路相连与B系统通过1回架空线路相连A与B及B与C之间各有1回架空线路联络。
2.3系统阻抗220kV侧电源A、B、C三个系统容量分别为SA2000MVASB1500MVASC4000MVA系统阻抗标幺值分别为XA 0.3XB 0.4XC 0.2各电抗均以各电源容量为基值计算的标幺值110及10kV侧没有电源。
2.4 110kV侧负荷主要为工厂和地区变电站最大负荷约231MW功率因数cosφ0.9-0.8负荷同时率为0.8其中I、II级负荷占8510kV侧总负荷为12.4MW 功率因数cosφ0.9-0.8负荷同时率为0.7Ⅰ、Ⅱ级负荷占70最大一回出线负荷为2500kW所用负荷为400kVAⅠ、Ⅱ级负荷占50。
2.5 220kV和110kV侧出线主保护动作时间为0.2s后备保护时间为2s变压器主保护动作时间为0.2s后备保护时间为1s220kV和110kV侧断路器燃弧时间按0.05s考虑。
2.6 本站拟建地区位于山坡上南面靠丘陵东西北地势平坦、地质构造稳定、土壤电阻率为 1.5×102欧·米。
通信电子线路设计
课程设计任务书学生姓名： 专业班级： 指导教师： 工作单位： 信息工程学院 题 目: （1）高频小信号调谐放大器的电路设计；(2)LC 振荡器的设计；（3）高频谐振功率放大器电路设计初始条件：通信原理及高频电子线路基础知识要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1高频小信号调谐放大器的电路设计 谐振频率：o f ＝6.5MHz, 谐振电压放大倍数：dBA VO 20≥，通频带：0.7500w B K H z=，矩形系数：101.0≤r K 。
要求：放大器电路工作稳定，采用自耦变压器谐振输出回路。
2. LC 振荡器的设计：振荡频率 650o f M H z K H z =± 频率稳定度4/110o f f -∆≤⨯ 输出幅度 0.3o p p U V -≥采用西勒振荡电路，为了尽可能地减小负载对振荡电路的影响，采用了射随器作为隔离级。
3.高频谐振功率放大器电路设计：电路的主要技术指标：输出功率Po ≥125mW （设计时按200mW 计算） 工作中心频率fo=6MHz ，η>65%。
时间安排：指导教师签名： 年 月 日 系主任（或责任教师）签名： 年 月 日目录摘要 (I)Abstract (II)1.高频小信号调谐放大器的电路设计与仿真 (1)1.1 概述 (1)1.2 任务目标 (1)1.2.1主要技术指标： (1)1.2.2 基本设计条件 (1)1.3 设计过程 (2)1.3.1选定电路形式 (2)1.3.2设置静态工作点 (3)1.3.3谐振回路参数计算 (3)1.3.4 确定耦合电容与高频滤波电容： (4)1.4 单调谐高频小信号放大器电路仿真实验 (4)2.LC三点式反馈振荡器与晶体振荡器设计与制作 (6)2.1 概述 (6)2.2任务目标 (6)2.2.1主要设计技术性能指标 (6)2.2.2基本设计条件 (6)2.3设计原理 (7)2.2.1电容三点式振荡器原理工作原理分析 (7)2.4设计过程 (10)2.4.1电路结构 (10)2.4.2静态工作电流的确定 (10)2.4.3确定主振回路元器件 (11)3.高频谐振功率放大器电路设计与制作 (12)3.1概述 (12)3.2设计要求 (12)3.3参数确定 (12)3.3.1确定功放的工作状态 (12)3.3.2 基极偏置电路计算 (13)3.3.3计算谐振回路与耦合线圈的参数 (13)3.3.4 电源去耦滤波元件选择 (14)4.小结与体会 (15)5.参考文献 (15)本科生课程设计成绩评定表 (16)摘要本文对高频调谐小信号放大器，LC振荡器，高频功放电路设计原理做了简要分析，同时，研究了各个电路的参数设置方法。
列车运行图课程设计任务书及指导书
列车运行图课程设计任务书及指导书浙江师范大学工学院2011.4列车运行图课程设计任务书一、课程设计目的1、综合运用铁路行车组织理论和方法；2、熟悉设计中的基本运算和有关规定；3、进一步巩固所学的有关专业理论知识；4、初步掌握列车运行图的绘制方法；5、培养独立思考、独立工作能力。
二、课程设计任务1、铺画成棉区段列车运行图；2、计算成棉区段列车运行图指标：旅行速度、技术速度、速度系数、机车使用台数、机车周转时间、机车日车公里；3、编制成棉区段列车运行图说明书及区段客货列车时刻表。
三、课程设计原始资料1、铁路单线区段成市—棉阳，其车站、区间距离及列车区间运行时分见下表1。
注意:龙凤站只有2股道，西口站(线路所)只有1股道，在铺图时要注意列车在龙凤站不能出现3交会，所有列车经过西口站时一律通过。
2、下行方向：成市棉阳。
3、旅客列车区间运行时分均比货物列车小2min ，上下行旅客列车的起车附加时分和停车附加时分均为1min 。
4、车站间隔时间（采用半自动闭塞，各站不分上下行）：不τ=5min ，会τ=2min ，后通连τ=5min ，后停连τ=2min 。
5、货运机车在自、外段技术作业时间标准为80min ；客车机车为独立交路。
6、站内停车起动困难站：小溪站下行方向。
在小溪站，下行方向的货物列车采用通过方式，让上行的货物列车停车，其中摘挂列车和旅客列车由于载重较轻的缘故不受限制。
7、列车种类、对数、停车方案和到发时分要求见表2。
四、交付文件1、列车运行图一张，要求按规定作图，图纸整洁清晰。
2、课程设计说明书一本，主要包括以下内容：课程设计封面、课程设计任务书、列车运行图技术指标统计及分析、区段客货列车时刻表（见附件2）、列车运行图实施注意事项、设计小结（收获、体会、不足）等。
列车运行图课程设计指导书1、编制列车运行图的要求（1）保证列车运行的安全。
列车运行图必须符合《铁路技术管理规程》的有关规定严格遵守行车的作业程序和时间标准。
铁路选线设计
铁路选线课程设计题目向阳镇—东风镇铁路选线设计学院名称核资源与核燃料工程学院指导教师桂荣班级铁隧081班学号 20084630112学生姓名姜浩2010.12一． 设计任务书1.设计线为二级单线铁路，路段设计速度为80km/h 。
2.地形图比例尺1：25000，等高距5m 。
3.始点向阳镇车站，中心里程K0+000，中心设计高程35 m ，该站为会让站；终点东风镇车站，中间站，站场位置及标高自行选定。
4.运量资料（远期重车方向）：货运量12Mt/a ，货运波动系数β=1.15，通过能力储备系数α=0.2. 客车2对/d,载挂1对/d;零担1对/d;快货2对/d. 5.限制坡度i x =9‰.6.牵引种类:近期电力;远期电力.7.机车类型:近期韶山3;远期韶山3.8.到发线有效长 650m.9.最小曲线半径600m10.信联闭塞设备为半自动闭塞,t b +t h =6min. 11.近期货物列车长度计算确定. 12.车辆组成:每辆货车平均数据为:货车自重(g z )22.133t,总重(g)78.998t,净载(g j )56.865t,车辆13.914m,净载系数0.720,每延米质量(g m )5.677t/m,守车质量16t,守车长度8.8m. 13.制动装置资料:空气制动,换算制动率0.28.14.车站侧向过岔度允许值为V=45km/h;直向过岔速度取设计速度。
二. 牵引计算资料1.牵引质量计算机车类型韶山3，查表1-1的韶山3牵引性能参数Vjmin=48.0km/h 。
Fjmax=317.8KN 。
Fq=470kn 。
P=138。
Vg=100km/h 。
Lj=21.7m 车辆单位基本阻力：w '＝2.25＋0.019V ＋0.00032V 2 ＝2.25＋0.019×48＋0.00032×48 2=3.90 (N/KN)车辆采用滚动轴承；当考虑列车牵引质量时，即列车满载，所以为重车：w ''＝0.92＋0.0048V ＋0.000125V 2 ＝0.92＋0.0048×48＋0.000125×48 2=1.44(N/KN) )(14.256910)944.1(10)990.3(1383178009.0)''()'(00t gi w gi w P F G x x j y =⨯+⨯+⨯-⨯=++-=λ那么，取G=2560t G---牵引质量（t ），取10t 的整数 P----机车计算质量或其和（t ） F j ----机车计算牵引力（N ） i x ---限制坡度 g----重力加速度，取10.0m/s 2. 0w '，0w ''----计算速度下的机车，车辆基本阻力。

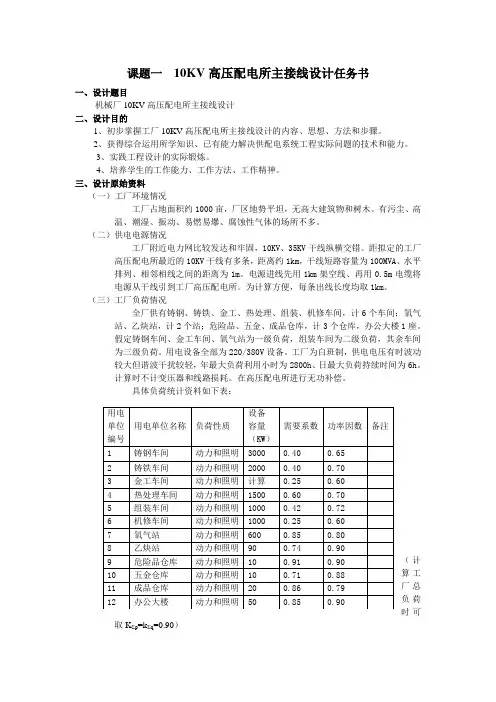

10KV高压配电所主接线设计任务书
课题一10KV高压配电所主接线设计任务书一、设计题目机械厂10KV高压配电所主接线设计二、设计目的1、初步掌握工厂10KV高压配电所主接线设计的内容、思想、方法和步骤。
2、获得综合运用所学知识、已有能力解决供配电系统工程实际问题的技术和能力。
3、实践工程设计的实际锻炼。
4、培养学生的工作能力、工作方法、工作精神。
三、设计原始资料（一）工厂环境情况工厂占地面积约1000亩，厂区地势平坦，无高大建筑物和树木。
有污尘、高温、潮湿、振动、易燃易爆、腐蚀性气体的场所不多。
（二）供电电源情况工厂附近电力网比较发达和牢固，10KV、35KV干线纵横交错。
距拟定的工厂高压配电所最近的10KV干线有多条，距离约1km，干线短路容量为100MVA、水平排列、相邻相线之间的距离为1m。
电源进线先用1km架空线、再用0.5m电缆将电源从干线引到工厂高压配电所。
为计算方便，每条出线长度均取1km。
（三）工厂负荷情况全厂供有铸钢、铸铁、金工、热处理、组装、机修车间，计6个车间；氧气站、乙炔站，计2个站；危险品、五金、成品仓库，计3个仓库，办公大楼1座。
假定铸钢车间、金工车间、氧气站为一级负荷，组装车间为二级负荷，其余车间为三级负荷。
用电设备全部为220/380V设备。
工厂为白班制，供电电压有时波动较大但谐波干扰较轻，年最大负荷利用小时为2800h、日最大负荷持续时间为6h。
计算时不计变压器和线路损耗。
在高压配电所进行无功补偿。
具体负荷统计资料如下表：（计算工厂总负荷时可取KΣp=kΣq=0.90）（四）气象资料（五）地质水文资料（六）电费制度四、设计任务1、所址及型式的选择2、主接线方案的确定3、负荷计算及无功补偿计算4、短路计算5、一次设备的选择校验6、高压电容器的选择7、进出线方式、型式、截面的选择8、配电所布置与结构的选择五、设计要求1、在规定的时间内，按照设计进程，完成规定的设计任务。
2、写出设计说明书（正文）：绪论、设计过程、结论。

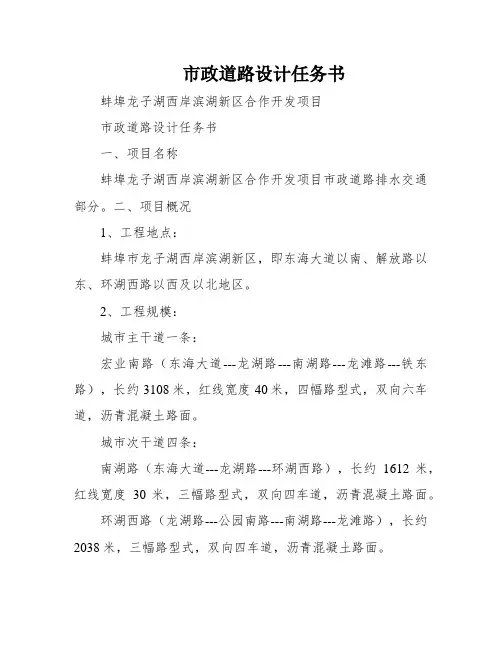

市政道路设计任务书
市政道路设计任务书蚌埠龙子湖西岸滨湖新区合作开发项目市政道路设计任务书一、项目名称蚌埠龙子湖西岸滨湖新区合作开发项目市政道路排水交通部分。
二、项目概况1、工程地点：蚌埠市龙子湖西岸滨湖新区，即东海大道以南、解放路以东、环湖西路以西及以北地区。
2、工程规模：城市主干道一条：宏业南路（东海大道---龙湖路---南湖路---龙滩路---铁东路），长约3108米，红线宽度40米，四幅路型式，双向六车道，沥青混凝土路面。
城市次干道四条：南湖路（东海大道---龙湖路---环湖西路），长约1612米，红线宽度30米，三幅路型式，双向四车道，沥青混凝土路面。
环湖西路（龙湖路---公园南路---南湖路---龙滩路），长约2038米，三幅路型式，双向四车道，沥青混凝土路面。
龙湖路（环湖西路---龙滩路），长约1646米，红线宽度30米，三幅路型式，双向四车道，沥青混凝土路面。
龙滩路（东海大道---规划路---环湖西路），长约1941米，红线宽度30米，三幅路型式，双向四车道，沥青混凝土路面。
3、工程要求：（1）、区域内共有三条水系，分别为南北向河道、东西向河道及中央景观河道，在桥涵设计中应妥善处理好跨河景观桥与沿河路的关系。
（2）、规划南片区大部分区域地势较为低洼，应结合《蚌埠市城市防洪规划》做好区域内排水规划方案以及浸水路基段设计。
（3）、充分斟酌核心区域客流出行特征，设计合理的线路平纵断面及和合理的交通配套方案，综合斟酌公交接驳及港湾处理。
（4）、本设计任务书中未尽事宜或本设计任务书中内容与相关现行工程规范、规程、技术标准有矛盾的均以相关现行工程规范、规程、技术标准为准。
三、设计内容按照国家城市道路设计规范标准完成以上五条市政道路初步设计（包含道路、雨污管线、桥涵工程、道路交通）以及设计概算、施工图设计。
4、设计深度与成果请求。
水电站电气一次部分设计任务书
水电站电气一次部分设计任务书一、目的与意义1、结合毕业设计任务，加深对所学知识内在联系的理解，并能灵活地加以综合应用。
2、根据所学的知识及课程设计任务，学会提出问题、解决问题，最终将知识转化为能力。
3、通过课程设计的实践，熟悉工程设计的全过程，掌握工程设计的思想、方法、手段，树立必要的工程概念，培养一丝不苟的求实态度。
4、掌握资料的收集、工程计算、工程技术图纸的绘制标准以及绘制方法。
设计报告的撰写等。
二、原始资料1、待建水电站概况待建水电站220KV出线3回，其中两回220KV线路与系统相连，另一回220KV线路与一220KV变电站相连。
110KV出线四回，其中两回送铜山岭有色金属矿，另两回分别送水坼口变电站和大沃集变电站。
考虑到该水电站在系统中的地位、位置，220KV及110KV出线各预留1回。
待建水电站与系统间的地理连接图见附件一。
3、其他220KV及110KV线路参数：正序电抗为0.4Ω/Km，零序电抗为正序电抗的4倍。
水电长的自用电按装机容量的0.5%考虑。
三、设计内容本课程设计的内容包括水电站电气一次部分的主要内容。
课程设计完成后所提交的毕业设计论文应包括如下内容。
1、负荷计算及主要变压器的选择；2、主接线方案设计、评价、比较与选择；3、短路设计计算过程及结果汇总表；4、主要高压电气设备的选择、校验计算及结果汇总表。
四、设计要求及注意事项1、附件一中水电站运行方式：风水季节4台机组满发，枯水季节考虑1台机组运行。
2、水电站电气主接线设计时，应至少考虑三种待选方案，经过技术性（主要是供电可靠性、运行灵活性）、经济性（主要是设备投资）比较后，确定推选方案。
3、对于推荐方案，要进行详细的短路电路计算（包括三项对称短路、单相接地短路计算），短路电流计算结果应汇总成表。
其他待选方案课不进行短路计算、电气设备的选择与校验等工作，但要给出电气主接简图。
4、对于推荐方案的电气主接线图，应在图中注明电气设备的型号、规格、参数等技术数据（相同设备可只在一处注明）。
《铁道工程方向施工组织》课程设计任务书精品教案
铁道工程施工组织课程设计任务书土建分院2013-11-20一、设计题目：某工程项目施工组织设计二、设计资料：1、工程概况：本工程位于平齐线上受水害因素的影响，原有路基受到很大的破坏，按百年一遇的洪水量重新进行设计，需加高路堤重新进行选线设计。
本工程位于平齐线K503+100~~K510+000，面向里程增加方向，新建线路在既有线路右侧，最远处距既有线路100多米，新线轨面比既有轨标高高。
新建线与既有线分别在K503+100 和K510+000处转线，在既有大江站右侧新设大江站，新建大江站仍由一条正线及一条到发线组成。
线路平面改建范围内共有四个平面曲线，曲线半径在1500~~3000米之间，很大程度上改善了线路平面条件。
2、地质资料：位于K505+550~K505+650地段及K507+020~K507+620地段位于地洼地段，需进行投石挤淤进行处理；K505+650~K507+020地段长期受水流冲刷地表有腐殖土需进行基底换填，换填深度为0.5m。
3、其他情况：公路交通相对便利，距既有线150米处有111国道。
改建地段均属于高路堤，既有地面低洼，车辆无法直接到达路基顶面，所有轨料都要从铁路运到作业现场，设置存料场和铺轨基地。
三、技术标准：1、区间轨道正线为P60钢轨，大江站内站线为P50钢轨。
道岔采用P60-1/12。
2、砼枕为砼II型轨枕，扣件为弹条I型扣件；正线轨枕根数为1840根/Km，正线道床厚度为0.5米、站外道床顶宽为3.3米、站内道床顶宽为3.1米、边坡为1：1.75，碴石0.3米、混砂0.2米；站线轨枕根数为1520根/Km站线道床顶宽为2.9m，边坡为1:1.5，采用单层面碴为碴石350mm厚；道岔为P60--1/12岔枕采用砼枕。
四、横、纵断面、平面示意图(一)横断面图6.7m路肩标高132.00 1：1.75地面标高130.50K504+1006.7m路肩标高134.00 1：1.75地面标高129.80K505+100路肩标高134.831：1.75地面标高129.506.7mK505+650腐殖土 129.00路肩标高134.831：1.75129.50 6.7mK505+650淤泥5.5 124.00反滤层0.3 路肩标高134.681：1.75129.50 6.7mK505+550淤泥5.0 124.50 反滤层0.3 投石挤淤投石挤淤路肩标高134.831：1.75129.50 6.7mK505+550淤泥5.5 124.00 反滤层0.3 投石挤淤投石挤淤路肩标高135.351：1.75地面标高130.506.7mK506+000腐殖土 130.00路肩标高136.851：1.75地面标高131.506.7mK507+000腐殖土 131.00路肩标高136.881：1.75131.00 6.7mK507+020淤泥4.0 127.00反滤层0.3 投石挤淤投石挤淤路肩标高137.001：1.75131.00 6.7mK507+620淤泥4.5126.50 反滤层0.3 投石挤淤投石挤淤路肩标高137.001：1.75地面标高132.2011.2mK508+300路肩标高137.001：1.75地面标高131.906.7mK508+100路肩标高137.001：1.75131.00 6.7mK507+100淤泥4.0127.00 反滤层0.3 投石挤淤投石挤淤（二）纵断面图路肩标高136.641：1.75地面标高135.006.7mK509+700路肩标高135.286.7mK510+000路肩标高137.001：1.75地面标高134.0011.2mK509+400路肩标高137.001：1.75地面标高133.4011.2mK509+000（三）平面示意图五、设计要求1． 根据已知资料计算本工程所需的各种材料数量，要求计算要准确。
供配电设计任务书
《供配电课程设计》任务书设计题目配电系统设计学院电气工程学院班级姓名学号指导教师时间一、设计任务1、变配电所设计变配电所设计包括以下基本内容：1) 负荷计算及无功功率补偿计算。
2) 变配电所所址和型式的选择。
3) 变电所主变压器台数、容量及类型的选择。
4) 变配电所主结线方案的设计。
5) 短路电流的计算。
6) 变配电所一次设备的选择。
2、高压配电线路设计高压配电线路设计包括以下基本内容：1) 高压配电系统方案的确定。
2) 高压配电线路的负荷计算。
3) 高压配电线路的导线和电缆的选择。
3、低压配电线路设计低压配电线路设计包括以下基本内容：1)低压配电系统方案的确定。
2)低压配电线路的负荷计算。
3)低压配电线路的导线和电缆的选择。
4)低压配电设备和保护设备的选择。
二、原始资料1、负荷状况：参照相关规范，确定车间用电负荷2、供电电源：电源进线为10KV电缆线路，经高压配电室，引至各车间变电所，上级断路器开断容量400MVA。
厂区中10KV的龙门吊、水泵为高压直供，其余为车间变电所220/380V供电。
配电室配备备用电源。
3、气象、土壤等资料：1)．海拔高度12.5m．2)．年最热月温度，平均28.2℃，平均最高32℃．3)．极端最高温度40.7℃，极端最低-14℃．4)．年雷暴日数T=36.4．5)．最热月地面下0.8m处土壤平均温度27.7℃．6)．土壤电阻率p=100Q．m．三、设计内容1、确定该厂的各级计算负荷及各负荷的等级电源进线为YJV-10kV，经高压配电室，引至各车间变电所，上级断路器开断容量400MV A。
厂区中10kV的龙门吊、水泵为高压直供，其余为车间变电所220/380V供电。
车间1旁设车间变电所一个，距总高压配电室800m，供车间1使用；车间2旁设车间变电所一个，距总高压配电室1100m，供车间2使用；2、确定该厂配电系统的接线方式根据供电要求，划分供电回路，确定整个工厂的电气主接线，画出主接线图。
110kv输电线路设计
110kv输电线路的设计摘要本设计讲述了架空输电线路设计的全部内容，主要设计步骤是按《架空输电线路设计》书中的设计步骤，和现实中的设计步骤是不一样的。
本设计包括导线、地线的比载、临界档距、最大弧垂的判断，力学特性的计算，定位排杆，各种校验，代表档距的计算，杆塔荷载的计算，接地装置的设计，金具的选取。
在本次设计中，重点是线路设计，杆塔定位和基础设计，对杆塔的组立施工进行了简要的设计，还简单地设计基础并介绍基础施工。
关键词：导线避雷线比载应力弧垂杆塔定位AbstractIn this text, it includes all the steps in of overh ead power transmission line design, ： which is Accordan ce with《the design of overhead power transmission line 》, but it is not the same with the reality .this article d iscussed the conductor and the ground wire's comparing l oad critical span .the maximum arc-perpendiculer judgeme nt .mechanics property's fixed position of shaft-tower. various checking .representative span's calculating. loa d ppplied on iron tower calculating. equipment used in t he ground connection design. metal appliance choose .In this paper, it is the focal point of line design. iron t ower design and fundament design ,at last ,it is simply introducedthe iron tower erecting's design and fundament design followed with fundament construction.Key words： conductor overhead ground wire compar ing load stress arc-perpendiculer fixed position of shaft-tower本科毕业设计（论文）题目院（系部）专业名称年级班级学生姓名指导教师年月日河南理工大学万方科技学院毕业设计（论文）任务书专业班级学生姓名一、题目二、主要任务与要求三、起止日期年月日至年月日指导教师签字（盖章）系主任签字（盖章）年月日河南理工大学万方科技学院毕业设计（论文）评阅人评语专业班级学生姓名题目评阅人签字（盖章）职称工作单位年月日河南理工大学万方科技学院毕业设计（论文）评定书专业班级学生姓名题目指导教师签字（盖章）职称年月日河南理工大学万方科技学院毕业设计（论文）答辩许可证经审查，专业班同学所提交的毕业设计（论文），符合学校本科生毕业设计（论文）的相关规定，达到毕业设计（论文）任务书的要求，根据学校教学管理的有关规定，同意参加毕业设计（论文）答辩。
