数字逻辑2013期末复习
数字逻辑期末复习题
数字逻辑期末复习题数字逻辑是电子工程和计算机科学中的基础课程，它涵盖了逻辑门、布尔代数、逻辑电路设计、触发器、计数器、寄存器以及更高级的数字系统设计等内容。
以下是一份数字逻辑期末复习题，供同学们复习参考：一、选择题1. 逻辑门中最基本的是哪种门？A. AND门B. OR门C. NOT门D. XOR门2. 布尔代数中，哪个定律表示任何变量与其自身的非的乘积总是零？A. 德摩根定律B. 布尔恒等定律C. 布尔吸收定律D. 布尔零乘定律3. 下列哪个不是组合逻辑电路的特点？A. 输出仅依赖于当前输入B. 没有记忆功能C. 输出可以延迟于输入D. 可以包含反馈回路4. 触发器的基本功能是什么？A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑运算D. 作为放大器使用5. 在数字系统中，计数器的主要作用是什么？A. 存储数据B. 计数和分频C. 执行算术运算D. 作为时钟信号源二、简答题1. 解释什么是布尔代数，并给出最基本的布尔代数运算。
2. 描述一个D触发器的工作原理及其在数字系统中的典型应用。
3. 什么是寄存器？它在计算机系统中扮演什么角色？三、计算题1. 给定逻辑表达式 \( Y = \overline{A} \cdot B + A \cdot\overline{B} \)，使用布尔代数简化该表达式。
2. 设计一个4位二进制计数器，说明其工作原理，并给出其状态转移图。
四、应用题1. 使用逻辑门设计一个3位二进制加法器，并说明其工作原理。
2. 描述一个简单的数字时钟电路设计，包括其主要组成部分和工作原理。
五、论述题1. 论述数字逻辑在现代计算机系统设计中的重要性。
2. 讨论在数字电路设计中，如何考虑和优化功耗问题。
希望这份复习题能够帮助同学们更好地准备数字逻辑的期末考试。
在复习过程中，不仅要掌握理论知识，还要通过实际的电路设计和问题解决来加深理解。
祝同学们考试顺利！。
(完整word版)数字逻辑期末复习资料
第一章数制与编码1、二、八、十、十六进制数的构成特点及相互转换；二转BCD：二B到十D到BCD，二B到十六H，二B到八O2、有符号数的编码；代码的最高位为符号位，1为负，0为正3、各种进制如何用BCD码表示；4、有权码和无权码有哪些？BCD码的分类：有权码：8421,5421,2421 无权码：余3码，BCD Gray码例：1、（1100110）B=（0001 0000 0010）8421BCD=（102）D=（66 ）H=（146）O（178）10=（10110010）2=（0001 0111 1000 ）8421BCD=（B2 ）16=（262）82、将数1101.11B转换为十六进制数为（ A ）A. D.C HB. 15.3HC. 12.E HD. 21.3H3、在下列一组数中，最大数是（A）。
A.(258)D 1 0000 0010B.(1 0000 0001 )B257C.(103)H0001 0000 0011 259D.(0010 0101 0111 )8421BCD 2574、若用8位字长来表示，（-62）D=( 1011 1110)原5、属于无权码的是（B ）A.8421 码B.余3 码和BCD Gray的码C.2421 码D.自然二进制码6、BCD码是一种人为选定的0～9十个数字的代码，可以有许多种。
（√）第二章逻辑代数基础1、基本逻辑运算和复合逻辑运算的运算规律、逻辑符号；F=AB 与逻辑乘F=A+B 或逻辑加F=A非逻辑反2、逻辑代数的基本定律及三个规则；3、逻辑函数表达式、逻辑图、真值表及相互转换；4、最小项、最大项的性质；5、公式法化简；卡诺图法化简（有约束的和无约束的）。
例：1、一个班级中有四个班委委员，如果要开班委会，必须这四个班委委员全部同意才能召开，其逻辑关系属于（ A ）逻辑关系。
A、与B、或C、非2、数字电路中使用的数制是（ A ）。
A．二进制B．八进制 C．十进制D．十六进制3、和逻辑式AB表示不同逻辑关系的逻辑式是（ B ）。

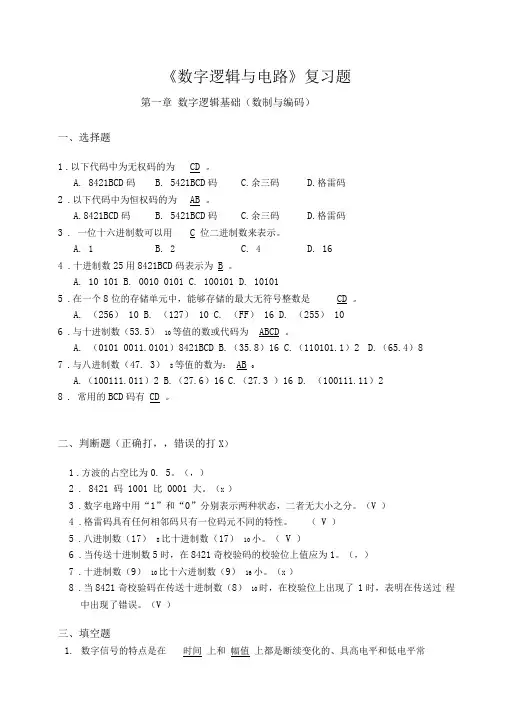

《数字逻辑与电路》复习题及答案
《数字逻辑与电路》复习题第一章数字逻辑基础（数制与编码）一、选择题1.以下代码中为无权码的为CD 。
A. 8421BCD码B. 5421BCD码C.余三码D.格雷码2.以下代码中为恒权码的为AB 。
A.8421BCD码B. 5421BCD码C.余三码D.格雷码3. 一位十六进制数可以用 C 位二进制数来表示。
A. 1B. 2C. 4D. 164.十进制数25用8421BCD码表示为B 。
A. 10 101B. 0010 0101C. 100101D. 101015.在一个8位的存储单元中，能够存储的最大无符号整数是CD 。
A. （256） 10B. （127） 10C. （FF） 16D. （255） 106.与十进制数（53.5）10等值的数或代码为ABCD 。
A. （0101 0011.0101）8421BCDB.（35.8）16C.（110101.1）2D.（65.4）87.与八进制数（47. 3）8等值的数为：AB 0A.（100111.011）2B.（27.6）16C.（27.3 ）16D. （100111.11）28. 常用的BCD码有CD 。
二、判断题（正确打，，错误的打X）1.方波的占空比为0. 5。
（，）2. 8421 码1001 比0001 大。
（X ）3.数字电路中用“1”和“0”分别表示两种状态，二者无大小之分。
（V ）4.格雷码具有任何相邻码只有一位码元不同的特性。
（ V ）5.八进制数（17）8比十进制数（17）10小。
（ V ）6.当传送十进制数5时，在8421奇校验码的校验位上值应为1。
（，）7.十进制数（9）10比十六进制数（9）16小。
（X ）8.当8421奇校验码在传送十进制数（8）10时，在校验位上出现了1时，表明在传送过程中出现了错误。
（V ）三、填空题1.数字信号的特点是在时间上和幅值上都是断续变化的、具高电平和低电平常用J 和0来表示。
2.分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电M。
数字逻辑期末复习题
数字逻辑期末复习题⼀、选择题（每⼩题2分，共20分）1．⼋进制（273）8中，它的第三位数2 的位权为___B___。
A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C BC A AB F ++=，与它功能相等的函数表达式_____B____。
A ．AB F = B ．C AB F +=C ．C A AB F +=D ．C B AB F +=3. 数字系统中，采⽤____C____可以将减法运算转化为加法运算。
A ．原码B ．ASCII 码C ．补码D ． BCD 码4．对于如图所⽰波形,其反映的逻辑关系是___B_____。
A ．与关系B ．异或关系C ．同或关系D ．⽆法判断 5．连续异或1985个1的结果是____B_____。
A ．0B ．1C ．不确定D ．逻辑概念错误6. 与逻辑函数D C B A F +++= 功能相等的表达式为___C_____。
A ． D C B A F +++= B ． D C B A F +++=C ．D C B A F = D ．D C B A F ++=7．下列所给三态门中，能实现C=0时，F=AB ；C=1时，F 为⾼阻态的逻8. 如图所⽰电路，若输⼊CP 脉冲的频率为100KHZ ，则输出Q 的频率为_____D_____。
A ． 500KHzB ．200KHzC ． 100KHzD ．50KHz9．下列器件中，属于时序部件的是_____A_____。
A ．计数器B ．译码器C ．加法器D ．多路选择器 10．下图是共阴极七段LED 数码管显⽰译码器框图，若要显⽰字符“5”，则译码器输出a ～g 应为____C______。
A ． 0100100B ．1100011C ． 1011011D ．0011011⼆、填空题（每⼩题2分，共20分）11.TTL 电路的电源是__5__V ，⾼电平1对应的电压范围是__2.4-5____V 。
数字逻辑期末考试题及答案
数字逻辑期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有选项都是答案：D2. 一个三输入的与门，当输入全为1时，输出为：A. 0B. 1C. 随机D. 无法确定答案：B3. 一个异或门的真值表中，当输入相同时，输出为：A. 1B. 0C. 随机D. 无法确定答案：B4. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. AND触发器答案：D5. 在数字电路中，同步计数器和异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 计数精度D. 计数方式答案：B6. 一个4位二进制计数器，其最大计数值为：A. 15B. 16C. 32D. 64答案：A7. 以下哪个不是数字逻辑设计中常用的简化方法？A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 逻辑表简化答案：C8. 在数字电路中，一个信号的上升沿指的是：A. 信号从0变为1的瞬间B. 信号从1变为0的瞬间C. 信号保持不变D. 信号在变化答案：A9. 一个D触发器的Q输出端在时钟信号上升沿时：A. 保持不变B. 翻转状态C. 跟随D输入端D. 随机变化答案：C10. 以下哪个不是数字逻辑中的状态机？A. Moore机B. Mealy机C. 有限状态机D. 无限状态机答案：D二、填空题（每空2分，共20分）11. 在布尔代数中，逻辑与操作用符号______表示。
答案：∧12. 一个布尔函数F(A,B,C)=A∨B∧C的最小项为______。
答案：(1,1,1)13. 在数字电路设计中，卡诺图是一种用于______的工具。
答案：布尔函数简化14. 一个4位二进制加法器的输出端最多有______位。
答案：515. 一个同步计数器在计数时，所有的触发器都______时钟信号。
答案：接收16. 一个JK触发器在J=K=1时，其状态会发生______。
《数字逻辑》——期末复习题及答案
《数字逻辑》——期末复习题及答案中国⽯油⼤学（北京）远程教育学院《数字逻辑》期末复习题⼀、单项选择题1. TTL 门电路输⼊端悬空时，应视为( )A. ⾼电平B. 低电平C. 不定D. ⾼阻2. 最⼩项D C B A 的逻辑相邻项是（）A ．ABCDB ．D BC A C ．CD AB D ．BCD A3. 全加器中向⾼位的进位1+i C 为( )A. i i i C B A ⊕⊕B.i i i i i C B A B A )(⊕+C.i i i C B A ++D.i i i B C A )(⊕4. ⼀⽚⼗六选⼀数据选择器，它应有（）位地址输⼊变量A. 4B. 5C. 10D. 165. 欲对78个信息以⼆进制代码表⽰，则最少需要（）位⼆进制码A. 4B. 7C. 78D. 106. ⼗进制数25⽤8421BCD 码表⽰为（）A.10 101B.0010 0101C.100101D.101017. 常⽤的BCD 码有（）A:奇偶校验码 B:格雷码 C:8421码 D:ASCII 码8. 已知Y A AB AB =++,下列结果中正确的是（）A:Y=A B:Y=B C:Y=A+B D: Y A B =+9. 下列说法不正确的是（）A:同⼀个逻辑函数的不同描述⽅法之间可相互转换B:任何⼀个逻辑函数都可以化成最⼩项之和的标准形式C:具有逻辑相邻性的两个最⼩项都可以合并为⼀项D:任⼀逻辑函数的最简与或式形式是唯⼀的10. 逻辑函数的真值表如下表所⽰，其最简与或式是（）A: ABC ABC ABC ++ B: ABC ABC ABC ++ C: BC AB + D: BC AC +11．以下不是逻辑代数重要规则的是( ) 。
A. 代⼊规则B. 反演规则C. 对偶规则D. 加法规则12．已知函数E)D (C B A F +?+=的反函数应该是( ) 。
A. [])E (D C B A F +?+?= B. [])E D (C B A F +?+?= C. [])E (D C B A F +?+?=D. [])E D (C B A F +?+?=13．组合逻辑电路⼀般由（）组合⽽成。
数字逻辑复习资料
数字逻辑复习资料数字逻辑复习资料数字逻辑是计算机科学中的一门基础课程，它涉及到数字信号的表示、处理和传输。
在现代社会中，数字逻辑的应用无处不在，从计算机硬件设计到电子通信，都离不开数字逻辑的支持。
因此，对于学习数字逻辑的学生来说，复习资料是非常重要的。
本文将为大家提供一些数字逻辑复习的资料和方法，希望能够帮助大家更好地掌握这门课程。
一、基础概念的复习在数字逻辑中，有一些基础概念是必须要掌握的。
首先是逻辑门，它是数字逻辑电路的基本组成单元。
逻辑门包括与门、或门、非门等，它们可以实现不同的逻辑运算。
复习时，可以通过绘制逻辑门的真值表，了解它们的输入输出关系。
另一个重要的概念是布尔代数，它是数字逻辑的理论基础。
布尔代数包括与运算、或运算、非运算等，通过这些运算可以进行逻辑推理。
复习时，可以通过解题来巩固对布尔代数的理解。
二、逻辑电路的设计与分析数字逻辑的核心内容之一是逻辑电路的设计与分析。
在设计逻辑电路时，需要根据问题的要求，选择适当的逻辑门进行组合。
而在分析逻辑电路时，需要根据输入和逻辑门的真值表，推导出输出的真值表。
复习时，可以通过练习题来提高自己的设计和分析能力。
在逻辑电路的设计与分析中，还有一些重要的概念需要复习。
例如，逻辑函数、卡诺图和最小项与最大项等。
逻辑函数是逻辑电路的输入输出关系的数学表示，它可以通过真值表或逻辑表达式来表示。
卡诺图是一种用于简化逻辑函数的图形化方法，通过卡诺图可以找到逻辑函数的最简形式。
最小项与最大项是逻辑函数的两种常见形式，它们可以相互转换，用于逻辑电路的设计与分析。
三、时序逻辑的复习时序逻辑是数字逻辑的另一个重要内容，它涉及到时钟信号和触发器等。
时序逻辑中的触发器是一种存储器件，它可以存储和传输信息。
复习时，可以通过绘制触发器的状态转换图，了解触发器的工作原理。
时序逻辑还包括时序电路的设计与分析。
在设计时序电路时，需要根据问题的要求，选择适当的触发器进行组合。
而在分析时序电路时，需要根据输入和触发器的状态转换图，推导出输出的状态转换图。
《数字逻辑》期末复习题及答案
《数字逻辑》期末复习题一、单项选择题1．以下不是逻辑代数重要规则的是( D ) 。
A. 代入规则 B. 反演规则 C. 对偶规则 D. 加法规则2．已知函数E)D (C B A F +⋅+=的反函数应该是( A ) 。
A.[])E (D C B A F +⋅+⋅= B. [])E D (C B A F +⋅+⋅= C. [])E (D C B A F +⋅+⋅= D. [])E D (C B A F +⋅+⋅=3．组合逻辑电路一般由（ A ）组合而成。
A 、门电路 B 、触发器 C 、计数器 D 、寄存器4．求一个逻辑函数F 的对偶式，可将F 中的（ A ）。
A 、“·”换成“+”，“+”换成“·”,常数中的“0”“1”互换B 、原变量换成反变量，反变量换成原变量C 、变量不变D 、常数中的“0”换成“1”，“1”换成“0”5．逻辑函数()()()()=++++=E A D A C A B A F ( A ) 。
A. AB+AC+AD+AEB. A+BCEDC. (A+BC)(A+DE)D. A+B+C+D+E6．下列逻辑电路中，不是组合逻辑电路的有（ D ） A 、译码器 B 、编码器 C 、全加器 D 、寄存器7．逻辑表达式A+BC=（ C ） A 、AB B 、A+C C 、(A+B)(A+C) D 、B+C8．在（ A ）输入情况下，“或非”运算的结果是逻辑“1”。
A.全部输入为“0”B.全部输入为“1”C.任一输入为“0”，其他输入为“1”D.任一输入为“1”9．逻辑函数()6,5,4,2m F 1∑=同 C B B A F 2+=之间关系为( A ) A.21F F = B. 21F F = C. 21F F = D.无关10．时序逻辑电路一定包含（ A ）A 、触发器B 、组合逻辑电路C 、移位寄存器D 、译码器11．时序逻辑电路中必须有（ A ）A 、输入逻辑变量B 、时钟信号C 、计数器D 、编码器12．逻辑函数()()=++++++++=C B A C B A C )B C )(A B (A F ( A ) 。
数字逻辑期末复习题
3、用2片容量为16K×8的RAM构成容量为32K×8的RAM是位扩展。
（）所选答案：错7、( 5E.C)16=（[1]）2=([2])8=([3])10=([4])8421BCD1 的指定答案： 1011110.112 的指定答案： 136.63 的指定答案： 94.754 的指定答案：(1001 0100.0111 0101)6、PROM的或阵列（存储矩阵）是可编程阵列。
（）所选答案：对2、寻址容量为16K×8的RAM需要（）根地址线。
所选答案： E. 142、格雷码具有任何相邻码只有一位码元不同的特性。
所选答案：对1、存储器的[1]和[2]是反映系统性能的两个重要指标。
1 的指定答案：存储容量2 的指定答案：存取时间3、常用的BCD 码有[1]、[2]、[3]、[4]等。
常用的可靠性代码有[5]、[6]等。
1 的指定答案： 8421BCD码2 的指定答案： 5421BCD码3 的指定答案： 2421BCD码4 的指定答案： 余3码5 的指定答案： 余3码6 的指定答案：余3循环码4、在时间和幅度上都离散的信号是数字信号，语音信号不是数字信号。
所选答案： 对问题 9 得 1 分，满分 1 分2、RAM 由若干位存储单元组成，每个存储单元可存放一位二进制信息。
（ ）所选答案： 对5、存储器字数的扩展可以利用外加译码器控制数个芯片的片选输入端来实现。
（ ）所选答案： 对1、实际中，常以字数和位数的乘积表示存储容量。
（ ） 所选答案： 对8、动态随机存取存储器需要不断地刷新，以防止电容上存储的信息丢失。
（ ）所选答案： 对10、PROM 的与陈列（地址译码器）是（ ）。
所选答案： D. 全译码不可编程阵列4、RAM 中的信息，当电源断掉后又接通，则原存的信息不会改变。
（ ） 所选答案： 错9、只读存储器ROM 中的内容，当电源断掉后又接通，存储器中的内容（ ）。
所选答案： B. 保持不变7、欲将容量为256×1的RAM扩展为1024×8，则需要控制各片选端的辅助译码器的输入端数为（）。
数字逻辑 期末考试复习资料
《数字逻辑》复习资料与逻辑表达式A+ABC 相等的式子是A。
组合逻辑电路通常由逻辑门电路组合而成。
交流电压不是数字信号。
脉冲异步时序逻辑电路不允许两个或两个以上输入信号同时为1。
格雷码不是BCD码，组合逻辑电路输出与输入的关系可用真值表描述。
基本R-S触发器对输入信号有约束。
构造1个模5同步计数器，需要3个触发器。
表示任意1位十进制数，需要4位二进制数。
n个变量组成的最小项m i，具有n个相邻最小项。
触发器有2个稳态。
实现2个4位二进制数相加的组合电路，应有5个输出函数。
组合逻辑电路中的险象是由电路中的时延引起的。
若已知XY＋YZ＋YZ=XY＋Z，判断等式(X+Y)(Y+Z)(Y+Z)=(X+Y)Z 成立的最简单方法是依据对偶规则。
全加器有2个输出端。
逻辑代数中，若有AB=A+B,则有A=B。
时序逻辑电路有记忆功能。
最简电路不一定是最佳电路。
数字电路只能处理数字信号。
二进制数+0.0001的反码为0.0001，补码为0.0001。
数字电路有或、与、非三种基本运算。
二进制数10001010对应的十六进制数为8A，八进制数为212。
逻辑函数中对于任一组输入变量，其全体最小项之和为1，最大项之积为1。
简述组合逻辑电路分析的步骤。
（1）根据逻辑电路图写出输出函数表达式。
从输入端开始往输出端逐级推导，直至得到所有与输入变量相关的输出函数表达式（2）化简输出函数表达式使用代数法、卡诺图法进行输出函数表达式化简。
（3）列出输出函数真值表根据输出函数最简表达式，列出输出函数真值表。
（4）功能评述概括出对电路逻辑功能的文字描述，并对原电路的设计方案进行评定，必要时提出改进意见和改进方案。
什么是数字电路？简述数字逻辑电路的特点。
1）数字电路：用来处理数字信号的电子线路称为数字电路。
2）数字逻辑电路的特点：（1）电路的基本工作信号是二值信号。
（2）电路中的半导体器件一般都工作在开、关状态。
（3）电路结构简单、功耗低、便于集成制造和系列化生产；产品价格低廉、使用方便、通用性好。
数字逻辑复习大纲[精选5篇]
![数字逻辑复习大纲[精选5篇]](https://img.taocdn.com/s3/m/178d3223cd1755270722192e453610661ed95ac9.png)
数字逻辑复习大纲[精选5篇]第一篇：数字逻辑复习大纲第一章基本知识一、模拟电路和数字电路的区别二、组合逻辑电路和时序逻辑电路的区别：输出只与当时的输入有关，如编码器，比较器等；输出不仅与当时的输入有关，还与电路原来的状态有关。
如：触发器，计数器，寄存器等。
三、数制及其转换1．不同的数制及其各种进制转换方法2．几种常用的编码（1）BCD码用4位二进制代码对十进制数字符号进行编码，简称为二–十进制代码，或称BCD(Binary Coded Decimal)码。
BCD码既有二进制的形式，又有十进制的特点。
常用的BCD码有8421码、5421码、2421码和余3码。
（1--1）8421码：是用4位二进制码表示一位十进制字符的一种有权码，4位二进制码从高位至低位的权依次为23、22、21、20，即为8、4、2、1,故称为8421码。
8421码中不允许出现1010～1111六种组合。
（1--2）5421码：用4位二进制码表示一位十进制字符的另一种有权码，4位二进制码从高位至低位的权依次为5、4、2、1,故称为5421码。
5421码中不允许出现0101、0110、0111和1101、1110、1111六种组合。
（1--3）2421码: 用4位二进制码表示一位十进制字符的另一种有权码，4位二进制码从高位至低位的权依次为2、4、2、1,故称为2421码。
（1--4）余3码：由8421码加上0011形成的一种无权码，由于它的每个字符编码比相应8421码多3，故称为余3码。
例如，十进制字符5的余3码等于5的8421码0101加上0011，即为1000。
（2）可靠性编码（2--1）格雷码：1.特点：任意两个相邻的数，其格雷码仅有一位不同。
2.作用：避免代码形成或者变换过程中产生的错误。
掌握二进制和格雷码的转换方法（2--2）奇偶检验码：奇偶检验码是一种用来检验代码在传送过程中是否产生错误的代码。
第二章逻辑代数一、各种逻辑代数定律二、基本逻辑运算符号三、逻辑代数的基本定理和规则三个基本运算规则1．代入规则：任何含有某变量的等式，如果等式中所有出现此变量的位置均代之以一个逻辑函数式，则此等式依然成立。
数字逻辑期末考试题
.数字逻辑考试题数字逻辑考试题(一)一、填空（共17分，每空1分）1. （1011.11）B =（ ） D =（ ）H2. （16）D =（ ）8421BCD 码。
3. 三态门的输出有 、 、 三种状态。
6. ABC C B A Y =),,( 的最简式为Y= 。
7. 由n 位寄存器组成的扭环型移位寄存器可以构成 进制计数器。
10. 四位环型计数器初始状态是1000，经过5个时钟后状态为 。
11. 在RS 、JK 、T 和D 触发器中， 触发器的逻辑功能最多。
12. 设一个包围圈所包围的方格数目为S ，消去的变量数目为N ，那么S 与N 的关系式应是 。
13. 在卡诺图化简逻辑函数时，圈1求得 的最简与或式，圈0求得 的最简与或式。
二、选择（共10分，每题1分）1. DE BC A Y +=的反函数为Y =（ ）。
A. E D C B A Y +++⋅=B. E D C B A Y +++⋅=C. )(E D C B A Y +++⋅=D. )(E D C B A Y +++⋅=3. 十进制数25用8421BCD 码表示为（ ）。
A. 10101B. 0010 0101C. 100101D. 101014. 若用1表示高电平，0表示低电平，则是（ ）。
A. 正逻辑B. 负逻辑C. 正、负逻辑D. 任意逻辑5. 下逻辑图的逻辑表达式为（ ）。
A. AC BC AB Y =B. BC AC AB Y ++=C. BC AC AB Y ++=D. BC AC AB Y =6. 三态门的逻辑值正确是指它有（ ）。
A. 1个B. 2个C. 3个D. 4个9. 组合逻辑电路在电路结构上的特点下列不正确的是（ ）。
A. 在结构上只能由各种门电路组成B. 电路中不包含记忆（存储）元件C. 有输入到输出的通路D. 有输出到输入的反馈回路10. 已知74LS138译码器的输入三个使能端（E 1=1，022==B A E E ）时，地址码A 2A 1A 0=011，则输出07~Y Y 为（ ）。
数字逻辑复习提纲
－复习提纲－第1章数字逻辑基础复习：1）P11 图1-10、P12 基本公式、P13常用公式、P15 公式化简法、P16 卡诺图化简法、例1-12) 熟练习题1～21十进制数➢组成：0、1、2、3、4、5、6、7、8、9➢进位规则：逢十进一。
➢不同位置数的权不同，可用10i表示。
➢i在(n-1)至-m间取值。
➢n为十进制数的整数位位数，➢m为小数位位数。
➢10称为基数(radix 或base)。
二进制数➢组成：0、1➢进位规则：逢二进一➢一个二进制数的最右边一位称为最低有效位，常表示为LSB(Least Significant Bit)最左边一位称为最高有效位，常表示为MSB(Most Significant Bit)。
八进制数➢组成：0、1、2、3、4、5、6、7➢进位规则：逢八进一➢权值：8i➢基数：8十六进制数➢组成：0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F➢其中A～F的等值十进制数分别为10、11、12、13、14、15➢进位规则：逢十六进一编码：是指用文字、符号、数码等表示某种信息的过程。
二进制编码：给每个外部信息按一定规律赋予二进制代码的过程。
或者说，用二进制代码表示有关对象（信号）的过程。
二－十进编码（BCD码）：用四位二进制代码表示一位十进制数的编码方式。
ASCII（American National Standard Code for Information Interchange）：美国国家信息交换标准代码的简称。
常用于通讯设备和计算机中。
二极管的开关特性：（一）二极管导通条件及导通时的特点：正向电压VF≥（二）二极管截止条件及截止时的特点：VF≤（硅管）三极管的开关特性：（一）截止、饱和的条件截止：VBE ＜0V（）饱和：IB＞IBS临界饱和：VCE=VBE（二）三极管的开关时间开启时间：ton=td+tr关闭时间：tof=ts+tf正逻辑：在状态赋值时，如果用1表示高电平，用0表示低电平，则称为正逻辑赋值，简称正逻辑。
数字逻辑期末复习题
数字逻辑期末复习题# 数字逻辑期末复习题## 第一部分：基本概念1. 定义解释：- 什么是数字逻辑？- 解释“逻辑门”和“布尔代数”的概念。
2. 逻辑门类型：- 列举常见的逻辑门类型，并简述其功能。
3. 布尔代数基本规则：- 列出布尔代数的基本运算规则。
## 第二部分：逻辑电路设计1. 电路设计原则：- 描述设计逻辑电路时应遵循的基本原则。
2. 组合逻辑电路：- 简述组合逻辑电路的特点和设计方法。
3. 时序逻辑电路：- 解释时序逻辑电路与组合逻辑电路的区别。
## 第三部分：逻辑函数简化1. 卡诺图：- 描述卡诺图的用途和基本使用方法。
2. 代数简化：- 简述如何使用代数方法简化逻辑表达式。
3. 应用实例：- 给出一个逻辑函数简化的例子，并展示简化过程。
## 第四部分：数字系统设计1. 系统设计流程：- 描述从需求分析到系统实现的整个设计流程。
2. 硬件描述语言：- 简述硬件描述语言（HDL）的作用和重要性。
3. 设计验证：- 讨论设计验证的重要性和常见的验证方法。
## 第五部分：数字逻辑在现代应用1. 计算机组成：- 描述数字逻辑在计算机组成中的应用。
2. 通信系统：- 简述数字逻辑在通信系统中的应用。
3. 自动化控制：- 讨论数字逻辑在自动化控制系统中的作用。
## 第六部分：复习题1. 选择题：- 给出几个关于逻辑门功能的选择题。
2. 简答题：- 提出几个关于逻辑电路设计的问题。
3. 计算题：- 给出需要使用卡诺图或代数方法简化的逻辑函数。
4. 应用题：- 设计一个简单的数字系统，如一个简单的加法器或计数器。
## 第七部分：案例分析1. 经典案例：- 分析一个经典的数字逻辑设计案例。
2. 问题诊断：- 描述如何诊断数字逻辑电路中的问题。
3. 改进建议：- 提供对现有数字逻辑设计的改进建议。
以上是数字逻辑期末复习题的大纲，涵盖了从基本概念到实际应用的各个方面，旨在帮助学生全面复习和准备考试。
数字逻辑期末复习资料13-14（1）
数字逻辑期末复习资料13-14（1）第一章数制与编码1、二、八、十、十六进制数的构成特点及相互转换；2、有符号数的编码；3、格雷码的特点；各种进制如何用BCD 码表示；4、有权码和无权码有哪些？例：2、将数1101.11B 转换为十六进制数为（ A ）A. D.C HB. 15.3HC. 12.E HD. 21.3H1、在下列一组数中，最大数是（C ）。
A.(258)DB.(100000001 )BC.(103)HD.(001001010111 )8421BCD 2、若用8位字长来表示，（-62）D =( 1 0111110 )原反码：11000001 补码：110000103、属于无权码的是（ B ）A.8421 码B.余3 码C.2421 码D.自然二进制码有权BCD 码有8421码、2421码、5421码，其中8421码是最常用的；无权BCD 码有余3码、格雷码4、格雷码具有任何相邻码只有一位码元不同的特性。
（ T ）5、BCD 码是一种人为选定的0～9十个数字的代码，可以有许多种。
（ F ） 6.逻辑函数)(B A A F ⊕⊕==( B )。
A.B A ⊕ B.A C.B D.B7. 已知逻辑函数C B C A AB Y ++=与其相等的函数为（ D ）。
A 、 AB B 、C A AB + C 、C B AB +D 、C AB +第二章逻辑代数基础1、基本逻辑运算和复合逻辑运算的运算规律、逻辑符号；2、逻辑代数的基本定律及三个规则；3、逻辑函数表达式、逻辑图、真值表及相互转换；4、最小项的性质；5、公式法化简；卡诺图法化简（有约束的和无约束的）。
例：1、一个班级中有四个班委委员，如果要开班委会，必须这四个班委委员全部同意才能召开，其逻辑关系属于（ A ）逻辑关系。
A、与B、或C、非2、数字电路中使用的数制是（ A ）。
A．二进制B．八进制 C．十进制D．十六进制A的最小项标准式为（ D ）。
数字逻辑复习资料
第一章绪论知识点1：编码、无权代码、有权代码知识点2：数制、进制变换知识点3：定点数、浮点数知识点4：模拟信号、数字信号、模拟电路、数字电路一、选择题1、以下代码中为无权码的为（ CD ）。
A、8421BCD码B、5421BCD码C、余三码D、格雷码2、一位十六进制数可以用（ C ）位二进制数来表示。
A、１B、２C、４D、163、十进制数25用8421BCD码表示为（ B ）。
A、10 101B、0010 0101C、100101D、101014、在一个8位的存储单元中，能够存储的最大无符号整数是（ CD ）。
A、（256）10B、（127）10C、（FF）16D、（255）105、常用的BCD码有（ CD ）。
A、奇偶校验码B、格雷码C、8421码D、余三码6、与模拟电路相比，数字电路主要的优点有（ BCD ）。
A、容易设计B、通用性强C、保密性好D、抗干扰能力强二、判断题（正确打√，错误的打×）1、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
（√）2、格雷码具有任何相邻码只有一位码元不同的特性。
（√）3、八进制数（18）8比十进制数（18）10小。
（×）4、在时间和幅度上都离散的信号是数字信号，语音信号不是数字信号。
（√）三、填空题1、数字信号的特点是在幅度上和时间上都是离散，其高电平和低电平常用 1和 0 来表示。
2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。
3、常用的BCD码有 8421BCD码、2421BCD码、5421BCD码、余三码等。
常用的可靠性代码有格雷码、奇偶校验码等。
4、（10110010.1011）2=( 262.54 )8=( B2.B )165、 ( 35.4)8 =（11101.1 ）2 =(29.5)10=(1D.8)16=(0010 100.0101)8421BCD6、(39.75 )10=（100111.11）2=(47.6)8=(27.C)167、 ( 5E.C)16=（1011110.11）2=(136.6)8=(94.75)10= (1001 0100.0111 0101)8421BCD8、( 0111 1000)8421BCD =（1001110）2=(116)8=(78)10=(4E)16第二章 逻辑代数基础知识点1：逻辑函数、逻辑函数的六种表示方式知识点2：基本的逻辑运算（与、或、非、与非、或非、与或非、异或）、逻辑运算规则 知识点3：三个定理：代入定理、反演定理、对偶定理知识点4：逻辑函数两种标准形式、逻辑函数的变换（与非－与非、或非－或非、与或非式） 知识点5：逻辑函数的公式法化简、卡若图表示和卡诺图法化简、具有无关项的卡诺图化简一、选择题1、当逻辑函数有n 个变量时，共有（ D ）个变量取值组合。
数字逻辑2013考试复习重点
分数比例：教材第 1～3 章、后续章节各约占 50%。 题型包括： 单选题（1’×15=15’） 判断题（1’×15=15’） 填空题（2’×10=20’） 综合题（5’+5’+16’+16’+8’=50’） 各章习题必须掌握。 第1章 1.1-1.2 熟练掌握 1.3 熟练掌握各种逻辑函数表示及简化方法 第2章 2.1-2.3 熟练掌握 2.4 熟练掌握组合逻辑电路的基本设计方法， 掌握利用译码器或数据选择 器实现组合逻辑电路的原理与方法。 第3章 3.1-3.2 掌握 3.3 掌握时序逻辑电路的基本分析方法。 3.4 熟练掌握寄存器、计数器的分析与设计方法，掌握用清零法和置数法 设计设计 N 进制计数器。 3.5 掌握基本的时序电路设计方法，会画状态图。 3.6 掌握各种基本概念。 第 4、5 章 Verilog 的基本概念 熟练掌握各种 Verilog 的基本操作符、常用系统任务与函数。 熟练掌握各种基本语句与编程风格。 掌握 Libero（特别是 ModelSim）的基本使用方法、流程和特点。 第6章 掌握各种基本组合电路的 Verilog 程序实现。 掌握加法器、乘法器、补码生成等电路的 Verilog 实现方法。 第7章 掌握各种基本时序电路的 Verilog 程序实现，包括各类寄存器和计数器。 熟练掌握 FSM 的概念和属性。 熟练掌握 FSM 的设计方法和 Verilog 实现（1、2、3-always） ，会根据状 态图编写程序。
考试范围包括但不限于上述知识点。 请认真复习，争取好成绩！
Hale Waihona Puke
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字逻辑 2013期末复习一一、单项选择题1、n 个变量可构成（ 3 ）个最小项。
（1）、2n （2）2n-1 （3）n2 （4）12-n2、集电极开路（OC ）门电路如下所示，该电路实现的逻辑功能是（ 1 ）。
（1）DE ABC ⋅ （2）ABCDE （3）DE ABC +（4）DE ABC ⋅3、若两个逻辑函数表达式的对偶式F`和G`相等，则逻辑函数F 和G （ 1 ）。
（1）相等 （2）不相等 （3）可能等也可能不等 （4）互补4、为了实现将D 触发器转换为JK 触发器，D 应等于（ 1 ）。
（1）Q K Q J + （2）Q K JQ ⋅+ （3）Q K Q J + （4）Q K JQ ⋅+5、构成一个6进制加法计数器，至少需要（ 2 ）个触发器。
（1）2个 （2）3个 （3）4个 （4）5个6、对同一逻辑门电路，分别使用正逻辑和负逻辑表示输入和输出之间的关系，其表达式( 2 )。
(1) 互为反函数 (2) 互为对偶式 (3)相等 (4) 答案都不对7、F （A,B,C,D)=AB+CD,它包含的最小项个数是( 3 ) (1) 2个 (2) 4个 (3) 7个 (4) 8个8、下列编码是有效余三码的是( 3 )。
(1) 1111 (2) 0000 (3) 1010 (4) 00109、F(A,B,C,D)=AB+CD ，变量A,B,C 哪个取值组合能使F=1。
( 2 ) (1) 0000 (2) 0011 (3) 0101 (4) 1010 10、八进制数（175.236）8的十六制数是( 1 )。
(1)16(7.4)D F (2)16(7.4)D E (3)16(7.4)C F (4)16(7.3)D F11、下列逻辑函数中，与（A+B ）(A+C)等价的是( 3 )。
(1) F=AB (2)F=A+B(3) A+BC (4) F= B+C12、函数F 的卡诺图如图1-1，其最简与或表达式是( 4 )。
(1)D B A D B A F +=D C A + (2)D B A D C A C B A F ++=(3)D C A D B A C B A F ++=(4)D B A D B A D B A F ++=13、4:10线译码器，输入信号端有( 4 )个。
(1)10 (2) 2 (3) 3 (4)414、用四选一数据选择器实现函数Y=0101A A A A +，应使( 1 )。
(1)D0=D2=0，D1=D3=1 (2)D0=D2=1，D1=D3=0 (3)D0=D1=0，D2=D3=1(4)D0=D1=1，D2=D3=0 15、时序电路中不可缺少的部分为( 2 )。
(1)组合电路 (2) 记忆电路 (3) 同步时钟信号 (4) 组合电路和记忆电路16、与非门构成的基本RS 触发器，欲使该触发器保持现态，即1n n Q Q +=，则输入信号应为( 2 )。
(1)S=R=0 (2)S=R=1 (3)S=1，R=0 (4)S=0，R=117、n 个触发器构成的计数器中，有效状态最多有( 4 )个。
(1)n(2)2n (3)2n-1 (4)2n18．把一个五进制计数器与一个四进制计数器串联可得到( 4 )进制计数器。
(1)4 (2)5 (3)9 (4)2019、双向数据总线常采用( 3 )构成。
(1) 数据分配器(2) 数据选择器(3)三态门(4)译码器 20、最小项ABCD 的逻辑相邻项是( 2 )。
(1)ABCD (2)ABCD (3)ABCD (4)ABCD21、 逻辑函数F （ABC ）=A ⊙C 的最小项标准式为( 3 )。
(1)F=∑（0，3）(2)C A C A F +=(3)F=m0+m2+m5+m7 (4) F=∑（0，1，6，7）22、 一个四输入端与非门，使其输出为0的输入变量取值组合有( 4 )种。
(1) 15 (2) 8 (3) 7 (4) 123、 设计一个四位二进制码的奇偶位发生器（假定采用偶检验码），需要( 3 )个异或门。
(1)2 (2) 3 (3) 4 (4) 5图1-124、某符号二进制数原码为11010,其补码为( 4 )。
(1) 01010 (2) 11010 (3) 10101 (4) 1011025、逻辑函数F1=∑m （2，3，4，5, 7，8, 9，10）,2F ABC ABCD ABC ABC ACD =++++它们之间的关系是( 4 )。
(1)12F F =(2)12F F =(3)12F F =(4)1F 、2F 互为对偶式二、填空题（共X 分，共 X 题，每题1 分）1、无符号二进制数（101101.101111）2的等值十六进制数是（ 2D.BC ）。
2、逻辑函数D C B A F ++=的反函数F =（ )(D C B A F += ）。
3、A 和B 都是逻辑变量则A+A+A +B+B+B =（ A+B ）。
4、已知函数的对偶式BC D C B A F ++='则它的原函数F=（ ))(()(C B D C B A F ++⋅+= ）。
5、用n 级触发器构成的计数器，计数容量最多可为（ 2n）。
6、M GH D C B A F +++=])[(的对偶式是( M H G D BC A F ))((+++= )。
7、逻辑代数的基本运算有(与) 、(或) 、(非) 三种。
8、（1001 1000）8421BCD =( 62 )169、有一个27种状态的编码，至少要用（ 5 ）个触发器来表示。
10、JK 触发器的特性方程为Q n+1=(n n n Q K Q J Q +=+1) , D 触发器的特性方程为Q n+1=(D)，T 触发器的特性方程为Q n+1=(nQ T ⊕) 。
11、布尔代数的基本规则有代入规则，（ 反演规则 ）和对偶规则。
12、用卡诺图法化简逻辑函数比布尔代数法更容易得到最简的逻辑函数表达式，缺点是（ 变量个数 ）受一定的限制。
13、数据分配器是一种单路输入，____多________输出的逻辑构件。
14、组合逻辑电路在结构上不存在输出到输入的___反馈_____，且电路的输出与_历史__输入状态无关。
15、采用一对一法进行状态编码时，10个状态需要用___4___个触发器实现。
16、利用并项法1=+A A ，C B A ABC +的简化表达式为__AC_____________。
19、锁存器或触发器再电路上具有两个稳定的物理状态，我们把输入信号变化之前的状态称为__现态______，输入信号变化后的状态称为___次态_____。
20、用计数器产生110010序列，至少需要____6___个触发器。
三、判断分析题（正确划上“√” ，错误划上“×”）（ × ）1、8421BCD 码具有奇偶特性。
（ × ）2、与无符号二进制数（11001011）2等值的8421BCD 码是（11001011）。
（ √ ）3、TTL 与非门电路不用的输入端可以悬空，悬空时，相当于“1”电平。
（ √ ）4、若触发器的时钟端画了“小圆圈” ，则该触发器状态的转换发生在时钟脉冲的下降沿。
（ × ）5、D 触发器特性方程D Q n =+1,这表明在任何情况下,Q 端总是和D 端的状态一样。
（ × ）6、逻辑代数中常量1大于常量0 。
（ √ ）7、F(A,B,C)=∑m （0,1,2,3,4,5,6,7）=1 。
（ √ ）8、在同一逻辑问题中，最大项Mi 的非等于最小项mi 。
（ × ）9、推拉输出电路和OC 电路间可以“线与”连接使用。
（ √ ）10、格雷码的特点是任意二个相邻码组间只有一位变化。
四、逻辑函数化简1、用公式法化简下列函数为最简与或式 （1）D D C C A B A F +⋅++⋅=1DC A BD C A B A D C C A B A D D C C A B A F +++=+++⋅=+++⋅=+⋅++⋅=1（2）))()((2D B D B C A F +++=CB AB BC AD B D B C A F +=⋅+=+++=)())()((22、用卡若图化简下列函数为最简与或式1） F(A,B,C,D)=∑m(3,6,8,9,11,12) + ∑d(0,1,2,13,14,15)2）)15,14,13,12,10,8,7,6,3,2(),,,(3∑=m D C B A F1110 1 11 1 11 1 1 011 1 00 10 11 01 00 AB CD3）DC B A ABCD C B D B A CD A C B A F+++++=D AC C B A F ++=五、组合逻辑电路题1、 根据下列电路列出函数式，并说明电路的逻辑功能。
ABC C ABC B ABC A F ⋅⋅=根据函数真值表可知，该电路是一个三数不一致判断电路。
A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1 011101 1 1 1 11 1 1 1 1 01 0 0 0 1 00 10 11 01 00 AB CD2、逻辑电路的输入信号ABC 与输出信号F 的波形如下图所示。
①列出逻辑函数F 的真值表；②写出函数的逻辑表达式；③画出相应的电路图。
ABCABCFC B A C B A F )(+=+=3、试用4选1数据选择器设计一个三变量的多数表决电路，设同意用“1”表示，不同意用“0”表示，表决通过用“1”表示，没有通过用“0”表示。
作出真值表，画出电路图。
六、触发器1、由门和触发器构成的电路如下图所示，设触发器的起始状态为“0”，试根据时钟脉冲CP和A、B的输入画出Q端的波形。
A B C F 0000 0010 0100 01111000 1011 1101 11111111110110100ABCS1 S0D0D1D2D3Z1C F七、同步时序电路1、试分析下列同步时序逻辑电路，作出方程组、状态转换表、状态转换图、时序图并说出该电路完成什么功能。
J1=K1=1,Q1n+1=Q1nJ2=K2=Q1,Q2n+1=Q1n⊕Q2nZ=Q1Q2现态次态Q2n Q1n Q2n+1Q1n+10 0 0 10 1 1 01 0 1 11 1 0 0该电路是一个模4加法计数器。
2、试用JK触发器设计一个“1001”串行序列检测器（可重叠），其输入为X，输出为Z。
作出状态转换图、状态转换表、求出激励方程和输出方程、画出电路图。
00/0 01/010/011/1A B C D E1/0 0/0 0/0 1/11/00/01/0用隐含表法化简，{A},{B,E},{C},{D}是最大等效类，用B 状态代替{B,E}，可得如下最简状态表状态编码：A=00,B=11,C=10,D=01。
