物理中考光学力学电磁学作图题大全(附解析)

作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。

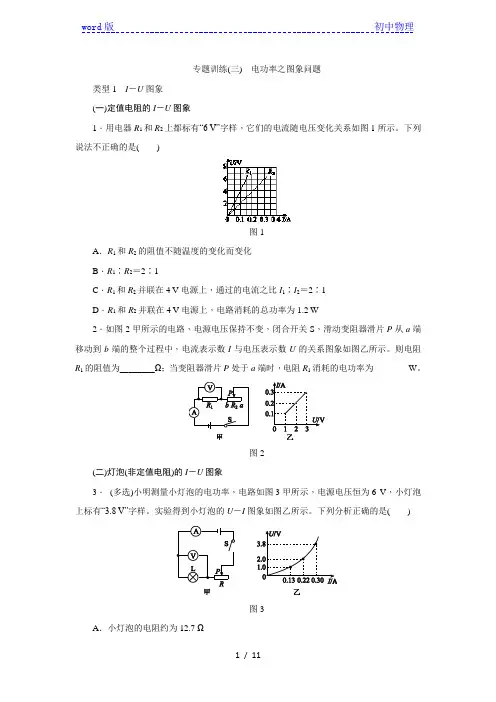

人教版九年级物理全册第十八章电功率专题训练(三) 电功率之图象问题

专题训练(三)电功率之图象问题类型1I－U图象(一)定值电阻的I－U图象1．用电器R1和R2上都标有“6 V”字样，它们的电流随电压变化关系如图1所示。

下列说法不正确的是()图1A．R1和R2的阻值不随温度的变化而变化B．R1∶R2＝2∶1C．R1和R2并联在4 V电源上，通过的电流之比I1∶I2＝2∶1D．R1和R2并联在4 V电源上，电路消耗的总功率为1.2 W2．如图2甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。

则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为________W。

图2(二)灯泡(非定值电阻)的I－U图象3．(多选)小明测量小灯泡的电功率，电路如图3甲所示，电源电压恒为6 V，小灯泡上标有“3.8 V”字样。

实验得到小灯泡的U－I图象如图乙所示。

下列分析正确的是()图3A．小灯泡的电阻约为12.7 ΩB．小灯泡的额定功率为1.14 WC．小灯泡正常发光时，滑动变阻器接入电路中的阻值为20 ΩD．小灯泡两端电压为2.0 V时，滑动变阻器消耗的电功率为0.88 W4．有两个电路元件A和B，流过元件A、B的电流与其两端电压的关系如图4甲所示。

把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4 A，则电源电压和电路的总功率分别是()图4A．4.5 V 1.8 W B．2.5 V 1.0 WC．4.5 V 1.0 W D．2.0 V0.8 W5．甲、乙两灯的额定电压均为6 V，测得两灯的电流与电压关系图象如图5所示。

甲灯正常工作时的电阻是________Ω；当乙灯的实际功率是 2.4 W时，它两端的实际电压是________V；当把甲、乙两灯串联接在7 V的电源上时，电路消耗的总功率是________W。

图56．灯泡L的电流随电压变化的图象如图6甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5 W，则电源电压是________V；再闭合开关S1，电流表的示数变化了0.1 A，则R的阻值是________Ω；通电1 min，定值电阻R 消耗的电能是________J。

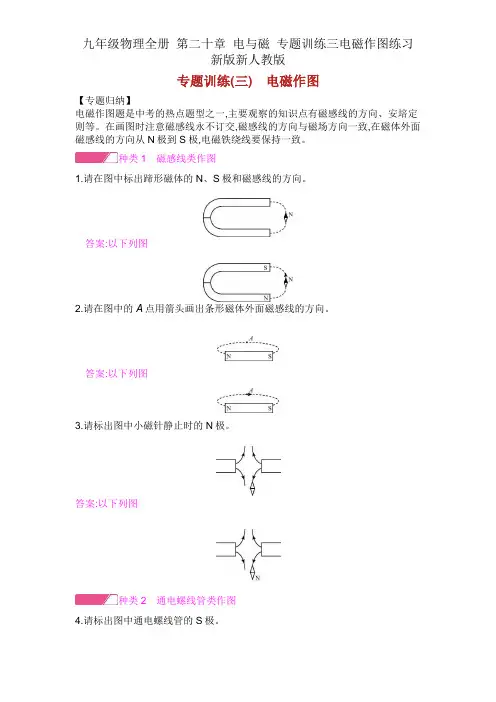

九年级物理全册第二十章电与磁专题训练三电磁作图练习新版新人教版

专题训练(三)电磁作图
【专题归纳】
电磁作图题是中考的热点题型之一,主要观察的知识点有磁感线的方向、安培定则等。

在画图时注意磁感线永不订交,磁感线的方向与磁场方向一致,在磁体外面磁感线的方向从N极到S极,电磁铁绕线要保持一致。

种类1磁感线类作图
1.请在图中标出蹄形磁体的N、S极和磁感线的方向。

答案:以下列图
2.请在图中的A点用箭头画出条形磁体外面磁感线的方向。

答案:以下列图
3.请标出图中小磁针静止时的N极。

答案:以下列图
种类2通电螺线管类作图
4.请标出图中通电螺线管的S极。

答案:以下列图
5.以下列图,是小磁针放在通电螺线管右端静止时的状况,在螺线管左侧的虚线框内标出导线中电流的方向。

答案:以下列图
6.请在图中画出通电螺线管的绕法及磁感线的方向。

答案:以下列图
种类3综合作图
7.小明自制了一个带有电磁铁的木船模型,将它放入水中飘扬,闭合开关后,船头会指向北方。

请在图中标出螺线管的N、S极和电源的正、负极。

答案:以下列图
8.以下列图,请将螺线管、电源和滑动变阻器接入电路中,使开关闭合后,螺线管与条形磁铁相互排斥,滑动变阻器的滑片P向右搬动时斥力增大。

答案:以下列图
9.某同学利用PTC电阻设计了一个“过热自动报警电路”。

将PTC电阻安装在需要探测温度的地方,当环境温度正常时,指示灯亮;当环境温度高出PTC电阻的“居里点温度”时,由于电阻变化,以致电磁铁磁性减弱,使警铃响。

请帮他将以下列图的电路连接完满。

答案:以下列图。

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。

2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。

3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。

第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。

(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。

5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。

6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。

请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。

9.请按要求作图(作图时请用刻度尺)。

(1)请你在图甲中将开关和一盏电灯的电路正确连接。

(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。

10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。

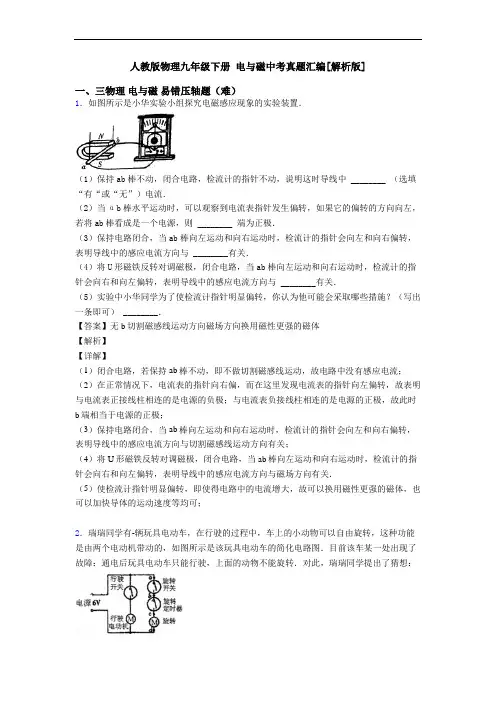

人教版物理九年级下册电与磁中考真题汇编[解析版]

人教版物理九年级下册电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；2．瑞瑞同学有-辆玩具电动车，在行驶的过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的，如图所示是该玩具电动车的简化电路图．目前该车某一处出现了故障：通电后玩具电动车只能行驶，上面的动物不能旋转．对此，瑞瑞同学提出了猜想：[猜想与假设](1)可能是旋转开关有故障；(2)可能是旋转定时器有故障；(3)可能是________有故障．瑞瑞同学利用一只电压表来判断故障的位置．[进行实验]（1）将玩具电动车装上四只新干电池，闭合旋转开关和旋转定时器；（2）将电压表一端接在d点不动，另一端依次接在a点、b点和c点，观察电压表示数． [分析与论证]（1）如果另一端接在点时电压表有示数，接在点时无示数，说明旋转开关________（选填“断路”、“短路”或“正常”）；（2）如果另一端分别接在、点时，电压表都有示数，然后改接到点，发现电压表仍然有示数，且，说明________和________正常，________有故障．[交流评估]瑞瑞将他的检修方法与小明和小华进行了交流．（1）小明说，在[进行实验]的第（2）步，只用一根导线连接、，就可以判断旋转电动机是否断路，方法是：如果旋转电动机________，就表明它是好的．（2）小华说，在[进行实验]的（2）第步，也可以用电流表检测旋转开关和旋转定时器是否损坏，方法是：将电流表接、，如果旋转电动机仍不转，表明旋转开关可能是________（好的/坏的）；再将电流表接、，判断旋转定时器的好坏；但绝对不能将电流表接到、之间，否则有可能________．【答案】旋转电动机断路旋转开关旋转定时器旋转电动机转动好的短路【解析】【分析】（1）由题知，通电后玩具电动车只能行驶，而上面的动物不能旋转，说明行驶电动机所在的支路没有问题，问题在旋转电动机所在的支路。

人教版物理九年级上学期期末复习课件之电磁学作图题

如图所示，开关断开时，小磁针静止，a端指向北方；开关闭合时，小磁针顺时针旋转90°后静止。（1）标出磁感线的方向；（2）在括号内标出电源的的正极或负极；（3）标出电磁铁右端的极性。
如图通入电流发现，小磁针静止时电流表指针反向偏转，标出电源的正、负极，螺线管的N、S极，小磁针的N、S极并完成B螺线管绕线。
期末复习之作图题
电学及磁学
1
根据电路图连实物图
依照电路图，用笔画线表示导线连接实物图。
按照图甲所示的电路图，用笔画线代替导线，将图乙所示的器材连接起来（注意实物图与电路图的对应）。
根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
2
根据实物图画电Leabharlann 图单击此处添加文本具体内容
钥匙型开关是只有在插入正确的钥匙时才能转动并闭合的开关。银行的金库大门必须同时插入两把钥匙转动，才能使控制大门的电动机（符号为M），请设计出符合这个工作的电路图。
3．如图是没有连接完整的电路，请用笔画线代替导线按要求连接完整，要求：电压表测量灯泡L1的电压，滑动变阻器滑片向右滑动时，电压表示数变小，小灯泡亮度变暗，连线不得交叉。
谢谢观看~
请在下图中画出1条能够描述通电螺线管外部磁场的磁感线。
如图所示的电路，螺线管右端放置一个小磁针，闭合开关后，用 “+”“-”标出电路中电源右端的极性；用“N”“S”标出小磁针静止时右端的磁极。
将如图所示的电磁铁的电路连接完整要求: （1）根据小磁针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）（2）在虚线框内画出电池符号；（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不能交叉）。

人教版九年级物理全一册第二十章电与磁专题训练电磁作图

专题训练电磁作图类型一磁感线类作图1.如图1所示是三个磁体相邻磁极间的磁感线分布。

请在图中标出a、b磁体的磁极,以及相邻磁极间的磁感线的方向。

图12.如图2所示,请标出蹄形磁体的N极和S极。

图23.[2019·昆明]请在图3中将小磁针的北极涂黑,并以“N”表示。

图3类型二通电螺线管类作图4.开关S闭合后通电螺线管和条形磁体A之间磁感线的形状如图4所示,请在图中标出三条磁感线的方向和条形磁体A的两个磁极。

图45.根据小磁针静止时所指的方向,在图5中画出通过小磁针中心的一条磁感线,并标出电源的正极。

图56.电磁铁通电后,小磁针静止时的指向如图6所示。

请标出:(1)磁感线的方向。

(2)电源右侧的极性(用“+”或“一”表示)。

(3)静止的小磁针右端的极性。

图67.将一个螺线管AB用单线悬挂起来,如图7所示,闭合开关,最后静止时A端指南、B端指北。

画出螺线管上的导线环绕图示,并在螺线管两端标出N、S极。

图78.根据螺线管外部小磁针静止时的指向,请在图8中标出磁感线的方向,并在括号内标出螺线管内部小磁针的N、S极。

图8类型三电磁铁、电磁继电器类作图9.将图9中的电磁铁连入你设计的电路中(在虚线框内添加电源和滑动变阻器),使得闭合开关后,小磁针静止时的指向如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。

图910.通常我们把没有铃碗的电铃叫做蜂鸣器。

请用笔画线代替导线,将图10中的元件符号连接在电磁继电器上,组成一个蜂鸣器的电路。

图10答案1.如图所示2.如图所示3.如图所示4.如图所示5.如图所示6.如图所示7.如图所示8.如图所示9.如图所示10.如图所示。

(精选)新人教版中考物理复习九年级物理20.3 小专题电磁作图练习(含答案)

小专题(二) 电磁作图专题概述电磁作图题是初中物理中考中常见的题型．作图题是物理过程的形象反映，根据题目给出的物理条件，通过作图直接作答，而不进行复杂的运算．它主要考查学生识图、作图两方面的能力，培养学生规范、准确、仔细的学习习惯．1．三类典型判定三类典型判定问题(1)根据小磁针的指向判断磁体或通电螺线管(或电磁铁)的N 、S 极，进一步判断磁感线的方向；(2)根据磁感线的方向判断磁体的磁极与小磁针的指向；(3)根据小磁针的指向判断通电螺线管(或电磁铁)中的电流方向(或电源的正、负极)，或进一步画出螺线管的绕线. 判定依据(1)同名磁极相互排斥，异名磁极相互吸引；(2)磁体外部的磁感线都是从磁体的N 极出发，回到S 极；放入磁场中某点的小磁针N 极指向与该点的磁场方向、磁感线方向一致； (3)安培定则.2.三点理解电磁继电器的作图(1)明确电磁继电器的控制电路和工作电路； (2)控制电路工作(电磁铁有磁性)的主要条件； (3)衔铁被吸下后，触点的连接方式发生的变化．专题训练类型1 判断磁体或通电螺线管(或电磁铁)的N 、S 极1．如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用N 或S 表示)并画出磁感线(每个磁极画两条)．2．(福州中考)请标出图中小磁针静止时的N 极．3．(淮安中考)在图中，标出条形磁体的N 、S 极(图中小磁针黑端为N 极)．4．(潍坊中考)在探究通电螺线管磁场的实验中，在螺线管附近放两个小磁针，硬纸板上均匀地撒满铁屑，通电后观察到小磁针静止时的指向和铁屑的排列如图甲所示．请你根据图甲所示的实验结果，在图乙中画出螺线管周围的磁感线分布情况(画出5条线)并标出螺线管的N 极和S 极．类型2 判断小磁针的指向或画磁感线方向5．(无锡中考)如图所示，根据小磁针静止时的指向，标出磁体的N 、S 极和A 点的磁场方向(用箭头表示)．6．小磁针在如图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向．7．(兰州中考)根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．8．地球周围存在着磁场——地磁场，请在图中画出地磁场的磁感线的方向．类型3判断通电螺线管(或电磁铁)中的电流方向9．(苏州中考)在图中标出通电螺线管的N极和B点的电流方向．10．如图所示为永磁体A和电磁铁B之间的磁场分布．请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“＋”“－”极．11．(雅安中考)通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向．12．(酒泉中考)请在图中小磁针左侧的括号中标出N或S极，在虚线上标出磁感线的方向．13．(广安中考)请画出图中螺线管的绕法．14．在图中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．15．(平凉中考)根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“＋”或“－”极．16．(随州中考)如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U”形，用导线在AB段绕几匝再跨到CD段绕几匝，然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A、D端标明磁极．类型4关于电磁铁、电磁继电器的作图17．(乐山中考)小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．18．给你如图所示的器材，请你设计一个温度自动报警器，要求：正常情况下灯亮，铃不响，温度升高到一定程度时，铃响，灯不亮．参考答案1. 2. 3. 4.5. 6.7.8.9.10.11.12.13.14.15.16.17.18.。

人教版九年级物理第二十章专题训练电磁作图

11．(202X•抚顺一模)如图，闭合电路开关S后，发光二极管正常发光，水平桌面上的条形磁铁受到向右的摩擦力。请标出： (1)电磁铁右端的磁极(用“N”或“S”表示)； (2)图中磁感线的方向； (3)条形磁铁右端的磁极(用“N”或“S”表示)。
电磁铁、电磁继电器类作图 12．如图所示，当给电磁铁M通电，发现弹簧开始被紧缩，过一会儿，条形磁铁和弹簧重新处于静止。此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短。请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性范围内)。
15．如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向(用箭头表示)。
16．(6分)如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整。要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。
9．(202X•营口)如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成： (1)甲通电螺线管的绕法和A点磁感线的方向； (2)乙通电螺线管电源的正、负极。
10．(202X•铁岭)电磁铁通电后，小磁针静止时的指向如图所示。请标出： (1)磁感线方向； (2)电源右侧的极性(用“＋”或“－”表示)； (3)静止的小磁针右端的极性。
谢谢观看！
通电螺线管类作图 6．(202X•葫芦岛一模)在图中用箭头标出磁感线的方向和电源的正、负极。
7．(202X•铁岭)如图所示的电磁铁吸引着一个小铁钉。请在图中画出： (1)电磁铁的N极； (2)磁感线的方向； (3)小铁钉下端的磁极。
8．(202X•葫芦岛)如图所示，闭合开关S1、S2，两电磁铁相互吸引，小磁针静止。请标出： (1)磁感线方向； (2)电源的正、负极； (3)小磁针的N极。

人教版九年级电磁学绘图题带答案

（______）
36．请标出通电螺线管两端的极性，并画出图中放置的小磁针北极在螺线管通电是的受力方向（黑色部分表示小磁针的N级）．
37．完成下列作图：
（1）如图甲，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。
（__________）
（2）如图，一束光从水中斜射入空气，画出进入空气中折射光线的大致方向。
人教版九年级电磁学绘图题带答案
学校:___________姓名：___________班级：___________
一、作图题
1．如图所示，给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止．此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短．请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性限度内)．
（______）
5．根据图中小磁针的指向，画出通电螺旋管磁感应线的方向，并标出电源的正、负极．
6．在下图中，标出磁感线的方向和小磁针的N极。
7．按照题目要求作图：
(1)如图气球在空中沿虚线做匀速直线运动，不计空气阻力，请画出气球的受力示意图．
(2)作出图中物体AB在平面镜中所成的像A′B′．
(3)根据通电螺线管左端小磁针静止时的指向标出螺线管N、S极及螺线管线圈中的电流方向．
考点：力的示意图、光的反射、磁感线的画法
12．
【详解】
（1）安培定则的内容是：伸出右手，四指指向螺线管中电流方向，大拇指所指的一端为螺线管的N极，由此可得，螺线管的上端为N极，下端为S极;
（2）开关S闭合时，通电螺线管产生磁性，吸引铁块，则铁块受到的竖直向上的磁力F和竖直向下的重力作用，力的示意图如图所示．
17．请你按要求改进如图所示的“测定油箱内油量的装置”：

2022九年级物理全册专项训练4电与磁作图新版新人教版

专项训练四电与磁作图1.请在虚线框内画出实物图的电路图。

2.现用灯L1、L2,三个开关S、S1、S2,一个电池组及导线若干组装电路,按要求设计的电路图如图甲所示。

连接的实物电路如图乙所示,请用笔画线代替导线将实物图中未连接好的导线补充完整。

连线不许交叉。

3.根据电路图连接实物图。

4.请在图中用笔画线代替导线连接电路。

要求:两灯并联,开关S同时控制两灯泡。

5.设计一个病床呼叫电路。

要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃。

请在图中连线,形成符合要求的完整电路图。

6.请以笔画线代替导线,将三孔插座、开关控制的电灯接入电路。

7.如图所示,楼梯有一电灯受控于两个开关,光线较暗且有声响时灯才亮。

其中“光控开关”在光线较暗时自动闭合,“声控开关”在有声响时自动闭合,请用笔画线代替导线把元件连在电路中。

8.根据图中已标明的磁极,在A点标出磁感线方向,在括号内标出另一磁铁的磁极。

9.指南针是我国的四大发明之一,这是我国对人类所作出的巨大贡献。

指南针利用磁场指示方向。

如图所示,地球是一个大磁体,类似条形磁体,请在图中标出地磁场的N、S 极,静止小磁针的N、S极,用箭头标出P点的地磁场方向。

10.下图是小亮探究电磁铁磁性强弱的实验电路,请根据小磁针的N极指向,标出电磁铁周围磁感线的方向,并用“+”“-”号标出电源的正、负极。

11.将一个通电螺线管AB用绝缘细线悬挂起来,如图所示,最后静止时A端指南,B端指北,请画出螺线管上的导线环绕图示。

12.如图所示,闭合电路开关后,发光二极管正常发光,水平桌面上的条形磁体受到向左的摩擦力。

请标出:(1)螺线管右端的磁极(用“N”或“S”表示);(2)图中磁感线的方向;(3)条形磁体右端的磁极(用“N”或“S”表示)。

13.如图所示的器材有电磁继电器一个,红、绿灯各一个(均为“6 V8 W”),开关一个,干电池1.5 V,蓄电池6 V,以开关来控制电路的转换,要求开关闭合绿灯亮,开关断开红灯亮。

初中(人教版)物理电磁学典型作图题备考专题训练30道(带答案)

初中物理电磁学典型作图题备考专题训练30道班级姓名得分（每题2分，共60.0分）1.学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮。

请在图中帮助他画出符合要求的电路图(导线不得交叉)。

2.如图所示，当给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止。

此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短。

请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性范围内)。

3.根据实物图在虚线框内画出对应的电路图。

4.如图，在螺线管上方用弹簧悬挂一根条形磁铁。

闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。

5.光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。

6.请根据图中所示的实物图，在方框内画出对应的电路图。

7.根据图中静止的小磁针的指向，在图中括号内标出电源的“+”“−”极。

8.如图所示，甲为一个带指示灯的“一开三孔”开关(即一个开关和一个三孔插座连在一起)实物图。

开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用。

请将图中电路连接完整。

9.如图，在螺线管上方用弹簧悬挂一根条形磁铁．闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极．10.请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。

要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。

11.请在图中用笔画线代替导线连接电路。

要求：两灯并联，开关S同时控制两盏灯泡。

12.如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。

物理人教版九年级全册电学图像

电学图像题教学检测与评价1、有两只定值电阻R A 和R B ，各自的电流与电压关系如图1中的A 、B 。

则（）A ．若将它们串联接在电源两端，R A 的电流是RB 的2倍B ．若将它们并联接在电源两端，R A 的电压是R B 的2倍C ．若将它们串联接在电源两端，R A 的电功率是R B 的2倍D ．若将它们并联接在电源两端，R A 的电功率是R B 的2倍2、灯泡L 的额定电压为6V ，小星通过实验测得其电流随电压变化的曲线如图7可知，当小灯泡L 正常发光时，通过其灯丝的电流是 A ；通过调节滑动变阻器使小灯泡两端的电压为3V ，则此时小灯泡L 消耗的实际功率为 W 。

3B,流过元件的电流与其两端电压的关系如图3（甲）所示．把它们串联在电路中，如图3（乙）所示．闭合开关S,这时电流表的示数为0. 4A,则电源电压和元件B 的电功率分别是A. 2.0V 0.8 WB. 2.5V 1.0WC. 4.5V 1.0 WD. 4.5V 1.8W4、如图(a)所示的电路中，电源电压保持不变，闭合开关S 后，滑动变阻器的滑片P 由a 端移动到b 端时，测得电阻R 两端的电压U 与通过R 的电流I 的变化关系如图(b)所示。

则电源电压为________V ，变阻器的最大阻值为________，电压表V 1示数的变化范围为_____________。

5、图4的电路中,电源电压恒定.闭合开关S 后，调节滑动变阻器，两电压表的示数随电流变化的图象如图5所示，根据图象可知： (选填“甲”或“乙”)是电压表V 2示数变化的图象，电源电压为 V ，电阻R l 的阻值为 Ω．图1图4 图5（a ）（b ）。

第20章《电与磁》作图专题练习2021-2022学年人教版物理九年级

九年级物理第20章《电与磁》作图专题练习一、磁体磁场1、磁体旁小磁针静止时所指的方向如图所示，请画出小磁针所在处磁感线的方向，并标出礁体的N、S极．(小磁针黑端为N极)2、已知磁体周围磁感线的形状或某处所放的小磁针静止的位置如下图所示．(1)在图甲中标出A、B、C三处的磁感线方向．(2)在图乙中标出A、B、C三处的小磁针静止时北极所指的方向，以及磁体的N、S极．(3)在图丙中标出小磁针的转动方向．3、如图所示是水平桌面上小磁针静止时的情形，请你在“○”中写出东、西、南、北方向．4、图丙为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。

5、如图所示为俯视图：粗糙的水平桌面上，在同一直线上相距较远地放置两个条形磁铁A、B．现在A上施加水平力F使其沿直线向磁铁B运动，假设当A运动一段时间后，两磁铁间才出现吸引力，直至它们吸在一起后共同向右运动一段时间。

若整个过程保持A做匀速直线运动。

请你画出在上述过程中，作用于磁铁A上的力F其大小随时间t变化关系的大致图象。

（只需画出一种可能的情况）二、电流磁场安培定则1、标出下列各图中通电螺线管的磁极或电流方向。

2、根据图中给出的条件画出螺线管的绕线。

3、如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。

请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极。

4、将图中的电磁铁连入你设计的电路中（在方框内完成）。

要求：电路能改变电磁铁磁性的强弱；使小磁针受力静止时（N、S）如图所示（友情提示：可用器材有滑动变阻器、干电池）。

5、用笔画线代替导线，把图中的元件连接起来(导线不准交叉)，并符合以下要求：(1)开关闭合后，通电螺线管的a端为N极，b端为S极；(2)滑动变阻器的滑片P向左移动时，电流表示数变大，通电螺线管的磁性增强。

6、如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。

2020年人教版九年级全一册物理知识点专项练习——专题二十：电和磁

2020九年级物理知识点专项练习——专题二十：电和磁【专题一：磁现象】【例1】如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将A. 互相排斥B. 互相吸引C. 既不排斥也不吸引D. 无法确定【沙场点兵】1.用细线悬挂起来能自由转动的条形磁体，静止后总能指向________方向，这是我国古代四大发明之一______的制造原理．2.探究题随着“玉兔”在月球上无法“醒来”，华夏儿女久久沉浸在祈祷中，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案：[进行猜想]洋洋的猜想：月球可能像地球一样，本身就是一个十分巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极．[设计并进行实验]洋洋和芳芳均为检验上述猜想所拟定的实验方案：洋洋：(1)取一个小磁针用细线悬挂月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场；(2)小磁针静止时，它的N极所指的方向就是“月磁”的北极．芳芳：(1)取一个小磁针用细线悬挂在月球表面附近，用手指拨动，观察它静止时N极的指向；(2)在同一地点，重复(1)实验一次，观察它静止时N 极的指向是否总是指向某一方向．[实验结论]如果观察小磁针静止时总是指向某一方向，则月球上________磁场，且小磁针静止时，它的N 极所指的方向就是“月磁”的北极．[交流评估]你认为________的设计较好．小明认为：较好的方案也存在问题；存在的问题改进：___________.3.在图中标出静止小磁针的N 、S 极．【专题二：磁场与磁感线】【例2】磁感线可以方便地描述磁场，关于磁感线的认识正确的是 A. 磁感线是由铁屑组成的B. 磁感线是磁体周围真实存在的曲线C. 磁体周围的磁感线都是从磁铁的S 极出发回到N 极D. 地磁场的磁感线是从地球南极附近出发回到北极附近【沙场点兵】1.以下正确的图是2.请标出图蹄型磁铁的N 极和S 极，并标出其中一条磁感应线的方向．3.用箭头标出磁极周围磁感线的方向．【专题三：电生磁】【例3】小军利用如图所示的装置来探究通电螺线管外部磁场的方向，请根据实验要求回答下列问题：(1)实验时，他选用小磁针的目的是为了________．(2)实验过程中，他将电池的正负极位置对调接入电路中，此操作的目的是为了研究________与__________是否有关．【沙场点兵】1.如图所示，闭合开关，通电螺线管附近的小磁针处于静止状态，则螺线管A端是__________极，电源的D端是__________极．2.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针（图中没有画出）放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化．经检查，各元件完好，电路连接无故障．（1）请你猜想小磁针指向不发生变化的原因是________．（2）写出检验你的猜想是否正确的方法：________．3.如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。

人教版九年级 2020年中考第一轮复习电磁学专题复习练习题试卷有答案

电磁学一、单选题1．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是DC A B ．异种电荷．负电荷．正电荷．同种电荷4.5 V U＝2．如图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压R300 Ω3 V，R0～是热敏电阻，其电阻随环且保持不变，电压表量程为是的定值电阻，t0)( S，则境温度变化的关系如图乙所示。

若闭合开关V BA40 150 Ω示数越小，环境温度越高．环境温度为℃时，热敏电阻阻值是．电压表D60 ℃1.5 V C ．此电路允许的最高环境温度为．电压表的最小示数是RR3，为定值电阻，S为滑动变阻器。

闭合开关．如图甲所示电路，电源两端电压保持不变，p0电路中电流表示数和电压表示数的关系如图将滑动变阻器滑片由一端移到另一端的过程中，乙所示，下列说法正确的是A0A ．当电压表示数为“零”时，电流表示数也为B．变阻器滑片向右滑动过程中，电流表读数变大C 5Ω时，变阻器阻值为．当电压表读数为2V D．变阻器由左端向右滑动过程中，电路总功率变大4．小应设计了如图所示的电路，电源电压不超过任意一盏灯泡正常工作的电压。

下列说法．正确的是（）SSSBAS闭合时，两灯泡串联，断开．．闭合、，两灯泡均不亮1221SDSLCSSL．．闭合、，电压表、电流表有示数都闭合，灯泡被短路，，断开变亮1112225．生活中随处可见的共享单车给我们生活提供了方便，但经常有人忘记上锁产生费用纠S闭合时）蜂鸣器响起，提醒锁纷．现请同学们设计一个提醒锁车电路，当车支架支起（1S ）断开）车；当车上锁（，蜂鸣器停止发声．下列电路符合要求的是（2AB．．C D．．）6．下列物品中，在通常情况下都是绝缘体的是（D CA B ．金属勺、塑料尺．铅笔芯、硬币．玻璃棒、橡胶棒．陶瓷碗、盐水20minS R7R SS，断开，通电．当闭合开关、是两个相同的电阻，，如图，电源电压不变，、21123Q SSS Q，断开，若要产生相同的热量，则需通电电路产生的热量为；同时闭合、13240min20min 10min B5min ACD．．．．8．如图，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一盏灯突然熄灭，两电表示数都增大，造成这一现象可能的原因是D B CA ．乙灯短路．乙灯断路．甲灯短路．甲灯断路9．下列有关家庭电路的说法，正确的是B A．各用电器之间是并联的．开关要接在零线上220VCD 的电压是安全电压．电能表是测量电功率的仪表．低于b SP10端移动时，下列有关电磁铁的磁性强弱和条形磁体对，当滑片向．如图，闭合开关水平地面压力大小变化判断正确的是BA．磁性减弱，压力增大．磁性减弱，压力减小DC．磁性增强，压力增大．磁性增强，压力减小11．发电机的原理与图中实验的原理相同的是电源AB．．D C．．12．下面说法中，正确的是（）A．电路中几个导体的电流强度相等，这几个导体一定是串联的B．电路中几个导体两端的电压相等，这几个导体一定是并联的．C．串联电路的总电阻，一定大于电路中的任一个电阻D．并联电路的总电阻，一定大于电路中的任一个电阻13S闭合后发生的现象是（．如图所示电路，）BA．电压表烧坏，灯不亮．电流表烧坏，灯亮DC．两表都不会烧坏，灯不亮．电流表烧坏，灯不亮14正常发光，将滑动变．如图所示的电路中，电源两端电压保持不变．开关闭合，灯LS（）阻器的滑片向右滑动，则下列说法中正确的是 PBA．电压表的示数变小，灯变暗．电压表的示数变大，灯变亮LL DC．电流表的示数变小，灯变暗．电流表的示数变大，灯变亮LL15）．把一个轻质小球靠近用丝绸摩擦过的玻璃棒，它们相互吸引，则这个球（BA ．一定不带电．一定带负电DC ．一定带正电．可能带负电，也可能不带电二、填空题16已知在下列变化过程中条形磁铁始终不动。
