中性点经电阻接地方式的适用范围及优缺点正式版

电网中性点接地方式及选择要求

电网中性点接地方式及选择要求电网中性点接地方式及选择要求三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。

中性点接地方式涉及电网的安全牢靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。

一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。

因此，在变电所的规划设计时选择变压器中性点接地方式中应进行实在分析、全面考虑。

【电网中性点接地方式及选择要求】我国110kV及以上电网一般采纳大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采纳不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压上升不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能快速动作于跳闸，切除故障，系统设备承受过电压时间较短。

因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。

6～35kV配电网一般采纳小电流接地方式，即中性点非有效接地方式。

近几年来两网改造，使中、小城市6～35kV配电网电容电流有很大的加添，如不实行有效措施，将危及配电网的安全运行。

中性点非有效接地方式重要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。

1中性点不接地方式适用于单相接地故障电容电流IC10A，以架空线路为主，尤其是农村10kV配电网。

此类型电网瞬间单相接地故障率占60%～70%，希望瞬间接地故障不动作于跳闸。

其特点为：单相接地故障电容电流IC10A，故障点电弧可以自熄，熄弧后故障点绝缘自行恢复；单相接地不破坏系统对称性，可带故障运行一段时间，保证供电连续性；【电网中性点接地方式及选择要求】通讯干扰小；单相接地故障时，非故障相对地工频电压上升31/2UC，此系统中电气设备绝缘要求按线电压的设计；当IC10A时，接地点电弧难以自熄，可能产生过电压等级相当高的间歇性弧光接地过电压，且持续时间较长，危及网内绝缘薄弱设备，继而引发两相接地故障，引起停电事故；系统内谐振过电压引起电压互感器熔断器熔断，烧毁TV，甚至烧坏主设备的事故时有发生。

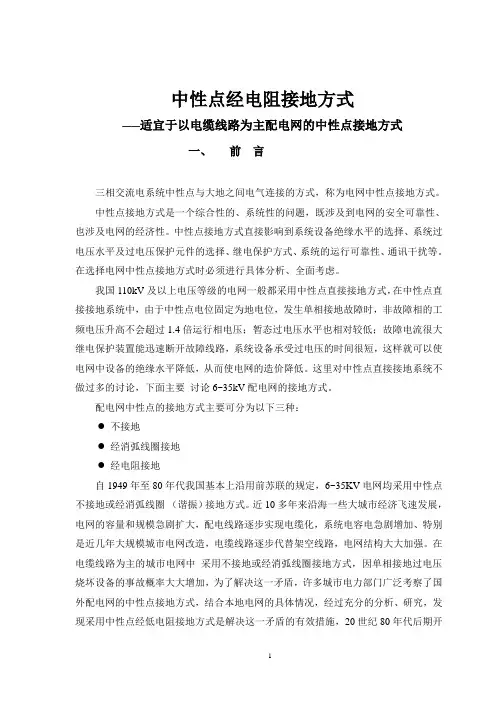

中性点经电阻接地方式

中性点经电阻接地方式——适宜于以电缆线路为主配电网的中性点接地方式一、前言三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。

中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地方式时必须进行具体分析、全面考虑。

我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。

配电网中性点的接地方式主要可分为以下三种：●不接地●经消弧线圈接地●经电阻接地自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。

近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开始在广州、深圳试用、推广，并很快推广到其他城市（如广州、深圳、珠海、上海、北京、天津、厦门、南京、苏州工业园区、无锡、讪头、惠州、顺德、东莞等），同时，也在发电厂，机场、港口、地铁、钢厂、有色金属冶炼厂等行业被广泛采用。

配电网中性点不同接地方式的优缺点

编号：SM-ZD-71752配电网中性点不同接地方式的优缺点Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改配电网中性点不同接地方式的优缺点简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

配电网中性点与参考地的电气连接方式，按运行需要可将中性点不接地、经消弧线圈接地、经（高、中、低值）电阻器接地、经低值电抗器接地及直接接地等。

这些中性点接地方式各具独有的优缺点。

1 配电网中性点不接地的优缺点配电网中性点不接地是指中性点没有人为与大地连接。

事实上，这样的配电网是通过电网对地电容接地。

中性点不接地系统主要优点：电网发生单相接地故障时稳态工频电流小。

这样·如雷击绝缘闪络瞬时故障可自动清除，无需跳闸。

·如金属性接地故障，可单相接地运行，改善了电网不间断供电，提高了供电可靠性。

·接地电流小，降低了地电位升高。

减小了跨步电压和接触电压。

减小了对信息系统的干扰。

减小了对低压网的反击等。

经济方面：节省了接地设备，接地系统投资少。

中性点不接地系统的缺点：a与中性点电阻器接地系统相比，产生的过电压高（弧光过电压和铁磁谐振过电压等），对弱绝缘击穿概率大。

b在间歇性电弧接地故障时产生的高频振荡电流大，达数百安培，可能引发相间短路。

10kV发电机组中性点经电阻接地方式

中性点经电阻接地方式——适宜于以电缆线路为主配电网的中性点接地方式一、前言三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。

中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地方式时必须进行具体分析、全面考虑。

我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。

配电网中性点的接地方式主要可分为以下三种：●不接地●经消弧线圈接地●经电阻接地自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。

近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开始在广州、深圳试用、推广，并很快推广到其他城市（如广州、深圳、珠海、上海、北京、天津、厦门、南京、苏州工业园区、无锡、讪头、惠州、顺德、东莞等），同时，也在发电厂，机场、港口、地铁、钢厂、有色金属冶炼厂等行业被广泛采用。

中性点经电阻接地方式

中性点经电阻接地方式――适宜于以电缆线路为主配电网的中性点接地方式刘同钦一、前言三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。

中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地方式时必须进行具体分析、全面考虑。

我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。

配电网中性点的接地方式主要可分为以下三种： ? 不接地 ? 经消弧线圈接地 ? 经电阻接地自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。

近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国1外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开始在广州、深圳试用、推广，并很快推广到其他城市（如广州、深圳、珠海、上海、北京、天津、厦门、南京、苏州工业园区、无锡、讪头、惠州、顺德、东莞等），同时，也在发电厂，机场、港口、地铁、钢厂、有色金属冶炼厂等行业被广泛采用。

中性点经电阻接地方式的适用范围及优缺点

中性点经电阻接地方式的适用范围及优缺点中性点经电阻接地方式，即是中性点与大地之间接人一定电阻值的电阻。

该电阻与系统对地电容构成并联回路，由于电阻是耗能元件，也是电容电荷释放元件和谐振的阻压元件，对防止谐振过电压和间歇性电弧接地过电压，有一定优越性。

中性点经电阻接地的方式有高电阻接地、中电阻接地、低电阻接地等三种方式。

这三种电阻接地方式各有优缺点，要根据具体情况选定。

对于用电容量大且以电缆线路为主的电力系统，其电容电流往往大于30A，如果采用消弧线圈接地方式，不仅调谐工作繁琐困难，故障点不易寻找，而且消弧线圈补偿量增大，使得投资增加，占地面积也随之增大。

电缆线路不宜带故障运行，采用消弧线圈可以带故障运行的优点也不能发挥，因此这样的系统常采用电阻接地。

电阻接地根据系统电容电流的不同，分为高电阻接地和中电阻接地两种情况。

(1)高电阻接地高电阻接地多用于电容电流为10A或稍大的系统内。

接地电阻的电阻值按照流经该电阻上的电流稍大于系统的接地电容电流的原则来选择。

由于接地故障时总的接地电流比较小，对电气设备和线路所产生的机械应力和热效应也比较小，同样也减少人身遭受电击的危险和靠近接地故障点的人员遭受到电弧和闪络的危险，还可以带故障继续运行2h，以便利用这段时间消除接地故障，保持系统运行的可靠性。

(2)中电阻接地中电阻接地多用于电容电流比10A大得多的系统。

接地电阻值的选择要保证继电保护有足够的灵敏度，故障时不致引起过高的过电压，也不要造成对通信线路的干扰。

有些国家对接地电阻值有较明确的规定，例如德国规定在中压电网中，该电阻值按单相接地电流Io为1000～2000A来考虑；法国则规定：以电缆为主的城市电网，按Io为1000A考虑，以架空线为主的郊区电网，则按300A 考虑。

在工业与民用的电力系统中，Io在100A及其以上者，一般可满足继电保护的要求，而且在厂区和建筑小区内，高压电力线和通信线很少会有数千米的平行线路，所以干扰问题一般不予考虑。

浅谈35kV系统中性点接地方式的应用

浅谈35kV系统中性点接地方式的应用[摘要]35kV系统中性点接地是一个综合性的技术问题，它与电力系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰（电磁环境）及接地装置等关系密切，对电力系统正常运行具有保障作用，是一个非常复杂而又至关重要的问题。

我仅就35kV系统的中性点接地方式进行一下粗劣的分析。

[关键字]35kV系统中性点接地方式应用1 前言电力系统的中性点是指星形接线的变压器或发电机的中性点。

目前电力系统中性点接地方式有两类：1）电力系统中性点直接接地（包括中性点直接接地和经小电阻接地两种方式），优点：安全性好，系统单相接地时保护装置可以立即切除故障；经济性好，中性点在任何情况下电压不会升高，且不会出现系统单相接地时弧光过电压问题，这样电力系统的绝缘水平可以按相电压考虑，经济性能好。

缺点：该系统供电可靠性差。

2）电力系统中性点不直接接地，（包括中性点不接地和中性点经消弧线圈接地两种方式）优点：供电可靠性高，缺点：经济性差，电压高的系统不宜采用，此外还易出现间歇性电弧引起的系统谐振过电压。

目前我国110kV及以上的电力系统采用中性点直接接地方式，35～60kV电力系统一般采用中性点经消弧线圈或经小电阻接地；而3～10kV电力系统一般采用中性点不接地方式。

2 35kV系统的中性点接地方式比较中性点经消弧线圈接地，在系统发生单相接地时，流过接地点的电流较小，其特点是线路发生单相接地时，可不立即跳闸，按规程规定电网可带单相接地故障运行2小时。

有足够的时间去处理故障，减少停电次数.从实际运行经验和资料表明，当接地电流小于10A时，电弧能自灭，因消弧线圈的电感的电流可抵消接地点流过的电容电流，若调节得很好时，电弧能自灭。

1）消弧线圈补偿方式有：欠补偿、全补偿和过补偿。

全补偿会造成系统串联谐振，危及电网的绝缘。

欠补偿在系统运行方式改变时，也容易造成系统串联谐振。

系统中一般不采用全补偿、欠补偿方式。

中性点接地系统分类及其优缺点

中性点接地系统分类及其优缺点中性点接地系统是电力系统中常见的一种保护措施，用于减少电力系统的短路故障时对设备和人员的损害。

中性点接地系统可以分为直接接地系统、小电阻接地系统和不对称接地系统三种类型。

不同类型的中性点接地系统具有不同的特点和优缺点。

1.直接接地系统：直接接地系统是指将电力系统的中性点与大地直接连通，并与大地形成有一定电阻的接地通路。

直接接地系统的优点包括：-设备简单：直接接地系统不需要添加额外的设备或装置，设备布置和维护较为简单。

-成本低廉：直接接地系统不需要大量的设备投资和维护费用，成本相对较低。

-适用性广泛：直接接地系统适用于大多数低电压电力系统。

直接接地系统的缺点包括：-地电压过高：直接接地系统存在着地电压过高的问题，在系统发生故障时，会导致接地电流增大，增加设备损坏的风险。

-故障隐患：直接接地系统一旦出现了接地故障，可能会导致电力系统的停运，对生产和生活造成不便。

2.小电阻接地系统：小电阻接地系统是指在中性点接地通路中添加一个小电阻，将接地电流限制在较低水平的接地系统。

小电阻接地系统的优点包括：-地电压低：相比于直接接地系统，小电阻接地系统的地电压较低，减少了设备损坏的风险。

-故障性能改善：小电阻接地系统能够提供较高的故障电流，使故障点更易于检测和定位，有利于故障的快速修复。

小电阻接地系统的缺点包括：-投资成本高：相比直接接地系统，小电阻接地系统需要添加电阻器等设备，投资成本较高。

-维护困难：小电阻接地系统的设备较多，维护和检修较为复杂，需要专业技术支持。

3.不对称接地系统：不对称接地系统是指将电力系统中性点的一相与大地直接接地，而其余相则通常通过电感、电容等器件接地。

不对称接地系统的优点包括：-地电压低：不对称接地系统能够通过合理设置接地电感和电容，将地电压限制在较低水平。

-故障定位准确：不对称接地系统能够通过检测故障电流和相位差，准确地确定故障点。

不对称接地系统的缺点包括：-技术较复杂：不对称接地系统需要精确地设置接地电感和电容，需要较高的技术水平。

发电机中性点接地方式的优缺点分析

1发电机中性点接地方式的优缺点分析发电机中性点接地的五种方式随着电力系统发电机装机容量和单机容量由小到大的不断快速增大，发电机中性点的接地方式经历了以下五种方式的变化和发展：①中性点经高电阻（发电机中性点接地电阻柜）接地；②中性点经消弧线圈（谐振）接地。

③中性点不接地；④中性点直接接地；⑤中性点经低阻抗接地；发电机中性点接地方式优缺点对于300MVA及以上的大容量发电机组，目前世界各国普遍采用的是第①种或第②种接地方式。

采用第①接地方式，中性点经高电阻接地的主要目的，是限制接地电弧重燃、中性点出现的积累性电压升高，从而降低电弧接地过电压。

发电机中性点经高电阻接地方式有许多方案，其中以单相配电变压器电阻的方案为最优。

配电变压器二次侧所接的电阻为一消能元件，可增大零序回路阻尼，抑制暂态过电压，但因此也增大了接地电流，这就要求当发电机定子绕组发生单相接地故障时能迅速切除机组。

由于此种装置简单且易于配置，故得到广泛的应用，在西方欧美国家已经形成一种使用惯例，在国内许多大型汽轮发电机组和水轮发电机也都采用配电变压器的接地方式。

但是这种接地方式的缺点是无法减小接地电容电流，而是增大接地故障电流。

因此对于大电容电流发电机，接地故障电流数倍乃至十数倍地超过发电机的安全接地电流，暂态接地电流更大，即使短时间跳开故障的发电机铁芯迭片的熔化焊接现象也很难避免，这种接地方式就难于适用了。

对于第③种不接地方式，由于发电机的中性点不接地运行，当定子绕组发生单相接地时，流过故障点的电流仅为很小的电容电流，有效地限制了接地电流的破坏作用。

到目前为止我国、前苏联及一些其他国家的电容电流较小的发电机，中性点仍采用这一不接地方式。

但是，随着机组容量的增大和运行电压的升高，当电容电流接近或达到某一临界值时，接地电弧不能自行熄灭。

电弧接地过电压又会产生新的危害。

随着机组容量的增大，铁芯烧损后果严重，允许的接地故障电流日趋减少。

所以这一不接地方式的应用，受到接地电容电流的限制。

中性点经电阻接地方式适用范围及优缺点

中性点经电阻接地方式适用范围及优缺点引言在电力系统中，中性点经过电阻接地是一种常见的接地方式。

该方式通过在中性点接入一定的电阻，以将电网中的故障电流引导到地面。

本文将讨论中性点经电阻接地方式的适用范围及其优缺点。

适用范围中性点经电阻接地方式适用于低、中压电力系统，通常是在配电系统中使用。

以下是其主要适用范围的描述：1.低电压系统：中性点经电阻接地方式在低电压系统中应用广泛。

由于低压系统的短路电流较小，接地电阻通常较大，可以有效地限制故障电流的大小。

2.中电压系统：在中电压系统中，中性点经电阻接地方式也是一种常用的接地方式。

虽然中电压系统的短路电流较高，但通过选择合适的接地电阻值，仍然可以实现可靠的故障电流引导。

3.配电系统：中性点经电阻接地方式特别适用于配电系统。

配电系统通常包含大量的变压器和负载，电流较小。

中性点经电阻接地方式能够为这些系统提供经济实用的接地方法。

优点中性点经电阻接地方式具有以下优点：1.安全性：中性点经电阻接地方式可以有效地避免电网中出现的接地故障对人员和设备的危害。

通过引导故障电流到地面，可以防止电压过高对系统的进一步损坏。

2.经济性：与其他接地方式相比，中性点经电阻接地方式具有一定的经济性。

接地电阻的选择可以根据实际需求进行，因此可以满足不同系统的接地要求，同时减少了成本。

3.灵活性：中性点经电阻接地方式具有较高的灵活性。

电阻值可以根据实际需求进行调整，以满足不同系统的接地要求。

这也使得它更易于应用于各种不同的电力系统。

缺点中性点经电阻接地方式也存在一些缺点，需注意以下方面：1.效果受限：中性点经电阻接地方式的效果受限于接地电阻的大小。

如果选择的电阻值过大，可能导致故障电流无法及时引导到地面，影响系统的安全性。

2.部分故障电流仍在系统中循环：由于接地电阻的存在，部分故障电流仍然会在系统中循环，导致接地系统的功耗增加。

这可能对系统的运行效率和能源消耗产生一定影响。

结论中性点经电阻接地方式在低、中压电力系统中应用广泛，尤其适用于配电系统。
