机械制造技术基础课程设计
机械制造基础的课程设计
机械制造基础的课程设计一、课程目标知识目标:1. 让学生掌握机械制造的基本概念、工艺过程和关键技术;2. 使学生了解不同材料在机械制造中的应用及特点;3. 帮助学生理解机械加工中常见的误差类型及影响因素;4. 引导学生掌握机械制造中质量控制的原理和方法。
技能目标:1. 培养学生运用CAD/CAM软件进行机械零件设计与加工的能力;2. 培养学生分析机械加工工艺问题,并提出合理解决方案的能力;3. 提高学生在机械制造过程中,运用测量工具进行误差检测的能力;4. 培养学生团队合作精神,提高工程实践能力和创新能力。
情感态度价值观目标:1. 培养学生对机械制造学科的兴趣,激发学习热情;2. 培养学生严谨、务实的学习态度,树立质量意识;3. 引导学生关注我国机械制造业的发展,增强民族自豪感;4. 培养学生遵守工艺纪律,养成良好的职业道德素养。
本课程针对高年级学生,结合学科特点和教学要求,旨在培养学生扎实的理论基础和实践能力,为今后从事机械制造及相关领域工作打下坚实基础。
通过本课程的学习,使学生能够掌握机械制造的基本知识和技能,提高解决实际问题的能力,培养良好的职业道德和团队合作精神。
二、教学内容本章节教学内容主要包括以下几部分:1. 机械制造概述:介绍机械制造的基本概念、发展历程、分类及应用;- 教材章节:第1章 机械制造概述2. 机械加工工艺:讲解机械加工的基本工艺过程、工艺参数选择及工艺路线设计;- 教材章节:第2章 机械加工工艺3. 机械制造材料:分析常用机械制造材料的性能、特点及应用;- 教材章节:第3章 机械制造材料4. 机械加工误差及质量控制:探讨机械加工中常见的误差类型、产生原因及质量控制措施;- 教材章节:第4章 机械加工误差及质量控制5. CAD/CAM技术:介绍CAD/CAM软件的基本功能、应用领域及在机械制造中的应用实例;- 教材章节:第5章 CAD/CAM技术6. 机械制造实例分析:分析典型机械零件的加工工艺、质量控制及生产管理;- 教材章节:第6章 机械制造实例分析教学内容按照以上安排进行,共计18个课时。
机械制造技术基础课程设计-ca6140车床法兰盘84003工艺及钻3-φ11孔夹具设计(全套图纸)
课程设计说明书专业:机械设计制造及其自动化班级:姓名:学号:指导老师:目录(自己排下)1、工艺设计说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、课程设计体会. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20第一部分 工艺设计说明书1. 零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。
本法兰盘是回转面和平面的结合,内部由阶梯孔和螺纹孔组成,其要求有较高的耐磨性,较高的强度和回转稳定性。
1.2零件技术条件分析 1)法兰盘本身精度:外圆φ8019.00-+尺寸公差等级IT11,表面粗糙度Ra 为1.6μm ,φ52029.001.0--尺寸公差等级为IT6,表面粗糙度Ra 为1.6μm ,φ1201±尺寸公差等级IT14,表面粗糙度Ra 为3.2μm ,内孔φ62015.0±公差等级为IT7,φ3602.0-+尺寸公差等级IT6,φ65表面粗糙度Ra 为1.6μm ,距离φ36002.0-+为34.580.030.0--的平面公差等级IT13。
2)位置精度,内孔φ62015.0±相对于基准面A 、B 的跳动量要求为0.04。
3)加工此零件时,应尽量统一定位基准,减少装夹次数,这样有利于保证零件的加 工精度。
1. 3零件结构工艺性分析此法兰盘是由回转面和平面组成,由零件图可知,该零件结构较为简单,但零件精度要求高,零件选用材料HT150,该材料用于强度要求不高的一般铸件,不用人工实效,有良好的减振性,铸造性能好。
对法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性,因而安排法兰盘加工过程应考虑到这些特点。
本次设计的零件图如附图:法 兰 盘2. 毛坯选择2.1毛坯类型1、根据零件材料HT150确定毛坯为铸件,由于要加工与φ3602.00+-的孔中心线距离分别为54和34.530.080.0--的两平面,若毛坯外型铸成φ120的外圆,材料浪费太严重,因此将两平面直接铸出。
机械制造技术基础课程设计指南课程设计
机械制造技术基础课程设计指南1. 课程设计的目的与意义本课程设计是为了帮助学生能够更好地掌握机械制造技术的基础知识,提高学生的实践能力,为学生未来的工作和研究打下坚实的基础。
通过完成此课程设计,学生将掌握以下技能:•能够综合应用机械制造技术的基本理论知识,进行设计与分析;•能够运用 CAD、CAM 等软件进行机械零件与总成的设计及制造工艺的规划;•掌握机械加工的基本操作与高精度机床的应用;•掌握知名机床厂商的各种机床、工具、刀具等制造商的产品,并能有效评估其适用性与可行性等。
2. 课程设计的实施步骤模块一:机械零件的设计1.学习机械零件设计的基本原理,熟悉常用的机械零件设计标准和参数。
2.运用 AutoCAD 和 SolidWorks 等 CAD 软件,绘制出具有一定难度的机械零件。
课程设计过程可以得到一定辅导,以帮助学生能够解决实际设计中的实践问题。
3.进一步优化零件图案,并选择合适的材料进行零件加工模拟。
模块二:总成的设计1.进一步学习零件设计与组装原理,熟悉组装标准与规范的基本要求。
2.运用 Pro/E 和 SolidWorks 等软件,绘制含有多个零件的总成零件,从原理、结构、装配、性能等方面进行分析与评价。
3.基于模拟,进行总成零件的设计优化和性能测试,包括机械运动和热力学性能等。
模块三:机床的实际操作1.熟悉常见的机床的各个部件的基本原理和结构特点。
2.理解机床的加工工艺,熟悉加工工艺的基本要求。
3.熟悉操作各种机床(如车床、铣床、磨床等),并通过实操来加深对工艺流程与安全操作的认知。
模块四:机床的保养和维护1.理解机床保养和维护的必要性,学习机床保养和维护的基本方法。
2.掌握机床日常保养以及部分关键机床部件的检修和维护方法,如主轴、导轨、负载轮等。
3.学习机床的常见故障和排除方法,培养基本的机床故障评价和维修能力。
3. 课程设计的考核方式本课程设计的考核方式为三步走。
第一步,通过提交课程设计报告来考核学生的理论水平和实践能力。
机械制造技术基础课程设计说明书
机械制造技术基础课程设计说明书论文题目:“轴承座”零件机械加工工艺φ42/φ47孔车夹具设计姓名:指导老师:周太平井冈山大学机电工程学院江西省吉安市青原区井冈山大学,江西吉安343009井冈山大学机械制造技术基础课程设计目录摘要 (1)第一章绪论 (2)1.1课程设计题目及目的 (2)1.2设计内容介绍 (2)1.3机构简介 (2)第二章机械加工工艺规程设计 (3)2.1 轴承座的工艺分析及生产类型的确定 (3)一.轴承座的用途 (3)二.轴承座的技术要求 (3)三.审查轴承座的工艺性 (4)2.2 确定毛坯、绘制毛坯简图 (4)一、选择毛坯 (4)二、确定毛坯的尺寸公差和机械加工余量 (5)三、绘制轴承座铸造毛坯简图 (5)2.3拟定轴承座工艺路线 (6)一、定位基准的选择 (6)二、表面加工方法的确定 (7)三、制定工艺路线 (7)2.4 机床设备及工艺设备的选用 (8)一、机床设备的选用 (8)二、工艺装备的选用 (8)第三章车床具设计 (8)3.1 车床夹具的主要类型 (9)3.2车床夹具的设计要点 (9)3.3轴承座零件的车床专用夹具的总体设计 (10)设计体会 (12)参考文献 (13)致谢 (14)摘要轴承座是用来支撑轴承的,固定轴承的外圈,仅仅让内圈转动,外圈保持不动,始终与传动的方向保持一致(比如电机运转方向),并且保持平衡;轴承座的概念就是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的成本.至于形状,多种多样,通常是一个箱体,轴承可以安装在其中。
随着科学技术的不断进步,它在国民经济中占有越来越重要的地位,发展前景十分广阔,尤其是在汽车和电子电器等高速发展的领域。
本次课程设计设计的课题就是轴承座的设计,是在学完机械制造技术基础后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。
机械制造课程设计

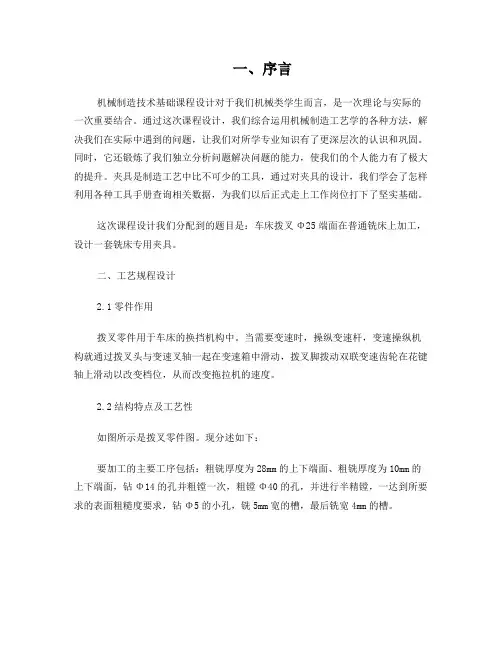

一、序言机械制造技术基础课程设计对于我们机械类学生而言,是一次理论与实际的一次重要结合。
通过这次课程设计,我们综合运用机械制造工艺学的各种方法,解决我们在实际中遇到的问题,让我们对所学专业知识有了更深层次的认识和巩固。
同时,它还锻炼了我们独立分析问题解决问题的能力,使我们的个人能力有了极大的提升。
夹具是制造工艺中比不可少的工具,通过对夹具的设计,我们学会了怎样利用各种工具手册查询相关数据,为我们以后正式走上工作岗位打下了坚实基础。
这次课程设计我们分配到的题目是:车床拨叉Φ25端面在普通铣床上加工,设计一套铣床专用夹具。
二、工艺规程设计2.1零件作用拨叉零件用于车床的换挡机构中。
当需要变速时,操纵变速杆,变速操纵机构就通过拨叉头与变速叉轴一起在变速箱中滑动,拨叉脚拨动双联变速齿轮在花键轴上滑动以改变档位,从而改变拖拉机的速度。
2.2结构特点及工艺性如图所示是拨叉零件图。
现分述如下:要加工的主要工序包括:粗铣厚度为28mm的上下端面、粗铣厚度为10mm的上下端面,钻Φ14的孔并粗镗一次,粗镗Φ40的孔,并进行半精镗,一达到所要求的表面粗糙度要求,钻Φ5的小孔,铣5mm宽的槽,最后铣宽4mm的槽。
(零件图)2.3关键表面技术要求分析这个零件要加工的主要工序包括:1、粗铣厚度为28mm的上下端面;2、粗铣厚度为10mm的上下端面;3、钻Φ14H11小孔,并粗镗一次;4、扩孔Ф40的孔,半精镗一次;5、钻Φ5小孔;6、铣宽度为5mm的槽;7、铣宽度为4mm的槽。
加工要求有:1、厚度28mm及厚度10mm的上下端面糙度为Ra12.5um;2、Φ14孔的粗糙度为Ra6.3um;3、Φ40孔的粗糙度为Ra1.6um;4、Φ5孔的的粗糙度为Ra12.5um;5、宽度为5mm的槽粗糙度为Ra12.5um;6、宽度为4mm的槽粗糙度为Ra25um;2.4工艺设计2.4.1确定生产类型生产纲领:4000~5000件/年(中批或大批生产)生产条件:中等及以上规模工厂,每日两班2.4.2选择毛坯制造方式零件的材料HT200,毛坯如图。
机械制造技术基础 齿轮课程设计
机械制造技术基础齿轮课程设计介绍本课程设计旨在帮助学生了解齿轮的基本原理和应用,并通过实际操作加深对齿轮的理解和掌握。
通过该课程设计,学生将有机会研究到齿轮的设计、制造以及相关的材料选择和加工工艺。
主题本课程设计将以以下主题为核心内容:1. 齿轮的基本概念和分类2. 齿轮的设计原理和计算方法3. 齿轮材料的选择和性能评估4. 齿轮的加工工艺和装配方法5. 齿轮传动系统的优化和应用案例分析设计要求学生需要完成以下任务:1. 选择一个特定的齿轮类型或应用场景进行研究和设计。
2. 使用齿轮设计软件或手工计算方法进行齿轮参数的计算和优化。
3. 根据设计要求选择合适的齿轮材料,并评估其性能和可行性。
4. 设计齿轮的加工工艺和装配方法,并进行相关工艺参数的选择和优化。
5. 对设计的齿轮传动系统进行性能评估和优化,并进行案例分析。
设计步骤本课程设计建议按照以下步骤进行:1. 确定设计主题和目标。
2. 深入研究齿轮的基本原理和设计方法。
3. 进行齿轮参数的计算和优化。
4. 选择合适的齿轮材料,并评估其性能和可行性。
5. 设计齿轮的加工工艺和装配方法。
6. 对设计的齿轮传动系统进行性能评估和优化。
7. 撰写课程设计报告,并进行案例分析。
实验要求学生需要参与以下实验:1. 使用齿轮设计软件或手工计算方法进行齿轮参数的计算和优化。
2. 选择合适的齿轮材料,并进行相关性能评估实验。
3. 设计齿轮的加工工艺和装配方法,并进行相关实验验证。
4. 对设计的齿轮传动系统进行性能评估和优化实验。
实验内容学生需要完成以下实验内容:1. 齿轮参数计算实验2. 齿轮材料性能评估实验3. 齿轮加工工艺实验4. 齿轮传动系统性能评估实验结论通过本课程设计,学生将对齿轮的基本原理和设计方法有更深入的了解,并具备齿轮设计和制造的基本技能。
本课程设计旨在培养学生的创新思维和解决问题的能力,为其未来的机械制造技术研究和应用奠定基础。
参考资料1. "机械制造技术基础"教材2. "机械设计"教材3. 齿轮设计手册。
机械制造技术基础课程设计
机械制造技术基础课程设计一、课程目标知识目标:1. 学生能够掌握机械制造技术的基本概念、工艺过程及常用机械加工方法。
2. 学生能够了解机械加工中材料、刀具、机床的性能及其选用原则。
3. 学生能够理解机械制造中的精度、表面质量等关键技术指标及其影响因素。
技能目标:1. 学生能够运用所学知识,分析典型机械零件的加工工艺,并进行简单的工艺设计。
2. 学生能够运用CAD/CAM软件进行零件造型、编制加工程序,具备初步的数字化制造能力。
3. 学生能够通过实践操作,掌握机械制造过程中的基本技能,具备解决实际问题的能力。
情感态度价值观目标:1. 培养学生热爱机械制造专业,增强职业认同感和责任感。
2. 培养学生严谨细致的工作态度,注重团队合作,提高沟通与协作能力。
3. 培养学生关注机械制造业的发展趋势,积极投身于技术创新,具备可持续发展意识。
本课程针对高中年级学生,结合机械制造技术基础课程特点,注重理论联系实际,突出实践性、应用性和创新性。
在教学过程中,教师应关注学生的个体差异,因材施教,激发学生的学习兴趣和潜能,使学生在掌握基本知识、技能的同时,培养良好的情感态度价值观。
通过本课程的学习,为学生未来从事机械制造及相关领域工作奠定基础。
二、教学内容本章节教学内容主要包括以下几部分:1. 机械制造技术基本概念:介绍机械制造的定义、分类、工艺过程及其在制造业中的地位与作用。
2. 常用机械加工方法:分析车削、铣削、磨削、钻孔、镗孔、刨削等加工方法的原理、特点及应用。
3. 机械加工材料、刀具与机床:讲解常用工程材料的性能、特点及应用;介绍各类刀具的结构、性能及选用原则;阐述机床的类型、性能及其在机械加工中的应用。
4. 机械制造精度与表面质量:探讨加工精度、表面粗糙度等关键技术指标,分析其影响因素及控制方法。
5. 零件加工工艺分析与设计:学习典型机械零件的加工工艺,掌握工艺规程的编制方法,进行简单的工艺设计。
6. 数字化制造技术:了解CAD/CAM软件的基本功能,学习零件造型、编制加工程序,培养学生具备初步的数字化制造能力。
机械制造技术基础课程设计
200mm 130mmm 100mm
4mm 3.5mm 4mm
±1.5mm ±1mm ±1mm
(三)绘制毛坯图 所设计的毛坯图如附页 2 的图所示。
三、工艺规程的设计
(一)定位基准的选择 1、粗基准的选择: 对于盘类零件, 通常以外圆表面作为定位基准, 这里Φ 260 外圆面和Φ 120 外圆面的余量一样, 但Φ 260 外圆面尺寸大,故选为粗基准。 2、精基准的选择 对盘类零件来讲,要求零件的端面与端面之间要平行,端面对外圆及孔要垂直,台阶轴或孔 要同轴等。因此选择精基准时,为了保证Φ 120 外圆端面和Φ 60 内孔垂直,最好在加工这两 个面时采用统一的定位基准,因此选用Φ 120 外圆面作为精基准。 (二)表面加工方法的选择 1.Φ 120 外圆面,表面粗糙度 0.8μ m—粗车→精车→精磨 2.Φ 120 外圆面端面,表面粗糙度 3.2μ m—粗车→精车 3.Φ 60H7 内孔,表面粗糙度 1.6μ m—粗镗→精镗 4.Φ 260 外圆面,表面粗糙度 6.3μ m—粗车→精车 5.Φ 200 内孔,表面粗糙度 6.3μ m—粗镗→精镗 6.Φ 200 内孔内端面,表面粗糙度 6.3μ m—粗镗→精镗 7.2*1 圆槽,表面粗糙度 6.3μ m—精车 8.Φ 260 外圆端面,表面粗糙度 6.3μ m (三)工艺路线的拟定 拟定的工艺路线过程如附页 3 的图所示。 —粗车→精车
0.03 600 mm 0.3 590 mm
1.5mm
57 1.5mm
五、加工设备及刀、夹、量具等工艺装备的选择
1.工序 15 粗车:
1)粗车Φ 120 端面;2)粗镗Φ 60 内孔; 3)粗车Φ 120 外圆; 4)粗车Φ 260 外圆台阶端 面;5)倒角; 机床:CA6140 普通车床 夹具:三爪卡盘 各工步刀具、量具、切削用量如下: 工步 1)粗车Φ120 端面 a)刀具:K30,45°外圆车刀、刀杆尺寸 16*25mm Kr=45° Kr´=45° r0=10° λ s=0° rε =2.0 b)量具:游标卡尺 c)切削用量: A:由于 Ra 为 3.2,余量为 z=4mm,选被吃刀量 asp=3mm B:进给量 f=0.8(mm/r)见【2】表 7-15 C:切削速度 刀具耐用度 t=60min(车刀后刀面最大磨损限度为 1mm) 【3】表 1.9
机械制造技术基础课程设计--长轴讲解
湖南科技大学《机械设计制造技术基础》课程设计课题名称:长传动轴机械加工工艺规程设计班级:机械设计制造及其自动化姓名:学号:指导老师:成绩:学院2015 年7月目录一.课程设计的目的生产纲领的计算与生产类型的确定.。
.。
..1.课程设计的目的。
.。
..。
....。
..。
.。
.。
.。
.。
.。
.。
.。
2.生产类型的确定生产纲领的计算。
...。
.。
....。
.。
....。
.。
..二.长传动轴的工艺分析...。
.。
......。
.。
..。
.....。
..。
....。
.。
.1长传动轴的用途。
.。
.。
.。
...。
....。
..。
.。
...。
....。
2长传动轴的技术要求。
.。
.。
.。
...。
...。
.。
..。
.。
..。
.。
..。
3审查长传动轴的工艺性...。
.。
.。
..。
..。
.。
..。
..。
.。
.。
..。
.。
三. 确定毛坯、绘制毛坯简图。
.。
..。
.。
..。
.。
...。
...1选择毛坯。
.。
....。
..。
.。
.。
..。
..。
...。
.。
.。
...。
.......2确定毛胚的尺寸公差及机械加工余量。
....。
.。
.。
...。
.。
.。
3绘制长传动轴锻造毛坯简图。
..。
..。
..。
.。
.......。
.。
..。
.。
四。
拟定长传动轴工艺路线。
.....。
....。
..。
.。
..。
.。
.。
1定位基准的选择。
..。
..。
.。
.。
.。
....。
.。
....。
..。
...。
2各表面加工方案的确定.。
.。
.。
...。
.。
.。
...。
..。
.。
.。
.。
.。
3加工阶段的划分。
.....。
..。
.。
..。
..。
.。
...。
.。
..4工序的集中与分散....。
....。
.。
..。
....。
...。
....。
5工序顺序的安排.。
.。
.....。
..。
...。
.。
...。
......。
.......6机床设备及工艺装备的选用。
.。
.。
.....。
.。
.....。
...。
7确定工艺路线..。
...。
.。
...。
.。
.。
...。
..。
.。
机械制造技术基础(课程设计)减速器传动轴设计1.
机械制造技术基础课程设计设计题目: 减速器传动轴学校: 陕西科技大学学院: 机电学院专业类别: 机械设计制造及其自动化班级: 机械046**: ***学号: ************: **起始日期: 2007年1月9 日完成日期: 2007年1月25 日成绩:传动轴零件的加工工艺规程 1机械制造课程设计题目:设计“减速器传动轴”零件的机械加工工艺规程(年产量为5000件)内容:(1)零件图 1张(A3)(2)毛坯图 1张(A3)(3)工序简图 1张(A2)(4)工序卡片 2张(5)课程设计说明书 1份班级:机械046学生:杨孟博指导教师:张斌学号: 514046272007年 1月25日陕西科技大学课程设计说明书 2目录1 设计说明 (4)1.1题目所给的零件是传动轴 (4)1.2 零件的工艺分析 (4)1.3 其主要加工表面位置要求 (4)1.4零件的材料 (4)2 工艺规程的设计 (5)2.1 零件表面加工方法的选择 (5)2.2制定工艺路线 (6)3 机械加工余量﹑工序尺寸及毛坯尺寸的确定 (6)3.1 确定加工余量 (6)3.2 确定毛坯尺寸 (7)4 确定切削用量及基本工时 (8)4.1 车两端面 (9)4.2 计算切削用量 (9)5: 选择量具 (15)5.1 选择刀具 (15)5.2 选择量具 (15)6:总结 (16)7:参考文献 (17)传动轴零件的加工工艺规程 3 机械制造基础课程设计说明书本次设计是在基本学完大学基础课,技术基础课以及大部分专业课后进行的。
是在毕业设计之前做的较全面较深入地对所学各课程进行的综合性复习及应用。
为我提供了一次理论联合实际训练的机会,在我的大学生涯中占有非常重要的地位。
我希望通过本次课程设计对自己的综合性训练,从中锻炼自己的独立思考问题,解决问题的能力,为今后的自己未来生活及工作打下一个良好的基础。
但由于能力有限,此设计难免有不宜之处。
恳请各位老师及同学给予指教。
课程设计机械制造基础
课程设计机械制造基础一、课程目标知识目标:1. 让学生掌握机械制造的基本概念、工艺过程和常用设备,理解各种加工方法的原理及其适用范围。
2. 使学生了解机械零件的加工质量要求,掌握影响加工质量的主要因素。
3. 引导学生认识金属材料在机械制造中的应用,了解其性能特点。
技能目标:1. 培养学生运用机械制造基本知识,分析并解决实际工程问题的能力。
2. 提高学生实际操作技能,熟练使用机械制造相关设备,进行简单的零件加工。
3. 培养学生查阅资料、自主学习的能力,为后续课程打下基础。
情感态度价值观目标:1. 培养学生热爱机械制造专业,树立正确的专业思想。
2. 增强学生的团队合作意识,培养严谨的工作作风和责任感。
3. 引导学生关注机械制造业的发展,激发创新精神,提高环保意识。
本课程针对初中生特点,注重理论与实践相结合,通过生动的案例和实际操作,使学生在掌握基本知识的同时,提高技能和情感态度价值观。
课程目标明确,便于学生和教师在教学过程中进行评估和调整。
二、教学内容本章节教学内容主要包括以下几部分:1. 机械制造概述:介绍机械制造的基本概念、工艺过程、常用设备及其发展趋势。
- 教材章节:第1章 机械制造概述2. 金属切削加工:讲解车削、铣削、磨削等金属切削加工方法的原理、特点和应用。
- 教材章节:第2章 金属切削加工3. 特种加工:介绍电火花加工、激光加工等特种加工技术及其适用范围。
- 教材章节:第3章 特种加工4. 零件加工质量:分析影响零件加工质量的因素,阐述提高加工质量的措施。
- 教材章节:第4章 零件加工质量5. 金属材料及其应用:讲解常用金属材料的性能、特点和应用。
- 教材章节:第5章 金属材料及其应用6. 机械制造实践:组织学生进行实际操作,培养动手能力,巩固所学知识。
- 教材章节:第6章 机械制造实践教学内容按照教材章节顺序安排,注重理论与实践相结合,循序渐进地引导学生掌握机械制造基本知识和技能。
在教学过程中,教师可根据学生实际情况适当调整教学进度,确保教学内容的科学性和系统性。
机械制造技术基础课程设计说明书案例
课程设计说明书例一CA6140车床拨叉机械加工工艺规程及工艺装备设计:序言大三第二学期我们进行了《机械制造技术基础》课程的学习,并且在大二第一学期也进行过金工实习。
为了巩固所学知识,在我们进行毕业设计之前对所学各课程的进行一次深入的综合性的总复习,也是作为一次理论联系实际的训练,我们进行了本次课程设计。
通过这次课程设计,对自己未来将从事的工作进行了一次适应性训练,从中锻炼了自己分析问题、解决问题的能力,同时,在课程设计过程中,我们通过认真查阅资料,切实地锻炼了我们自我学习的能力。
另外,在设计过程中,经过老师的悉心指导和同学们的热心帮助,我顺利完成了本次设计任务。
由于能力所限,设计尚有许多不足之处,恳请各位老师给予批评指正。
一、零件的分析(一)零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中,主要起换档作用,使主轴回转运动按照操作者的要求工作,获得所需的速度和扭矩。
零件上方的Φ20孔与操纵机构相连,而下方的Φ50半孔则是用于与所控制多联齿轮的槽接触。
通过施加在上方的力拨动下方的齿轮移动变速。
为了加工中定位方便,两件零件铸为一体,加工时分开。
(二)零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,切削性能良好。
以下是拨叉需要加工的表面以及加工表面之间的位置要求:1)小头孔Φ20以及与此孔相通的Φ8的锥孔、M6螺纹孔2)大头半圆孔Φ503)拨叉底面、小头孔端面、大头半圆孔端面,大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm,小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知,可以粗加工拨叉下端面,然后以此作为基准采用专用夹具进行加工,并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。
(三)确定生产类型(略)二、确定毛坯1、确定毛坯种类:零件材料为HT200。
机械制造技术基础课程设计
(3)在组合机床上加工时切削用量的选择 组合机床是多轴、多刀同时加工,所以选择的切削用
量比一般通用机床单刀加工时要低。这是因为大量刀具如果迅 速磨损,将使换刀时间增多,刀具消耗增加,影响机床生产率 及生产成本。确定组合机床的切削用量还应注意下列问题:
尽可能达到合理利用所有刀具,充分发挥其性能;
机械制造技术基础课程设计
(3)工序数目和顺序的确定 根据每个加工表面的结构形状和技术要求,确定采用何种
加工方法和分几次加工。一般零件的机械加工工艺过程大致可 分为粗加工阶段工序、半精加工阶段工序、精加工阶段工序和 光整加工等阶段。具体安排工序内容时,要把粗、精加工分开, 但加工阶段划分不应过细,否则会使工序数目增加、加工过程 复杂,影响生产率和成本。因此,在满足质量要求的情况下, 划分的工序数目应尽可能少。
机械制造技术基础课程设计
(3)量具选择 在小批量生产中尽量选用标准的通用量具;在成批大
量生产中,一般应根据所检验尺寸设计专用量具和各种专门检 验夹具。在选择量具时,除应考虑零件的生产类型外,还应考 虑被测零件的精度要求,考虑测量工具测量方法的经济指标。
(4)夹具的选择和设计 在小批量生产中尽量采用通用夹具;当被加工件的表
机械制造技术基础课程设计
1、进一步加深同学们对机械制造工艺学理论知识的理解; 2、培养同学们综合应用机械制造工艺学和其它多门课程的理 论知识解决实际问题的能力;培养学生的实践和实际动手能力、 提高同学们的全面素质。 3、 通过查阅相关手册,掌握获取工程数据的方法,提高同 学们收集信息、对信息进行价值判断、信息整理、信息加工 的能力;
机械制造技术基础课程设计
(二)计算生产钢领与生产节拍
1、计算零件的生产纲领 在总体方案设计阶段,首先可根据设计任务书上给定
机械制造技术基础课程设计指导教程
机械制造技术基础课程设计指导教程一、课程设计目的和要求机械制造技术基础课程设计是机械制造技术基础理论和实践相结合的重要环节,旨在提高学生的理论水平和实际操作能力。
要求学生综合运用机械工艺、机械设计和机械制造等知识,完成一个完整的机械制造项目,并撰写设计报告。
二、课程设计内容1.项目选择:学生可以根据自己的兴趣和实践需求,选择一个合适的机械制造项目进行设计。
项目可以是机械零件的加工和组装、机械装置的设计和制造、机械系统的调试和优化等。
2.设计方案:学生需要根据项目要求,制定相应的设计方案。
方案包括设计思路、结构设计、工艺流程、材料选择等。
3.设计计算:学生需要根据设计方案,进行相关的设计计算。
计算内容可以包括力学计算、热力学计算、运动学计算等。
4.制造过程:学生需要根据设计方案和计算结果,进行相应的制造过程。
制造过程包括工艺准备、工艺操作、设备调试等。
5.试验验证:学生需要对制造完成的机械制品进行试验验证。
试验内容可以包括性能测试、功能测试、可靠性测试等。
6.设计报告:学生需要撰写一个完整的设计报告。
报告内容包括项目背景、设计目标、设计方案、设计计算、制造过程、试验验证等。
三、课程设计流程1.项目选择:学生根据实际情况选择一个合适的机械制造项目。
2.设计方案:学生根据项目要求,制定相应的设计方案。
3.设计计算:学生根据设计方案,进行相关的设计计算。
4.制造过程:学生根据设计方案和计算结果,进行相应的制造过程。
5.试验验证:学生对制造完成的机械制品进行试验验证。
6.设计报告:学生撰写一个完整的设计报告。
四、课程设计评价评价标准包括设计方案的合理性、设计计算的准确性、制造过程的规范性、试验验证的有效性和设计报告的完整性等。
五、教学方法可以采用面授讲解和实践操作相结合的教学方法。
可以组织学生参观实际的机械制造企业,了解实际的机械制造过程,提高学生的实际操作能力。
六、课程设计考核可以采用课程设计报告的形式进行考核,对学生的设计方案、设计计算、制造过程、试验验证和设计报告进行综合评价。
机械制造技术基础课程设计
机械制造技术基础课程设计1. 引言机械制造技术基础是机械制造专业的核心课程之一,它为学生提供了机械制造领域的基础理论和实践知识。
通过该课程的学习,学生能够掌握机械制造的基本工艺和技术方法,培养工程实践能力,为日后的职业发展奠定坚实基础。
为了使学生能够更好地理解和应用所学知识,本课程设计旨在通过实践项目的方式,让学生运用所学知识解决实际问题,提高他们的综合素质和能力。
2. 课程设计目标本课程设计的目标是通过学生的实践项目,提高他们的机械制造技术应用能力和问题解决能力。
具体目标包括:•学生能够运用机械制造技术基础知识,设计和制造简单机械零件;•学生能够熟练操作相关机械加工设备,进行机械加工实践操作;•学生能够运用CAD软件进行机械零件的绘图和设计;•学生能够进行机械零件的装配和调试;•学生能够运用所学知识,解决实际机械制造问题。
3. 课程设计内容本课程设计的内容主要包括以下几个方面:3.1 机械制造基础知识学生需要通过课堂学习,理解机械制造的基本概念和原理,包括机械工艺学、机械制图、机械加工和机械装配等方面的知识。
3.2 机械加工实践操作学生将进行机械加工实践操作,学习和掌握常见的机械加工工艺,包括铣削、车削、钻削、刨削等。
通过实践操作,学生能够熟悉不同机械加工设备的使用和操作技巧。
3.3 CAD绘图和设计学生将学习和运用CAD软件进行机械零件的绘图和设计。
通过课堂学习和实践操作,学生能够理解CAD的基本原理和操作方法,并能够运用CAD软件进行机械零件的三维建模和二维绘图。
3.4 机械零件装配和调试学生将进行机械零件的装配和调试实践,学习和掌握机械零件的装配方法和调试技巧。
通过实践操作,学生能够理解机械零件的装配原理和注意事项,掌握装配调试的基本技能。
3.5 实际机械制造问题解决学生将面临一些实际机械制造问题,并运用所学知识解决这些问题。
通过解决实际问题,学生能够巩固和应用所学知识,提高问题解决能力和创新思维。
机械制造技术基础—专业—课程设计指导书
第一篇“机械制造技术基础课程设计”指导书1.制造技术基础课程设计的性质、地位1)必修的实践环节。
2)使学生综合应用所学到的各门知识,综合解决设计、制造和管理中问题。
3)对指定的产品的制造工艺设计、工装设计和机床选择等综合考虑后,进行制造工艺设计。
4)要求学生用计算机机进行绘图和编程。
2.本课程的前置课程金工实习、认识实习等实践教学环节。
学完专业基础课、主要专业课: 画法几何及机械制图、工程力学、机械制造基础、机械设计基础、电工电子学、微机技术等、CAD/CAM 课程。
相关课程.3.时间和学时安排学时:两周安排:四年级上学期进行。
4.基本要求1.选择刀具和确定切削用量的能力;2.掌握分析机床的基本知识,具有选择和使用机床的能力;3. 掌握机械加工和装配的基本知识,具有合理选择零件加工方法和产品装配方法的能力;4 掌握制订机械加工工艺规程和产品工艺规程的方法和步骤,具有制订中等复杂程度零件的机械加工工业规程的能力;5.具有运用机械制造工艺的基本理论进行综合分析和解决机械加工过程中一般工艺问题的初步能力。
5. 设计的任务6.填写工艺文件。
填写要求是:内容完整,层次清楚,语言精练,字迹清晰。
对工艺文件填写作如下规定: (1)机械加工工艺过程卡片中的工时定额可不填。
(2) 机械加工工序卡片中的工序图。
图中主视图应处于加工位置,用细实线将零件的主要轮廓画出来;用粗实线给出加工表面;用定位符号表示定位基准;用夹紧符号表示出夹紧表面;并标出本工序加工表面位置,注上工序尺寸与公差、表面粗糙度和有关的其他技术要求。
(3) 机械加工工序卡片中,工时定额只填写基本时间,工人技术等级此项不填。
(1) 分析、了解产品性能、用途;(2) 了解制造规模、方式,生产条件(3) 制订制造方案;(4) 编写工艺(主要任务) ;(5) 设计工装(可以在其他课程设计中进行) 。
(6) 写机械制造技术基础课程设计报告。
(7) 所有设计资料文挡拷贝电子版一份上交。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一:课程设计原始资料1.齿轮的零件图样2.生产类型:成批生产3.生产纲领和生产条件二:课程设计任务书1.对零件进行工艺分析,拟定工艺方案。
2.拟定零件的机械加工工艺过程,选择各工序加工设备及工艺装备(刀具、夹具、量具、辅具);完成某一表面工序设计(如孔、外圆表面或平面),确定其切削用量及工序尺寸。
3.编制机械加工工艺规程卡片(工艺过程卡片和工序卡片)l套。
4.设计夹具一套到二套,绘制夹具装配图2张。
5.撰写设计说明书1份。
三:参考文献1.熊良山机械制造技术基础华中科技大学出版社2.刘长青机械制造技术课程设计指导华中科技大学出版社目录说明 (4)第一章零件的分析 (6)1.1零件的工作状态及工作条件 (6)1.2零件的技术条件分析 (6)1.3零件的其他技术要求 (7)1.4零件的材料及其加工性 (8)1.5零件尺寸标注分析 (9)1.6检验说明 (9)1.7零件工艺分析 (10)第二章齿轮毛坯的设计 (11)2.1毛坯种类的确定 (11)2.2毛坯的工艺要求 (11)第三章工艺规程设计 (13)3.1工艺路线的制定 (13)3.2机床、夹具、量具的选择 (16)第四章齿轮加工机床夹具设计 (17)4.1专用机床夹具设计目的 (17)4.2机床夹具的作用与组成 (17)4.3机床夹具设计的基本要求 (18)4.4机床夹具设计的一般步骤 (18)4.5专用齿轮加工夹具的设计 (20)心得体会 (21)说明齿轮是机械传动中应用极为广泛的零件之一。
汽车同步器变速器齿轮起着改变输出转速、传递扭矩的作用,所以在齿轮加工过程中要求较为严格。
变速器齿轮应具有经济精度等级高、耐磨等特点,以提高齿轮的使用寿命和传动效率。
齿轮在工作时,要求传动平稳且噪声低,啮合时冲击应小。
齿轮本身的制造精度,对整个机器的工作性能、承载能力及使用寿命都有很大的影响。
根据其使用条件,齿轮传动应满足以下几个方面的要求。
(一)传递运动准确性要求齿轮较准确地传递运动,传动比恒定。
即要求齿轮在一转中的转角误差不超过一定范围。
(二)传递运动平稳性要求齿轮传递运动平稳,以减小冲击、振动和噪声。
即要求限制齿轮转动时瞬时速比的变化。
(三)载荷分布均匀性要求齿轮工作时,齿面接触要均匀,以使齿轮在传递动力时不致因载荷分布不匀而使接触应力过大,引起齿面过早磨损。
接触精度除了包括齿面接触均匀性以外,还包括接触面积和接触位置。
(四)传动侧隙的合理性要求齿轮工作时,非工作齿面间留有一定的间隙,以贮存润滑油,补偿因温度、弹性变形所引起的尺寸变化和加工、装配时的一些误差。
齿轮的制造精度和齿侧间隙主要根据齿轮的用途和工作条件而定。
对于分度传动用的齿轮.主要要求齿轮的运动精度较高;对于高速动力传动用齿轮,为了减少冲击和噪声,对工作平稳性精度有较高要求:对于重载低速传动用的齿轮,则要求齿面有较高的接触精度,以保证齿轮不致过早磨损;对于换向传动和读数机构用的齿轮,则应严格控制齿侧间隙,必要时,须消除间隙。
第一章零件的分析1.1零件的工作状态及工作条件在行驶的过程中,汽车齿轮始终处在高速重载的条件下工作。
在换挡时,还受到冲击载荷的作用。
所以要求齿轮具有高的耐磨性和抗冲击性能。
在加工过程中,为了使齿轮满足上述工作要求,要使各加工表面的表面质量良好,还要有一些热处理或喷丸处理,使齿轮面强度足够。
最终的磷化处理,防腐蚀。
汽车同步器变速器第四速齿轮属于多联齿轮,由结合齿和传动齿组成。
为了减少齿轮啮合过程中的噪声、摩擦及磨损,需要在齿轮上钻出三个沿周向均布的油孔。
为减少换挡时对齿轮的冲击,还要在大端上加工出止口。
1.2零件的技术条件分析齿轮的加工分为轮坯的加工和齿轮轮齿的加工。
轮坯的加工部位有端而和轮坯外圆柱面。
轮坯的加工精度对齿轮的加工、装配精度有较大影响,故其加工精度应满足相关的要求。
齿轮轮齿的加工部位有渐开线齿廓和倒角,还要有热处理及喷丸处理,以提高齿轮的强度和抗冲击性能。
热处理及喷丸处理后,还要进行内孔和端面的磨削以及渐开线齿廓的精密加工。
零件的技术要求主要分为以下两个方面:1.零件的加工精度和表面粗糙度由零件图上知,齿面的表面粗糙度值为Ra0.8,加工精度为IT7齿轮内孔尺寸为Φ70++0.029,由于齿轮与轴承有配合要求,一般为IT6-010IT7级精度,表而粗糙度不大于Ra6.3。
2.各表面间的位置精度由零件图上知,端面和内孔有相互之间的位置精度要求:小端面对于内孔的定位基准垂直度为0.05mm,平而度为O,01mm止口平面对于内孔的定位基准垂直度为0.015mm,平而度为O.01mm退刀槽对于内孔的定位基准垂直度为0.03mm1.3零件的其他技术要求1.倒角1×45°2.除去加工时的毛刺3.喷丸处理,使齿轮强度增加4.热处理:渗碳淬火5.磷化处理1.4零件的材料及其加工性齿轮材料选择45钢,工艺性能好,再配合以热处理及其他特殊处理工艺,也能满足齿轮所要求的强度、耐磨性及抗冲击等性能。
45钢具体力学性能参数如下:试样状态:退火钢屈服强度:≥355(MPa)断面收缩率:≥40%化学成分:材料化学成分组成元素比例(%)碳C:0.42~0.50锰Mn;0.50~0.80磷P;s0.035硅Si;0.17~0.37延长率:>16%布氏硬度:5197铬Cr:s0.25镍Ni:s0.25硫S:s0.035抗拉强度:a600(MPa)特性及应用:未热处理时:HBs229热处理:正火强度较高,塑性和韧性较好,用于制作承受负荷较大的小截面调质件和应力较小的大型正火零件,以及对心部强度要求不高的表面淬火零件,如曲轴、传动轴、齿轮、蜗杆、键、销等。
水淬时有形成裂纹的倾向,形状复杂的零件应在热水或油中淬火。
焊接性差。
因此,汽车同步器变速器第四速齿轮的毛坯材料选择45钢的锻造件。
1.5零件尺寸标注分析轮坯的加工部位有端面和轮坯外圆柱面。
齿轮轮齿的加工部位有渐开线齿廓和倒角,还要进行内孔和端面的磨削以及渐开线齿廓的精密加工。
尺寸链的建立依靠孔的轴线和两个端面。
在各工序中,应标出加工后所要达到的尺寸。
1.6检验说明在齿轮的加工过程中,要保证加工精度,需对被加工零件实时检验。
大体可分为轮坯加工后的检验、热处理后的检验以及最终检验。
为保证检验准确,检验前应对零件进行清洗。
轮坯的检验:轮坯的加工精度对齿轮的加工、装配精度有较大影响,并直接关系到加工余量是否满足要求。
因此这一步的检验至关重要。
检验不合格的产品,一定不能流到下一步。
热处理后的检验:热处理后的工件,要进行检验,以确定后续加工时的刀具、切削用量等。
最终检验:所有的加工工序结束后,对零件进行检验,看是否符合零件图样上的各相关技术要求。
1.7零件工艺分析齿轮零件的部分加工表面精度要求较高,从齿轮的尺寸和形状位置要求来看,要保证零件的表面粗糙度和各表面的相互位置精度。
为了提高加工效率,齿轮的外圆表面、端面、内孔的粗加工及半精加工可以采用数控机床进行加工。
精度要求较高的内孔和端面,采用磨床即可达到相关技术要求。
最终采闱喷丸和磷化处理以提高强度和增强耐磨性能。
第二章齿轮毛坯的设计2.1毛坯种类的确定毛坯的种类决定零件的材料、形状、生产类型及加工中获得的难易程度。
对于汽车传力齿轮的毛坯而言,其结构相对而言比较简单,一般采用模锻件即可满足相关工艺和性能方面的要求。
根据模锻件的加工工艺方法,毛坯内孔可直接锻造得到。
2.2毛坯的工艺要求2.2.1毛坯的加工余量与公差根据零件图上给定的零件尺寸,再加上要保证各工序的加工余量及公差,采用逆推的方法来得到毛坯的加工余量及公差。
毛坯图、毛坯尺寸如下:2.2.2拔模斜度拔模斜度的功用是使锻件成型后能方便的从模膛中取出来。
因为锻件的材料是45钢,拔模斜度的具体要求如下:外膜斜度(模锻件外侧的斜度),当模锻件冷缩时与模壁分开,有助于模锻件取出:内模斜度(模锻件封闭剖面内侧斜度),当模锻件冷缩时紧贴模壁,阻碍锻件出模。
技术要求:1.未注明内拔模角为10°,外拔模角为30°2.未注明圆角为R33.某些难以拔出的锻件,须有顶出装置将工件取出来2.2.3圆角半径圆角半径分为外圆角半径和内圆角半径。
外圆角半径指的是锻件上的凸圆半径:内圆角半径指的是锻件上的凹圆半径。
为了便于金属在型槽内流动,在模锻件的转角处,应当带有适当的圆角。
第三章工艺规程设计3.1工艺路线的制定3.1.1加工方法的选择齿轮的加工工艺路线的选择应根据零件材料的加工工艺性、工件的结构形状和尺寸以及各种加工方法所能达到的加工精度而定。
加工表面技术要求是决定表面加工质量最重要的因素。
各加工表面的加工工艺如下:端面:粗车一精车一磨削内孔:粗膛一半精膛一精膛一磨削小端面结合齿:粗车一精车一插齿大端而渐开线齿廓:粗车一精车一滚齿一磨齿3.1.2加工工艺路线根据齿轮零件图上的技术要求,对毛坯采取一下加工工艺路线:锻造→热处理→检查→粗车小端外圆及端面,粗膛内孔、倒角→粗车大端外圆及端面→精车小端端面及外圆→精车大端外圆→车止口→精膛内孔→精车大端面→滚齿→齿端倒角→车锁环槽→插小端结合齿→钻孔→热处理→磨孔→精磨小端端面→精磨大端端面→磨齿→齿而喷丸处理→磷化处理→检查3.1.3加工阶段划分对于齿轮加工,按加工阶段,可划分为齿坯加工阶段、齿面加工阶段和表面精加工阶段,工艺路线分为如下几个阶段:粗加工阶段:切除大部分加工余量,加工出精基准。
包括粗车小端外圆、端面,粗膛内孔、倒角,粗车大端外圆及端面。
半精加工阶段:完成次要表面的加工,为精加工做准备。
主要是半精膛内孔。
精加工阶段:使零件达到图样要求。
主要是精车外圆面。
光整加工:对表面粗糙度和尺寸精度要求很高的表面进行光整加工。
包括磨内孔,两端面和齿面。
3.1.4工序的分散与集中采用工序集中原则:①在零件的一次装夹中,可以加工好零件上的多个表而,这样,可以较好的保证这些表面之间的相互位置精度,同时也可以减少装夹工件的次数和辅助时间,并减少零件在机床之间的搬运次数和工作量,有利于缩短生产周期;②可以减少机床的数量,并相应减少操作工人,节省车间面积,简化生产计划和生产组织工作。
3.1.5基准的选择定位基准分为粗基准和精基准。
粗基准的选择应遵循以下两个原则:①合理分配加工余量;②保证非加工表面与加工表面之间的位置精度符合零件图样上的要求。
精基准的选择应遵循以下原则:①尽可能选择设计基准作为精基准;②尽可能选择加工工件多个表面时都能使用的定位基准作为精基准;③两个表面相互位置精度以及它们自身的尺寸与形状精度都要求很高时,可以采取互为精基准的原则:④有些精加工或光整加工工序要求余量小而均匀,在精加工时应选择加工表面本身作为精基准。
具体基准选挥如下:以大端端面作为粗基准,粗车小端外圆及端面,粗膛内孔,倒角以小端外圆表面作为基准,粗车大端外圆面和端面精基准与粗基准应保持一致插齿、滚齿时,以内孔作为定位基准磨削时以大齿分度圆作为定位基准3.1.6热处理工序及辅助工序的安排为保证零件强度及加工精度,需安排热处理等辅助工序。
