TDA2030双声道功放电路
TDA2030音频功率放大电路

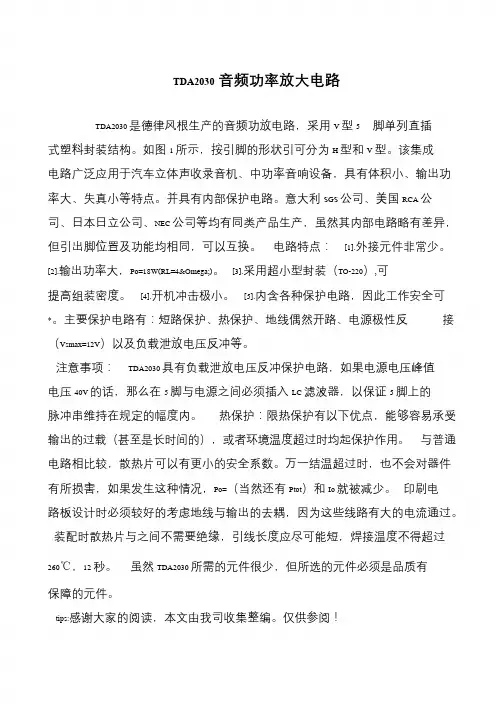

TDA2030音频功率放大电路TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
电路特点：[1].外接元件非常少。
[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可*。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
注意事项：TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
与普通电路相比较，散热片可以有更小的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。
TDA2030音频功率放大电路
TDA2030音频功率放大电路TDA2030 是德律风根生产的音频功放电路，采用V 型5 脚单列直插式塑料封装结构。
如图1 所示，按引脚的形状引可分为H 型和V 型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS 公司、美国RCA 公司、日本日立公司、NEC 公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
电路特点：[1].外接元件非常少。
[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可*。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
注意事项：TDA2030 具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V 的话，那么在5 脚与电源之间必须插入LC 滤波器，以保证5 脚上的脉冲串维持在规定的幅度内。
热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
与普通电路相比较，散热片可以有更小的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io 就被减少。
印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12 秒。
虽然TDA2030 所需的元件很少，但所选的元件必须是品质有保障的元件。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
TDA2030双声道音频功放设计
摘要................................................. - 1 - 1.TDA2030双声道音频功放设计.......................... - 1 -1.1TDA2030音频功率放大器电路工作原理........................ - 1 -1.2电路总图................................................. - 2 -1.3元器件清单............................................... - 3 -2 电路设计和参数计算................................. -3 -2.1电源部分................................................. - 3 -2.2音频输入端电阻电容的计算................................. - 4 -2.3功放部分TDA2030 ......................................... - 4 -2.4反馈电阻电容的计算....................................... - 4 -2.5输出电容电阻的选取....................................... - 4 -2.6二极管及其他电容的作用................................... - 5 -3安装与调试 ......................................... - 5 - 4性能测试与分析 ..................................... - 5 - 5心得与体会 ......................................... - 6 - 6参考文献 ........................................... - 6 - 附实图............................................... - 7 -摘要本设计主要由电源部分、音调控制级、功率放大级三部分组成。
TDA2030功放电路制作说明(2014.11.21)
。
5、整机电路调试：将所有开关（SW1/SW2/SW3/SW4）接通、T4 和接地端 T7 接入扬 声器，然后连接直流电源 14V。从 PC 端或其他音频输出设备获取音频信号，送至功放电路 的输入端 T1 与接地端 T5 之间，听取播放效果。 六、实测数据 可依据以下表格中的参考值，测量电路板中各点的信号情况。 缓冲级电路 Vi 实测值 5mV VU1B-OUT
E
D
图 5 TDA2030 典型 OTL 电路 三、电路制作及装配 电路装配步骤及要求 为了达到训练效果，减小差错率，每个元器件的安装焊接均可按下面的步骤完成： 复测元器件 引线清洁、上锡、成形 插装 焊接 修剪引脚 整形 装配步骤 1 2 3 4 项目名称 核对元件数量 检测元件 元件的加工 元件器的插装 内容 结合原理图或元件清单，逐个核对，确保齐全。 检测元件性能好坏，辨别极性元件的引脚。 对被氧化元件的引脚表面进行刮、镀锡处理，并根据 电路板元件的插孔进行成型。 按照“先小后大，先低后高，先轻后重”的原则插装
四、 元器件及其位号对照表 名称 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 瓷片电容 独石电容 独石电容 电解电容 电解电容 电解电容 电解电容 模拟电位器 模拟电位器 单刀双掷开关 测试端、 接地端、 输入输出信号端 IC 插座 四运放 IC 集成音频功放芯片 散热片及螺丝 型号 RJ-1/4 W -5.1Ω RJ-1/4 W -1kΩ RJ-1/4 W -2.2KΩ RJ-1/4 W -10KΩ RJ-1/4 W -100KΩ RJ-1/4 W -150KΩ RJ-2W -8Ω CC-63V—2200pF CC-63V—33nF CC-63V—100nF CD-25V—10UF CD-25V—47UF CD-25V—220UF CD-25V—470UF 10 KΩ 10 0KΩ 银色-3 脚-拨动开关 自制双焊盘封装 DIP8 LM324 TDA2030 数量 1 1 2 5 6 1 1 1 4 1 3 5 1 1 1 2 4 9 1 1 1 1套 位号 R16 R14 R9/R10 R3/R4 /R6/R7/R8 R1/R2/R5 /R11/R12/R13 R15 R17 C7 C5/C6/C12/C15 C18 C1/C3/C9 C2/C8/C10/C11/C14 C4/C13 C16 RP3 RP1/RP2 SW1/SW2/SW3/SW4 T1～T9 U1 U1 U2
《电子CAD》项目三 双声道TDA2030功放电路PCB板制作
任务一 自制B元件封装
【拓展二 】 复制、编辑PCB元件引脚封装
3. 编辑原引脚封装 （3）将文字1修改为E， 文字3修改为C。如图图 3-13图(b)所示。 （4）修改封装名称。 执行菜单【Tools】/ 【Rename component】 元件重命名，在弹出的对话框中，修改封装名称为 “ZZBCY1”。
任务一 自制PCB元件封装
【拓展三 】 在PCB板中直接修改引脚封装
修改实例：如图3-14所示为电解电容的封装RB7.615。
该封装中表示电容正 极的“＋”号位于圆圈之外， 这在元件密度较高的电路 板中，使得其它元件不能 挨近该“＋”号，而不利于 其它元件的布局。，可以 在PCB板中直接修改该元件的引脚封装，操作如下：
为了精确的测量元件的管脚粗细以及间距参数， 一般选用卡尺进行测量，如图3-4（a）所示为机械 卡尺，读数需要用户自己根据标尺位置计算，操作 比较麻烦；也可采用如图3-4（b）所示的数码卡尺， 读数在液晶屏上直接显示，方便直观。
任务一 自制PCB元件封装
【活动二】 手工创建PCB元件引脚封装
面一排引脚从左到右依次是1、3、5号引脚，后 面一排引脚从左到右依次是2、4号引脚，即1、3、 5脚在同一水平面上，2、4脚在同一水平面上，使 用游标卡尺测量所得，高度相差4.8mm，相邻引脚 的水平距离为1.8mm。
【活动二】 手工创建PCB元件引脚封装
2、放置焊盘，并设置 属性。在图纸中放置第 一个焊盘，然后再双击 弹出焊盘的属性对话框， 修改X坐标、Y坐标全为 0，使其成为参考定位焊 盘。如果不修改坐标值为 0，也可以执行【编辑】/【设置参考】/ 【1脚】。如 图3-6所示。
任务一 自制PCB元件封装
【活动二】 手工创建PCB元件引脚封装
TDA2030双声道音频功放设计
摘要................................................. - 1 - 1.TDA2030双声道音频功放设计.......................... - 1 -1.1TDA2030音频功率放大器电路工作原理........................ - 1 -1.2电路总图................................................. - 2 -1.3元器件清单............................................... - 3 -2 电路设计和参数计算................................. -3 -2.1电源部分................................................. - 3 -2.2音频输入端电阻电容的计算................................. - 4 -2.3功放部分TDA2030 ......................................... - 4 -2.4反馈电阻电容的计算....................................... - 4 -2.5输出电容电阻的选取....................................... - 4 -2.6二极管及其他电容的作用................................... - 5 -3安装与调试 ......................................... - 5 - 4性能测试与分析 ..................................... - 5 - 5心得与体会 ......................................... - 6 - 6参考文献 ........................................... - 6 - 附实图............................................... - 7 -摘要本设计主要由电源部分、音调控制级、功率放大级三部分组成。
TDA2030功放电路图电压±6
TDA2030功放电路图电压±6时间：2015-4-15日 9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
<TDA2030引脚图>TDA2030特点:1.开机冲击极小。
2.外接元件非常少。
3.TDA2030输出功率大，Po=18W(RL=4Ω)。
4.采用超小型封装（TO-220）,可提高组装密度。
5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
6.内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。
业余制作时，又会碰到手头无双电源，这就给制作带来困难。
本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。
用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。
利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。
在图中，阴值相等的Rl、 R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。
O’端又是虚地点，它与输入电源的接地端完全隔离。
C2、C3分别为正、负电源的滤波电容。
正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。
由于NE5532在以往的文章中介绍较多，这里不再赘述。
在电路图中均标明了元件数值，只要按图制作，一般无需调试均可正常工作。
TDA2030功放典型电路
TDA2030功放典型电路TDA2030音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H型和V 型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
电路特点：[1].外接元件非常少。
?[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
???注意事项：?TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
?热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
?与普通电路相比较，散热片可以有更小的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
?印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
?装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。
相关文章：一款性能极佳的JFET-MOSFET耳机功放由LM1875组成的80WBTL功放用LM1875X2和NE5532X2制作的HIFI功放电路傻瓜系列功放内部电路图TDA1521典型接线图外围元件最少的2×15W功放电路。
《电子CAD》项目二 双声道TDA2030功放电路原理图绘制
1、创建原理图库文件
1）创建一个原理图库 文件：执行菜单命令 【File】/【New】/ 【Schematic Library】, 将在项目文件下新建一 个默认文件名为 Schlib1.Schlib的原理 图库文件，并自动进 入原理图库文图2-17 原理图库文件编辑器， 如图2-17所示。
任务二 自制元件库
【活动二】 创建原理图元件
a）设置管脚属性：选择绘图工具中的放置元件引 脚工具 ，按下【Tap】键弹出属性对话框，如图 2-18所示。 引脚主要属性： 【Display Name】引脚名称 【Designator】引脚序号 【Electrical】电气特性 【Symbols】符号栏
电子教案
唐娣 吴乐明 田志晓 编 著
项目二 双声道TDA2030功放电路原理图绘制
【学习目标】
• 熟悉标题栏的制作、原理图图纸模板调用。 • 掌握加载已有元件库添加元件。 • 掌握修改已有元件成自制元件库。 • 进一步熟悉Protel DXP 2004中原理图的绘
制。
项目二 双声道TDA2030功放电路原理图绘制
任务二 自制元件库
【活动一】查找元件和元件库
3、指定搜索元件 选中【Name】复选框，在其右边的栏中输入
NE5532的名称。注意：在输入时，最好使用通配符 *，以增加找到原理图元件的机会，因为同一类元件， 特别是集成电路，有很多不同厂家生产，其名称各 不相同，但数字部分基本相同。
任务二 自制元件库
任务三 绘制电路原理图
【活动一】 新建原理图文件并设置图纸
1、新建原理图文件。 （1）创建工程文件。执行菜单命令【File】/【New】 /【PCB Project】，新建一个工程文件。 （2）执行菜单命令【File】/【Save Project】，将 新建工程文件保存为“双声道功放电路.PRJPCB”。 （3）执行菜单命令【File】/【New】/ 【Schematic】，新建一个原理图文件。 （4）单击工具栏中的按钮，弹出文件保存对话框， 将新建原理图文件保存为“功放电路. SchDoc”。
tda2030功放电路图
TDA2030功放电路图简介TDA2030是一种经典的单声道音频功放集成电路，适合用于音乐播放器、电视机、电脑等音频设备中的音频放大和音箱驱动。
它具有低失真、高输出功率和低功耗等特点，因此非常受欢迎。
本文将介绍如何使用TDA2030集成电路搭建一个简单的功放电路，并提供相应的电路图。
功放电路图以下是TDA2030功放电路的原理图：+----------------+| |IN---| TDA2030 || |GND--| || |OUT--| |+----------------+电路说明•IN为音频输入端，可以连接来自音源的音频信号。
•GND为接地端，需要连接到电路的地线上。
•OUT为音频输出端，可以连接到音箱或扬声器上。
部件说明1.TDA2030：这是一个5引脚单声道音频功放集成电路，它可以提供高达14W的输出功率。
2.电容：在电路中添加适当的电容可以实现低通滤波，提高音质。
3.电阻：通过选择适当的电阻值，可以调节电路的增益和输出功率等参数。
4.电源：为TDA2030提供适当的电源电压。
连接说明以下是TDA2030功放电路的具体连接方式：1.将音频信号的正极连接到IN引脚上。
2.将音频信号的负极连接到GND引脚上。
3.将扬声器的正极连接到OUT引脚上。
4.将扬声器的负极连接到GND引脚上。
5.将电源的正极连接到TDA2030的供电引脚上。
6.将电源的负极连接到GND引脚上。
注意事项1.在连接电路时，请确保电源的极性正确，以免损坏电路。
2.在使用过程中，注意避免过载和短路，否则可能会导致功放电路烧毁。
3.在调试和测试电路时，可以逐渐增加音量，以避免扬声器过载。
结论通过使用TDA2030集成电路搭建一个简单的功放电路，我们可以实现音频信号的放大和扬声器的驱动。
这个电路具有低失真、高输出功率和低功耗等特点，适合用于各种音频设备中。
希望通过本文的介绍，你对TDA2030功放电路有了更清楚的了解，并能够顺利搭建一个功能强大的音频功放电路。
TDA2030型功率放大器课程设计
TDA2030A是许多电脑有源音箱所采用的HI-FI功放集成块。
它接法简单，价格实惠，输出电流大，谐波失真和交越失真小，具有优良的短路和过热保护电路。
其有单电源和双电源两种接法，在本设计中使用双电源接法。
TDA2030A是德律风根生产的音频功放电路，采用V型5脚单列直插式塑料封装结构。
按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC 公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
关键词：TDA2030A功率放大第1章概述 (1)1.1设计目的 (1)1.2基本功能 (1)第2章系统总体方案设计 (1)2.1设计思路 (1)2.2设计方案 (2)2.3设计要求 (2)第3章各模块功能与设计 (3)3.1元件分析 (3)3.2放大电路的基本设计 (4)3.3电源设计 (4)3.4音量调节设计 (5)3.5总体电路设计 (6)第4章总体分析 (6)4.1安装调试 (6)4.2元件清单 (7)1.1设计目的任务：如下图所示，使用功率放大器TDA2030或TDA2004设计一个音频功放电路。
1.2基本功能1 .系统有左右双声道。
2 .失真率小。
3 .具备高音和低音的调节功能。
4 .具有音量、和左右声道均衡控制。
第2章系统总体方案设计2.1 设计思路一般地，语音放大电路由“前置放大电路'、“有源带通滤波器”、“功率放大 器”、“喇叭”等几部分结构构成。
音频信号输入 一前置放 大器带通滤 波器H功率放 大器 ----- ►喇叭第1章概述-音频拧制中一路TDA 2004频号入音信输均 衡 控 ；1前置放大器：将前级输出的微小的点信号在电压上进行放大；带通滤波器：滤除各种噪声信号，而使正常的信号通过；功率放大器：放大电流，使信号能够驱动负载（即喇叭）。
TDA2030功放电路
TDA2030功放电路本文介绍的音频功率放大器是用集成功放TDA2030为主的电路，其制作简单，价格低廉，输出功率大，保真性好，适合初学者和大、中专学生。
一、电路工作原理图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。
其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。
TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。
RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。
R2、R3决定了该电路交流负反馈的强弱及闭环增益。
该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。
静态工作点稳定性好。
C4、C5为电源高频旁路电容，防止电路产生自激振荡。
R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。
VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。
二、元器件的选择集成功率放大器TDA2030。
RP为碳膜电位器。
C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。
R1、R2、R3为碳膜电阻，额定功率为1/8W。
R4为碳膜电阻，额定功率为1/4W。
VD1、VD2为IN4007小功率整流二极管。
B为4Ω或8Ω、15W全频扬声器。
三、电路制作图2是本电路印制电路板图及TDA2030管脚图。
由于TDA2030输出功率较大，因此需加散热器。
而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。
双声道TDA2030功放制作套件
双声道TDA2030功放制作套件
采用两块TDA2030A功放集成块，OTL双声道输出，带左右声道音量调节电位器和散热器。
套件包括电路板、全套元件、电路原理图等。
需要焊接安装即可使用。
本套件可作为电子初学者、爱好者、学校技能实训等使用。
即可学习焊接安装，又能熟悉电路，加深理解，体会自己动手的乐趣！
一、安装好的实物图片
二、套件元件包（包括电路原理图、PCB电路板、全套元件）
所有元件原装正品，全套元件采用二次配件，保证不差元件！
三、优质PCB电路板，绿油阻焊
四、电路原理图：。
TDA2030音频功率放大器电路工作原理.doc
TDA2030音频功率放大器电路工作原理本文介绍的音频功率放大器是用集成功放TDA2030为主的电路，其制作简单，价格低廉，输出功率大，保真性好，适合初学者和大、中专学生。
一、电路工作原理图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。
其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。
TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。
RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。
R2、R3决定了该电路交流负反馈的强弱及闭环增益。
该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。
静态工作点稳定性好。
C4、C5为电源高频旁路电容，防止电路产生自激振荡。
R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。
VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。
二、元器件的选择集成功率放大器TDA2030。
RP为碳膜电位器。
C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。
R1、R2、R3为碳膜电阻，额定功率为1/8W。
R4为碳膜电阻，额定功率为1/4W。
VD1、VD2为IN4007小功率整流二极管。
B为4Ω或8Ω、15W全频扬声器。
三、电路制作图2是本电路印制电路板图及TDA2030管脚图。
由于TDA2030输出功率较大，因此需加散热器。
而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。
本文摘自IC网络超市_第一价值网更多IC产品信息、资料查询尽在IC网络超市_第一价值网；情感语录1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕5.最美的感动是我以为人去楼空的时候你依然在6.我莫名其妙的地笑了，原来只因为想到了你7.会离开的都是废品，能抢走的都是垃圾8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了11.如此情深，却难以启齿。
TDA2030双声道功放解析
TDA2030双声道功放摘要功放在现实生活中很常见，几乎是有音乐的地方都会看到功放的身影。
功放有很多种，可以是用分立原件做的，也可以是用集成快来做的。
一般用分立原件做的比较难匹配，所以难度比较大，但是分立原件可以把放大倍数做得大一些。
用集成块做功放优势也很明显，除了好匹配外它还以电路简单的特点，所以适合初学者。
现在市场上有很多种功放集成块，比如LM1875，TDA2030。
本作品是用TDA2030制作。
TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护。
TDA2030是ETC的一款20W中功率高保真功率放大集成电路，年代已相当久远，但至今还有不少厂家出的电脑有源音箱中采用此IC,爱好都对此IC也是极有追捧。
这足以证明TDA2030的性价比是相当好。
TDA2030 集成电路的第三个特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
相对而言，TDA2030被广泛应用也比LM1875早也比较廉价，功放效果也很好，噪声小。
TDA2030单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。
引言音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。
TDA2030双声道功放电路
TDA2030双声道功放电路
一、电路说明
本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。
电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2（R7、R8、R9、C7）为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。
C1（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。
信号流程：音频信号从X1输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。
二、性能参数
输入电压：AC≤18V DC≤24V
输出功率：Po＝15W＋15W(RL=4Ω)
输出阻抗：4—8 Ω
三、元件清单：
四、原理图
(转自中国电子制作网站)。
TDA2030 2.1声道功放电路图及制作说明
三、产品参数：
工作电压：交流12V
最大输出功率：左右声首：15W X 2，低音：30W
输出阻抗：4－8欧
PCB尺寸：X 7CM
四、PCB板上有散热器安装孔，DIY者认为散热片面积不够大，可自行购散热片加装，给TDA2030A提供更加好的工作环境。
TDA2030A的散热基片与3脚是相通的，安装的时候用矽胶片和绝缘胶圈将IC与散热器之间绝缘。
五、安装功放套件顺序为：先低后高，先小后大。
先装电阻，二极管，接着是无极电容和IC座，跟着是按装电解电容和稳压管，焊好后再焊各接线柱，紧跟着是电位器。
最后安装功放IC和散热器。
六、制作过程中要注意二极管，发光二极管和电解电容的方向，不要装反，电位器要金属手柄要接地，可提高信噪比。
焊接完成后请认真再检查几遍，确认没有焊错，短路、焊反现象再通电。
通电后要不接扬声器，用万用表测量输出端没有直流电压再接上扬声器。
七、配套电阻识别：
1欧：棕黑黑银棕、47欧：黄紫黑金棕、680欧：蓝灰黑黑棕、
1K：棕黑黑棕棕、10K：棕黑黑红棕、22K：红红黑红棕、
47K：黄紫黑红棕、100K：棕黑黑橙棕。
