超详细万用表的使用教程

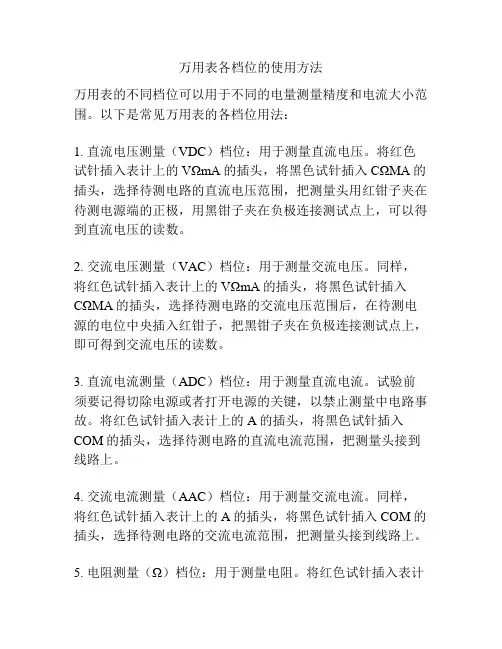

万用表各档位的使用方法
万用表各档位的使用方法万用表的不同档位可以用于不同的电量测量精度和电流大小范围。
以下是常见万用表的各档位用法：1. 直流电压测量（VDC）档位：用于测量直流电压。
将红色试针插入表计上的VΩmA的插头，将黑色试针插入CΩMA的插头，选择待测电路的直流电压范围，把测量头用红钳子夹在待测电源端的正极，用黑钳子夹在负极连接测试点上，可以得到直流电压的读数。
2. 交流电压测量（VAC）档位：用于测量交流电压。
同样，将红色试针插入表计上的VΩmA的插头，将黑色试针插入CΩMA的插头，选择待测电路的交流电压范围后，在待测电源的电位中央插入红钳子，把黑钳子夹在负极连接测试点上，即可得到交流电压的读数。
3. 直流电流测量（ADC）档位：用于测量直流电流。
试验前须要记得切除电源或者打开电源的关键，以禁止测量中电路事故。
将红色试针插入表计上的A的插头，将黑色试针插入COM的插头，选择待测电路的直流电流范围，把测量头接到线路上。
4. 交流电流测量（AAC）档位：用于测量交流电流。
同样，将红色试针插入表计上的A的插头，将黑色试针插入COM的插头，选择待测电路的交流电流范围，把测量头接到线路上。
5. 电阻测量（Ω）档位：用于测量电阻。
将红色试针插入表计上的VΩmA的插头，将黑色试针插入COM的插头，选择待测电阻范围，将两个试针接到测试物的连接点上，等待数值稳定后即可读取电阻的值。
6. Buzzer（哔哔）档位：这个档位用于检测电路中的连通性和短路。
在电路中断的情况下（开关打开），响声确认有电流流经，没有响声则检测电路中出现开路。
7. 温度测量档位：有些万用表还可以用来检测温度。
在检测温度时，需要插入特别的温度探头，并且在档位中选择“温度（°C）”或“温度（°F）”选项。
将温度探头放置在待测区域，并等待数值稳定后即可读取温度的值。
总之，万用表的使用方法需要根据具体情况不同而有所不同，使用时需要按照说明书的指引操作。

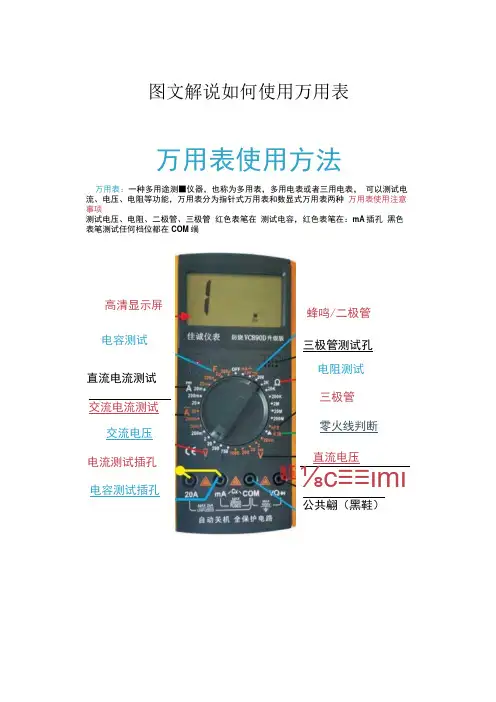

图文解说如何使用万用表教程
图文解说如何使用万用表万用表使用方法万用表：一种多用途测■仪器，也称为多用表，多用电表或者三用电表，可以测试电流、电压、电阻等功能，万用表分为指针式万用表和数显式万用表两种万用表使用注意事项测试电压、电阻、二极管、三极管红色表笔在测试电容，红色表笔在：mA插孔黑色表笔测试任何档位都在COM端高清显示屏电容测试直流电流测试交流电流测试交流电压电流测试插孔电容测试插孔蜂鸣/二极管三极管测试孔电阻测试三极管零火线判断直流电压⅛c≡≡ιmι公共翩（黑鞋）电阻,电压,电容简介⑴［阻.位:欧姆,单位符号：。
（欧姆）常用单位有：。
∙K0, MO等电阻单位换算：1 MQ = IOOoKCJ K。
= IoooO⑵电压单位:伏特,单位符号:V （伏特）常用单位有:v.kv等电压单位换算：1kv=1000V电压又分直流电压（DC）和交流电压（AC）⑶电容的单位:法拉,单位符号:F （法拉）常用单位有:UF, nF等电容单位换算：1UF=1000nf万用表安全操作规则为了最大限度地保证个人安全,在使用万用表时,必须注意以下安全信息：一、常用前应先检查仪表及表笨,谨防任何损坏和不正常现象.如果发现万用表或表棒损坏,或者怀疑万用表没有正确地工作,不要使用万用表。
二、表笔损柒必须更换,在使用时必须把手放在手指保护环的后面。
三、不要在表笔终端及接地之间施加IoOoV以上的电压，以防电击和损坏仪表。
四、当高于DC60V或者AC30V工作电压时要小心,这样的电压会造成电击的危险。
五、电量不足指示:这时需及时更换电池。
万用表测■第一步:正确插入表笔,首先红表笔插入 VΩ-H 孔，黑表笔插入COM 孔 数字万用表的使用方法图-直流电压的测■ 第二步:把万用表的旋转开关旋转到直流电压的位置。
第三步:用表笔的另一端和电池的正负极相对应。
第四步:读出显示器上的数据注意:把旋钮选到比估计值大的量程档,接着把表笔接电源或电 池两端;保持接触稳定,数值可以直接从显示屏上读取。
万用表的使用方法 及图解
万用表的使用方法及图解(含：怎样用万用表确定三极管的管脚)万用表的使用的注意事项（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
欧姆挡的使用一、选择合适的倍率。
在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。
最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
二、使用前要调零。
三、不能带电测量。
四、被测电阻不能有并联支路。
五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。
这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
万用表测直流时一、进行机械调零。
二、选择合适的量程档位。
三、使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同。
测量时，应断开被测支路，将万用表红、黑表笔串接在被断开的两点之间。
特别应注意电流表不能并联接在被子测电路中，这样做是很危险的，极易使万表烧毁。
四、注意被测电量极性。
五、正确使用刻度和读数。
六、当选取用直流电流的2.5a挡时，万用表红表笔应插在2.5a测量插孔内，量程开关可以置于直流电流挡的任意量程上。
七、如果被子测的直流电流大于2.5a，则可将2.5a挡扩展为5a挡。

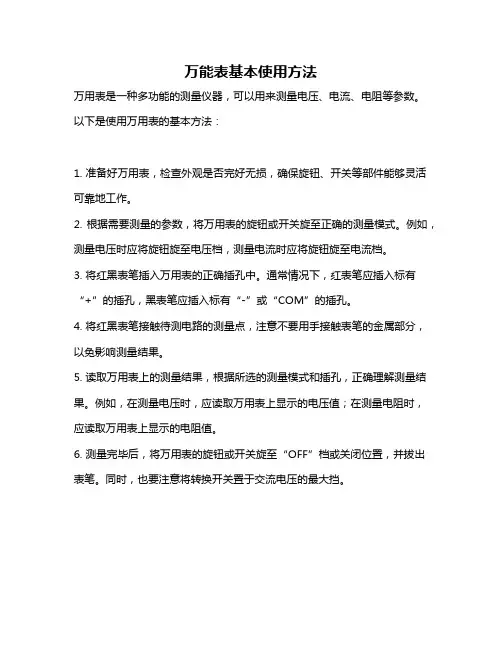

万能表基本使用方法
万能表基本使用方法
万用表是一种多功能的测量仪器，可以用来测量电压、电流、电阻等参数。
以下是使用万用表的基本方法：
1. 准备好万用表，检查外观是否完好无损，确保旋钮、开关等部件能够灵活可靠地工作。
2. 根据需要测量的参数，将万用表的旋钮或开关旋至正确的测量模式。
例如，测量电压时应将旋钮旋至电压档，测量电流时应将旋钮旋至电流档。
3. 将红黑表笔插入万用表的正确插孔中。
通常情况下，红表笔应插入标有“+”的插孔，黑表笔应插入标有“-”或“COM”的插孔。
4. 将红黑表笔接触待测电路的测量点，注意不要用手接触表笔的金属部分，以免影响测量结果。
5. 读取万用表上的测量结果，根据所选的测量模式和插孔，正确理解测量结果。
例如，在测量电压时，应读取万用表上显示的电压值；在测量电阻时，应读取万用表上显示的电阻值。
6. 测量完毕后，将万用表的旋钮或开关旋至“OFF”档或关闭位置，并拔出表笔。
同时，也要注意将转换开关置于交流电压的最大挡。
需要注意的是，在使用万用表时，要避免将电流挡短路或置于最大量程处长时间工作，以免损坏万用表。
同时，要避免外界磁场对万用表的影响，确保测量结果的准确性。
最全的万能表使用方法(包括钳表)
最全的万能表使用方法（包括钳表）万用表是用来测量交直流电压、电阻、直流电流等的仪表。
是电工和无线电制作的必备工具。
初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。
使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。
测量结果要看刻度盘上直流电流刻度来读数。
通常刻度盘上第二行为电流刻度。
同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。
读数要看刻度盘上直流电压刻度。
大多数的万用表电压和电流合用一刻度。
如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。
测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。
选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。
万用表的型号很多，但其基本使用方法是相同的。
现以MF30型万用表为例，介绍它的使用方法。
使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。
明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。
切不可弄错档位。
例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。
第二，使用前观察一下表针是否指在零位。
如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。
红表笔要插入正极插口，黑表笔要插入负极插口。
电压的测量将量程选择开关的尖头对准标有V的五档范围内。
若是测交流电压则应指向V处。
依此类推，如果要改测电阻，开关应指向Ω档范围。
测电流应指向mA或UA。
测量电压时，要把电表表笔并接在被测电路上。
根据被测电路的大约数值，选择一个合适的量程位置。
干电池每节最大值为1．5V，所以可放在5V量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处，则读为3V。
注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。

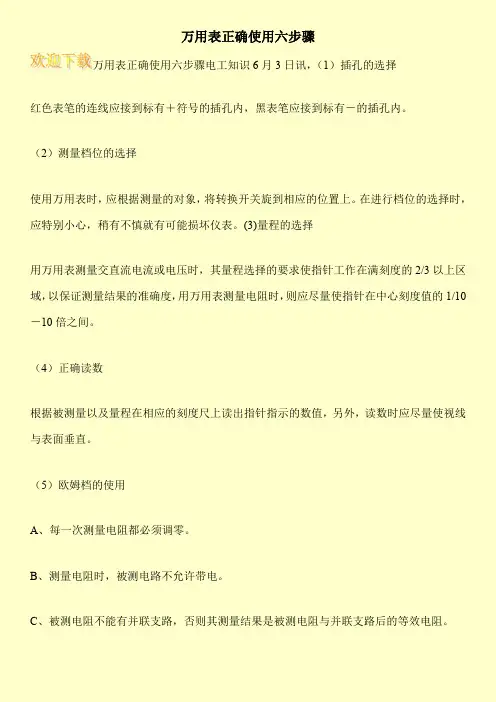

万用表正确使用六步骤
万用表正确使用六步骤
万用表正确使用六步骤电工知识6月3日讯，（1）插孔的选择
红色表笔的连线应接到标有＋符号的插孔内，黑表笔应接到标有－的插孔内。
（2）测量档位的选择
使用万用表时，应根据测量的对象，将转换开关旋到相应的位置上。
在进行档位的选择时，应特别小心，稍有不慎就有可能损坏仪表。
(3)量程的选择
用万用表测量交直流电流或电压时，其量程选择的要求使指针工作在满刻度的2/3以上区域，以保证测量结果的准确度，用万用表测量电阻时，则应尽量使指针在中心刻度值的1/10－10倍之间。
（4）正确读数
根据被测量以及量程在相应的刻度尺上读出指针指示的数值，另外，读数时应尽量使视线与表面垂直。
（5）欧姆档的使用
A、每一次测量电阻都必须调零。
B、测量电阻时，被测电路不允许带电。
C、被测电阻不能有并联支路，否则其测量结果是被测电阻与并联支路后的等效电阻。
D、用欧姆档测量晶体管参数时，考虑到晶体管所能构承受的电压比较小和容许通过的电流较小，一般选择R10或R1K的倍率档。
E、万用表欧姆档不能直接测量微安表表头、检流计、标准电池等仪器仪表，在使用的间歇中，两表笔不能够短接。
（6）注意操作安全
A、决不允许用手接触表笔的金属部分，否则会发生触电或影响测量精度。
B、不允许带电转动转换开关，避免生产高压电弧把转换开关与触点氧化甚至烧坏。
C、测量叠加有交流电压的直流电压时，要考虑转换开关的耐压值，否则会因为电压幅度过大使转换开关中的绝缘材料被击穿。
D、万用表在用完之后，转换开关应该放在交流电压的最大档位或在OFF档。
数字万用表的使用方法及图解
数字万用表的使用方法及图解
万能表使用方法(图解)如下：
1、以下图的数字万用表为例，万用表主要分为两部分：分别是表身和表笔，表笔很简单，就两根表笔，一根红色的表笔和一根黑色的表笔；表身包括表头即屏幕、转换旋钮、表笔插口。
2、表身最上面的就是显示屏，可以显示出我们测量出来的所有数值。
3、显示屏下面是两个按钮，分别是数字保留按钮和手动自动量程按钮。
4、万用表中间部分就是转换旋钮，用了转换各种档位，上面各个字符代表的意思分别是：从OFF档开始，依次是交流电压、直流电压、直流电压毫伏、
Ω档（电阻）和二极管测试、电容、交流/直流安培、交流/直流毫安、交流/直流微安。
5、万用表表身最下面部分是表笔插口，从左到右共计四个插口，分别是电流安培（注意有电流通过时间要求）、电流毫安微安（也要注意电流通过时间的要求）、COM也叫公共端、电压电阻二极管；其中COM孔插黑色的表笔，其余三个孔均插红色的表笔。
6、每款万用表上面的标注方式都不相同，但是字符代表的意思都是一致的。
数字万用表使用步骤
数字万用表使用步骤
1. 打开数字万用表的电源开关，选择要测量的量程。
2. 将测量引线的红黑两个插头分别插入数字万用表上的测量孔中，红色插头通常为正极，黑色插头为负极。
3. 将红色测量引线的夹子与待测电源或电路的正极相连，黑色测量引线的夹子与待测电源或电路的负极相连。
4. 读取数字万用表上的数值，并进行相应的数据转换和误差修正，得出正确的电压、电流、电阻等物理量。
5. 测量完成后，关闭数字万用表的电源开关，拔下测量引线插头，并收好测量工具。
万用表的使用方法教学
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
万用表的操作规程
万用表的操作规程万用表是一种测量电流、电压、电阻等电学量的常用仪器。
正确的操作方法和规程是确保安全和准确测量的关键。
以下是万用表的操作规程。
一、仪器准备1. 在使用万用表之前，需要确保万用表的电池电量充足，并且电表的各功能旋钮、开关以及插头等部件正常灵活，没有松动。
2. 在操作万用表之前，需要确认测量范围与被测电路所需范围相匹配，以免超过测量范围导致万用表损坏。
可以根据被测量的大小选择相应的测量档位。
3. 检查待测电路的电源是否已经关闭，并确认测量点是否已经与地相连，以确保安全操作。
二、接线操作1. 将测量导线的两个插头插入万用表正常工作范围的插座上。
测量导线一端插入COM插口（通常是黑色插口），另一端插入VΩmA插座（通常是红色插口，有些型号上写着VΩmA）。
2. 如果测量电流，需要将VΩmA的旋钮转到电流测量的位置（一般是mA或A位置）。
3. 如果测量电压或电阻，需要将VΩmA的旋钮转到相应的电压或电阻测量位置（一般是V或Ω位置）。
4. 如果需要测量直流电路，则将测量导线的两个接头分别与电路正负极连接。
5. 如果需要测量交流电路，则将测量导线的两个接头分别与电路的两个测量点连接。
6. 确保接线牢固，并注意避免短路或导线脱落。
三、测量操作1. 首先，将万用表的旋钮或开关调整到预期的测量范围，确保选择恰当的量程。
2. 闭合电路，开启电源，启动被测电路。
3. 在测量前，需要注意观察由于测量电压或电流等反应在万用表上的指示值是否变化。
如果没有变化可以继续下一步。
4. 观察并记录测量数值，确保读数准确。
5. 在测量结束后，关闭电源，断开测量导线。
如果之后还需要重新测量，需要重复进行接线操作。
四、安全注意事项1. 在进行测量前，必须确保电源已经关闭并且断电，避免造成电触点的短路和电流伤害。
2. 在选择测量范围时，要确保选择正确的量程，避免超出仪器的测量范围，以免损坏仪器。
3. 当需要测量电流时，要避免将导线直接与电源相连，以防止过大电流通过导线而导致导线烧毁或者触电。
万用表使用方法及注意事项
万用表的使用及注意事项一、引言数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。
我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。
二、功能介绍及使用方法1、电阻的测量（1）测量步骤：首先红表笔插入VΩ孔；黑表笔插入COM 孔；量程旋钮打到“Ω”量程档适当位置，分别用红黑表笔接到电阻两端金属部分，读出显示屏上显示的数据（2）注意：量程的选择和转换。
量程选小了显示屏上会显示“1.”此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。
如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。
要提醒的是在“200”档时单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~2000M”档时单“M”。
如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电. 被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。
万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。
如测一个电阻时，显示为101.0，应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。
2 、直流电压的测量（1）测量步骤：红表笔插入VΩ孔；黑表笔插入COM孔；量程旋钮打到V-或V~适当位置；读出显示屏上显示数据。
（2）注意 :把旋钮选到比估计值大的量程档（注意：直流档是V-,交流档是V~）接着把表笔接电源或电池两端；保持接触稳定。
[计算机]数字万用表的使用方法
![[计算机]数字万用表的使用方法](https://img.taocdn.com/s3/m/0da85048591b6bd97f192279168884868762b8d5.png)
[计算机]数字万用表的使用方法数字万用表是一种多功能的电子测量仪器，可以测量电压、电流、电阻、电容、电感等多种物理量。
下面是数字万用表的使用方法：一、准备工作1.检查电池：在使用数字万用表之前，需要检查电池是否安装正确，电量是否充足。
如果电池电量不足，需要更换电池。
2.检查表笔：表笔是用来连接数字万用表和被测电路的。
需要检查表笔是否完好无损，是否能够正常工作。
3.选择量程：根据需要测量的物理量，选择合适的量程。
例如，如果要测量电压，可以选择电压量程；如果要测量电阻，可以选择电阻量程。
二、测量电压1.将红表笔插入“VΩ”插孔中，黑表笔插入“COM”插孔中。
2.将量程开关转到电压量程，选择合适的量程。
3.将红表笔和黑表笔分别连接到被测电路的两端，读取测量结果。
三、测量电流1.将红表笔插入“mA”或“A”插孔中，黑表笔插入“COM”插孔中。
2.将量程开关转到电流量程，选择合适的量程。
3.将红表笔和黑表笔分别连接到被测电路中，读取测量结果。
四、测量电阻1.将红表笔插入“VΩ”插孔中，黑表笔插入“COM”插孔中。
2.将量程开关转到电阻量程，选择合适的量程。
3.将待测电阻的一端连接到红表笔上，另一端连接到黑表笔上，读取测量结果。
五、测量电容和电感1.将红表笔插入“VΩ”插孔中，黑表笔插入“COM”插孔中。
2.将量程开关转到电容或电感量程，选择合适的量程。
3.将待测电容或电感的一端连接到红表笔上，另一端连接到黑表笔上，读取测量结果。
六、注意事项1.在使用数字万用表时，需要注意安全，避免接触裸露的电线和连接器等危险物品。
2.在测量电压时，需要注意正确连接红黑表笔和被测电路的两端，避免短路或断路。
3.在测量电流时，需要注意正确连接红黑表笔和被测电路的路径，避免烧毁电路或万用表。
4.在测量电阻时，需要注意正确连接待测电阻的两端，避免烧毁电阻或万用表。
5.在测量电容和电感时，需要注意正确连接待测电容或电感的两端，避免烧毁电容或电感。
万用表使用方法 完整版课件PPT
数字万用表由于具有准确度高、测量范围宽、测量速度快、体积
小、抗干扰能力强、使用方便等特点，它广泛应用于国防、科研 、工厂、学校、计量测试等技术领域，但其规格不同，性能指标 多种多样，使用环境和工作条件也各有差别，因此应根据具体情 况选择合适的数字万用表。
7
保持在液晶显示屏上。
8 12. 三极管测试面孔
•
萬用表操作面板
二极管&开短路测量பைடு நூலகம் 频率测量档 温度测量档
三极管放大倍数测量档 电容测量档
直流电流测量档
电阻测量档
直流电压测量档
交流电压测量档 火线识别 交流电流测量档
•
基本測量操作
1.電壓測量----直流
•
基本測量操作
2.电压測量-----交流
万用表使用方法
•
目录
万用表介紹 万用表的功能 万用表操作面板 基本測量操作 万用表注意事項
•
•
万用表介紹
万用表具有用途多，量程广，使用方便等优点，是电子测量中最
常用的工具。它可以用来测量电阻，交、直流电压和交、直流电 流等，有的万用表还可以测量晶体管的主要参数及电容器的电容 量等。
常见的万用表有指针式万用表和数字式万用表。指针式万用表是
路的電源並把所有的高壓電容器放電。
•
萬用表注意事項
注意事項
7.切勿在具有爆炸性的氣體或蒸氣附近使用萬用表。 8.使用表筆時，應將手指放在表筆的護裝置後方。 9.打開電池蓋或萬用表外殼時，應先拆除測試萬用表的連
万用表的使用方法详细介绍
万用表的使用方法详细介绍万用表是电子制作中必备的测试工具。
它具有测量电流、电压和电阻等多种功能。
本文将介绍万用表的结构和使用万用表的方法。
一、观察和了解万用表的结构。
万用表种类很多，外形各异，但基本结构和使用方法是相同的。
常用万用表的结构和外形见彩页附图。
万用表面板上王要有表头和选择开关。
还有欧姆档调零旋钮和表笔插孔。
下面介绍各部分的作用：（一）表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值（如图3-4（B））。
符号A一V一Q表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Q的是电阻刻度线，其右端为零，左端为刻度值分布是不均匀的。
符号忆”或“DC表示直流，丸”或“AC表示交流，丸”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
（二）选择开关万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程。
（如图3—4（B））。
一般的万用表测量项目包括：“mA;直流电流、"V':直流电压、"V':交流电压、电阻。
每个测量项目又划分为几个不同的量程以供选择。
（三）表笔和表笔插孔表笔分为红、黑二只。
使用时应将红色表笔插入标有午”号的插孔，黑色表笔插入标有‘匚”号的插孔。
二、万用表的使用方法（一）万用表使用前，应做到：1 .万用表水平放置。
2 .应检查表针是否停在表盘左端的零位。
如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。
3 .将表笔按上面要求插入表笔插孔。
4 .将选择开关旋到相应的项目和量程上。
就可以使用了。
（二）万用表使用后，应做到：1 .拔出表笔。
2 .将选择开关旋至“OFF档，若无此档，应旋至交流电压最大量程档，如又1000X7档。
3 .若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。
万用表使用教程
万用表使用教程什么是万用表万用表（Multimeter），又称多用途表或万用电表，是一种测量电压、电流和电阻等基本电学参数的仪器。
它通常由一个数字显示屏和一系列旋钮和插口组成，用于选择不同的测量功能和范围。
万用表是电子行业和电气工程中常见的工具，被广泛应用于各种电路的故障排除、电路参数测试和电器设备的维护与调试等工作。
如何使用万用表使用万用表前需要先了解其基本组成和功能，以及正确测量电压、电流和电阻的步骤。
基本组成和功能万用表通常由以下几个部分组成：1.选择旋钮：用于选择测量功能和范围，通常有电压、电流、电阻和其他杂项功能的选项。
2.测量插口：用于将测量引线插入，根据测量类型选择正确的插口。
3.显示屏：用于显示被测量参数的数值，通常为数字显示。
万用表的基本功能包括测量直流和交流电压、直流和交流电流、电阻和其他特殊功能如二极管和连续性测试等。
测量电压是万用表的最常见功能之一。
下面是测量直流电压和交流电压的步骤：1.设置功能和范围：将选择旋钮旋转到电压（V）功能，并选择适当的测量范围。
如果不确定被测量电压的大小，选择一个较大的范围。
2.连接测量线：将万用表的红色测量引线连接到被测量电路中的正极，将黑色测量引线连接到负极。
3.读取测量数值：在正确连接的情况下，万用表的显示屏会显示被测电压的数值。
测量电流测量电流的步骤稍微复杂一些。
下面是测量直流电流和交流电流的步骤：1.设置功能和范围：将选择旋钮旋转到电流（A）功能，并选择适当的测量范围。
2.连接测量线：将红色测量引线从“COM”插口移动到“A”插口。
将测量线与被测电路正确连接。
3.断开电路：如果要测量串联电流，则需要断开电路并插入万用表测量线。
如果要测量并联电流，则将万用表测量线与电路保持连接。
4.读取测量数值：在正确连接的情况下，万用表的显示屏会显示被测电流的数值。
测量电阻的步骤如下：1.设置功能和范围：将选择旋钮旋转到电阻（Ω）功能，并选择适当的测量范围。
syeeth万用表使用教程
syeeth万用表使用教程
一、万用表的使用方法：
第一：首先将万用表的红表笔插在相应的欧姆插口当中，然后再将黑表笔插在相应的c0插口当中，将红黑表笔插入相应的插口以后，我们就可以使用万用表来测量一些电路或者是器件两端的电阻了，在这个过程当中不能带电，否则会让万用表烧坏。
第二：将万用表设置在直流电压档位置，然后按照以上的测量方式进行直流电压的测试。
第三：将万用表设置在交流电压档相应的位置，然后再使用电阻档测量的方式对交流电压档进行测量。
第四：测量交流电流档需要将红表笔插入ma插口，将黑表笔插入com插口，然后再将万用表和电路串联，完成串联以后，就可以对交流电流档进行测量了。
第五：直流电流档的测量也和交流电流档的测量方式相同。
二、使用万用表的一些注意事项：
1、在使用万用表进行测量的过程当中，我们不能直接用手去触摸红黑表笔的金属部分，因为用手触摸表笔可能会让万用表测量的结果不准确，而且对人的安全也有一定的保障。
2、在使用万用表进行测量的过程当中，不能随意对其进行换挡档操作，当我们正在使用万用表测量一些电压较高或者电流较大的设
备时，随意换挡，很可能造成万用表的损坏，如果想要进行换挡操作，则需要先将表笔断开，然后在进行换挡操作，完成换挡以后才能进行测量。
3、当我们使用完万用表以后，要将万用表的档位调节到最高位置的电压档，这样我们再次使用万用表的时候，万用表就不会损坏，最后怀雲要将万用表的电源关闭。
万用表的使用流程简述
万用表的使用流程简述1. 介绍万用表是一种电子测量仪器，广泛应用于电子、电力、通信等行业。
它可以测量电压、电流、电阻和频率等电学参数。
本文将简要介绍万用表的使用流程。
2. 准备工作在使用万用表之前，需要进行一些准备工作：•确保万用表的电池已经安装并充电完成；•检查测试线、测试夹等附件是否完好；•确保工作环境安全，无高温、高压等危险；•熟悉万用表的使用说明书，了解仪器的各个部件及其功能。
3. 测量电压下面是使用万用表测量电压的步骤：1.将万用表的旋钮调至电压（V）档位；2.将测试线的插头插入万用表的电压测量插孔中；3.将测试线的另一端分别与电路的正负极连接，正常情况下红色线连接正极，黑色线连接负极；4.读取仪表上显示的电压数值，注意单位。
4. 测量电流使用万用表测量电流的步骤如下：1.关断电路电源，确保万用表的测量电流插孔未插入任何导线；2.将万用表的旋钮调至电流（A）档位；3.拨动测量电流插孔便携开关至“外部”位置；4.将测试线的插头依次插入电流测量插孔和测量电路的导线中，保证红黑色线分别连接至正负极；5.打开电路电源，读取万用表上显示的电流数值。
5. 测量电阻下面是使用万用表测量电阻的步骤：1.将万用表的旋钮调至电阻（Ω）档位；2.确保被测电阻电路电源已关断，以免影响测量结果；3.将测试线的插头依次插入万用表的电阻测量插孔和电路的两端；4.若需要测量较小的电阻值，可以使用万用表的零零校准进行零点校准；5.读取并记录万用表上显示的电阻数值。
6. 频率测量如果需要测量电路的频率，可以按照以下步骤进行：1.将万用表的旋钮调至频率（Hz）档位；2.将测试线的插头依次插入万用表的频率测量插孔和电路的输出端口；3.读取并记录万用表上显示的频率数值。
7. 注意事项在使用万用表时，需要注意以下事项：•确保测量环境安全，避免高温、高压等危险；•正确选择测量档位，以获得准确的测量结果；•在测量前，了解被测电路的工作原理和电压范围，避免损坏仪器；•拔插测试线时，应当小心谨慎，避免触电或短路；•使用完毕后，及时关闭电路电源，将万用表归位并妥善保管。
万用表使用方法小口诀
万用表使用方法小口诀万用表是一种多用途的电子测量仪器，可测量直流电流、电压、交流电压等的一些参数。
分为数字万用表、指针表等，目前使用广泛就是数字万用表，涵盖了安培计、电压表、欧姆计等功能，接下来我们一起来看看万能表的使用方法以及万用表使用方法小口诀！一、万能表的使用方法1、万能表的使用方法-使用前要检查正负极是否正确万能表使用前，要检查一下红色和黑色的测试棒的连接线是否接相应颜色的接线柱上。
红色的测试被测试部分的正极，而黑色则测试被测试部分的负极。
遇到不知道被测试部分的正负极时，建议将转换开关设置于直流电压最大的档位，然后将测试棒放在被测试部分的任何一个极上，再用另一个测试棒在另一端上轻轻的碰一下，观察指针的偏转，若指针正方向偏转，那么红色棒连接的为正极，另一个为负极。
若指针往反方面偏转，则说明红色测试棒接触的为负极，另一个为正极。
2、万能表的使用方法-使用时从大到小倍率改变有的万能表在测量高电压时还附有专门的高压绝缘表笔，在测量时一定要先把负笔接地，另一个表笔来定高电位。
还要注意不能将电阻档和电流档来测定电压。
变换量程时，必须从大向小改变倍率。
这样不会损坏仪表。
3、万能表的使用方法-使用后将开关切换到高档位每次使用万能表后，建议将转换开关切换到高压档位上，这样方便下次的操作，在用欧姆档测量电阻时，要选好适当的倍率，让指针指示在刻度较稀的地方，这样测量出来的数据更精确。
4、万用表使用的注意事项：1、万用表使用之前，要先将万用表的指针调在零电压和电流的位置上。
2、万用表在测量时，千万不能用手触摸到表笔的金属部分，这样不仅可以让测量数据更准确，还能保护人身安全。
3、在测量时同一电量的高电压和电流时，不能在测量的时候同时换档，要换档时，建议要先断开表笔，换档后再测量，这样不会毁坏万能表。
4、万用表使用后，将转换开关设置于交流电压的最大挡。
如果长时间不用，可以将万能表内的电池取出来，防止电池受潮腐蚀。
二、万用表使用方法小口诀1、测量先看挡，不看不测量每次拿起表笔准备测量时，务必再核对一下测量类别及量程选择开关是否拨对位置。
一分钟学会万用表使用
一分钟学会万用表使用
电子万用表可以分为三个部分：显示屏、表盘和表笔。
测量时，我们需要先拨动表盘，选择合适的量程，再用表笔接触被测物体，最后从显示屏上观察示数即可。
下面我们把这个过程展开来说。
表笔插在哪？电子万用表的最下面会有四个孔，我们的两支表笔，就要插在这其中的两个孔内▼每一个孔的旁边都标注了一些符号，其中有一个标注了“COM”符号，这个孔用来插入黑色表笔。
红色表笔插在哪，则要看我们要测量的参数：当我们想要测量一般电流时，表笔插在标注着“A”的孔内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常规测量步骤
• 1、机械调零； • 2、确定需要测量的电量，电压、电流、电阻、电容或
其他； • 3、确定合适的量程并切换相应的档位（欧姆档需要调
零）； • 4、确定所使用的插孔，是普通的正极插孔还是高电压
插孔、大 电流插孔，或者三极管测试插孔； • 5、开始测量，并待指针稳定后再进行读数；
量程的选择
电池测试档（BATT）
• BATT是Battery（电池）的缩写，在万用表即是电池测 试功能。
• 常见的有1.5V和9V两个量程： 1.5V量程时，测量电池流过万用表内部的负载电阻7欧
（RL7） 时的电流，仪表上显示的是电流值； 9V量程时，负载电阻为190欧（RL190）。
• 判断依据为：如果电池通过一定的负载后，能产生一 定的电流值，则可认为电池是好的，反之达不到定值 时，则可认为电池的电量不足。
测量前的注意事项
• 3、进行测量时，尽量右手握住两支表笔，手指不要触 及表笔的金属部分和被测元器件。
• 4、测量中如果需要转换量程，必须表笔离开电路后才 进行切换，否则有可能会损坏转换开关的触点及万用 表内部电路。
• 5、测量前需要确认指针是否在零点（在OFF档位下检 查），如果有偏差，应进行机械调零。
• 只有当观察者的视线与表盘垂直时，反光镜中的指针 与实际的指针才会重合，这时观察和读取到的数值才 是万用表的真实读数。
三极管 测试孔
正极插 孔
负极 （公共 端）插
孔
接口孔
大电流 插孔
直流电 压档
直流电 流档
接口面板
交流电 压档
欧姆档 （电阻档） 及电容档
电池测 试档
• 测量时，要选则合适的量程，量程太大影响测量精度 ，太小又不能读出其确切值。具体的选择方法是：如 果已知被测电压的大概值，可以选择和它最接近（但 要大于该值）的量程；而完全不知道当被测电压值时 ，应该选择最大量程，然后根据指针的偏转情况，适 当地再减小量程。
量程的选择
量程不合适
量程不合适
量程的选择
指针式万用表的使用
MF-47型指针式万用表
本 课 程 使 用 的 万 用 表
概述
• 万用表又称多用表、复用表等，是一种多功能 、多量程的测量仪表。它是电子测试领域最基 本的工具，也是一种使用广泛的测试仪表，是 从事电子行业的人员必须掌握的测量工具。万 用表分为指针式和数字式，一般的万用表可测 量直流电压、直流电流、交流电压、电阻，有 的还可以测量交流电流、电容、二极管以及三 极管的一些参数。
合适的量程
读数技巧
• 由于万用表档位众多，不可能全在刻度 盘上标识出来，有些档位是直接成倍数 关系的，就可以用同一种刻度来表示， 再经过换算就可以得到正确的结果。
• 例如：对于直流档有0.25、2.5和250，但 刻度盘只有250的标尺，如果需要用2.5的 档位测量，可以先按250的标尺读数，如 读到的结果是175，则可以将250的标尺 进行缩放，即除以100倍。所以最终测量
刻度盘
10V 交流 电压 直档流刻 毫度安线 档刻 度线 反光 镜
欧姆档 刻交度流线、 直流电 压档通 用刻度 电容线档 刻度线
机械 调零
hFE档 刻度线
反光镜的作用
• 当观察者的视线与表盘指针不垂直成一个夹角时，可 以看到两根指针（反光镜中的一根指针和实际的一根 指针），这时的读数是有误差的，不是万用表的真实 读数。
测量前的注意事项
• 1、进行测量前，要先检查红、黑表笔连接的位置是否 正确。黑色表笔一定要接在“—”（公共端）插孔， 而红表笔根据测量情况不同可接在“+”（正极）插孔 、高电压插孔或大电流插孔。如果红黑表笔接反，在 测量直流电量时会使指针反转而损坏表头部件。
• 2、在测量电路前一定要查看所选档位与测量对象是否 相符合，量程是否正确，以及电极性是否正确，否则 不仅得不到正确的测量结果，还会损坏万用表。
2.0x100 欧=200欧
2.5x100 欧=250欧
4.7 x 1k = 4.7kΩ
6.5 x 1k = 6.5kΩ
17x 10 = 170Ω
8.5 x 10k = 85kΩ
7.4 V
140 / 100 V = 1.4V
215 / 100 V = 2.15V
215V
