• 排阻(Resistor Array） • 串联排阻用英文字母“RN“表示.
• 并联排阻用英文字母“RP“表示﹒ 若干个参数完全相同的电阻，它们的一个引脚都连到一起，作为公共引脚。其余引脚正常引出一般来说，最左边的那个是公共引脚。它在排阻上一10-1 A=100
8 主板常见场效应管与晶体管的比较
9 集成电路
电阻(Resistor)
• 定义 – 阻止电流通过的电子元件
• 种类 – 定额电阻
• 在生产时已规定了电阻的阻值大小
– 可变电阻
• 根据需要在一定范围内可改变其阻值大小
– 热敏电阻
• 阻值在生产时已定额,但会随着温度改变其阻值大小 • 用于温控电路
– 压敏电阻
• 电阻对电压较敏感，当电压达到一定数值时,电阻迅速导通
电阻(Resistor)
• 电阻在电路中用“R”加数字表示 • 换算单位
– 电阻的单位为欧姆（Ω） – 倍率单位有：千欧(KΩ),兆欧 (MΩ)等 – 1M Ω=103 KΩ= 106Ω
• 阻值计算 1．E-24标注方法 E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K）（1）常用电阻标注 XXY XX代表底数，Y代表指数例如 470 = 47Ω 103 = 10kΩ 224 = 220kΩ （2）小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如 1R0 = 1.0Ω R20 = 0.20Ω 5R1 = 5.1Ω R007 = 7.0mΩ 4m7 = 4.7mΩ
• 应用
– 主板上KB/MS电路中 – 主板上USB电路中
晶振(Crystal Oscillator)
• 定义

电脑主板上电子元器件基础知识大全

电脑主板上电子元器件基础知识大全打开机箱盖一看，主板上布满了密密麻麻的全是一些电子员器件，有电阻、电容、晶体管等等很多，在电脑工作中这些小元器件可是起着非常重要的作用，一个不能少一个也不能坏。

哎，这个时候才想起上大学的时候学的数字电路、物理电路来，模拟电路来，可惜那个时候从来没一个老师说过这些东西有些什么应用领域的作用，想一想觉得那些老师业太缺乏应用能力了，气愤，这就是中国教育的弊端，与应用严重脱节！没办法，这里总结起来温习温习吧！一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K b、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10 金色/ x0.1 ±5 黑色0 +0 / 棕色1 x10 ±1 红色2 x100 ±2 橙色 3 x1000 /黄色4 x10000 / 绿色5 x100000 ±0.5 蓝色6 x1000000 ±0.2 紫色7 x10000000 ±0.1 灰色8 x100000000 / 白色9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

笔记本电脑主板元器件的识别

笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别1、电阻 1、电阻 1、电阻A、字母表示:“R”。

A、字母表示:“R”。

B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险电阻。

电阻。

C、测量电阻的好坏:首先查看被测电阻的阻值～将万用表调制合适的档位～C、测量电阻的好坏:首先查看被测电阻的阻值～将万用表调制合适的档位～C、测量电阻的好坏:首先查看被测电阻的阻值～将万用表调制合适的档位～并且对万用表的档位进行校零～分别将万用表的红表笔和黑表笔与电阻两端并且对万用表的档位进行校零～分别将万用表的红表笔和黑表笔与电阻两端并且对万用表的档位进行校零～分别将万用表的红表笔和黑表笔与电阻两端的引脚相接～此时万用表显示的数据即为测试出的实际电阻。

如果万用表发的引脚相接～此时万用表显示的数据即为测试出的实际电阻。

如果万用表发出蜂鸣声显示数据为0或与测得的数据相差较大～则电阻损坏。

出蜂鸣声显示数据为0或与测得的数据相差较大～则电阻损坏。

2、电容 2、电容 2、电容A、字母表示:“C”～单位用“F”法拉表示。

A、字母表示:“C”～单位用“F”法拉表示。

B、定义:由两片金属膜,阴极和阳极,紧靠～中间用绝缘材料隔开组成的B、定义:由两片金属膜,阴极和阳极,紧靠～中间用绝缘材料隔开组成的B、定义:由两片金属膜,阴极和阳极,紧靠～中间用绝缘材料隔开组成的原件。

原件。

C、电容容量的大小就是表示能贮存电能的大小～电容对交流信号的阻碍作C、电容容量的大小就是表示能贮存电能的大小～电容对交流信号的阻碍作C、电容容量的大小就是表示能贮存电能的大小～电容对交流信号的阻碍作用称为容抗。

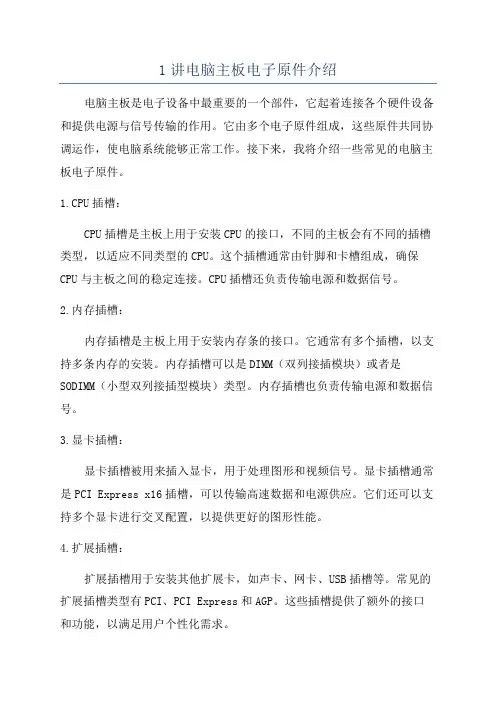

1讲电脑主板电子原件介绍

1讲电脑主板电子原件介绍电脑主板是电子设备中最重要的一个部件，它起着连接各个硬件设备和提供电源与信号传输的作用。

它由多个电子原件组成，这些原件共同协调运作，使电脑系统能够正常工作。

接下来，我将介绍一些常见的电脑主板电子原件。

1.CPU插槽：CPU插槽是主板上用于安装CPU的接口，不同的主板会有不同的插槽类型，以适应不同类型的CPU。

这个插槽通常由针脚和卡槽组成，确保CPU与主板之间的稳定连接。

CPU插槽还负责传输电源和数据信号。

2.内存插槽：内存插槽是主板上用于安装内存条的接口。

它通常有多个插槽，以支持多条内存的安装。

内存插槽可以是DIMM（双列接插模块）或者是SODIMM（小型双列接插型模块）类型。

内存插槽也负责传输电源和数据信号。

3.显卡插槽：显卡插槽被用来插入显卡，用于处理图形和视频信号。

显卡插槽通常是PCI Express x16插槽，可以传输高速数据和电源供应。

它们还可以支持多个显卡进行交叉配置，以提供更好的图形性能。

4.扩展插槽：扩展插槽用于安装其他扩展卡，如声卡、网卡、USB插槽等。

常见的扩展插槽类型有PCI、PCI Express和AGP。

这些插槽提供了额外的接口和功能，以满足用户个性化需求。

5.BIOS芯片：BIOS芯片是一块存储芯片，主板上的BIOS程序存储在其中。

BIOS （基本输入输出系统）是用于启动计算机和初始化硬件的固件。

当计算机启动时，BIOS芯片将读取并执行存储在其中的代码，以确保计算机的正常运行。

近代的主板上也有UEFI固件取代传统的BIOS。

6.南北桥芯片：南北桥芯片是主板上的两个重要芯片组，分别用于处理不同的功能。

北桥芯片负责与CPU和内存进行通信，而南桥芯片则负责与其他硬件设备进行通信，例如USB接口、SATA接口、以太网接口等。

这些芯片组起到了桥梁的作用，协调数据传输和控制信号流动。

7.电源插口：电源插口用于连接电源线，向主板和其他硬件组件提供电力所需。

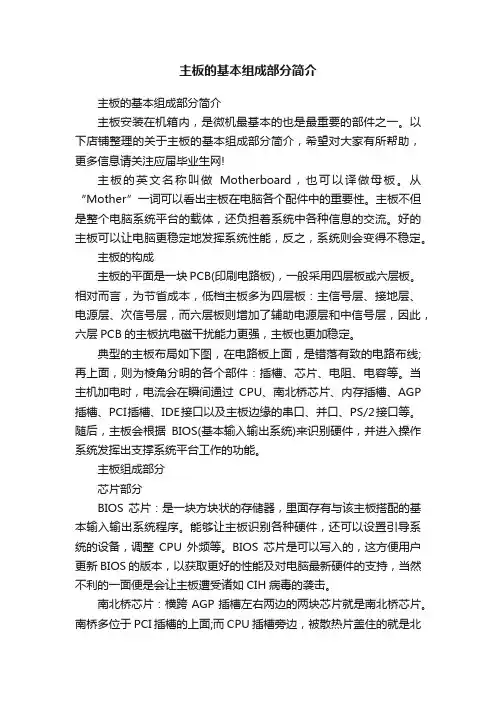

主板的基本组成部分简介

主板的基本组成部分简介主板的基本组成部分简介主板安装在机箱内，是微机最基本的也是最重要的部件之一。

以下店铺整理的关于主板的基本组成部分简介，希望对大家有所帮助，更多信息请关注应届毕业生网!主板的英文名称叫做Motherboard，也可以译做母板。

从“Mother”一词可以看出主板在电脑各个配件中的重要性。

主板不但是整个电脑系统平台的载体，还负担着系统中各种信息的交流。

好的主板可以让电脑更稳定地发挥系统性能，反之，系统则会变得不稳定。

主板的构成主板的平面是一块PCB(印刷电路板)，一般采用四层板或六层板。

相对而言，为节省成本，低档主板多为四层板：主信号层、接地层、电源层、次信号层，而六层板则增加了辅助电源层和中信号层，因此，六层PCB的主板抗电磁干扰能力更强，主板也更加稳定。

典型的主板布局如下图，在电路板上面，是错落有致的电路布线;再上面，则为棱角分明的各个部件：插槽、芯片、电阻、电容等。

当主机加电时，电流会在瞬间通过CPU、南北桥芯片、内存插槽、AGP 插槽、PCI插槽、IDE接口以及主板边缘的串口、并口、PS/2接口等。

随后，主板会根据BIOS(基本输入输出系统)来识别硬件，并进入操作系统发挥出支撑系统平台工作的功能。

主板组成部分芯片部分BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。

能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。

BIOS芯片是可以写入的，这方便用户更新BIOS的版本，以获取更好的性能及对电脑最新硬件的支持，当然不利的一面便是会让主板遭受诸如CIH病毒的袭击。

南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。

南桥多位于PCI插槽的上面;而CPU插槽旁边，被散热片盖住的就是北桥芯片。

北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，由于发热量较大，因而需要散热片散热。

南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。

电脑主板电子原件介绍

数字 21 22 23 24 25 26 27 28 29 30
电阻(Resistor)
• 量测方法 – 用数字式万用表去测电阻时，用红黑表笔接电阻的两端,用相应的欧姆档抗大小
• 作用 – 电阻在电路中的主要作用为分流,限流,分压,偏置,滤波(与电容器组合使用
• 应用 – 分流----并联电阻,常见于光驱电路板上 – 限流----例如:主板上用于Reset电路中的上拉电阻 – 分压----串联电阻,常用于3VSB电路中的基准电路
数字
代表值
01
100
02
102
03
105
04
107
05
110
06
113
07
115
08
118
09
121
10
124
B=101 C=102
数字 11 12 13 14 15 16 17 18 19 20
D=103 E=104
代表值 127 130 133 137 140 143 147 150 154 158
• 发光二极管的正负极可从引脚长短来识别，长脚为负
二极管(Diode)
• 特性 – 单向导电性
SOT-
SOD-323
• 应用
323 双二
极管
– 单向导通----在电池电路中的双二极管
– 稳压----常用于早期的Vcore芯片的供电电路中
• 测试注意事项
– 建议用数字式万用表两极管档去测二极管时，红表笔接二极，黑表笔接二极管的负极，此时测得的阻值才是二极管通阻值，这与指针式万用表的表笔接法刚好相反
– 使用寿命长,即使爆炸也不会发生明火
– 等效阻抗小,能量损失少P=1/2*I2*ESR,

项目1 识读主板常用元器件(二极管、三极管、场效应管)

Page 12
三、知识准备
三极管特性
三极管在电路中用字母V表示，在主板电路中三极管也用 VT、 PQ表示。不同类型的三极管在电路中所有不同的图形符号，如图所示是NPN型和PNP型三极管的图形符号。
Page 13
三、知识准备
主板常用三极管
SOT-23封装三极管
Page 14
三、知识准备
主板常用电容器
Page 19
四、实操
如何检测三极管?
对于晶体三极管的检测，应首先观察其有无明显的物理损坏，然后查看其引脚是否有虚焊或者开焊的状况。如果存在明显的物理损坏则需马上更换新管，如果存在虚焊或者开焊的情况应首先加焊，再进行下一步的检测。在代换时需注意，NPN型和PNP型晶体三极管之间不能代换，硅管和锗管之间不能代换。代换时要尽量选择同型号的晶体三极管进行代换。
Page 4
三、知识准备
问题一：二极管是什么? 问题二：二极管能干什么? 问题三：二极管种类有多少?
Page 5
三、知识准备
Page 6
三、知识准备
二极管特性
1）正向特性如图所示的电子电路中，将二极管的正极接在高电位端
，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压 ”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能真正导通。导通后二极管两端的电压基本上保持不变（锗管约为 0.3V，硅管约为0.7V），称为二极管的“正向压降”。
本任务
本任务主要学习识别主板中常用二极管、三极管、场效应管

主板各部件的认识及介绍

主板各部件的认识及介绍主板是计算机的重要组成部分，它连接和支持计算机的各种硬件设备。

主板上集成了多个电子元件，包括芯片组、插槽、接口等。

下面对主板的各个部件进行介绍。

1.芯片组：芯片组是主板上最重要的部分，它负责连接和协调各个硬件部件的工作。

芯片组通常由南桥和北桥两个芯片组组成。

南桥连接主板上的硬盘、USB接口、电源接口等设备，北桥连接主板上的处理器、内存等设备。

2.插槽：主板上有多个插槽，用于插入不同类型的扩展卡。

常见的插槽有PCI插槽、PCI-E插槽和AGP插槽。

PCI插槽用于插入网卡、声卡等扩展卡，PCI-E插槽用于插入显卡、声卡等高速扩展卡，AGP插槽用于插入显卡。

3.接口：主板上还有各种接口，用于连接外部设备。

常见的接口有USB接口、SATA接口、RJ45接口等。

USB接口用于连接外部硬件设备，如鼠标、键盘、打印机等。

SATA接口用于连接硬盘、光驱等存储设备。

RJ45接口用于连接网络。

4.内存插槽：主板上有多个内存插槽，用于插入内存条。

内存条是存储器的一种，用于暂时存储计算机运行时的数据。

内存插槽的类型和数量决定了主板的最大内存容量和速度。

5.处理器插槽：主板上有一个或多个处理器插槽，用于插入处理器。

处理器是计算机的核心部件，负责执行各种计算任务。

不同的处理器插槽类型适用于不同的处理器架构。

6.电源插槽：主板上有一个电源插槽，用于连接计算机的电源。

电源插槽提供电能给主板上的各个部件和设备。

7.BIOS芯片：主板上有一个BIOS芯片，用于存储计算机的基本输入输出系统（BIOS）。

BIOS负责计算机的启动和初始化过程，可以通过BIOS设置参数来配置主板和硬件设备。

8.CMOS电池：主板上有一个CMOS电池，用于供电给BIOS芯片，以保持系统配置的持久性。

CMOS电池一般是纽扣电池，可以长时间保持电力供应。

9.音频芯片：主板上有一个音频芯片，用于处理计算机的音频输出。

音频芯片可以产生和处理音频信号，使计算机可以播放音乐、视频等多媒体文件。

笔记本电脑主板元件识别讲解

Page 23
短接点短路点就是将断开的导线通过焊锡连接起来，形成一个完整的导电通路；在我们作主板电路故障诊断的时候，可以方便的将其断开，来缩小问题分析的范围。此外，有些笔记本电脑主板还预留有CMOS模块复位短路点，在需要清除CMOS设置信息时，可以用镊子等工具直接短接在电脑主板上的短路点即可。如下图所示：
13 Y/X
14 H 15 T 16 LED
17
Page 4
PAD
英文
Connector
Resistor Parallel Capacitor Parallel Crystal Oscillator
Hole Test Point Light emitting
diode Pad
中文
接口
排阻
排容
晶振
固定孔测试点发光二
3V
Page 14
防EMI功能左图为USB端口防EMI的电感线圈元件，消除USB设备热插拔瞬间产生的干扰信号。
储能功能左图为电感在开关电源（Pulse Width Modulation，简称PWM）中充当交流方波电压转直流滤波功能的应用。此类应用在笔记本电脑主板电源产生模块很常见。
三极管在笔记本电脑主板电路上几乎都用作逻辑开关的功能，而且绝大部分是高电平导通的NPN、N沟道型三极管。
Page 20
From EC MAINON 4
5
3
6
2
7
1
8
1 .8 V S US
P Q3 9
A O4 41 8
P C1 29 .1 U
1.8V
逻辑开关功能
元件符号第4PIN栅极“箭头”朝外，为 N沟道MOS管。当MAINON信号为高电平时，MOS管导通，即1.8VSUS电压转换为1.8V。当MAINON为低电平时，截止。此外，图中还有一颗“二极管”标示的符号，它表示PQ39的第1～3PIN到第5～8PIN，可以无条件地正向导通。
