电线穿管敷设规范篇一:电缆敷设国家标准GB50217电缆敷设国家标准GB50217-94 (5 电缆敷设)GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择,应符合下列规定:(1)避免电缆遭受机械性外力、过热、腐蚀等危害。

(2)满足安全要求条件下使电缆较短。

(3)便于敷设、维护。

(4)避开将要挖掘施工的地方。

(5)充油电缆线路通过起伏地形时,使供油装置较合理配置。

5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。

5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:(1)应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。

当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。

(2)支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

(3)同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。

5.1.4 同一层支架上电缆排列配置方式,应符合下列规定:(1)控制和信号电缆可紧靠或多层迭置。

(2)除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。

(3)除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm 空隙。

5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并使按持续工作电流选择电缆截面尽可能较小的原则来确定。

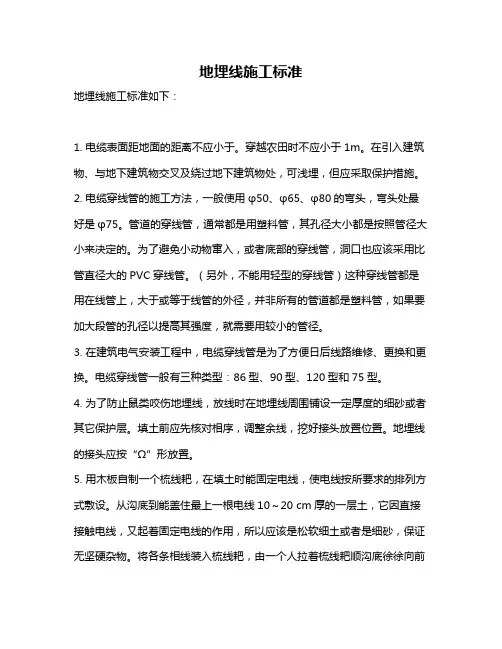

地埋线施工标准

地埋线施工标准

地埋线施工标准地埋线施工标准如下:1. 电缆表面距地面的距离不应小于。

穿越农田时不应小于1m。

在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施。

2. 电缆穿线管的施工方法,一般使用φ50、φ65、φ80的弯头,弯头处最好是φ75。

管道的穿线管,通常都是用塑料管,其孔径大小都是按照管径大小来决定的。

为了避免小动物窜入,或者底部的穿线管,洞口也应该采用比管直径大的PVC穿线管。

(另外,不能用轻型的穿线管)这种穿线管都是用在线管上,大于或等于线管的外径,并非所有的管道都是塑料管,如果要加大段管的孔径以提高其强度,就需要用较小的管径。

3. 在建筑电气安装工程中,电缆穿线管是为了方便日后线路维修、更换和更换。

电缆穿线管一般有三种类型:86型、90型、120型和75型。

4. 为了防止鼠类咬伤地埋线,放线时在地埋线周围铺设一定厚度的细砂或者其它保护层。

填土前应先核对相序,调整余线,挖好接头放置位置。

地埋线的接头应按“Ω”形放置。

5. 用木板自制一个梳线耙,在填土时能固定电线,使电线按所要求的排列方式敷设。

从沟底到能盖住最上一根电线10~20 cm厚的一层土,它因直接接触电线,又起着固定电线的作用,所以应该是松软细土或者是细砂,保证无坚硬杂物。

将各条相线装入梳线耙,由一个人拉着梳线耙顺沟底徐徐向前移动,后面紧跟二人随即填土,覆盖第一层土后,用脚踩平,禁止用铁锹、钉耙等铁器夯土,以防碰伤绝缘层。

在梳线的同时,应将梳线耙慢慢地在线沟的左右移动,如横方向太窄,也可以上下移动,使电线在沟内呈蛇形放置。

同一线路只能由一端向另一端逐步回填,不可多处同时进行,第一层土填好后,应进行一次绝缘摇测,以便发现隐伤,及时处理,这次遥测最好在灌水后进行。

希望以上信息对你有所帮助。

建议根据实际情况咨询相关专业人员并遵循安全操作规程进行地埋线的施工工作。

电缆直埋、穿管、排管、电缆沟施工要点

电缆直埋、穿管、排管、电缆沟施工要点

1、直埋敷设要注意什么?在什么情况下采用?直埋敷设,需要考虑电缆是否容易受到外力冲击而导致损坏。

1.如果不会受到大的冲击,直接敷设是可以的。

2.如果可能受到一些比较大的冲击,但强度可以控制在一定范围,可以考虑铠装直埋。

3.如果外力更大,就需要采用保护套管了,这个在局部(比如通过公路的地方)设置就可以。

电缆直埋敷设的优缺点:优点:敷设方便,节省材料和人工,缺点:维护不便,如果要维护,就需要把覆土挖开,仅建议用在不考虑维护,或能接受这种维护方式的地方。

直埋时一般是需要垫黄沙的。

问题1直埋电缆接地,如何找故障点?答:用巡线电缆测试仪。

问题2直埋电缆需要做电缆井吗?问题补充:厂区内电缆敷设,采用铠装电缆直埋,过路处及入车间配电室处是否需要加电缆井?市政10KV电缆进入厂区处是否需要加电缆井?答:电缆在6根及以下可不设电缆井,电缆较多设井,便于更换、增添电缆。

市政10KV电缆进入厂区处不必设电缆井,从终端杆引下直埋至高压配电柜即可。

问题3工地临时电缆如何敷设?问题补充:单位新建厂房,施工变压器及高压线路距离施工中心较远,由于是钢结构厂房,不能采取架空线路,以免和钢结构安装产生冲突,只能采用低压电缆从变压器引至施工现场的一级配电箱,再分配给现场各施工单位的二级配电箱,请问该段低压电缆该如何敷设?是直埋还是直接放在地面上?答:严禁直接贴地面敷设。

此低压电缆采用直埋敷设。

2、穿管要注意什么?在什么情况下采用?电缆穿管敷设,相比于直埋来说,更便于后期维护和增加线路。

穿管敷设的电缆,可以考虑一些备用管,为日后线路维护和增容等做准备。

1.穿管敷设时,在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2.电缆数量较少,线径较小的情况下,可以采用电缆手井;3.电缆较多,线径较大的情况下,需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法,很多小的过路井也可以直接砖砌或混凝土浇筑,此时要考虑底部设置渗水孔。

地下室电线管敷设要求

地下室电线管敷设要求

地下室电线管敷设:
1. 电线穿管直径应根据电缆截面面积与管壁间的空气绝缘距离计算,一般情况下电线穿管的直径不应小于电缆外径的1.5倍,不应大于电缆外径的
2.5倍,具体情况应按照设计要求进行选择。

2. 电线穿管间距应根据电缆外径、环境温度等因素来确定,一般情况下电线穿管间距不应小于电缆外径的2倍。

3. 电线穿管的接头位置应选在管道弯头、转角以及变截面处等位置,同时还应考虑到电线的维护、更换以及扩容等因素,接头应设于方便更换的位置。

4. 用于地下室等潮湿部位暗敷的钢导管其壁厚不应小于2mm,且钢导管不应有折扁和裂缝,管内壁应光滑无铁屑和棱剌,管口处的端面应平整、无毛剌。

非镀锌钢导管内壁、外壁均应作防腐处理,暗敷于砼中的钢导管,其外壁可不作防腐处理。

5. 刚性塑料绝缘导管不宜敷设在穿越高温的易受机械损伤的场所。

暗敷在墙内或砼内的刚性塑料绝缘导管,应是中型及以上的塑料绝缘导管。

刚性塑料绝缘导管管口应平整光滑,管与管、管与盒(箱)等器件采用承插配件连接,连接处结合面应涂专用胶合剂,初口处牢固密封。

6. 电气导管在砼中暗敷时,不宜多根并列敷设,每根导管之间的间距宜在30~50mm以上,在地下室顶板上的预埋管,为防止后期地下室综合支架膨胀螺栓破坏管理,预埋管应抬高不小于5cm,预埋盒及管理接头尽量避开后浇带。

电缆穿管埋地敷设规范

电缆穿管埋地敷设规范

电缆管弯曲半径不应小于电缆管径的6倍。 电缆管弯曲半径不应小于电缆管径的10倍。 电缆管弯曲半径不应小于电缆管径的15倍。 电缆管弯曲半径不应小于电缆管径的20倍。
管道连接应牢固,无缝隙,且 连接处应进行防腐处理。
管道连接应保持顺直,不得有 明显的弯曲或错位。
管道连接处的密封材料应符合 要求,不得使用劣质材料。
考虑管子的弯曲 半径,保证管子 在转弯处有足够 的弧度,防止电 缆受到挤压或损 坏。
管径应满足地下 排水的要求,防 止管内积水或堵 塞。
根据土壤的腐蚀 程度选择合适的 管材,防止电缆 受到腐蚀。
电缆管道埋深不应小于0.7 米
电缆管道埋深不应小于0.9 米
电缆管道埋深不应小于1.0 米
电缆管道埋深不应小于1.2 米
汐,a click to unlimited possibilities
汇报人:汐
01 02 03 04
05
Part One
Part Two
城市电缆穿管埋地敷设适用于人行 道、绿化带、公园等公共设施区域
住宅小区电缆穿管埋地敷设适用于 楼宇、单元等住宅设施周边
添加标题
添加标题
添加标题
添加标题
工厂电缆穿管埋地敷设适用于车间、 仓库、办公楼等建筑设施内部
电缆保护:管材对电缆起到保护作用,减少外界因素对电缆的损坏。 防潮防腐蚀:管材密封性好,有效防止潮气和腐蚀性物质的侵入。 降低环境影响:管内干燥,减少电缆因湿度过高而受损的可能性。 减少干扰:管材屏蔽作用可以减少电磁干扰,提高信号传输质量。
保护电缆不受外力破坏 减少电缆的维护成本 降低电缆的故障率 提高电缆的使用寿命
Part Four
管材应具有足够的 强度和耐久性,能 够承受电缆的重量 和土壤的压力。

国家标准直埋电缆穿管标准

国家标准直埋电缆穿管标准

国家标准直埋电缆穿管标准
国家标准直埋电缆穿管标准是指在城市道路、广场、小区等地下埋设电缆时所
需遵循的技术规范和标准。

直埋电缆穿管标准的制定,旨在保障电缆的安全可靠运行,保障城市基础设施的正常运转,同时也为城市建设和管理提供了技术支持和指导。

首先,国家标准直埋电缆穿管标准规定了电缆穿管的材料和规格。

电缆穿管的
材料应具有耐腐蚀、耐压、耐磨损、绝缘性能良好等特点,以保证电缆在地下环境中的安全运行。

同时,电缆穿管的规格应符合电缆的尺寸要求,保证电缆在穿管过程中不会受到损坏。

其次,国家标准直埋电缆穿管标准规定了电缆穿管的施工要求。

施工人员在进
行电缆穿管时,应按照标准规定的方法和步骤进行操作,确保穿管过程中不会损坏电缆和穿管材料。

同时,施工现场应具备必要的安全防护措施,保障施工人员的人身安全。

此外,国家标准直埋电缆穿管标准还规定了电缆穿管的验收标准。

验收人员应
对穿管后的电缆进行检测,确保电缆的绝缘性能和电气性能符合要求。

同时,还应对穿管工程进行验收,确保穿管工程符合标准要求,达到安全可靠的使用标准。

总的来说,国家标准直埋电缆穿管标准的制定,对于城市电缆的安全敷设和城
市基础设施的正常运行起到了重要的作用。

遵循标准规范进行电缆穿管,不仅可以保障电缆的安全运行,还可以减少城市基础设施的维护成本,提高城市基础设施的使用寿命,为城市的可持续发展提供了有力支持。

因此,各地相关部门和施工单位应严格按照国家标准直埋电缆穿管标准进行操作,确保电缆穿管工程的质量和安全。

电线穿管规范要求

电线穿管规范要求

电线穿管规范要求电线穿管规范是指在建筑工程中,将电线、电缆等线路穿过电缆管道的过程中应当遵循的规范要求。

电线穿管规范的制定是为了确保电线穿管的安全可靠、符合消防和电气安全的要求。

下面将详细介绍电线穿管规范要求。

一、电缆管道的选择1. 根据电气负荷、线路数量和安全保护要求合理选择电缆管道的规格和型号。

2. 应选用阻燃、耐火、低烟无卤等材质制作的电缆管道。

二、穿管前的准备工作1. 清理电缆管道内的杂物,确保通畅无堵塞。

2. 对准备穿管的电缆进行外观检查,发现缺陷应及时修复。

三、穿管过程的注意事项1. 电缆的绕线弯曲半径不得小于线缆的规定最小弯曲半径。

2. 对于同一根电缆将多次穿过同一电缆管道的情况,每次穿过的电缆不得超过一根。

3. 穿管时应避免将电缆绑在一起,以免造成电缆过热、绝缘老化。

4. 对于穿越建筑构件的电缆管道,应采取防水密封措施。

5. 穿越地下水源区域时,应使用耐腐蚀的电缆管道,并做好防水处理。

6. 穿越消防分区时,应采取相应的防火措施。

四、穿管后的处理1. 穿通的电缆管道两端应使用塞头或塞堵进行封堵,以防止灰尘、水分等进入。

2. 确保电缆端头与管道口之间的连接牢固可靠。

3. 对于上下两层之间的穿管,应保证穿孔口的密封性,防止漏水。

五、电缆的固定与保护1. 电缆应按照规定的固定间距进行固定,确保不松动。

2. 电缆与管道壁之间应有一定的间隙,方便进行检修和更换。

3. 穿管后应设置防护措施,如管道套口、保护板等,以防止机械损坏。

4. 穿过墙体的电缆应设置防护套管,避免电缆被割破。

总结:电线穿管规范是为了确保电线穿管的安全、可靠、符合消防和电气安全的要求。

穿管前的准备工作、穿管过程中的注意事项、穿管后的处理以及电缆的固定与保护都需要遵守相应的规范要求,以确保电线穿管的质量和安全性。

只有按照规范要求进行穿管,才能保证线路的正常运行,并达到预期的安全效果。

埋地式电力电缆保护管施工及验收规范

埋地式电力电缆保护管施工及验收规范

埋地式电力电缆保护管施工及验收规范2、地基应达到设计要求的强度和稳定性,以支撑管材和承受地面荷载。

3、地基应按设计要求进行加固和夯实,以确保管道的安全性和稳定性。

第三节回填1、回填应按设计要求进行,回填土应为经筛分的砂土或粉土,不得含有大块石块和杂物。

2、回填土应分层夯实,每层厚度不得超过20cm,夯实后应进行湿润处理。

3、回填土应从管道两侧向中间回填,回填高度不得超过管道直径的1/2.第四节验收1、管道安装完成后,应进行验收,检查管道的安装质量和安全性。

2、验收应按设计要求和本规范要求进行,如有不合格情况,应及时进行整改。

3、验收合格后,应填写验收记录,并交由相关部门备案。

第四章铺管安装第一节铺管在铺设管道时,每6米的标准长度应配置3个管枕,管枕间距为2.0米,管枕距离接头处为0.5米。

下管应由地面人员传递给槽底施工人员,严禁将管材滚入槽边。

管材长度可以用机械工具进行切割,切口应垂直于管枕轴线,并且应该光滑平整。

一般情况下,多根保护管在槽内摆放平整即可,无需捆绑,也不需要支架固定。

第二节管材连接管材连接采用承插或接口连接。

连接前应清除管材插口外部和橡皮环内面的泥土或其它附着物,以方便连接,防止漏水。

为使管子能方便插入承插口,可在橡皮环内侧和整个插口的外面涂上少量的肥皂水或润滑剂,方便安装。

管材表面应标有插入长度的标示,管材插入承口后,需确认此插入标示是否准确到位。

可用敲进法进行连接,具体方法是:先将插口端放在套筒口并使其与管子的中心成一条直线,接着在管口上垫上一块大于管直径的厚木板,用榔头敲打木板的中心部位。

第五章回填土沟槽复土应在管道隐蔽工程验收后进行,填土应及时,防止管道暴露时间过长造成损失。

回填土时不得回填淤泥、砖块及其它硬性物体。

管子周围必须用软土回填。

回填土应由人工将其填入沟内,严禁机械回填。

回填时请用XXX做成的捣固棒进行捣固。

因路面可能下沉,所以回填土须高出地面少许。

回填土质量必须达到设计规定的密度要求。

电缆穿管规范要求-电线穿管规范要求-导管穿线规范

电缆穿管规范要求-电线穿管规范要求-导管穿线规范

电缆穿管规范要求-电线穿管规范要求-导管穿线规范电缆穿管规范要求XXX:电力电缆穿管及桥架施工规范根据建筑电气常用数据图集04DX101-1,电线电缆的穿管保护敷设及在线槽内敷设需要遵循以下规范:1.线槽内允许容纳的电缆根数;2.电线电缆外径与面积的关系;3.电缆桥架与各种管道的最小近距;4.电力电缆穿管最小管径。

XXX:电缆敷设规范电缆敷设规范包括以下一般规定:1.选择电缆路径时,应考虑电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤,便于维护,避开场地规划中的施工用地或建设用地,且电缆路径较短;2.对于露天敷设的电缆,尤其是有塑料或橡胶外护层的电缆,应避免日光长时间的直晒,必要时应加装遮阳罩或采用耐日照的电缆;3.在屋内、电缆沟、电缆隧道和竖井内明敷电缆时,不应采用黄麻或其它易延燃的外保护层;4.电缆不应在有易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。

当受条件限制需要在这类隧道内敷设电缆时,必须采取防爆、防火的措施;5.电缆不宜在有热管道的隧道或沟道内敷设电力电缆,当需要敷设时,应采取隔热措施;6.支承电缆的构架,采用钢制材料时,应采取热镀锌等防腐措施,在有较严重腐蚀的环境中,应采取相适应的防腐措施;7.电缆的长度,宜在进户处、接头、电缆头处或地沟及隧道中留有一定余量。

在室内敷设电缆时,还需要遵循以下规定:1.无铠装的电缆在屋内明敷,当水平敷设时,其至地面的距离不应小于2.5m;当垂直敷设时,其至地面的距离不应小于1.8m。

当不能满足上述要求时应有防止电缆机械损伤的措施;当明敷在配电室、电机室、设备层等专用房间内时,不受此限制;2.相同电压的电缆并列明敷时,电缆的净距不应小于35mm,且不应小于电缆外径;当在桥架、托盘和线槽内敷设时,不受此限制。

1KV及以下电力电缆及控制电缆与1KV以上电力电缆宜分开敷设。

当并列明敷时,其净距不应小于150mm;3.架空明敷的电缆与热力管道的净距不应小于1m;当其净距小于或等于1m时应采取隔热措施。

管道埋设规范

管道埋设规范

管道埋设规范篇一:工程管线敷设标准工程技术部分工程管线敷设标准在专业音响灯光工程中同,必须涉及到各种管路和线路的铺设,这类工程施工都有一定的技术标准现分类摘录如下:一、室内布线:一般规定:1、布线及敷设方式应根据建筑物的性质、要求、用电设备的分布及环境特征等因素确定。

应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。

并应防止在敷设和使用工程中因受冲击、振动和建筑物的伸缩、沉降等外界应力作用而带来的损害。

2、敷设方式可分为:明敷-----导线直接或者在管子、线槽等保护体内,敷设于墙壁、顶棚的表面及桁架、支架等处。

暗敷-----导线在管子、线槽等保护体内,敷设于墙壁、顶棚、地坪及楼板等内部,或者在混凝土板孔中敷线等。

3、金属管、塑料管及金属线槽、塑料线槽等布线,应采用绝缘电线或电缆。

在同一根管或线槽内有几个回路时,所有绝缘电线和电缆都应具有与最高标准电压回路相同的绝缘等级。

4、布线用塑料等(硬质塑料管、半硬塑料管)、塑料线槽及附件,应采用氧指数为27以上的难燃型制品。

金属管布线1、金属管布线一般适用于室内、外场所,但对金属管有严重腐蚀的场所不宜使用。

建筑物顶棚内,宜采用金属管布线。

2、明敷于潮湿场所或埋地敷设的金属管布线,应该采用水、煤气钢管。

明敷或暗敷于干燥场所的金属管布线可以采用电线管。

3、三根及以上绝缘导线穿于同一根管时,其总截面面积(包括外护层)不应超过管内截面积的40%。

两根绝缘导线穿于同一根管时,管内径不应小于两根导线外径之和的1.35倍(立管可取1.25倍)。

4、穿金属管的交流电路,应将同一回路的所有相线和中性线(如果有中性线时)穿于同一根管中。

5、不同回路的线路不应穿于同一金属管内,但下列情况可以除外:(1)电压在50V及以下的回路:(2)同一设备或同一联动系统设备的电力回路和无防干扰要求的控制回路:(3)同一照明花灯的几个回路:(4)同类照明的几个回路,但管内绝缘导线的根数不应多于8根。

电缆直接埋地敷设规范

电缆直接埋地敷设规范

电缆直接埋地敷设规范1、直接埋在地下的电缆,⼀般适⽤铠装电缆 2、挖掘的沟底必须时松软的⼟层,没有⽯块或其他硬质杂物,否则,应铺以100mm厚的软⼟或砂层。

电缆周围的泥⼟不应含有腐蚀电缆⾦属包⽪的物质(酸碱液体、⽯灰、炉渣、腐植质和有害物渣滓等),否则,应予以清除和换⼟。

埋深不应⼩于0.7m(在严寒地区,电缆应敷设在冰冻层以下)。

3、电缆敷设完毕,上⾯应铺以100mm厚的软⼟或细砂,然后盖上混凝⼟保护板,覆盖宽度应超过电缆直径两侧以外各50mm。

在⼀般情况下,也可⽤砖代替混凝⼟保护板。

4、电缆中间接头盒外⾯应有⽣铁或混凝⼟保护盒。

若周围介质对电缆有腐蚀作⽤,或地下经常有⽔并在冬季可能冰冻,在保护盒内应柱满沥青。

5、电缆接头下⾯必须垫以混凝⼟基础板,其长度应伸出保护盒两端约600-700mm。

电缆⾃⼟沟引进隧道、⼊孔和建筑物时,应穿在管中、管⼝应予以堵塞,以防漏⽔。

6、电缆相互交叉,与⾮热⼒管道和沟道交叉,以及穿越公路和墙壁时,都应穿在保护管中。

保护管长度应超出交叉点前后1m,交叉净距不得⼩于250mm,保护管内径不得⼩于电缆外径的1.5倍。

7、电缆与建筑物平⾏距离应⼤于0.6m,与电感应保持0.6m距离,与排⽔明沟距离应⼤于1m,与热⼒管道平⾏距离为2m(⾮热⼒管道为1m),与树⽊的距离为1.5m。

8、⽆铠装电缆从地下引出地⾯时,⾼度1.8m及以下部分,应采⽤⾦属管或保护罩保护,以防机械⼒损伤(电⽓专⽤间除外)。

9、铠装电缆的⾦属外⽪两端应可靠接地,接地电阻不应⼤于10Ω。

10.、在电缆通过的⽆永久性建筑物的地点,应埋设标桩,接头与转弯处也应埋设电缆标桩。

责任编辑:苏雪冰。

施工现场的电缆线路安全要求

施工现场的电缆线路安全要求

安全管理/行业安全
施工现场的电缆线路安全要求
(1)电缆线路应采用穿管埋地或沿墙、电杆架空敷设,严禁沿地面设。

(2)电缆在室外直接埋地敷设的深度应不小于0.6m,并应在电缆上下各均匀铺设不小于50mm厚的细砂,然后覆盖砖等硬质保护层。

(3)橡皮电缆沿墙或电杆敷设时应用绝缘子固定,严禁使用金属裸线作绑扎。

固定点间的距离应保证橡皮电缆能承受自重所带的荷重。

橡皮电缆的最大弧垂距地不得小于2.5m。

(4)电缆的接头应牢固可靠,绝缘包扎后的接头不能降低原来的绝缘强度,并不得承受张力。

(5)在有高层建筑的施工现场,临时电缆必须采用埋地引入。

电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等,同时应靠近负荷中心,固定点每楼层不得小于一处。

电缆水平敷设沿墙固定,最大弧垂距地不得小于1.8m。

电缆埋地敷设

电缆埋地敷设

随着城市现代化建的发展,路灯架空线路逐渐转为地埋电缆线路,电缆敷设工艺的技术要求也有了新的规范。

一般的地埋电缆线路分为地下直埋电缆和在管、沟内敷设电缆。

不管采用何种方式的敷设,都必须符合下列的技术要求。

一、基本要求1、电缆敷设前后必须用500伏兆欧表测量绝缘电阻,一般不低于10兆欧。

2、电缆芯线应采用圆套管连接。

套管一般分为铜套管和铝套管,铜芯电缆用铜套管压接,铜套管为含铜99.9%以上的铜管制成,壁厚不小于1mm,长度是套管直径的8-10倍;铝芯电缆用铝套管压接,铝套管的含铝应不小于99.6%,壁厚不小于1.2mm,长度同样是套管直径的8-10倍;如果敷设的电缆是铜芯和铝芯电缆的连接,应采用铜铝过渡接头,并且需要对铜铝过渡接头在与导线压接前进行退火处理。

3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩,为便于维修和查勘,手孔井的间距应小于50m。

4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。

5、电缆连接的中间头或终端头必须密封防水。

剖切电缆线是不能将电缆线芯绝缘外皮损伤。

每次的电缆线路施工都应有施工的原始记录,这其中包括:电缆型号、规格、长度、安装日期、中间接头和终端头的编号。

这样做的好处是可以防止电缆线路的变动和修改,方便地埋电缆线路的查勘和维修。

6、每次地埋线缆线路有所变动时,都应该及时更正相应的技术资料和电缆指示牌,确保线路资料的正确性。

二、地下直埋电缆线路的要求1、地下直埋电缆线路应采用铠状电缆。

电缆的埋设深度应由地面至电缆外皮不小于0.7m;电缆外皮至地下建筑物的基础0.6m,不得小于0.3m;电缆相互间距:水平接近时最小为0.1m,不同部门的电缆相互间距0.5m;电缆互相交叉时最小净距0.5m;电缆与热力管道、煤气、石油管道接近时的净距为2m,相互交叉时净距为0.5m;电缆与树木主干的距离不小于0.7m。

电线电缆埋设的安全要求

电线电缆埋设的安全要求

电线电缆敷设安全要求
电线电缆现在的社会是离不开了,抬头望望到处都是,但这已经不是第一次提到安全问题了,关于埋设电缆也是普遍存在的,安全依然需重视。

埋地电缆线路的安全要求如下::
1、电缆线相互交叉时,高压电缆应在低压电缆下方。

如果其中一根电缆位于交叉点之前和之后1m范围内穿管保护或用隔板隔开时,最小允许距离为0.15m。

2、当电缆靠近或与加热管道相交时,如有隔热措施,平行和交叉的最小距离分别为0.5m和0.15m。

3、当电缆穿过铁路或公路时,应通过管道进行保护,保护管应伸出轨道或路面2m以外。

4、电缆与建筑物基础的距离,应能确保电缆埋在建筑停机坪外;电缆引入建筑物时应穿管保护,保护管亦应超出建筑物散水以外。

5、直埋在地下的电缆与一般接地装置的接地之间的距离应为
0.15~0.5m;直接埋在地下的电缆埋设深度,一般不应小于0.7m,并应埋在冻土层下。

电缆埋地穿管规范要求

电缆埋地穿管规范要求

电缆埋地穿管规范要求1.综合规划:在进行电缆埋地穿管前,需要进行综合规划,包括确定穿管的线路、长度、电缆类型、各种穿管方法和必要的工程措施等。

2.材料选择:埋管材料应选用耐腐蚀、耐磨损、耐温变化的材料,并且符合国家相关标准和规定。

常见的材料有PVC管、钢管等。

3.穿管直径:根据电缆的数量和尺寸,选择合适的穿管直径。

一般情况下,电缆穿管的直径应略大于电缆外径的1.5倍。

4.埋深:电缆穿管的埋深应满足设计要求,并考虑地下水位、地下管道和地下设施等因素。

一般情况下,埋深不应小于1米。

5.管沟开挖:管沟应按照设计要求进行开挖,管沟底部应平整、无石块、无尖锐物体,以防损伤电缆。

如果管沟经过道路或人行道,需要采取交通安全措施。

6.管道安装:在安装管道时,要选择正确的方法和工具,保证管道的水平度和垂直度。

同时,在弯头处和接头处留有足够的伸缩余量。

7.电缆敷设:电缆敷设应避免过度拉伸和弯曲。

对于大直径或多芯电缆,应采取适当的支架等辅助措施。

同时,要将电缆安装、连接头的位置记录清楚,方便以后的检修和维护。

8. 管沟回填:管沟回填时,要分层进行,每层回填深度不超过30cm,并进行夯实,以保证地面的平整和稳定。

9.安全防护:在电缆埋地穿管过程中,要进行必要的安全防护措施。

如在开挖管沟前、穿管过程中,要对周围路段进行安全警示,并遵守现场安全操作规范。

10.检测和验收:在电缆埋地穿管完成后,应进行必要的检测和验收工作。

检测包括检查电缆的损伤情况、绝缘电阻、接地电阻等参数,验收包括对工程质量和符合相关规范的核查。

总而言之,电缆埋地穿管规范要求旨在确保电缆的安全、可靠以及易于维护。

通过遵守这些规范,可以减少电缆故障和事故的发生,提高电缆传输的效率和质量。

室外埋地穿线管敷设要求

室外埋地穿线管敷设要求

室外埋地穿线管敷设要求室外埋地穿线管敷设要求如下:1.穿线管应选用符合规格的管材,并确保其具有足够的强度和耐久性。

常用的管材有PVC管、钢管等。

2.在穿线管敷设前,应按照图纸要求确定管线的走向和位置,并确保管道基础牢固。

对于不同地质条件和环境因素,应采取相应的措施,如增加垫层、回填砂石等,以保护管道不受损坏。

3.穿线管应按照规定的坡度进行敷设,以确保排水顺畅。

同时,在穿线管弯曲处应设置适当的弯头或弯曲半径,以减少管道阻力。

4.在敷设穿线管时,应考虑到电缆的数量和规格,并留有一定的余量。

同时,应避免在穿线管内留有接头或熔接点,以免影响电缆的传输性能和使用寿命。

5.在穿线管埋设深度方面,应按照相关规范和标准进行确定。

一般来说,埋设深度不应小于0.7米,并应在冰冻线以下。

同时,在穿越道路、建筑物等区域时,应适当加深埋设深度,以确保管道安全。

6.在穿线管敷设过程中,应注意保护管道不被损坏。

特别是在穿线管穿越道路、建筑物等区域时,应采取相应的保护措施,如加装套管、使用弯头等。

同时,在回填土时,应注意避免使用硬物直接砸在管道上。

7.在穿线管敷设完成后,应进行验收和检测。

对于存在问题的管道应及时进行处理,以免造成不必要的损失和安全隐患。

同时,在后续施工过程中,也应加强管道的保护和管理,避免随意破坏和挖掘。

8.在使用过程中,应定期对穿线管进行检查和维护,以确保其正常运转。

对于损坏或老化的管道应及时进行更换或修复。

同时,在电缆敷设时,应注意电缆的标识和编号,以便于后续维护和管理。

9.在敷设过程中应注意防火安全。

对于穿线管内敷设的电缆应选用阻燃电缆或防火电缆,并在敷设过程中采取防火措施,如加装防火堵料等。

同时,在施工过程中应严禁吸烟或使用明火。

10.在施工时应注意施工安全。

在开挖沟槽时应设置安全警示标志和防护措施,避免发生安全事故。

同时,在施工过程中应注意对周围环境和其他设施的保护。

11.在选择电缆时应注意规格和质量。

电缆埋地敷设布线要求

电缆埋地敷设布线要求

电缆埋地敷设布线要求1、电缆直接埋地敷设时,沿同一路径敷设的电缆数量不宜超过8根。

2、电缆在屋外直接埋地敷设的深度不应小于700mm;当直埋在农田时,不应小于1m。

应在电缆上下各均匀铺设细砂层,其厚度宜为100mm,在细砂层应覆盖混凝土保护板等保护层,保护层宽度应超出电缆两侧各50mm。

在寒冷地区,电缆应埋设于冻土层以下。

当受、件限制不能深埋时,可增加细砂层的厚度,在电缆上方和下方各增加的厚度不宜小于200mm。

3、电缆通过下列各地段应穿管保护,穿管的内径不应小于电缆外径的1.5倍。

一、电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处;二、电缆通过铁路、道路处和可能受到机械损伤的地段;三、电缆引出地面2m至地下200mm 处的一段和人容易接触使电缆可能受到机械损伤的地方。

4、埋地敷设的电缆之间及其与各种设施平行或交叉的最小净距,应符合表1的规定。

埋地敷设的电缆之间及其与各种设施平行或交叉的最小净距(m)表1注:1)路灯电缆与道路灌木丛平行距离不限;2)表中括号内数字,是指局部地段电缆穿管,加隔板保护或加隔热层保护后允许的最小净距;3)电缆与铁路的最小净距不包括电气化铁路。

5、电缆与建筑物平行敷设时,电缆应埋设在建筑物的散水坡外。

电缆引入建筑物时,所穿保护管应超出建筑物散水坡100mm。

6、电缆与热力管沟交叉,当采用电缆穿隔热水泥管保护时,其长度应伸出热力管沟两侧各2m:采用隔热保护层时,其长度应超过热力管沟和电缆两侧各1m。

7、电缆与道路、铁路交叉时,应穿管保护,保护管应伸出路基1m。

8、埋地敷设电缆的接头盒下面必须垫混凝土基础板,其长度宜超出接头保护盒两端0.6-0.7m。

9、电缆带坡度敷设时,中间接头应保持水平;多根电缆并列敷设时,中间接头的位置应互相错开,其净距不应小于0. 5m。

10、带坡度或垂直敷设油浸纸绝缘电缆时,其最大允许高差应符合表2的规定。

敷设电缆最大允许高差表2注:当油浸纸绝缘电缆敷设的高差超过要求时,可采用不滴流电缆或塑料绝缘电缆。

弱电埋地钢管管道 规范

弱电埋地钢管管道 规范

弱电埋地钢管管道规范弱电管、线、槽施工标准及要求严格执行施工规,按施工图,施工手册进行施工。

未经总工签名、项目经理同意并向监理公司申报,不得随意改动施工方案。

对施工完成部分要做好成品保护。

管槽施工必须横平竖直。

吊线、格墨、打平水、拉直线(预埋管线除外)。

一、板槽安装及注意事项垂直敷设的线槽必须按底架安装,水平部分用支架固定。

固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。

在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。

线槽固定支点间距离偏差小于50毫米。

底板离终点50MM处均应固定。

不同电压、不同回路、不同频率的强电线应分槽敷设,或加隔离板放在同一槽。

线槽与各种模块底座连接时,底座应压住槽板头。

线槽螺杆高出螺母的长度少于5毫米。

线槽两个固定点之间的接口只允许有一个,所有接口跨接处均装上接地铜线或片,每层保证可靠的重复接地。

线槽交叉、转弯、丁字连接要求:平整无扭曲,接缝紧密平直无刺无缝隙,接口位置准确,角度适宜。

槽板应紧贴建筑墙面,排列整齐。

导线不得在线槽进行接头,接线在接线盒进行。

穿在管、槽、架的绝缘导线,其绝缘电压不应低于500V。

管线槽架穿线宜在建筑物的抹灰及地面工程结束后进行,在配线施工之前,将线槽的积水和杂物清除干净。

二、线管的敷设1、视不同场合不同用途,选用镀锌管线管作线缆护套,室外裸露及天面部分,均采用自来水管作线管。

镀锌管参照如下方法施工。

2、金属管的加工要求:金属管应符合设计文件的规定,表面不应有穿孔,裂缝和明显的凹凸不平,壁应光滑,不允许有锈蚀。

3、现场加工应符合下列要求:为了防止在穿电缆时划伤电缆,管口应无刺和锐棱角。

为了减少直理管在沉陷时管口处对电缆的剪切力,金属管口宜做成喇叭形。

金属管在弯制后,不应有裂缝和明显的凹瘪现象。

若弯曲程度过大,将减少线管的有效直径,造成穿线困难。

金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

镀锌管锌层剥落处应涂防腐漆,以增加使用寿命。

电缆过路穿管的要求

电缆过路穿管的要求

电缆过路穿管的要求电缆过路穿管是指将电缆通过地面或墙壁上的管道进行布线的一种方法。

它能够保护电缆免受外界环境的损害,同时也方便了电缆的安装和维护。

在进行电缆过路穿管时,需要考虑以下几个要求:1. 穿管位置选择:根据实际情况选择合适的穿管位置,通常应优先选择距离电缆终端较近的位置,以减少电缆长度和信号衰减。

2. 管道材质选择:穿管所使用的管道材质应具有良好的耐腐蚀性和耐压性能,常见的材质有铁皮管、PVC管、钢管等。

根据不同的使用环境和要求,选择合适的材质。

3. 管道直径选择:根据电缆的规格和数量选择合适的管道直径,确保电缆能够顺利通过。

一般情况下,管道内直径应大于电缆外径的1.5倍。

4. 穿管施工方式:穿管可以采用手工穿管和机械穿管两种方式。

手工穿管适用于较小规模的穿管工程,而机械穿管适用于较大规模和复杂的穿管工程。

5. 管道布线规划:在进行电缆穿管前,应先进行管道布线规划,确定电缆的走向和穿管点,并标明在墙壁上的位置。

这样可以避免在施工过程中出现迷路或者重复穿管的情况。

6. 穿管施工注意事项:在进行电缆穿管时,应注意以下几点:- 管道应垂直或近似垂直于地面或墙壁,避免出现过大的弯曲。

- 管道的连接应牢固可靠,避免出现漏水或者松动的情况。

- 在穿过墙壁时,应使用防水胶或密封材料进行密封,以防止水和灰尘进入管道内部。

7. 管道标识:在穿管完成后,应对管道进行标识,标明电缆的类型、规格和穿管日期等信息。

这样可以方便后续的维护和管理工作。

8. 穿管验收:在穿管施工完成后,应进行穿管验收,检查穿管质量是否符合要求。

如发现问题应及时整改。

通过遵循以上要求,可以有效保证电缆过路穿管的质量和安全性。

同时,合理的穿管方式也能够提高电缆的使用寿命和可靠性,减少维护和修复的成本。

因此,在进行电缆布线时,我们应该充分考虑电缆过路穿管的要求,选择合适的穿管方式和材料,确保电缆的正常运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

直埋电缆规范要求
直埋电缆的敷设要求
电缆埋置深度应符合下列要求:
①电缆表面距地面的距离不应小于0.7m。

穿越农田时不应小于1m。

在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施。

②电缆应埋设于冻土层以下,当受条件限制时,应采取防止电缆受到损坏的措施。

③电缆之间,电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距,应符合下表的规定。

严禁将电缆平行敷设于管道的上方或下方。

直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层,并加盖保护板,其覆盖宽度应超过电缆两侧各50mm,保护板可采用混凝土盖板或砖块。

软土或沙子中不应有石块或其它硬质杂物。

直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处,应设置明显的方位标志或标桩。

直埋电力电缆的敷设要求主要有:
①直埋电缆应有铠装和防腐保护层。

②直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV 及以上不小于1m,若不能满足上述要求,应采取保护措施。

③直埋电缆应在电缆上、下均匀铺设100mm厚细砂或软土,垫层上侧应用水泥盖板或砖衔接覆盖,回填土时应去掉砖、石等杂物。

④直埋电缆在拐角、接头、交叉、进出建筑物等地段,应设明显的方位标桩。

直线段应适当增设标桩。

标桩露出地面以上150mm为宜。

⑤电缆经过含有酸碱、矿渣、石灰等的场所时,不应直接埋设;必须经过该地段时,应采用缸瓦管、水泥管等防腐保护措施。

⑥直埋电缆不应水平敷设在各种管道上面或下面;
⑦电缆沿坡敷设时,中间接头应保持水平,多条电缆同沟敷设时,中间接头的位置应前后错开。

⑧敷设电缆时,应防止电缆扭伤和过分弯曲,电缆弯曲半径与电缆外径的比值不应小于下列规定:纸绝缘多芯电力电缆,铅包15倍、铝包25倍。

电力电缆敷设前应检查电力电缆的型号、规格及长度是否符合设计要求,是否有外力损伤。

低压电力电缆用1000V兆欧表摇测绝缘电阻,绝缘电阻值一般不应低于10MΩ;高压电力电缆用2500V兆欧表摇测绝缘电阻,绝缘电阻值一般不应低于400MΩ。

相关文档
最新文档
