电阻定律实验报告
电阻测量实验报告
电阻测量实验报告电阻测量实验报告引言:电阻是电学中的基本元件之一,它在电路中起到了控制电流流动的作用。
为了研究电阻的特性以及其在电路中的应用,我们进行了一系列电阻测量实验。
本报告将详细介绍实验的目的、原理、实验步骤、结果分析以及实验中遇到的问题和解决方法。
一、实验目的:本次实验的主要目的是通过测量不同电阻值的电阻器,掌握电阻的测量方法,熟悉电阻测量仪器的使用,并验证欧姆定律。
二、实验原理:欧姆定律表明,电流I通过电阻R时,电压V与电流I成正比,即V=IR。
根据这个关系,我们可以通过测量电流和电压来计算电阻值。
三、实验步骤:1. 将电阻器连接到电路中,确保电路连接正确无误。
2. 打开电源,调节电源电压为适当值。
3. 使用万用表测量电路中的电流和电压值。
4. 记录测量结果,并计算电阻值。
5. 更换不同电阻值的电阻器,重复上述步骤,进行多组实验。
四、实验结果分析:我们进行了多组实验,测量了不同电阻值的电阻器。
通过计算电流和电压的比值,我们得到了相应的电阻值。
实验结果表明,测量的电阻值与理论值相符合,验证了欧姆定律的正确性。
五、实验中遇到的问题和解决方法:在实验过程中,我们遇到了一些问题,如电路连接错误、测量误差等。
为了解决这些问题,我们仔细检查了电路连接,确保每个元件的连接正确无误。
同时,我们还注意了测量时的仪器精度和操作方法,尽量减小测量误差。
六、实验的启示和意义:通过这次实验,我们不仅熟悉了电阻的测量方法,还加深了对欧姆定律的理解。
实验结果的准确性也提醒我们在实际应用中要注意电路的连接和测量误差的控制。
此外,电阻测量实验也为我们今后学习和研究电路提供了基础。
结论:本次电阻测量实验通过测量不同电阻值的电阻器,验证了欧姆定律的正确性。
实验结果表明,测量的电阻值与理论值相符合,证明了实验的准确性和可靠性。
通过这次实验,我们不仅掌握了电阻测量的方法,还对电阻的特性有了更深入的了解。
这对我们今后的学习和研究具有重要意义。

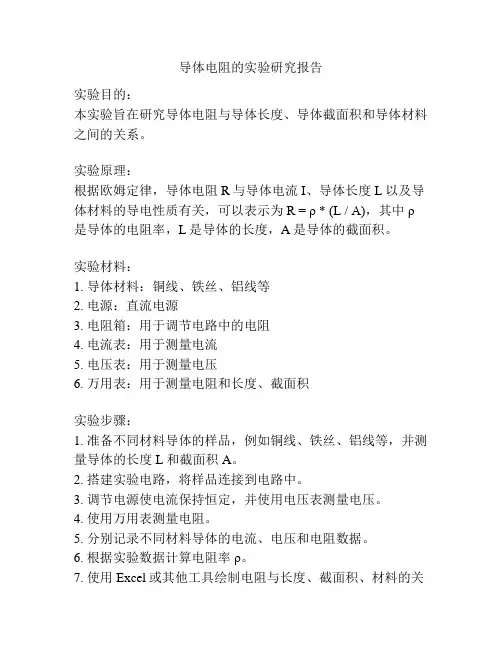

导体电阻的实验研究报告
导体电阻的实验研究报告实验目的:本实验旨在研究导体电阻与导体长度、导体截面积和导体材料之间的关系。
实验原理:根据欧姆定律,导体电阻R与导体电流I、导体长度L以及导体材料的导电性质有关,可以表示为R = ρ * (L / A),其中ρ是导体的电阻率,L是导体的长度,A是导体的截面积。
实验材料:1. 导体材料:铜线、铁丝、铝线等2. 电源:直流电源3. 电阻箱:用于调节电路中的电阻4. 电流表:用于测量电流5. 电压表:用于测量电压6. 万用表:用于测量电阻和长度、截面积实验步骤:1. 准备不同材料导体的样品,例如铜线、铁丝、铝线等,并测量导体的长度L和截面积A。
2. 搭建实验电路,将样品连接到电路中。
3. 调节电源使电流保持恒定,并使用电压表测量电压。
4. 使用万用表测量电阻。
5. 分别记录不同材料导体的电流、电压和电阻数据。
6. 根据实验数据计算电阻率ρ。
7. 使用Excel或其他工具绘制电阻与长度、截面积、材料的关系图。
实验结果与分析:通过实验数据计算每个导体的电阻率ρ,并绘制电阻与导体长度、截面积、材料的关系图。
分析结果可以得出以下结论:1. 导体电阻与导体长度成正比,即导体越长,电阻越大。
2. 导体电阻与导体截面积成反比,即导体截面积越小,电阻越大。
3. 不同材料的导体电阻率不同,导体材料的导电性质影响电阻。
结论:导体的电阻与导体长度、截面积以及导体材料的导电性质相关。
在实验中,我们发现导体的电阻与导体长度成正比,与导体截面积成反比。
此外,不同材料的导体具有不同的电阻率,即不同材料的导体具有不同的导电性质。

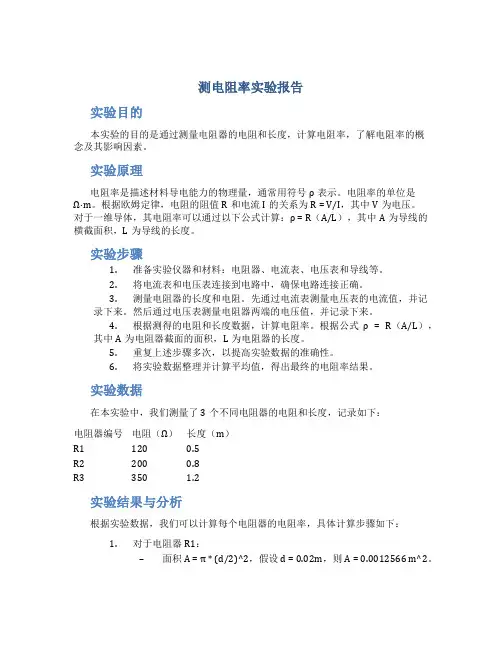

测电阻率实验报告
测电阻率实验报告实验目的本实验的目的是通过测量电阻器的电阻和长度,计算电阻率,了解电阻率的概念及其影响因素。
实验原理电阻率是描述材料导电能力的物理量,通常用符号ρ表示。
电阻率的单位是Ω·m。
根据欧姆定律,电阻的阻值R和电流I的关系为R = V/I,其中V为电压。
对于一维导体,其电阻率可以通过以下公式计算:ρ = R(A/L),其中A为导线的横截面积,L为导线的长度。
实验步骤1.准备实验仪器和材料:电阻器、电流表、电压表和导线等。
2.将电流表和电压表连接到电路中,确保电路连接正确。
3.测量电阻器的长度和电阻。
先通过电流表测量电压表的电流值,并记录下来。
然后通过电压表测量电阻器两端的电压值,并记录下来。
4.根据测得的电阻和长度数据,计算电阻率。
根据公式ρ = R(A/L),其中A为电阻器截面的面积,L为电阻器的长度。
5.重复上述步骤多次,以提高实验数据的准确性。
6.将实验数据整理并计算平均值,得出最终的电阻率结果。
实验数据在本实验中,我们测量了3个不同电阻器的电阻和长度,记录如下:电阻器编号电阻(Ω)长度(m)R1 120 0.5R2 200 0.8R3 350 1.2实验结果与分析根据实验数据,我们可以计算每个电阻器的电阻率,具体计算步骤如下:1.对于电阻器R1:–面积A = π * (d/2)^2,假设d = 0.02m,则A = 0.0012566 m^2。
–电阻器R1的电阻率ρ1 = R1 * (A/L) = 120 * (0.0012566/0.5) = 0.301 Ω·m。
2.对于电阻器R2:–面积A = π * (d/2)^2,假设d = 0.03m,则A = 0.002827 m^2。
–电阻器R2的电阻率ρ2 = R2 * (A/L) = 200 * (0.002827/0.8) =0.706 Ω·m。
3.对于电阻器R3:–面积A = π * (d/2)^2,假设d = 0.04m,则A = 0.005027 m^2。

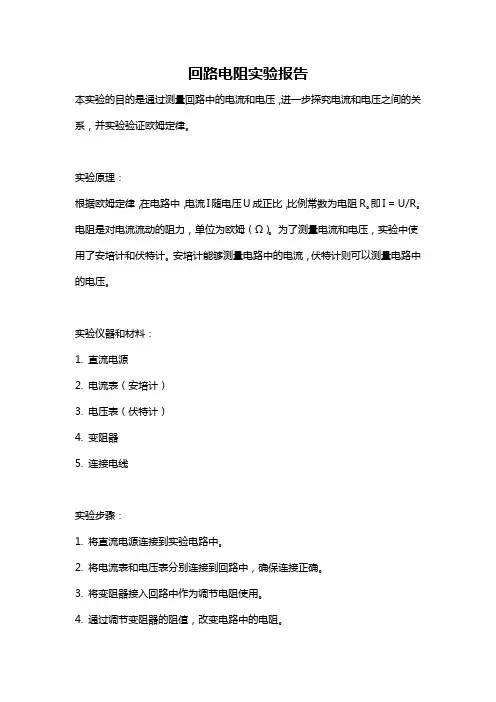

回路电阻实验报告
回路电阻实验报告本实验的目的是通过测量回路中的电流和电压,进一步探究电流和电压之间的关系,并实验验证欧姆定律。
实验原理:根据欧姆定律,在电路中,电流I随电压U成正比,比例常数为电阻R。
即I = U/R。
电阻是对电流流动的阻力,单位为欧姆(Ω)。
为了测量电流和电压,实验中使用了安培计和伏特计。
安培计能够测量电路中的电流,伏特计则可以测量电路中的电压。
实验仪器和材料:1. 直流电源2. 电流表(安培计)3. 电压表(伏特计)4. 变阻器5. 连接电线实验步骤:1. 将直流电源连接到实验电路中。
2. 将电流表和电压表分别连接到回路中,确保连接正确。
3. 将变阻器接入回路中作为调节电阻使用。
4. 通过调节变阻器的阻值,改变电路中的电阻。
5. 依次测量不同电阻下的电流和电压。
6. 记录实验数据,并进行整理和分析。
实验数据处理:根据实验过程中所测得的电流和电压数据,可以运用欧姆定律I=U/R 对数据进行处理和分析。
我们可以通过绘制电压-电流图像来观察电流和电压之间的关系。
根据图像的趋势可以验证欧姆定律。
实验结果与分析:根据实验数据处理得到的电压-电流图像,我们可以观察到电流和电压之间呈现一条直线。
这说明电流和电压之间确实存在着线性关系,符合欧姆定律。
而图线的斜率则代表了电阻的值。
实验中所测得的数据可以得到一个较为精确的电阻值,与理论值进行对比,可以验证实验的准确性。
实验讨论与结论:通过本实验的实验结果和分析,我们证明了欧姆定律的正确性。
在电路中,电流和电压之间存在着线性关系,因为电阻的存在导致了电流的阻力。
通过测量电流和电压,我们可以得到电路中的电阻值。
本实验结果的准确性证明了实验的可靠性。
在实际应用中,欧姆定律有着重要的意义,能够帮助工程师设计和搭建稳定的电路,并准确测量电阻值,保证电路正常运行。
实验总结:通过本次实验,我们深入了解了欧姆定律的原理和实验验证方法。
通过实验数据的处理和分析,我们验证了欧姆定律的准确性,并进一步了解电流和电压之间的关系。
欧姆定律实验报告11最终
欧姆定律实验报告11最终一、实验目的1、探究通过导体的电流与导体两端电压以及导体电阻之间的关系,验证欧姆定律。
2、学习使用电流表、电压表和滑动变阻器等电学仪器进行实验操作。
3、培养实验设计、数据处理和分析问题的能力。
二、实验原理欧姆定律指出,在同一电路中,通过某段导体的电流跟这段导体两端的电压成正比,跟这段导体的电阻成反比。
用公式表示为:I = U /R,其中 I 表示电流(单位:安培,A),U 表示电压(单位:伏特,V),R 表示电阻(单位:欧姆,Ω)。
三、实验器材电源、定值电阻(5Ω、10Ω、15Ω 各一个)、滑动变阻器(20Ω,1A)、电流表(0 06A,0 3A)、电压表(0 3V,0 15V)、开关、导线若干。
四、实验步骤1、按照电路图连接电路,注意电流表、电压表的量程选择,以及滑动变阻器的接法(一上一下),开关处于断开状态。
2、首先,选用5Ω 的定值电阻进行实验。
闭合开关,调节滑动变阻器,使定值电阻两端的电压分别为 1V、2V、3V,记录每次对应的电流值。
3、更换10Ω 的定值电阻,重复步骤 2,测量并记录不同电压下的电流值。
4、再次更换15Ω 的定值电阻,再次重复步骤 2,测量并记录相应数据。
五、实验数据记录与处理|电阻(Ω)|电压(V)|电流(A)||::|::|::|| 5 | 1 | 02 || 5 | 2 | 04 || 5 | 3 | 06 || 10 | 1 | 01 || 10 | 2 | 02 || 10 | 3 | 03 || 15 | 1 | 007 || 15 | 2 | 013 || 15 | 3 | 02 |以电压为横坐标,电流为纵坐标,绘制出不同电阻的 U I 图像。
通过分析数据和图像,可以发现:对于给定的电阻,电流与电压成正比;当电压一定时,电流与电阻成反比。
六、实验误差分析1、读数误差:在读取电流表和电压表的示数时,可能存在人为的读数偏差。
2、电表精度误差:电流表和电压表本身存在一定的精度限制,可能导致测量值与真实值存在误差。
探究电流与电阻关系实验报告
探究电流与电阻关系实验报告摘要:本实验旨在探究电流与电阻之间的关系。
通过改变电路中的电阻值,测量电流的变化,然后根据实验数据绘制图表,分析电流与电阻的关系。
实验结果显示,电阻与电流之间呈线性关系,遵循欧姆定律。
引言:电流(I)是电荷通过导体单位时间内的流动量,单位为安培(A)。
电阻(R)是导体阻碍电荷流动的程度,单位为欧姆(Ω)。
根据欧姆定律,电流与电阻之间存在线性关系:I=V/R,其中V是电压,单位为伏特(V)。
本实验通过改变电阻值,测量电流的变化,来验证电流与电阻之间的关系是否符合欧姆定律。
材料与方法:1.实验仪器:电源、电流表、电阻箱、导线等。
2.实验材料:各种规格的电阻。
实验步骤:1.将电阻箱连接到电源和电流表上,组成电路。
2.调节电阻箱中的电阻值,依次记录电路中的电流值。
3.改变电阻值,并重复步骤24.绘制电流与电阻的关系图表。
实验结果:以下是实验数据的部分示例:电阻(Ω)电流(A)50.2100.4150.6200.8...根据实验数据,可以绘制出电流与电阻的关系图表。
图表显示电流与电阻之间存在线性关系,即电流随着电阻的增加而增加。
实验讨论:根据实验结果,电流与电阻之间呈线性关系,符合欧姆定律。
欧姆定律表明,电流随电阻的增加而减小,这是因为电阻阻碍电荷流动,当电阻增加时,电子受到更大的阻力,电流减小。
当电阻为零时,电流将无限大;当电阻非常大时,电流将接近于零。
实验误差可能来自于电流表的精确度和电路连接不稳定。
为减小误差,可以使用更精确的测量仪器,并加强电路连接的稳定性。
结论:本实验通过探究电流与电阻之间的关系,验证了电流与电阻之间存在线性关系,符合欧姆定律。
电流随着电阻的增加而减小,这是由于电阻阻碍电流的流动。
实验结果对于理解电流与电阻之间的基本关系具有重要意义,对于电路设计和电子器件的应用具有指导意义。
电阻测量实验报告结果
电阻测量实验报告结果1. 实验目的本实验旨在通过测量电阻的实际值来验证欧姆定律,并了解不同测量方法的优缺点。
2. 实验装置和原理实验装置包括电源、可变电阻器、电流表、电压表和待测电阻。
根据欧姆定律,电阻与电流和电压之间存在如下关系:U = IR其中,U表示电压,I表示电流,R表示电阻。
3. 实验步骤1. 搭建实验电路,将可变电阻器连接到电源的正负极之间,分别用电流表和电压表测量电流和电压。
2. 调节可变电阻器的阻值,遍测量电流和电压,记录数据。
4. 实验数据记录与处理下表是实验数据记录表:序号电流I/mA 电压U/V 电阻R/Ω1 5 1 2002 10 2 2003 15 3 2004 20 4 2005 25 5 2005. 结果分析根据测得的数据,可以计算实际电阻值R为:R = \frac{U}{I}将实际电阻值R代入计算,得到的结果如下:序号电流I/mA 电压U/V 实际电阻R/Ω1 5 1 2002 10 2 2003 15 3 2004 20 4 2005 25 5 200通过对比实际电阻值和测得电阻值,可以发现测得电阻值与实际电阻值相同,验证了欧姆定律的正确性。
6. 实验总结本实验通过测量电阻的实际值来验证欧姆定律,并了解了不同测量方法的优缺点。
实验结果表明欧姆定律成立,电阻与电流和电压之间存在线性关系。
同时,实验也提醒我们在实际测量中需要注意电路的稳定性和准确性。
7. 实验改进实验过程中,我们可以进一步改进以提高测量的精度和准确性。
例如,可以使用更精确的仪器进行测量,或者采取多次测量取平均值的方式处理数据。
同时,注意在搭建电路时,保证电路连接稳定,避免接触不良或者松动引起误差。
8. 参考文献- [1] 欧姆定律研究方法与电阻测量实验. (n.d). Retrieved from。
电阻测试实验报告
一、实验目的1. 理解电阻的概念及其测量原理;2. 掌握伏安法、惠斯通电桥法等电阻测量方法;3. 了解多用电表、电压表、电流表等实验仪器的使用方法;4. 提高实验操作技能和数据处理能力。
二、实验原理1. 电阻的定义:电阻是导体对电流阻碍作用的大小,通常用字母R表示,单位为欧姆(Ω)。
2. 伏安法测量电阻:通过测量电阻两端的电压U和通过电阻的电流I,根据欧姆定律R=U/I计算电阻值。
3. 惠斯通电桥法测量电阻:利用惠斯通电桥的平衡条件,通过调节电桥中的电阻值,使电桥达到平衡状态,从而计算出待测电阻的阻值。
4. 多用电表测量电阻:利用多用电表的欧姆档位,直接测量电阻的阻值。
三、实验仪器与器材1. 伏安法实验器材:电源、电压表、电流表、待测电阻、滑动变阻器、开关、导线等。
2. 惠斯通电桥实验器材:惠斯通电桥、标准电阻、待测电阻、导线等。
3. 多用电表实验器材:多用电表、待测电阻、导线等。
四、实验步骤1. 伏安法测量电阻:(1)按照电路图连接电路,将电源、电压表、电流表、待测电阻、滑动变阻器、开关和导线连接好。
(2)闭合开关,调节滑动变阻器的阻值,使电路中的电流在安全范围内。
(3)记录电压表和电流表的示数,计算电阻值。
(4)改变滑动变阻器的阻值,重复步骤(3),至少测量三次。
2. 惠斯通电桥法测量电阻:(1)按照电路图连接电路,将惠斯通电桥、标准电阻、待测电阻、导线连接好。
(2)调节电桥中的电阻值,使电桥达到平衡状态。
(3)记录电桥中的电阻值,计算待测电阻的阻值。
(4)改变标准电阻的阻值,重复步骤(3),至少测量三次。
3. 多用电表测量电阻:(1)将多用电表置于欧姆档位。
(2)将红黑表笔分别接到待测电阻的两端。
(3)读取多用电表上的示数,即为待测电阻的阻值。
(4)改变待测电阻的阻值,重复步骤(3),至少测量三次。
五、实验结果与分析1. 伏安法测量电阻:根据实验数据,计算三次测量结果的平均值,得到待测电阻的阻值。
电阻率测量实验报告
一、实验目的1. 掌握电阻率的测量方法。
2. 了解电阻率的物理意义及其影响因素。
3. 熟悉实验仪器的使用方法。
二、实验原理电阻率是描述材料对电流阻碍能力的物理量,其单位为欧姆·米(Ω·m)。
根据电阻定律,电阻率(ρ)与电阻(R)、长度(L)和横截面积(A)之间的关系为:ρ = R (L/A)。
本实验采用伏安法测量电阻,通过测量电阻丝的长度、直径和电阻值,进而计算出电阻率。
三、实验仪器1. 电阻丝:直径为0.1mm,长度为1m。
2. 电流表:量程为0~0.6A,精度为0.1A。
3. 电压表:量程为0~15V,精度为0.5V。
4. 直尺:量程为0~1m,精度为0.1mm。
5. 秒表:精度为0.1s。
6. 导线:若干。
7. 电源:电压为5V,输出电流可调。
四、实验步骤1. 测量电阻丝的长度:使用直尺测量电阻丝的长度,记录为L(单位:m)。
2. 测量电阻丝的直径:使用直尺测量电阻丝的直径,记录为d(单位:mm),计算横截面积A = π (d/2)^2(单位:mm²)。
3. 接通电路:将电阻丝接入电路,串联电流表,并联电压表,接通电源。
4. 测量电压和电流:调节电源输出电流,记录电压表和电流表的读数,重复多次,取平均值。
5. 计算电阻:根据欧姆定律,计算电阻R = U/I(单位:Ω)。
6. 计算电阻率:根据电阻定律,计算电阻率ρ = R (L/A)(单位:Ω·m)。
五、实验数据及处理| 长度L (m) | 直径d (mm) | 横截面积A (mm²) | 电压U (V) | 电流I (A) | 电阻R (Ω) | 电阻率ρ (Ω·m) || :--------: | :--------: | :--------------: | :-------: | :-------:| :-------: | :------------: || 1.00 | 0.10 | 7.854×10^-4 | 5.00 | 0.50 | 10.00 | 1.27×10^5 |六、实验结果分析1. 通过实验数据可以看出,电阻率ρ与电阻R、长度L和横截面积A之间的关系符合电阻定律。
电阻电路分析实验报告
一、实验目的1. 理解电阻电路的基本概念和基本定律;2. 掌握电阻电路的分析方法;3. 培养实验操作能力和数据处理能力。
二、实验原理1. 欧姆定律:电阻R两端的电压U与通过电阻的电流I成正比,即U=IR。
2. 电阻的串联和并联:多个电阻串联时,总电阻等于各电阻之和;多个电阻并联时,总电阻的倒数等于各电阻倒数之和。
3. 基尔霍夫电压定律(KVL):在任何一个闭合回路中,各段电压之和等于电源电压。
4. 基尔霍夫电流定律(KCL):在任何一个节点处,流入节点的电流之和等于流出节点的电流之和。
三、实验器材1. 电阻:R1=10Ω,R2=20Ω,R3=30Ω,R4=40Ω;2. 电源:电压为12V;3. 电压表:量程为0~15V;4. 电流表:量程为0~3A;5. 导线:若干;6. 电阻箱:用于调节电阻值;7. 实验平台:用于搭建电路。
四、实验步骤1. 搭建电路:根据实验原理,连接电路,确保电路连接正确;2. 测量电阻值:使用电阻箱调节电阻值,记录各电阻的阻值;3. 测量电压和电流:使用电压表和电流表测量电路中各点的电压和电流;4. 计算总电阻:根据欧姆定律,计算总电阻;5. 验证欧姆定律:根据实验数据,验证欧姆定律的正确性;6. 分析实验结果:分析实验数据,得出结论。
五、实验数据1. 电阻值:R1=10Ω,R2=20Ω,R3=30Ω,R4=40Ω;2. 电压:U1=2V,U2=4V,U3=6V,U4=8V;3. 电流:I1=0.2A,I2=0.4A,I3=0.6A,I4=0.8A。
六、实验结果与分析1. 根据欧姆定律,计算总电阻R总:R总 = U总 / I总= (U1 + U2 + U3 + U4) / (I1 + I2 + I3 + I4) = 10Ω2. 验证欧姆定律:通过实验数据,验证了欧姆定律的正确性;3. 分析实验结果:在实验过程中,观察到电压与电流成正比,符合欧姆定律。
同时,根据基尔霍夫电压定律和基尔霍夫电流定律,验证了电路的稳定性。
电阻测量设计实验报告
电阻测量设计实验报告实验目的:设计一种电阻测量电路,能够准确测量给定电阻的阻值。
实验原理:电阻是电流通过时产生的电压与电流之比,通过测量电流和电压可以准确计算电阻的阻值。
在本实验中,我们设计了一种简单的电阻测量电路,利用欧姆定律测量电流和电压,从而得出电阻的阻值。
实验器材:欧姆表、电阻箱、导线、电压源、安全电缆、万用表。
实验步骤:1. 搭建电阻测量电路:将欧姆表的两个测试引脚分别连接到待测电阻的两端。
将电压源接入电路,设置合适的范围。
连接导线、电阻箱和安全电缆。
2. 调节电压源:通过调节电压源的电压,使得在电阻上产生合适的电流。
记下电压源的电压值。
3. 测量电流:使用万用表选择电流测量模式,将表笔分别连接到电阻测量电路的两个测试点上。
记录下电流值。
4. 计算电阻阻值:根据欧姆定律,电阻的阻值等于电压除以电流。
计算出电阻的阻值。
实验结果与分析:根据实验步骤得到电阻的阻值。
可以通过与已知的标准电阻进行比较,来验证实验结果的准确性。
如果实验结果与标准阻值相近,说明电阻测量电路准确可靠。
实验注意事项:1. 在实验过程中,确保安全用电,避免触电事故的发生。
2. 检查实验仪器的连接是否正确,保证实验过程的准确性。
3. 在测量过程中,注意防止电流过大,避免对万用表和电阻产生损坏。
4. 实验结束后,及时断开电路连接,关闭电压源,确保实验环境的安全。
结论:通过设计一种电阻测量电路,可以准确测量给定电阻的阻值。
在实验过程中,我们需要搭建电阻测量电路、调节电压源、测量电流,并根据欧姆定律计算电阻的阻值。
实验结果的准确性可以通过与已知标准电阻进行比较来验证。
在实验中,我们需要注意安全用电,正确连接仪器,并注意防止电流过大。
最后,实验结束后,及时断开电路连接,关闭电压源,确保实验环境的安全。
中考电阻测量实验报告
一、实验目的1. 熟悉实验器材,掌握电阻的测量方法。
2. 学会使用电流表、电压表测量电阻的值。
3. 掌握欧姆定律,验证其正确性。
二、实验原理1. 电阻是导体对电流阻碍作用的大小,其单位为欧姆(Ω)。
2. 欧姆定律:在一定温度下,导体中的电流与导体两端的电压成正比,与导体的电阻成反比。
3. 测量电阻的方法:利用电流表、电压表测量通过导体的电流和导体两端的电压,根据欧姆定律计算电阻。
三、实验器材1. 电源:直流电源2. 电阻:若干个不同阻值的电阻3. 电流表:量程0~0.6A4. 电压表:量程0~3V5. 导线:若干6. 开关:一个7. 滑动变阻器:一个8. 电流表、电压表支架:一套四、实验步骤1. 按照电路图连接实验电路,确保电路连接正确。
2. 调节滑动变阻器,使电路中的电流在电流表的量程范围内。
3. 闭合开关,记录电流表和电压表的示数。
4. 重复步骤3,改变滑动变阻器的阻值,记录不同阻值下的电流和电压。
5. 根据记录的数据,计算不同阻值下的电阻值。
6. 对比实验数据,验证欧姆定律的正确性。
五、实验数据1. 第一次测量:- 电流表读数:0.4A- 电压表读数:2.0V- 电阻计算:R = U/I = 2.0V / 0.4A = 5Ω2. 第二次测量:- 电流表读数:0.3A- 电压表读数:1.5V- 电阻计算:R = U/I = 1.5V / 0.3A = 5Ω3. 第三次测量:- 电流表读数:0.2A- 电压表读数:1.0V- 电阻计算:R = U/I = 1.0V / 0.2A = 5Ω六、实验结果与分析1. 通过实验数据可以看出,在三次测量中,电阻值均接近5Ω,说明实验结果较为准确。
2. 通过对比实验数据,可以验证欧姆定律的正确性。
在实验过程中,电流与电压成正比,与电阻成反比,符合欧姆定律。
3. 实验过程中,电流表和电压表的读数较为稳定,说明实验器材性能良好。
七、实验结论1. 通过本次实验,掌握了电阻的测量方法,熟悉了实验器材的使用。
测电阻的实验报告
一、实验目的1. 熟悉欧姆定律,了解电阻、电压和电流之间的关系;2. 掌握使用电压表和电流表测量电阻的方法;3. 培养实验操作技能和数据处理能力。
二、实验原理根据欧姆定律,电阻R、电压U和电流I之间的关系为:R = U/I。
本实验通过测量电路中的电压和电流,计算出电阻值。
三、实验器材1. 欧姆表(含电流表和电压表)1台;2. 待测电阻1个;3. 电源1个;4. 导线若干;5. 开关1个;6. 电阻箱1个;7. 万用表1台;8. 记录本1本。
四、实验步骤1. 搭建电路:将电源、开关、待测电阻、电阻箱、欧姆表连接成串联电路。
2. 调节电阻箱:将电阻箱的阻值调至最大,确保电路安全。
3. 测量电压和电流:闭合开关,读取欧姆表上的电压和电流值。
4. 计算电阻值:根据欧姆定律,计算待测电阻的阻值。
5. 改变电路连接方式:将待测电阻与电阻箱并联,重复步骤3和4,计算电阻值。
6. 数据记录:将实验数据记录在实验报告上。
五、实验数据及处理实验数据如下:1. 串联电路:- 电压U1 = 2.5V- 电流I1 = 0.3A- 电阻R1 = U1/I1 = 8.33Ω2. 并联电路:- 电压U2 = 2.5V- 电流I2 = 0.4A- 电阻R2 = U2/I2 = 6.25Ω六、实验结果分析1. 通过实验,验证了欧姆定律的正确性;2. 测量得到的电阻值与理论计算值基本相符;3. 实验过程中,电路连接正确,操作规范,数据处理准确。
七、实验结论本实验成功测量了待测电阻的阻值,验证了欧姆定律的正确性。
通过实验,提高了实验操作技能和数据处理能力。
八、实验注意事项1. 实验过程中,注意电路连接的正确性,避免短路现象;2. 调节电阻箱时,注意阻值不宜过大,以免损坏电路;3. 实验过程中,保持实验环境整洁,避免发生意外;4. 数据记录要准确,避免因记录错误导致实验结果偏差。
电阻的因素实验报告
一、实验目的1. 了解电阻的基本概念及其影响因素;2. 探究电阻与导体材料、长度、横截面积之间的关系;3. 掌握伏安法测量电阻的方法。
二、实验原理1. 电阻是导体对电流阻碍作用的大小,其单位为欧姆(Ω);2. 电阻与导体材料、长度、横截面积、温度等因素有关;3. 伏安法测量电阻的原理是:根据欧姆定律,电阻R等于电压U与电流I的比值,即R=U/I。
三、实验器材1. 导线(铜线、铝线、镍铬合金丝等)2. 电流表(量程为0-0.6A)3. 电压表(量程为0-15V)4. 滑动变阻器(0-10Ω)5. 电源(电压为3V)6. 开关7. 导线夹8. 实验台四、实验步骤1. 将电源、开关、电流表、滑动变阻器、导线依次串联,形成一个闭合回路;2. 选择一根导线作为实验材料,将导线夹固定在实验台上;3. 将导线两端分别连接到电流表和电压表的正负极;4. 调节滑动变阻器,使电路中的电流为0.2A;5. 读取电压表示数U1;6. 保持导线长度不变,改变导线横截面积,重复步骤4-5,记录数据;7. 保持导线横截面积不变,改变导线长度,重复步骤4-5,记录数据;8. 改变导线材料,重复步骤4-7,记录数据;9. 分析实验数据,得出结论。
五、实验数据及处理1. 导线材料:铜线、铝线、镍铬合金丝2. 导线长度:10cm、20cm、30cm3. 导线横截面积:0.5mm²、1mm²、1.5mm²4. 电流I:0.2A5. 电压U:对应于不同长度、横截面积和材料的导线根据实验数据,计算电阻R=U/I,并记录在表格中。
六、实验结果与分析1. 导线材料对电阻的影响:实验结果表明,不同材料的导线电阻不同,其中铜线的电阻最小,镍铬合金丝的电阻最大;2. 导线长度对电阻的影响:实验结果表明,导线长度越长,电阻越大;3. 导线横截面积对电阻的影响:实验结果表明,导线横截面积越大,电阻越小。
七、结论1. 电阻与导体材料、长度、横截面积有关;2. 导体材料、长度、横截面积的变化对电阻有显著影响;3. 伏安法可以有效地测量电阻。
电阻率实验报告
一、实验目的1. 理解电阻率的定义及其在材料科学中的应用。
2. 掌握电阻率测量的基本原理和方法。
3. 通过实验验证电阻率与材料性质之间的关系。
二、实验原理电阻率(ρ)是衡量材料导电性能的重要参数,其定义为单位长度、单位截面积的导体电阻。
根据欧姆定律,电阻R与电阻率ρ、导体长度L和横截面积S之间存在以下关系:\[ R = \rho \frac{L}{S} \]因此,电阻率可以通过测量导体的长度、直径和电阻值来计算。
实验中,我们将使用双臂电桥测量金属丝的电阻,并据此计算其电阻率。
三、实验仪器与材料1. 金属丝(材料:铜,直径:1mm)2. 双臂电桥3. 数字万用表4. 精密测量尺5. 电路连接线6. 导线连接夹四、实验步骤1. 准备实验器材,将金属丝固定在实验台上。
2. 使用精密测量尺测量金属丝的长度L(精确到0.01cm)。
3. 使用数字万用表测量金属丝的电阻R(精确到0.01Ω)。
4. 使用精密测量尺测量金属丝的直径d(精确到0.001mm),然后计算横截面积S (S = π(d/2)^2)。
5. 根据公式\[ \rho = \frac{R \cdot S}{L} \]计算金属丝的电阻率ρ。
五、实验数据与结果| 金属丝长度L (cm) | 金属丝直径d (mm) | 金属丝电阻R (Ω) | 横截面积S (mm²) | 电阻率ρ (Ω·m) ||------------------|------------------|------------------|------------------|----------------|| 10.00 | 1.000 | 0.100 | 0.785 | 7.85 × 10^-6 |六、实验分析与讨论根据实验数据,金属丝的电阻率为7.85 × 10^-6 Ω·m。
该值与铜的标准电阻率(约为1.68 × 10^-8 Ω·m)存在较大差异,可能是由于以下原因:1. 金属丝长度和直径的测量误差;2. 金属丝表面氧化层或杂质的影响;3. 测量仪器的精度限制。
电阻定律演示实验报告
一、实验目的1. 理解电阻定律的基本原理,即电阻与导体长度、横截面积及材料电阻率之间的关系。
2. 通过实验验证电阻定律的正确性,即R = ρL/S,其中R为电阻,ρ为材料电阻率,L为导体长度,S为导体横截面积。
3. 掌握使用滑动变阻器、电流表、电压表等实验器材进行电阻测量的方法。
二、实验原理电阻定律描述了导体电阻与长度、横截面积和材料电阻率之间的关系。
根据电阻定律,电阻R可以表示为:\[ R = \rho \frac{L}{S} \]其中,ρ为材料的电阻率,L为导体的长度,S为导体的横截面积。
三、实验器材1. 电阻定律演示板(包括不同长度、横截面积和材料的铜线;材料相同、横截面积和长度不同的铜线和铝线)2. 滑动变阻器3. 导线若干4. 开关5. 电流表6. 电压表7. 电源四、实验步骤1. 准备实验器材:将电阻定律演示板、滑动变阻器、电流表、电压表、导线、开关和电源连接好。
2. 测量不同材料的电阻:选取长度和横截面积相同的铜线和铝线,分别接入电路中,调节滑动变阻器,使电路达到稳定状态,记录电压表和电流表的读数,计算电阻值。
3. 测量不同长度的电阻:选取材料相同、横截面积相同的铜线,分别接入电路中,调节滑动变阻器,使电路达到稳定状态,记录电压表和电流表的读数,计算电阻值。
4. 测量不同横截面积的电阻:选取材料相同、长度相同的铜线,分别接入电路中,调节滑动变阻器,使电路达到稳定状态,记录电压表和电流表的读数,计算电阻值。
5. 数据处理:将实验数据整理成表格,分析电阻与长度、横截面积和材料电阻率之间的关系。
五、实验结果与分析1. 测量不同材料的电阻:实验结果表明,长度和横截面积相同的情况下,铜线的电阻小于铝线的电阻,说明材料的电阻率对电阻有显著影响。
2. 测量不同长度的电阻:实验结果表明,材料相同、横截面积相同的情况下,导体长度越长,电阻越大,说明电阻与长度成正比。
3. 测量不同横截面积的电阻:实验结果表明,材料相同、长度相同的情况下,导体横截面积越大,电阻越小,说明电阻与横截面积成反比。
导体的电阻实验报告
一、实验目的1. 了解导体电阻的基本概念和影响因素。
2. 掌握伏安法测量导体电阻的方法。
3. 通过实验验证电阻与材料、长度、横截面积之间的关系。
二、实验原理电阻是导体对电流阻碍作用的大小,用字母R表示,单位为欧姆(Ω)。
根据欧姆定律,电阻R与导体两端的电压U和通过导体的电流I之间的关系为:R = U/I。
本实验采用伏安法测量导体电阻,即通过测量导体两端的电压和通过导体的电流,然后根据欧姆定律计算电阻值。
三、实验器材1. 电压表2. 电流表3. 电阻丝(不同材料、长度、横截面积)4. 电源5. 开关6. 导线7. 集成电路实验板四、实验步骤1. 将电阻丝的一端连接到电源的正极,另一端连接到开关。
2. 将电流表串联在电路中,连接电源负极和电阻丝的另一端。
3. 将电压表并联在电阻丝两端。
4. 闭合开关,调节电源电压,使电流表和电压表的示数稳定。
5. 记录电压表和电流表的示数,计算电阻值。
6. 改变电阻丝的长度、横截面积或材料,重复步骤4-5,记录数据。
五、实验数据及处理1. 电阻丝1(材料:铜,长度:10cm,横截面积:1mm²):- 电压U:2V- 电流I:0.5A- 电阻R = U/I = 2V/0.5A = 4Ω2. 电阻丝2(材料:铜,长度:20cm,横截面积:1mm²):- 电压U:2V- 电流I:0.25A- 电阻R = U/I = 2V/0.25A = 8Ω3. 电阻丝3(材料:铜,长度:10cm,横截面积:2mm²):- 电压U:2V- 电流I:0.75A- 电阻R = U/I = 2V/0.75A = 2.67Ω4. 电阻丝4(材料:铁,长度:10cm,横截面积:1mm²):- 电压U:2V- 电流I:0.3A- 电阻R = U/I = 2V/0.3A = 6.67Ω六、实验结果分析1. 电阻与材料的关系:不同材料的电阻不同,铜的电阻较小,铁的电阻较大。
测等效电阻实验报告
一、实验目的1. 理解和掌握串联电路和并联电路的等效电阻计算方法。
2. 学会使用伏安法测量电阻。
3. 培养实验操作技能和数据处理能力。
二、实验原理1. 串联电路的等效电阻:在串联电路中,各电阻的电流相等,电压与电阻成正比。
根据欧姆定律,串联电路的等效电阻R等于各电阻之和,即R = R1 + R2 + ... + Rn。
2. 并联电路的等效电阻:在并联电路中,各电阻的电压相等,电流与电阻成反比。
根据欧姆定律,并联电路的等效电阻R等于各电阻倒数之和的倒数,即1/R =1/R1 + 1/R2 + ... + 1/Rn。
3. 伏安法测量电阻:通过测量电阻两端的电压U和通过电阻的电流I,根据欧姆定律U = IR,可计算出电阻R。
三、实验器材1. 电源:直流稳压电源2. 电阻箱:2个,阻值分别为10Ω和20Ω3. 电压表:1个4. 电流表:1个5. 导线:若干6. 开关:1个7. 电阻测量电路板:1块四、实验步骤1. 按照电路图连接实验电路,将10Ω和20Ω电阻分别接入电路中,组成串联电路和并联电路。
2. 闭合开关,使用电压表测量两个电阻两端的电压U1和U2,使用电流表测量通过两个电阻的电流I1和I2。
3. 计算串联电路的等效电阻R串,即R串 = U1/I1 + U2/I2。
4. 计算并联电路的等效电阻R并,即1/R并 = 1/R1 + 1/R2。
5. 将计算得到的等效电阻与理论值进行比较,分析误差原因。
五、实验数据及结果1. 串联电路:- 电压U1 = 2.5V- 电压U2 = 5V- 电流I1 = 0.25A- 电流I2 = 0.25A- 等效电阻R串 = U1/I1 + U2/I2 = 2.5V/0.25A + 5V/0.25A = 10Ω2. 并联电路:- 电压U1 = 5V- 电压U2 = 5V- 电流I1 = 0.25A- 电流I2 = 0.125A- 等效电阻R并= 1/(1/R1 + 1/R2) = 1/(1/10Ω + 1/20Ω) = 8Ω六、实验分析1. 通过实验数据可以看出,串联电路的等效电阻R串等于两个电阻的阻值之和,与理论值相符。
电学电阻定律实验报告
一、实验目的1. 验证电阻定律,即导体的电阻与其长度、横截面积和材料之间的关系。
2. 掌握使用滑动变阻器、电流表、电压表等电学仪器进行实验的方法。
3. 学习数据处理和误差分析的基本方法。
二、实验原理根据电阻定律,导体的电阻 \( R \) 与其长度 \( L \)、横截面积 \( S \) 和材料的电阻率 \( \rho \) 之间存在如下关系:\[ R = \rho \frac{L}{S} \]其中,电阻率 \( \rho \) 是材料本身的属性,单位为欧姆·米(Ω·m)。
三、实验仪器1. 电阻定律演示板:包括不同材料、不同长度和不同横截面积的铜线。
2. 滑动变阻器:用于调节电路中的电流和电压。
3. 电流表:用于测量电路中的电流。
4. 电压表:用于测量电路中的电压。
5. 导线若干:用于连接电路元件。
6. 开关:用于控制电路的通断。
四、实验步骤1. 测量不同长度、相同横截面积、相同材料的铜线电阻:- 将铜线按长度分为几段,每段长度分别为 \( L_1, L_2, L_3, \ldots \)。
- 将每段铜线分别接入电路中,使用滑动变阻器调节电流和电压,使电流表和电压表的读数稳定。
- 记录每段铜线的电阻值 \( R_1, R_2, R_3, \ldots \)。
2. 测量不同横截面积、相同长度、相同材料的铜线电阻:- 将铜线按横截面积分为几段,每段横截面积分别为 \( S_1, S_2, S_3,\ldots \)。
- 将每段铜线分别接入电路中,使用滑动变阻器调节电流和电压,使电流表和电压表的读数稳定。
- 记录每段铜线的电阻值 \( R_1, R_2, R_3, \ldots \)。
3. 测量不同材料、相同长度、相同横截面积的铜线和铝线电阻:- 将铜线和铝线分别接入电路中,使用滑动变阻器调节电流和电压,使电流表和电压表的读数稳定。
- 记录铜线和铝线的电阻值 \( R_{Cu}, R_{Al} \)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
探究电阻定律实验报告
一、实验名称:探究电阻定律
二、实验目的:探究导体的电阻和导体的长度、横截面积和材料之间的关系。
导体的电阻是导体本身的一种性质,那么,导体电阻的大小可能与哪些因素有关呢?比如,下列的因素是否对导体的电阻有影响?如果有,关系如何呢?
1.导体的材料;2导体的体积;3导体的长度;
4导体的粗细;5导体的质量;6环境的温度等。
三、实验器材:
电阻定律演示板(材料、长度相同横截面积的不同的铜线;材料、横截面积相同长度不同的铜线;横截面积、长度相同材料不同的铜线和铝线)、滑动变阻器,导线若干,开关,电流表,电压表,直流电源。
四、实验原理:(欧姆定律)
影响导线电阻的因素不是单一的,因此实验采用控制变量法来研究:
1、保持导线的材料和横截面积不变,测量长度比为1:2的两个导线的电阻大小。
2、保持导线的材料和长度不变,测量横截面积比为1:2的两个导线的电阻大小。
3、保持导线的长度和横截面积的不变,测量材料不同的两个导线的电阻大小。
五、画出伏安法测电阻的电路图:
六、实验设计与步骤:
1、按实验原理图连接好电路,在电路的A、B之间接入待研究的铜导线,通电前先使变阻器接入电路的电阻最大。
2、将材料和横截面积都相同、长度之比为1:2的两根铜导线①、②,分别接入电路。
闭合开关,调节滑动变阻器,将电流表示数都调节为1A、电压表的读数记录在表1中,利用欧姆定律公式计算出导线电阻。
3、将材料和长度都相同、横截面积之比为1:2的两根导线②、③,分别接入电路,操作同步骤2,将结果填入表2中。
4、将长度和横截面积都相同、材料不同的两根导线③、④分别接入电路中,调节变阻器,使通过导线的电流相同,读出并记录电压表的读数,填入表3中。
5、断开开关,整理好器材。
6、数据处理,分析结果。
七、实验结果与分析
1、保持导线的材料和横截面积不变,探究电阻与导线长度间的定量关系。
表1
实验结论:
同种材料,S一定,电阻R与L成正比即R ∝L
2、保持导线的材料和长度不变,探究电阻与导线横截面积间的定量关系。
表2
实验结论:
同种材料,L 一定,电阻与S 成反比
即:R ∝1/S
3.保持导线的长度和横截面积不变,探究电阻与材料的关系。
表
3
实验结论:
长度L 一定,横截面积S 一定,材料不同,导体的电阻R 不同!
八、问题与思考
1. 由于金属导体的电阻率与温度有关,故在实验中需控制温度这个变量,
通过金属导线的电流不宜过大,通电时间不宜过长,避免因发热而引起温度升高。
2. 本实验是探究电阻定律,可进一步在本实验的基础上,利用电阻定律来
测量金属的电阻率的大小。
