往复式压缩机料的拆卸与安装
压缩机的安装拆卸流程及方法(经验总结)
压缩机安装、拆卸流程与方法(经验总结)压缩机的安装是介于土建工程与正式投产之间的一项重要工作.在压缩机运行时出现的故障中有相当一部分是安装不当所致。
由此可见,正确的安装压缩机是维护正常生产和操作安全的重要措施之一。
01安装前三准备1、组织方面的准备在安装前必须考虑当地情况,结合具体条件,成立安装施工的组织机构,指定专职人员负责施工。
2、供应方面的准备在施工之前,必须准备好施工材料、搬运和起重工具、检验及测量工具(包括仪器)。
测量和检查工具的规格和精度,应符合国家计量部门的规定,对规格及精度可疑的工具应及时进行校验。
在安装前,应将压缩机零部件和制造厂带来的总图、说明书核对一下,经过必要的检查清洗, 认为机器本身没有毛病后方可进行安装.如机器本身有缺陷,必须及时处理。
3、技术方面的准备技术准备是安装前的一项重要工作,缺少这种准备,就不能进行安装,如果盲目施工,一定会影响安装质量,这是不允许的。
技术准备包括设备说明书、施工图纸、施工操作规程和质量标准等.在施工之前,必须会审图纸,修正工艺布置,以免与其它工程(如管道、电路、地沟等)相抵触,特别注意不要将基础设置与地沟上或妨碍管路的通过。
上述三项准备工作是其主要部分,其它的如技术资料的消化,设备性能的熟悉,施工人员操作的训练,工人的培训、学习等都是重要的。
如忽略准备工作,必然在施工中遇到较多的困难,使工期延长或降低安装质量。
02安装基础作用大除微小型的移动式压缩机和具有隔振器的无基础压缩机外,一般压缩机都要安装在基础上.基础的作用有:o承受机器的重量;o承受着机器内部没有得到平衡的往复质量惯性力,或者它们的力矩,以及倾复力矩;o如压缩机用皮带传动,则还承受皮带拉力.基础要求:1 。
必须同机器的底座相适应,并能保证所安装的设备牢固可靠;基边至机边不小于100mm.2 .具有足够的强度与刚性。
避免机器产生剧烈的振动,保证机器的振动不致影响本身的精度和寿命,并不给阾近设备、建筑物、操作人员造成不良的影响。
往复式压缩机填料函的检查、修理及装配的内容 (一)

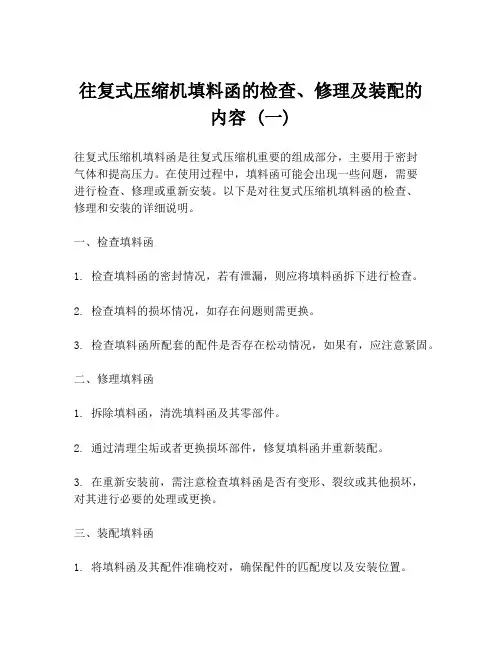

往复式压缩机填料函的检查、修理及装配的
内容 (一)
往复式压缩机填料函是往复式压缩机重要的组成部分,主要用于密封
气体和提高压力。
在使用过程中,填料函可能会出现一些问题,需要
进行检查、修理或重新安装。
以下是对往复式压缩机填料函的检查、
修理和安装的详细说明。
一、检查填料函
1. 检查填料函的密封情况,若有泄漏,则应将填料函拆下进行检查。
2. 检查填料的损坏情况,如存在问题则需更换。
3. 检查填料函所配套的配件是否存在松动情况,如果有,应注意紧固。
二、修理填料函
1. 拆除填料函,清洗填料函及其零部件。
2. 通过清理尘垢或者更换损坏部件,修复填料函并重新装配。
3. 在重新安装前,需注意检查填料函是否有变形、裂纹或其他损坏,
对其进行必要的处理或更换。
三、装配填料函
1. 将填料函及其配件准确校对,确保配件的匹配度以及安装位置。
2. 注意填料函与柱塞和缸体之间的相对位置,应保持正确的配位。
3. 安装时,应注意旋转方向,维持正确的填料函旋转方向。
4. 根据压缩机说明书中的建议,适当使用润滑脂,确保顺利的安装和良好的运转。
总之,往复式压缩机填料函不仅重要还非常复杂和精密。
当填料函出现问题,对其安装和操作要求也是非常严格的。
对此,使用者应遵循良好的维护和保养方法,并定期检查,确保压缩机的运行和达到最佳效益。
往复式压缩机填料安装注意事项
往复式压缩机填料安装注意事项嘿,朋友们!今天咱们来聊聊往复式压缩机的填料安装,听起来是不是有点儿“高大上”?别担心,咱们用轻松幽默的方式来搞定这件事,保证让你听得懂,还能记得牢。
1. 什么是往复式压缩机?首先,咱们得了解一下往复式压缩机的基本概念。
简单来说,它就像个工作狂,总是忙着把气体压缩到高压力状态。
这种压缩机广泛应用于工业领域,比如制冷、空调和石油化工等地方。
要让它高效运转,填料的安装可是至关重要的哦!就像给人打理发型,得找到合适的方式才能让“压缩机小伙”看起来又精神又利索。
1.1 填料的作用填料主要负责密封,防止气体泄漏。
要知道,气体一泄漏可就像打了水漂,损失可就大了!所以,填料的质量和安装方式都要严格把关。
这就像是给压缩机穿上“防水衣”,可不能马虎。
1.2 填料的种类市面上的填料种类繁多,各有千秋。
你可以选择石墨填料、聚四氟乙烯(PTFE)填料或者是合成纤维填料。
这就像选择自己的爱好,得找到最适合你的那一款。
不过,选好填料只是第一步,接下来的安装才是关键。
2. 填料安装注意事项说到安装,咱们可得认真对待,这可不是随便就能搞定的。
下面就来看看安装填料时的注意事项吧。
2.1 清洁与准备首先,安装之前得把压缩机的密封槽清理干净,像打扫卫生一样,得把灰尘和污垢统统清除掉。
这样才能让填料和压缩机“亲密接触”,达到最佳密封效果。
就像你不想在一个脏兮兮的地方吃饭,对吧?2.2 安装顺序然后,安装填料的时候,最好按照一定的顺序来。
这就像搭积木,底层要稳固,上面才能高高在上。
一般建议从中心开始向外逐步安装,这样可以避免填料歪斜,影响效果。
想象一下,如果你在搭积木的时候把底层搭歪了,最后的成果只会是一堆乱七八糟的积木!2.3 力道要适中接下来,紧固填料的时候,力道要掌握好。
太紧了可能会造成填料的损伤,太松了又会导致泄漏。
就像开车,刹车太猛会翻车,刹车太轻又会闯红灯,得找到一个平衡点。
专业人士通常推荐用扭矩扳手来控制力度,这样既省心又安心。
压缩机拆装步骤及注意事项
压缩机拆装步骤及注意事项嘿,朋友们!今天咱就来聊聊压缩机拆装这档子事儿。
你可别小瞧了这活儿,就像给机器做一场大手术呢!首先,咱得做好准备工作,就像运动员上场前要热身一样。
把工具都准备齐全了,别到时候拆到一半发现少个扳手啥的,那可就尴尬啦!然后,要确保电源啥的都切断了,安全第一呀,这可不是闹着玩的。
接下来就开始拆啦!就像拆礼物一样,得小心翼翼的。
先把压缩机外面的那些零部件一个一个地卸下来,放好,可别乱丢,不然回头装的时候找不到可就傻眼咯。
拆的时候得注意螺丝的位置和大小,这就好比每个人都有自己的特点,不能搞混了呀。
然后呢,就到了关键的部分——拆压缩机主体啦。
这时候就得轻点儿,再轻点儿,别把它弄疼咯。
就好像对待一个宝贝似的,得温柔点。
把各个部件慢慢地拆下来,记住它们原来的位置和顺序,不然装回去的时候就成了一锅乱炖啦。
哎呀,这过程中可千万不能马虎呀!就跟走钢丝似的,一步都不能错。
你想想,要是装错了,那压缩机还能好好工作吗?那不等于白忙活啦!拆完了,咱就得开始装啦。
这就像搭积木一样,得一块一块地放好。
按照之前记住的顺序,把部件一个一个地装回去。
拧螺丝的时候也得注意力度,别太紧了把零件弄变形了,也别太松了到时候掉下来。
在这整个过程中,还得注意清洁呀!不能让灰尘啥的跑进去,那可就像人吃了脏东西会生病一样,压缩机也会不舒服的呀。
总之呢,拆装压缩机可不是个简单的事儿,得有耐心,得细心,还得有那么点儿技术。
这就好比学骑自行车,一开始可能会摔倒,但多练习几次就会啦。
咱可不能因为难就退缩呀,对吧?大家都加把劲,让压缩机在咱手里乖乖听话!怎么样,是不是觉得挺有意思的呀?加油吧!。
往复式压缩机安装要求
往复式压缩机安装要求安装条件:1)设备经有关部门人员会同开箱检查确认:设备配件、专用工具等齐全完整、无缺、无损、无蚀、无制造缺陷,图纸资料齐全;技术交底、各专业任务交底明确;2)基础施工完,养护期满,地脚孔内杂物清理干净,经专业检查验收合格;3)运输、起重设备、人员准备就绪;4)人员、器材、工机具准备完毕;5)作业票据经有关部门确认签字,齐全、有效。
5.6安装前仔细检查零部件,数量、质量是否符合要求,测量复核地脚孔距,设备中心标高是否与基础实体对应符合;并在安装前适时按规定进行零部件的彻底清洗。
对基础进行检查,主要复查确认混凝土标号及强度,坐标,标高、地脚孔的中心、深度、垂直度等是否与设备实物相符,表面不平度,同时要对基础打麻面,麻坑深度10mm左右等情况,办理基础交接。
压缩机安装与调整6.1机体(曲轴箱)安装6.1.1安装方式:机身本体采用无垫铁安装,安装时机身解体;6.1.2安装步骤及质量标准:1)吊车配合现场吊装就,;注意捆绑部位合适、方式稳妥,起吊、运输平稳,避免碰撞和剧烈摇晃而损坏机件;2)就位找平:机体底板上如带有调节螺钉,在安装时在调节螺钉下面敷设一块厚10-20MM面积100-150M2钢板,用高强度水泥砂浆使其与基础相结合。
机组利用调节螺钉找平找正,完毕后用无收缩水泥砂浆一次灌浆完毕。
如果没有调节螺钉则采用自制螺纹千斤顶进行找平找正,然后一次灌浆完毕。
但应将千斤顶位置留出不灌,待砂浆强度达到70%后取出千斤顶再补灌留出位置。
3)地脚螺栓的安置:核实地脚螺栓的长度是否与基础对应,避免“顶天立地”和螺栓不满扣,核实时应考虑底座厚度、二次灌浆厚度、基础厚度、地脚螺栓孔深度等因素,地脚螺栓在安放前应去除油污,并在螺纹部分涂上油脂保护层,螺栓在预留孔内呈自由垂直状态,不允许有歪斜、靠边等现象,其不垂直度允差不超过地脚螺栓长度的1/10,不挤蹩地脚螺栓造成安装偏差;基础螺栓在置于曲轴箱的地脚孔中时,周围应有相同的间隙(用加工的四氟保护套保证),如机体上有妨碍往下穿地脚螺栓的地方,就位前地脚螺栓应先穿,就位时要注意地脚螺栓上的螺纹的保护,找平、找正后,基础螺栓与地脚孔间须按规定填充;基础本体与压缩机底部的空隙必须用较基础本体好的混凝土浇筑(要求见土建图)。
简述压缩机的拆装方法

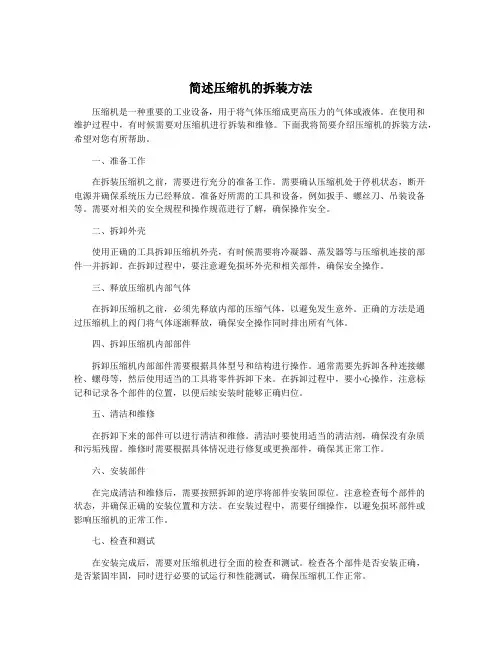

简述压缩机的拆装方法压缩机是一种重要的工业设备,用于将气体压缩成更高压力的气体或液体。
在使用和维护过程中,有时候需要对压缩机进行拆装和维修。
下面我将简要介绍压缩机的拆装方法,希望对您有所帮助。
一、准备工作在拆装压缩机之前,需要进行充分的准备工作。
需要确认压缩机处于停机状态,断开电源并确保系统压力已经释放。
准备好所需的工具和设备,例如扳手、螺丝刀、吊装设备等。
需要对相关的安全规程和操作规范进行了解,确保操作安全。
二、拆卸外壳使用正确的工具拆卸压缩机外壳,有时候需要将冷凝器、蒸发器等与压缩机连接的部件一并拆卸。
在拆卸过程中,要注意避免损坏外壳和相关部件,确保安全操作。
三、释放压缩机内部气体在拆卸压缩机之前,必须先释放内部的压缩气体,以避免发生意外。
正确的方法是通过压缩机上的阀门将气体逐渐释放,确保安全操作同时排出所有气体。
四、拆卸压缩机内部部件拆卸压缩机内部部件需要根据具体型号和结构进行操作。
通常需要先拆卸各种连接螺栓、螺母等,然后使用适当的工具将零件拆卸下来。
在拆卸过程中,要小心操作,注意标记和记录各个部件的位置,以便后续安装时能够正确归位。
五、清洁和维修在拆卸下来的部件可以进行清洁和维修。
清洁时要使用适当的清洁剂,确保没有杂质和污垢残留。
维修时需要根据具体情况进行修复或更换部件,确保其正常工作。
六、安装部件在完成清洁和维修后,需要按照拆卸的逆序将部件安装回原位。
注意检查每个部件的状态,并确保正确的安装位置和方法。
在安装过程中,需要仔细操作,以避免损坏部件或影响压缩机的正常工作。
七、检查和测试在安装完成后,需要对压缩机进行全面的检查和测试。
检查各个部件是否安装正确,是否紧固牢固,同时进行必要的试运行和性能测试,确保压缩机工作正常。
以上就是关于压缩机的拆装方法的简要介绍,希望能够对您有所帮助。
在进行压缩机的拆装时,一定要严格按照相关的操作规范和安全规程进行操作,确保操作安全。
往复式压缩机的安装步骤一技术型
往复式压缩机的安装步骤一技术型一、安装步骤二、施工前的安装准备1、安装前产品合格证.图纸等齐全;2、安装前应对周围环境清理,保证安装环境清洁、干净;3、施工现场展设到位,材料、工具箱;4、施工机具、量具、仪器、设备,到现场,检测合格;5、消防器材、安全措施到位;6、安装前应组织施工人员进行必要的学习培训。
三、设备开箱验收机器、设备及材料等运到施工现场后,各部门组织有关人员参加,依据订货合同,装箱清单及技术文件进行开箱检查,其主要内容如下:1、核对机器、设备、材料包装箱的包装情况、箱号、规格及数量。
2、检查随机技术文件及专用工具是否齐全。
3、对机器及附属设备、零件、部件进行外观检查,并核实零件、部件的种类、规格、型号及数量等。
4、检查后参加验收的各方代表应签署检验记录。
四、基础验收1、基础验收时,在基础上应明显的画出:标高基准线,横纵中心线;在建筑上应标有坐标轴线;重要机器的基础,应在设计规定部位设置沉降观测点。
2、对基础进行外观检查,不得有裂纹、蜂窝、空洞.露筋等缺陷。
3、对基础的尺寸及位置进行复测检查,其允许偏差符合规范。
五、机身的安装1、机身的结构特点机身主要由中体、曲轴箱、主轴瓦(主轴承)、轴承压盖及连接和密封件等组成。
曲轴箱可以是整体铸造加工而成,也可以是分体铸造加工后组装而成。
主轴承采用滑动轴承,为分体上下对开式结构,瓦背为碳钢材料,瓦面为轴承合金,主轴承两端面翻边,用来实现主轴承在轴承座中的轴向定位;上半轴承翻边处有两个螺孔,用于轴承的拆装;轴承盖内孔处拧入圆柱销,用于轴承的径向定位;安装时应注意上下轴承的正确位置,轴承盖设有吊装螺孔和安装测温元件的光孔。
轴承盖与轴承座连接螺栓的预紧力,需用螺栓紧固后的紧固力矩来保证。
2、机身安装方法.(1)、基础表面应进行铲麻处理,麻点应分布均匀,深度不宜小于10mm。
(2)、机身就位前,应将其底面上的油污、泥土等脏物清除净。
(3)、机身安装宜采用垫铁安装,平垫铁和斜垫铁的规格表按要求制作,每组垫铁不应超过四块,其中仅允许有一对斜垫铁。
往复式压缩机的拆装步骤
往复式压缩机的拆装步骤复式压缩机是一种常见的压缩机类型,它由多个压缩级组成,每个级别都有一个活塞和一个气缸。
拆装复式压缩机需要按照一定的步骤进行,下面将详细介绍其拆装步骤。
一、准备工作在进行复式压缩机的拆装之前,首先需要做好准备工作。
包括准备所需的工具,如扳手、螺丝刀、润滑油等;确保工作区域安全整洁,避免杂物堆积和火源等;断开电源,确保安全操作。
二、拆卸各个部件1. 拆卸罩盖:使用扳手或螺丝刀拧下罩盖上的螺钉,并将罩盖从压缩机上取下。
2. 拆卸气缸:使用扳手拆卸气缸上的螺母,并将气缸从压缩机上拆下。
注意,拆卸气缸时要小心保持其内部零件的完整性。
3. 拆卸活塞:将活塞从气缸中取出,注意检查活塞是否有损坏或磨损。
4. 拆卸连杆:使用扳手拧下连杆螺栓,并将连杆从活塞上拆下。
5. 拆卸曲轴:使用扳手拧下曲轴上的螺母,并将曲轴从压缩机上拆下。
注意,拆卸曲轴时要小心保持其平衡性,避免损坏。
三、清洗和检查零件1. 清洗零件:将拆下来的零件放入清洗槽中,使用清洗剂进行清洗。
清洗时要注意使用刷子等工具清除零件表面的污垢。
2. 检查零件:清洗后的零件需要进行仔细检查,包括检查是否有损坏或磨损的情况,如有需要及时更换。
四、组装各个部件1. 组装曲轴:将清洗好的曲轴放回压缩机上,并用螺母固定好。
2. 组装连杆:将清洗好的连杆放回活塞上,并用螺栓固定好。
3. 组装活塞:将组装好的连杆和活塞一起放入气缸中。
4. 组装气缸:将气缸放回压缩机上,并用螺母固定好。
5. 组装罩盖:将罩盖放回压缩机上,并用螺钉固定好。
五、润滑和测试1. 润滑:在组装好的复式压缩机上添加适量的润滑油,并确保润滑油能够覆盖各个部件。
2. 测试:重新连接电源,启动压缩机,观察其运行情况。
检查是否有异常噪音、震动等现象,确保压缩机正常运行。
六、清理和整理在完成复式压缩机的拆装后,需要清理和整理工作区域,将使用过的工具和材料收拾整齐,确保工作区域的整洁。
以上就是复式压缩机的拆装步骤,通过按照这些步骤进行操作,可以保证拆装过程的顺利进行,并确保压缩机的正常运行。
往复式压缩机安装工法
往复式压缩机安装工法1前言 (1)2施工工序 (1)3施工准备 (2)3.1 应具备的主要技术文件 (2)3.2 基础验收 (2)3.3 设备验收 (3)3.4 垫铁准备 (3)4机身安装 (3)4.1 基础处理、垫铁铺设 (3)4.2 垫铁铺设 (3)4.3 机身试漏 (3)4.4 地脚螺栓、锚板检查 (3)4.5 机身就位——将机身吊装到位,装配中体,进行初找正 (4)4.6 机身、中体精找正 (4)4.7 主轴试装 (4)4.8 机身的二次灌溉 (5)5主轴、主轴承安装 (5)5.1 主轴和主曲轴承检查 (5)5.2 主轴瓦余面高度的测定 (5)5.3 主轴瓦的研磨、间隙测定 (6)6汽缸安装 (7)6.1 汽缸检查安装 (7)6.2 电声法效验汽缸与中体同心度,中体与主轴垂直度 (7)6.3 中体与主轴垂直度,中体与汽缸同心度实物测定 (8)7十字头、连杆安装 (8)7.1 连杆安装 (8)7.2 十字头安装 (9)7.3 连杆大小头瓦、十字头滑履的组合研磨 (9)8活塞组件安装 (9)8.1 活塞组件检查 (9)8.2 活塞环检查、研磨 (9)8.3 活塞环装配 (10)8.4 活塞装配 (10)9填料、刮油器组件安装 (10)9.1 填料的检查、研磨 (11)9.2 填料间隙调整 (11)9.3 填料安装要点 (11)9.4 4F填料 (11)9.5 刮油器组装 (11)10进排气阀安装 (11)11同步电机安装 (12)11.1 联轴节装配 (12)11.2 同步电机安装 (12)11.3 联轴节找正 (12)11.4 同步电机空气间隙(气隙)的测定 (13)12油系统安装 (13)12.1 注油系统 (13)12.2 循环油系统 (13)13压缩机试车 (15)13.1 试车前准备 (15)13.2 无负荷试车 (16)13.3 负荷试车 (16)14安全技术措施 (17)15劳动组织 (18)16机具准备 (19)17质量控制 (21)往复式压缩机安装工法1前言往复式压缩机有两种结构,机身与各列中体、汽缸组成压缩机的正体,电机位于机身一侧呈M型;两个机身总数各半的中体汽缸位于电机左右呈H型。
往复式压缩机安装检修要点
7.活塞式压缩机的检修与安装7.1一般拆卸程序及基本要求1、拆卸时,应根据压缩机不同结构按程序依次从外到内、从上到下进行拆卸,严禁乱拆乱卸、胡打乱敲,以免机件损伤或变形。
2、尽量使用专用工具拆卸,以保证零部件不受损伤。
如拆出连杆小头瓦,应用压力机压出或用专用工具拉出,不许用手锤打击;拆卸气阀组合件,应用专用工具,不许将阀卡在虎钳上拆卸,否则将使阀座零件被夹变形;对气缸、活塞、活塞杆的连接螺栓,要用专用死口扳手,不准用管钳直接卡在螺母或活塞杆上拆卸。
3、拆卸大型压缩机的零部件,应采用起重设备,并应拴牢、稳吊、稳放、垫好。
4、拆下的零部件,应按清洁文明检修的要求,清洗干净,按顺序摆放整齐,垫好盖严;对重要机件应放在专用架上,对精密件要专门保管好,对相关配合件应做好装配位置标记,有的还应穿在一起或包在一起,以免放乱、错装,影响装配质量。
7.2 压缩机的拆卸和清洗应要求(一)整体安装的压缩机一般应作下列拆洗工作;1 .往复活塞式压缩机应拆卸活塞、连杆、气阀和填料,并将设备表面和拆下的零、部件清洗干净,气阀和填料不应用蒸汽清洗;2 .用油封润滑油封存的往复活塞式压缩机,在设备技术文件规定的油封期限内安装时,除气阀外,其他零、部件均可不拆洗。
3 .螺杆式压缩机和滑片式压缩机,在设备技术文件规定的油封期限内安装时。
可不拆洗,有特殊要求者按设备技术文件的规定执行;4 .膜式压缩机应拆洗虹盖、膜片和吸、排气阀。
(二)现场组装的压缩机,应清洗主机零、部件和附属设备,气阀、填料和其他密封件不应用蒸汽清洗,清洗后应将清洗剂或水分除净,并检查零、部件和设备表面有无损伤等缺陷,全格后应涂一薄层润滑油( 无润滑压缩机与介质接触的零、部件不涂油) 。
7.3 压缩机装配的一般要求压缩机的装配,一般是先装相关组合件,然后再总体装配。
需检修的压缩机与新制造的压缩机装配有所不同,为充分发挥原有零部件的作用,对零件相互连接及配合的间隙不像对新零件的要求那样严格,在某些情况下允许比规定的稍大或稍小些,甚至超过规定的使用极限值。
8M型往复式压缩机安装工法
8M型往复式压缩机安装工法8M型往复式压缩机是一种常见的工业压缩机,广泛应用于石油、化工、电力、冶金等行业。
在安装8M型往复式压缩机时,需要注意一系列工法和步骤,以确保安装质量和运行稳定性。
本文将详细介绍8M型往复式压缩机安装工法,包括选址、基础施工、设备安装、管路连接等方面。
1. 选址在选址时,应选择地势平坦、土地坚实的地方,远离噪音敏感区域,确保安装的往复式压缩机不会对周围环境产生噪音干扰。
同时,还需考虑到后续设备维护和运输,选址时应尽量靠近道路和维修设备。
2. 基础施工往复式压缩机由于重量较大,需要进行坚固的基础施工。
基础应根据设备要求进行设计,确保承受设备重量和振动的能力。
同时,在基础施工中,还需考虑到设备的放置方式,如水平或倾斜安装,以及基础中的插销孔、钢板支架等细节。
3. 设备安装在设备安装过程中,首先需要进行设备悬挂或放置。
对于较大型的往复式压缩机,通常使用吊车进行悬挂。
而对于较小型的设备,则可使用起重机或手动搬运进行放置。
设备放置后,需要进行正确的固定,以防设备在运行中产生振动而导致移位或损坏。
在固定中,可以使用螺栓、焊接或拉铆钉等方式。
4. 管路连接管路连接是往复式压缩机安装过程中的重要环节。
首先,需要根据设备设计和布局规划好管道系统。
然后,根据管道规格和连接方式,进行管道切割、倒角、脱脂等预处理工作。
最后,使用管接头、螺纹连接或焊接等方式进行管道连接。
在连接过程中,需要注意密封性和连接牢固性,以确保压缩机运行时不会发生漏气或松动。
5. 电气连接往复式压缩机的运行还需要进行电气连接。
首先,需要根据设备要求进行电气线路的布线。
然后,根据设备主控制柜的接线图,进行电气连接。
在连接过程中,需要注意线缆的规格和接线点的正确性,以及接地的可靠性。
最后,进行电气系统的调试和检查,确保所有电气设备和仪表的正常运行。
总结起来,8M型往复式压缩机的安装过程需要注意选址、基础施工、设备安装、管路连接和电气连接等方面。
往复式 压缩机填料 说明 浅谈往复式压缩机填料的拆卸与安装
浅谈往复式压缩机填料的拆卸与安装前言大张坨地下储气库现有大型天然气压缩机4台,由于机组运行时间较长,机组故障率也明显增加,而因为填料原因引起的故障也较为多见。
以C机组为例,一次在操作工巡检时发现二级压缩缸密封填料漏气较为严重,经过拆检发现,因金属填料在盒内失去定位控制,长时间磨擦,使填料盒和活塞杆造成严重磨损,需要全部更换这些部件。
填料函的材料、组成及性能分析1、过去的填料环材料是铜。
然而,铜对酸性气体是不适用的(气体中含有硫化氢)。
如今,PEEK、铸铁和特氟隆材料以其卓越的耐酸性和在非酸性气体中的优良性能,已经成为标准的填料环材料。
通常的填料环由PEEK 材料的减压环,特氟隆/铸铁材料的单作用填料环,完全为特氟隆材料的双作用填料环和铸铁材料的刮油环组构成,特氟隆材料是掺入玻璃钢和二硫化钼,压力侧双环一级放空口供油,三到五个密封环密封组曲轴箱侧,这可以使材料减低摩擦力及磨损。
2、填料函是包在活塞杆上的密封件,填料由一个或多个环组成,包容在填料盒内,运行时提供润滑、清洗、冷却、密封、温度和压力等功能。
填料盒内装配有密封环,每个环都是为了阻止或限制气流进入大气或隔离室。
每组填料环分别装配在单独的填料函中。
每个密封环紧箍在活塞杆上达到密封作用,同时紧紧粘住与活塞杆成直角的填料函槽面。
密封环可以沿活塞杆自由横向移动,也可以在填料盒的环槽内自由“浮动”,如图1。
3、一套填料基本包括:一个起减压作用的减压环;其二是阻止气流泄漏到排气孔的几个密封环;其三是双作用的排气控制环,阻止气流从排气孔泄漏到隔离室。
新填料靠近压力一侧的密封承受的压力降最大。
由于填料会磨损,所以活塞环泄漏面积会随着使用期增长而增加,下游的密封环将承受越来越大的压力降。
填料密封环的工作原理1、往复式压缩机填料密封环的作用是防止气缸中的高压气体沿着活塞杆方向泄漏,它是压缩机中最重要的零部件之一,也是压缩机最主要的外泄漏途径之一。
通常情况下,我们常说的填料密封环是一种动密封环,即只有在压缩机工作时才起密封作用(一般的压力工况),而压缩机停机时或者其它特殊情况下,它并不能起密封作用。
活塞式压缩机的拆装
往复式压缩机的拆装一、实验目的1.熟悉往复式压缩机的结构、工作原理及各部分名称;2.掌握压缩机的拆装步骤与操作规程;3.掌握压缩机拆装的工具的使用;4.熟悉压缩机的检修与维护要点。
二、实验内容1.熟悉压缩机装配结构、使用说明书和维修工艺单等技术资料,并拆装压缩机;2.仔细观察各零部件的结构,分析结构特点,写出其拆卸步骤及注意事项;3.了解压缩机性能参数与结构之间的关系。
三、往复式压缩机工作原理THRHYS-1型制冷压缩机相对余隙容积较小,容积效率较高,能抽到高真空度,具有良好的热力性能,并且结构简单,使用方便。
适用于冰棒生产箱、冷藏箱、冷饮水机、小型冷库及小型空调器等。
THRHYS-1型压缩机为立式双缸、单级、单作用、逆流式压缩机,机体为整体式,汽缸在机体上直接加工。
汽缸采用空气冷却,汽缸体和缸盖上铸有散热肋片。
机体上不设例盖,而在曲轴箱底部开有工作孔,用底盖密封,用以装拆连杆大头。
活塞为筒形平顶活塞。
活塞顶上有两个圆形凹槽与进气阀的形状相适应。
活塞上装有两道气环和一道油环。
压缩机的曲轴为双曲柺对置整体铸造式曲轴。
连杆断面为工字形,连杆大头为直剖式,曲轴前端设摩擦环式(或波纹售式)机械密封器。
11Z-1.5/8型压缩机不设油泵。
各摩擦件的润滑均采用飞溅润滑方式。
其曲轴箱内的油面高应在主轴中心线上下,连杆大头轴承可浸入油内。
由曲轴旋转溅起的润滑油,飞溅至汽缸内可润滑气缸壁面和活塞销,飞溅至曲轴箱两端集油槽内的可润滑主轴承及轴封。
四、实验方法与步骤1、拆卸时应注意的事项(1)机器拆卸前必须准备好扳手、专用工具及放油等准备工作。
(2)机器拆卸时要有步骤进行,一般应先拆部件,后拆零件,由外到内,由上到下,有次序地进行。
(3)拆卸所有螺栓、螺母时,应使用专用扳手;拆卸汽缸套和活塞连杆组件时,应使用专用工具;(4)对拆下来的零件,要按零件上的编号(如无编号,应自行编号)有顺序地放置到专用支架或工作台上,切不可乱堆放,以免造成零件表面的损伤。
往复式压缩机拆装、零部件验收程序
往复式压缩机拆检及组装验收项目属地部门:设备名称位号拆装过程及验收内容1、拆卸联轴器18、润滑油系统的检修2、附属管线、附件以及机组盖板拆卸与检查19、冷却水系统的检修3、各级各个气阀拆卸20、盘车机构的检修4、拆卸各级十字头与活塞杆之间液压连接器21、填料密封组件的组装和回装5、拆卸各级活塞杆及活塞22、曲轴回装及检查6、各级填料密封组件23、十字头及连杆回装及检查7、拆卸连杆及检查24、活塞杆组件的组装8、拆卸曲轴及检查25、各列活塞环、导向环回装9、机组主要零部件检查26、活塞杆与十字头的装配10、曲轴及主轴承的检查27、各列气缸与活塞的前后止点间隙的测量11、各列连杆、连杆螺栓及大小头的检查28、检查各列活塞杆在垂直方向和水平方向的跳动值12、各列活塞杆及活塞的检查29、各列各个气阀组装和回装13、各列活塞杆及活塞连接件的检查30、回装机体内部辅助管路、机组盖板以及机体外部附属管线、附件14、填料密封的检查31、用三表法检查机组对中情况15、气缸的检查32、联轴器连接完成16、各个气阀及相关部件、部位的检查33、机组试车,交付使用17、其它部件的检查结论:验收单位施工单位质量验收员:年月日技术负责人:质量检查员:班(组)长:年月日往复式压缩机拆检及组装数据记录验收属地部门:设备名称位号测量部位及检测内容允许值(mm)拆检时实测值(mm)组装时实测值(mm)三表法检查机组对中情况曲轴箱油封径向间隙曲轴箱油封径向间隙曲轴轴向间隙曲轴的曲臂差大头瓦与曲轴销间隙连杆小头瓦与十字头销间隙活塞杆的直线度活塞杆圆度和圆柱度活塞杆填料密封工作部分直径磨损量气缸圆柱度气缸的前、中、后位置测量机体横向(列向)水平度每组阻流环、密封环与填料盒的轴向间隙主轴颈径向跳动主轴瓦的顶间隙值主轴轴承侧间隙曲轴的水平度气缸与活塞的前后止点间隙活塞杆在垂直方向方向的跳动值活塞杆在水平方向的跳动值导向环径向厚度活塞环径向厚度结论:验收单位施工单位质量验收员:年月日技术负责人:质量检查员:班(组)长:年月日往复式压缩机零部件验收制造厂名称证明书号设备规格型号设备位号设备备件名称规格数量尺寸检查机械性能试验材质光谱检验无损检验硬度备注曲轴箱气缸体曲轴箱盖主轴承座滑道曲轴主轴承主轴承上下瓦主轴承紧固螺栓连杆连杆螺栓大小头瓦连杆螺栓十字头十字头销滑履活塞活塞杆进气阀排气阀填料油封支撑环活塞环技术负责人:质量检查员:年月日。
往复式压缩机填料函的检查、修理及装配的内容
往复式压缩机填料函的检查、修理及装配的内容D填料函的检查与修理①刚性密封圈填料函的检查与修理。
拆下填料函,清除油垢,取出密封圈清洗干净。
检查密封圈的内表面和两端面有无划伤、磨伤、麻面等缺陷。
密封圈内表面和两端面的缺陷,可用涂色法检查,并通过刮研消除。
修理密封圈内表面的缺陷时,可在活塞杆上或特制的研磨杆上涂一层薄薄的红丹油,将需要修理的密封圈套在杆上,来回移动,然后从杆上取下密封圈,在粘有红丹油的地方轻轻刮削。
这样反复进行,直到密封圈内表面均匀分布着细小的红丹痕迹时为止。
磨损后的密封圈,由于分瓣间的间隙逐渐减少,从而丧失自紧作用。
在修理时,应将每瓣铲去一些,使之恢复到原来的间隙;同时半月形的长度显得过长,需将两端铲去一些,否则会妨碍弹簧拉紧。
然后再在杆上涂红丹油刮研。
如无明确规定,分瓣间隙可取(0.01~0.02)d(d为活塞杆直径)。
修理密封圈两端平面的缺陷时,可在平台上或研磨机上用金刚砂进行研磨。
最后,用涂红丹油法检查与铲刮。
当密封圈的整个表面上均匀地覆盖有细小的红丹痕迹时即为合格。
为了保持密封圈两端面与轴垂直,在研磨时须将环沿周向转动,不能沿轴向来回推研。
②弹性密封圈填料函的检查与修理。
弹性密封圈的损坏主要是磨损和断裂,此时必须予以更换。
弹性密封圈按如下方法和步骤进行组合和研刮:把密封圈内径车到比实际需要的尺寸小0.20~0.30mm0把密封圈划好线锯开缺口,按划的三条相隔120。
的搭口线打稳钉孔,配上稳钉。
组合时三个环的开口互相错开120%在密封圈与小盒上做好记号,并在小盒的锥面上涂一层薄薄的红丹油,用与之相配的密封圈研磨。
检查锥面角是否相符,360。
方向的接触是否均匀。
如果相差较大时,应查明原因,然后上车床光刀或铲刮。
当小盒两锥面铲刮得差不多时,可以同时铲刮密封圈锥面。
在小填料盒的斜面上涂一层薄薄的红丹油,用与之相配的密封圈研磨。
当小填料盒与填料密封圈铲刮好时,要求接触均匀,每平方厘米不少于4个接触点。
往复式压缩机活塞拆卸与安装的区别
往复式压缩机活塞拆卸与安装的区别往复式压缩机是工业领域中常见的一种压缩机类型,用于将气体压缩至较高压力以满足特定的工业需求。
在使用往复式压缩机时,有时需要进行活塞的拆卸和安装,以便进行维护或更换部件。
本文将介绍往复式压缩机活塞拆卸与安装的区别。
拆卸活塞在拆卸活塞之前,首先要停止往复式压缩机的运行,并关闭压缩机的各个阀门。
然后,需要将压缩机的外壳打开,暴露出内部的压缩机部件。
拆卸活塞时,首先需要将压缩机的气缸冷凝器和吸气阀拆卸。
然后,通过拆卸连杆与活塞销的连接,在确保活塞能够垂直运动的情况下,将活塞从压缩机内部取出。
在拆卸活塞时,需要注意以下几点: 1. 拆卸活塞时要轻拿轻放,以免造成活塞表面的刮伤。
2. 在拆卸活塞之前,需要进行相应的准备工作,如清洁活塞表面,确保活塞可以顺利拆卸。
3. 在拆卸活塞时,要注意活塞上的密封件是否完好。
如果密封件磨损或损坏,需要及时更换。
安装活塞在安装活塞之前,需要将新的活塞准备好,并确保活塞的密封件完好。
安装活塞的步骤如下:1.首先,将清洁过的活塞放入压缩机的气缸中。
确保活塞垂直安装,并与活塞销相连接。
2.在安装活塞的过程中,要注意活塞与气缸的配合间隙。
配合间隙过大或过小都会影响压缩机的工作效率和寿命,因此需要进行仔细的测量和调整。
3.安装活塞时,要确保活塞的密封件在正确的位置,以保证压缩机的密封性能。
如果密封件磨损或损坏,需要及时更换。
4.在安装活塞之前,还需要对连杆和活塞销进行检查和维护,以确保其在运行过程中的稳定性和可靠性。
在安装活塞时,同样需要注意以下几点: 1. 安装活塞时要确保活塞能够垂直安装,并且活塞与气缸的配合间隙合适。
2. 安装活塞时要注意密封件的位置和密封性能,以保证压缩机的工作效率和密封性。
3. 安装活塞之后,需要对压缩机的各个部件进行维护和检查,确保活塞能够正常工作。
综上所述,往复式压缩机活塞的拆卸和安装涉及到一系列的操作步骤和注意事项。
空调压缩机的拆卸、检查和安装步骤
空调压缩机的拆卸、检查和安装步骤拆卸1. 回收制冷系统中的制冷剂2. 拆卸散热器上的空气导流板3. 拆卸发动机后部右侧底罩4. 拆卸多楔带5. 断开吸入软管分总成① 拆下螺栓并将吸入软管分总成从压缩机和皮带轮上断开▼② 将O形圈从冷却器1号制冷剂吸入软管上拆下。
注意事项:用聚氯乙烯绝缘带密封断开部件的开口处,防止湿气和异物进入。
6. 断开排放软管分总成① 拆下螺栓并将排放软管分总成从压缩机和皮带轮上断开▼② 从排放软管分总成上拆下O形圈。
注意事项:用聚氯乙烯绝缘带密封断开部件的开口处,防止湿气和异物进入。
7. 拆卸带皮带轮的压缩机总成① 断开连接器。
② 拆下2个螺栓和2个螺母▼③ 使用套筒扳手(E8)拆下2个双头螺栓和带皮带轮的压缩机总成▼检查检查压缩机和皮带轮(空调压缩机电磁阀),根据下面图表中的值测量电阻▼空调压缩机连接器如果电阻不符合规定,则更换压缩机和皮带轮。
安装1. 调节压缩机机油油位在更换新的冷却器压缩机总成时,将惰性气体(氦)从维修阀中逐渐排出,并在安装前将剩余机油沿箭头指示方向从通风管中排出▼放油螺栓提示:放油螺栓和垫圈能重复使用。
标准:新压缩机的机油容量-拆下的压缩机中的残余机油量=更换时需要从新压缩机中排出的机油量。
小心:① 如果安装新的压缩机时没有排出残留在车辆管路中的一些机油,油量将会过量。
这会妨碍制冷剂循环的热交换,导致制冷系统失效。
② 如果拆下的压缩机中残余的油量过少,则检查是否漏油。
③ 确保使用ND-OIL8或同等产品作为压缩机机油。
2. 安装带皮带轮的压缩机总成① 使用梅花套筒扳手(E8),用2个双头螺栓安装带皮带轮的压缩机总成,扭矩为9.8N·m。
② 用2个螺栓和2个螺母安装带皮带轮的压缩机总成。
提示:按下图所示拧紧螺栓和螺母,扭矩为25N·m▼安装螺栓③连接连接器。
3. 连接排放软管分总成① 将缠绕的聚氯乙烯绝缘带从软管上拆下。
② 在新O形圈以及带皮带轮的压缩机总成的装配面上充分涂抹压缩机机油。
往复压缩机主轴瓦的拆装步骤_概述说明以及解释
往复压缩机主轴瓦的拆装步骤概述说明以及解释1. 引言1.1 概述往复压缩机主轴瓦是往复压缩机的关键部件之一,其正常拆装对于确保往复压缩机的正常运行和延长设备的使用寿命起着至关重要的作用。
本文将详细介绍往复压缩机主轴瓦的拆装步骤,并对其进行概述说明和解释。
1.2 文章结构本文分为五个主要部分:引言、往复压缩机主轴瓦介绍、拆卸步骤、安装步骤和结论。
在引言部分,我们将对文章进行整体概述,为读者提供预览信息。
接下来,我们会详细介绍往复压缩机主轴瓦的功能、材料以及使用注意事项。
紧接着,我们将逐步解释拆卸和安装往复压缩机主轴瓦的具体步骤,并相应地提供注意事项以确保操作顺利进行。
最后,在结论部分,我们会总结文章内容,并提供应用建议和展望未来发展方向。
1.3 目的本文旨在为相关从业人员提供清晰明了的指导,帮助他们正确、安全地拆卸和安装往复压缩机主轴瓦。
通过详细介绍主轴瓦的功能和使用注意事项,以及拆卸和安装步骤的解释,读者将能够掌握正确操作的技巧,并避免在实践中出现不必要的错误。
此外,本文还将提供一些应用建议和对未来的展望,以促进该领域的进一步发展。
2. 往复压缩机主轴瓦介绍:2.1 主轴瓦功能:往复压缩机主轴瓦是位于主轴上的一种关键部件,其功能是支撑和导向主轴,在旋转过程中减少与其它部件的摩擦力,并承受来自往复运动的惯性力和载荷。
主轴瓦起到提供平稳运行的作用,同时也可以减少整个系统的功耗。
2.2 主要材料:往复压缩机主轴瓦通常由高强度合金钢或铸铜制成,这些材料具有良好的抗磨损性、耐腐蚀性和高温稳定性。
选用适当的材料能够确保主轴瓦在恶劣工况下仍然保持良好的性能。
2.3 使用注意事项:在使用往复压缩机主轴瓦时,需要注意以下几点:a) 定期进行润滑:为了降低摩擦系数并延长使用寿命,需要定期对往复压缩机主轴瓦进行润滑。
使用合适的润滑油或脂能够有效减少磨损和摩擦。
b) 检查主轴瓦的磨损程度:经过一段时间的使用,往复压缩机主轴瓦可能会出现磨损。
往复式压缩机料的拆卸与安装
往复式压缩机填料的拆卸与安装文章发布时间:10-02-03大张坨地下储气库现有大型天然气压缩机4台,由于机组运行时间较长,机组故障率也明显增加,而因为填料原因引起的故障也较为多见。
以C机组为例,一次在操作工巡检时发现二级压缩缸密封填料漏气较为严重,经过拆检发现,因金属填料在盒内失去定位控制,长时间磨擦,使填料盒和活塞杆造成严重磨损,需要全部更换这些部件。
填料函的材料、组成及性能分析1、过去的填料环材料是铜。
然而,铜对酸性气体是不适用的(气体中含有硫化氢)。
如今,PEEK、铸铁和特氟隆材料以其卓越的耐酸性和在非酸性气体中的优良性能,已经成为标准的填料环材料。
通常的填料环由PEEK 材料的减压环,特氟隆/铸铁材料的单作用填料环,完全为特氟隆材料的双作用填料环和铸铁材料的刮油环组构成,特氟隆材料是掺入玻璃钢和二硫化钼,压力侧双环一级放空口供油,三到五个密封环密封组曲轴箱侧,这可以使材料减低摩擦力及磨损。
2、填料函是包在活塞杆上的密封件,填料由一个或多个环组成,包容在填料盒内,运行时提供润滑、清洗、冷却、密封、温度和压力等功能。
填料盒内装配有密封环,每个环都是为了阻止或限制气流进入大气或隔离室。
每组填料环分别装配在单独的填料函中。
每个密封环紧箍在活塞杆上达到密封作用,同时紧紧粘住与活塞杆成直角的填料函槽面。
密封环可以沿活塞杆自由横向移动,也可以在填料盒的环槽内自由“浮动”,如图1。
3、一套填料基本包括:一个起减压作用的减压环;其二是阻止气流泄漏到排气孔的几个密封环;其三是双作用的排气控制环,阻止气流从排气孔泄漏到隔离室。
新填料靠近压力一侧的密封承受的压力降最大。
由于填料会磨损,所以活塞环泄漏面积会随着使用期增长而增加,下游的密封环将承受越来越大的压力降。
填料密封环的工作原理1、往复式压缩机填料密封环的作用是防止气缸中的高压气体沿着活塞杆方向泄漏,它是压缩机中最重要的零部件之一,也是压缩机最主要的外泄漏途径之一。
往复式压缩机的拆装步骤
往复式压缩机的拆装步骤一、拆卸准备工作1. 工具准备拆卸复式压缩机需要使用一些特殊的工具,如扳手、螺丝刀、锤子等。
在开始拆卸之前,要确保这些工具齐全,并且保持工具的清洁和良好状态,以确保拆卸过程的顺利进行。
2. 安全措施在拆卸复式压缩机之前,务必做好安全措施。
首先,要确保工作区域干净整洁,没有杂物和障碍物。
其次,要穿戴好个人防护装备,如手套、安全鞋等。
最重要的是要确保压缩机已经断电,并且拔掉了电源插头,以避免意外触电。
3. 拆卸顺序在拆卸复式压缩机之前,需要了解其结构和工作原理,并根据实际情况确定拆卸的顺序。
一般来说,可以按照以下步骤进行拆卸:先拆卸外壳,然后拆卸压缩机的各个部件,最后再将压缩机的内部结构拆卸出来。
二、拆卸步骤1. 拆卸外壳使用螺丝刀将外壳上的螺丝拧松,并将外壳逐步拆卸下来。
在拆卸过程中,要注意外壳上是否还有其他固定件,如螺母、螺栓等,需要一并拆卸。
2. 拆卸压缩机的各个部件拆卸外壳后,可以看到压缩机的各个部件。
根据实际情况,可以先拆卸压缩机的外部部件,如风扇、冷凝器等,然后再拆卸内部部件,如气缸、曲轴等。
在拆卸过程中,要根据压缩机的结构和工作原理,逐步拆卸各个部件,确保不会造成损坏或混乱。
3. 拆卸压缩机的内部结构当压缩机的外部部件和内部部件都拆卸完毕后,就可以开始拆卸压缩机的内部结构了。
一般来说,需要先拆卸气缸和曲轴,然后再拆卸连杆和活塞等部件。
在拆卸过程中,要注意部件之间的连接方式和位置,以免造成损坏或错误安装。
4. 清洁和检查在拆卸过程中,可能会有一些杂质和污垢进入压缩机的内部,因此在拆卸完成后,需要对拆卸下来的部件进行清洁和检查。
首先,可以使用清洁剂和刷子清洁各个部件,确保其表面干净无尘。
然后,对各个部件进行检查,看是否有损坏或磨损的情况,如有需要及时更换。
5. 组装在清洁和检查完成后,可以开始对压缩机进行组装。
组装的顺序应与拆卸的顺序相反,即先组装内部结构,再组装压缩机的各个部件,最后再安装外壳。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
往复式压缩机填料的拆卸与安装文章发布时间:10-02-03大张坨地下储气库现有大型天然气压缩机4台,由于机组运行时间较长,机组故障率也明显增加,而因为填料原因引起的故障也较为多见。
以C机组为例,一次在操作工巡检时发现二级压缩缸密封填料漏气较为严重,经过拆检发现,因金属填料在盒内失去定位控制,长时间磨擦,使填料盒和活塞杆造成严重磨损,需要全部更换这些部件。
填料函的材料、组成及性能分析1、过去的填料环材料是铜。
然而,铜对酸性气体是不适用的(气体中含有硫化氢)。
如今,PEEK、铸铁和特氟隆材料以其卓越的耐酸性和在非酸性气体中的优良性能,已经成为标准的填料环材料。
通常的填料环由PEEK 材料的减压环,特氟隆/铸铁材料的单作用填料环,完全为特氟隆材料的双作用填料环和铸铁材料的刮油环组构成,特氟隆材料是掺入玻璃钢和二硫化钼,压力侧双环一级放空口供油,三到五个密封环密封组曲轴箱侧,这可以使材料减低摩擦力及磨损。
2、填料函是包在活塞杆上的密封件,填料由一个或多个环组成,包容在填料盒内,运行时提供润滑、清洗、冷却、密封、温度和压力等功能。
填料盒内装配有密封环,每个环都是为了阻止或限制气流进入大气或隔离室。
每组填料环分别装配在单独的填料函中。
每个密封环紧箍在活塞杆上达到密封作用,同时紧紧粘住与活塞杆成直角的填料函槽面。
密封环可以沿活塞杆自由横向移动,也可以在填料盒的环槽内自由“浮动”,如图1。
3、一套填料基本包括:一个起减压作用的减压环;其二是阻止气流泄漏到排气孔的几个密封环;其三是双作用的排气控制环,阻止气流从排气孔泄漏到隔离室。
新填料靠近压力一侧的密封承受的压力降最大。
由于填料会磨损,所以活塞环泄漏面积会随着使用期增长而增加,下游的密封环将承受越来越大的压力降。
填料密封环的工作原理1、往复式压缩机填料密封环的作用是防止气缸中的高压气体沿着活塞杆方向泄漏,它是压缩机中最重要的零部件之一,也是压缩机最主要的外泄漏途径之一。
通常情况下,我们常说的填料密封环是一种动密封环,即只有在压缩机工作时才起密封作用(一般的压力工况),而压缩机停机时或者其它特殊情况下,它并不能起密封作用。
而在不工作情况下起密封作用的密封环,我们通常称为静密封环。
2、这里的动密封指作用到填料密封环上的压力随着活塞的往复运动而成明显的周期变化,也即压力为脉动压力,如通常的双作用气缸,这种脉动变化的压力是填料密封环密封气体所必需的。
为了便于说明,下面以最常用的填料密封环(如图二①)来解释实际的工作原理,该环由一片径向切口环和一片切向切口环组成,为典型的单作用环。
如图二(②)所示,状态一为所需密封的工作气缸端被压缩时,填料密封环由于受气体力的作用靠向低压侧,气体从填料密封环与填料盒杯槽之间的轴向间隙和径向环的切口间隙中进入填料的外侧,在气体力的作用下形成三个密封面:径向环与切向环切口错开形成密封面、切向环与活塞杆表面形成密封面、切向环与杯槽侧面形成密封面。
这样就阻止了气体的泄漏,从而起到密封作用;当气缸吸气时(如图二(②)状态二),气体通过径向环的切口间隙部分回流进气缸。
3、在压缩机的往复运行周期内:在压缩阶段,气缸内的高压气体作用在填料密封环上,在填料密封环前后形成压差,各密封面在气体压差的作用下能够很好的工作,气体逐步泄漏到随后的填料杯槽里并形成类似的密封形式,最终保证整个填料盒的密封效果;在吸气阶段,由于气体通过填料密封环组中径向环的切口回流到气缸,填料杯槽内的气体压力逐渐下降,因此这样就可以保证在下一个压缩过程中,填料密封环的前后又能建立起新的压差,使填料密封环形成三个密封面,起到密封作用。
活塞环压力填料的拆卸1、在压缩机组进行三级维护保养和因填料引起的故障时,都要对其进行拆卸检查。
由于压缩机的填料函根据各压缩缸不同,拆卸方法略有不同,下面以拆卸安装稍微复杂的三级压缩缸为例,操作步骤如下:(1)确认机组断电、断气,并悬挂警示牌。
(2)拆下十字头滑道的盖子和气缸盖并关闭进出口水阀。
(3)将十字头推到其内止点并对十字头螺母做标记。
(4)用一个专用的敲击扳手和一个敲击锤松开十字头螺母,将十字头螺母的固定螺栓松开但不要卸下。
(5)用透明胶带对活塞杆丝扣进行缠缚保护。
(6)用活塞旋转专用工具把活塞和杆总成从十字头中拆下来。
工具上的两个销钉和活塞螺母的孔是对应的。
转动十字头螺母把它从活塞杆上拆下来。
(7)由于活塞脱离了气缸,要小心处理活塞环,尽管活塞环在气缸内的工作环境中是结实的,但在拆卸时是很脆的。
始终需要清洁的工具和手来进行拆卸,以免活塞环出现划痕、缺口及弯曲。
移动活塞直到第一个环的一部分在气缸外面。
用手包住活塞环(对于大尺寸活塞可以用一条宽带子)向外移动直到它脱离出气缸然后拆下。
用相同步骤处理其余活塞环和支撑环。
(8)把活塞杆总成从气缸外端取出来。
活塞杆与十字头连接带螺纹的一端直径比填料处的内径小1/4 英寸(6mm)。
要特别小心,慢慢地把活塞杆通过填料段取出来,以防止损坏活塞杆的螺纹或填料环。
(9)拆下填料膜和刮油环填料。
(10)从填料箱顶部拆下润滑油管路和/或冷却液接口,并从填料函底部拆下放空口。
拆下将压力填料函固定在气缸上的12 点的带帽螺栓。
(11)此时不要从螺栓上拆下小螺母。
这些螺栓的作用是保持填料函的整体性从而可以作为一个总成来拆装。
(12)将整个压力填料拉出到十字头滑道上。
接下来,可以从滑道的侧面开口取出。
此时可以把压力填料放到一个干净的位置进行拆卸。
(13)将压力填料放在清洁的平面上,凹槽面或朝向气缸的一面朝下。
压力填料是靠三个长固定螺栓保持固定的。
螺栓孔间隔不等。
这是为了防止零件没有正确对中,把固定螺栓拆卸后填料便可以分开。
操作手册上要求在每次维修时都要更换螺母。
(14)在活塞杆上,填料环的磨损可以通过把一个组填料环放在活塞杆上来鉴定。
(记录对应点的位置)检查端部的间隙。
如果端部被磨平或接近磨平,应该更换新的环。
(15) 重新组装前要保证所有零件是清洁的。
活塞环压力填料的安装1、新的压力填料的维修包里包括压力填料总成图纸。
认真查看以便增加自己的操作效率。
如果在现有的填料函上安装一套新的填料环,则需要检查填料函零件的磨损程度。
凹面靠在填料环必须密封的一侧应当是平滑的。
一般很少会需要修改十字头一侧的填料杯,当然,如果发现有必要,则要注意新换的填料环有正确的侧间隙。
2、在填料函重新安装前,应将其解体并浸泡在适当的溶液里彻底清洁。
回装操作步骤如下:(1)确认每个填料环和杯正确就位并且在组装前环上涂上清洁的润滑油。
检查所有零件是否有非正常的缺口、划痕,它们会妨碍填料环在填料杯中自由浮动。
要特别小心由软材料制成的填料环,例如铜或特氟隆,而且特别重要的是刮油环要正确安装以至于不会损伤刮油环的锋边。
(2)零件应该平放到工作台上,这样可以使它们能够按正确的位置和朝向正确的受压面有顺序安装。
注意所有的填料环上有编号(在正上方12点位置),在安装时必须一一对应。
这对于正确密封是非常重要的。
在固定螺栓拧紧后,所有的填料环应当可以在填料杯里自由径向浮动。
(3)在把填料函装进气缸之前,必须检查最后一个填料杯的垫圈是否有缺口和损伤,这会引起泄漏。
如果怀疑有损伤,应更换垫圈。
(4)在把填料函装入气缸之前,要确认填料背对着气缸的曲柄端的垫圈表面是清洁和无划痕的。
(5)重新安装整个填料函总成,供油点在上。
使用填料螺栓将填料固定就位。
(6)重新安装填料膜和刮油环。
(7)把包括活塞环的活塞和活塞杆总成,安装到气缸上。
在有螺纹的活塞杆十字头一端直径比填料的内径小1/4 英寸(6mm)。
从活塞杆尾端沿螺纹装入直桶段护套,接着装入另一段。
小心滑过填料函后拆下护套。
(8)将十字头螺母拧到活塞杆上。
确认所有螺纹和螺母底座很清洁并已经加上适当润滑油。
将曲轴推到内止点的位置。
拆下曲柄端的一个排气阀。
确认曲柄端的活塞与气缸的间隙和气缸标牌上的数据相符。
穿过排气阀孔插入塞尺,调节测量结果使之与规定的曲柄端间隙相等。
用工具转动活塞杆使之进入十字头端,直到活塞顶住塞尺。
用手拧上十字头螺母,但不要拧紧。
取出塞尺。
(9)按规定扭矩值拧紧十字头螺母。
(仔细观察,此时的位置正好和拆卸前做的标记吻合)。
(10)在十字头螺母拧紧后,按扭矩要求均匀的拧紧填料环螺栓。
这个步骤将确保压力填料在端部垫圈的受力均匀。
用塞尺测量和调节,使填料函和活塞杆之间的所有位置保持一致的间隙,这样可以容易地完成对中。
(11)重新拧紧小的锁紧螺母。
重新安装供油管路、放空口和/或冷却液接口。
小心不要损伤管路螺母的螺纹。
螺母必须拧紧。
其它辅助措施1、在活塞杆回装后,要检查活塞杆径跳。
具体方法:将千分表1 的触杆压在活塞杆上,靠近填料箱。
推活塞到曲柄端,设置千分表在零位。
在垂直和水平方向都要录取读数。
当测量活塞杆垂直方运动时,向上移动记录为正值,向下移动记录为负值。
当测量活塞杆水平方向运动时,杆朝向曲轴箱的辅助端移动记录为正值,朝向驱动端记录为负值。
用手盘动曲轴并在行程的一半记录读数,此时活塞位于缸头端。
活塞杆最大允许径跳读数:(表1)2、注油润滑系统,在安装好新的压力填料环后,要对填料润滑油系统进行强制润滑。
强制润滑在压缩机每次启动时都要重复进行第一次充油,因为油管路的油会在停机时流光。
按照“强制注油润滑系统和运行条件”磨合期润滑流量的规定,磨合期的润滑流量应是正常流量的2 倍或注油器正常循环周期的一半。
小结天然气压缩机的活塞杆填料在机组运行过程中起着非常重要的作用,对它了解的越多,越有利于故障的分析和解决。
由于现场情况的不同,出现的问题也不尽相同,所以,故障处理要大胆心细,灵活运用,不能凭借经验拘泥于某一种方法去处理问题!。
