5XFZ系列风筛比重清选机使用说明书详解
比重清选机使用与维护
![比重清选机使用与维护](https://img.taocdn.com/s3/m/4e31039710a6f524cdbf856f.png)
种子生产与经营专业 / 教学资源库
《种子加工技术》模块4
5.工况比较与调整
对于良好的工况,物料总是处于流化状态并 布满整个台面(图6-10),不同成分逐渐归向 不同的出口。
图6-10正常工况物料在台面的分布情况
种子生产与经营专业 / 教学资源库
《种子加工技术》经营专业 / 教学资源库
设备运转状态。配有变频器的机型要注意电路干涉现象。
种子生产与经营专业 / 教学资源库
《种子加工技术》模块4
2.台面选择与整机检查 配有不同工作台面的比重清选机,须按照加工对象的大小选
择合适的台面。玉米、大豆等大粒种子,台面分离网的钢 丝较粗,孔径较大。水稻、小麦等中粒种子,钢丝和孔径 要小一些,菜籽和苜蓿种子等还要更小,白三叶、芹菜等 种子要选用布面。
作台面,以免台面损伤变形。
种子生产与经营专业 / 教学资源库
《种子加工技术》模块4
7.维护、保养及常见故障排除方法
(1 )维护与保养
新机投入使用前,应进行润滑及紧固件的检查,同时进行空 运转试车。
使用后每星期都要进行润滑及紧固件的检查,并定期清理台 面、匀风板和风门滤网,以免堵塞而影响气流特性.
每工作一个月,振动机构及调节机构应加注润滑油脂,以保 证运转灵活。
种子生产与经营专业 / 教学资源库
《种子加工技术》模块4
(6)作业时应巡回检查喂料及分选情况,同时 注意流道排料的通畅。不得随意触摸或遮 盖振动台面,以免受伤或影响工作状况。
最新5X-5型风筛式清选机使用说明书
![最新5X-5型风筛式清选机使用说明书](https://img.taocdn.com/s3/m/b9a63ab03c1ec5da51e27097.png)
5X-5型风筛式清选机使用说明书5X-5型风筛式清选机使用说明书开封市茂盛机械有限公司农业部南京农业机械化研究所目录一、概述 (1)二、主要技术参数 (1)三、安全使用要求 (2)1. 个人保护预防事故的安全措施 (2)2. 防止粉尘爆炸应采取的措施 (3)四、正确安装和使用方法 (3)1. 清选机的安装指导 (3)2. 机器安装方位 (4)3. 装有喂料滚筒的喂料装置 (5)4. 前吸系统 (6)5. 离心风机 (9)6. 筛选系统 (10)7. 后吸系统 (12)8. 后提升系统 (14)9. 安装和更换清选筛 (15)10. 安装出料槽 (16)11.吊带的紧固与维护 (17)五、正确调整的方法 (18)1. 清选筛前后位置调节 (18)2. 螺旋输送器上V形皮带的张紧 (19)3. 喂料搅拌器和喂料滚筒链条的张紧 (20)4. 更换风力提升系统上的窄V皮带 (20)5 皮带传动装置的组装与维护 (20)6 传动链的安装和维护 (21)7 润滑 (22)六、维护与保养的说明 (22)1. 常规检查和保养 (22)2. 电器设备 (22)七、常见故障及异常现象的原因与排除方法 (23)一、概述5X―5型风筛式清选机是开封市茂盛粮食机械有限公司与农业部南方种子加工工程技术中心在引进、消化国际先进技术的基础上,融会众家之长,通过强强联合研制开发的一种国际一流的国产化风筛式清选设备。
可广泛适用于小麦、水稻、玉米、大麦、豌豆等各种农作物种子的清选加工,同时亦可用于各种粮食的精选加工。
该设备具有如下特点:1.多层筛片反向配置,集中落料,除大小杂性能好;2.正负压双风系上下配置,首尾两次除轻杂,除轻杂及病变种子效果特好;3.根据加工需要,通过变换组合,上筛可以当下筛用,下上筛亦可以当上筛用,因此其加工针对性强;4.上下筛箱反向配置,自平衡性好;5.筛体及除轻与喂料组件多采用优质木制件,密封和吸振性好、整机噪音低;6.各参变量调节范围宽、调节方便,易于实现精细清选加工;7.采用整体钢框式橡胶球清筛装置,清筛效果好;8.各运动部件均设有安全防护装置,整机安全防护性好;9.整机左右对称设计,排料系统可方便的实现左右互换,可满足不同用户的选择;10.整机采用箱式结构,可有效地降低加工车间的粉尘含量。

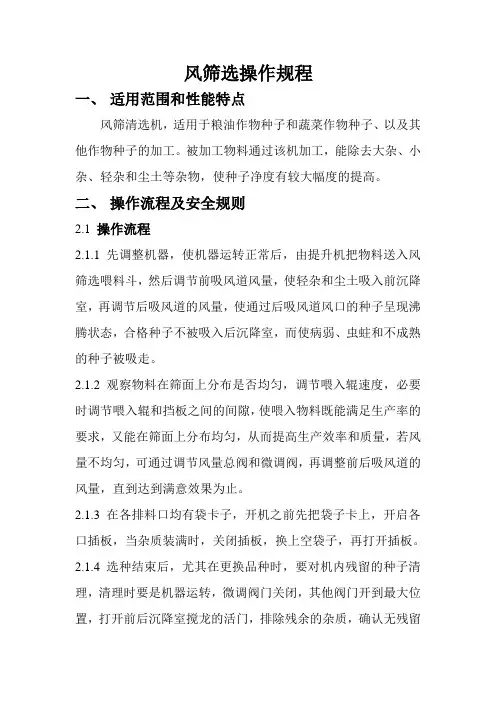

风筛选操作规程
![风筛选操作规程](https://img.taocdn.com/s3/m/f7597e41be1e650e52ea9958.png)
风筛选操作规程一、适用范围和性能特点风筛清选机,适用于粮油作物种子和蔬菜作物种子、以及其他作物种子的加工。
被加工物料通过该机加工,能除去大杂、小杂、轻杂和尘土等杂物,使种子净度有较大幅度的提高。
二、操作流程及安全规则2.1 操作流程2.1.1 先调整机器,使机器运转正常后,由提升机把物料送入风筛选喂料斗,然后调节前吸风道风量,使轻杂和尘土吸入前沉降室,再调节后吸风道的风量,使通过后吸风道风口的种子呈现沸腾状态,合格种子不被吸入后沉降室,而使病弱、虫蛀和不成熟的种子被吸走。
2.1.2 观察物料在筛面上分布是否均匀,调节喂入辊速度,必要时调节喂入辊和挡板之间的间隙,使喂入物料既能满足生产率的要求,又能在筛面上分布均匀,从而提高生产效率和质量,若风量不均匀,可通过调节风量总阀和微调阀,再调整前后吸风道的风量,直到达到满意效果为止。
2.1.3 在各排料口均有袋卡子,开机之前先把袋子卡上,开启各口插板,当杂质装满时,关闭插板,换上空袋子,再打开插板。
2.1.4 选种结束后,尤其在更换品种时,要对机内残留的种子清理,清理时要是机器运转,微调阀门关闭,其他阀门开到最大位置,打开前后沉降室搅龙的活门,排除残余的杂质,确认无残留的杂质后关闭机器。
将筛片取出,开空机运转十分钟,再用高压空气清理,确认清扫干净后,换上所需规格的筛片,保证筛框的每个小格内有四个橡胶球,最后锁紧筛箱。
2.1,5 筛片规格的选择原则上筛:全部好种能够穿过筛孔,筛面上仅茎杆等大杂。
中筛:全部单粒种子能通过筛孔,筛面上仅留两粒以上粘连得种子及大于好种子的杂质。
下筛:全部好粒种子都不能穿过筛孔,仅为碎瘪粒和尺寸小于号种子的杂质穿过筛孔。
2.2 安全规则2.2.1 电机外壳必须接地。
2.2.2 工作时,皮带罩要上好,切勿用手触及运动部件。
2.2.3 下班或休息时必须切断电源。
2.2.4 不许有任何异物进入喂料斗及筛箱。
2.3 做好当班生产记录。
三、维护和保养3.1 开机之前,检查各紧固件是否松动,转动是否灵活,有无异常声响,故障排出后方可开机。
5xz系列重力选讲义
![5xz系列重力选讲义](https://img.taocdn.com/s3/m/1dc80ad70c22590102029dd8.png)
工作原理及使用范围
• 应注意,图4代表理想的状态,这理想的状
态在理论上是最好的状态,实际上很少发 生。通常,层化区并没有明显的界限,当 物料不完全层化时,分选的过程已经开始。 因此,使物料分层化过程尽可能地快是至 关重要的,否则,在分层化过程发生之前 较轻的物料将被带到工作台的高边。这最 好的办法就是使喂入端较卸料端有更大些 的气流。
五、调节
• 气流适当,则物料总是处于流动状态,除喂入口下的
层化区以外,工作台其他部分的上层物料被吹起并 自由流动,沸腾作用应被控制在最低状态,以使振动 的工作台能进行正常分选。 在分选不同物料或同种物料不同品种时,工作台下 面的气流配置必须是变化的。 气流调整:调整重力选风机电机变频器能调节气 流,按上箭头气流增加,按下箭头则气流减少。 重力式分选机所有调节都是为了分选的共同目的, 彼此间需配合使用以得到最佳分选。
五、调节
• 2、五种调整 • 重力分选有五种不同的调整,
其调整必须合适,以得到最佳 分选效果。 • a喂入量 • 喂入量调节手轮位于喂入斗上 (带除尘罩的位于罩上),用 以控制落在分选工作台上的喂 入量,不管应用标准的喂入斗 还是其他型号,其控制基本的 喂入速率应一致,使物料不乱 崩动,在喂入部分物料乱崩跳 会使机器出口处分离效果变坏, 因此,建议在喂入箱上方设置 一个缓冲仓。
工作原理及使用范围
• 许多分选过程中,好
粒与轻料之间的差别 不明显,这时必须周 期性地测试每次试验 中沿卸料端各点的重 量,以确定分选是否 正确。
工作原理及使用范围
• 从重力分选机卸料端排出
的物料是以最重的颗粒到 最轻的颗粒连续分级产品。 这连续的产品被分成三个 部分:(1)重的,合格 的产品;(2)轻的,不 合格的产品;(3)少量 的没完全分选的中间产品。 在分选含有砂子或其他重 物料时,产品分出四部分, 含有砂子及某些好颗粒物 料部分可以进一步加工。
粮食清选机使用方法
![粮食清选机使用方法](https://img.taocdn.com/s3/m/d2e7cb0a28ea81c759f57847.png)
粮食清选机使用方法一、粮食清选机简介式粮食清理筛是一种多功能的粮食净化设备,主要以风选、振动筛选为主,也可叫做粮食清理筛、复合粮食筛分机。
适用于清除粮食中的叶、糠壳、尘土及瘪粮等杂物。
式粮食清理筛有机除杂率达90%,无机除杂率达92%,式粮食清理筛具有外型美观,结构紧凑,移动方便,除尘除杂效率明显,能耗低,使用简便可靠等优点,且筛网可根据用户要求任意调换,式粮食清理筛适用于不同的物料品种。
是国家各粮管部门,粮油加工单位以及粮食储备库首选的清理设备。
式粮食清理筛适合中小型收粮户,现场收粮筛分直接将粮食抛进仓内和粮堆。
本机属于玉米、大豆两用机,需用时更换筛网即可,每小时8-10吨,精选度95%,大豆98%。
二、粮食清选机原理粮食清选机的清理筛为三层筛底,先经过前筛的初次筛分把粮食中的灰尘等清理过去,再有主力风机进行出料前的最后风选清理,清理后再有设在最前端的小型抛粮机进行远距离抛射,最终达到清理霉变的粮食及粮食中含有的小石子!该机解决了其他粮食筛分机筛分过后输送的麻烦。
(第一层是大杂质,第二次是小杂质,第三层是半籽,第四层是沙粒等)。
一、粮食清选机使用方法机器作业时停放地点要平坦、坚实合理,并规划种子运卸路线,留有足够操作、保养、维修位置。
同时因作业时灰尘较多,故清选机停放位置应考虑排尘方便,室内作业时排风管道必须引向室外。
在室外作业时,应找避风处停放,注意将机器出风口顺风向放置、减少风力对清选效果的影响,风速大于三级时,应考虑安装防风屏障。
在风机出风口处安装有出风口弯头,上安装有排风管。
为保障作业间的环境卫生,配专用集尘布袋一条,接在排风管末端,注意严禁将布袋封口,如果在室内作业时其布袋出口必须引出室外。
机器进入工地,使用时一定要放下支脚,用螺杆将机架升起,使前轮和中部两轮卸载。
机架纵横方向应调平。
横向的倾斜会使筛面物料偏集一侧,对选种的工效和质量影响更大。
机器在工作场地固牢后,看脱粒机运转方向是否正确,面对脱粒棍皮带轮,如脱粒棍皮带轮顺时针方向运转即为正确运转方向,风机旋转方向见风机上的出厂标志,筛箱驱动电机无运转方向规定。
风选机的使用说明
![风选机的使用说明](https://img.taocdn.com/s3/m/9689cb26482fb4daa58d4bdd.png)
风选机的使用说明
功能:风选机是将干燥好的纤维中的粗梗、胶团、石头铁块等重物分选出来,同时由补风口补进些新鲜空气降低纤维的结团几率。
调整注意事项:
1、风选机的风机转速在试车时已经确定(参考转数1180r/min),无特殊情况不宜随便更改。
2、当磨机出现问题导致纤维的含水率突然升高和纤维形态变粗,这时一定安排人员到现场查看,根据下落料口的落料情况(纤维粗或含水率高,落料多)适当的提高风选机的转速。
待正常后方可离开。
3、当纤维的形态变细时,由于风机的转速没有降低,纤维的分选效果受到影响,相对粗的粗梗选不出来,这时需要降低风机的转速以便获得较好的风选效果,正常后在复位。
4、当风机的转速提到较高的速度时,下落料口处落料还较多,这时需要开大风机闭环循环的管道最下面的管道闸门。
5、如果二次分选的粗更选不出来,就要相应的关小风选机上部小螺旋处的补风门,以便让正常纤维中的粗更落下。
6、正常情况下,风选机闭环回风的三根管的调节阀开度由上到下是依次增大的(也就是说最下面的开的最大)。
筛分机操作规程
![筛分机操作规程](https://img.taocdn.com/s3/m/4d7d0ec1d5d8d15abe23482fb4daa58da0111c90.png)
筛分机操作规程一、概述本文档旨在规范筛分机操作流程,确保设备正常运行并保障操作人员安全。
二、设备介绍筛分机是一种机械设备,通过不同孔径的筛板来将不同粒径的物料分离,主要用于制药、化工、食品、冶金等行业。
三、设备准备工作1.根据所需物料选择合适的筛板。
2.检查筛分机各部分连接、支撑等是否牢固,如存在松动应及时调整。
3.开启设备主电源,并确保马达运转正常。
4.根据物料粒度调整筛板设置、运行时间和运行速度。
四、操作流程1.将所需物料加入筛分机上方的进料口。
2.启动设备,控制筛板的运转时间和速度。
3.完成筛分后,关闭设备电源并将物料清理干净。
4.对设备进行清洁、维护,并存放好。
五、安全注意事项1.严禁将非物料加入筛分机内。
2.使用筛分机时,应保持清醒状态,切勿穿拖鞋、长裙等不适合操作的衣物。
3.操作人员不得将手伸入筛分机内部。
4.在操作前请确定设备已接地,严禁马达线路过长,以保证安全。
六、异常情况处理1.设备运行过程中如出现异常噪音、离心力过大、振动等情况,应关闭设备并检查。
2.设备显示屏出现故障时,应及时联系售后进行检修。
3.若出现一些异常状况时,请参照相关操作手册及时处理。
七、维护保养1.定期检查筛分机各部分,如发现松动部分应及时调整固定。
2.定期清理设备表面与内部。
3.注意防潮,如长时间不用应进行遮盖或存储。
4.定期使用润滑油进行保养。
八、设备故障排除1.设备无法正常启动:检查电源是否正常,线路是否接触良好。
2.设备运转异常:检查筛板是否损坏,是否设置不当,是否存在异物等。
3.设备出现噪声:检查马达是否异常,齿轮是否磨损等。
九、总结通过本文档的介绍,我们了解了筛分机的操作规程及注意事项,希望能够帮助操作人员更好地使用和维护设备,保证设备正常运行并保障人员安全。
比重分级去石机操作规程
![比重分级去石机操作规程](https://img.taocdn.com/s3/m/a15982bc102de2bd960588b8.png)
比重分级去石机操作规程
1、检查筛面是否平整、有无破损,如有问题应按《设备维修维护手册》拆下整个筛框并处理。
2、启动吸风装置,风压表度数应不小于0.4MPa,最佳为0.3MPa。
3、启动去石机,注意观察机体振动情况,如有不正常跳动或晃动现象,应立即停机,按《设备维修维护手册》检查并排除故障。
4、打开给料闸板,使原料铺满上、下层筛面。
5、松开风量调节板手柄紧定螺丝,调节风量,使上、下料层均处于半悬浮状态,控制上、下层物料分配比例(增加风量可减少下层物料量)。
调好后,锁紧手柄紧定螺丝。
6、停料后,插紧给料闸板。
上、下层筛面均无物料时,再顺序关闭去石机和吸风。
7、设备长时间不运转,应按《设备维修维护手册》拆下上、下层筛面完全去除杂质,并检查筛面是否有破损。
8、要经常打扫机器周边的卫生,以保证文明生产的要求。
比重清选机操作规程
![比重清选机操作规程](https://img.taocdn.com/s3/m/e3a30b05326c1eb91a37f111f18583d048640f49.png)
比重清选机操作规程一、适用范围比重清选机适用于清选种子。
二、主要部件重力式清选机主要有以下及部分组成:机座和机架、风机、压力空气室、工作台面、喂料斗、驱动系统、排料系统等组成。
三、操作流程3.1 按照加工种子的粒度选择合适的工作台面。
小粒种子用亚麻布面或铜丝编织网筛,加工小麦用11~13目方钢丝编织筛,加工玉米等大粒种子用8~9目方钢丝编织筛。
3.2 首先将机器运行10分钟空转,确保无异常响声和振动,检查纵横向夹紧螺母是否夹紧。
3.3 启动设备,打开料斗门,料门不要太大,种子能较薄布满工作台面的流量为准,让物料穿过工作台面流向高处。
3.4 调整频率,直到种子顺利向高处流动。
3.5 逐渐加大风量,风量大小的调节以工作台面上的物料呈流化状态为准。
3.6 开打料门和风门。
3.7操作中出现的问题及解决方法:成品种子出口处混有过量的轻杂时,则进行以下调整:1、加大风量2、增大筛床纵向和横向倾角3、降低振动频率轻杂出口处有好种子排出时,应作如下调整:1、减小筛床的横向倾角2、加大成品种子出口处挡板的开放角度3、增大振动频率4、减小风量3.8 做好当班生产记录。
四、维护及保养4.1 每月检查一次皮带的松紧程度,如果有问题应及时调整和更换。
4.2 对筛床的清理,用压缩空气自上而下的定期进行清理。
以不影响清选效果为准。
4.3 每个加工季节,对密封轴承和变速箱加油2~3次。
4.4 在每次加工季节结束后,对整机进行整理,筛床存放在干燥通风处。
4.5 种子加工完后,切勿将袋子、工具、黄油枪或其他物品堆放在工作台面上。
筛分机操作说明
![筛分机操作说明](https://img.taocdn.com/s3/m/64c4cf7f86c24028915f804d2b160b4e767f81d7.png)
筛分机操作说明一、筛分机概述筛分机是一种常用的物料筛选设备,通常用于分离不同大小或形状的颗粒物料。
本文将详细介绍筛分机的操作步骤和注意事项。
二、筛分机准备工作在操作筛分机之前,需要进行以下准备工作:1. 检查筛分机的运行状态,确保设备完好无损;2. 检查筛网是否安装牢固,如有松动,应及时修复;3. 确保电源接头可靠连接,电源线是否损坏。
三、筛分机操作步骤1. 打开电源开关,启动筛分机;2. 调节筛分机的振动力和振动频率,根据物料的特点选择合适的参数;3. 将待筛物料均匀投入到筛网上方的进料口;4. 观察物料在筛网上的运动情况,根据需要可适时调整振动力和频率,以获得更好的筛分效果;5. 筛分完成后,关闭电源开关,停止筛分机的运行;6. 清理筛网和筛分机内部的物料残留,防止堆积影响下次使用。
四、筛分机注意事项1. 操作人员应穿戴好劳保用品,如工作服、手套和防护眼镜等;2. 长时间操作筛分机时,应注意保持良好的工作姿势,避免疲劳;3. 定期检查筛网磨损情况,如有磨损应及时更换;4. 禁止用手直接触摸筛分机运行时的滚筒和筛网;5. 禁止在筛分机运行过程中随意拆卸或调整机械部件;6. 注意筛分机的维护保养,定期清理和润滑机械部件。
五、筛分机操作技巧为了提高筛分机的工作效率和筛分效果,可以采取以下操作技巧:1. 将物料分批投入筛分机,避免一次性投入过多导致堵塞;2. 根据物料的特性,选择合适的筛网孔径,以获得更精确的分离效果;3. 根据物料的粘度调整振动力和频率,提升筛分效果;4. 经常观察筛分机的运行状态,发现异常及时进行处理。
六、筛分机维护保养1. 每次使用结束后,应及时对筛分机进行清理,清除物料残留;2. 定期检查筛网磨损情况,如有磨损应及时更换;3. 检查电源线和接头的连接情况,确保安全可靠;4. 定期进行机械部件的润滑,保持运转顺畅。
七、筛分机的应用范围筛分机广泛应用于矿山、冶金、化工、建材等行业中的物料筛选和分级工作。
锦悦主机说明
![锦悦主机说明](https://img.taocdn.com/s3/m/777d7e5efab069dc502201b2.png)
产品型号
外形尺寸(mm)
生产率(t/h)
获选率(%)
净度(%)
振动频率
(次/分)
筛体振幅(mm)
筛层数和片数
功率(kw)
长
宽
高
5X-2.
00
2.0
≥98
≥98
280~350
10~20
4层7片
3.5
5X-3.
00
3.0
≥98
≥98
280~350
根据用户要求既可作为种子加工生产线中的设备使用,也可以作为单机使用
产品型号
外形尺寸(mm)
生产率(t/h)
包衣均匀度(%)
包衣合格率(%)
破碎率(%)
药种比
功率(kw)
长
宽
高
5BYT-5
2500
600
2400
3~5
≥98
≥95
≤01
1:20~150(药勺式)
3.2
5BYJ-5
2500
600
2400
3~5
≥98
≥95
≤01
1:20~150(计量式)
3.2
5BYJ-1
0
5~10
≥98
≥95
≤01
1:20~150(计量式)
3.8
无锡锦悦自动化设备有限公司
5XDM系列谷糙米枝梗分离机
5XDM系列比重谷糙分离机的作用就是从谷糙混合物中分离出纯净的糙米。它突破采用筛孔分离的传统方法,设计了特制的鱼鳞凸点分离板结构。这种结构一次分离效率高,工艺流程短,特别对混杂严重的原料适应性强。它对出米率、节约粮食、提高纯度、保证质量,均收到了很好的经济效果。该机结构简单、操作方便、运行平稳、使用可靠、造型美观,是目前国内先进的谷糙分离设备。它适用于种子清选加工或碾米厂的配套使用。
5XFZ系列风筛比重清选机使用说明书详解
![5XFZ系列风筛比重清选机使用说明书详解](https://img.taocdn.com/s3/m/8f32e90359eef8c75fbfb374.png)
5XFZ系列风筛比重清选机使用说明书目录一、概述———————————————————————2二、用途————————————————————————2三、安全注意事项————————————————————3四、主要结构和特点———————————————————4五、操作说明——————————————————————4六、主要性能和技术参数—————————————————8七、维护保养和维修———————————————————8八、电路图———————————————————————10九、易损部件明细表——————————————————10十、发货及装箱单———————————————————11 立体结构示意图一、概述本使用说明书是针对5XFZ系列风筛比重清选机的使用、保养和维修而编制的,是风筛比重清选机的重要组成部分,建议用户妥善保存,作为机械维护的重要依据。
使用该机械之前,请认真阅读本使用说明书,并且严格按说明书规定进行操作。
安全警戒标志该安全警戒标志提示重要的安全信息。
机器上有此标志的地方都应当注意,仔细阅读标志上的注意事项,否则可能造成对人体的伤害,并告知其他操作者。
本产品执行标准:1、JB/T7721-211《复式粮食清选机》2、NY1410-2007《粮食清选机安全技术要求》二、用途及特点5XFZ风筛比重清选机系列产品,是我公司的重要产品之一。
本机可对多种作物籽粒(如:小麦、玉米、豆类等作物)及农副产品籽粒进行风选、比重选并可以选配5XFJ-10C移动式振动分级筛进行分级选,拥有一般风筛清选机所不具备的特点。
达到对种子进行清选之目的,同时也可用于商品粮的风选、比重加工。
本设备比重台好料出口可选配两层半筛,可满足不需要精细分级的客户,实现去除部分大杂和小杂的功能。
5XFZ-25S型风筛比重清选机,可将风选后的物料进行去除小杂的筛选,保证进入比重台的物料中只含有少量的碎粒和小杂,可大大保证比重选的效果,减少碎粒对比重鱼鳞孔的堵塞,提高整机的筛选净度。
风选机操作规范
![风选机操作规范](https://img.taocdn.com/s3/m/5fe52f33e3bd960590c69ec3d5bbfd0a7956d576.png)
风选机操作规范
风选机操作规范
1.开机前先检查供电线路是否正常,电缆线是否破损。
如有破损需立即更换或修复。
2.检查物料斗是否安装牢固,物料能否顺利通过,集尘袋是否安装到位。
3.试机时应先确认机器的运转方向必须正确,调整至最佳状态。
4.运转及工作期间禁止用手伸入运转部位及物料箱内。
5.如运行期间机器出现非正常现象及异常噪音,先停机再切断电源后进行检查,故障排除后方可重新开机。
6.工作结束后需把机器清理干净,对需注油部位加注油脂,电源收好,机器放置合适位置备用。
清选机设备安全操作规程
![清选机设备安全操作规程](https://img.taocdn.com/s3/m/45c21a652e60ddccda38376baf1ffc4ffe47e28b.png)
清选机设备安全操作规程概述清选机设备是一种用于清洗和分选谷物、蔬菜、水果等物品的机械设备。
为了保障操作人员的人身安全及设备的正常使用,特制定此清选机设备安全操作规程。
所有操作人员必须遵守本规程,如违反规程造成事故,将承担相应的责任。
设备概览清选机设备主要由以下组成部分:•进料系统•分选系统•扬谷系统•排风系统安全操作规程为了保障操作人员的人身安全及设备的正常使用,所有操作人员必须注意以下事项。
1. 设备检查在使用清选机设备之前,必须对设备进行全面检查。
检查项目包括但不限于以下:•电气线路是否正常•各传动部位是否运转灵活、无松动、无异响•工作间、动力机、传动装置外表清洁2. 正确使用设备•操作人员应严格遵守设备的使用说明和安全操作规程,禁止擅自拆卸、改装设备或加装设备配件。
•禁止在设备运作中彭身或进行过疲劳状态下的操作。
•禁止使用湿手、带金属饰品或穿着松散衣物操作设备。
•确保操作人员在正常使用设备时注意力集中,注意观察设备工作状态,密切关注设备周围的情况。
•操作人员应经过专业培训并持有相应的操作证书,否则不得擅自操作设备。
3. 设备维护设备维护是保持设备正常运转的关键因素。
为了保障设备的正常运转,应按照下列维护要求进行:•定期对设备进行调整和润滑。
设备在长时间运转后,易出现各种机械故障,如适时进行调整和润滑,可以延长设备寿命。
•定期对设备维修和更换。
对于损坏的零部件,应及时进行维修或更换,否则会影响设备的正常使用。
4. 筛选物品在使用清选机设备时,请注意以下事项:•清选机设备仅能用于清洗和分选谷物、蔬菜、水果等物品。
•严禁在设备中清洗化学物品、金属物品等,否则会对设备造成损坏甚至对使用者造成危险。
总结以上就是清选机设备的安全操作规程,所有操作人员必须遵守。
保证设备的正常运转和操作人员的人身安全是清选机设备使用的前提条件,在平时的使用中,还应注意设备的平常维护和对物品的筛选,以确保设备的使用寿命和生产效率。
5XFZ复式清选机的使用与维护
![5XFZ复式清选机的使用与维护](https://img.taocdn.com/s3/m/2776224c4531b90d6c85ec3a87c24028915f859b.png)
5XFZ复式清选机的使用与维护
赵国福
【期刊名称】《现代化农业》
【年(卷),期】2024()5
【摘要】5XFZ复式清选机是重力选与风选和筛选的组合式清选机,广泛应用于各种粮食作物和种子的清选加工,也是目前我国粮食和种子清选的主要设备之一,该机不仅具有清粮、选种、分级等一机多用的特点,同时具有实用可靠、调整方便、生产率高、清选效果好、移动方便等优点。
正确掌握5XFZ复式清选机的使用与维护方法,发挥复式清选机的最佳性能,延长设备的使用寿命,使其达到最好的清选加工效果。
本文主要以5XFZ-25型复式清选机为例,介绍复式清选机的使用与维护方法,为5XFZ复式清选机的正确使用提供参考。
【总页数】3页(P94-96)
【作者】赵国福
【作者单位】黑龙江省农业机械工程科学研究院佳木斯分院
【正文语种】中文
【中图分类】S22
【相关文献】
1.复式种子精选机的正确使用与维护方法
2.使用复式种子精选机有讲究
3.复式种子精选机的维护与保管
4.复式种子精选机的正确使用
5.复式种子精选机的使用与维护
因版权原因,仅展示原文概要,查看原文内容请购买。
比重分级去石机的使用与操作
![比重分级去石机的使用与操作](https://img.taocdn.com/s3/m/19fd48126edb6f1aff001fca.png)
比重分级去石机的使用与操作比重分级去石机是粮食加工厂中的常见设备,其工作原理是根据小麦与杂质比重和悬浮速度的不同,借助于向上气流的作用,促使小麦与并肩石、重质麦与轻质麦分离,从而达到重质麦与轻质麦分级和去除小麦中石子、泥砂的目的,具体过程见图1。
小麦经过进料管首先喂人进料箱,使小麦均匀地进人上层筛面,借助筛面的往复直线运动和向上穿过筛面和小麦的空气流的综合作用,轻质麦和轻杂质浮在料流的上面成为上层筛面的筛上物,从出料口排出;麦壳和泥灰等轻杂质从吸风管带走;重质小麦、砂石经过上层筛面二、三段时,穿过筛孔进人下层筛面,砂石、泥块等沿钢丝编织筛网(面)爬向高处,形成积石区,依次从出石口排出,重质小麦向下运动,从重麦出料口排出。
1 空机调试1)测试筛面是否摇摆(即筛面的倾斜度、水平度情况)。
如图2,将6颗M5螺母均匀放置在去石机的第二层筛面的下端,放置时需保证6颗螺母在同一直线上,然后启动去石机,观察6颗螺母的走向,若同时到达出石口,且到达时间在20-30s之间,则说明筛面的倾斜度、水平度最佳;若6颗螺母到达时间<20 s,则说明筛面的倾斜角度太小;若6颗螺母到达时间>30s时,则说明筛面的倾斜角度太大;还有一种情况是6颗螺母的走向不规则,则说明筛面的水平度没调节好。
2)风量测试:风门开至最大时,风量达到去石机要求的设计风量。
2 负载调试l)流量的厚薄情况:使物料铺满第二层筛面,并呈波浪状“沸腾”状态运动,下层料面到达透明玻璃观察窗的一半为最佳。
2)反向风的大小:控制反吹风,使石子、小麦形成明显分界线(积石区一般为5 cm左右),出石情况正常,石中含粮符合要求,即为正常工作状态,反吹风风门离筛面距离约15-20 mm为宜。
3)悬浮速度的测试:麦粒在筛而上跳动或手感良好。
3 操作1)开机前必须进行全面检查,如存料箱压力门,吸风管调节风门,转动是否灵活,反吹风调节板调节是否方便等2)开机时应先关好风门,风机运转后慢慢打开风门,同时开始进料。
比重清选机使用与维护
![比重清选机使用与维护](https://img.taocdn.com/s3/m/b2af4d01172ded630a1cb656.png)
种子清选、精选机械比重清选机使用、维护与调整由于比重清选机机型较多,结构各异,其使用与维护共性部分介绍如下。
一、设备的安装比重清选机通常是固定作业,需要平整牢固的基础,以利于长期稳定作业。
在设备的周边,要留有足够的操作空间,以便于台面拆卸和调整操作。
比重清选机要水平安装,尤其是单向倾角调节的机型,需要地脚基础焊牢。
没有预埋钢板或地脚螺栓时,最好用膨胀螺栓固定。
按照规范和说明连接电气设备,控制按钮应安装在设备附近,以便于观察设备运转状态。
配有变频器的机型要注意电路干涉现象。
二、台面选择与整机检查配有不同工作台面的比重清选机,须按照加工对象的大小选择合适的台面。
玉米、大豆等大粒种子,台面分离网的钢丝较粗,孔径较大。
水稻、小麦等中粒种子,钢丝和孔径要小一些,菜籽和苜蓿种子等还要更小,白三叶、芹菜等种子要选用布面。
如果以小孔台面加工大粒种子,种子爬升能力要减小,风机能耗也大得多,甚至达不到流化状态,不利于分选。
若以大适小,尺寸较小的种子和杂质等会漏下去或卡住网眼,台面堵塞较多时,分选变差。
台面选择好后,应检查设备内外是否有损伤和泄漏,润滑点是否加足润滑脂,各部件的紧固是否牢靠,运动部件上是否存有异物,台面是否平整,电源接线是否准确等。
可调振幅的机型应注意两侧偏心保持一致和偏心量是否合适,一般偏心量调整到5~8mm,大粒种子对应大值,小粒种子对应小值。
检查完毕后,锁紧台面,准备空机运转。
三、空机调试先分别启动设备,注意风机运转方向和异常震动与声响。
一切正常时,应进行半小时以上的空机运转,逐一调节台面的双向倾角、振动频率、风量和其他可调装置,观察各部件的调节是否灵活稳定和设备运转是否平稳,一旦有异常情况,应随时注意停机。
空机调试完后,把纵向倾角抬到一半位置,横向倾角略微升起,三角形台面横向倾角放到水平位置;振动频率调整到中间值,有变频器的把电流调到30Hz左右;采用风门控制的机型关闭风门,采用转速控制的机型把转速调到低值,风门和转速综合控制的机型,风门全开,转速调到低值。
重型振动筛分机安全操作规程
![重型振动筛分机安全操作规程](https://img.taocdn.com/s3/m/d9f02bb69f3143323968011ca300a6c30c22f190.png)
重型振动筛分机安全操作规程1. 前言重型振动筛分机是一种用于物料筛分,分级的机械设备。
正确的操作和维护是保证机器高效运转和使用寿命的关键。
本文将就重型振动筛分机的安全操作规程进行阐述。
2. 安全操作规程2.1 操作前准备1.在操作重型振动筛分机之前,必须要确保接地线已连接,并且安装地点平稳并能够承受机器的震动。
2.首先检查机器的工作状态,确认筛网和密度合适,并检查是否有磨损或其它损坏。
对于有损坏的筛网和密度,必须要更换之后再进行操作。
3.确保物料是干燥的,收集盒已安装并固定好,并保持通风顺畅。
4.在操作前,对于没有经验的操作者,应由有经验的人员进行指导,并对操作规程进行讲解。
千万不要在未掌握操作技能之前独自进行操作。
2.2 操作时注意事项1.在开机前,必须要将所有物料去除。
2.当机器运行时,不能直接触碰机器的内部结构,尤其是电机部分。
3.在进料口处,不能直接将物料切向物料流。
这将导致筛网无法正常工作,出现堵塞现象。
正确的做法是将物料垂直地倒入进料口。
4.在机器工作过程中,千万不要将人手或者其他物品伸入机器内部。
5.在运行过程中,发生异常或响声变大,立即停机检查。
6.不要随意改变设备的运行状态,应按照设备说明书上的操作规程进行操作。
2.3 维护保养1.在操作结束后,必须要清理机器内部,并及时对设备进行维修。
2.定期进行检查和维护,发现问题及时更换损坏的部位。
3.在保养时,必须要断电,并在维修前排空筛分机内所剩物料。
3. 总结在使用重型振动筛分机时,操作人员必须严格遵守安全操作规程,尤其是注意观察机器的运行状态,及时发现问题并及时解决,以保证机器的正常运转与安全。
同时,在机器维护时,也需要有正确、规范的方法,保证机器长时间运转,发挥最大作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5XFZ系列风筛比重清选机使用说明书目录一、概述———————————————————————2二、用途————————————————————————2三、安全注意事项————————————————————3四、主要结构和特点———————————————————4五、操作说明——————————————————————4六、主要性能和技术参数—————————————————8七、维护保养和维修———————————————————8八、电路图———————————————————————10九、易损部件明细表——————————————————10十、发货及装箱单———————————————————11 立体结构示意图一、概述本使用说明书是针对5XFZ系列风筛比重清选机的使用、保养和维修而编制的,是风筛比重清选机的重要组成部分,建议用户妥善保存,作为机械维护的重要依据。
使用该机械之前,请认真阅读本使用说明书,并且严格按说明书规定进行操作。
安全警戒标志该安全警戒标志提示重要的安全信息。
机器上有此标志的地方都应当注意,仔细阅读标志上的注意事项,否则可能造成对人体的伤害,并告知其他操作者。
本产品执行标准:1、JB/T7721-211《复式粮食清选机》2、NY1410-2007《粮食清选机安全技术要求》二、用途及特点5XFZ风筛比重清选机系列产品,是我公司的重要产品之一。
本机可对多种作物籽粒(如:小麦、玉米、豆类等作物)及农副产品籽粒进行风选、比重选并可以选配5XFJ-10C移动式振动分级筛进行分级选,拥有一般风筛清选机所不具备的特点。
达到对种子进行清选之目的,同时也可用于商品粮的风选、比重加工。
本设备比重台好料出口可选配两层半筛,可满足不需要精细分级的客户,实现去除部分大杂和小杂的功能。
5XFZ-25S型风筛比重清选机,可将风选后的物料进行去除小杂的筛选,保证进入比重台的物料中只含有少量的碎粒和小杂,可大大保证比重选的效果,减少碎粒对比重鱼鳞孔的堵塞,提高整机的筛选净度。
本机适用于各级种子公司,农场及良繁部门,也使用于粮油加工及农副产品加工、收购等部门。
三、安全注意事项1、安全标志保持各安全标志清晰、易见,若有磨损、丢失必须及时与厂商取得联系索取、更换。
(见图1)2、电器安全事项(1)在标记〨处接地线,机器作业期间应接地良好。
(2)开机前必须由电工检查各部位电气情况,以确保安全。
(3)环境湿度较大时,不得进行生产作业。
3、对操作者的要求操作者应为成年人,须经过相关技术培训,操作前应仔细阅读本说明书的全部内容,不懂之处及时向生产厂家咨询。
4、操作安全事项(1)开机前①首次使用该机器的操作者,开机前,请认真阅读本使用说明书,并注意各处的安全标志。
②检查各紧固部分是否有松动,如果有,则拧紧。
③工作场地要平整,并要将机架调整至水平位置。
(2)工作中①机器发生故障,应立即停机检修,严禁运转中排除故障。
②作业期间遇到突然停电时,必须及时切断电源,以防止突然来电后,机器突然启动,造成事故。
(3)停机后①切断主电源,以防止发生意外。
②较长时间不用,必须清机,并应将机器放于干燥的环境中。
四、主要结构和特点5XFZ-25型风筛比重清选机将提升、立式风选、比重选功能集一体,可选配5XFJ-10C振动分级筛、5XFJ-20Y振动分级筛、5XFJ-10D 振动分级筛,移动方便,便于比重台倾斜角度的调整。
主要部件包括机架、螺旋除尘系统、提升机、输料管、散粮箱、比重台、风机壳、立式风筛和电控装置等。
(见图7)五、操作说明1、操作机构操作机构主要有:配电箱、输料管分料调节手柄、泄风门手柄、分风门手柄、总风量调节手柄等。
2、操作程序(1)将机器运到工作场地(运输方法见《三、安全注意事项》相关部分)(2)工作场地平整,将机架调整至水平位置,六个地脚受力均衡。
(3)启动前检查机器各连接部位有无松动,以及各转动部位、活动部位是否有碰、撞、卡等现象,发现问题及时解决。
(4)接通电源,检查各电机的转向是否正确。
(5)工作步骤首先物料经提升设备输送至散粮箱,在散粮箱的作用下,物料分散成均匀的瀑布面进入立式空气筛,经风选轻杂质由除尘器轻杂出口排出,然后物料流入比重台,在比重台的工作下物料由于比重的差异被分离,比重较小的杂质分布在表层向低端流动由比重台轻杂出口排出,好料分布在底层向高端流动,直至从比重好料出口排出,可随机装袋或进入下一步加工流程。
3、风选比重部分的调整原理及方法(1)提升机喂入量的调整提升机的喂入量由提升机喂入斗插板控制,插板的具体位置根据生产量及比重效果等综合因素由用户自行确定。
(2)风机风量的调整(如图2所示)风机风量控制物料内轻杂的分选效果,风量过大则好的物料容易随轻杂排出,风量过小则轻杂难以除净,因此风机的风量要适中。
通过调节风门手柄实现对风机风量的控制。
风门手柄在竖直位置上时,风道全开(即风量最大),在水平位置时,风道关闭(即风量最小)。
(3)风筛挂板的调节(如图3所示)调节风筛挂板可改变风筛底部和顶部的风道截面厚度,从而改变风道内的气流速度,以适应不同的生产物料。
底部截面厚度控制风筛进口处的气流速度,使物料与轻杂充分分离;顶部截面厚度控制风筛顶部的气流速度,使轻杂随上升气流排出,好的物料悬浮到一定高度而停止上升,因此顶部截面厚度稍大一些,气流速度稍小一些。
风筛挂板通常在出厂时已经调整好,在使用时,不再做大的调整。
若需要调整,可先松开锁紧手柄,然后松开夹角手柄的锁紧螺栓,调节风筛挂板的角度,风筛风道的顶部截面厚度与底部截面厚度两侧需一致,最后锁紧手柄即可。
风筛的最终效果要根据轻杂质与物料的分离效果和风量的使用情况综合确定。
(4)比重台风量调节(如图4所示)比重台为振动体,在风力作用下,根据重力分离原理,利用厚粮层流态上下层差速反向运动分离工艺,能将比重相对大的优质粮粒分离。
其风力的大小与方向直接影响物料的分离效果,根据物料的特点的不同需做相应调整,一般比重小、体积小的物料需将泄风门开度加大,分风门则将风力分为前后两部分,可控比重台面前后风量的分配。
实际应用中,根据物料比重、体积、含杂比例等特点灵活调整,直到分离最佳效果。
比重台面最佳状态的判断标准:混合物料在比重台面上运动平稳,杂余(重质轻杂)从混合物料中分离速度快,且回流快,好料输出速度快。
分风门调试方法:(分风门顺时针旋转,比重台前部分风量会增大,同时比重台后部分风量会减小;逆时针旋转,则风量会出现相反效果。
)①混合物料在比重台面上运动不平稳,杂余分离和回流不明显,好料输出速度慢,则表明比重台前部分风量较大,可调节分风门,使多余的风量流向比重台后部分;②混合物料在比重台面上运动平稳,杂余分离和回流不明显,好料输出速度较快,则表明比重台前部分风量较小,可调节分风门,加大比重台前部分风量。
泄风门调试方法:(泄风门顺时针旋转,比重台总风量会减小,反之则增加)③当混合物料在比重台面上过于松散,比重台后部分混合物料粮层厚度大于40mm,混合物料输送速度慢,杂余回流慢,表明比重台后部分风量大,可调节泄风门,泄掉多余风量。
④当混合物料输送速度快,杂余分离较差,有露鱼鳞筛面现象,表明比重台后半部分风量小,应关小泄风门,增大比重台面的风量。
比重分离原理:比重台面是由镀锌钢板冲制成翘曲一定倾斜角度的孔板,用以增大物料抛掷力,控制气流方向。
混合物料通过散粮箱后均匀的进入比重台面,比重台做往复运动,在主风机气流作用下,使台面混合物料处于悬浮状态,并产生纵向和横向运动。
由于采用厚粮层比重分离工艺,使混合物料可按比重不同,上下层分离层次分明,在比重台面纵向倾角和反向气流以及振动的综合作用下,使比重台面分层后的物料(杂余在上层,好料在下层贴近鱼鳞筛面)产生反向差速运动;好料(重质物料)贴近鱼鳞筛面作纵向前进运动,移至比重台面高侧出料端;表层的杂余作反向运动,移至比重台面低侧的杂余出口。
实现杂余和好料的分离。
(5)比重台倾角的调整(见图5)①风量调整适当后,杂余分离速度仍然慢,好料输出速度快且带有轻杂颗粒,可通过调整丝杠支撑,适当增大比重台面的倾斜角度。
②风量调整适当后,杂余出口的杂余输出速度仍然过快,比重台面后半部杂余厚度过厚(大于40mm),且杂余中带有好籽粒,可通过调整丝杠支撑,适当减小比重台面的倾斜角度。
(6)比重台前部分的粮层厚度在60-80mm为正常状态,比重台后部分的杂余出口区域的杂余厚度在30-40mm为正常状态。
六、清选机产品规格确认表七、维护保养与维修1、维护保养(1)连续工作条件下,对电机每两个月检修一次,每年大修一次,间歇工作条件下,检修的间隔时间自行掌握。
(2)定期检查设备等各部位螺栓是否有松动,若有则及时紧固。
(3)不使用时,应将本机放置在防风、防雨、防日晒处。
(4)各部位轴承需要每两个月检修一次,并根据情况加注润滑油脂。
尼龙轴承点,每班注黄油一次。
张紧轮、偏心套轴承、风机轴承,提升机轴承、闭风器轴承,每两个月注黄油一次。
(5)除尘器每班检查一次是否有堵塞,及时清理堵塞轻杂。
(6)比重台风机入风口每班清理一次,防止轻杂吸附在防护网上影响入风量。
风机叶片和轮毂松动紧固风扇风机转子失去平衡校对风扇静平衡04 风量不足电压不够380V调整总至380V电压风机旋转方向不对调整风机转向05 比重台面谷物分离效果不好喂入量过大适当减小喂入量风量过小调整泄风门开度偏大减小比重台高低侧风量分布不均衡调整分风门至适当位置整机(比重台面)倾角过大调整丝杠支撑降低比重台面与水平面的夹角整机(比重台面)倾角过小调整丝杠支撑增大比重台面与水平面的夹角八、电路图图6电路图QF1:断路器(DZ47-60)QF2:断路器(DZ47-3)QF3:断路器(DZ47-3)QF4:断路器(DZ47-6)QF5:断路器(DZ47-20)QF6:断路器(DZ47-20)九、易损部件明细表注:5XFZ-25型易损部件为1-11项,5XFZ-25S型易损部件为1-13项。
十、发货及装箱单。
