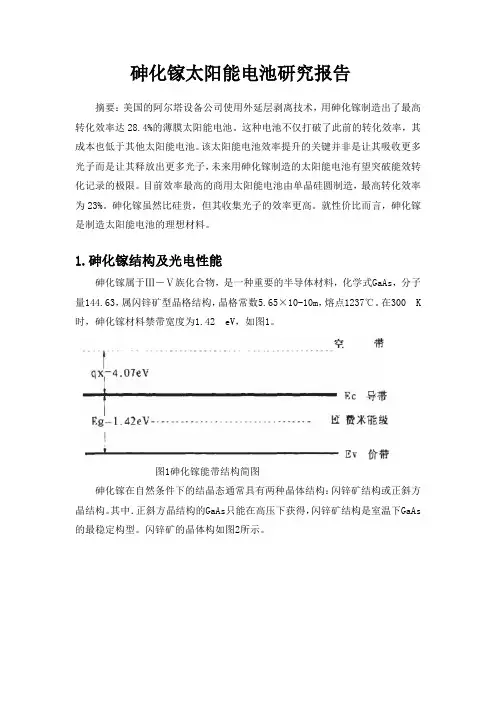

砷化镓太阳能电池研究报告摘要:美国的阿尔塔设备公司使用外延层剥离技术,用砷化镓制造出了最高转化效率达28.4%的薄膜太阳能电池。

这种电池不仅打破了此前的转化效率,其成本也低于其他太阳能电池。

该太阳能电池效率提升的关键并非是让其吸收更多光子而是让其释放出更多光子,未来用砷化镓制造的太阳能电池有望突破能效转化记录的极限。

目前效率最高的商用太阳能电池由单晶硅圆制造,最高转化效率为23%。

砷化镓虽然比硅贵,但其收集光子的效率更高。

就性价比而言,砷化镓是制造太阳能电池的理想材料。

1.砷化镓结构及光电性能砷化镓属于Ⅲ-Ⅴ族化合物,是一种重要的半导体材料,化学式GaAs,分子量144.63,属闪锌矿型晶格结构,晶格常数5.65×10-10m,熔点1237℃。

在300 K 时,砷化镓材料禁带宽度为1.42 eV,如图1。

图1砷化镓能带结构简图砷化镓在自然条件下的结晶态通常具有两种晶体结构:闪锌矿结构或正斜方晶结构。

其中.正斜方晶结构的GaAs只能在高压下获得,闪锌矿结构是室温下GaAs 的最稳定构型。

闪锌矿的晶体构如图2所示。

图2 砷化镓晶体闪锌矿结构闪锌矿的GaAs晶体结构属立方晶系F43m空间群,晶格常数a=O 56535nm.配位数Z=4。

如图2所示的GaAs结构是立方面心格子,Ga2+位于立方面心的结点位置.As交错地分布于立方体内的l/8小立方体的中心,每个Ga2+周围有4个As与之成键.同样,每个As2-。

周围有4个Ga2+,阴阳离子的配位数都是4。

如果将As2-看成是作立方紧密堆积,则Ga2+充填于l/2的四面体空隙。

而正斜方晶结构在高压下才能获得,在温度为300K时,随着压强的增加,GaAs发生从闪锌矿结构GaAs 到正斜方晶GaAs.II的相变。

图3砷化镓能带结构图砷化镓是典型的直接跃迁型能带结构,其能带结构如图3所示。

砷化镓的价带极大值位于布里渊区中心k=O处;导带极小值也位于k=0的逊,等能面为球面。
