辐射杂散整改(RSE)
CE_FCC_MIC认证中辐射杂散测试及整改建议_魏延全
·认证与标志·2012年第3期安全与电磁兼容引言辐射杂散骚扰测试（以下简称RSE ）是指当移动台与非辐射性纯阻负载相连接或者在接收机状态时，由移动台产生或放大的、通过移动台机壳和电源、控制及音频各电缆辐射的指配信道带外频率上的发射。
RSE 是CE/FCC/M IC 认证中非常重要的一个项目，任何的无线发射产品在申请CE/FCC/M IC 认证时都必须进行此项测试，且是很难通过的一个项目，尤其高功率发射产品，如2G 设备。
测试不通过，频繁的整改就会对认证的周期、成本带来巨大的影响，本文以手机产品为例，与大家一起分享一下手机等产品发射机的辐射杂散测试整改方面的心得，以减少认证时间、成本，更快、更容易地获得CE/FCC/M IC 认证。
1杂散测试方法及要求无论是CE,FCC 还是M IC 认证，RSE 测试的测试场地及测试方法都基本一样，主要差异是测试限值不一样及测试高度有所不同，CE,FCC 认证中被测物（EUT ）的高度为1.7m ，M IC 认证中一般为1.5m ，图1为RSE 的测试场地布置方式。
RSE 的功率点是通过“替代法”来确定的。
用电波暗室预校正器（由信号源和基准天线组成）置换移动台来进行发射，调整信号源功率使测试接收机读数与放置EUT 时接收机读数相同，则此时预校正器发射的功率就是摘要介绍CE/FCC/M IC 认证中辐射杂散骚扰测试的方法、要求及定位，并阐述了该测试的整改通过天线、射频模块及整体布局逐一查找原因，最后提出了整改建议。
关键词CE ；FCC ；MIC ；辐射杂散；认证；整改；屏蔽；滤波AbstractThe measurement requirements and method of radiated spurious emission (RSE)test in CE/FCC/MIC certifications are in-troduced combined with discussing the importance of RSE in the process of certification.The rectification procedure for RSE test is illustrated by examining antenna,RF module and whole layout.Finally,the suggestions on rectification are proposed.KeywordsCE ；FCC ；MIC ；RSE ；certification ；rectification ；shielding ；filteringEUT 辐射杂散骚扰的功率电平。
辐射安全监督检查整改情况的报告

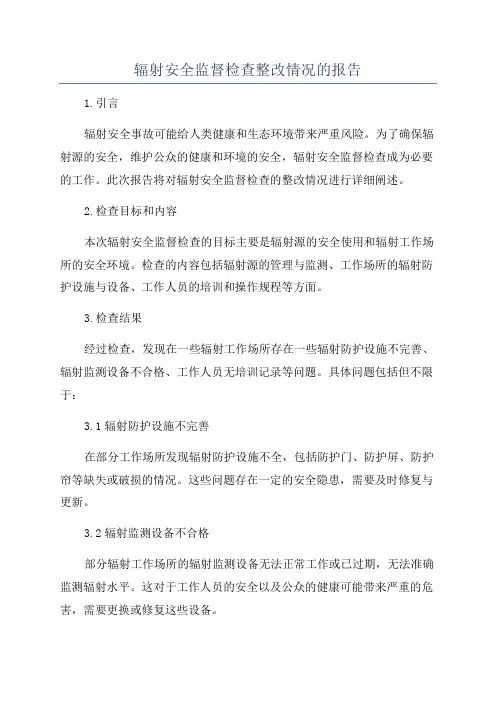

辐射安全监督检查整改情况的报告1.引言辐射安全事故可能给人类健康和生态环境带来严重风险。
为了确保辐射源的安全，维护公众的健康和环境的安全，辐射安全监督检查成为必要的工作。
此次报告将对辐射安全监督检查的整改情况进行详细阐述。
2.检查目标和内容本次辐射安全监督检查的目标主要是辐射源的安全使用和辐射工作场所的安全环境。
检查的内容包括辐射源的管理与监测、工作场所的辐射防护设施与设备、工作人员的培训和操作规程等方面。
3.检查结果经过检查，发现在一些辐射工作场所存在一些辐射防护设施不完善、辐射监测设备不合格、工作人员无培训记录等问题。
具体问题包括但不限于：3.1辐射防护设施不完善在部分工作场所发现辐射防护设施不全，包括防护门、防护屏、防护帘等缺失或破损的情况。
这些问题存在一定的安全隐患，需要及时修复与更新。
3.2辐射监测设备不合格部分辐射工作场所的辐射监测设备无法正常工作或已过期，无法准确监测辐射水平。
这对于工作人员的安全以及公众的健康可能带来严重的危害，需要更换或修复这些设备。
3.3工作人员培训不到位在一些场所，工作人员没有相关的辐射安全培训记录，或者培训已过期。
这种情况下，工作人员对于辐射源的正确使用和辐射防护的意识可能不足，需要加强培训与教育。
4.整改情况针对上述问题，我们已经采取了一系列的整改措施，确保了辐射源的安全使用和工作场所的安全环境。
具体的整改行动包括：4.1辐射防护设施的修复和更新根据检查结果，我们立即对存在问题的辐射防护设施进行了修复与更新，并加强了对于设施的检查和维护力度。
现在，所有的辐射防护设施都达到了国家标准，并已经通过了相应的质量检测。
4.2辐射监测设备的更换为了确保辐射水平的准确监测，我们将所有无法正常工作或过期的辐射监测设备进行了更换，并进行了严格的验收。
现在，每个辐射工作场所都装备有符合要求的辐射监测设备，并进行定期的维护和校准。
4.3工作人员培训的加强为了提高工作人员的辐射安全意识和技能，我们对所有相关人员进行了辐射安全培训。
杂散

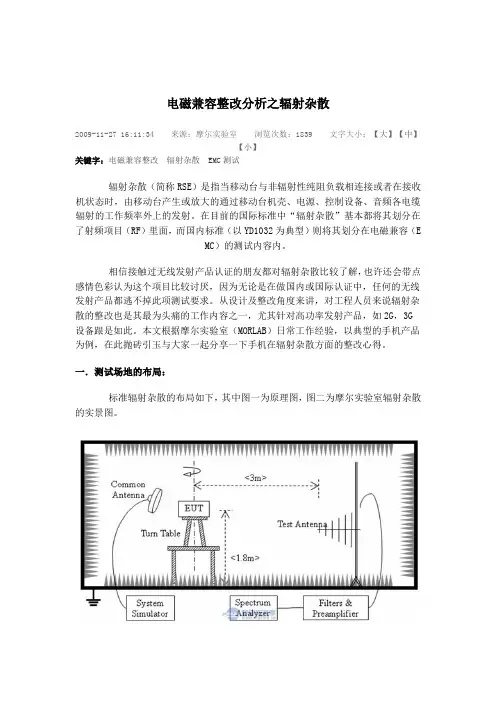

电磁兼容整改分析之辐射杂散2009-11-27 16:11:34 来源：摩尔实验室浏览次数：1839 文字大小：【大】【中】【小】关键字：电磁兼容整改辐射杂散EMC测试辐射杂散（简称RSE）是指当移动台与非辐射性纯阻负载相连接或者在接收机状态时，由移动台产生或放大的通过移动台机壳、电源、控制设备、音频各电缆辐射的工作频率外上的发射。

在目前的国际标准中“辐射杂散”基本都将其划分在了射频项目（RF）里面，而国内标准（以YD1032为典型）则将其划分在电磁兼容（EMC）的测试内容内。
相信接触过无线发射产品认证的朋友都对辐射杂散比较了解，也许还会带点感情色彩认为这个项目比较讨厌，因为无论是在做国内或国际认证中，任何的无线发射产品都逃不掉此项测试要求。
从设计及整改角度来讲，对工程人员来说辐射杂散的整改也是其最为头痛的工作内容之一，尤其针对高功率发射产品，如2G，3G设备跟是如此。
本文根据摩尔实验室（MORLAB）日常工作经验，以典型的手机产品为例，在此抛砖引玉与大家一起分享一下手机在辐射杂散方面的整改心得。
一．测试场地的布局：标准辐射杂散的布局如下，其中图一为原理图，图二为摩尔实验室辐射杂散的实景图。
图一：辐射杂散实验布置图图二：辐射杂散实景图二．辐射杂散的测试方法：辐射杂散骚扰的功率点是通过“置换测试法”来确定的。
用电波暗室先进行预校正（由信号源和基准天线组成）再置换移动台来进行发射，通过测试接收机得到相同的功率后，则此时预校正器的发射功率就是EUT（被测物）辐射杂散骚扰的功率电平。
三．辐射杂散的指标：根据不同的产品所对应的标准，辐射杂散的相关指标要求也有所差别，但大体可归纳如下：发射机的辐射杂散测试要求：30MHz –1GHz1GHz –4GHz, 12.75G Hz-57dBm-47dBm欧盟及中国各类标准四．可能引起辐射杂散骚扰的原因（发射机）：由于辐射杂散是通过无线空间传播出去的，因此可能辐射干扰的点是多种多样的。
