模数转换模块地位与作用
STM32模数转换的应用解析

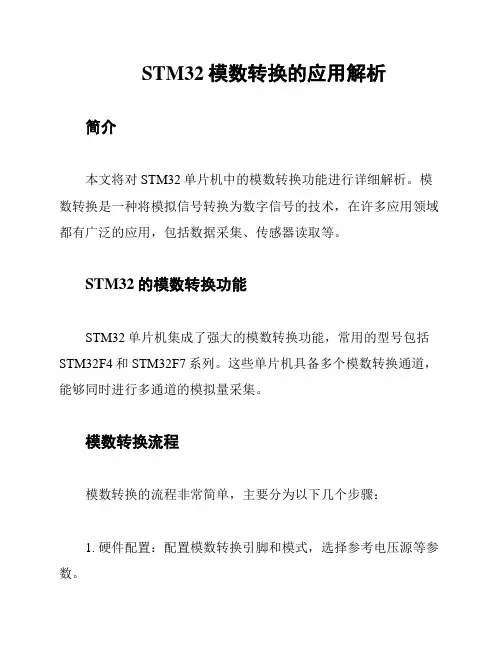

STM32模数转换的应用解析简介本文将对STM32单片机中的模数转换功能进行详细解析。
模数转换是一种将模拟信号转换为数字信号的技术，在许多应用领域都有广泛的应用，包括数据采集、传感器读取等。
STM32的模数转换功能STM32单片机集成了强大的模数转换功能，常用的型号包括STM32F4和STM32F7系列。
这些单片机具备多个模数转换通道，能够同时进行多通道的模拟量采集。
模数转换流程模数转换的流程非常简单，主要分为以下几个步骤：1. 硬件配置：配置模数转换引脚和模式，选择参考电压源等参数。
2. 启动转换：通过软件触发或外部触发方式启动模数转换。
3. 采样转换：模数转换器将模拟信号进行采样，并将其转换为数字信号。
4. 数据处理：获取转换结果并进行进一步的数据处理，比如滤波、计算等。
5. 输出结果：将处理后的结果输出到目标设备或进行监控等操作。
STM32的模数转换应用示例以下是一个简单的模数转换应用示例：include "stm32f4xx.h"void ADC_Configuration(void){ADC_InitTypeDef ADC_InitStructure;GPIO_InitTypeDef GPIO_InitStructure;// 开启ADC时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);// 配置模拟输入引脚GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;GPIO_Init(GPIOC, &GPIO_InitStructure);// 配置ADCADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;ADC_InitStructure.ADC_ScanConvMode = DISABLE;ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;ADC_InitStructure.ADC_ExternalTrigConvEdge =ADC_ExternalTrigConvEdge_None;ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;ADC_InitStructure.ADC_NbrOfConversion = 1;ADC_Init(ADC1, &ADC_InitStructure);// 配置ADC通道ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_15Cycles);// 启动ADCADC_Cmd(ADC1, ENABLE);}uint16_t ADC_GetConversionValue(uint32_t ADCx){return ADC_GetConversionValue(ADCx);}int main(void){ADC_Configuration();while(1){// 启动ADC转换ADC_SoftwareStartConv(ADC1);// 等待转换完成while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);// 获取转换结果uint16_t result = ADC_GetConversionValue(ADC1);// 进行进一步的处理// ...}}以上是一个使用STM32F4系列单片机进行模数转换的简单示例，代码中配置了一个ADC通道，实现了对模拟信号的采样和转换。
什么是数模转换和模数转换
什么是数模转换和模数转换1. 引言在现代科技和通信领域中，数模转换（Digital-to-Analog Conversion）和模数转换（Analog-to-Digital Conversion）是非常重要的概念。
它们在各种应用中起着至关重要的作用，如音频处理、图像处理、数据转换等。
本文将介绍数模转换和模数转换的定义、原理和应用。
2. 数模转换数模转换是将数字信号转换为模拟信号的过程。
数字信号是以离散的二进制形式表示的信号，而模拟信号是连续变化的信号。
通过数模转换，我们可以将数字信号转换为模拟信号，以便于在模拟领域进行进一步的处理和分析。
数模转换的原理是通过采样和保持、量化和编码三个步骤实现的。
首先，采样和保持将连续的模拟信号转换为离散的采样信号。
然后，量化将采样信号的幅度离散化为一系列的取值。
最后，编码将离散化后的采样信号转换为二进制代码，以便进行数字信号处理。
数模转换广泛应用于音频和视频领域。
例如，在音频播放器中，数模转换器将数字音频信号转换为模拟信号，使得我们可以聆听到高质量的音乐。
同时，在数字电视中，数模转换器将数字视频信号转换为模拟视频信号，使得我们可以观看高清晰度的电视节目。
3. 模数转换模数转换是将模拟信号转换为数字信号的过程。
模拟信号是连续变化的信号，而数字信号是以离散的二进制形式表示的信号。
通过模数转换，我们可以将模拟信号转换为数字信号，以便于在数字领域进行处理和存储。
模数转换的原理是通过采样和量化两个步骤实现的。
首先，采样将连续的模拟信号转换为离散的采样信号。
然后，量化将采样信号的幅度离散化为一系列的取值。
最终，将离散化后的采样信号转换为二进制代码，以表示数字信号。
模数转换在通信领域和数据存储领域得到广泛应用。
例如，在手机通信中，模数转换器将人的声音转换为数字信号，以便于在网络中传输。
同样地，在数字存储设备中，模数转换器将模拟数据（如声音、图像等）转换为数字数据，以便于存储和处理。
模数转换的步骤及作用
模数转换的步骤及作用模数转换的步骤。
听说过模数转换吗？这可是数字世界和模拟世界之间的“翻译官”。
想知道它是怎么工作的吗？那就来跟我一起看看它的三大步骤吧！首先，模数转换得从“采样”开始。
这就好比我们用相机给风景拍照，每隔一段时间就“咔嚓”一下，把模拟信号的快照保存下来。
这样，连续的信号就变成了离散的点，为后面的处理打下了基础。
接下来，就是“保持和量化”了。
这一步就像是给照片上色。
我们得把每个像素点的颜色值确定下来，让它们变成数字能理解的语言。
这样，模拟信号就变成了数字信号，可以在数字世界里自由穿梭了。
最后一步，就是“编码”。
这一步是把数字信号变成电脑能读懂的“密码”。
想象一下，我们给朋友发微信，其实就是把我们的语言先变成文字，再把文字转换成手机能读懂的代码发送出去。
模数转换也是这样，把数字信号变成二进制代码，让电脑能明白我们的意思。
模数转换的作用。
模数转换这个小魔术，在我们的日常生活中可是大有用处！你想过没有，为什么我们的手机能拍出清晰的照片、为什么音响能放出悦耳的音乐、为什么我们能在电视上看到生动的画面？其实，这些都得归功于模数转换。
它就像是一个翻译，把模拟世界的声音、图像、温度等等，翻译成数字世界能理解的语言。
这样，我们才能在数字设备上看到、听到、感受到这些模拟信号。
不仅如此，模数转换还在很多领域发挥着巨大的作用。
比如，在医疗领域，它能帮助医生更准确地诊断病情；在交通领域，它能让我们的汽车、飞机等交通工具更安全地运行；在科研领域，它更是帮助我们探索未知世界的重要工具。
总之，模数转换就像是连接模拟世界和数字世界的桥梁，让我们的生活变得更加丰富多彩！。
模数转换器的原理及应用
模数转换器的原理及应用模数转换器，即数模转换器和模数转换器，是一种电子器件或电路，用于将模拟信号转换为数字信号，或将数字信号转换为模拟信号。
该器件在许多领域都有广泛的应用，包括通信、音频处理、图像处理等。
一、数模转换器的原理数模转换器的原理基于采样和量化的过程。
采样是指在一段时间间隔内对连续的模拟信号进行测量，将其离散化，得到一系列的样本。
量化是指将采样得到的模拟信号样本转换为对应的数字量。
1. 采样过程：通过采样器对连续的模拟信号进行采样，即在一段时间间隔内选取一系列点，记录其幅值。
采样频率越高，采样得到的样本越多，对原始信号的还原度越高。
2. 量化过程：将采样得到的模拟信号样本转换为数字量。
量化的目的是将连续的模拟信号转换为离散的数字信号，通常使用二进制表示。
量化过程中，将采样得到的模拟信号样本确定为离散的幅值值，并用数字表示。
二、模数转换器的原理模数转换器将数字信号转换为模拟信号，其原理与数模转换器相反。
它将数字信号的离散样本重新合成为连续的模拟信号，恢复出原始的模拟信号。
1. 数字信号输入：模数转换器接收来自数字信号源的离散数字信号样本。
2. 重构模拟信号：根据输入的数字信号样本，模数转换器重构出原始的模拟信号。
这需要根据离散样本的幅值重新合成出连续变化的模拟信号。
三、模数转换器的应用模数转换器在许多领域都有广泛的应用，下面列举几个常见的应用领域：1. 通信系统：在通信系统中，模数转换器用于将数字信号转换为模拟信号进行传输。
它将数字信号编码为模拟信号，便于在传输过程中传递。
2. 音频处理：在音频处理系统中，模数转换器用于将数字音频信号转换为模拟音频信号，以便于放音或其他音频处理操作。
3. 图像处理：在数字图像处理领域，模数转换器用于将数字图像信号转换为模拟图像信号，以便于显示或其他图像处理操作。
4. 控制系统：模数转换器在控制系统中用于将数字控制信号转换为模拟控制信号，以便于控制各种设备或系统的运行。
数模模数转换器介绍课件
通信领域
数字信号处 理：用于信 号的采集、 处理和传输
01
移动通信：用 于手机、基站 等设备的信号 转换和传输
03
02
04
通信网络： 用于网络设 备的信号转 换和传输
卫星通信：用 于卫星通信设 备的信号转换 和传输
测量与控制领域
01
工业自动化：用于生产过程的控制和监测
02
实验室仪器：用于测量和分析各种物理量
数模模数转换 器介绍课件
目录
01. 数模模数转换器概述 02. 数模模数转换器的工作原理 03. 数模模数转换器的应用领域 04. 数模模数转换器的发展趋势
1
数模模数转 换器概述
数模模数转换器的定义
数模模数转换器是一种将模拟信号转换为数 字信号的设备。
它的主要功能是将模拟信号进行采样、量化 和编码，生成数字信号。 NhomakorabeaD
转换精度和速度是数模 转换器的重要指标
数模模数转换器的结构
输入信号： 模拟信号
采样保持电路： 将模拟信号转 换为数字信号
量化器：将数 字信号转换为 二进制数字信 号
编码器：将二 进制数字信号 转换为数字信 号
输出信号： 数字信号
解码器：将数 字信号转换为 二进制数字信 号
保持器：将二 进制数字信号 转换为数字信 号
03
医疗设备：用于医疗诊断和治疗设备的数据采集和控制
04
航空航天：用于飞行器的姿态控制和导航系统
4
数模模数转换 器的发展趋势
高精度、高速度
高精度：随着技术的发展， 数模模数转换器的精度不 断提高，可以满足更高要 求的应用需求。
低功耗：随着技术的发展， 数模模数转换器的功耗不 断降低，可以满足更低功 耗的应用需求。
电路中的模数转换与数模转换的原理与应用
电路中的模数转换与数模转换的原理与应用在现代电子设备中，模数转换和数模转换是一些关键的技术，广泛应用于音频、视频和通信等领域。
这些转换技术允许我们将模拟信号和数字信号之间进行转换，并在电路设计中发挥重要作用。
本文将探讨模数转换和数模转换的原理和应用。
一、模数转换（ADC）模数转换（Analog-to-Digital Conversion，简称ADC）是将连续的模拟信号转换为离散的数字信号的过程。
它的原理基于量化和编码两个步骤。
首先，量化将连续的模拟信号分为不同的离散级别。
这个过程类似于将一个连续的信号映射到一组离散的数值上。
量化程度的精确度决定了数字信号的分辨率。
常见的量化方法有线性量化和非线性量化。
接下来，编码将量化后的数值转换为数字信号。
常见的编码方式包括二进制编码、格雷码和翻转码等。
其中，二进制编码是最常用的编码方式，它将每个量化级别与一个二进制码相对应。
模数转换器的应用非常广泛。
例如，在音频信号处理中，模数转换器将模拟音频信号转换为数字形式，使得我们可以进行数字信号处理，如音频编码和音频分析等。
此外，在通信系统中，模数转换器将模拟语音信号转换为数字信号，使得我们可以进行数字通信，如电话和移动通信等。
二、数模转换（DAC）数模转换（Digital-to-Analog Conversion，简称DAC）是将离散的数字信号转换为连续的模拟信号的过程。
它的原理与模数转换相反，包括解码和重构两个步骤。
首先，解码将数字信号转换为对应的离散数值。
解码过程与编码过程相反，常见的解码方式包括二进制解码和查找表解码等。
接着，重构将解码后的数值转换为模拟信号。
重构过程类似于对数字信号进行插值和滤波，以恢复出连续的模拟信号。
数模转换器在许多领域中也得到广泛应用。
例如，在音频播放器中，数模转换器将数字音频信号转换为模拟音频信号，供扬声器播放。
此外，在调制解调器中，数模转换器将数字通信信号转换为模拟信号，使其可以被传输和接收。
数模和模数转换
按位数分类，数模转换器可分为二进制数模转换器和十进制 数模转换器。按工作方式分类，数模转换器可分为静态数模 转换器和动态数模转换器。按输入/输出接口分类，数模转换 器可分为独立式和并联式数模转换器等。
02
模数转换器（ADC）
定义
模数转换器（ADC）是一种将模拟信 号转换为数字信号的电子设备。它通 过一系列的电子和逻辑电路，将连续 的模拟信号转换为离散的数字信号。
04
数模和模数转换的挑战与解 决方案
量化误差
要点一
总结词
量化误差是由于数模转换器（DAC） 或模数转换器（ADC）的有限分辨率 和动态范围引起的误差。
要点二
详细描述
量化误差是由于数模转换器或模数转 换器的有限分辨率和动态范围引起的 误差。在数模转换中，量化误差表现 为输出模拟信号的不连续性，而在模 数转换中，量化误差表现为输入模拟 信号的失真。
像。
图像识别与处理
02
通过数模转换将图像从模拟信号转换为数字信号，进行图像识
别、分析和处理。
图像压缩与传输
03
利用数模转换技术对图像数据进行压缩和传输，提高传输效率
和降低存储成本。
通信系统
01
02
03
数字信号传输
数模转换将数字信号转换 为模拟信号，用于调制解 调器进行数据传输。
频分复用
通过模数转换将不同频率 的模拟信号转换为数字信 号，实现频分复用，提高 通信容量。
逐次逼近型ADC
逐次逼近型ADC采用一个比较器和逐位逼近的方法，通过 逐步调整参考电压来逼近输入电压，最终得到数字输出。 它的分辨率较高，但转换速率相对较慢。
积分型ADC
积分型ADC通过测量输入电压引起的电容充电时间来得到 数字输出。它的分辨率较高，但受限于积分器的线性度和 稳定性。
模数变化的原理及应用
模数变化的原理及应用1. 模数变化的概述模数变化是一种数学运算技术，用于将一种数字的表示从一种数字系统转换为另一种系统。
在这个过程中，数字的模数（即进制）发生改变，可以是增大或者减小。
模数变化可以用于各种应用，包括数据加密、数据压缩、图像处理等领域。
2. 模数变化的原理模数变化的原理是基于不同的数论算法，如同余算法、模反演算法等。
通过这些算法，可以将数字在不同模数的表示之间进行转换。
模数变化的实质是改变数字在数列中的位置，使其在新的模数下能够准确表示原始数字。
3. 模数变化的应用3.1 数据加密模数变化在数据加密领域有着广泛的应用。
通过改变数字的模数，可以增加加密算法的强度，提高数据的安全性。
常见的加密算法如RSA算法就是基于模数变化的数论算法。
3.2 数据压缩在数据传输和存储中，采用较小的模数能够有效地压缩数据的表示。
通过将数据从高模数转换为低模数，可以减小数据的存储空间和传输带宽，提高系统的效率。
3.3 图像处理在图像处理中，模数变化可以改变图像的颜色表示。
通过将图像从一种颜色模式转换为另一种颜色模式，可以实现图像的特殊效果、颜色增强等。
4. 模数变化的具体应用案例4.1 RSA加密算法RSA算法是一种非对称加密算法，基于模数变化的原理。
它利用两个大素数的乘积作为模数，对数据进行加密和解密操作。
RSA算法广泛应用于互联网通信、数字签名等领域。
4.2 压缩算法压缩算法中的哈夫曼编码就是一种模数变化的应用。
哈夫曼编码通过将出现频率较高的字符用较短的编码表示，而将出现频率较低的字符用较长的编码表示，提高数据的压缩比。
4.3 色彩空间转换在图像处理中，色彩空间转换利用了模数变化的原理。
常见的色彩空间转换包括RGB转换为CMYK、RGB转换为HSV等，通过改变模数表示方式，实现图像颜色的修改和处理。
5. 总结模数变化是一种重要的数学运算技术，可以在不同领域中实现数据的表示转换和处理。
通过改变模数，可以提高数据的安全性、压缩效率和图像处理效果。
数模转换与模数转换的应用
电工电子实验系列讲座——数模转换与模数转换的应用
uA
6 4
2
1111 1101 1011 1001 1110 1100 1010 0010 0100 0110 0001 0011 0101 0111
D
-2
-4 -6
图3 D和uA的关系图
5
电工电子实验系列讲座——数模转换与模数转换的应用
2.倒T型R-2R电阻网络DAC
(0 ~ 1)
…
1
0
最大量化误差 max 1
16
…
电工电子实验系列讲座——数模转换与模数转换的应用
采样—保持信号uO
量化电平uq
13 15 U REF uO U REF (6.5 ~ 7.5 ) 15 15
7
1 3 U REF uO U REF (0.5 ~ 1.5) 15 15
C D2
QC 器
S K
D3
图6 4位逐次逼
D
近型A/D转换器 结构图
R J
D QD
S K
012 3 4
UR EF
CP
时序分配器
20
电工电子实验系列讲座——数模转换与模数转换的应用
CP CP0 CP1 CP2 CP3 CP4
图7 时序分配器输出波形
21
电工电子实验系列讲座——数模转换与模数转换的应用
34
电工电子实验系列讲座——数模转换与模数转换的应用
波形控制及转换电路图
35
电工电子实验系列讲座——数模转换与模数转换的应用
由题意可知：三角波的频 率为正负斜率锯齿波的1/2。 显然可由模32计数器来实现。 K1K2=11时：
计数0-15为加法计数，正 斜率锯齿波
模数转换器及其应用领域研究
模数转换器及其应用领域研究模数转换器（ADC）是将模拟信号转换为数字信号的电路，适用于许多应用领域。
随着科技的发展，模数转换器已经成为一种必不可少的设备，其应用领域不断扩大并深入。
本文将介绍模数转换器的原理、分类、特点以及主要应用领域。
一、模数转换器的原理模数转换器的原理是利用了电压比较器及电荷积累原理。
电荷积累原理指利用电容器容量大小相同，电压不同，从而将一定时间内流过的电荷量从不同电容器充入到相同容量的电容器，使其电压也不同的原理。
二、模数转换器的分类1、按照转换方式分类（1）逐次逼近型ADC：通过反馈作用，不断逼近输入信号，直至输出的数字量满足一定的条件。
（2）闸流型ADC：利用比较器并加以锁存电路将模拟信号转换为逻辑信号，以实现数字化。
（3）逐段线性型ADC：分段处理调整电压大小，将模拟信号转换为数字量。
2、按照采样方式分类（1）突发采样型：采用瞬间采样器，仪器自动进行断续检测，得出瞬时值。
该种方式广泛应用于医学、工业测量等领域。
（2）持续采样型：持续不断地对信号进行采样，周期性地转换模拟信号，以得到数字量。
三、模数转换器的特点1、强鲁棒性：由于模数转换器本身就是一种电子元器件，其本身性能、稳定性、耐受强度等均较好。
2、高度集成：模数转换器内部存在大量电子元器件，但其工作原理非常复杂，只通过一个芯片就可以实现。
3、准确性高：ADC转换速率快，不受客观环境的影响，具有精度高、稳定性好、抗干扰能力强等优点。
四、模数转换器的应用领域1、传感器测量领域：模数转换器可以将被测的一些出入量转化为数字量，实现高精度、实时监测。
2、工业控制领域：ADC可以对系统的各种参数进行检测和控制，用来进行自适应控制等。
3、医疗领域：ADC可以将人体需要测量的各种体征检测并转化为数字量，为医生提供精确诊断依据。
4、物联网领域：模数转换器可以将传感器监测到的各种数据进行数字量转换，并进行分析，实现物联网设备的数据采集。
电路中的模数转换器与数模转换器认识模数转换器与数模转换器的特点和应用
电路中的模数转换器与数模转换器认识模数转换器与数模转换器的特点和应用电路中的模数转换器与数模转换器随着电子技术的发展，电路设计已成为现代工业的核心部分。
在电路中，模数转换器（analog-to-digital converter，简称ADC）和数模转换器（digital-to-analog converter，简称DAC）被广泛应用于信号处理中。
本文将介绍模数转换器和数模转换器的特点和应用。
一、模数转换器（ADC）模数转换器是一种将模拟信号转换成数字信号的电路。
它通过量化和编码来实现此转换过程。
但是，由于模拟信号是连续的，而数字信号是离散的，因此在这个过程中会产生一些误差。
ADC的特点1.分辨率：ADC的分辨率决定了它可以识别多少个数字值。
理论上，分辨率越高，转换的数字信号就越接近于输入的模拟信号。
分辨率通常以位数（bit）表示，如8位、10位、12位等。
2.采样率：ADC的采样率是指在每秒钟内采样的次数。
采样率越高，转换出的数字信号就越接近于原始的模拟信号。
3.速度：ADC的速度很重要，尤其在高速信号处理的应用中。
速度越快，ADC就能够更快地处理信号。
ADC的应用ADC在实际应用中被广泛使用。
例如，它可以用于从实际世界中采集和数字化传感器信号，例如压力、温度和重量。
它也会用于数字音频设备中，例如记录和播放音频信号。
二、数模转换器（DAC）数模转换器是一种将数字信号转换成模拟信号的电路。
它通过解码和反量化来实现此转换过程。
与ADC一样，由于数字信号是离散的，而模拟信号是连续的，因此在这个过程中也会产生一定的误差。
DAC的特点1.分辨率：DAC的分辨率也会影响其输出的精度。
通常以位数（bit）表示，例如8位、10位和12位。
2.采样速率：DAC的采样速率对它的输出质量非常重要。
输出的模拟信号将受到采样速率和输入的数字信号的影响。
3.输出电压范围：DAC的输出电压范围通常也会影响其在实际应用中的使用。
第9章 模数、数模转换及应用
4个开关从全部断开到全部闭合，运算放大器可以得到 16种不同的电流输入。这就是说，通过电阻网络，可以把 0000~1111转换成大小不同的电流，从而可以在运算放大器 的输出端得到大小不同的电压。如果由数字0000每次增1， 一直变化到1111就可以得到一个阶梯波电压，如图所示。
N 微机 数ห้องสมุดไป่ตู้量
D/A 转换器
D/A转换器的类型很多。从输入电路来说， 一般的D/A转换器都带有输入寄存器，与微机能 直接连接；有的具有两极锁存器，使工作方式更 加灵活。输入数据一般为并行数据，也有串行数 据。并行输入的数据有8位、10位、12位等。从 输出信号来说，D/A转换器的直接输出是电流量， 若片内有输出放大器，则能输出电压量，并能实 现单极性或双极性电压输出。
常用的模拟多路开关介绍
CD4051B的基本结构 CD4051B采用了CMOS工 艺，16脚DIP封装
八选一模拟多路开关
当使能端INH为0状态 时，CD4051B才能选择导 通，由选择输入端A2A1A0 三位二进制编码来控制 （CH0～CH7）八个输入通 道的通断。该芯片能实现 双向传输，即可以实现多 传一或一传多两个方向的 传送。
CS WR1 AGND D3 D2 D1 D0 VREF Rfb DGND 1 2 3 4 5 6 7 8 9 10
DAC0832
11 12 13 14 15 16 17 18 19 20
VCC ILE WR2 XFER D4 D5 D6 D7 IOUT1 IOUT2
输 D0 入 数 据 D7
4~7
DAC0832的结构框图如下图所示，它由8位输入锁存器、 8位DAC寄存器、8位DAC转换器及转换控制电路构成。封装 为20脚双列直插式。 各引脚功能如下：
过程控制模拟量模块
过程控制模拟量模块
在工业控制系统中，模拟量模块起着至关重要的作用。
它们可
以接收来自传感器的模拟信号，然后将这些信号转换为数字信号，
以便计算机或控制器进行处理。
这样的模块通常包括模拟-数字转换
器（ADC），它们能够将连续的模拟信号转换为离散的数字信号，然
后将其传输到控制系统中进行进一步处理。
在实际应用中，过程控制模拟量模块通常用于监测和控制工业
过程中的各种参数。
例如，它们可以用于监测工厂中的温度变化，
以便及时采取措施来调节温度。
另外，它们还可以用于监测流体流量，以确保工艺流程的稳定性和安全性。
此外，过程控制模拟量模块还可以与其他控制设备和系统集成，实现自动化控制。
它们通常与PLC（可编程逻辑控制器）或DCS（分
布式控制系统）等设备配合使用，以实现工业过程的自动化控制和
监测。
总的来说，过程控制模拟量模块在工业自动化领域中扮演着重
要的角色，它们通过将模拟信号转换为数字信号，实现了工业过程
的监测和控制，提高了生产效率和产品质量，同时也为工程师提供了更多的控制手段和数据分析能力。
模数转换的原理及应用
模数转换的原理及应用1. 模数转换的概述模数转换是一种将一种数字编码转换为另一种数字编码的技术。
在数字通信和计算机领域中，模数转换常用于将数字信号从一种模数转换成另一种模数，以适应不同的应用需求。
这种技术可以在不改变信号本质的情况下实现模数的转换，方便信号的处理和传输。
2. 模数转换的原理模数转换的原理实质上是数字编码的变换。
在模数转换过程中，将一个数字编码映射到另一个数字编码，以实现模数的变换。
常用的模数转换方法有以下几种：2.1 并行-串行转换并行-串行转换是将并行信号转换为串行信号的过程。
在并行通信中，多个数据位同时传输，而在串行通信中，数据位逐位地传输。
并行-串行转换通常需要使用移位寄存器，并通过时钟信号控制数据位的传输次序。
2.2 串行-并行转换串行-并行转换是将串行信号转换为并行信号的过程。
与并行-串行转换相反，串行-并行转换将逐位传输的数据位转换为同时传输的多个数据位。
串行-并行转换常用于提高数据传输速率和数据处理能力。
2.3 数字-模拟转换数字-模拟转换是将数字信号转换为模拟信号的过程。
在数字领域中，信号通常以离散的数字形式表示，而在模拟领域中，信号通常以连续的模拟形式表示。
数字-模拟转换通过采样、量化和编码等步骤将数字信号转换为模拟信号。
2.4 模拟-数字转换模拟-数字转换是将模拟信号转换为数字信号的过程。
与数字-模拟转换相反，模拟-数字转换是将连续的模拟信号转换为离散的数字形式。
模拟-数字转换主要由采样、量化和编码等步骤组成。
3. 模数转换的应用模数转换在许多领域中都有广泛的应用，以下列举了一些常见的应用示例：3.1 数据通信在数码通信系统中，模数转换能够将数字信号转换为模拟信号以便传输，或将模拟信号转换为数字信号以便处理。
模数转换可以实现数据的压缩、编解码、调制解调等功能，为可靠传输和高效数据处理提供支持。
3.2 音频信号处理在音频信号处理领域，模数转换用于将模拟音频信号转换为数字音频信号，以便进行数字音频处理和存储。
模数和数模转换
U LSB 1 分辨率 n U FSR 2 - 1
表示满度输出电压值，FSR 即 Full Scale Range
UFSR = 例如，一个 uO|D = 11 1 = 10 ( 2n – 1 )DAC ULSB 位的 ，分辨率为 0.000 978。 DAC 的位数越多，分辨率值就越小， 能分辨的最小输出电压值也越小。
3. 转换时间 指 ADC 完成一次转换所需要的时间，即从转换 开始到输出端出现稳定的数字信号所需要的时间。
转换时间越小，转换速度越高。
转换速度比较：并联比较型 > 逐次逼近型 > 双积分型 数十 ns
数十 s
数十 ms
本章小结
D/A 转换是将输入的数字量转换为与之成正比
的模拟电量。常用的 DAC 主要有权电阻网络
[例] 右图为 CDA7524 的单极性 D7 输出应用电路。图 D6 中电位器 R1 用于调 D5 整运放增益，电容 D4 C 用以消除运放的 D3 D2 自激。已知 ULSB = D1 VREF / 256，试求满 D0 度输出电压及满度 CS 输出时所需的输入 WR 信号。
VDD VREF = 10V 4 14 15 2 k 5 R1 6 16 7 1 k 8 C 15 pF 9 CDA7524 OUT1 10 ∞ 1 11 OUT2 - + u O 12 2 + 13 3
n 位均为 1
2.
转换精度
指 DAC 实际输出模拟电压与理 想输出模拟电压间的最大误差。
它是一个综合指标，不仅与 DAC 中元件参数的精 度有关，而且与环境温度、求和运算放大器的温度漂 移以及转换器的位数有关。 要获得较高精度的 D/A 转换结果，除了正确选用 DAC 的位数外，还要选用低漂移高精度的求和运算放 大器。 通常要求 DAC的误差小于 ULSB / 2。
单片机的模数转换技术原理及其应用解析
单片机的模数转换技术原理及其应用解析摘要：单片机的模数转换技术是将模拟信号转换为数字信号的关键技术之一。
本文旨在介绍单片机的模数转换技术的原理，并分析其在实际应用中的重要性和广泛运用领域。
第一章引言单片机是一种高度集成的微处理器，广泛应用于工业控制、通信、医疗设备、家电等领域。
模数转换技术是单片机关键的功能之一，它将模拟信号转换为数字信号，提供了数字信号处理的基础。
第二章模数转换技术的原理2.1 模数转换概述模数转换（ADC）是将模拟信号转换为等效数字信号的过程。
在模数转换过程中，主要包括采样和量化两个子过程。
采样是将连续的模拟信号转换为离散的样本信号，而量化则是将离散的样本信号转换为对应的数字值。
2.2 模数转换器的类型模数转换器根据采样方式的不同可以分为直接型模数转换器和逐次逼近型模数转换器两种。
直接型模数转换器通过保持触发器的输入使其稳定，从而实现转换。
而逐次逼近型模数转换器则采用逐位逼近的策略进行转换，通过比较模拟信号与逼近电压的大小来逐步逼近精确值。
2.3 模数转换精度和速度模数转换精度指的是数字输出与实际模拟信号之间的偏差，可以通过增加比特数和改善输入信噪比来提高精度。
模数转换速度是指模拟信号转换为数字信号所需的时间，受到转换器本身的特性以及外部电路和时钟频率的限制。
第三章模数转换技术的应用3.1 传感器与单片机的接口模数转换技术广泛应用于传感器与单片机的接口。
传感器通常输出模拟信号，通过模数转换技术可以将传感器的输出信号转换为数字信号后传递给单片机进行处理和决策。
典型的应用如温度传感器、压力传感器和光敏传感器等。
3.2 电源管理系统在电源管理系统中，模数转换技术可用于测量电池电压和电流、监测电源的正常工作状态以及实现多级反馈控制等。
通过模数转换技术，实时监测和控制电源系统的各种参数，能够提高系统的安全性和可靠性。
3.3 自动控制系统在自动控制系统中，模数转换技术用于采集和处理传感器反馈的模拟信号，并将其转换为数字信号进行控制。
详解PLC系统的数模转换功能
详解PLC系统的数模转换功能
PLC系统能结合控制对象特点实施针对性操作，通过对功能模块的组合运行能改善系统的控制功能。
PLC系统不仅包括主机模块外，还具备：I/O扩展模块、模拟量控制模块、高速计数模块、位置控制模块、通讯模块等。
对于模拟量控制而言，为了使其转换功能得到显现，在主机模块加上模拟量控制模块则能实现模/数和数/模转换功能，实际控制阶段能结合信号加以检测和控制。
模拟量控制模块的运用也是十分普遍的方式，PLC系统与模拟量模块相互结合运作，能保证过程控制系统的精度显著替身，这些都是早期传统仪表控制系统难以达到的。
PLC系统的指令系统涉及到了多项简单复杂的程序编码，特别是PWM控制电机指令，PWM指令能和变频器共同操作运行，这样能对电机的转速严格控制。
对PLC系统与PWM输出和变频器之间应该设计一个电压平滑电路以保证正常运行。
电压平滑电路设计好且达到制作要求后，电机的转速可由PWM指令中t的数值决定。
转速与t自检的关系为正比，t越大电机的则转速越快，PWM指令中的输出脉冲周期的大小会给输出电压纹波带来影响。
什么是数字模拟转换模块如何选择合适的数字模拟转换模块
什么是数字模拟转换模块如何选择合适的数字模拟转换模块数字模拟转换器（Digital-to-Analog Converter，简称DAC）是一种电子设备，可以将数字信号转换为模拟信号，用于音频、视频、通信和控制系统等各种应用中。
本文将介绍数字模拟转换模块的基本原理、分类以及如何选择合适的数字模拟转换模块。
一、数字模拟转换模块的基本原理数字模拟转换模块的基本原理是将离散的数字信号转换为连续的模拟信号。
它由数字部分和模拟部分两部分组成。
数字部分接收输入的数字信号，并进行数字处理，将数字信号转换为模拟信号的控制信号。
模拟部分则将控制信号转换为相应的模拟电压或电流输出。
整个转换过程需要时钟信号的控制，以保证转换的准确性和稳定性。
二、数字模拟转换模块的分类数字模拟转换模块可以按照输出类型、分辨率和工作方式进行分类。
1. 输出类型：数字模拟转换模块的输出可以是电压型（Voltage Output）或电流型（Current Output）。
电压型输出的模拟信号是以电压形式输出的，而电流型输出则以电流形式输出。
选择输出类型时要根据具体应用需求来确定。
2. 分辨率：分辨率是指数字模拟转换模块能够输出的不同电压或电流值的数量。
通常以位数（bit）表示，例如8位、12位、16位等。
分辨率越高，模拟输出的精度越高，但相应的价格也会更高。
3. 工作方式：数字模拟转换模块的工作方式通常可以分为并行式（Parallel）和串行式（Serial）。
并行式转换模块能够同时转换多个通道的数据，适用于多通道数据转换的应用。
串行式转换模块则逐位地进行转换，相比并行式模块更加节省空间和成本。
三、如何选择合适的数字模拟转换模块选择合适的数字模拟转换模块需要考虑以下几个方面：1. 应用需求：首先需要明确自己的应用需求，包括输入信号类型、输出信号类型、分辨率要求等。
根据这些需求确定所需要的转换模块的性能指标。
2. 性能指标：常见的数字模拟转换模块的性能指标包括分辨率、精度、典型的转换速率、功耗等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模数转换模块地位与作用
模数转换模块简介：
DAM-6160是模数转换模块，可采集16路单端模拟信号；模块采用高性能12位AD芯片，通过电路处理及软件特殊算法，采集测量精度优于±0.2%。
模块配置有RS232接口，方便与PC或PLC通信，模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。
DAM-6160采用逐次逼近型模数转换器，分辨率为12位，通过特殊软件处理，分辨率可达14位，测量精度优于0.2%（典型值）。
用户可通过简单的命令对模块进行现场校准，提高现场测量精度。
能满足大多数的工业现场及安防、智能楼宇、智能家居、电力监控、过程控制等场合。
产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与信号采集单元采用高性能磁隔离技术实现电气隔离，与一般的光电隔离相比数据通信更快更可靠。
采用485/CAN隔离电路，将通信与系统单独隔离开，消除通信设备之间共模干扰。
模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。
模数转换模块参数：
输入通道数：16路单端输入
输入范围：+20mA，+5V，+10V，+24V
转换速率：40次/秒（全通道）
AD转换分辨率：优于12位
测量精度：±0.2%（典型值）
输入端过压保护，过流保护，并有低通滤波
常模抑制(NMR)：60dB
隔离耐压：DC2500V
ESD保护：±15KV
供电范围：DC+8～+36V
地址/波特率/量程可由用户配置
支持MODBUS-RTU协议和ASCII
支持模块主动发送数据模式
支持RS485,RS232支持定制CAN
RS485隔离通信
功耗：小于1W
工作温度：-40℃～+80℃
工业级V0级防火塑料外壳保障产品应用各类环境安全
安装方式：标准DIN35导轨安装
型号输入类型通道数通讯接口
60同系列其他型号：
DAM-6010模拟量1AI RS485和RS232
DAM-6020模拟量2AI RS485和RS232
DAM-6040模拟量4AI RS485和RS232
DAM-6080模拟量8AI RS485和RS232
DAM-6084模拟量、开关量8AI+4IO RS485或RS232
DAM-6044模拟量、开关量4AI+4IO RS485或RS232
DAM-6160模拟量16AI RS485和RS232
模数转换模块接线：
所谓模拟量信号是指连续的，任何时刻可为任意一个数值的信号，例如我们常见的温度、压
力、流量等信号。
对于工业控制现场常见的模拟量信号，可以通过传感器获取其值的变化，为获取传感器的输出值就需要采用模拟量输入模块。
DAM-6160模块配置有最多16路模拟量输入。
模数转换模块接线：
DAM-6160模拟输入为单端输入，模块所有模拟地(AGND)都连接在一起；AGND即为模块所有模拟信号输入地，为了提高模块检测精度，请尽量就近接地。
电压信号与电流信号可以直接接入模块检测，采集电流需要注意的是在定货时需告知模块用于采集电流信号，这样模块在出厂时会在模块内部放置高精度电流检测电阻且出厂时用标准电流信号校准。
DMA-6160配置有1路RS232与1路RS485，RS232可以直接与电脑连接，RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。
RS232连接
DAM系统模块RS232接口为标准RS232接口，符合相关规范，可以直接与电脑或其它标准RS232接口连接，其连接方式为交叉连接法，即模块TX与电脑RS232的RX连接，模块RX与电脑RS232的TX连接，模块GND与电脑RS232的SGND连接。
图为DAM模块与PC机连接示意图
RS485连接
DAM系统模块RS485接口为标准RS485接口，采用差分信号逻辑，逻辑“1”以两线间的电压差为+(2～6)V表示；逻辑“0”以两线间的电压差为-(2～6)V表示。
RS485设备组网连接非常简单，只需要将设备正端和负端并接入总线即可；当其通信距离较长时应该特别注意网络拓扑，RS485网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响低，更多详细信息请参考相关资料。
图为DAM模块通过RS485接口与其它设备组网连接示意图
模块通信模式主从模式
DMA-6160模块通信模式通常为主从模式（一问一答模式）；主机通过通信接口发送命令
给模块，模块在接收到正确命令之后做出相应响应。
主动模式
DAM-6160也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：000100～999999mS。
此模式不能应用于多模块组网工作，否则将引起总线冲突。
通讯协议：
ASCII
模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如地址（0x01～0xFF）、波特率（300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校验和状态、开启或关闭通道等。
在条件允许的情况下，用户还可以通过ASCII命令对模块进行现场校准。
其指令集兼容于ADAM模块。
详细的ASCII命令说明请参考DAM系列模块用户指令参考手册。
MODBUS-RTU协议
Modbus协议是一种已广泛应用于当今工业控制领域的通用通讯协议。
通过此协议，控制器相互之间、或控制器经由网络（如以太网）可以和其它设备之间进行通信。
DAM-6160模块支持工业标准MODBUS-RTU协议，模块通过ASCII命令配置为MODBUS-RTU协
议后，可以工作于MODBUS从站状态。
可以实现与多种品牌的PLC、RTU或计算机进行通讯。
