多级放大电路习题参考答案

第四章多级放大电路习题答案3.1学习要求（1）了解多级放大电路的概念，掌握两级阻容耦合放大电路的分析方法。

（2）了解差动放大电路的工作原理及差模信号和共模信号的概念。

（3）理解基本互补对称功率放大电路的工作原理。

3.2学习指导本章重点：（1）多级放大电路的分析方法。

（2）差动放大电路的工作原理及分析方法。

本章难点：（1）多级放大电路电压放大倍数的计算。

（2）差动放大电路的工作原理及分析方法。

（3）反馈的极性与类型的判断。

本章考点：（1）阻容耦合多级放大电路的静态和动态分析计算。

（2）简单差动放大电路的分析计算。

3.2.1多级放大电路的耦合方式1.阻容耦合各级之间通过耦合电容和下一级的输入电阻连接。

优点是各级静态工作点互不影响, 可单独调整、计算，且不存在零点漂移问题；缺点是不能用来放大变化很缓慢的信号和直流分量变化的信号，且不能在集成电路中采用阻容耦合方式。

静态分析：各级分别计算。

动态分析：一般采用微变等效电路法。

两级阻容耦合放大电路的电压放大倍数为：其中R L1仃2。

多级放大电路的输入电阻就是第一级的输入电阻，输出电阻就是最后一级的输出电阻。

2 .直接耦合各级之间直接用导线连接。

优点是可放大变化很缓慢的信号和直流分量变化的信号时，且适宜于集成；缺点是各级静态工作点互相影响，且存在零点漂移问题，即当U i 0时U o 0 (有静态电位)。

引起零点漂移的原因主要是三极管参数(I CB。

，Uk,B )随温度的变化，电源电压的波动，电路元件参数的变化等。

3.2.2差动放大电路1.电路组成和工作原理差动放大电路由完全相同的两个单管放大电路组成，两个晶体管特性一致，两侧电路参数对称，是抑制直接耦合放大电路零点漂移的最有效电路。

2 .信号输入(1)共模输入。

两个输入信号的大小相等、极性相同，即U ii U i2 U ic。

在共模输入信号作用下，电路的输出电压U o 0，共模电压放大倍数A c 0。

(2)差模输入。

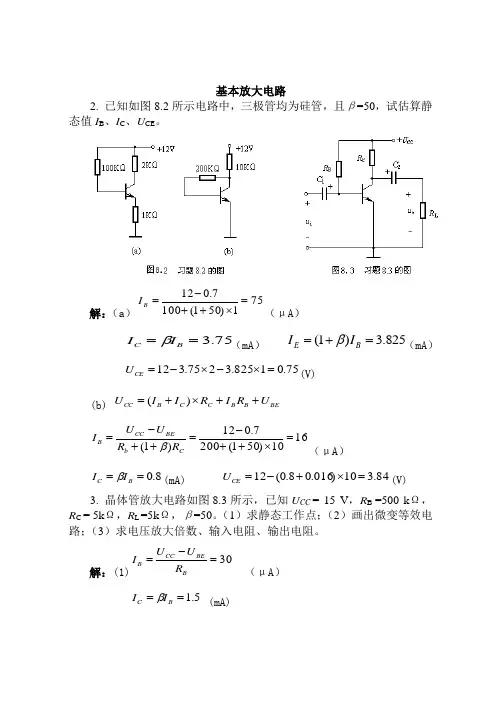

电工学册试题及解答

基本放大电路2. 已知如图8.2所示电路中，三极管均为硅管，且β=50，试估算静态值I B 、I C 、U CE 。

解：（a ）751)501(1007.012=⨯++-=B I （μA ）75.3==B C I I β（mA ） 825.3)1(=+=B E I I β（mA ） 75.01825.3275.312=⨯-⨯-=CE U (V) (b) BE B B C C B CC U R I R I I U ++⨯+=)(1610)501(2007.012)1(=⨯++-=++-=C b BE CC B R R U U I β（μA ）8.0==B C I I β(mA) 84.310)016.08.0(12=⨯+-=CE U (V) 3. 晶体管放大电路如图8.3所示，已知U CC = 15 V ，R B =500 k Ω，R C = 5k Ω，R L =5k Ω，β=50。

（1）求静态工作点；（2）画出微变等效电路；（3）求电压放大倍数、输入电阻、输出电阻。

解：(1)30=-=BBECC B R U U I （μA ）5.1==B C I I β (mA)53.1)1(=+=B E I I β(mA) 5.7=⋅-=C C CC CE R I U U (V)167.126)1(300=++=Ebe I r β (K Ω)(2)(3)107//-=-=beLC u r R R A β167.1//≈=be B i r R R (K Ω) 5==C O R R (K Ω)4. 在上题图8.3的电路中，已知I C =1.5 mA ， U CC = 12V ，β=37.5，r be =1 k Ω，输出端开路，若要求u A= -150，求该电路的R B 和R C 值。

解：由于150//-=-=-=beC be L C u r Rr R R A ββ则4=C R (K Ω)Ω=⨯==-K I U R B CC B 30010401265. 如下图所示放大电路中，已知U CC = 12 V ，R B =240 k Ω， R C =3k Ω，R E1 =200Ω， R E2 =800Ω，硅三极管的β=40。

基本放大电路习题(含问题详解)

18放大电路如图13所示。已知图中Rb1=10kΩ，Rb2=2.5kΩ，Rc=2kΩ，Re=750Ω，RL=1.5kΩ，Rs=10kΩ，VCC=15V，β=150。设C1、C2、C3都可视为交流短路，用小信号模型分析法可计算
得电路的电压增益AV为_____。 A. -85.7 B. 78 C. 80 D. 60
则和RW之和Rb＝≈kΩ;
而若测UCEQ＝6V, 则Rc＝≈kΩ。
（2）若测得输入电压有效值 =5mV时，输出电压有
效值＝0.6V，则电压放大倍数＝≈。图4.3
若负载电阻RL值与RC相等，则带上负载后输出电压有效值＝＝V。
4、已知图4.3所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载
10 根据放大电路的组成原则，在下图5所示各电路中只有图_________具备放大条件。
A. a) B. b) C. c) D. d)
图5
11在下图6所示的各放大电路中，能实现正常放大的电路是_________。
图6
12在如图7所示射级偏置电路中，若上偏流电阻Rb1短路，则该电路中的三极管处于______。
用小信号模型可计算Ri为_________。A. 0.852kΩ B. 0.6kΩ C. 10kΩ D. 2.5kΩ
用小信号模型可计算Ro为_________。A. 2kΩ B. 1kΩ C. 1.5kΩ D. 2.5kΩ
19图14所示由PNP型锗三极管组成的共射放大电路的β=150，VCES=0.2V,用H参数小信号模型可求得电压放大倍数为________。 A. -158 B. 78 C. -180 D. 120
A.共射极输入特性 B.共射极输出特性 C.共极输入特性 D.共基极输出特性

基本放大电路习题(含答案)

基本放大电路习题（含答案）一、选择题A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定2在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是A.饱和失真B.截止失真C.交越失真D.频率失真3晶体三极管的关系式iE=f(uEB)|uCB代表三极管的A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4在由PNP晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是A．饱和失真B.截止失真C.交越失真D.频率失真5对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。

1).Rb减小时，输入电阻Ri2).Rb增大时，输出电阻Ro3).信号源内阻R增大时，输入电阻Ri4).负载电阻RL增大时，电压放大倍数|Au||Uo|U5).负载电阻RL减小时，输出电阻Ro6.有两个放大倍数相同、输入和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下测得A的输出电压小。

这说明A的A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小7．三极管的穿透电流ICEO是集-基反向饱和电流的倍.A.aB.1+βC.β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

如图2所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

如图3所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

A.放大区B.饱和区C.截止区图1图2图3图49如图4所示放大电路中，①若Rb=100kΩ，Rc=1.5kΩ，三极管的β=80，在静态时，该三极管处于_________；A.放大状态B.饱和状态C.截止状态D.倒置工作状态②集电极电阻Rc的作用是_________；A.放大电流B.调节IBQC.防止输出信号交流对地短路，把放大了的电流转换成电压D.调节ICQ③用直流电压表测得VCE≈VCC，可能是因为______；A.Rb开路B.RL短路C.Rc开路D.Rb过小④若VCC≈12V,Rc＝2kΩ,IC计算值为1mA，用直流电压表测得VCE＝8V，这说明_______；A.工作正常B.三极管c－e极间开路C.三极管b－e极间开路D.电容C2短路⑤当Rc、Rb的参数分别为_________时，该电路的静态工作点处在放大区，β=100；A.5.6kΩ,10kΩB.5.6kΩ,510kΩC.5.6kΩ,1MΩD.100kΩ,1MΩ⑥若仅当Rb增加时，VCEQ将______；若仅当Rc减小时，VCEQ将______；若仅当RL增加时，VCEQ将_____；若仅当β减小（换三极管）时，VCEQ将_____。

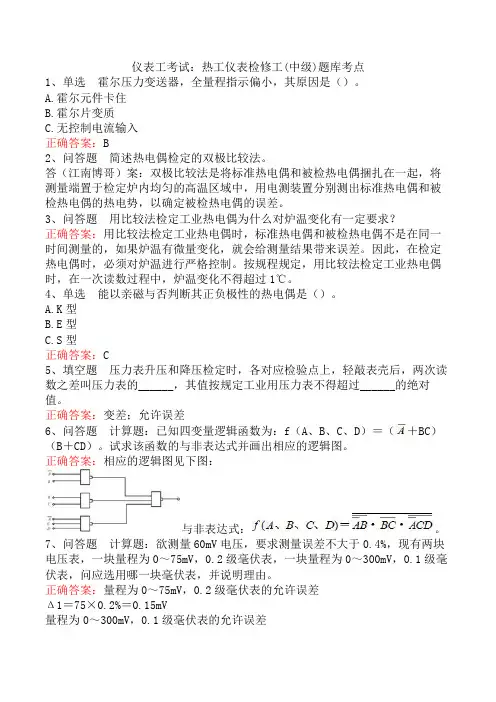

仪表工考试：热工仪表检修工(中级)题库考点

仪表工考试：热工仪表检修工(中级)题库考点1、单选霍尔压力变送器，全量程指示偏小，其原因是（）。

A.霍尔元件卡住B.霍尔片变质C.无控制电流输入正确答案：B2、问答题简述热电偶检定的双极比较法。

答（江南博哥）案：双极比较法是将标准热电偶和被检热电偶捆扎在一起，将测量端置于检定炉内均匀的高温区域中，用电测装置分别测出标准热电偶和被检热电偶的热电势，以确定被检热电偶的误差。

3、问答题用比较法检定工业热电偶为什么对炉温变化有一定要求？正确答案：用比较法检定工业热电偶时，标准热电偶和被检热电偶不是在同一时间测量的，如果炉温有微量变化，就会给测量结果带来误差。

因此，在检定热电偶时，必须对炉温进行严格控制。

按规程规定，用比较法检定工业热电偶时，在一次读数过程中，炉温变化不得超过1℃。

4、单选能以亲磁与否判断其正负极性的热电偶是（）。

A.K型B.E型C.S型正确答案：C5、填空题压力表升压和降压检定时，各对应检验点上，轻敲表壳后，两次读数之差叫压力表的______，其值按规定工业用压力表不得超过______的绝对值。

正确答案：变差；允许误差6、问答题计算题：已知四变量逻辑函数为：f（A、B、C、D）＝（＋BC）（B＋CD）。

试求该函数的与非表达式并画出相应的逻辑图。

正确答案：相应的逻辑图见下图：与非表达式：。

7、问答题计算题：欲测量60mV电压，要求测量误差不大于0.4%，现有两块电压表，一块量程为0～75mV，0.2级毫伏表，一块量程为0～300mV，0.1级毫伏表，问应选用哪一块毫伏表，并说明理由。

正确答案：量程为0～75mV，0.2级毫伏表的允许误差Δ1＝75×0.2%＝0.15mV量程为0～300mV，0.1级毫伏表的允许误差Δ2＝300×0.1%＝0.3mV而根据题意测量60mV电压的误差要求不大于Δ＝60×0.4%＝0.24mV应选用75mV，0.2级毫伏表。

8、单选电子电位差计测量桥路的稳压电流是保证仪表测量精确度的重要条件之一，要求环境温度在0—60℃范围内，每变化10℃输出电流变化不超过（）。

高二物理竞赛课件基本放大电路

IB的相反变化自动抑制IC的变化。
RB
调节原理
ICQ↑
IEQ↑
UEQ(=IEQRE)↑
RC
UCC RE
ICQ↓
IBQ ↓
UBEQ(= UBQ -UEQ)↓
工作点的计算：
I BQ
UCC U BE(on)
RB (1 )RE
ICQ I BQ
RE越大，调节作用越强，Q点越稳定。RE过大时，因UCEQ 过小会使Q点靠近饱和区。
2、输入信号必须加在b－e回路：uBE对iC灵敏控制作用，只有将信号加在发射结，才能得到有效放大。
3、合理通畅的直流和交流信号通路：一是保证稳定Q点，二是尽可能减少信号损耗。
二、直流偏置电路作用：在信号的变化范围内，晶体管处于正常放大状态。偏置电路提供一个适合的静态工作点Q。对偏置电路的要求是：
基本放大电路
基本放大电路
主要介绍以下内容：
放大器的组成原理和直流偏置电路放大器图解分析方法放大器的交流等效电路分析方法共集电极放大器和共基极放大器场效应管放大器放大器的级联
组成原理和直流偏置电路
晶体管的一个基本应用就是构成放大器。所谓放大，是在保持信号不失真的前提下，使其由小变大、由弱变强。其实质是放大器件的控制作用，是一种小变化控制大变化。基本放大器是指由一个晶体管构成的单级放大电路。
根据输入、输出回路公共端所接的电极不同，分为共射极、共集电极和共基极放大电路。
一、基本放大器的组成原理
电容：隔直流通交流，使放
C1 +
+
C2
+
RC
+
大器的直流偏置与信号源和负载相互隔离。
Rs

放大电路试题及答案

放大电路试题及答案一、选择题1. 放大电路的基本功能是什么？A. 信号的放大B. 信号的滤波C. 信号的调制D. 信号的解调答案：A2. 以下哪种放大电路不是基本的放大电路类型？A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 共阻放大电路答案：D二、填空题1. 放大电路的增益是指输出信号与______的比值。

答案：输入信号2. 理想运算放大器的输入电阻是______。

答案：无穷大三、简答题1. 简述共射放大电路的工作原理。

答案：共射放大电路是一种使用NPN或PNP晶体管的放大电路，其中发射极与输入信号相连，集电极与输出信号相连，基极用于控制晶体管的导电状态。

当基极电压增加时，晶体管导电能力增强，从而放大输入信号。

四、计算题1. 假设有一个共射放大电路，其晶体管的β值为100，输入信号电压为10mV，求输出信号电压。

答案：由于晶体管的β值为100，即电流增益为100，输入信号电流为10mV / V_BE（V_BE是晶体管的基极-发射极电压，通常为0.7V），则输出信号电流为100 * (10mV / 0.7V)。

假设集电极电阻为R_C，则输出信号电压为I_C * R_C，其中I_C是输出信号电流。

五、分析题1. 分析共集放大电路与共射放大电路在信号放大方面的主要差异。

答案：共集放大电路和共射放大电路的主要差异在于信号的放大方式和应用场景。

共集放大电路通常用于电压跟随器，其电压增益接近1，但电流增益较高，适用于电流放大。

而共射放大电路则具有较高的电压增益和较低的电流增益，适用于电压放大。

此外，共射放大电路的输入阻抗较高，输出阻抗较低，适合作为信号源或驱动后续电路。

基本放大电路的练习题及答案

基本放大电路的练习题及答案一、判断题1、(错误)根据功率放大电路中晶体管静态工作点在交流负载线上的位置不同，功率放大电路可分为两种。

2、(错误)电源电压为+12V 的OCL 电路，输出端的静态电压应该调整到6V 。

3、(正确)OTL 功率放大器输出端的静态电压应调整为电源电压的一半。

4．(错误)乙类功率放大器电源提供的功率与输出功率的大小无关。

二、选择题：（请将唯一正确选项的字母填入对应的括号内）1、根据功率放大电路中晶体管( A )在交流负载线上的位置不同，功率放大电路可分为3种。

A ．静态工作点B ．基极电流C ．集电极电压D ．集电极电流2、乙类功率放大器电源提供的功率( A )。

A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输出功率的大小无关D ．是一个设计者确定的恒定值3、甲类功率放大器电源提供的功率( D )。

A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输入功率的大小有关D ．是一个设计者确定的恒定值4、电源电压为+9V 的OCL 电路，输出端的静态电压应该调整到( D )V 。

A ．+9B ．一9C ．4．5D ．05、电源电压为12V 的OTL 电路，输出端的静态电压应该调整到( C )V 。

A ．12B ．9C ．6D ．0三、思考题1、按照静态工作点设置位置不同，可以将功率放大器的工作状态分为哪几种形式。

答：按照静态工作点设置位置不同，可以将功率放大器的工作状态可以分为甲类、乙类和甲乙类放大等形式。

2、什么是乙类互补对称功率放大电路？答：将静态工作点设置在放大区和截止区的交界处（BQ 0I =），静态时电流0CQ I ≈,在此工作状态下，输出信号只有输入信号的半个周期，另外半个周期被截止了。

在实际应用中，选用两个不同管型的三极管，在输入信号的正、负半周交替导通，然后在负载上合成一个完整的输出信号，称为乙类互补对称功率放大电路。

3、场效应管与晶体管的区别主要体现在哪几个方面？答：（1）场效应管是电压控制器件，它通过栅源电压来控制漏极电流；（2）场效应管的控制输入端电流极小，因此它的输入电阻（710～1510Ω）很大；（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于它不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。

基本放大电路计算题-考点

基本放大电路计算题-考点————————————————————————————————作者：————————————————————————————————日期：第6章-基本放大电路-填空题：1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。

2．三极管的偏置情况为发射结正向偏置，集电结正向偏置时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的。

（输入电阻高）4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的。

（输出电阻低）5．常用的静态工作点稳定的电路为分压式偏置放大电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的。

（静态工作点）7．三极管放大电路静态分析就是要计算静态工作点，即计算、、三个值。

（I B、I C、U CE）8．共集放大电路（射极输出器）的极是输入、输出回路公共端。

（集电极）9．共集放大电路（射极输出器）是因为信号从极输出而得名。

（发射极）10．射极输出器又称为电压跟随器，是因为其电压放大倍数。

（电压放大倍数接近于1）11．画放大电路的直流通路时，电路中的电容应。

（断开）12．画放大电路的交流通路时，电路中的电容应。

（短路）13．若静态工作点选得过高，容易产生失真。

（饱和）14．若静态工作点选得过低，容易产生失真。

（截止）15．放大电路有交流信号时的状态称为。

（动态）16．当时，放大电路的工作状态称为静态。

（输入信号为零）17．当时，放大电路的工作状态称为动态。

（输入信号不为零）18．放大电路的静态分析方法有、。

（估算法、图解法）19．放大电路的动态分析方法有微变等效电路法、图解法。

20．放大电路输出信号的能量来自。

（直流电源）二、计算题：1、共射放大电路中，U CC=12V，三极管的电流放大系数β=40，r be=1KΩ，R B=300KΩ，R C=4KΩ，R L=4K Ω。

求（1）接入负载电阻R L前、后的电压放大倍数；（2）输入电阻r i输出电阻r o解：（1）接入负载电阻R L前：A u= -βR C/r be= -40×4/1= -160接入负载电阻R L后：A u= -β(R C// R L) /r be= -40×(4//4)/1= -80（2）输入电阻r i= r be=1KΩ输出电阻r o = R C=4KΩ2、在共发射极基本交流放大电路中，已知U CC = 12V，R C = 4 kΩ，R L = 4 kΩ，R B = 300 kΩ，r be=1K Ω，β=37.5 试求：（1）放大电路的静态值（2）试求电压放大倍数A u。

多级放大电路知识点

多级放大电路知识点一、知识概述《多级放大电路知识点》①基本定义：多级放大电路呢，就是好几个单级放大电路串起来工作的电路。

简单说就是把微弱的小信号通过好几个放大步骤变得很强很大的电路。

②重要程度：在电子学学科里那可是相当重要的。

很多电子设备需要把信号从很小放大很多倍才能用，像收音机接收很微弱的信号要变成能让人听到的声音就得靠多级放大电路。

③前置知识：首先得了解单级放大电路的一些基础知识，像三极管怎么工作，什么是放大倍数这些概念得先明白。

还有电路里的基本元件，电阻、电容这些东西的特性也得知道。

④应用价值：实际应用太多了。

就说手机吧，接收到基站的微弱信号要放大好多级才能让你正常打电话、上网。

还有在音响设备里，把唱片或者蓝牙传来的小信号放大到能推动大喇叭发声，多级放大电路就在默默发挥作用。

二、知识体系①知识图谱：它在模拟电子技术这个大的知识体系里面算是比较核心的一部分了。

和其他的像电源电路、滤波电路这些都是平级繁荣关系，但是很多时候，比如在一个完整的信号处理设备里，多级放大电路后面可能接着滤波电路这些。

②关联知识：和单级放大电路那肯定息息相关了，是在单级的基础上搭建的。

还和反馈电路有点关系，有时候多级放大电路会用到反馈电路来稳定它的放大倍数之类的。

③重难点分析：掌握难度主要在于每一级之间的耦合方式。

这就像是把一个个单独的环节连接起来，不同的耦合方式有不同的优缺点。

关键点是要理解怎么设置各级的放大倍数和输入输出电阻这些参数。

④考点分析：在考试里挺重要的。

考查方式可能是让你计算多级放大电路的总放大倍数，或者给你一些现象，比如放大后的信号失真了，让你分析可能是哪一级的问题。

三、详细讲解【理论概念类】①概念辨析：多级放大电路核心就是把多个单级放大电路组合起来。

就像一群人接力跑一样，第一级先把信号稍微放大一点，然后传给下一级，下一级再接着放大。

而且每一级周围还有些电阻电容等元件来配合它工作。

②特征分析：它的主要特点就是可以把信号放得很大。

模拟电路基础知识点

模拟电路基础知识点一、知识概述《模拟电路基础知识点》①基本定义：模拟电路啊，简单说就是处理模拟信号的电路。

模拟信号呢，就像咱们生活中那些连续变化的量，像是温度啊、声音啊，它们不是一跳一跳、离散的，而是平滑变化的。

②重要程度：在电子学科里，模拟电路可是基础中的基础。

几乎所有的电子产品，像收音机、电视机、手机等里面都有模拟电路的影子。

要是不懂模拟电路，后面那些复杂的电子线路可就别想弄明白了。

③前置知识：需要先掌握一点基本的电学知识，像电压、电流、电阻这些概念。

知道欧姆定律那是更好了。

就好比盖楼得先打好地基，掌握这些前置知识，才能更好地理解模拟电路的各种神奇之处。

④应用价值：模拟电路在现实生活中的应用超级多。

比如音频放大器，能把手机或者电脑里那小小的音量信号放大，这样我们就能听到响亮的声音。

再比如传感器电路，把环境里像温度、光线这些模拟量变成电信号再进行处理。

二、知识体系①知识图谱：模拟电路是电子学这个大树干里很粗壮的一根树枝。

它和数字电路等其他知识一起构成了整个电子技术的框架。

②关联知识：和电路分析基础关系很近，像是电路的基本定律啊，在模拟电路分析中经常用到。

和半导体物理也有联系，毕竟很多模拟电路元件都是半导体材料做的。

③重难点分析：掌握难度有点大。

其中的关键点在于理解各种元件的特性，像晶体管的放大作用。

我刚开始学的时候就很头疼这些元件的特性，感觉就像要记住一堆脾气古怪的人的喜好一样。

④考点分析：在电子相关的考试里很重要。

考查方式可多了，有时候让你分析一个简单模拟电路的电压放大倍数，有时候让你设计一个小的模拟电路满足给定的条件。

就像一场考验你对模拟电路掌控能力的考验。

三、详细讲解（这是理论概念类）①概念辨析：模拟电路核心概念就是处理模拟信号的电路。

模拟信号是连续变化的，和数字信号不同。

打个比方，数字信号是一个一个台阶，模拟信号是平滑的坡道。

②特征分析：主要特点就是能处理连续变化的信号，而且电路里的电压、电流等也都是连续变化的。

放大电路计算题

放大电路计算题练习题3一、计算分析题（每题1分）1. 图示硅三极管放大电路中，V CC =30V ，R C =10kΏ，R E =2.4 kΏ，R B =1MΏ,β=80，BEQ U =0.7V Ω=200'bb r ,各电容对交流的容抗近似为零，试：（1）求静态工作点参数I BQ ，，I CQ 、U CEQ 。

(2）若输入幅度为0。

1V 的正弦波，求输出电压u o1、u o2的幅值,并指出u o1、u o2与u i 的相位关系；（3）求输入电阻R i 和输出电阻R o1、R o2.图号3226解:（1）Ak k VV R R U V I E B BE CC BQ μβ5.244.28110007.030)1(=Ω⨯+Ω-=++-=mA A I I BQ CQ 96.15.2480=⨯==μβV k k mA V R R I V U E C CQ CC CEQ 7.5)4.210(96.130)(=Ω+Ω⨯-=+-≈（2） Ω≈⨯+Ω=++=k mAmVI U r r E T bb be 3.196.12681200)1(Q 'β 当从u o1输出时，放大电路为共射组态，故输出电压u o1与输入电压u i 反相，且1.44.2813.11080)1(11-=Ω⨯+ΩΩ⨯-=++-==k k k R r R u u A E be C i o u ββV V A U U u im om 41.01.41.011=⨯=⨯=[][]Ω≈Ω⨯+ΩΩ=++=k k k M R r R R E be B i 6414.2813.1//1)1(//βΩ=≈k R R C o 101当从u o2输出时，放大电路为共集组态，故输出电压u o2与输入电压u i 同相,且99.04.2813.14.281)1()1(122≈Ω⨯+ΩΩ⨯=+++==k k k R r R u u A E be E o u ββ 或 12≈u A VV A U U u im om 099.099.01.022=⨯=⨯=Ω≈ΩΩ=+=16813.1//4.21//2k k r R R be E o β 输入电阻不变，为164k Ω计算的最后结果数字：I CQ =1.96mA ， I BQ =24。

电路分析基础重要考点

电路分析基础重要考点电路分析基础重要考点第一章电路的基本规律电路变量关联参考方向功率计算基尔霍夫定律KCLKVL电路等效Y形与Δ形等效电压源模型与电流源模型的等效变换通常会将理想电流源作理想电压源处理运算放大器（重要但不常考）理想运算放大器重要性质第二章电阻电路分析电路分析方法2b法和支路法（不常用）回路法和网孔法步骤：特殊电路问题电路中含理想电流源支路将电流源以理想电压源情况处理电路中含受控源尽可能地选择已知或者待求的支路为连支电路中的受控源可看作理想电源一样进行处理已知电路选为连枝节点法步骤特殊电路问题电路中含受控源电路中的受控源可看作理想电源一样进行处理电路中的实际电压源可等效为实际电流源进行处理电路中两节点间含有理想电压源支路可等效为电流源进行处理选择无伴电压源的一端为参考点，另一端的节点电压等于该电源电压电路定理齐次定理和叠加定理实质：响应和激励的关系只适用于线性电路齐次定理叠加定理应用叠加定理求解电路的步骤替代定理实质：二端电路和激励的关系等效电源定理戴维南定理开路电压的计算根据电压定义网孔法、节点法（KVL/KCL) 等效电阻R的计算利用电阻串并联的等效关系（独立源置零，受控源保留）短路电流法外加电源法（求出电路端口的伏安关系）诺顿定理具体与戴维南定理类似最大功率传输特勒根定理&互易定理详见课本虽然不常考，但在此默默放上一道例题（期中...印象深刻）第三章动态电路基本动态原件电容电感定义&串并联关系一阶电路路分析（本章重点！）求解初始值换路定律方法步骤三要素公式法（重点）求解步骤确定初始值y(0+)——确定稳态值y(∞)——求时间常数τ全响应的分解全响应由电路的初始储能和t≥0时时外加激励共同作用而产生的响应，叫全响应电路特征零输入响应&零状态响应对于零输入和零状态响应可以统一用三要素公式求解，更容易记忆（@于跃老师补充）零输入响应当外加激励为零, 仅由动态元件初始储能所引起的响应（电流和电压）,称为动态电路的零输入响应求解步骤零状态响应电路的初始储能为零，仅由激励引起的响应叫零状态响应求解步骤暂态响应&稳态响应暂态响应式中第一项为齐次微分方程的通解，是按指数规律衰减的，最终将衰减为零变化的快慢取决于电路（动态元件）自身的结构和参数稳态响应式中第二项Us随时间的增长稳定存在，它是非齐次方程的特解，其解的函数形式一般与输入信号的函数形式相同受输入（电源）的制约阶跃函数和阶跃响应阶跃函数实质上起开关/起始的作用阶跃响应满足齐次定理和叠加定理第四章正弦稳态分析（期末重点）正弦量（了解概念）三要素振幅（峰值）角频率相位（角）周期&频率初相其他相位差任意两个同频率的正弦量间相位角之差称为相位差有效值一个周期量和一个直流量，分别作用于同一电阻，如果经过一个周期的时间产生相等的热量，则这个周期量的有效值等于这个直流量的大小正弦量的有效值相量法实质是利用正弦量和复数的关系，将微分方程化为代数方程有关复数运算正弦量与相量对应相量图（选填题很重要）参考相量如果画几个同频率正弦量的相量图时，可选择某一相量作为参考相量先画出，再根据其它正弦量与参考相量的相位差画出其它相量参考相量的位置可根据需要任意选择，习惯上常选初相为零度的相量作为参考相量一般：串联电路选电流，并联电路选电压注意同频率的正弦量才能表示在同一个相量图中反时针旋转为正幅角，顺时针旋转为负幅角电路定理、电路定理均适用做题时电流电压常用极坐标形式，阻抗（导纳）一般用代数形式阻抗&导纳阻抗定义容抗&感抗导纳定义容纳&感纳二者关系串并联与电阻&电导类似正弦稳态电路的功率瞬时功率第一项是瞬时功率的平均值，为电路中所有电阻元件消耗的和第二项是两倍于激励角频率而变化的正弦量，为电路中动态元件吸收与释放能量的瞬时速率有功功率&无功功率视在功率功率因素复功率最大功率传输共轭匹配条件模匹配条件耦合电感和变压器（不常考，建议了解）耦合电感概念自感系数&互感系数耦合系数kk=1即为全耦合耦合电感的伏安关系磁通相助耦合电感磁通相消耦合电感伏安关系中的正负号自感电压取正还是取负，取决于本电感的参考方向是否关联。

高考物理部分电路欧姆定律解题技巧(超强)及练习题(含答案)及解析

高考物理部分电路欧姆定律解题技巧(超强)及练习题(含答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图，竖直平面内放着两根间距L = 1m 、电阻不计的足够长平行金属板M 、N ，两板间接一阻值R= 2Ω的电阻，N 板上有一小孔Q ，在金属板M 、N 及CD 上方有垂直纸面向里的磁感应强度B 0= 1T 的有界匀强磁场，N 板右侧区域KL 上、下部分分别充满方向垂直纸面向外和向里的匀强磁场，磁感应强度大小分别为B 1=3T 和B 2=2T ．有一质量M = 0.2kg 、电阻r =1Ω的金属棒搭在MN 之间并与MN 良好接触，用输出功率恒定的电动机拉着金属棒竖直向上运动，当金属棒达最大速度时，在与Q 等高并靠近M 板的P 点静止释放一个比荷的正离子，经电场加速后，以v =200m/s 的速度从Q 点垂直于N 板边界射入右侧区域．不计离子重力，忽略电流产生的磁场，取g=．求：（1）金属棒达最大速度时，电阻R 两端电压U ；（2）电动机的输出功率P ；（3）离子从Q 点进入右侧磁场后恰好不会回到N 板，Q 点距分界线高h 等于多少．【答案】（1）2V （2）9W （3）21.210m -⨯ 【解析】试题分析：（1）离子从P 运动到Q ，由动能定理：①解得R 两端电压② （2）电路的电流③安培力④受力平衡⑤由闭合电路欧姆定律⑥感应电动势⑦ 功率⑧联立②-⑧式解得：电动机功率⑨(3)如图所示，设离子恰好不会回到N板时，对应的离子在上、下区域的运动半径分别为和,圆心的连线与N板的夹角为φ．在磁场中，由⑩解得运动半径为11在磁场中，由12解得运动半径为13由几何关系得1415解⑩--15得:16考点：带电粒子在匀强磁场中的运动.2．两根材料相同的均匀直导线a和b串联在电路上，a长为，b长为。

（1）若沿长度方向的电势随位置的变化规律如图所示，求：①a、b两导线内电场强度大小之比；②a、b两导线横截面积之比。

第2章+基本放大电路(含图解法)

第2章基本放大电路
《模拟电子技术基础》
2.2.2 设置静态工作点的必要性
一、静态工作点 (Quiescent Point)
放大电路没有输入信号时的工作状态称为静态。
输入电压ui为零时，晶体管各极的电流、b-e间的电压、管压降称为静态工作点Q，记作IBQ、 ICQ（IEQ）、 UBEQ、 UCEQ。
第2章基本放大电路
五、非线性失真
非线性失真产生的原因
《模拟电子技术基础》
由于晶体管输入特性的非线性，当b-e间加正弦波信号电压时，基极电流的变化不是正弦波。
非线性失真系数
D ( A2 )2 ( A3 )2
A1
A1
第2章基本放大电路
《模拟电子技术基础》
六、最大不失真输出电压
在输出波形没有明显失真情况下放大电路能够提供给负载的最大输出电压(或最大输出电流)可用峰-峰值 (UOPP、IOPP)表示，或有效值表示(Uom 、Iom)。
VBB越大，
UBEQ取不同的值所引起的IBQ 的误差越小。
列晶体管输入、输出回路方程，将UBEQ作为已知条件，令ICQ＝βIBQ，可估算出静态工作点。
第2章基本放大电路
《模拟电子技术基础》
二、阻容耦合共射放大电路的直流通路和交流通路
直流通路
bc e
I
＝VCC－U
BQ
Rb
BEQ
ICQ IBQ
4.晶体管三种基本放大电路各有什么特点？如何根据它们的特点组成派生电路？
第2章基本放大电路
《模拟电子技术基础》
§2.1 放大的概念与放大电路的性能指标
2.1.1 放大的概念 2.1.2 放大电路的性能指标
第2章基本放大电路

基本放大电路例题分析

12 0.7
30μA
377
则 ICQ=βIBQ = 500.03 =1.5（mA）
UCEQ= VCC－ICQRc
IBQ
=12－1.56 =3V
11
2、电压放大倍数Au、Aus
画出小信号等效电路。
Au
U o U i
Ib Rc // rbe Ib
RL
Rc // rbe
RL
rbe
200
（1
）26
三极管工作在放大区三极管工作在饱和区
8
（1）Rb =100k， RC=1k
IB
VCC
U BE Rb
＝12－0.7 100
0.11mA
IB<IBS 三极管工作在放大区
（2）Rb =40k， RC=1k
IB
VCC
U BE Rb
＝12－0.7 40
0.28mA
IB>IBS 三极管工作在饱和区
9
例3 电路如图所示。
图解法常用于波形失真问题旳分析和电路输出幅度旳估算。其中作交流负载线又是该措施旳关键。
交流负载线旳作法：在已知Q时，求出P点（V'CC，0）
V'CC =UCEQ+ICQR'L 连接Q、P点，即得到交流负载线。
比较交流负载线上UCEQ点两侧线段旳长短，可得到电路旳输出幅度Uom，并可判断出先出现什么失真。若UCEQ点左侧线段短，即(UCEQ－UCES)值小，为饱和失真；若UCEQ点右侧线段短，即(V'CC－UCEQ)值小，则为截止失真。
求得ICQ为： ICQ
VCC UCES Rc RL
12 0.7 62
1.414（mA）
