箱式变频无负压供水设备工作原理

箱式变频无负压供水设备工作原理

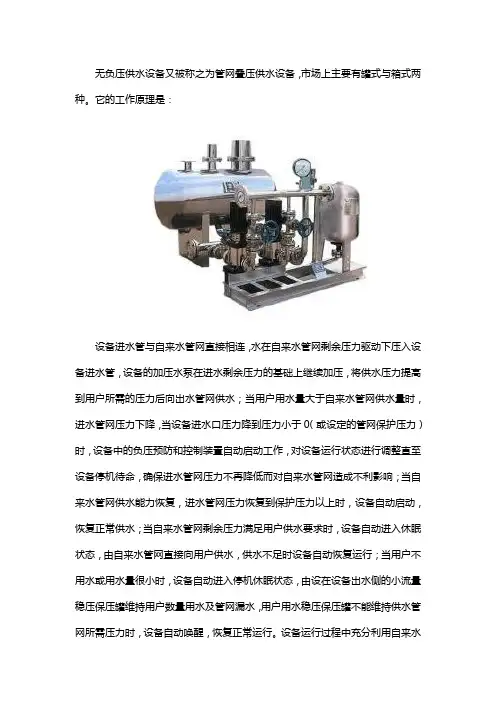

智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。

智能型箱泵一体化泵功能特点

1、保持恒压压力

智能型箱式泵站实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到适合的位置，并启动增压装置通过多点取水，进行加压，知道进水口压力口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。

2、高度自动化

系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

3、卫生-过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。

4、叠压运行，节省费用

系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。-如市政管网有一定的压力，运行是只需在市政压力基础上补压即可。与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸取的功率较小。及恩呢该效果十分显著。-系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清洗、消毒等工作。故进一步降低了运行费用。

5、反冲洗功能-系智能型箱式泵站具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产生污垢，保证用户用水洁净。

智能型箱泵一体化泵站示意图

箱式无负压供水设备是在组合式不锈钢水箱和变频恒压供水的基础上开发研制的，并加装防负压、防倒流、防水质恶化等控制装置。该设备与普通的变频供水设备和无负压供水设备相比，具有节能显著、噪音低、占少、可靠性高等优点，是目前最先进的供水模式。箱式无负压供水设备能够和市政管网串接，确保对市政管网不产生负压，在用水高峰期间，通过微机控制变频调节水泵能将密闭水箱中的水增压，避免了因市政管网供给不足的用户所需给水的流量。

箱式无负压供水设备是在原有的变频恒压供水设备与无负压供水设备基础上升级开发而来的第七代品，它由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备。以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。采用微机控制变频泵以一恒定的转数运行利用自来水原有的压力能确保用户所需要的压力恒定。具有节能、环保、噪音低、供水压力恒定等优点。

主要技术指标增压压力范围、流量和节能指标，均高于国内其他报道的产品，且结构设计具新颖性，总体水平达到国内领先，国际先进水平，因此，在市场上具有极大的竞争优势。归纳的说，智能化箱式无负压供水设备设备主要特点是保护管网压力、调节峰值用水，节能、安全、环保、供水高品质(解决了二次供水污染)和低噪音。

随着二次供水加压技术的发展，箱式无负压供水设备从根本上解决了这些问题。据“供水设备推广中心”的资料显示，箱式无负压供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大节约土建投资。

箱式无负压供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。供水户在20－2000户。日供水量在20－50000m3，供水高度达150米，即50层楼房。

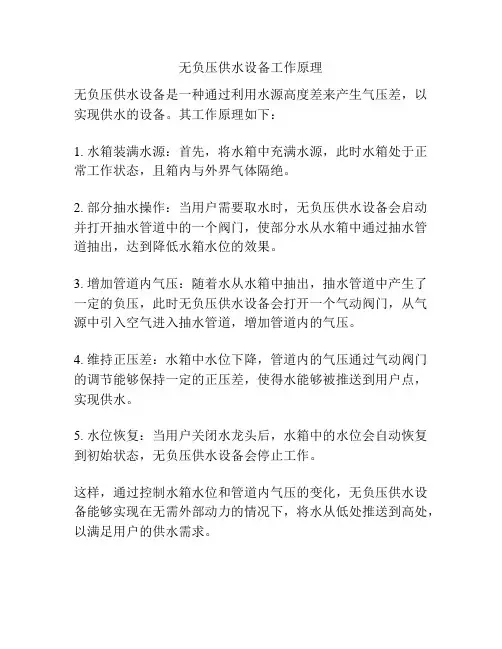

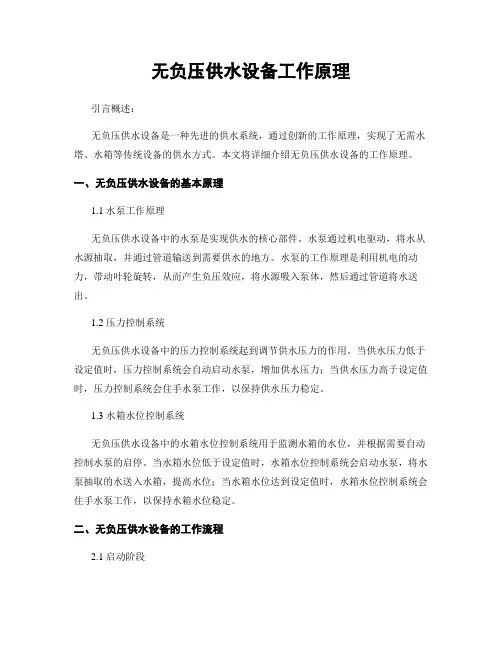

箱式无负压供水设备工作原理

当公共供水管网≤0.2Mpa时(可自由设定0.2—0.4Mpa)无负压装置关闭，无负压进水装置打开，由水箱供水，反之当公共供水管网压力≥0.2Mpa时，延时10分钟(时间可调整)无负压装置打开无负压进水装置关闭，由公共供水管网供水。无负压水箱内存储的水通过智能控制每6小时循环一次确保水质新鲜、纯净。

箱式无负压供水设备的变频泵以一定的转速运行，利用自来水原有的压力实现叠加能确保用户所需的压力和压力恒定。无负压水箱变频泵的进水口与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压在无负压装置起停的同时无负压进水装置会做出与无负装置相反的动作。

自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开由水箱供水。当水箱液位低至一定程度时，无负压进水装置自动关闭，设备自动停机，复电时自动投入运行。

箱式无负压供水设备具体说明

智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。

1.保证管网压力：调节峰值用水，水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于一定液位时，再打开电磁阀从管网中放水，此时保证取水口一定的压力。此措施一可以避开高峰用水，起调峰作用，二是避免了普通水箱的零压力泄水，对管网压力是一个很好的保护作用。

2.配置独特：“供水设备推广中心”所介绍的设备，都是引领供水设备发展的前沿，均采用
