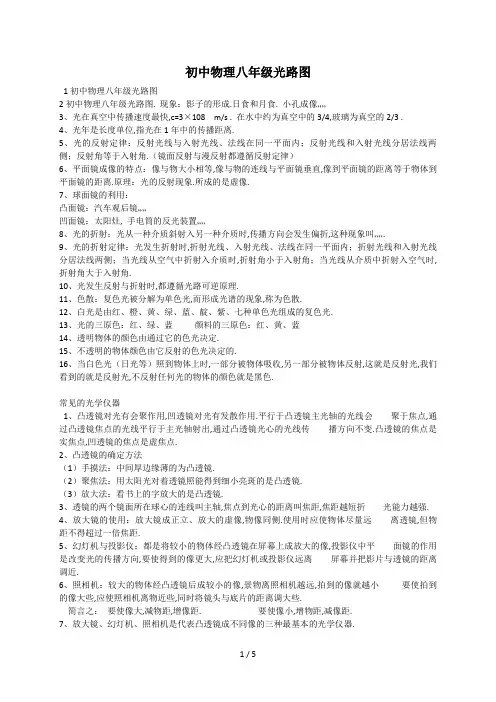

物理光路图专题
一、作图类型
1、光的直线传播:同种均匀介质(小孔成像;视野;影子)。
2、光的反射:另一种介质表面(反射图;平面镜成像)。
3、光的折射:进入另一种介质(折射图;折射成像;玻璃砖;三棱镜)。
二、作图注意
1、要用铅笔借助直尺、量角器、圆规等工具作图。
2、光线要带箭头,光线与光线之间要连接好,不要断开。
3、是实际光线画实线,不是实际光线画虚线。别漏了垂直符号。
三、分类解析

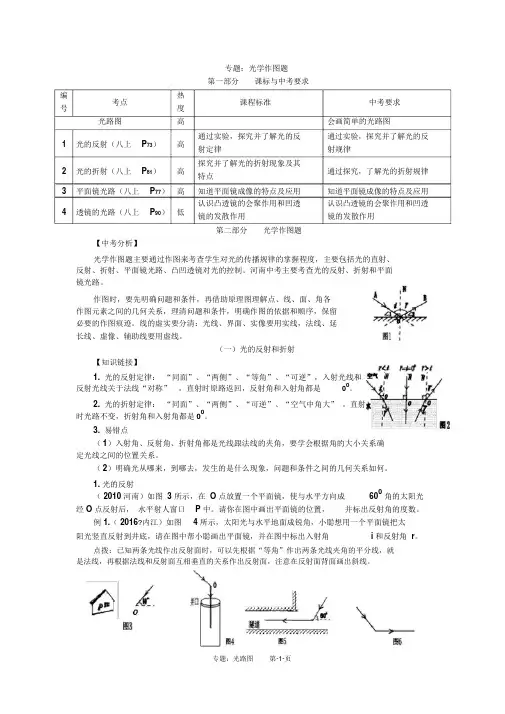

1、反射折射问题
作光的反射或折射光路图时,应先在入射点作出法线(虚线),然后根据
反射角与入射角或折射角与入射角的关系作出光线。
反射利用法线的两个性质:入射光线与反射光线夹角的角平分线;垂直于
反射面。
折射把握两角的一个要诀:空气中的角总是大于水或玻璃中的角。
(1)已知反射面(分界面)、入射光线求作反射光线或折射光线(一线一面求一线);已知入射光线反射光线求作反射面(已知两线求一面)
例:作出下列各图的入射光线(或反射光线、镜面、折射光线)并标出入射角、反射角或折射角。
(2)已知入射光线上一点和反射光线上一点求作入射点或入射光线反射光
线(已知两点求两线)——参见平面镜成像
例:如图,由发光点S发出的光射到水面上,
同时发生反射和折射,反射光线经过A点,试在图中
画出入射光线,反射光线和折射光线
(3)潜望镜与自行车尾灯
例:如果一束光水平射入潜望镜镜口,
它将经过怎样的路径射出?画出光路图
如果一束光水平射向自行车尾灯,它将
沿怎样的路径传出?画出光路图
(4)玻璃砖与三棱镜
一束光分别射向一块玻璃砖和三棱镜。画出这束光进入和离开这两者后的径迹(注意标出法线)
2、成像问题
◎平面镜成像
物、像关于平面镜对称;
平面镜是物点和像点连线的垂直平分线;
反射角等于入射角,法线是反射光线和入射光线夹角的角平分线,且法线与镜面垂直,平面镜成像时,所有反射光线的反向延长线一定经过镜后的像。
(1)求作平面镜所成的像(注意:虚线,
对称,垂直符号,字母)
例:根据平面镜成像特点画出镜中的
像(或镜前的物体)。
(2)找像的位置
例:如图,AO,BO'为点光源S射向平面镜的两条入射光线,请在图中标
出点光源S和S'的位置。
有一束光通过A点射到镜面,反射后过光源S的成像光路图B点,请画出入射光线和反射光线。
如图1所示,S’为点光源S在平面镜MN中的像,SA为光源S发出的一条光线,请画出平面镜MN,并完成光线SA的光路。
精析:本题关键是根据平面镜成像的对称性,即像
与物体的连线与平面镜垂直,像与物体到镜面的距离相
等,连接SS’并作其中垂线就是平面镜的位置(如图2
所示),其它问题迎刃而解。答案如图2所示。

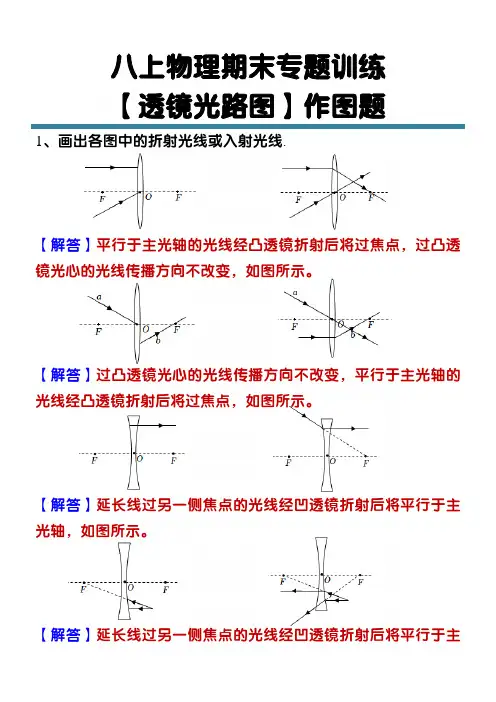

3、透镜光路图
熟练掌握三条光线:过光心的光线光路不变;平行于主光轴的光线会聚于焦点;过焦点的光线平行射出
例:完成下列各透镜的光路
4、综合题
(1)小明用平面镜将一束太阳光反射
到竖井中(如图)。请在图上作出平
面镜的位置,并标出镜面与水平面夹
角的度数。
(2)在下图方框中填入适当的透镜,并完成光路
(3)下面两图都是时钟在平面镜中成的像,它们的实际时间是甲:________;乙:________。
(4)如图是束光在空气与某种透明物质界面上发生
反射和折射现象,图中________为分界面;界面的_____ 边是空气;∠________为入射角;∠________为反射角;
