江苏大学螺旋千斤顶大作业
千斤顶大作业指导书
1. 螺旋千斤顶作业任务书学生班别学号成绩设计完成日期：年月日指导教师：一、题目：设计螺旋千斤顶原始数据二、工作要求：1. 总装配图一张。
2. 计算说明书一份。
螺旋千斤顶作业指导书一、作业目的1. 熟悉螺旋千斤顶的工作原理，设计与计算的方法；2. 运用所学的知识解决设计中所遇到的具体实际问题，培养独立工作能力，以及初步学会综合运用所学知识，解决材料的选择，强度计算和刚度计算，制造工艺与装配工艺等方面的问题。
3. 熟悉有关设计资料，学会查阅手册和运用国家标准。
二、螺旋千斤顶的设计千斤顶一般由底座1，螺杆4、螺母5、托杯10，手柄7等零件所组成（见图1—1）。
螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。
设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造工艺决定的，必要时才进行强度验算。
设计的原始数据是；最大起重量Q（KN）和最大提升高度l（mm）。
螺旋千斤顶的设计步骤如下：1. 螺杆的设计与计算（1）螺杆螺纹类型的选择螺纹有矩（方）形、梯形与锯齿形，常用的是梯形螺纹。
梯形螺纹牙型为等腰梯形，牙形角α=300，梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按GB5796.1—86的规定。
（2）选取螺杆材料螺杆材料常用Q235、Q275、40、45、55等。
（3）确定螺杆直径按耐磨性条件确定螺杆中径d2。
求出d2后，按标准选取相应公称直径d、螺距t及其它尺寸。
（4）自锁验算自锁条件是λ≤φv式中：λ为螺纹中径处升角；φv为摩擦角（非矩形螺纹应为当量摩擦角φv=tg-1f v，为保证自锁，螺纹中径处升角至少要比摩擦角小1°。
即φv－λ≥l°（5）结构（见图1—2）螺杆上端用于支承托杯10并在其中插装手柄7，因此需要加大直径。
手柄孔径dk的大小根据手柄直径dp 决定，d k ≥dp 十0.5mm 。
为了便于切制螺纹，螺纹上端应设有退刀槽。
螺旋千斤顶大作业说明书

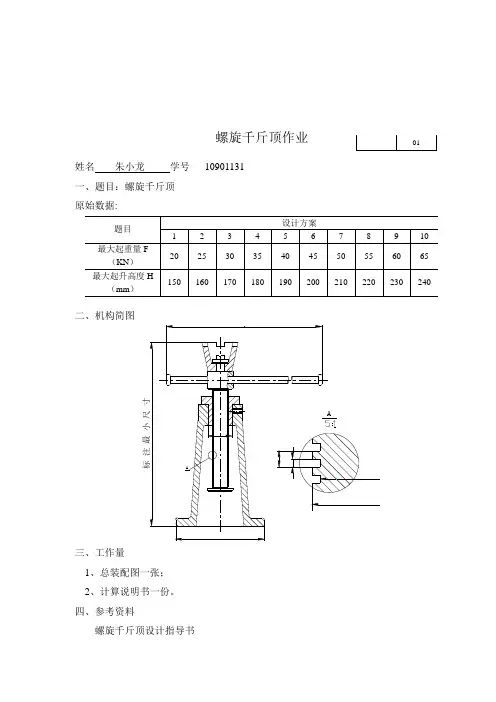

螺旋千斤顶作业姓名 朱小龙 学号 10901131 一、题目：螺旋千斤顶 原始数据:二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
四、参考资料螺旋千斤顶设计指导书1目录一、螺杆的设计与计算 (3)1．螺纹的牙型 (3)2．螺杆的材料 (3)3．螺杆直径 (4)4．自锁验算 (4)5．螺杆结构 (4)6．螺杆的强度校核 (5)二、螺母的设计与计算 (5)1．材料 (5)2．螺纹圈数Z与高度H (5)3．螺母其它尺寸 (6)4．螺母与底座的配合 (7)三、螺杆稳定性验算 (7)四、托杯的设计与计算 (7)五、手柄设计与计算 (9)1．材料 (9)2．手柄长度L (9)p3．手柄直径d (9)p4．手柄结构 (9)六、底座设计 (10)七、千斤顶的效率 (11)螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重F=50KN、最大升起高度H=200mm。
螺旋千斤顶的设计步骤如下：1、螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，螺纹的径向间隙很小，在计算强度时不考虑。
（2）螺杆的材料选用45号钢,查【1】表3-2。
原始数据F=50KN H=200mm配合选H8/h8螺杆材料选45号钢螺纹牙危险截面的抗剪强度条件为：[]τπτ≤=ZFb d 1; 螺纹牙危险截面的抗弯强度条件为：[]b 21b Z b d Fl6σπσ≤=;均符合条件。
Z 取8考虑到退刀槽的影响，实际螺纹圈数为Z ’＝Z ＋1.5=9.5螺母高H ’＝Z ’P=76mm（3）螺母其它尺寸 螺母其它尺寸见图。
其中d D )8.1~6.1(==62.4~70.2mm,取D=65mm ；D D )4.1~3.1(1==84.5~91mm ，取1D =86mm ；3'H a ==25.33,取a=26mm.螺母高76mm其它尺寸如图口和沟纹。
为了防止托杯从螺杆端部脱落，在螺杆上端应装置挡板。
(整理)螺旋千斤顶作业机械设计课程设计大作业
计算及说明结果螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重F=60KN 、最大升起高度H=230mm 。
螺旋千斤顶的设计步骤如下：1.螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。
（2）螺杆的材料 选用Q255——《现代工程材料成型与机械制造基础》 孙康宁 P80（3）螺杆直径螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺纹栓联接的计算公式估算出螺纹内径，即：[]σπF2.5d 1≥查式中螺杆的屈服极限σs=255MPa ，由于Q235是塑性材料，取安全因数n=2，得许用压应力[]σ=127.5MPa ，取整数[]σ=130MPa 。
——《材料力学》 王世斌 亢一澜 P19、P28将上述数据带入得螺杆的直径为d1≥0.02764m ，取d 1=30mm 。
根据经验公式4p d1=，得P=7.5mm 。
参考梯形螺纹标准，螺纹牙型高h=2p，得h=3.75mm 。
d 圆整为整数后，取p d d1-==38-7.5=30.5mm 。
（4）自锁验算在考虑众多因素后，实际应满足的自锁条件为： 原始数据 F=60KN H=230mm配合选H8/h8螺杆的材料选Q255螺杆直径取30.5mm1-'≤ρψ由)(/np tan d 2πψ= n=1，p=7.5mm ，d 2=2h2d 1+⨯=32.375mm得tan ψ=0.07373——《机械原理与机械设计》 张策 P38 当量摩擦角ρ'=arctanμ，在有润滑油情况下μ=0.1，得1-'ρ=4.574验证结束，左边小于右边，达到自锁条件。
——《机械原理与机械设计》 张策 P71 （5）结构 手柄孔径dK根据手柄直径p d 决定，mm 5.0d d p k +≈。
根据后面手柄部分的计算得到p d =26mm ，所以k d =26.5mm 。
螺旋千斤顶大作业

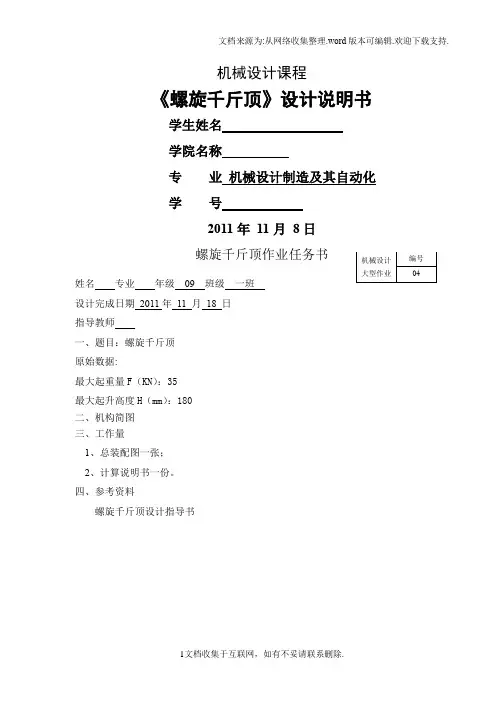

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.机械设计课程《螺旋千斤顶》设计说明书学生姓名学院名称专业机械设计制造及其自动化学号2011年11月8日螺旋千斤顶作业任务书姓名专业年级09 班级一班设计完成日期2011年11 月18 日指导教师一、题目：螺旋千斤顶原始数据:最大起重量F（KN）：35最大起升高度H（mm）：180二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
四、参考资料螺旋千斤顶设计指导书目录一、设计目的1、熟悉螺旋千斤顶的工作原理和设计与计算的方法；2、运用所学的知识解决设计中所遇到的具体实际问题，培养学生独立工作能力，以及初步学会综合运用所学知识解决材料的选择、强度和刚度计算、制造与装配工艺等方面的问题；3、熟悉有关设计资料，学会查阅手册和运用国家标准。
二、设计要求一、螺杆的设计与计算……………………………………………………………4-61. 螺杆的牙型 (4)2. 螺杆的材料 (4)3. 螺纹的直径 (4)4. 自锁验算 (4)5. 螺杆的结构 (5)6. 螺杆的强度校核 (6)二、螺母的设计与计算 (6)1. 螺母的材料 (6)2. 螺纹圈数Z和螺母高度H’ (6)3. 螺母其它尺寸 (6)4. 螺母与底座的配合 (6)三、螺杆稳定性验算 (7)四、托杯的设计与计算 (7)五、手柄的设计于计算 (8)1. 手柄的材料 (8)2. 手柄长度L (8)p3. 手柄直径d (8)p4. 结构 (8)六、底座设计 (9)七、千斤顶的效率 (9)得tan ψ=0.07357。
ψ=4.20767︒——《机械原理与机械设计》 张策 P389由当量摩擦角arctan ρμ'=，在有润滑油情况下μ=0.1，得1-'ρ=4.7106。
得'ρψ≤——《机械原理与机械设计》 张策 P389验证结束，达到自锁条件。
5、螺杆的结构螺杆上端用于支承托杯和在其中插装手柄，因此需加大直径，根据后续托杯计算可确定加大后的直径为24mm 。
螺旋千斤顶机械设计大作业福大
一、目的：1、熟悉螺旋千斤顶的工作原理与设计方法；2、初步学会综合、运用所学过的知识，解决实际问题，培养独立工作能力;3、熟悉有关设计资料，学会查手册。
二、题目及方案：设计一个螺旋千斤顶，要求满足以下原始数据：装订位置(4)验算螺杆的稳定性稳定条件：F cr /F > 3.5〜5 其中临界载荷嘉=空,岸1)2千斤顶一端固定，一端自由，则卩=2 ,5 | g4E =2.06 x10 MPa，\ = ------64H由|=hi+H‘+^2 ；h i=(1.8~2)d i，取中间值1.9，人=1.94 = 1.9汉29 = 55.1mm，取整得 h1 = 56mmH可由螺母的设计计算得出。
则可算出螺杆长度：H 丨=0 +H + 旦=56+220+H/2=301mm,22 5 4则有F c^L-=3.14^2.0^10^3-1^ 34=367.5KN, (田)264^(2 沢301)2所以F C^=367^=7.067>5，满足要求。
F 523•螺母的设计计算(1)根据耐磨性定出螺母的高度HH > FPQhlp]梯形螺纹工作咼度h=0.5p=0.5X 6mm=3.0mm由《机械设计》表5-12得钢-青铜滑动螺旋副低速下的许用压力[p]=18 〜25MPa取[p]=20MPa,FcrF=7.067 > 5满足稳定性条件装订位置FP 52KN 乂6H >----------- = =0.050m=50.0mm取H=50mmnd2h[ p]兀汉33汉3.0 汉20M旋合圈数u二H/P=50/6=8.33<10满足条件。
校核© = H/d2=50/33=1.52.在1.2〜2.5之间，满足条件。
(2)校核螺纹牙的剪切强度剪切强度1 = ―F—兰k】，弯曲强度CT b = 3Fh2兰匕]n Dbu K Db u螺母大径D=37mm螺纹牙根厚度b=0.634p=0.634X 6mm=3.804mm取b=4mm螺纹工作咼度h=0.5P=0.5X6mm3.0mm ,则剪切强度：T - F= --------------------------- =13.43MPa<[叮=30〜40MPa冗Dbu 3.14 江37 汉4 汇8.33弯曲强度：3Fh ^52^ 3.0 仆r】% —2 = 2一 30.22MPa <[ % ]=40 〜Pb u 3.14 汉37 汉4 汉8.3360MPa螺纹牙满足强度要求。
螺旋千斤顶设计大作业
螺旋千斤顶设计任务书学生姓名陈嵩专业年级10级车辆工程设计题目：设计螺旋千斤顶设计条件：1、最大起重量F = 40 kN；2、最大升距H =190 mm。
设计工作量：1、绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；2、编写设计计算说明书一份。
指导教师签名：2012年月螺旋千斤顶设计计算说明书院系工程技术学院专业年级2010级车辆工程设计者陈嵩指导教师李华英成绩2012年12月13日目录1．螺杆的设计与计算 (2)1.1螺杆螺纹类型的选择 (2)1.2选取螺杆材料 (2)1.3确定螺杆直径 (2)1.4自锁验算 (3)1.5结构 (3)1.6螺杆强度校核 (5)1.7螺杆的稳定性计算 (6)2. 螺母设计与计算 (7)2.1选取螺母材料 (7)2.2确定螺母高度H 及螺纹工作圈数u (7)2.3校核螺纹牙强度 (8)2.4结构要求 (9)3. 托杯的设计与计算 (9)4. 手柄设计与计算 (11)4.1手柄材料 (11)4.2手柄长度Lp (11)4.3手柄直径dp (12)4.4结构 (12)5. 底座设计 (13)如图1-2，则有退刀槽宽度1.5P=10.5mmD13=(1.7~1.9)d=68~76mm，取D13=70mm (1.4~1.6)d=56~64mm，取1.5d即60mm H+H'=190+56=246mm(H'为后面计算得）螺钉外径0.25d=10mm挡圈外径d+(6~10)=46~50mm 1.5P=10.5mm D13=70mm 1.5d=60mm H+H'=246mm根据GB/T891-1986，选取挡圈GB/T891 B50， 公称直径D=50mm ，H=5mm根据GB/T68-2000，选取螺钉GB/T68 M6×16， 螺纹规格d =M6，公称长度l =16mm1.6 螺杆强度校核对受力较大的螺杆应根据第四强度理论校核螺杆的强度。
机械设计课程大作业(螺旋千斤顶说明书)
机械设计课程作业设计说明书题目：螺旋传动设计班级：学号：姓名：目录1设计题目 (2)2、螺纹、螺杆、螺母设计 (2)3、耐磨性计算 (2)4、自锁性校核 (3)5、螺杆强度校核 (3)6、螺母螺纹牙强度校核 (3)7、螺杆的稳定性校核 (4)8、螺母外径及凸缘设计 (5)9、手柄设计 (5)10、............................................................................底座设计611、................................................ 其余各部分尺寸及参数（符号见参考书）612、.................................................................... 螺旋千斤顶的效率613、............................................................................参考资料71、设计题目螺旋千斤顶已知条件：起重量Q=37.5KN最大起重高度H=200mm手柄操作力P=200N2、螺纹、螺杆、螺母设计本千斤顶设计采用单头左旋梯形螺纹传动，单头螺纹相比多头螺纹具有较好的自锁性能，且便于加工，左旋符合操作习惯。
由于螺杆承受载荷较大，而且是小截面，故选用45 号钢，调质处理。
查参考文献得(T s=355MPa, d b=600MPa，S=4,[P] =20MPa=剖分式螺母不适用于此，所以选用整体式螺母。
由于千斤顶属于低速重载的情况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAI10Fe3 查参考文献得[]=35MPa[ ]b=50MPa托杯和底座均采用HT250材料3、耐磨性计算选用梯形螺纹。
由参考文献查得 1.2 ~ 2.5，取=2.0。
机械设计课程大作业(螺旋千斤顶说明书)
机械设计课程作业设计说明书题目：螺旋传动设计班级：学号：姓名：目录1、设计题目 (2)2、螺纹、螺杆、螺母设计 (2)3、耐磨性计算 (2)4、自锁性校核 (3)5、螺杆强度校核 (3)6、螺母螺纹牙强度校核 (4)7、螺杆的稳定性校核 (5)8、螺母外径及凸缘设计 (6)9、手柄设计 (6)10、底座设计 (7)11、其余各部分尺寸及参数（符号见参考书） (7)12、螺旋千斤顶的效率 (8)13、参考资料 (8)1、设计题目螺旋千斤顶已知条件：起重量Q=37.5KN ，最大起重高度H=200mm ，手柄操作力P=200N 。
2、螺纹、螺杆、螺母设计本千斤顶设计采用单头左旋梯形螺纹传动，单头螺纹相比多头螺纹具有较好的自锁性能，且便于加工，左旋符合操作习惯。
由于螺杆承受载荷较大，而且是小截面，故选用45号钢，调质处理。
查参考文献得σs=355MPa, σb =600MPa ，S=4，［P ］=20MPa 。
剖分式螺母不适用于此，所以选用整体式螺母。
由于千斤顶属于低速重载的情况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe3。
查参考文献得［τ］=35MPa ，b δ［］=50MPa 。
托杯和底座均采用HT250材料。
3、耐磨性计算查参考文献得[p]=18~25MPa ，取[p]=20MPa 。
按耐磨性条件选择螺纹中径，选用梯形螺纹。
由参考文献查得5.2~2.1=ψ，取 ψ=2.0。
由耐磨性条件公式：[]20.8p Qd ≥ψ式中 2d ——螺杆中径，mm; Q ——螺旋的轴向力，37.5KN ；ψ——引入系数，ψ=2.0 ;[p]——材料的许用压力，20MPa;代入数值后有224.5d mm ≥。
查参考文献，优先选用第一系列，取公称直径d=28mm ，螺距P=8mm ，中径d2=25.5mm ，小径d1=22.5mm ，内螺纹大径D4=28.5mm 。
精编螺旋千斤顶大作业任务书及设计指导书资料
姓名专业年级班级设计完成日期年月日指导教师一、题目：螺旋千斤顶二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
（注：将任务书置于计算说明书首页）四、参考资料螺旋千斤顶设计指导书螺旋千斤顶设计指导书一、设计目的1、熟悉螺旋千斤顶的工作原理和设计与计算的方法；2、运用所学的知识解决设计中所遇到的具体实际问题，培养学生独立工作能力，以及初步学会综合运用所学知识解决材料的选择、强度和刚度计算、制造与装配工艺等方面的问题；3、熟悉有关设计资料，学会查阅手册和运用国家标准。
二、螺旋千斤顶的设计螺旋千斤顶装配图如图1所示，其主要零件有螺杆、螺母、托杯、手柄和底座。
扳动手柄可使螺杆在固定螺母中旋转，从而将托杯上的重物举起或放落。
托杯手柄螺母螺杆底座图1设计时，某些零件的主要尺寸是通过理论计算确定的，有些尺寸则是根据经验关系或制造工艺决定的。
附属零件多靠经验和手册决定，必要时才进行强度计算。
设计的原始数据是：最大起重量F（kN）和最大起升高度H（mm）。
螺旋千斤顶的设计步骤如下：1、螺杆的设计与计算1）螺纹牙型螺纹的牙型有矩形、梯形、锯齿形和三角形，千斤顶常用矩形螺纹。
为了获得必要的精度又便于加工，矩形螺纹常靠内径对中，其配合可选为H8/h8～H11/h11。
螺纹的径向间隙很小，在强度计算时不予考虑。
2）材料 螺杆的材料常用Q255、35、45钢等3）螺纹直径 螺杆工作时，同时受压力和转矩的作用，因此它的计算可近似按紧螺栓连接的计算公式求出螺纹内径，即][3.141σπFd ⨯≥式中][σ为螺杆许用压应力，可查阅教材或手册。
对于矩形螺纹，先根据经验公式求得螺距P 的近似值41dP ＝，然后参照梯形螺纹标准确定P 值。
螺纹牙高度2Ph ＝，故螺杆直径P d d +=1，d 圆整为整数后，取P d d －=1。
对于非矩形螺纹，直径d 与螺距P 应按标准选取。
4）自锁验算 理论上自锁条件为'ρψ≤，式中ψ为螺纹中径处升角；'ρ为当量摩擦角。
大作业——千斤顶
三.任务
装配图1张(1：1) 说明书1份
四.设计过程
(一)、结构分析 1.组成 2.工作原理 3.结构特点 采用螺母固定，螺杆转动并作上下直线运动 设置托杯，并开设沟槽 选用滑动螺旋、梯形螺纹 螺杆头部粗大，螺杆下部设挡圈
(二)、材料选用 材料要求： 螺杆螺母应具有足够强度、良好耐磨性及工艺性 螺杆：钢 螺母：青铜或铸铁
对青铜螺母取[σb]=40～60MPa。
L=(D-D2)/2
6.螺母悬置段强度计算 求螺母外径D3
强度条件为
ca 232 Q A23W T1T2
近似为
ca
(1.2~1.3)Q 4(D23 D2)
对直径D4：D4=(1.3~1.4 D3 凸缘高度a:a=H/3
Q
T1
7.螺母凸缘的强度计算 挤压强度条件
(三)、设计计算
1.螺纹副耐磨性计算 耐磨性条件为:
p
Q πd 2 hu
QP πd 2 hH
p
令φ=H/d2(H为螺母高度，且H=uP)， 代入上式可得
d2
QP πhφ[p]
式中 p──工作压强(MPa); Q──轴向工作载荷(N)； d2──螺纹中径(mm)；
h──螺纹工作高度(mm)， 对矩形、梯形螺纹， h=0.5P(P为螺距)； 对锯齿形螺纹，h=0.75P；
2.校核自锁性
自锁条件为
v
式中 ψv──螺纹副当量摩擦角，
ψv = arctgfv =arctg(f/cosβ)。 β牙恻角
3.螺杆强度校核
强度条件
ca 232 4d Q 1 2231d T 6 1 312
式中 [σ]——螺杆材料的许用应力(MPa)， 有[σ]= σs/3～5。
螺旋千斤顶课程设计
《机械设计课程作业任务书》题目：螺旋千斤顶起重量Q= 27.5 KN 起重高度H= 180 mm 手柄操作力P= 250 N作业任务：1 、设计计算说明书一份2 、设计装配图一张（1:1 ）学院：班级：姓名：学号：完成日期：指导教师评分目录1、设计题目 ........................... 错.. 误!未定义书签。
2、螺旋千斤顶总功能 ................... 错. 误!未定义书签。
3、设计任务与要求 ..................... 错. 误!未定义书签。
4、螺旋千斤顶的工作原理与结构原理图 ... 错误!未定义书签。
5、螺旋千斤顶结构尺寸设计 .............................. 2..5.1 螺杆的设计...................... 错. 误!未定义书签。
5.2 螺纹类型和精度的选择............ 错. 误!未定义书签。
5.3 螺旋千斤顶设计及计算............................. 3..5.3.1 螺杆和螺母的计算 .............................. 4..5.3.1.1 螺旋副的计算............................... 4..5.3.1.2 螺杆的计算6...5.3.1.3 螺母的计算7...5.3.2 托杯设计9...5.3.3 底座设计1..0.5.3.4 手柄的设计1..0.5.3.5 螺旋千斤顶的效率1..1参考文献机械原理与设计课程设计》1、设计题目设计螺旋千斤顶已知条件: 起重量Q=27.5KN ，起重高度H=180mm ，人手作用力P=250N2、螺旋千斤顶总功能按螺旋传动原理，利用螺杆和螺母组成的螺旋副来实现传动。
将回转运动转变为直运动，并传递运动和动力。
从而实现将一定重量的物体提升一定的高度的功能。
3、设计任务与要求设计任务1、千斤顶最大起重量为40KN2、工作行程L=200mm ，单臂操作3、作出结构原理、结构简图4、绘制系统装配图，画3#装配图一张5、编写设计说明书要求1、设计螺杆要求校核耐磨性、自锁性；校核螺纹工作圈数、螺杆强度和稳定性2、设计螺母要求校核螺母螺纹牙强度3、底座和托杯要求满足一定的强度4、机构应具有良好的传力性5、绘制系统装配图，画3#装配图一张4、螺旋千斤顶的工作原理与结构原理图如左图为一螺旋千斤顶的结构型式，各零件的名称如图所示。
螺旋千斤顶大作业
螺杆稳定性条件为
式中， 为螺杆稳定性计算安全因数； 为螺杆稳定性安全因数（ ）, 为螺杆的临界载荷。
先计算螺杆的长细比
其中，长度系数
螺杆最大受压长度
螺杆危险截面惯性半径
所以，
对于 淬火钢
进而可得
由于 螺杆稳定性安全因数 =2.5~4
所以螺杆稳定性合格。
4.托杯的设计与计算：
（1）材料：选用Q235碳钢,模锻制造。
底部与螺杆的接触面间有相对滑动。为了避免过快磨损，一方面需
要润滑，另一方面要限制接触面间的压力，取其许用压力为
由此可确定托杯直径
=60.57(mm)
取 mm
5.手柄的设计与计算:
(1) 材料：Q235碳钢
(2)手柄长度 ：扳动手柄的转矩 必须克服螺纹副的螺纹力矩 和螺杆与托杯间的摩擦力矩 ，即
则
式中，K为施加于手柄上的臂力 ，为满足大多数人的使用，设计中取K取 。
=131.04( )
式中， 。
所以，手柄计算长度满足
=966.45mm
考虑到螺杆头部尺寸及手握长度的影响，手柄实际长度为
=1096.95mm
不应超过千斤顶的最小高度，所以所以将手柄实际长度改为 ，另外加套筒，套筒长800mm。
（3）手柄直径：
式中， 为材料的许用弯曲应力，对于Q235的手柄，
所以，
取
螺旋千斤顶的设计步骤如下：
1.螺杆的设计与计算：
（1）螺纹的牙型
选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。
（2）螺杆的材料
选用45钢
（3）螺杆的直径
螺杆工作时，同时受压力和转矩的作用，因此它的计算可近似按紧螺栓连接的计算公式求出螺纹内径，即
千斤顶大作业教案
b
结 构 草 图
螺杆结构
插手柄 底部轴端挡圈 退刀槽 螺杆开孔处的强度校核
Qmax 2M t d6
max
4 Qmax 3 d 52 4
其他零部件的设计计算
6.螺母悬置段强度计算 求螺母外径
所有的载荷最终汇集到了 图中的A面上，A面承受着 拉应力和扭转应力，应该 用第四强度理论校核：
希望选择耐磨性好，摩擦系数较小的材料以达到省 力的目的，青铜是螺母比较理想的材料；
需要支撑起比较大的重量，对于螺杆的抗压，稳定 提出要求，故经过淬火处理的钢是螺杆的理想材料；
传动系统结构设计
选 择 螺 旋 副 的 参 数
●●螺纹副耐磨性计算
☆耐磨性条件为：
Q p πd 2 hu QP p πd 2 hH
ca
(1.2 ~ 1.3)Q 4 (D D )
2 3 2
●●对直径D4：D4=(1.3~1.4 D3
凸缘高度a:a=H /3
7.螺母凸缘的强度计算
☆接触面挤压强度计算
πD3
ca
Q
2 2 ( D 4 D3 ) 4
p
D3
(D4-D3)/4
☆凸缘根部弯曲强度计算
3.机器结构初步设计——绘制草图
4.主要传动和运动参数设计计算 5.传动系统结构设计
6.其他零部件的设计计算
千斤顶
工作原理
结 构 草 图
传动系统结构设计
1. 选择螺纹类型
本题目设计的是传力螺旋，故选择应用较广的梯形 螺纹。
2.选择滑动螺旋副的材料
题目中要求起重重量，属于较高载荷，手动升降， 属于低速，
i
u 2 确定
螺旋千斤顶大作业
目录一、目的 (3)二、题目及方案 (3)三、受力简图 (3)四、设计进行步骤 (4)五、参考文献 (6)一．目的1． 熟悉螺旋千斤顶的工作原理与设计方法；2． 初步学会综合、运用所学过的知识，解决实际问题，培养独立工作能力； 3． 熟悉有关设计资料，学会查手册。
二．题目螺旋千斤顶原始数据如下：(按学号尾数)项目设计方案 12 3 4 5 6 7 8 9 10 最大起重量F （KN ） 40 45 48 50 52 55 60 62 65 70 最大起重高度H ’（mm ） 180 190 200 210 220 230 240 250 260 270 手柄施加力Fp （N ）200200200200200200200200200200设计方案：最大起重量F=62KN最大起重高度H ’=250 mm 手柄施加力Fp=200N三．受力简图：Lp ：手柄有效长度； T ：施于手柄的力矩；T 1：克服螺纹副中的摩擦力矩；T 2：克服托杯与支承面间的摩擦力矩。
T 2h 1H'HFFT 1T 轴力图扭矩图托杯LpFp四．设计进行步骤及注意事项：已知条件：最大载荷 F=62KN 最大升距 H ’=250mm 手柄施加力 Fp=200N一． 选择螺杆和螺母的材料分析：起重螺旋为传力螺旋，主要特点是要承受较大的轴向力，传动速度较低。
通常要求自锁，采用滑动螺旋，螺杆材料应具有较高的耐磨性，螺母本身作为支撑，所以螺母材料除要求较高的强度外，还应有较好的减磨性和耐磨性。
因此螺杆材料选45钢，螺母材料选用锡青铜，材料 牌号：ZCuSn10Pb1 。
二． 螺杆的设计计算（1） 螺杆材料选用45钢，螺纹类型选择梯形，右旋单线。
（2） 螺杆的小径d1d 1≥1.25][Fσ 由教材表5-8取45号钢的屈服极限s σ=480MPa取安全系数S=4 许用应力[σ] = Ss σ=120MPa F=62KN 代入得d1≥ 28.41mm10.7441.2841===d P参考梯形螺纹标准，取P=7mm（3）选择标准螺距P 及公称直径（螺杆大径）d 、螺杆小径1d 、中径22D d =内螺纹大径（螺母）4D 、内螺纹小径（螺母）1D<查附表得（机械制图p365 附表4 梯形螺纹）：>螺杆螺距 7=p mm公称直径（螺杆大径） 40=d mm （51.351=+=p d d ，圆整后本应取38，但经验算螺杆的稳定性后，d 要取40mm ）螺杆小径 321=d mm中径 5.3622==D d mm内螺纹大径（螺母） 414=D mm内螺纹小径（螺母） 331=D mmF=62KN H ’=250mm Fp=200N螺杆材料选45钢 P= 7mm d=40mm1d =32mm 2d =36.5mm（螺母： 4D =41mm 1D =33mm ）（4）、验算自锁性：Ψ≤Φv （Ψ—螺纹升角；Φv —当量摩擦角） 由教材p97 表5-12查得钢-青铜摩擦系数f=0.08~0.10，取值f=0.08β=2α=230︒=︒15 ψ=arctan(d2Pπ)=︒7.3 (教材P64式5-1) Φv=arctan βcos f=︒1.5 (教材P97式5-46) 因为︒7.3<︒1.5 即Ψ≤Φv 故满足自锁条件（5）、验算螺杆的稳定性I =64d 41π=64324⨯πmm 4=51472mm 4h 1=2p d =2⨯29mm=58mml=h 1+H ’+H/2=58+250+47/2=331.5mm F cr =22)l (EI μπ=252)5.3312(514721006.2⨯⨯⨯⨯π=237.9KN F cr /F=3.8 因为3.5<3.8，故满足稳定性要求。
螺旋千斤顶大作业
姓名于方津专业机制年级 13 班级设计完成日期 2015 年 10 月 11 日指导教师一、题目：螺旋千斤顶二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
（注：将任务书置于计算说明书首页）四、参考资料螺旋千斤顶设计指导书螺旋千斤顶设计说明书设计及说明结果螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重量F=55KN、最大升起高度H=220mm。
螺旋千斤顶的设计步骤如下：1.螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。
（2）螺杆的材料选用45钢（3）螺杆的直径螺杆工作时，同时受压力和转矩的作用，因此它的计算可近似按紧螺栓连接的计算公式求出螺纹内径，即][3.141σπFd⨯≥其中：螺杆许用应力SSσσ=][查阅资料得：45号钢屈服极限取安全系数于是，螺纹内径满足： =螺距mm参考矩形螺纹标准，取P=6mm进而确定螺纹的工作高度32==Ph mm螺纹大径 mm圆整后，取 d=34mm因此，mm原始数据F=55KNH=220mm配合选H8/h8螺杆材料选45钢P=6mmh =3mmd=34mm(4) 自锁验算：当量摩擦角 2cosarctan'αμρ=由于螺杆和螺母的材料分别取45钢和锡青铜，因此取 0.10(0.08~0.10)μ=又因为矩形螺纹牙顶角 0α=所以， 0.10'arctan5.7110cos2ρ==螺纹中径mm螺纹中径升角 =ψarctan2d npπ=arctan =°满足 1'-≤ρψ因此，满足自锁条件，自锁可靠。
(5) 螺杆结构：螺杆上端用于支撑托杯和在其中插装手柄，因此需加大直径，其结构见图1。
图1mmmmψ=° 满足自锁条件手柄孔径kd根据手柄直径pd决定，0.5k pd d≈+（后面给出）。
为了便于切制螺纹，螺纹上端切有退刀槽，退刀槽的直径比1d小0.5mm，宽度为=⨯=9mm。
螺旋千斤顶大作业任务书及设计指导书
螺旋千斤顶作业任务书姓名 专业 年级 班级设计完成日期 年 月 日 指导教师一、题目：螺旋千斤顶二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
（注：将任务书置于计算说明书首页）四、参考资料螺旋千斤顶设计指导书螺旋千斤顶设计指导书一、设计目的1、熟悉螺旋千斤顶的工作原理和设计与计算的方法；2、运用所学的知识解决设计中所遇到的具体实际问题，培养学生独立工作能力，以及初步学会综合运用所学知识解决材料的选择、强度和刚度计算、制造与装配工艺等方面的问题；3、熟悉有关设计资料，学会查阅手册和运用国家标准。
二、螺旋千斤顶的设计螺旋千斤顶装配图如图1所示，其主要零件有螺杆、螺母、托杯、手柄和底座。
扳动手柄可使螺杆在固定螺母中旋转，从而将托杯上的重物举起或放落。
托杯手柄螺母螺杆底座图1设计时，某些零件的主要尺寸是通过理论计算确定的，有些尺寸则是根据经验关系或制造工艺决定的。
附属零件多靠经验和手册决定，必要时才进行强度计算。
设计的原始数据是：最大起重量F（kN）和最大起升高度H（mm）。
螺旋千斤顶的设计步骤如下：1、螺杆的设计与计算1）螺纹牙型螺纹的牙型有矩形、梯形、锯齿形和三角形，千斤顶常用矩形螺纹。
为了获得必要的精度又便于加工，矩形螺纹常靠内径对中，其配合可选为H8/h8～H11/h11。
螺纹的径向间隙很小，在强度计算时不予考虑。
2）材料 螺杆的材料常用Q255、35、45钢等3）螺纹直径 螺杆工作时，同时受压力和转矩的作用，因此它的计算可近似按紧螺栓连接的计算公式求出螺纹内径，即][3.141σπFd ⨯≥式中][σ为螺杆许用压应力，可查阅教材或手册。
对于矩形螺纹，先根据经验公式求得螺距P 的近似值41dP ＝，然后参照梯形螺纹标准确定P 值。
螺纹牙高度2Ph ＝，故螺杆直径P d d +=1，d 圆整为整数后，取P d d －=1。
对于非矩形螺纹，直径d 与螺距P 应按标准选取。
4）自锁验算 理论上自锁条件为'ρψ≤，式中ψ为螺纹中径处升角；'ρ为当量摩擦角。
