二极管参数符号及意思
二极管及三极管电路符号大全
二极管及三极管符号大全图二极管符号参数二极管符号意义CT---势垒电容Cj---结极间电容,表示在二极管两端加规定偏压下,锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数;在测试电流下,稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流正向测试电流;锗检波二极管在规定的正向电压VF下,通过极间的电流；硅整流管;硅堆在规定的使用条件下,在正弦半波中允许连续通过的最大工作电流平均值,硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IFAV---正向平均电流IFMIM---正向峰值电流正向最大电流;在额定功率下,允许通过二极管的最大正向脉冲电流;发光二极管极限电流;IH---恒定电流;维持电流;Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流浪涌电流Io---整流电流;在特定线路中规定频率和规定电压条件下所通过的工作电流IFov---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IRAV---反向平均电流IRIn---反向直流电流反向漏电流;在测反向特性时,给定的反向电流；硅堆在正弦半波电阻性负载电路中,加反向电压规定值时,所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下,产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流;IRM---反向峰值电流IRR---晶闸管反向重复平均电流IDR---晶闸管断态平均重复电流IRRM---反向重复峰值电流IRSM---反向不重复峰值电流反向浪涌电流Irp---反向恢复电流Iz---稳定电压电流反向测试电流;测试反向电参数时,给定的反向电流Izk---稳压管膝点电流IOM---最大正向整流电流;在规定条件下,能承受的正向最大瞬时电流；在电阻性负荷的正弦半波整流电路中允许连续通过锗检波二极管的最大工作电流IZSM---稳压二极管浪涌电流IZM---最大稳压电流;在最大耗散功率下稳压二极管允许通过的电流iF---正向总瞬时电流iR---反向总瞬时电流ir---反向恢复电流Iop---工作电流Is---稳流二极管稳定电流f---频率n---电容变化指数；电容比Q---优值品质因素δvz---稳压管电压漂移di/dt---通态电流临界上升率dv/dt---通态电压临界上升率PB---承受脉冲烧毁功率PFTAV---正向导通平均耗散功率PFTM---正向峰值耗散功率PFT---正向导通总瞬时耗散功率Pd---耗散功率PG---门极平均功率PGM---门极峰值功率PC---控制极平均功率或集电极耗散功率Pi---输入功率PK---最大开关功率PM---额定功率;硅二极管结温不高于150度所能承受的最大功率PMP---最大漏过脉冲功率PMS---最大承受脉冲功率Po---输出功率PR---反向浪涌功率Ptot---总耗散功率Pomax---最大输出功率Psc---连续输出功率PSM---不重复浪涌功率PZM---最大耗散功率;在给定使用条件下,稳压二极管允许承受的最大功率RFr---正向微分电阻;在正向导通时,电流随电压指数的增加,呈现明显的非线性特性;在某一正向电压下,电压增加微小量△V,正向电流相应增加△I,则△V/△I称微分电阻RBB---双基极晶体管的基极间电阻RE---射频电阻RL---负载电阻Rsrs----串联电阻Rth----热阻Rthja----结到环境的热阻Rzru---动态电阻Rthjc---结到壳的热阻rδ---衰减电阻rth---瞬态电阻Ta---环境温度Tc---壳温td---延迟时间tf---下降时间tfr---正向恢复时间tg---电路换向关断时间tgt---门极控制极开通时间Tj---结温Tjm---最高结温ton---开通时间toff---关断时间tr---上升时间trr---反向恢复时间ts---存储时间tstg---温度补偿二极管的贮成温度a---温度系数λp---发光峰值波长△λ---光谱半宽度η---单结晶体管分压比或效率VB---反向峰值击穿电压Vc---整流输入电压VB2B1---基极间电压VBE10---发射极与第一基极反向电压VEB---饱和压降VFM---最大正向压降正向峰值电压VF---正向压降正向直流电压△VF---正向压降差VDRM---断态重复峰值电压VGT---门极触发电压VGD---门极不触发电压VGFM---门极正向峰值电压VGRM---门极反向峰值电压VFAV---正向平均电压Vo---交流输入电压VOM---最大输出平均电压Vop---工作电压Vn---中心电压Vp---峰点电压VR---反向工作电压反向直流电压VRM---反向峰值电压最高测试电压VBR---击穿电压Vth---阀电压门限电压VRRM---反向重复峰值电压反向浪涌电压VRWM---反向工作峰值电压Vv---谷点电压Vz---稳定电压△Vz---稳压范围电压增量Vs---通向电压信号电压或稳流管稳定电流电压av---电压温度系数Vk---膝点电压稳流二极管VL---极限电压CT---势垒电容Cj---结极间电容,表示在二极管两端加规定偏压下,锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数;在测试电流下,稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流正向测试电流;锗检波二极管在规定的正向电压VF下,通过极间的电流；硅整流管;硅堆在规定的使用条件下,在正弦半波中允许连续通过的最大工作电流平均值,硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IFAV---正向平均电流IFMIM---正向峰值电流正向最大电流;在额定功率下,允许通过二极管的最大正向脉冲电流;发光二极管极限电流;IH---恒定电流;维持电流;Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流浪涌电流Io---整流电流;在特定线路中规定频率和规定电压条件下所通过的工作电流IFov---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IRAV---反向平均电流IRIn---反向直流电流反向漏电流;在测反向特性时,给定的反向电流；硅堆在正弦半波电阻性负载电路中,加反向电压规定值时,所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下,产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流;IRM---反向峰值电流IRR---晶闸管反向重复平均电流IDR---晶闸管断态平均重复电流IRRM---反向重复峰值电流IRSM---反向不重复峰值电流反向浪涌电流Irp---反向恢复电流Iz---稳定电压电流反向测试电流;测试反向电参数时,给定的反向电流Izk---稳压管膝点电流IOM---最大正向整流电流;在规定条件下,能承受的正向最大瞬时电流；在电阻性负荷的正弦半波整流电路中允许连续通过锗检波二极管的最大工作电流IZSM---稳压二极管浪涌电流IZM---最大稳压电流;在最大耗散功率下稳压二极管允许通过的电流iF---正向总瞬时电流iR---反向总瞬时电流ir---反向恢复电流Iop---工作电流Is---稳流二极管稳定电流f---频率n---电容变化指数；电容比Q---优值品质因素δvz---稳压管电压漂移di/dt---通态电流临界上升率dv/dt---通态电压临界上升率。
二极管的主要参数
二极管的主要参数正向电流IF：在额定功率下，允许通过二极管的电流值。
正向电压降VF：二极管通过额定正向电流时，在两极间所产生的电压降。
最大整流电流（平均值）IOM：在半波整流连续工作的情况下，允许的最大半波电流的平均值。
反向击穿电压VB：二极管反向电流急剧增大到出现击穿现象时的反向电压值。
正向反向峰值电压VRM：二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。
反向电流IR：在规定的反向电压条件下流过二极管的反向电流值。
结电容C：电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。
最高工作频率FM：二极管具有单向导电性的最高交流信号的频率。
2.常用二极管（1）整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
2.常用二极管（1）整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
2）检波二极管检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
（3）开关二极管在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。
开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，如图三所示，引脚较长的一端为正极。
4）稳压二极管稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）其图形符号见图4稳压管的伏安特性曲线如图5所示，当反向电压达到Vz时，即使电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二极管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。
二极管的结构及符号
二极管的结构及符号二极管（Diode）是一种最简单的半导体器件，它由P型半导体和N型半导体组成。
其结构一般可以分为结型二极管和功率二极管两种。
结型二极管的结构是P型半导体和N型半导体直接连接而成。
在过渡层，即P区和N区共同形成一个p-n结。
P区和N区之间为过渡层（即p-n结）。
该结构常用于一般用途的低功率电子元件中。
结型二极管的符号如下：P N──►┼─►┼─►┼─►┼─►Anode CathodeP型半导体被称为阳极（Anode），N型半导体被称为阴极（Cathode），箭头的方向表示电流的流向，即从阳极到阴极流动。
结型二极管可以理解为一种电流方向只允许单向流动的电阀，它只能在阳极到阴极方向上导通，当反向电压加到二极管上时，它将处于截止状态。
功率二极管是一种结构相对较为复杂的二极管，其主要特点是具有高压、大电流、高频率的特点。
功率二极管的结构是在结型二极管的基础上加入了内部层接触电极，使得正向电流能够更加容易地流动。
功率二极管的符号如下：│──────────────┼───►┼───►┼────┼│ C K其中，C和K分别代表控制端（Control）和阴极端（Cathode）。
与结型二极管不同的是，功率二极管在符号上加入了附加的箭头表示控制电流的方向。
功率二极管可广泛应用于电源、开关电路等高功率领域。
除了上述两种常见的二极管结构外，还有许多其他类型的特殊结构的二极管，以满足不同领域应用的需求。
例如，肖特基二极管由金属和半导体部分组成，具有高电压、大电流的特点，适用于高频电路的检波和混频电路等。
锗二极管是早期使用的一种材料，但由于其耐压能力和稳定性较差，现已被硅二极管所取代。
总结一下，二极管是一种由P型半导体和N型半导体组成的半导体器件。
结型二极管和功率二极管是两种常见的结构，其符号中P和N分别代表P型和N型半导体，通过箭头的方向指示电流的流动方向。
二极管在电子领域具有广泛的应用，不同类型的二极管可用于不同的场合，满足不同的需求。
常用二极管三极管参数大全
常用二极管三极管参数大全一、常用二极管参数1.直流正向电压降（Vf）：指二极管正向导通时的电压降，也称为前向压降，一般常用的正向电压降为0.6V或0.7V。
2. 最大正向电流（Ifmax）：表示二极管正向工作时的最大电流，超过该电流可能会损坏二极管。
3. 最大反向电压（Vrmax）：指二极管反向工作时最大允许的电压，超过该电压可能会导致二极管击穿。
4. 最大反向电流（Irmax）：表示二极管反向工作时的最大允许电流，超过该电流可能会损坏二极管。
5. 最大耗散功率（Pdmax）：表示二极管能够承受的最大功率，超过该功率可能会导致二极管过热损坏。
6.负温度系数（TK）：指二极管在正向工作时，正向电流随温度升高而减小的程度，一般单位为%/℃。
7. 正向电导（Gon）：指二极管正向工作时的导通电导，一般单位为S（西门子）或mA/V。
8.反向电容（Cj）：指二极管反向偏置条件下的电容，一般单位为pF（皮法）。
9. 反向延迟时间（trr）：指二极管正向导通结束到反向电流消失的时间。
10.导通角（θF）：指二极管在正向导通状态下的导电角，即Ⅲ象限导通角。
二、常用三极管参数1. 最大漏极源极电压（Vceo）：表示三极管漏极与源极之间的最大电压，超过该电压可能会导致击穿。
2. 最大集电极电流（Icmax）：表示三极管集电极最大允许的电流，超过该电流可能会损坏三极管。
3. 最大发射极电流（Iemax）：表示三极管发射极最大允许的电流，超过该电流可能会损坏三极管。
4. 最大功率（Pmax）：表示三极管能够承受的最大功率，超过该功率可能会导致三极管过热损坏。
5. 最大反向电压（Vrmax）：指三极管反向工作时最大允许的电压，超过该电压可能会导致击穿。
6. 最大反向电流（Irmax）：表示三极管反向工作时的最大允许电流，超过该电流可能会损坏三极管。
7. 输入电容（Cin）：指三极管输入端的电容，一般单位为pF（皮法）。
8. 输出电容（Cout）：指三极管输出端的电容，一般单位为pF（皮法）。
各种二极管符号及作用
各种二极管符号及作用二极管是一种常见的电子器件，广泛应用于电路中。
它具有电流只能单向通过的特性，常用于整流、检波、稳压、开关等电路中。
下面将详细介绍各种二极管的符号及作用。
1.正向导通二极管（正向二极管）：正向导通二极管的符号为一个三角箭头指向一条直线。
它由P型半导体和N型半导体组成，P区称为阳极，N区称为阴极。
当外加正向电压时，两个半导体之间的势垒会被压低或消除，形成导电通道，电流可以顺利通过。
所以正向导通二极管主要用作整流器、放大器等电路中。
2.反向截止二极管（反向二极管）：反向截止二极管的符号为一个三角箭头指向一条直线，并且箭头与直线相连。
它同样由P型半导体和N型半导体组成，但是当外加反向电压时，两个半导体之间的势垒会增大，阻断电流流动。
所以反向截止二极管主要用作保护电路中的组件，防止过电压损坏其他器件。
3.发光二极管（LED）：发光二极管的符号与正向导通二极管相似，但在箭头顶部加了两条斜线，表示发光。
发光二极管在正向导通时会发出可见光或红外线，常用于指示灯、显示屏、数码管等场景中。
4. 齐纳二极管（Zener二极管）：齐纳二极管的符号与正向导通二极管相似，但在箭头上加了一个斜杠。
齐纳二极管是一种特殊的二极管，主要用于稳压电路中。
当反向电压达到其中一特定电压值时，齐纳二极管会出现反向击穿现象，即通过漏电流来维持固定电压输出。
因此，齐纳二极管可以用来实现稳定的电压源。
5. Schottky二极管：Schottky二极管的符号与正向导通二极管相似，但箭头底部加了一个横线。
Schottky二极管由金属与半导体的接触形成，具有快速开关速度和低导通压降的特性。
它广泛应用于高速开关电路、电源转换器、射频调制解调器等场景中。
6.多层结二极管（TPD）：多层结二极管的符号使用两个三角箭头，一个指向上方，一个指向下方，两个三角箭头之间有一个横线连接。
多层结二极管由多个PN结级联而成，可以在高电压条件下工作。
二极管参数符号及意义
二极管参数符号及意义CT---势垒电容Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流(正向测试电流)。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。
硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF(A V)---正向平均电流IFM(IM)---正向峰值电流(正向最大电流)。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流。
维持电流。
Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流(浪涌电流)Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR(A V)---反向平均电流IR(In)---反向直流电流(反向漏电流)。
在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
二极管的符号判别参数和分类
二极管的符号判别参数和分类一、二极管的符号和判别二极管是一种电子器件，用于将电流限制在单一方向上。
它有一个正极（阳极）和一个负极（阴极），可以作为整流器、开关、信号调整器等多种应用。
```------/\\/------```二极管的正极（阳极）用一个竖线表示，而负极（阴极）用一个三角形表示。
箭头指向的方向表示了电流流动的方向。
二极管的判别可以通过以下几个方面进行：2.使用万用表进行测试：-使用万用表的二极管测试档，将测试引线接到二极管的两端。
-当二极管连接正确时，万用表显示正常的导通状态，电流从正极（阳极）流向负极（阴极）。
-如果显示为导通状态，但电流方向相反，说明二极管连接反了，需要重新接线。
-如果万用表显示为不导通状态，则二极管可能是损坏的。
1.二极管的参数-额定电压（VRRM）：二极管能够承受的最大反向电压。
-最大连续工作电流（IF(AV)）：二极管所能承受的最大平均电流。
-最大脉冲工作电流（IFM）：二极管所能承受的瞬时最大电流。
-正向压降（Vf）：在正向条件下，二极管所产生的电压降。
-反向漏电流（IR）：在反向条件下，二极管中的漏电流。
- 反向恢复时间（trr）：当二极管从正向工作状态切换到反向状态时，恢复到正常的反向状态所需要的时间。
2.二极管的分类-硅二极管：这是最常见和广泛使用的二极管类型。
它具有较高的工作温度范围，高耐压能力和高速性能，通常用于整流、开关和放大器等电路中。
-锗二极管：它具有更低的正向压降和更高的工作频率，但较低的耐压能力。
它通常用于低功率应用，如收音机、无线电等。
-快恢复二极管：它的反向恢复时间较短，能够更快地从正向工作状态切换到反向状态，通常用于高频和高速应用。
-肖特基二极管：它具有较低的正向压降和较快的开关速度，广泛应用于功率电子器件和高频电路中。
-隧道二极管：它的特殊结构使电子能够以隧道效应穿越势垒，具有负阻特性，通常用于高频振荡器和高速开关等应用。
总结：二极管是一种电子器件，用于限制电流在单一方向上流动。
半导体二极管参数符号及其意义
半导体二极管参数符号及其意义半导体二极管参数符号及其意义（上）CT---势垒电容 Cj---结（极间）电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容 Cjv---偏压结电容 Co---零偏压电容 Cjo---零偏压结电容 Cjo/Cjn---结电容化 Cs---管壳电容或封装电容 Ct---总电容 CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比 CTC---电容温度系数 Cvn---标称电容 IF---正向直流电流（正向测试电流）。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流 IF（AV）---正向平均电流 IFM（IM）---正向峰值电流（正向最大电流）。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流、维持电流。
Ii--- 发光二极管起辉电流 IFRM---正向重复峰值电流 IFSM---正向不重复峰值电流（浪涌电流） Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流 IF(ov)---正向过载电流 IL---光电流或稳流二极管极限电流 ID---暗电流 IB2---单结晶体管中的基极调制电流 IEM---发射极峰值电流 IEB10---双基极单结晶体管中发射极与第一基极间反向电流 IEB20---双基极单结晶体管中发射极向电流 ICM---最大输出平均电流 IFMP---正向脉冲电流IP---峰点电流 IV---谷点电流 IGT---晶闸管控制极触发电流 IGD---晶闸管控制极不触发电流 IGFM---控制极正向峰值电流 IR（AV）---反向平均电流 IR（In）---反向直流电流（反向漏电流）。
在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
二极管英文符号代表的意思解释
二极管英文符号代表的意思解释二极管又称晶体二极管,简称二极管(diode)，另外，还有早期的真空电子二极管；它是一种能够单向传导电流的电子器件。
在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的传导性。
一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。
在其界面的两侧形成空间电荷层，构成自建电场。
当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。
CT---势垒电容Cj---结（极间）电容，nbsp;表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流（正向测试电流）。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流nbsp;IF（A V）---正向平均电流IFM（IM）---正向峰值电流（正向最大电流）。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流、维持电流。
Ii---nbsp;发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流（浪涌电流）Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流nbsp;IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR（A V）---反向平均电流IR （In）---反向直流电流（反向漏电流）。
各种二极管符号及作用
名称符号图示二极管D变容二极管双向触发二极管稳压二极管齐纳二极管肖特基二极管桥式整流二极管瞬变抑制二极管TVS 双向瞬态抑制二极管恒流二极管作用加载在变容二极管上的电压变化，会引起它的电容量的变化，常用来做频率的电子调谐，比如电调和数调收音机的电子调谐等常用来出发双向晶闸管，还可以构成过压保护等电路，还常用于过压保护，定时，移相等电路。
当反向电压加到某一定值时，反向电流急增，产生反向击穿，此时有一个反向击穿电压，即稳压管的稳定电压。
稳压管的作用在于，电流的增量很大时，只引起很小的电压变化，也就是说电压基本上是不变的。
在电路中稳压管通常是起到稳定直流电压的作用，使电路工作在合适的状态，并限定电路中的工作电流。
在低于稳压管击穿电压时和普通二极管一样具有单向导电性，当反向电压达到稳压二极管的击穿电压时导通。
稳压二极管主要作用时稳压，常用在稳压电源中，在电路中总是反向连接，稳压管正极接电源负极。
其最显著的特点时反向恢复时间极短，用于开关电源，变频器，驱动器等电路，作高频，低压，大电流整流二极管，续流二极管，保护二极管使用，或在微波通信等电路中做整流二极管，小信号检波二极管使用。
提供一个电流的额外通路，电路中有感性元件时，电流突变会感应出很大的电压，可能会击穿开关或者烧坏电路。
这时通过这个二极管提供电流通路，就不会发生击穿现象。
平时二极管工作在反偏状态下，几乎相当于开路，和稳压管的作用有点像。
两个负极连在一起的二极管，提供一个电流的额外通路。
电路中有感性元件（例如电感线圈，继电器）的时候，电流突变会感应出很大的电压，可能会击穿开关或者烧坏电路。
这时候通过这个二极管提供电流通路，就不会发生击穿现象。
平时二极管工作在反偏状态下，几乎相当于开路，作用有点像稳压管。
用来稳定电流的二极管，它可以在较宽的电压变化范围内提供恒定不变的电流。
恒流二极管主要应用在各种放大电路（如音频功放电路，振荡电路及稳压电源电路），在电路中作为恒流源或者恒流偏置元件。
很全的二极管参数
很全的二极管参数二极管是一种常见的电子元件，广泛应用于电子电路中。
在设计和选择二极管时，了解其参数是非常重要的。
下面将详细介绍二极管的参数。
1. 额定最大电流（I(max)）：该参数表示二极管能够承受的最大电流，超过这个数值可能会导致二极管烧毁。
通常以毫安（mA）为单位进行表示。
2.反向工作电压（V(RM)）：这是二极管能够承受的最大反向电压。
当电压超过这个值时，二极管会处于击穿状态。
3.正向导通电压（V(F)）：这是二极管开始正向导通所需要的电压。
当正向电压超过这个值时，电流开始通过二极管。
4.正向导通电流（I(F)）：这是当二极管处于正向导通状态时，通过二极管的电流。
通常以毫安为单位进行表示。
5.反向漏电流（I(R)）：即二极管在反向偏置时的漏电流。
正常情况下，漏电流应该非常小。
6.反向恢复时间（t(R)）：当二极管从正向导通状态切换到反向截止状态时，需要一定的时间。
这个时间称为反向恢复时间。
7. 切换速度（Switching speed）：指的是二极管由正向导通到反向截止，或者从反向截止到正向导通的速度。
通常以纳秒（ns）为单位进行表示。
8. 容量（Capacitance）：二极管的容量由其pn结的结电容和扩散电容组成。
容量决定了二极管在高频电路中的性能。
通常以皮法（pF）为单位进行表示。
9. 功耗（Power Dissipation）：指的是二极管在正向导通时产生的热量。
能够承受的最大功耗由材料和尺寸决定。
10. 热阻（Thermal Resistance）：反映了二极管散热的效果。
较小的热阻可以有效地将热量传导到周围环境。
11. 温度系数（Temperature Coefficient）：指的是二极管电特性随温度变化的程度。
温度系数的大小直接影响到二极管的稳定性和可靠性。
12. 光敏二极管参数（Photo Diode）：光敏二极管可以将光能转化为电能，不同类型的光敏二极管会有不同的参数，如响应频率、响应曲线等。
二极管符号及参数
二极管符号及参数二极管是一种最基本的电子元件，也是半导体器件中最简单的一种。
它是由半导体材料制成的，其特点是只能允许电流在一个方向上通过。
在电气电子领域中，二极管广泛应用于电源、放大器、整流器、翻转器和波形整形等电路中。
二极管的符号通常用一个三角形和一条直线表示。
其中，直线代表二极管的P端，对应于正极，而三角形代表二极管的N端，对应于负极。
直线上方有一个箭头，它表示二极管的导通方向，即电流的流动方向，也就是正向偏置方向。
箭头指向直线端口时，代表正向导通；箭头指向三角形端口时，代表反向截止。
这种符号常见于各种电路图中，用以表示二极管在电路中的位置和方向。
二极管的参数有很多，以下是其中一些重要的参数解释：1.正向电压降（Vf）：正向电压降是指在二极管正向导通时，两端的电压降。
正常情况下，二极管导通后，其电压降一般在0.6V至0.7V之间，这个电压也被称为二极管的开启电压。
不同类型的二极管，其正向电压降可能会有所不同。
2. 反向击穿电压（Vbr）：反向击穿电压是指二极管在反向电压作用下，达到截止状态的最大电压。
如果反向电压大于击穿电压，二极管将发生击穿，电流会急剧增大。
3.正向电流（If）：正向电流是指在正向电压下，通过二极管的电流大小。
在正向导通状态下，二极管可以允许电流通过，其大小取决于电压和二极管的电流-电压关系。
4.反向电流（Ir）：反向电流是指在反向电压下，通过二极管的电流大小。
在正常情况下，二极管在反向电压下应该截止，也就是反向电流应该非常小，接近于零。
除了以上几个参数外，还有一些其他重要的参数，如最大功耗（Pd），频率响应特性（fr）、响应时间（trr）等。
这些参数对于特定应用场景下的二极管选择和设计都非常重要。
总结起来，二极管是一种具有单向导通特性的电子元件。
它的符号简单明了，通常由一个三角形和一条直线组成。
而其参数则包括正向电压降、反向击穿电压、正向电流和反向电流等。
二极管符号大全
二极管符号大全【图】二极管符号参数二极管符号意义CT---势垒电容Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流(正向测试电流)。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。
硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF(AV)---正向平均电流IFM(IM)---正向峰值电流(正向最大电流)。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流。
维持电流。
Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流(浪涌电流)Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR(AV)---反向平均电流IR(In)---反向直流电流(反向漏电流)。
在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
二极管参数对照表
P
二极管所消耗的功率，通常以瓦特（W）为单位表示。
最大工作温度
T<sub>max</sub>
二极管能够安全工作的最高温度。
包装类型
-
二极管的封装形式，例如表面贴装（SMD）封装或插针封装。
请注意，不同类型的二极管（如普通二极管、肖特基二极管、Zener二极管等）具有不同的参数和特性，因此具体的二极管参数对照表可能会根据不同类型的二极管而有所不同。在实际应用中，您可以参考具体的二极管数据手册或供应商提供的规格表，以获取更详细和准确的二极管参数信息。
二极管参数对照表
以下是二极管常见参数对照表的示例，其中列出了常用的二极管参数及其相应的符号表示和解释：
参数
符号
解释
正向电压
V<sub>F</sub>
当二极管正向导通时，通过二极管的电压降。通常以毫伏（mV）为单位表示。
反向电压
V<sub>R</sub>
当二极管反向施加电压时，二极管能够承受的最大电压。通常以伏特（V）为单位表示。
正向电流
I<sub>F</sub>
当二极管正向导通时，通过二极管的电流。通常以毫安（mA）为单位表示。
反向电流
I<sub>R</sub>
当二极管反向施加电压时，通过二极管的反向电流。通常以微安（μA）为单位表示。
ቤተ መጻሕፍቲ ባይዱ饱和电压
V<sub>sat</sub>
当二极管正向导通时，电流达到最大值，进一步增加正向电压也无法增加电流的电压值。
常见二极管参数大全
常见二极管参数大全1.电源电压（Vf）：二极管的正向电压，即正向电流通过时的压降。
通常情况下，二极管的Vf在0.6V到1.0V之间。
2.额定电流（If）：二极管正向电流的最大允许值。
超过额定电流的电流将导致二极管损坏。
3.额定反向电流（Ir）：二极管的反向电流的最大允许值。
超过额定反向电流的电流会导致二极管被击穿或损坏。
4. 反向击穿电压（Vbr）：二极管的最大反向电压，即当二极管处于反向电压时，电流达到可感知的水平。
超过反向击穿电压的电压将导致二极管损坏。
5. 短路电流（Isc）：当二极管处于短路状态时，通过二极管的最大电流。
6. 最大功耗（Pmax）：二极管在正向电流和反向电压同时作用下的最大功耗。
7.正向电导（Gf）：即二极管的导通状态下的电导。
正向电导越高，二极管的导通性能越好。
8.反向电阻（Rr）：即二极管的反向电阻。
反向电阻越大，二极管的反向封锁能力越好。
9.电容（Cj）：即二极管的结电容。
电容越大，二极管的高频特性越好。
10. 响应时间（tr，tf）：二极管实现导通或封锁时的时间。
响应时间越短，二极管的开关速度越快。
11.温度系数：即二极管的温度特性。
不同温度下，二极管的参数会发生变化，温度系数表示了这种变化的速度。
12.稳压系数：稳压二极管的额定电压与温度变化之间的关系。
稳压系数表示了二极管在不同温度下的稳定性。
13.工作温度范围：二极管能正常工作的温度范围。
超出工作温度范围的温度会导致二极管的参数发生变化或性能下降。
14.封装类型：即二极管的外部封装形式。
常见的二极管封装类型有TO-92、SOT-23、SMD等。
15.制造商和型号：不同制造商生产的二极管可能有不同的参数和性能，型号可以用来标识具体的二极管型号。
二极管物理符号
二极管物理符号概述二极管是一种基本的电子元件，具有单向导电性，只允许电流从一个方向流过。
二极管的物理符号用于表示二极管的结构和类型。
以下是二极管物理符号的详细解释：1.阳极（A）阳极是二极管的正极，是电流输入的端子。
在电路图中，阳极通常用字母A表示。
2.阴极（K）阴极是二极管的负极，是电流输出的端子。
在电路图中，阴极通常用字母K表示。
3.箭头（-->）箭头表示电流的方向。
在二极管符号中，箭头指向阳极，表示电流只能从阳极流向阴极。
4.极性标记（P/N）二极管分为正极和负极，电路图中通常用P表示正极，用N表示负极。
5.结型标记（J）结型二极管是一种常见的二极管类型，其特点是电流-电压特性曲线比较陡峭。
在电路图中，结型二极管通常用字母J表示。
6.温度系数标记（T）温度系数是衡量二极管温度稳定性的指标。
在电路图中，温度系数低的二极管通常用字母T表示。
7.肖特基标记（S）肖特基二极管是一种高速、低功耗的二极管类型。
在电路图中，肖特基二极管通常用字母S表示。
8.快恢复标记（FR）快恢复二极管是一种具有快速恢复特性的二极管类型。
在电路图中，快恢复二极管通常用字母FR表示。
9.高压标记（HV）高压二极管适用于高电压应用场景。
在电路图中，高压二极管通常用字母HV表示。
10.稳压标记（Z）稳压二极管是一种用于稳压电路的二极管类型。
在电路图中，稳压二极管通常用字母Z表示。
11.整流标记（D）整流二极管用于整流电路，将交流电转换为直流电。
在电路图中，整流二极管通常用字母D表示。
12.发光二极管标记（LED）发光二极管是一种能够发光的半导体器件，常用于信号指示和照明等应用。
在电路图中，发光二极管通常用字母LED表示。
二极管的主要参数
二极管的主要参数正向电流IF：在额定功率下，允许通过二极管的电流值。
正向电压降VF：二极管通过额定正向电流时，在两极间所产生的电压降。
最大整流电流（平均值）IOM：在半波整流连续工作的情况下，允许的最大半波电流的平均值。
反向击穿电压VB：二极管反向电流急剧增大到出现击穿现象时的反向电压值。
正向反向峰值电压VRM：二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。
反向电流IR：在规定的反向电压条件下流过二极管的反向电流值。
结电容C：电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。
最高工作频率FM：二极管具有单向导电性的最高交流信号的频率。
2.常用二极管（1）整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
2.常用二极管（1）整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
2）检波二极管检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
（3）开关二极管在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。
开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，如图三所示，引脚较长的一端为正极。
4）稳压二极管稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）其图形符号见图4稳压管的伏安特性曲线如图5所示，当反向电压达到Vz时，即使电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二极管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。

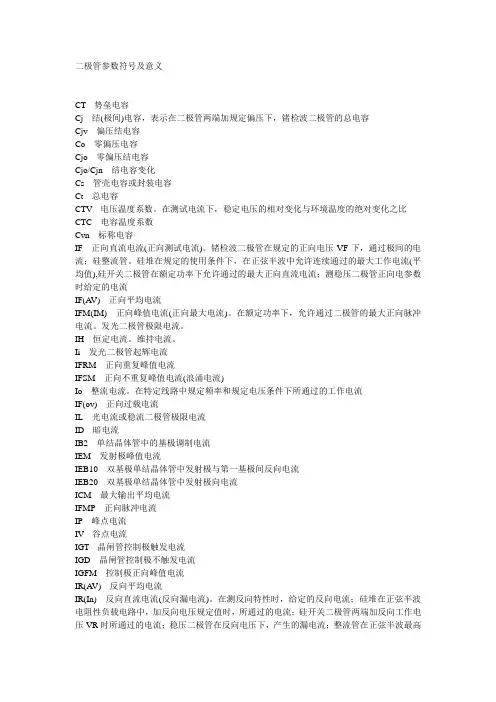

半导体二极管参数符号及其意义
VRMS是指正弦交流信号的有效电压值，Vrms=1/2根号2*峰值电压≈0.707峰值电压。
半导体二极管参数符号及其意义CT---势垒电容Cj---结（极间）电容， 表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流（正向测试电流）。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF（AV）---正向平均电流IFM（IM）---正向峰值电流（正向最大电流）。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流、维持电流。
Ii--- 发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流（浪涌电流）Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR（AV）---反向平均电流IR（In）---反向直流电流（反向漏电流）。
在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。

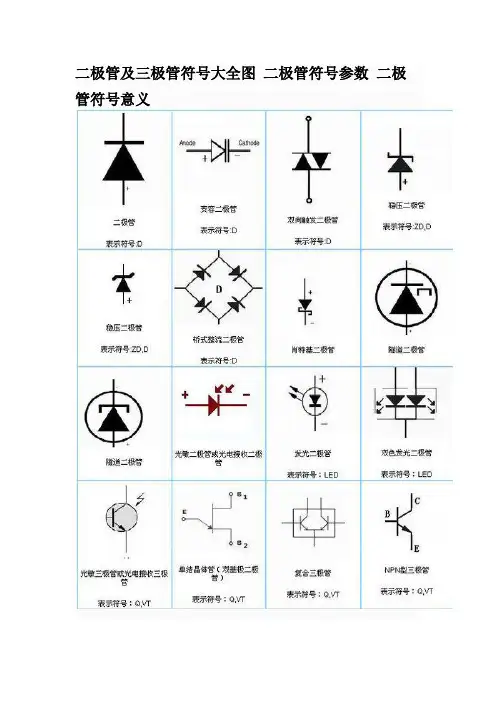

二极管及三极管电路符号大全
二极管及三极管符号大全【图】二极管符号参数二极管符号意义CT—--势垒电容Cj—-—结(极间）电容，表示在二极管两端加规定偏压下,锗检波二极管的总电容Cjv—-—偏压结电容Co——-零偏压电容Cjo—--零偏压结电容Cjo/Cjn—-—结电容变化Cs———管壳电容或封装电容Ct———总电容CTV—-—电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC———电容温度系数Cvn--—标称电容IF-—-正向直流电流(正向测试电流)。
锗检波二极管在规定的正向电压VF下，通过极间的电流;硅整流管。
硅堆在规定的使用条件下,在正弦半波中允许连续通过的最大工作电流（平均值）,硅开关二极管在额定功率下允许通过的最大正向直流电流;测稳压二极管正向电参数时给定的电流IF（AV)———正向平均电流IFM(IM）———正向峰值电流（正向最大电流).在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流。
维持电流。
Ii--—发光二极管起辉电流IFRM———正向重复峰值电流IFSM———正向不重复峰值电流（浪涌电流) Io——-整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF（ov)--—正向过载电流IL---光电流或稳流二极管极限电流ID———暗电流IB2---单结晶体管中的基极调制电流IEM——-发射极峰值电流IEB10-—-双基极单结晶体管中发射极与第一基极间反向电流IEB20———双基极单结晶体管中发射极向电流ICM——-最大输出平均电流IFMP-——正向脉冲电流IP-—-峰点电流IV———谷点电流IGT-—-晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR(AV)-—-反向平均电流IR(In）--—反向直流电流（反向漏电流）。
在测反向特性时,给定的反向电流;硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
各种二极管符号及作用
各种二极管符号及作用江苏省泗阳县李口中学沈正中二极管在电子电路中应用很广泛，二极管的种类有十几种，不同二极管作用也不同，以下列出一些种类和用途：图1是二极管符号中常用的三种箭头表示方法，左边的一个，是国内标准的画法，箭头的指向表示流经二极管中的电流方向。
图2是整流二极管、检波二极管、开二极管符号。
整流二极管是电子电路中最常用的电子元件，它的主要作用是在电源变换电路中将交流电源变为直流供工作电路使用。
检波二极管主要用来对高频信号进行检波，例如在收音机中用来将接收到的高频载频调制信号进行检波，从中检出语言或音乐信号。
在电视机中用来检出图像信号和伴音信号。
在通信电路中检出语言或信号代码。
开关二极管主要用在数字电路中，用来组成门控电路或电子开关。
图3是双向瞬变抑制二极管符号，两个负极连在一起的二极管。
是提供一个电流的额外通路。
电路中有感性元件（比如说电感线圈、继电器之类）的时候，电流突变会感应出很大的电压，可能会击穿开关或者烧坏电路。
这时候通过这个二极管提供电流通路，就不会发生击穿的现象。
平时二极管工作在反偏状态下，几乎相当于开路。
作用有点像稳压管。
图4是光敏（也叫光电）二极管符号。
无光照时,有很小的饱和反向漏电流,即暗电流，此时光敏二极管截止。
当受到光照时,饱和反向漏电流大大增加，形成光电流，它随入射光强度的变化而变化。
可以利用光照强弱来改变电路中的电流。
图5是发光二极管符号。
用作照明，或者各种指示灯。
图6是变容二极管符号。
加载在变容二极管上的电压变化，会引起它的电容量的变化，常用来做频率的电子调谐，比如电调和数调收音机的电子调谐等。
图7是稳压二极管（也叫齐纳二极管）符号。
当反向电压加到某一定值时，反向电流急增，长生反向击穿，此时有一个反响击穿电压，及稳压管的稳定电压。
稳压管的作用在于，电流的增量很大时，只引起很小的电压变化，也就说电压基本上是不变的。
在电路中稳压管通常是起到稳定直流电压的作用，使电路工作在合适的状态，并限定电路中的工作电流。
