综合布线pvc线槽施工方法及标准审批稿
【施工管理】塑料线槽配线安装施工工艺标准
塑料线槽配线安装施工工艺标准本工艺标准适用于工业和民用建筑干燥室内的电气照明（明敷）配线工程。
一、施工准备A、材料要求1、塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型,严禁使用非难燃型塑料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于—15℃，其氧指数不应低于27％。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。
并有产品合格证。
2、绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为1。
0mm2铝导线为2。
5mm2。
3、螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮.LC安全型压线帽请见（管内穿绝缘导线安装工艺标准)有关内容。
4、套管：套管有铜套管、铝套管及铜铝过渡套管三种,选用时应采用与导线规格相应的同材质套管.5、接线端子（接线鼻子）：选用时应根据导线根报数和总截面,选用相应规格的接线端子。
6、木砖：用木材制成梯形，使用时应做防腐处理。
7、塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应,并选择相同型号的圆头机螺丝与垫圈配合使用。
8、镀锌材料；选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。
非镀锌金属材料需进行除锈和防腐处理。
9、辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
B、主要机具1、铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳手、手锤、錾子。
2、钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。
3、手电钻、电锤、万用表、兆欧表、工具袋、工具箱。
高凳等。
C、作业条件1、配合土建结构施工预埋保护管、木砖及预留孔洞。
2、屋顶、墙面及地面、油漆、浆活全部完成。
二、操作工艺A、工艺流程弹线定位→线槽固定→线槽连接→槽内放线→导线连接→线路检查绝缘摇测B、弹线定位1、弹线定位应符合以下规定1)线槽配线在穿过楼板或墙壁时，应用保护管，而且穿楼板处必须用钢管保护,其保护高度距地面不应低于1.8m；装设开关的地方可引至开关的位置。
pvc电线管施工方案
3.1
首先，根据电线布线计划，确定电线管的走向和位置，并用直尺、铅笔等工具，在墙壁或天花板上预留电线管的洞口。使用锤子和凿子等工具，小心地凿出洞口，保持洞口平整、整洁，以便于后续安装电线管。
3.3
将准备好的接头和弯头安装在电线管的两端和转弯处。确保接头和弯头与电线管连接紧密，不松动。
PVC
1.
PVC电线管是一种用于保护电线的管道，它具有良好的绝缘性能，耐腐蚀和耐高温特性。本文档将介绍使用PVC电线管进行电线布线的施工方案。
2.
在开始施工之前，需要进行以下准备工作：
•清理施工现场，确保没有杂物和障碍物；
•检查施工现场的电源和电线的布局，确定电线管的走向和长度；
•准备所需的工具和材料，包括PVC电线管、弯头、接头、固定夹等。
3.4
将准备好的PVC电线管插入预留的洞口中，并在需要的地方使用固定夹将电线管固定在墙壁或天花板上，以保证其稳固性和安全性。
3.5
根据布线计划，将电线通过电线管，并使用端子或绝缘胶带等材料进行连接，确保电线的接头牢固可靠，并能够正常传输电能。
3.6
在完成电线布线后，对电线进行整理，排除杂乱的电线，并使用绑线带或固定夹固定电线，使其整齐有序。
•施工前应仔细检查工具和材料是否完好，如有损坏或缺损应及时更换；
•施工完毕后，要对电线进行检查和测试，确保电线布线的质量和安全性。
5.
本文档介绍了使用PVC电线管进行电线布线的施工方案。通过准备工作、施工步骤和注意事项的介绍，可以帮助施工人员进行电线管的安装和电线的布线，确保电线布线的质量和安全性。在施工过程中，要注意安全和质量的控制，以避免潜在的风险和问题的发生。
最后，进行电线的测试，确保电线布线的质量和安全性，防止出现短路、漏电等问题。
PVC塑料线槽配线安装施工方案_序号
m
120
12
1440
19
套线软管
16mm黑色软管
m
100
3
300
20
推拉黑板
1.结构：内外双层四块板结构，内层为两块固定书写板与一体机正面平齐，外层为两块滑动书写板。
2.基本尺寸：≥4300mm×（1305）mm，可根据实际情况调整。
3.书写板面：采用优质烤漆钢板，厚度0.3mm，表面覆透明保护膜。板面为优质烤漆绿板，板面书写流畅字迹清晰。
4.内芯材料：选用高强度、吸音、防潮、阻燃聚苯乙烯板，厚度15mm。
5.背板：选用优质镀锌钢板，纵向间隔80mm压有20mm加强凹槽，增强板体强度。
6.边框：采用高级工业用电泳铝合金，模具挤压一次成型，横框规格57mm×100mm，竖框规格29mm×100mm；横（立）框必须采用双层加强结构，厚≥10㎜。上边框采用吊规设计，下边框通过圆弧转角设计。
结构:金针采用三叉构造，确保与线缆之间的可靠连接，大大优化传输性能
盒
2
230
460
16
网络机柜
1)兼容19英寸国标标准、公制标准和ETSI标准，符合GBT 50312-2016标准。
2)电脑灰，前门为钢化玻璃门，宽度≥600mm，深度≥450mm，高度≥635mm，钢板厚度：方孔条≥1.2㎜,灰色钢化玻璃≥5mm。
2)采用优质冷轧钢板冲压成型后进行喷塑处理，避免划伤线缆，提高承重能力；
3)表面可脱卸挂式的安装面板设计，施工方便；
4)均匀琴键式12孔理线槽位，保证跳线良好的弯曲，确保传输性能；
5)对各种线缆提供灵活、有效和安全的管理，使布线系统整洁美观；
支
3
185
555

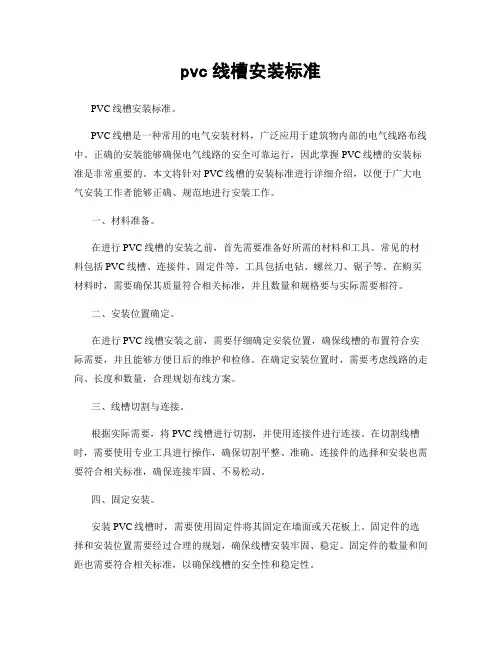

pvc线槽安装标准
pvc线槽安装标准PVC线槽安装标准。
PVC线槽是一种常用的电气安装材料，广泛应用于建筑物内部的电气线路布线中。
正确的安装能够确保电气线路的安全可靠运行，因此掌握PVC线槽的安装标准是非常重要的。
本文将针对PVC线槽的安装标准进行详细介绍，以便于广大电气安装工作者能够正确、规范地进行安装工作。
一、材料准备。
在进行PVC线槽的安装之前，首先需要准备好所需的材料和工具。
常见的材料包括PVC线槽、连接件、固定件等，工具包括电钻、螺丝刀、锯子等。
在购买材料时，需要确保其质量符合相关标准，并且数量和规格要与实际需要相符。
二、安装位置确定。
在进行PVC线槽安装之前，需要仔细确定安装位置，确保线槽的布置符合实际需要，并且能够方便日后的维护和检修。
在确定安装位置时，需要考虑线路的走向、长度和数量，合理规划布线方案。
三、线槽切割与连接。
根据实际需要，将PVC线槽进行切割，并使用连接件进行连接。
在切割线槽时，需要使用专业工具进行操作，确保切割平整、准确。
连接件的选择和安装也需要符合相关标准，确保连接牢固、不易松动。
四、固定安装。
安装PVC线槽时，需要使用固定件将其固定在墙面或天花板上。
固定件的选择和安装位置需要经过合理的规划，确保线槽安装牢固、稳定。
固定件的数量和间距也需要符合相关标准，以确保线槽的安全性和稳定性。
五、线路布线。
在安装好PVC线槽后，需要进行线路的布线工作。
布线时需要注意线路的走向和数量，确保线路连接牢固、不易松动。
同时还需要注意布线的整齐美观，避免出现杂乱的线路布局。
六、安全检测。
在完成PVC线槽的安装后，需要进行安全检测工作。
检测内容包括线槽连接是否牢固、线路是否接地良好等。
只有通过安全检测并确保安全可靠后，才能投入使用。
七、清理整理。
最后，在安装完成后，需要对施工现场进行清理整理工作。
清理工作包括清除施工垃圾、清洁线槽表面等。
整理工作包括整理工具和材料，确保施工现场整洁有序。
总结：PVC线槽的安装标准对于电气安装工作至关重要。

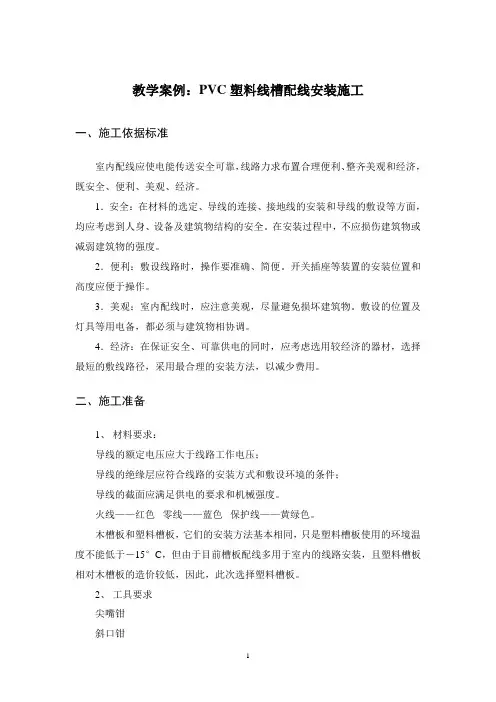

教学案例：PVC塑料线槽配线安装施工
教学案例：PVC塑料线槽配线安装施工一、施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。
1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。
在安装过程中，不应损伤建筑物或减弱建筑物的强度。
2．便利：敷设线路时，操作要准确、简便。
开关插座等装置的安装位置和高度应便于操作。
3．美观：室内配线时，应注意美观，尽量避免损坏建筑物。
敷设的位置及灯具等用电备，都必须与建筑物相协调。
4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用。
二、施工准备1、材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件；导线的截面应满足供电的要求和机械强度。
火线——红色零线——蓝色保护线——黄绿色。
木槽板和塑料槽板，它们的安装方法基本相同，只是塑料槽板使用的环境温度不能低于－15°C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。
2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格(通常以矩形截面的长、宽来表示，弧形的用宽度表示)。
2．定位划线根据电路设计施工图的要求，先在建筑物上确定并标明照明器具、插座、控制电器、配电板等电气设备的位置，并按照图纸上电路的走向划出线槽的敷设线路。
按规定划出钉铁钉的位置，特别要注意标明导线穿墙、穿楼板、起点、转角、分枝、终点等位置及线槽底板的固定点，线槽底板固定点之间的直线距离不大于500 mm，起始、终端、转角、分支等处固定点间的距离不大于50 mm。
划线时最好用装有颜色的粉线袋或长刻度尺。
PVC塑料线槽配线安装施工方案
PVC 塑料线槽配线安装施工方案一、 施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。
1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。
在安装过程中，不应损伤建筑物或减弱建筑物的强度。
2．便利 ：敷设线路时，操作要准确、简便。
开关插座等装置的安装位置和高度应便于操作。
3．美观： 室内配线时，应注意美观，尽量避免损坏建筑物。
敷设的位置及灯具等用电备，都必须与建筑物相协调。
4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用。
二、 施工准备1、 材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件；导线的截面应满足供电的要求和机械强度。
火线——红色 零线——蓝色 保护线——黄绿色。
在三相四线制配电系统中，中性线N 的允许载流量，不应小于线路中最大不平衡负荷电流 。
保护线（PE ） 其中：Sp 是导体的线芯的截面（mm2），I 是短路电流有效值（A)，t 是在已达到允许最高持续工作温度的导体内短路电流持续作用时间(s), K 是t KI Sp ≥不同绝缘的计算系数。
查农网运行维护及检修表9-1-4 选择截面积2.5mm²聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。
配线方式通过查农网运行维护及检修表9-1-4 选择木、塑料槽板配线，它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。
木槽板和塑料槽板，它们的安装方法基本相同，只是塑料槽板使用的环境温度不能低于－15°C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。
2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格(通常以矩形截面的长、宽来表示，弧形的用宽度表示)。
塑料线槽配线工艺标准
塑料线槽配线工艺标准塑料线槽是一种被广泛应用的电气装置，它能够起到保护电缆和线路的作用，使得线路更加稳定且美观。
为了保证塑料线槽的应用效果以及配线的安全性，我们需要按照相应的工艺标准进行安装和维护。
一、前置准备1. 绘制布线图：在确定布线方式和路径之前进行绘制，以确保配线计划准确可行。
2. 确定线槽布线方式：采用单线槽或双线槽以及配线盒是否需要。
3. 确定线槽路径：安装线槽的位置和方向，避免出现线槽交叉或弯曲过度的情况。
4. 预先准备工具：包括电钻、冲击钻、扳手、螺丝刀、钳子、电线剪切器等。
二、安装线槽1. 确定安装位置：根据布线设计图，确定线槽的安装位置，要保证线槽悬在地面上方约10~15mm、沿着墙面平行安装。
2. 标记固定位置：使用水平仪和量角器标记固定位置，将标志点转移至安装位置上。
3. 安装支架：先在墙面上用电钻钻洞，然后安装支架。
4. 切割线槽：按照实际测量结果和标记点进行线槽的切割。
5. 安装线槽：将线槽放置在支架上，然后将固定螺丝钉紧。
三、穿线1. 确定线路方向：按照布线图确定线路方向以及电器布置。
2. 选用钢丝穿线器：在管道较长或弯头多的情况下，使用钢丝穿线器可以在管道中推拉电线，减少不必要的损伤。
3. 开挖穿线槽：将线槽内部凹槽盖打开，开挖穿线槽。
4. 穿线：按照线路布置，依次将电缆或电线穿过线槽。
5. 固定线路：将线路固定在线槽内，确保不松动，防止短路或者断路。
四、接线1. 确定接线点：根据电路需求和接口设计，确定需要接线的位置。
2.接线：剥去电线绝缘层，钉连接头、压线端子等，然后连接电线。
3. 仔细检查：完成接线后，通过仔细检查，确保一切都正确无误。
五、验收1. 仔细检查：检查线路连接是否牢固，电器是否工作正常，线槽上下是否对齐、位置是否正确等等。
2. 整理线路：将线路整理整齐，不留杂乱线缆，使线路内部清晰明了。
3. 安装配电箱：安装配电箱，将接线好的电缆和电线连接在一起，观察运转情况。
PVC塑料线槽配线设备安装-施工方案范本
PVC 塑料线槽配线安装施工方案一、 施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。
1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。
在安装过程中，不应损伤建筑物或减弱建筑物的强度。
2．便利 ：敷设线路时，操作要准确、简便。
开关插座等装置的安装位置和高度应便于操作。
3．美观： 室内配线时，应注意美观，尽量避免损坏建筑物。
敷设的位置及灯具等用电备，都必须与建筑物相协调。
4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用。
二、 施工准备1、 材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件；导线的截面应满足供电的要求和机械强度。
火线——红色 零线——蓝色 保护线——黄绿色。
在三相四线制配电系统中，中性线N 的允许载流量，不应小于线路中最大不平衡负荷电流 。
保护线（PE ） 其中：Sp 是导体的线芯的截面（mm2），I 是短路电流有效值（A)，t 是在已达到允许最高持续工作温度的导体内短路电流持续作用时间(s), K 是t KI Sp ≥不同绝缘的计算系数。
查农网运行维护及检修表9-1-4 选择截面积2.5mm²聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。
配线方式通过查农网运行维护及检修表9-1-4 选择木、塑料槽板配线，它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。
木槽板和塑料槽板，它们的安装方法基本相同，只是塑料槽板使用的环境温度不能低于－15°C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。
2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格(通常以矩形截面的长、宽来表示，弧形的用宽度表示)。
塑料线槽配线施工工艺标准
SGBZ-0629塑料线槽配线施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002本施工工艺标准适用于干燥室内得电气照明明配线工程。
2、施工准备2、1材料要求:2. 1、1塑料线槽：由槽底、槽盖及附件组成,它就是由难燃型硬聚氯乙烯工程塑料挤压成型, 严禁使用非难燃型材料加工。
选用塑料线槽时■应根据设il•要求选择型号、规格相应得定型产品。
英敷设场所得环境温度不得低于一15・匚苴氧指数不应低于27%.以上线槽内外应光滑无棱剌，不应有扭曲、翘边等变形现彖。
并有产品合格证。
2、1、2绝缘导线:导线得型号、规格必须符合设计要求,线槽内敷设导线得线芯最小允许截而:铜导线为1、0血：铝导线为2、5nim\2. K 3螺旋接线钮:应根据导线截面与导线根数，选择相应型号得加强型绝缘钢壳螺旋接线钮。
2. 1、41C安全型压线帽请见3—8、2、1、5有关内容。
21、5套管:套管有铜套管、铝套管及铜过渡套管三种,选用时应采用与导线规格相应得同、2、1、6接线端子（接线鼻子）：选用时应根据导线得根数与总截而,选用相应规格得接线端子。
2、1、7木砖:用木材制成梯形，使用时应做防腐处理.2、1、8塑料胀皆:选用时■其规格应与被紧固得电气器具荷重相对应,并选择相同型号得圆头机螺丝与垫圈配合使用。
2. 1、9镀锌材料:选择金属材料时，应选用经过镀锌处理得圆钢、扁钢、角钢、螺丝、螺栓、螺耳、垫圈、弹簧垫圈等。
非镀锌金属材料需进行除锈与防腐处理.2. 1. 10辅助材料:钻头、焊锡、焊剂、电焊条、氧气、乙烘气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
2、2主要机具:2、2、1铅笔、卷尺、线坠、粉线袋、电工常用工具、活板子、手锤、鑒子。
2、2、2钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。
2、2、3手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳等。
综合布线施工工艺(规范标准)
综合布线系统安装施工工艺标准料管暗敷设要求：3.3.1.1暗敷管宜采用金属管或阻燃型硬质（PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15～25mm。
直线布管30m处应设置拉线盒或接线箱。
3.3.1.2暗配管制转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。
在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。
3.3.1.3暗配管转弯的弯曲半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。
3.3.2金属线槽地面暗敷设要求：3.3.2.1在建筑物中预埋线槽，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。
3.3.2.2线槽直埋长度超过6m或在线槽路由交叉、转弯时，宜设置拉线盒，以便于布放缆线和维修。
3.3.2.3拉线盒应能开启，并与地面齐平，盒盖处应采取防水措施。
3.3.2.4线槽宜采用金属管引入分线盒内。
预埋金属线槽见图3.3.2.4所示。
有关地面金属线槽安装施工工艺请按有关章节要求施工。
图3.3.2.4预埋金属线槽示意图3.3.3格形楼板下暗敷设格形线槽和沟槽要求：3.3.3.1格形线槽与沟槽构成请见图3.3.3.1所示。
图3.3.3.1格形线槽与沟槽构成示意图3.3.3.2沟槽和格形线槽必须沟通。
3.3.3.3沟槽盖板可开启，并与地面平齐，盖板和信息插座出口处应采取防水措施。
3.3.3.4桥架敷设要求：3.3.4.1桥架水平敷设时，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
3.3.4.2桥架及槽道水平度每米偏差不应超过50mm。
3.3.4.3桥架及槽道水平度过每米偏差不应超过2mm。
3.3.4.4垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。
3.3.4.5两槽道拼接处水平度偏差不应超过2mm。
3.3.4.6吊（支）架安装应保持垂直平整，排列整齐，固定牢固，无歪斜现象。
网络综合布线——PVC线管线槽布线、网络插座安装
教师签名：
年月日
(1)使用PVC线管设计一种从信息点到楼层机柜的水平子系统,并绘制施工图;
(2)按照设计图,核算实训材料规格和数量,掌握工程核算方法,列出材料清单;
(3)按照设计图需求,列出实训工具清单,领取实训材料和工具;
(4)在需要安装的位置安装管卡,然后安装PVC管,在两根PVC管的连接处使用管接头,拐弯处必须使用弯管器制作大拐弯的弯头连接;
(3)按照设计图需求,列出实训工具清单,领取实训材料和工具;
(4)首先量好线槽的长度,在使用电动起子在线槽的上面开8mm的孔，孔的位置必须与实训安装孔对应，每段不少于两个安装孔；
(5)使用螺钉把线槽固定在实训安装板上，拐弯处必须使用专用的接头，在线槽布线，边布线边盖板，布线盖板完成后必须做好标记。
3.模拟工作区进行信息插座的安装
本次时需要注意提前的测量工作不可造成截短的情况以免造成浪费管材，线槽的安装在需要弯折的地方需用专用的工具进行剪裁，保证所铺设的线槽美观又不影响后续的维护，对于信息插座的安装需要注意在安装端接模块时要注意网线的打接必须按照固定的规则以免造成不能使用引起不必要的麻烦。对于本次的实训注意操作规格不要伤到自己或他人，所铺设的线槽线管应满足美观实用，信息盒的安装端接正确，后续维护改进方便。
(5)明装布线安装时,边布线边布管,暗装布线时先把全部管和接头安装到位,并且固定好,然后从一端向另一端穿线,布管和穿线完成后必须做好线标.
2.模拟水平布线PVC线槽的铺设
(1)使用PVC线槽设计一种从信息点到楼层机柜的水平子系统,并绘制施工图;
(2)按照设计图,核算实训材料规格和数量,掌握工程核算方法,列出材料清单;
计算机科学与技术学院实验报告
课程名称：结构化布线指导教师：
PVC塑料线槽配线安装施工设计方案
PVC塑料线槽配线安装施工方案一、施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。
1.安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。
在安装过程中，不应损伤建筑物或减弱建筑物的强度。
2.便利：敷设线路时，操作要准确、简便。
开关插座等装置的安装位置和高度应便于操作。
3.美观：室内配线时，应注意美观，尽量避免损坏建筑物。
敷设的位置及灯具等用电备，都必须与建筑物相协调。
4.经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用。
二、施工准备1、材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件；导线的截面应满足供电的要求和机械强度。
火线一一红色零线一一蓝色保护线一一黄绿色。
在三相四线制配电系统中，中性线N的允许载流量，不应小于线路中最大不平衡负荷电流。
保护线（PE Sp >' -1其中：SpK是导体的线芯的截面（mm2, I是短路电流有效值（A）, t是在已达到允许最高持续工作温度的导体内短路电流持续作用时间（s）, K 是不同绝缘的计算系数。
查农网运行维护及检修表9-1-4选择截面积2.5mn2聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。
配线方式通过查农网运行维护及检修表9-1-4 选择木、塑料槽板配线，它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。
木槽板和塑料槽板，它们的安装方法基本相同，只是塑料槽板使用的环境温度不能低于一15°C,但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。
2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1选择线槽元件安装示意图--------------------------------- S2 EI____________________ : ---------------SE S3 电路原理图根据导线直径及各段线槽中导线的数量确定线槽的规格(通常以矩形截面的长、宽来表示，弧形的用宽度表示)。
PVC塑料线槽配线安装施工方案
PVC塑料线槽配线安装施工方案一、施工前准备1.安全措施：施工人员应佩戴好安全帽和安全鞋，并确保工作区域的安全。
2.工具准备：a.手电钻：用于打孔；b.手锯：用于切割线槽；c.扳手：用于固定线槽；d.橡胶锤：用于敲击线槽和安装桥架；e.剪线钳：用于剪断电线；f.铅笔和尺子：用于标记线槽位置；g.支架和夹具：用于支撑和固定线槽。
3.材料准备：a.PVC塑料线槽：根据实际需要选择合适的型号和长度；b.穿线管：用于穿线；c.电线：根据实际需要选择合适的规格；d.线夹：用于连接电线；e.安装桥架：用于固定线槽。
二、施工步骤1.确定安装位置：根据需求确定线槽的安装位置，并使用铅笔和尺子进行标记。
2.打孔：使用手电钻在墙壁、天花板等安装位置上打孔，并确保孔的位置和大小与线槽的尺寸相匹配。
3.安装线槽：根据标记好的位置，将线槽修剪成合适的长度，并使用手锯进行切割。
然后，将线槽放入打好孔的位置，并用橡胶锤轻轻敲击使其牢固。
4.安装穿线管：在线槽的两端和转弯处安装穿线管，以便后续穿线作业。
5.穿线：将电线从一端的穿线管中引入线槽，并通过线夹连接线槽与电线。
根据需要，可以使用钢丝等辅助工具完成电线的穿线。
6.安装桥架：根据需要，在线槽的上方安装桥架，以增加线槽的支撑力和稳定性。
使用扳手固定桥架与墙面或天花板的连接处。
7.验收：完成配线安装后，进行验收，确保线槽与电线的安装质量符合规范要求。
检查是否存在电线过度弯曲、穿线管磨损、线槽固定不牢等问题，如发现问题及时进行修复。
三、施工注意事项1.施工前应充分了解并遵守相关安全规范，确保施工人员的人身安全。
2.在施工前，应对电线进行充分的测量和规划，确保电线的长度和规格符合实际需要。
3.在切割线槽时，应使用适当的工具和方法，保证线槽切割的平整和美观。
4.在穿线过程中，应注意保护电线的外皮，避免损坏导致电线安全隐患。
5.在固定线槽时，应注意选择合适的固定件，并确保固定牢固，避免线槽松动或脱落。
【施工管理】塑料线槽配线安装施工工艺标准
塑料线槽配线安装施工工艺标准本工艺标准适用于工业和民用建筑干燥室内的电气照明（明敷）配线工程。
一、施工准备A、材料要求1、塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型,严禁使用非难燃型塑料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于—15℃，其氧指数不应低于27％。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。
并有产品合格证。
2、绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为1。
0mm2铝导线为2。
5mm2。
3、螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮.LC安全型压线帽请见（管内穿绝缘导线安装工艺标准)有关内容。
4、套管：套管有铜套管、铝套管及铜铝过渡套管三种,选用时应采用与导线规格相应的同材质套管.5、接线端子（接线鼻子）：选用时应根据导线根报数和总截面,选用相应规格的接线端子。
6、木砖：用木材制成梯形，使用时应做防腐处理。
7、塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应,并选择相同型号的圆头机螺丝与垫圈配合使用。
8、镀锌材料；选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。
非镀锌金属材料需进行除锈和防腐处理。
9、辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
B、主要机具1、铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳手、手锤、錾子。
2、钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。
3、手电钻、电锤、万用表、兆欧表、工具袋、工具箱。
高凳等。
C、作业条件1、配合土建结构施工预埋保护管、木砖及预留孔洞。
2、屋顶、墙面及地面、油漆、浆活全部完成。
二、操作工艺A、工艺流程弹线定位→线槽固定→线槽连接→槽内放线→导线连接→线路检查绝缘摇测B、弹线定位1、弹线定位应符合以下规定1)线槽配线在穿过楼板或墙壁时，应用保护管，而且穿楼板处必须用钢管保护,其保护高度距地面不应低于1.8m；装设开关的地方可引至开关的位置。

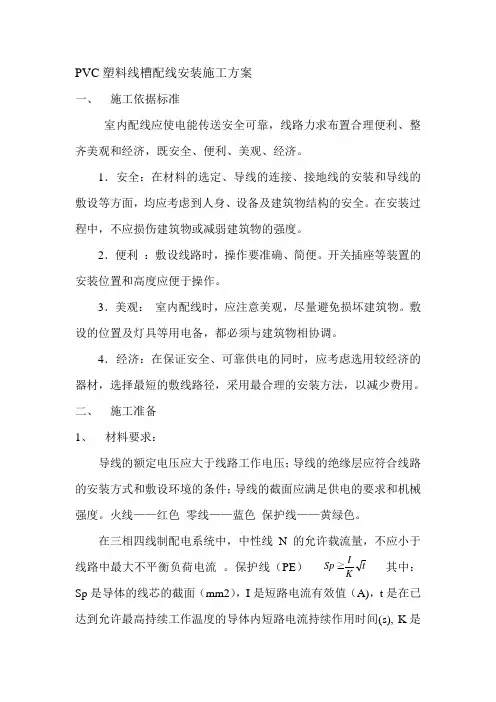

塑料线槽配线施工方案
塑料线槽配线施工方案依据标准：《建筑工程施工质量验收统一标准》GB-2001《建筑电气工程施工质量验收规范》GB-20021、范围本工艺标准适用于干燥室内的电气照明明配线工程。
2、施工准备2.1材料要求：2.1.1塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于－15℃，其氧指数不应低于27%。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。
并有产品合格证。
2.1.2绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为 1.0mm；铝导线为2.5mm。
2.1.3螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.41C安全型压线帽请见3—8、2.1.5有关内容。
2.1.5套管：套管有铜套管、铝套管及铜过渡套管三种，选用时应采用与导线规格相应的同材质套管。
2.1.6接线端子（接线鼻子）：选用时应根据导线的根数和总截面，选用相应规格的接线端子。
2.1.7木砖：用木材制成梯形，利用时应做防腐处置惩罚。
2.1.8塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头机螺丝与垫圈配合使用。
2.1.9镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。
非镀锌金属材料需进行除锈和防腐处理。
2.1.10辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、电工常用工具、活板子、手锤、錾子。
2.2.2钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。
2.2.3手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳等。
222.3作业条件：2.3.1配合土建结构施工预埋保护管、木砖及预留孔洞。
