压缩机的热力性能和计算

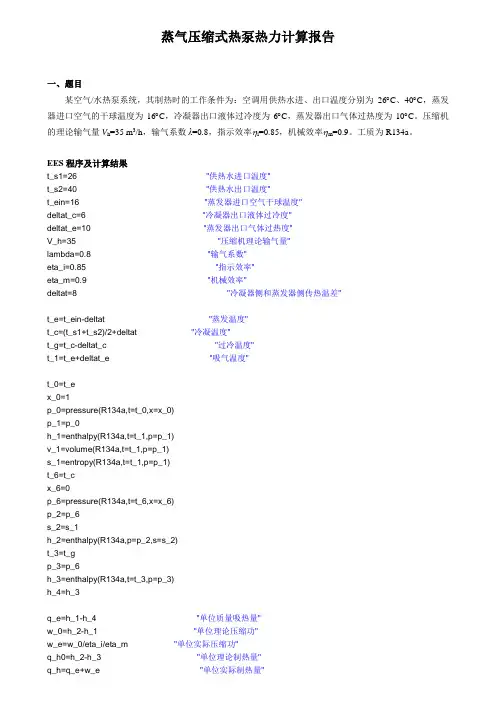

蒸气压缩式热泵热力计算报告分解
t_s1=26"供热水进口温度"
t_s2=40"供热水出口温度"
t_ein=16"蒸发器进口空气干球温度"
deltat_c=6"冷凝器出口液体过冷度"
deltat_e=10"蒸发器出口气体过热度"
V_h=35"压缩机理论输气量"
lambda=0.8"输气系数"
eta_i=0.85"指示效率"
蒸气压缩式热泵热力计算报告
一、题目
某空气/水热泵系统，其制热时的工作条件为：空调用供热水进、出口温度分别为26C、40C，蒸发器进口空气的干球温度为16C，冷凝器出口液体过冷度为6C，蒸发器出口气体过热度为10C。压缩机的理论输气量Vh=35 m3/h，输气系数λ=0.8，指示效率i=0.85，机械效率m=0.9。工质为R134a。
图3-3单位理论制热量随冷凝器出口液体过冷度的变化
图3-4制热系数随冷凝器出口液体过冷度的变化
4、蒸发器出口气体过热度
表3热泵性能随冷凝器出口液体过冷度的变化
蒸发器出口气体过热度
（C）
单位质量吸热量
（kJ/kg）
单位理论压缩功（kJ/kg）
单位理论制热量（kJ/kg）
制热系数
图4-1单位质量吸热量随蒸发器出口气体过热度的变化
工质种类
单位质量吸热量（kJ/kg）
单位理论压缩功（kJ/kg）
单位实际压缩功（kJ/kg）
单位理论制热量（kJ/kg）
单位实际制热量（kJ/kg）
工质循环流量（kg/s）
热泵制热量（kW）
压缩机轴功率（kW）
压缩机热力性能的计算举例
研究新型热力性能参数的方法 和标准是当前研究的热点。
新型热力性能参数的应用将推 动压缩机的技术进步和产业升 级。
压缩机热力性能与其他性能的综合优化
压缩机的热力性能与其他性能之间存在相互影响， 需要进行综合优化。
通过多学科交叉的方法，研究压缩机的整体性能 优化是未来的发展方向。
综合优化将有助于提高压缩机的性能指标，满足 不同领域的需求。
压缩机热力性能的计算举例
目录
• 压缩机热力性能概述 • 压缩机热力性能计算方法 • 压缩机热力性能的实例计算 • 压缩机热力性能的优化建议 • 压缩机热力性能的未来发展趋势
01 压缩机热力性能概述
压缩机热力性能的定义
压缩机热力性能是指压缩机在工作过 程中，其内部气体的压力、温度、体 积等参数的变化情况，以及压缩机的 能量转换效率、热效率等性能指标。
压缩机的效率计算
效率计算公式
$eta = frac{3600 times text{理 论排气量}}{text{实际耗电量} times 3600}$
理论排气量
根据压缩机型号和设计参数计算得 出。
实际耗电量
通过测量压缩机的输入功率和运行 时间计算得出。
压缩机的功率消耗计算
功率消耗计算公式
$P = frac{text{实际耗电量}}{3600}$
THANKS FOR WATCHING
感谢您的观看
压缩机热力性能的参数
进气压力
指压缩机吸入的气体在吸入时 的压力。
效率
指压缩机在工作过程中，实际 输出的功率与理论最大输出功 率的比值。
排气压力
指压缩机排出的气体在排出时 的压力。
压缩比
指压缩机的排气压力与进气压 力的比值。
压缩机吸气热量计算公式
压缩机吸气热量计算公式在工业生产中，压缩机是一种非常重要的设备，它可以将气体压缩成高压气体，用于各种工艺过程中。
在压缩机的运行过程中，会产生大量的热量，这些热量需要得到合理的处理和利用。
因此，了解压缩机吸气热量的计算公式是非常重要的。
吸气热量是指在压缩机吸气过程中，气体由于外界压力对其做功而吸收的热量。
在实际工程中，吸气热量的计算是非常复杂的，需要考虑到很多因素，比如压缩机的类型、工作条件、气体的性质等等。
但是，一般情况下，我们可以利用一些简化的方法来计算压缩机吸气热量。
首先，我们需要了解一些基本的概念。
在理想气体状态方程中，气体的压力、体积和温度之间存在着一定的关系，即 PV=nRT，其中P为压力，V为体积，n为气体的摩尔数，R为气体常数，T为温度。
在压缩机吸气过程中，气体会从低压力、低温度的状态变为高压力、高温度的状态，这个过程中会产生热量。
一般情况下，我们可以利用以下的公式来计算压缩机吸气热量：Q = m Cp (T2 T1)。
其中，Q为吸气热量，单位为焦耳（J）或千焦（kJ）；m为气体的质量，单位为千克（kg）；Cp为气体的定压比热容，单位为焦耳/千克·开（J/kg·K）；T2为气体的入口温度，T1为气体的出口温度。
在这个公式中，气体的质量和定压比热容是气体的基本性质，可以通过气体的物性表来查找；入口温度和出口温度是压缩机吸气过程中的温度，可以通过传感器来测量得到。
通过这个公式，我们就可以比较准确地计算出压缩机吸气热量。
当然，上面的公式是一个比较理想化的情况，实际工程中还需要考虑到一些其他的因素。
比如，在压缩机吸气过程中，会有一定的压降和温度变化，这些都会对吸气热量的计算产生影响。
此外，气体的性质也会对吸气热量的计算产生影响，不同的气体具有不同的定压比热容，这也需要进行修正。
除了上面的简化方法之外，还有一些更为复杂的计算方法，比如利用热力学循环分析来计算吸气热量。
这些方法可以更加准确地计算出吸气热量，但是需要更多的气体性质参数和工艺参数，计算过程也更为繁琐。

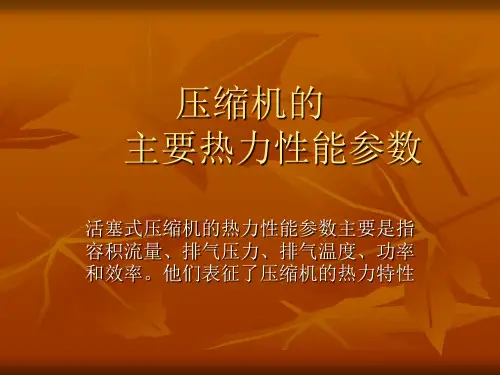

压缩机的热力计算
活塞式压缩机的热力性能参数主要是指 容积流量、排气压力、排气温度、功率 和效率。他们表征了压缩机的热力特性
压缩机的容积流量
m 3 / min
压缩机的容积流量，通常是指单位时间内， 压缩机最后一级排出的气体量换算到第一 级进口状态的压力和温度时的气体容积值。 习惯上用的单位为m3/min。 在计算容积流量时，要将气体中途分离掉 的水分、净化洗涤掉的气体（或加添的气 体）换算成进口状态的容积后加入（或减 去）。 水蒸气的压缩也是压缩机的能力。
• •
气缸余隙容积调节 • 连通一个或多个固定补助余隙容积：多用 于大型工艺用压缩机与空气压缩机 • 连通可变补助余隙容积：可用于大型工艺 用压缩机，调节范围100％～0％ • 部分行程连通补助余隙容积：用于大型压 缩机，调节范围100％～60％，调节装置较 复杂
活塞行程调节 • 改变行程：用于电磁压缩机、自由活塞压 缩机、汽车空调中斜盘压缩机，调节范围 100％～0％ 综合调节
压缩机的容积流量
压缩机的容积流量一般用流量计测量得到。当用 空气试验时，常将排出的有压力空气经流量计装 置直接泄入大气。这时压缩机的容积流量可按流 量计的计算公式直接求算，然后再加入析出的水 分等。具体测量及计算方法可参见国家标准 《GB/T 15487-1995 容积式压缩机流量测量方法》 对特定的压缩机，容积流量会随进气压力、进气 温度以及排气压力、冷却条件等因素改变。压缩 机铭牌上所标注的容积流量，是指在额定的进排 气条件以及冷却条件下测得的流量，称为公称容 积流量
• 联合使用：大型多级压缩机第一级用部分行程压开 进气阀，末级用补助余隙容积 • 联合使用：内燃机驱动时，100％～60％负荷由内 燃机改变转速，60％～0％由压开进气阀或截断进 气完成。 (试绘图各种调节方式的图，判断容积流量的连续性)
ARIEL JGD 6型压缩机性能计算与优化运行说明书
#38#2011年第2期(总226期)参考文献:[1]郁永章.容积式压缩机技术手册[M].北京:机械工业出版社,2000.[2]谢长豪.压缩空气手册[M].上海:阿特拉斯#科普柯(中国/香港)有限公司出版,1998.作者简介:周耘(1977-),男,工程师,1998年毕业于扬州大学,现就职于无锡压缩机股份有限公司技术中心,一直从事压缩机的设计开发和技术管理工作。
文章编号:1006-2971(2011)02-0038-05J GD/6压缩机性能计算与优化运行李彩霞,吴松,孙静伟(中国石油冀东油田油气集输公司,河北唐海,063200)摘要:介绍了美国AR IEL公司J GD/6型压缩机,阐述了该压缩机性能核算的理论依据,并根据现场天然气实际组份和工艺参数,利用性能核算软件对该压缩机进行了不同工况性能核算,总结出了该压缩机的性能规律,又根据核算结果对压缩机运行方案进行优化,为该压缩机的安全、经济运行提供了参考依据。
关键词:压缩机;性能计算;优化运行中图分类号:TH457文献标志码:AThe P erformance Co mputation and Optim izationO peration of J GD/6Co mpressorL I C a-i x ia,WU Song,SUN Jing-w ei(O il and Gas Gathering and T ransferr i ng Co mp any of J i dong O il F ield of P etroch i na,T anghai063200,China)A bstrac t:Th is article has i ntroduced the J GD/6compresso r made i n AR I EL co m pany o fU.S.A.A nd the t heoryfoundati on of perfor m ance check for t h is co m pressor is spec ifi ed.A ccordi ng to t he actua l constituents o f fieldnatura l gas and process para m eters,the perfor m ance check f o r t h i s compresso r is per f o r m ed under d ifferent ope r-a ti on performance by usi ng the perfor m ance check soft w are and the perfor m ance rules are su mm ar i zed.Based ont he check results,t he ope ra ting project o f th i s com pressor i s to be opti m ized,which prov ides reference basis fort he compresso r opera ti ng in safe t y and econom i ca l cond iti on.K ey word s:co m pressor;performance computati on;opti m izati on operati on1原料气压缩机概述冀东南堡联合站的天然气处理装置,设计处理量为135@104m3/d,天然气(原料气)增压压缩机采用美国AR I EL公司的J GD/6型往复式压缩机,电机驱动。
往复活塞压缩机热力性能计算
曲线不是稳定的 n 值。（多变指数n是变化的）
压缩线 a—b
开始段：气体吸热 n>k
中间段：不传热 n=k 结束段：气体放热 n<k 膨胀线 c—d
m——膨胀指数
开始段：气体放热 m>k
中间段：不传热 m=k
结束段：气体吸热 m<k
m<n
⑷ 气缸内存在气体泄漏，使压缩线与膨胀线变的平坦。 外泄漏：活塞环、活塞杆填料函、第一级进气阀。 内泄漏：排气阀、后面各级进气阀。
（2）进气阀、排气阀弹簧压力，阀片振动
进气时，气流需要克服阀片弹簧阻力 进气压力 p< p1 。 阀片颤振，使气压线出现波动。
排气时，气流需克服背压和阀片弹簧， 排气压力 p>p2 同样，阀片颤振，出现压力线波动。 △p 为克服气门阀片压紧弹簧所需的压力。
⑶ 压缩过程与膨胀过程存在不稳定的热交换，使压缩曲线与膨胀
p1 V2 ; T2 p2
p2 V1
T1 p1
• 等温过程功Wi
膨胀过程功： Wi
2
pdv
1
2
2 dv
W i 1 p d v 1 p 1 v 1 v
Wi
p1v1 ln
p2 p1
(J )
W
i
m
R T1
ln
V1 V2
(J )
p
1
p
0
dυ
2
υ
(2) 绝热过程(等熵过程）
p
气体与外界无热量交换，q=0 。
p1'
p1
p1
p11
p1 p1
p1 1 s
p
' 2
p2
p2
p2 1
大学_过程流体机械第二版(李云姜培正著)课后答案下载_1
过程流体机械第二版（李云姜培正著）课后答案下载过程流体机械第二版(李云姜培正著)内容简介1 绪论1.1过程流体机械1.1.1过程与生产过程1.1.2过程装备1.1.3过程流体机械1.2流体机械的分类1.2.1按能量转换分类1.2.2按流体介质分类1.2.3按流体机械结构特点分类1.3气体性质和热力过程1.3.1气体状态方程1.3.2气体热力过程1.3.3气体其他性质1.4压缩机概述1.4.1压缩机的分类与命名1.4.2压缩机的用途1.4.3各种压缩机的特点和适用范围1.4.4 压缩机的一些术语和基本概念1.5 流体机械的发展趋势1.5.1 创造新的机型1.5.2 流体机械内部流动规律的研究与应用 1.5.3 高速转子动力学的研究与应用1.5.4 新型制造工艺技术的发展1.5.5 流体机械的自动控制1.5.6 流体机械的故障诊断1.5.7 实现国产化和参与国际市场竞争2 容积式压缩机2.1 往复压缩机基本构成和工作过程2.1.1 基本构成和工作原理2.1.2 压缩机级的工作过程2.2 往复压缩机热力和动力性能2.2.1 压缩机的热力性能和计算2.2.2 压缩机的动力性能和计算2.3 往复压缩机气阀和密封2.3.1 气阀组件2.3.2 工作腔滑动密封2.4 往复压缩机调节和其他附属系统 2.4.1 压缩机的容积流量调节2.4.2 压缩机润滑与润滑设备2.4.3 压缩机冷却和冷却设备2.4.4 气体管路和管系设备2.5 往复压缩机选型和结构实例2.5.1 结构形式选择及分析2.5.2 结构参数选择及影响2.5.3 压缩机的驱动机选择2.5.4 压缩机典型结构实例2.5.5 选型计算实例2.6 回转式压缩机2.6.1 螺杆压缩机2.6.2 单螺杆压缩机2.6.3 滑片压缩机2.6.4 液环压缩机(真空泵)2.6.5 罗茨鼓风机3离心压缩机3.1离心压缩机的典型结构与工作原理 3.1.1离心压缩机的典型结构与特点 3.1.2离心压缩机的基本方程3.1.3级内的各种能量损失3.1.4多级压缩机3.1.5功率与效率3.1.6三元流理论与三元叶轮的应用 3.2性能、调节与控制3.2.1离心压缩机的性能3.2.2相似理论在离心压缩机中的应用 3.2.3压缩机的各种调节方法及其特点 3.2.4附属系统3.2.5压缩机的控制3.3安全可靠性3.3.1叶轮强度3.3.2转子临界转速3.3.3轴向推力的平衡3.3.4抑振轴承3.3.5轴端密封3.3.6离心压缩机机械故障诊断3.4选型3.4.1选型的基本原则3.4.2选型分类3.4.3选型方法3.4.4选型示例4泵4.1泵的分类及用途4.1.1泵的分类4.1.2泵的用途4.2离心泵的典型结构与工作原理4.2.1离心泵的典型结构、分类及命名方式 4.2.2离心泵的工作原理及基本方程4.3离心泵的工作特性4.3.1离心泵的汽蚀及预防措施4.3.2离心泵的.性能及调节4.3.3离心泵的启动与运行4.3.4相似理论在泵中的应用4.4其他泵概述4.4.1轴流泵4.4.2旋涡泵4.4.3杂质泵4.4.4往复活塞泵4.4.5螺杆泵4.4.6滑片泵4.4.7齿轮泵4.5泵的选用4.5.1泵的选用原则及分类4.5.2选用方法及步骤4.5.3泵的选用示例5离心机5.1离心机的典型结构及工作原理5.1.1非均一系的分离及离心机的典型结构5.1.2分离因数和离心力场的特点5.1.3沉降离心机流体动力学基本方程及沉降分离过程 5.1.4过滤离心机的有关计算5.1.5离心机的分类5.2过滤离心机与沉降离心机5.2.1过滤离心机5.2.2沉降离心机5.3离心机的选型5.3.1选型的原则5.3.2选型的依据5.3.3选型的基本方法过程流体机械第二版(李云姜培正著)图书目录《过程流体机械》是普通高等教育“十一五”国家级规划教材，是出版的《过程流体机械》的第二版，本版保留了第一版的编排结构，对部分内容进行了更详细的分析和阐述，还添加了反映近年来的过程流体机械新成果的内容。
压缩机的热力性能和计算
压缩机的热⼒性能和计算§2.2.1压缩机的热⼒性能和计算⼀、排⽓压⼒和进、排⽓系统（1）排⽓压⼒①压缩机的排⽓压⼒可变，压缩机铭牌上的排⽓压⼒是指额定值，压缩机可以在额定排⽓压⼒以内的任意压⼒下⼯作，如果条件允许，也可超过额定排⽓压⼒⼯作。
②压缩机的排⽓压⼒是由排⽓系统的压⼒（也称背压）所决定，⽽排⽓系统的压⼒⼜取决于进⼊排⽓系统的压⼒与系统输⾛的压⼒是否平衡，如图2-20所⽰。
③多级压缩机级间压⼒变化也服从上述规律。
⾸先是第⼀级开始建⽴背压，然后是其后的各级依次建⽴背压。
（2）进、排⽓系统如图所⽰。
①图a的进⽓系统有⽓体连续、稳定产⽣，进⽓压⼒近似恒定；排⽓压⼒也近似恒定，运⾏参数基本恒定。
②图b的进⽓系统有⽓体连续、稳定产⽣，进⽓压⼒近似恒定；排⽓系统为有限容积，排⽓压⼒由低到⾼逐渐增加，⼀旦达到额定值，压缩机停⽌⼯作。
③图c的进⽓系统为有限容积，进⽓压⼒逐渐降低；排⽓系统压⼒恒定，⼀旦低于某⼀值，压缩机停⽌⼯作。
④图d的进、排⽓系统均为有限容积，压缩机⼯作后，进⽓压⼒逐渐降低；排⽓系统压⼒不断升⾼，当进⽓系统低于某⼀值或排⽓系统⾼于某⼀值，压缩机停⽌⼯作。
⼆、排⽓温度和压缩终了温度（1）定义和计算压缩机级的排⽓温度是在该级⼯作腔排⽓法兰接管处测得的温度，计算公式如下：压缩终了温度是⼯作腔内⽓体完成压缩机过程，开始排⽓时的温度，计算公式如下：排⽓温度要⽐压缩终了温度稍低⼀些。
（2）关于排⽓温度的限制①汽缸⽤润滑油时，排⽓温度过⾼会使润滑油黏度降低及润滑性能恶化；另外，空⽓压缩机中如果排⽓温度过⾼，会导致⽓体中含油增加，形成积炭现象，因此，⼀般空⽓压缩机的排⽓温度限制在160°C以内，移动式空⽓压缩机限制在180°C以内。
②氮、氨⽓压缩机考虑到润滑油的性能，排⽓温度⼀般限制在160°C以内。
③压缩氯⽓时，对湿氯⽓的排⽓温度限制在100°C，⼲氯⽓的排⽓温度限制在130°C。
车用空调压缩机的热力学模拟与优化设计方法
车用空调压缩机的热力学模拟与优化设计方法车用空调压缩机是汽车空调系统中重要的关键设备之一，其性能和效率直接影响着汽车的制冷效果和燃油经济性。
为了提高空调系统的效率和能耗，热力学模拟和优化设计成为解决方案之一。
本文将从热力学模拟和优化设计两个方面，详细介绍车用空调压缩机的相关方法和技术。
热力学模拟是汽车空调压缩机优化设计的基础，通过模拟分析车用空调压缩机的热力学过程，可以得出各个工况下的性能参数。
首先，需要建立车用空调压缩机的热力学模型，包括各个元件的传热传质特性、几何参数和工质流动情况等。
常用的热力学模型包括动态模型和静态模型。
动态模型主要考虑了压缩机在汽车行驶过程中的运动状态和变化过程，能更真实地反映压缩机的工作特性。
静态模型则是基于压缩机稳定运行工况下的平衡状态，通过简化假设等手段进行计算。
基于建立的热力学模型，可以进行车用空调压缩机的性能测试和优化设计。
为了评价和比较不同设计方案的性能，需要选取合适的性能指标和评价方法。
常见的性能指标包括冷却量、制冷能力、制冷效率、压缩功率和制冷剂流量等。
同时，还需要考虑的因素包括压缩机的体积、重量和成本等。
通过对不同参数的敏感性分析和参数优化，可以得到最佳的设计方案。
热力学模拟方法可以实现快速评估不同设计方案的性能和优劣，并为后续的实验验证提供参考。
优化设计是指在热力学模拟计算的基础上，通过调整和优化压缩机的结构和工艺，提高其性能和能效。
基于热力学模拟的结果，可以采用多目标优化方法，综合考虑不同指标的权重，寻找最佳的设计方案。
常用的优化方法包括遗传算法、粒子群算法和神经网络等。
这些优化方法可以通过多次迭代，在搜索过程中不断调整参数，并实时评估各个设计方案的指标。
优化设计方法可以大大提高车用空调压缩机的性能和能效，减少系统的能耗和排放。
另外，为了更准确地模拟和优化车用空调压缩机的性能，还需要考虑压缩机的精细建模和实验验证。
通过利用计算流体力学（CFD）方法，可以对压缩机内部的流场和传热传质特性进行详细的模拟和分析。
