二、建筑防雷接地系统安装与识图

合集下载

安装识图之防雷接地工程图43页PPT

44、卓越的人一大优点是：在不利与艰难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
安装识图之防雷接地工程图
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本身就是讲道理 ……法律，也 ----即明示道理。— —爱·科克
3、法律是最保险的头盔。——爱·科克 4、一个国家如果纲纪不正，其国风一定颓败。—— 塞内加 5、法律不能使人人平等，但是在法律面前人人是平等的吸收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自己。——德国
43、重复别人所说的话，只需要教育；而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔

防雷接地施工图文并茂共21页

1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回பைடு நூலகம்起来却有久久不会退去的余香。
防雷接地施工图文并茂 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮回里有你。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

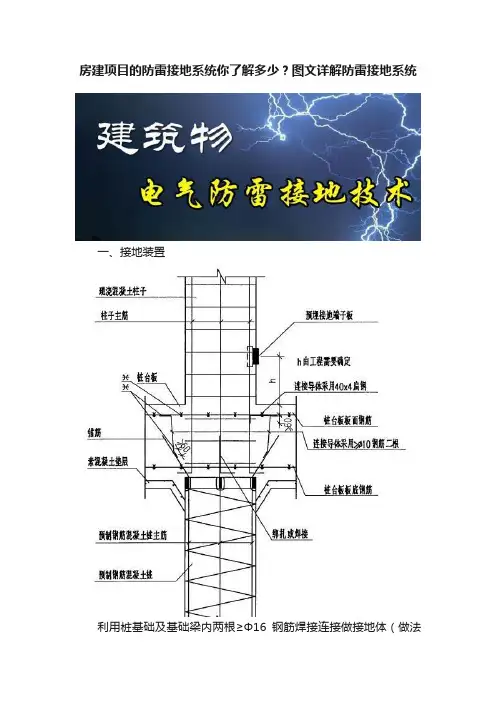

房建项目的防雷接地系统你了解多少？图文详解防雷接地系统

房建项目的防雷接地系统你了解多少？图文详解防雷接地系统一、接地装置利用桩基础及基础梁内两根≥Φ16钢筋焊接连接做接地体（做法详见03D501-3 P45），无基础梁处利用-40*4镀锌扁钢贯通焊接作环形接地体，沿环形接地体无梁处人工开外10*10cm沟槽，-40*4镀锌扁钢沿沟槽敷设，焊接后清除焊渣，刷一道防锈漆，一道防腐漆，然后回填覆土。

镀锌扁钢与地梁或柱钢筋焊接长度不得小于钢筋直径的6倍。

环形接地体应与引下线所经过的混凝土柱内主筋焊接。

建筑物四角外墙距室外地面上0.5m处，由防雷引下线焊接引出∅10镀锌圆钢作接地电阻测试端子，接地电阻测试端子设于防雷测试盒（146型塑料预埋盒制作）墙内暗敷。

电梯井道、水电井道、配电室内的接地板预留高度为距相应楼地面0.3米；连接散流扁钢预留的接地钢板距室外1.0米设置，采用-40*4mm 的热镀锌扁钢作为散流线，并伸出外墙面1.5米。

预留的接地钢板应与所选接地连接钢筋焊接连通，钢板预留时应紧贴模板，预埋接地连接板：由接地体钢筋或镀锌扁钢焊接引出∅16圆钢，在室外地面下墙、柱面设置预埋接地连接板，供增设人工接地体、等电位连接、接地连接等使用。

预埋接地端子板可参照下面三种做法施工。

a预埋接地连接板100*100*6钢板，设于室外地面下0.8m处；b接地电阻测试点100*100*6钢板，设于室外地面上0.5m处；c预埋连接板（备电梯导轨接地使用）100*100*6钢板，设于距电梯基坑0.5m处；d预埋连接板（电井接地扁钢）；100*100*6钢板；e预埋连接板（变配电房接地）；100*100*6钢板；二、引下线利用结构混凝土墙、柱或构造柱内对角两根≥∅16钢筋上下贯通连接为一组防雷引下线所选择的引下线钢筋可用红色油漆做好标记，逐层传递，保证各层各点均是相同的钢筋引下。

引下线与作为接地体的地梁钢筋间需用≥∅12mm圆钢做跨接，双面焊接，搭接长度不小于圆钢的6D。

柱内作为引下线的两根≥∅16钢筋间需用≥∅12mm圆钢做跨接。

建筑防雷接地系统安装与识图资料整理

E、电气设备認臨螂鹽值
第一节建筑防雷接地系统基础知识
■常用的接地电阻测量仪有ZC—8型、ZC-29型两种。在接地电阻测试前要先拧开接地线或防雷接地引下线断接卡子的紧固螺栓
ZC—8型接地电阻测量仪由手摇发电机、电流互感器、滑线变阻器及检流器等组成。・三个端钮仪表仅用于流散电阻的测量，四个端钮者既可用于流散电阻测量，也可用于土壤电阻率的测量。・使用接地电阻测量仪时，沿被测接地体F,将电位探测针 P和电流探测针C',依直线彼此相距20m插入地下，且电位探测针P系插于接地体F和电流探测针C之间。用专用导线将E\ P和C，联于仪表相应的端钮，如图7-2-1所示。
0 小热齡聊沿姒埼融散
焊樱
I 作为弓下线的柱内二根主的
室内甥 f
Mfig
愤热耕腐ffl25x4」46系那盍験螂
測戏（仅魅钏角）
从接地主筋焊接一根40x 4媳镜锌肩
凱
5 仲出對更外此米 lawsf及備锌扁铜
引下线在挑檐•处做法
接地示意图
第二节建筑物防雷工程图识读
/ZAX ZZAX /ZAX
J!
ZZXW /
IO
]5000 ] 5000
2J
L50X5垂直接地体 \-40X4水平接地体
人工接地极做法
第二节建筑物防雷工程图识读
室外明装接地剖面图
避雷测试点标示
第二节建筑物防雷工程图识读
室外暗装接地剖面图
«SW_e
攵儿堵
于挂石
务水卷材屋面面陽
Jioa 暗装连懐胃筋卩屋面防水套賞 --------H焊接
第二节建筑物防雷工程图识读
电气接地图形和文字符号
第二节建筑物防雷工程图识读

二建筑防雷接地系统安装与识图

总等电位母线排
总等电位联结 MEB 箱图
LOGO
第二节建筑物防雷工程图识读
总等电位联结系统图
LOGO
第二节建筑物防雷工程图识读
局部等电位连接示意图
LOGO
第二节建筑物防雷工程图识读
明装引下线、断接卡子、保护管
暗敷引下线,明测试卡
LOGO
第二节建筑物防雷工程图识读
暗敷引下线,暗装测试盒施工中
LOGO
第二节建筑物防雷工程图识读
▪ 2、利用柱内钢筋做避雷引下线共有六处；建筑物四角做引下线的构造柱在1.8米处应向室外方向预留测试卡子,供测试接地电阻用。
▪ 4、安装完毕应实测其接地电阻,若大于1欧姆应增设人工接地体,详细做法见05D10《防雷与接地工程》。
▪ 5、本工程电缆在π接箱处做重复接地。
▪ 2 接地干线安装: • ①支架安装完毕。 • ②土建抹灰已完成。 • ③穿墙保护管巳预埋。
▪ 3 支架安装: • ①各种支架已运到现场。 • ②结构工作巳经宪成。 • ③室外必须有脚手架或爬梯。
LOGO
第三节土建施工与建筑电气安装配合
4 防雷引下线暗敷设: • ①建筑物有脚手架或爬梯,达到能上人操作的条件。 • ②利用主筋作引下线时,钢筋绑扎完毕。
▪ 使用接地电阻测量仪时,沿被测接地体E',将电位探测针P'和电流探测针C’,依直线彼此相距20m插入地下,且电位探测针P'系插于接地体E' 和电流探测针C'之间。用专用导线将E'、P'和C'联于仪表相应的端钮, 如图7-2-1所示。
LOGO
第一节建筑防雷接地系统基础知识
❖2、接地电阻的测量
接地摇表连接 1-至被保护的电气设备避雷网 2-断接卡子

防雷与接地装置：防雷与接地装置工程识图

一、工程防雷体系及建筑物防雷类别
1.工程防雷体系建筑防雷不只是某一项或若干项技术的独立应用，而是一系列技术措施的相互配合与协作，由此形成的防雷措施的组合叫做工程防雷体系。按实施部位分类，现状工程防雷体系可归纳如图1。
图1 工程防雷体系
一、工程防雷体系及建筑物防雷类别
建筑物的防雷装置是用于对建筑物进行雷电防护的整套装置，由外部防雷装置和内部防雷装置组成。
防雷与接地装置1
防雷与接地装置
教学要求：（1）了解建筑物的防雷技术措施；（2）熟悉防雷及接地装置系统的组成、材料、作法；（3）了解防雷及接地系统定额内容；（4）掌握防雷接地系统工程工程量计算方法及其定额套用，熟悉相关注意事项。重点难点：防雷接地工程的工程量计算方法及定额套用。
防雷与接地装置
1 防雷与接地装置工程识图 2 防雷与接地装置工程施工 3 防雷与接地装置工程定额简介 4 防雷与接地装置工程计价
1、防雷与接地装置工程识图
一、工程防雷体系及建筑物防雷类别二、建筑物外部防雷系统三、建筑物内部防雷系统及雷击电磁脉冲防护四、低压系统电涌保护五、防雷与接地装置工程图的内容六、防雷与接地工程识图实例
二、建筑物外部防雷系统
（2）利用构造柱内两根主筋作为引下线其中钢筋直径≥ 12mm。利用混凝土内钢筋、钢柱、幕墙的金属立柱作为引下线，同时利用其基础作接地体时，可不设断接卡，但利用钢筋作引下线时应在室内、外的适当地点设若干连接板，供测量、接人工接地体和等电位连接用。当仅仅利用钢筋作为引下线并采用埋于土壤中的人工接地体时，应在每根引下线上距地面不低于0.3m处设接地体连接板。
1.按闪器：通常有接闪杆、接闪网、接闪带、接闪网以及金属屋面、金属构件等组成；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第二节建筑物防雷工程图识读
避雷带实物图
第二节建筑物防雷工程图识读
避雷与栏杆等金属结构连接
避雷带过伸缩缝做法
第二节建筑物防雷工程图识读
避雷带（网）在转弯处做法（a）在平面屋顶上安装（b）在女儿墙上安装 1—避雷带 2—支架 3—支座 4—平屋面 5—女儿墙
第二节建筑物防雷工程图识读
LOGO
二、建筑防雷接地系统
Contents
1 2 建筑防雷接地系统基础知识建筑防雷接地施工图识读方法建筑防雷接地与土建施工配合
3
学习内容：
1、建筑防雷接地基础知识学习； 2、建筑防雷施工图识读； 3、建筑防雷与土建施工配合。
学习目标：
1、熟悉建筑防雷基础知识，为识图打基础； 2、掌握建筑防雷工程图的识读方法； 3、熟悉建筑防雷与土建施工配合的时机与方法。
第一节建筑防雷接地系统基础知识
当建筑物遭受雷击或雷电感应时，对地形成Байду номын сангаас电压，
导致火灾、爆炸和人员伤亡；另外，当架空线路或架
空管道遭受雷击或雷电感应时，都会形成高电压，此高电压沿电线、管道进入建筑物时（即雷电波浸入），可能导致火花放电引起火灾或击穿电气设备绝缘而损坏设备。
由于雷电会给人民的生命财产带来很大损害，因而建
5 6 7
接地装置中性线保护线
8
保护和中性共用线
PEN
用于平面图中
第二节建筑物防雷工程图识读
避雷系统具体安装方法：首先，我们通过一些图片，了解一下常见建筑防雷的组成及做法：
电气设备电气装置接地支线接地支线
接地极
设备接地装置构成示意图
电气设备电气装置
设备接地装置平面示意图
金属门、窗与防雷装置连接位置图（a）单层窗；（b）双层窗 a、b、c、d—金属门窗与防雷装置连接位置
第二节建筑物防雷工程图识读
筑物，尤其是高层建筑物的防雷装置是必不可少的。
第一节建筑防雷接地系统基础知识
①避雷针为防止雷电波侵入建筑物内，常用阀式避雷器。 ②避雷带（1）接闪器 ③避雷网 1、防直击雷的装置（2）引下线（3）接地装置 2、防雷电波侵入的装置 3、防雷电感应的措施 4、消雷器防雷为了防止雷电感应而产生火花，建筑物内的金属物（如设备的外壳、金属管道、金属框架、电缆的金属外皮、钢架等）和突出屋面的金属物，均应可靠地接地。消雷器防雷就是增大消雷装置电晕电流的方法，中和雷云电荷以减弱雷电活动。随着半导体少长针消雷器的研制成功，消雷器防避雷器安装示意雷法的应用日趋广泛。 ④避雷笼
防雷装置
第一节建筑防雷接地系统基础知识
接闪器是收集电荷的装置，基本形式有针、带、网、笼等四种。 1、防直击雷的装置
（1）接闪器（2）引下线（3）接地装置
防雷装置
引下线是联接接闪器和地装置的导体，通常情下，沿墙敷设若干条（设计定）。
2、防雷电波侵入的装置 3、防雷电感应的措施 4、消雷器防雷接地装置即散流装置，其作用是将雷电流通过引下线引入大地。接地装置由接地线和接地体组成。
避雷笼即用垂直和水平的导体（铜带或钢筋）密集地将建筑物包围起来，形成一个保护笼。
第一节建筑防雷接地系统基础知识
避雷器安装示意
第一节建筑防雷接地系统基础知识
1、电气设备要求的接地电阻值
电气装置名称接地的电气装置特点
部分电气设备接地电阻的规定数值
接地电阻（Ω ）
与总容量在100KVA以上的发电机或变压器相连的接地装置 1KV以下中性点直接接地和不接地的系数同上装置的重复接地与总容量在100KVA以下的发电机或变压器相连的接地装置
第一节建筑防雷接地系统基础知识
避雷针是安装在建筑物突出部位或独立安装的针型金属导体。通常采用镀锌圆钢或镀锌钢管制成，所用圆钢及钢管直径依针长不同而不同。 ①避雷针 ②避雷带 ③避雷网 ④避雷笼
避雷带是沿建筑物易受雷击的部位装设的带形导体。一般用镀锌圆钢或镀锌扁钢制成。
避雷网即在屋面上纵横敷设的避雷带组成的网格，所需材料和做法与避雷带相同。
2、接地电阻的测量
接地摇表连接 1-至被保护的电气设备（避雷网） 2-断接卡子
第二节建筑物防雷工程图识读
避雷针和避雷带等类防直击雷设备平面布置及其保护范围图；
避雷器等类防雷电波侵入的电气联接的电路图和系统图；
防雷工程图有三大类
再一类就是建筑物防雷电气工程图
建筑物防雷设施主要有避雷针和避雷带，表示这些防雷设施平面布置的图称为建筑物防雷电气工程图。
阻测量，也可用于土壤电阻率的测量。使用接地电阻测量仪时，沿被测接地体E'，将电位探测针P'和电流探
测针C’，依直线彼此相距20m插入地下，且电位探测针P'系插于接地
体E'和电流探测针C'之间。用专用导线将E'、P'和C'联于仪表相应的端钮，如图7-2-1所示。
第一节建筑防雷接地系统基础知识
R≦10
R≦30
R≦30
第一节建筑防雷接地系统基础知识
常用的接地电阻测量仪有ZC—8型、ZC—29型两种。在接地电阻测试前要先拧开接地线或防雷接地引下线断接卡子的紧固螺栓。 ZC—8型接地电阻测量仪由手摇发电机、电流互感器、滑线变阻器及检流器等组成。
三个端钮仪表仅用于流散电阻的测量，四个端钮者既可用于流散电
第二节建筑物防雷工程图识读
电气接地图形和文字符号
序号 1 2 3 4 名称接地接机壳无噪声接地保护接地图形符号文字符号 E MM TE PE 抗干扰接地表示具有保护作用，例如在故障情况防止触电的接地上图：有接地极（体）“o”表示接地极下图：无接地极。用于平面布置图中。 N PE 用于平面图中用于平面图中说明一般符号，用于电气接地系统图
R≦4
R≦10 R≦10 R≦30 R≦30 R≦10 R≦30 R≦10 R≦10
同上装置的重复接地低压线路水泥杆、金属杆
低压架空电力线路
零线重复接地
低压进户绝缘子铁脚第一类防雷建筑物（防直击雷及雷电波侵入）第一类防雷建筑物（防感应雷）
建筑物防雷装置
第二类防雷建筑物（防直击雷与感应雷共用及雷电波侵入）第三类防雷建筑物（防直击雷）烟囱、水塔接地
