水泥混凝土抗弯拉弹性模量试验方法
1、目的、适用范围和引用标准
本方法规定了测定水泥混凝土抗弯拉弹性模量的方法和步骤。

抗弯拉弹性模量是以 1/2抗弯拉强度时的加荷为准。

2、每组6根同龄期同条件制作的试件,3根用于测定抗弯拉强
度,3根则用作抗弯拉弹性模量试验。

3、试验步骤
(1)至试验龄期时,自养护室取出试件,用湿布覆盖,
避免其湿度变化。

清除试件表面污垢,修平与装置接触的
试件部分(对抗弯拉强度试件即可进行试验)。

在试件上
下面即成型时两侧面)戈U出中线和装置位置线,在千分
表架共四个脚点处,用于毛巾先擦干水分,再用 502胶
水粘牢小玻璃片,量出试件中部的宽度和高度,精确至
1mm。

(2)将试件安放在支座上,使成型时的侧面朝天上,
千分表架放在试件上,压头及支座线垂直于试件
中线且无偏心加载情况,而后缓缓加上约1kN压
力,停机检查支座等各接缝处有无空隙(必要时需加金属
薄垫片),应确保试件不扭动,而后安装千分表,其触
电及表架触点稳立在小玻璃片上。

(3)取抗弯拉极限荷载平均值的 1/2 为抗弯拉弹性模
量试验的荷载标准(即F0.5)进行5次加卸荷载循环,由 1kN 起,以 0.15Kn/s-0.25Kn/s 的速度加荷,
至 3kN 刻度处停机(设为 Fo ),保持约 30s (在此段
加荷时间中,千分表指针应能起动,否
则应提高Fo至4kN等),记下千分表读数△ o, 而后
继续加至F0.5,保持约30s,记下千分表读数△ 0.5;再以同样速度卸荷至 1kN,保持约30s,为第一
次循环。

(4)同第一次循环,共进行五次循环,取第五次循环
的挠度值相差大于 0.5g时,须进行第六次循环,
直到两次相邻循环挠度值之差符合上述要求为止,取最后
一次挠度值为准。

( 5)当最后一次循环完毕,检查各读数无误后,立即
去掉千分表,继续加荷直至试件折断,记下循环
后抗弯拉强度f‘ f观察断裂面形状和位置。


1 >
断面在三分点外侧,则此根试件结果无效;如有两根试件
结果无效,则该组试验无效。

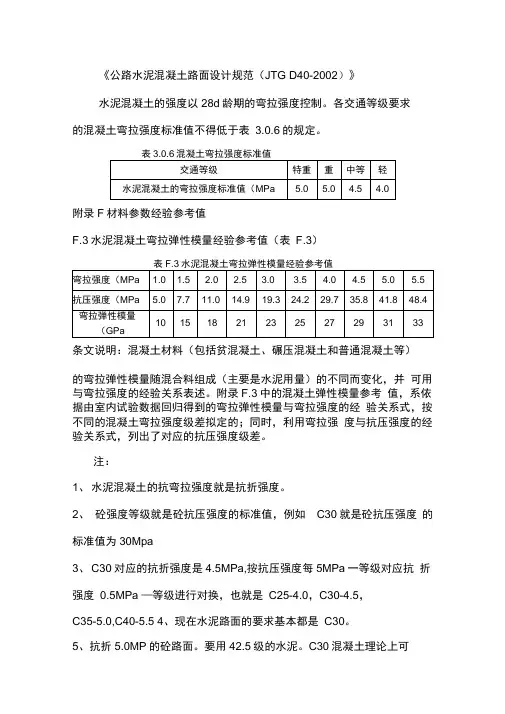

4、试验结果
1)混凝土抗弯拉弹性模量 E f 按支梁在三分点各加荷
载 F0.5/2 的跨中挠度公式反算求得:
3
23L ( F0.5- F 0)
E f = -------------------
1296J| △ o.5-△ o |
式中: E f ——混凝土抗弯拉弹性模量( Mpa);
F0.5、F0――终荷载及初荷载(N);
△ 0.5、△ 0――对应F0.5及F0的千分表读数(mm ;
L ------- 试件支座间距离(L=450mn);
34
J ――试件断面转动惯量, J=1/12bh (mm) .
(2)以 3 个试件测值的算术平均值为测定值。

3 个试件中
最大值或最小值中如有一个与中间值之差超过中间值的 15%,则把最大值和最小值舍去,以中间值作为试件的抗弯拉强度。

如有两个测值与中间值的差值均超过中间值的 15% 时,则该组试验结果无效。

3 个试件中如有一个断裂面位于加荷点外侧,则混凝土抗弯拉强度按另外两个试件的试验结果计算。

如果这两个测值的差值不大于这两个测值中较小值的 15%,则以两个测值的平均值为测试结果,否则结果
无效。

如果有两根试件均出现断裂面位于加荷点外侧,则该组结果无效。
