技术解析：电动采光排烟天窗是如何实现消防联动
电动排烟窗工作原理、设计依据、适用范围及分类
电动排烟窗工作原理、设计依据、适用范围及分类一、电动排烟窗工作原理电动排烟窗是拥有消防报警联通装置，这样出现火灾之后就可以自动报警，同时将窗户打开，所以电动排烟窗面对突发情况可以起到很好的保护作用。
另外还要做出报警提醒人们及时设立，在撤离过程中相关人员不会受到烟雾的伤害，起到保护作用。
电动排烟窗采用微型电脑控制电子晶片，这样可以大大提高电动排烟窗的质量，如果遇到停电的情况备用电池可以保证72小时工作。
遇到恶劣天气及时作出反应，例如风、光、雨水、温度等变化，温度传感器都可以进行智能控制，及时关闭或者开启窗户。
电动排烟窗可以实现多种控制，可以进行手动、遥控、时间控制，从而满足不同客户对日常的需求。
加上消防联网功能，可以对消防信号进行有限处理，这样遇到特护情况可以及时作出反应，另外还可以自动检测系统故障并作出相应指示。
二、电动排烟窗设计依据依据建设部建质【2003】75号《二〇〇三年国家建筑标准设计编制工作》，对原国标图集《电动采光排烟天窗》00j621—2进行修改编制。
三、电动排烟窗适用范围1、适用于一般工业于民用建筑的屋顶采光、通风、排烟。
不适用于高温及有腐蚀性的建筑。
2、适用于屋面坡度为2%-10%的建筑（瓦屋顶坡度可>10%）。
3、适用于基本风压≤900pa的地区。
4、注意事项：设有天窗的屋顶应具有通向屋顶的方便条件，使用单位应对天窗作定期和不定期的检查维修，预防渗漏。
采光面受环境污染，应及时清洗。
寒冷地区的天窗顶面积雪应及时清除。
四、电动排烟的分类三角型电动采光排烟窗、一字型电动采光排烟窗、圆拱形电动采光排烟窗（一）圆拱形电动采光排烟窗1、电动采光排烟天窗适用于以采光为主，通风为辅的建筑；2、圆拱（上开式）电动采光排烟天窗结构由矩形管和专用铝合金型材构成。
天窗开启机构设置在天窗中间，一套开启机构一般可开启长度为12000mm，天窗开启扇向向上开启，开启角度为30度或40度。
3、外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑。
技术解析：电动采光排烟天窗是如何实现消防联动
技术解析：电动采光排烟天窗是如何实现消防联动技术分析：电动采光排烟天窗如何实现消防联动通风排烟天窗是现代化建筑使用率很高的通风设备之一，被广泛地应用于电力、钢铁、冶金、化工、机械、制造、轻工业等工业厂房及大型超市、商场、车站、码头等公共建筑。
随着建筑消防要求愈来愈严，电动采光排烟天窗凭借自身独到的优势逐渐成为主流，替代了传统的排烟通风天窗。
那么，从技术层面来分析，电动采光排烟天窗是如何来实现消防联动的呢？1、剖析电动采光排烟天窗的驱动方式从电动采光通风天窗的驱动方式来看，主要是电力驱动天窗的启闭系统。
一般而言，电动采光天窗主要的开启方式包括传动轴旋转、链式、推杆式等。
天窗的操作快捷简单、一键启闭，与工厂和民用建筑的消防系统实现联动。
若发生火灾等意外事故，电动消防排烟天窗会自动开启，迅速排除烟雾，实现通风排烟，满足建筑的消防联动的需求。
2、分析电动采光排烟天窗的供电方式由于电动采光通风天窗的启动方式是电动，所以，在技术商榷环节中，业主往往会提出这样的问题：我安装了电动采光通风天窗，假如遇到停电的情况，电动通风天窗岂不是无法开启了。
我们工厂内又如何保证通风和排烟？为了确保业主方的基本利益，不影响厂房内的正常化的生产进度和效率。
从电动采光通风天窗的供电方式作为解决问题的切入点，一般而言，电动排烟天窗厂家为广大业主提供了两套解决方案。
（1）UPS备用电源UPS备用电源是为了防止电动采光排烟天窗在使用过程中突然断电或者是停电而准备的安全设备，从广义上说，备用电源属于移动类电源。
即使是遇到各种突发断电情况，电动采光天窗仍然能够正常工作。
（2）太阳能蓄电池电动通风采光天窗也可以借助于太阳能蓄电池来保持运转，太阳能蓄电池使用寿命长、对环境污染小、能够适应高海拔、高温、极寒等恶劣环境，所以，部分业主都会选用太阳能蓄电池作为电动采光天窗的备用电源设备。

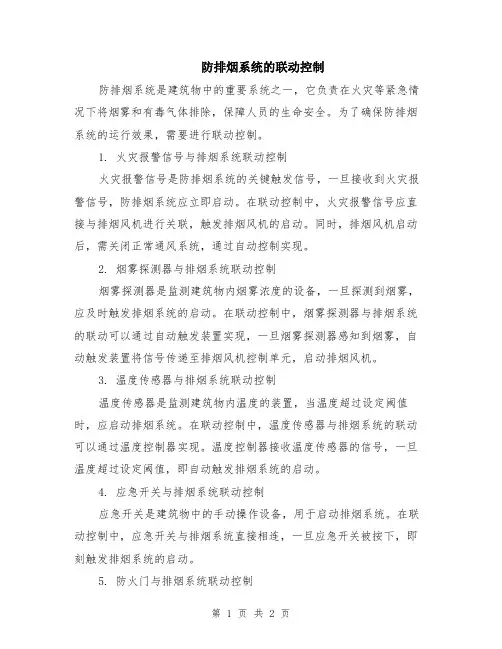

防排烟系统的联动控制
防排烟系统的联动控制防排烟系统是建筑物中的重要系统之一，它负责在火灾等紧急情况下将烟雾和有毒气体排除，保障人员的生命安全。
为了确保防排烟系统的运行效果，需要进行联动控制。
1. 火灾报警信号与排烟系统联动控制火灾报警信号是防排烟系统的关键触发信号，一旦接收到火灾报警信号，防排烟系统应立即启动。
在联动控制中，火灾报警信号应直接与排烟风机进行关联，触发排烟风机的启动。
同时，排烟风机启动后，需关闭正常通风系统，通过自动控制实现。
2. 烟雾探测器与排烟系统联动控制烟雾探测器是监测建筑物内烟雾浓度的设备，一旦探测到烟雾，应及时触发排烟系统的启动。
在联动控制中，烟雾探测器与排烟系统的联动可以通过自动触发装置实现，一旦烟雾探测器感知到烟雾，自动触发装置将信号传递至排烟风机控制单元，启动排烟风机。
3. 温度传感器与排烟系统联动控制温度传感器是监测建筑物内温度的装置，当温度超过设定阈值时，应启动排烟系统。
在联动控制中，温度传感器与排烟系统的联动可以通过温度控制器实现。
温度控制器接收温度传感器的信号，一旦温度超过设定阈值，即自动触发排烟系统的启动。
4. 应急开关与排烟系统联动控制应急开关是建筑物中的手动操作设备，用于启动排烟系统。
在联动控制中，应急开关与排烟系统直接相连，一旦应急开关被按下，即刻触发排烟系统的启动。
5. 防火门与排烟系统联动控制防火门的主要功能是在火灾发生时封堵火源，防止火势蔓延。
在联动控制中，防火门与排烟系统的联动可以通过电子联锁控制实现。
当排烟系统启动时，防火门将被自动关闭，防止烟雾进入防火门封闭区域。
6. 电气控制柜与排烟系统联动控制电气控制柜是排烟系统的核心控制装置，负责对排烟设备进行电气控制。
在联动控制中，电气控制柜接收各种信号，通过控制排烟设备的启停和各种运行模式的切换，实现对排烟系统的精确控制。
在防排烟系统的联动控制中，火灾报警信号、烟雾探测器、温度传感器、应急开关、防火门和电气控制柜等各个设备之间相互协同，实现排烟系统的快速启动和运行。
防排烟系统的联动控制(知识浅析)
第一章防排烟系统的联动控制一、防烟系统的联动控制对采用总线控制的系统，当某一防火分区发生火灾时，将该防火分区内的感烟、感温探测器探测的火灾信号发送至消防控制主机，主机发出开启与探测器对应的该防火分区内前室及合用前室的常闭加压送风口的信号，至相应送风口的火警联动模块，由它开启送风口，消防控制中心收到送风口动作信号，就发出指令给装在加压送风机附近的火警联动模块，启动前室及合用前室的加压送风机，同时启动该防火分区内所有楼梯间的加压送风机。
当防火分区跨越楼层时，应开启该防火分区内全部楼层的前室及合用前室的常闭加压送风口及其加压送风机。
当火灾确认后，火灾自动报警系统应能在15s内联动开启常闭加压送风口和加压送风机。
除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线控制盘直接手动启动加压送风机，也可手动开启常闭型加压送风口，由送风口开启信号联动加压送风机。
另外设置就地启停控制按钮，以供调试及维修用。
系统中任一常闭加压送风口开启时，相应加压风机应能联动启动。
火警撤销由消防控制中心通过火警联动模块停加压送风机，送风口通常由手动复位。
消防控制设备应显示防烟系统的送风机和阀门等设施的启闭状态。
防烟楼梯间及前室、消防电梯间前室和合用前室加压送风控制程序如图3-10-22所示二、排烟系统的联动控制机械排烟系统中的常闭排烟阀（口）应设置火灾自动报警系统联动开启功能和就地开启的手动装置，并与排烟风机联动。
火警时，与排烟阀（口）相对应的火灾探测器探得火灾信号发送至消防控制主机，主机发出开启排烟阀（口）信号至相应排烟阀的火警联动模块，由它开启排烟阀（口），排烟阀的电源是直流24V。
消防控制主机收到排烟阀（口）动作信号，就发出指令给装在排烟风机、补风机附近的火警联动模块，启动排烟风机、补风机。
除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线控制盘直接手动启动，也可现场手动启动排烟风机、补风机。
消防联动及设备控制工作原理
消防联动及设备控制工作原理The manuscript was revised on the evening of 2021广播需要加广播模块，其他的水泵风机电梯照明等需要加输入输出模块+继电器来控制当有两个以上的报警时，信号返回到消控中心的联动柜，同时联动柜会自动，启动，喷淋泵，启动，打开，关闭空调的的阀门，关闭落下，启动声光报警及消防广播。
消防联动的工作原理：防止因误报警而造成消防联动设施误动作。
例如，本来没有发生火灾，系统误报警后，就将警报装置鸣响，甚至把照明电源切断，电梯迫降到底层，其结果往往造成人们许多不必要的恐慌，有时可能造成大的损失和严重后果，尤其在人员密集的公众聚集场所这种潜在危险更大。
这种分级的控制形式通常需要人工的确认和转换，这一点在普通的火灾自动报警系统中尤为重要，而采用智能火灾报警控制器和探测器则能极大地提高整个火灾报警系统工作的准确性和可靠性。
自动喷水灭火系统自动喷水灭火系统按喷水管道内是否有水，分为湿式和干式两种。
于式系统中喷水管网平时不充水，当火灾发生时，火灾自动报警系统控制主机在收到火警信号后立即控制预作用阀，使其开阀向管网内充水。
湿式系统管网中平时充满水，当发生火灾时，火场温度上升到一定值，闭式喷头温控件受热破裂，喷水口打开喷水，此时安装在供水管道上的动作，消防中心控制主机上显示喷淋报警部位并发出声光报警信号。
喷水后管道水压下降，使动作，利用继电器的两组无源触点，一组控制喷淋水泵启动，另一组通过模块接人总线，将动作信号馈入主机。
气体自动灭火系统气体自动灭火系统主要用于火灾时不宜用水灭火或有贵重设备的场所，通过探测器探测到火情后，向灭火控制器发信号，控制器收到信号后通过灭火指令来控制气体压力容器上的电磁阀，灭火气体被放出。
防火门、防火卷帘的控制常闭式防火门采用机械方法使用闭门器控制；如采用，平时处于开启状态，火灾时可通过自动或手动将其关闭。
门处于开启状态一般是通过永久磁铁的吸着力或的固定销来实现，火灾时由探测器或消防控制装置发出指令性信号，使电磁线圈通电产生的吸力克服永久磁铁的吸着力或使电磁锁动作，防火门靠弹簧力将门关闭。
自动排烟窗
自动排烟窗一般多用于有通高中庭的建筑自动排烟天窗或是自动排烟窗其工作原理是：一条线路与消防报警系统联通，即消防联控，当火灾发生时，报警系统报警后，会自动开启这些窗户用于排烟，成本较高当火灾发生后，这些自动排烟窗自动开启，排除烟雾，给被困人员提供更多的逃生机会。
消防排烟窗主要可以区分为两种类型，一种被称为电动消防排烟窗系统，另一种就是电动通风窗系统，两者之间的区别就是一个需要达到消防要求，实现消防同步功能，而电动通风窗系统只需要达到电动窗可以正常的开启与关闭。
实现一定空间内的通风功能即可。
下面将重点计到电动消防排烟窗系统消防联动功能。
①火警状态当发生火灾时，智能控制箱接收该楼宇原有消防中心的消防信号，同时把信号传输给开窗器，开窗器接收到消防信号后自动开启消防排烟窗，达到通风排烟的目的。
也可能当火灾发生时，该楼宇原有消防中心没有给出的火警消防信号，这时可直接敲碎紧急按钮开关面板上的无伤害玻璃并按下报警按钮，消防控制箱在接收到紧急按钮的报警信号后同样会全部打开所有的开启窗排烟。
如果发生火灾既无外接电源情况下又要实现消防联动功能时，需要楼宇原有消防中心提供220V消防电源给到消防控制箱，实现消防排烟窗功能。
说明：楼宇原有消防中心必须配置后备电源。
(实现消防联动功能)②日常通风状态手动开关与智能控制箱相连。
可以分区和统一开启/关闭分区内的排烟窗，从而满足日常通风的要求，并可以任意控制排烟窗的开启角度消防排烟窗控系统的优点有：1. 通过火灾自动预警系统及早进入工作状态；2. 通过监视系统和紧急情况伺服系统保证可靠的工作性能；3. 稀释烟雾，帮助逃生；4. 及时排出热量，使建筑保持结构稳定；5. 随时可以进行功能设置；6. 亦可以进行日常通风。
火灾发生时，产生的烟雾浓度达到烟雾传感器的探测范围，将信号发送到控制箱，或消防联动中心的消防信号发送到控制箱，系统驱动消防排烟窗开启，浓烟和高温燃气通过排烟散热系统排到室外，降低了室内烟雾的浓度，同时延缓了温度的迅速升高，使建筑物不会倒塌，给逃生者逃生赢得了时间，有利于消防工作的进展。
消防排烟天窗工作原理
消防排烟天窗工作原理
消防排烟天窗是一种用于排除建筑内烟雾和废气的设备。
其工作原理通常包括以下几个步骤：
1. 检测：当建筑内部发生火灾或产生大量烟雾时，排烟天窗会通过安装在建筑内的火灾探测器或烟雾探测器来检测火灾或烟雾的存在。
2. 回馈信号：一旦检测到火灾或烟雾，排烟天窗会发送信号给消防控制中心或自动消防系统，以便触发排烟天窗的开启。
3. 开启：消防控制中心或自动消防系统收到信号后，会发送指令给排烟天窗，使其开启。
排烟天窗通常配备了电机或液压设备，以便实现自动开启。
4. 排烟：一旦排烟天窗开启，烟雾和废气便会通过天窗排出建筑外部。
排烟天窗通常位于建筑物的屋顶上方，以便提供良好的排烟效果。
5. 关闭：一旦火灾被扑灭或烟雾减少到一定程度，消防控制中心或自动消防系统会发送指令给排烟天窗，使其关闭。
总的来说，消防排烟天窗通过检测火灾或烟雾、自动开启和关闭来实现建筑内部烟雾和废气的排除，从而保证建筑内部的空气质量，并方便消防人员进行火灾扑救工作。
消防联动天窗订制方案
消防联动天窗订制方案引言随着现代建筑技术的不断发展，天窗作为一种新颖的建筑设计元素越来越受到人们的喜爱。
然而，天窗的普及也带来了一系列与安全相关的问题，尤其是与消防安全的关联。
为了确保建筑物的消防安全性，消防联动天窗应运而生。
本文将介绍消防联动天窗的定义、功能、设计方案以及应用场景。
1. 定义消防联动天窗是一种特殊设计的天窗，可与消防系统进行联动，以提供更高的安全性和保护。
当消防系统检测到火灾或其他紧急情况时，消防联动天窗能够自动关闭，减少火势扩散的风险，为人员疏散争取宝贵时间。
2. 功能消防联动天窗具备以下主要功能：•自动关闭：在火灾发生时，消防联动天窗能够快速、准确地响应，并自动关闭，以防止火势蔓延和烟雾进入建筑物内部。
•报警系统集成：消防联动天窗与建筑物的消防报警系统进行集成，当火灾发生时可以及时发出警报信号，提醒人员注意安全并采取适当措施。
•远程控制：消防联动天窗可以通过建筑物的中央控制系统进行远程操控，实现对天窗的开关、状态监测等功能。
3. 设计方案消防联动天窗的设计方案可以根据具体的建筑特点和消防需求进行定制，以下是一些常见的设计方案：3.1 火灾探测器联动在建筑物的不同区域安装火灾探测器，并将其与消防联动天窗进行联动。
当火灾探测器检测到火灾信号时，自动触发消防联动天窗的关闭操作，以最大程度地减小火灾蔓延的可能。
3.2 烟雾探测器联动将烟雾探测器部署在建筑物的关键区域，如走廊、楼梯间等，并将其与消防联动天窗进行联动。
当烟雾探测器检测到烟雾时，消防联动天窗应自动关闭，防止烟雾进入其他房间，保护人员的安全。
3.3 环境监测联动除了火灾探测器和烟雾探测器，还可以将消防联动天窗与其他环境监测设备进行联动。
例如，当室内温度超过设定值时，消防联动天窗可以自动开启，以实现通风和降温的效果。
4. 应用场景消防联动天窗适用于各种建筑场所，包括但不限于：•商业建筑：如办公楼、商场、酒店等。
•工业建筑：如工厂、仓库等。
电动排烟窗控制原理
电动排烟窗控制原理电动排烟窗是建筑消防系统中的重要组成部分，它的作用是在火灾发生时，通过排烟窗将烟雾和有害气体排出建筑物，保障人员的生命安全。
而电动排烟窗的控制原理则是实现排烟窗的自动开启和关闭，以及与消防系统的联动控制。
本文将介绍电动排烟窗的控制原理及其相关知识。
首先，电动排烟窗的控制原理是基于火灾自动控制系统的设计。
当建筑内部的火灾探测器或烟感探测器检测到火灾信号时，系统会发出信号，通过控制器对电动排烟窗进行开启操作。
这一过程是自动化的，可以在火灾发生时迅速响应，有效排除烟雾和有害气体，保障人员的安全。
其次，电动排烟窗的控制原理还涉及到手动控制和远程控制两种方式。
除了火灾自动控制系统外，电动排烟窗还可以通过手动按钮或远程控制器进行开启和关闭操作。
这样的设计可以方便消防人员或建筑管理人员在非火灾情况下进行排烟窗的操作，保障建筑内部的通风和排烟需求。
另外，电动排烟窗的控制原理还包括了温度控制和风速控制。
在火灾发生时，排烟窗需要根据烟雾和温度的情况进行开启和关闭操作。
此外，排烟窗还需要根据建筑内部的风速情况进行控制，以确保排烟效果和建筑结构的安全。
最后，电动排烟窗的控制原理还需要考虑到电动机和传动装置的设计。
电动排烟窗的开启和关闭操作需要依靠电动机和传动装置来实现，因此在控制原理的设计中需要考虑到电动机的选型和传动装置的设计，以确保排烟窗的可靠性和稳定性。
总之，电动排烟窗的控制原理是一个涉及到自动控制系统、手动控制和远程控制、温度控制和风速控制、电动机和传动装置等多个方面的复杂系统工程。
通过合理的设计和实施，可以确保电动排烟窗在火灾发生时能够迅速、有效地排除烟雾和有害气体，保障人员的生命安全。
电动排烟窗控制原理
电动排烟窗控制原理摘要：电动排烟窗是建筑物中重要的被动防火安全设备之一，其主要作用是在火灾发生时排除烟雾并保持空气通畅。
本文将探讨电动排烟窗的控制原理，包括传感器检测、控制器工作和执行机构运动等方面。
引言：电动排烟窗是一种能够实现远程控制的智能设备，它通过自动感应和控制系统执行开启或关闭的操作，确保建筑物内空气流通，并排除烟雾。
电动排烟窗的控制原理关键是传感器的检测和控制器的工作机制，本文将对其进行详细讨论。
一、传感器检测原理：1.1 烟雾传感器：烟雾传感器是电动排烟窗控制的核心部件之一，其主要用于检测烟雾浓度，一旦检测到烟雾超过设定阈值，即向控制器发送信号，触发排烟窗的开启。
现今市场上常见的烟雾传感器主要有光电式和离子式传感器两种。
1.2 温度传感器：温度传感器通常用于监测火灾发生时建筑物内部温度的变化，一旦温度超过设定的阈值范围，将触发排烟窗的开启。
温度传感器一般使用热电偶或热敏电阻来测量温度的变化。
1.3 手动按钮：手动按钮是一种用于紧急情况下手动控制电动排烟窗开启或关闭的装置，操作人员可通过按下按钮触发控制器执行相应的操作。
手动按钮通常安装在易于接近的位置，以便在紧急情况下迅速操作。
二、控制器工作原理：控制器是电动排烟窗控制的核心部件之一，其作用是接收传感器信号并根据预设的逻辑关系执行开启或关闭排烟窗的操作。
2.1 逻辑关系设定：控制器需要根据建筑物特定的需求和防火安全规范设定不同的逻辑关系。
例如，在检测到烟雾浓度超过一定阈值时，控制器将发送信号到执行机构，打开排烟窗。
2.2 控制器程序设计：控制器程序设计包括设置传感器参数、设定逻辑关系和执行时间等。
程序设计的正确性和合理性直接关系到排烟窗控制的可靠性和灵敏度。
2.3 供电和通信接口：控制器需要稳定的电源供电和与其他智能设备的通信接口，以实现远程监控和控制功能。
供电可以通过交流电源或者直流电池供应，通信接口可以使用串口、以太网接口或者Wi-Fi等。
火灾自动报警消防联动逻辑关系整理
火灾自动报警消防联动逻辑关系整理所在位置的感温探测器的报警信号，作为常开防火门关闭的联动触发信号，并应由消防联动控制器联动控制常开防火门的关闭。
防火分区联动关系是建筑消防系统中的重要部分。
根据GB-2013火灾自动报警系统设计规范，火灾自动报警系统应设置火灾声光警报器，并在确认火灾后启动建筑内的声光、消防广播设备。
联动条件包括：2点探测器、1点探测器+1点手报或有火灾声光警报器。
消防应急广播系统的联动控制信号应由消防联动控制器发出，并向全楼进行广播。
同时，防烟分区内的两只独立的火灾探测器的报警信号可作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启。
排烟口、排烟窗或排烟阀开启的动作信号可作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。
加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测正压送风阀器与一只手动火灾报警按钮的报警信号，可作为送风门开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。
电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，可作为电动挡烟垂壁降落的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。
常开防火门所在位置的感温探测器的报警信号，可作为常开防火门关闭的联动触发信号，并应由消防联动控制器联动控制常开防火门的关闭。
应该是这样的：在防火门关闭时，需要联动触发信号，可以使用2个点探测器或者1个点探测器和1个手动报警器，以及一个动火灾报警按钮的报警信号。
此联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。
防火卷帘（非疏散通道上）需要联动触发信号，可以使用2个点探测器或者1个点探测器和1个手动报警器。
此联动触发信号应由防火卷帘所在防火分区内的任意两个独立的火灾探测器的报警信号发出，并应联动控制防火卷帘直接下降到楼板面。
消防采光排烟天窗原理及作用
消防采光排烟天窗原理及作用
消防采光排烟天窗的工业厂房建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的屋顶自然消防通风排烟天窗设施。
消防采光排烟天窗通风原理：利用烟雾传感器探测信号，传送至控制器，由控制器指令驱动电机工作，从而打开窗户；同时热气及烟雾上升的物理性能，以及空气的负压作用，使烟雾自然从室内排除。
发生火灾时，不是火本身，而是和火一起的浓烟，是危害人类生命和健康的元凶，当一座大厦着火时，在我国坚固的工厂结构里，人不太可能被火烧伤。
但被火场浓烟伤害的可能很大，火灾死亡人数实际是烟雾伤害的死亡人数，烟雾使得逃生者无法逃生或被营救。
在工厂车间着火时消防采光排烟天窗会随着消防联动一起开启达到通风排烟的效果，这样厂房里的有毒有害烟雾会排出，因为在设计工厂的时候是要达到规范排烟面积的，所以一般会有效排烟。
如果没有消防通风排烟天窗，室内将充满浓烟，随着室内温度的不断升高造成室内与室外压力差将会导致建筑物倒塌，而有消防采光通风排烟天窗的车间厂房则不会发生这样情况。
消防采光通风排烟天窗的适用范围有工业厂房、商场、生态酒店、
机场、地铁站站、展览中心等公共建筑，消防采光排烟天窗发挥着采光、通风散热、排烟排尘、保护人们生命及财产安全的重要作用。
关键词：消防采光通风排烟天窗消防排烟天窗麦克威天窗。
电动排烟窗控制原理
电动排烟窗控制原理电动排烟窗是建筑消防系统中重要的组成部分，它的作用是在火灾发生时排除烟气，保障人员的生命安全。
而电动排烟窗的控制原理则是其正常工作的基础，下面将详细介绍电动排烟窗控制原理。
首先，电动排烟窗的控制系统主要由控制器、电动执行机构和传感器组成。
控制器是整个系统的“大脑”，它接收来自传感器的信号，经过处理后控制电动执行机构的运行。
传感器是监测火灾状况的关键，一般包括烟雾传感器、温度传感器等。
电动执行机构则是根据控制器的指令来实现排烟窗的开启和关闭。
其次，电动排烟窗的控制原理是基于火灾自动控制系统的工作原理。
一旦传感器监测到火灾信号，它会将信号传送给控制器，控制器根据接收到的信号判断火灾的严重程度，并作出相应的控制指令。
如果火灾较轻，控制器可能只会让排烟窗微微开启以排除烟气；如果火势较大，控制器则会让排烟窗完全打开，以加速烟气的排除。
此外，电动排烟窗的控制原理还涉及到电源供电和联动控制。
电动排烟窗一般采用市电供电，但在市电故障时需要有备用电源进行供电，以确保排烟窗的正常运行。
同时，电动排烟窗还需要与建筑消防系统进行联动控制，当消防系统启动时，排烟窗需要立即开启以协助疏散烟气。
总的来说，电动排烟窗的控制原理是基于传感器监测火灾信号，控制器作出相应的指令，再通过电动执行机构来实现排烟窗的开启和关闭。
这一原理保证了电动排烟窗在火灾发生时能够及时、有效地排除烟气，保障人员的生命安全。
综上所述，电动排烟窗的控制原理是建筑消防系统中不可或缺的一部分，它的正常工作直接关系到人员的生命安全。
因此，在设计和使用电动排烟窗时，需要严格按照其控制原理来进行，以确保其可靠性和稳定性。
希望本文能够对电动排烟窗的控制原理有所帮助。
排烟系统联动逻辑
排烟系统联动逻辑引言：排烟系统是建筑物中必不可少的安全设备，它能够及时将烟雾排出，减少火灾对人身安全和财产造成的损失。
为了更好地保证排烟系统的效果，需要进行联动控制，确保在火灾发生时能够迅速响应并采取相应的措施。
一、火灾报警信号触发排烟系统当火灾报警系统检测到烟雾或温度超过预设阈值时，会发出火灾报警信号。
排烟系统联动逻辑中的第一步就是火灾报警信号的触发。
这一步骤可以通过火灾报警控制器来实现，当控制器接收到报警信号后，会立即发送指令给排烟系统，启动排烟设备。
二、排烟设备启动排烟设备主要包括排烟风机和排烟阀门。
在火灾报警信号触发后，排烟风机会迅速启动，产生强大的负压力，将建筑物内的烟雾抽出。
同时，排烟阀门会打开，使烟雾能够顺利流出建筑物。
三、联动控制其他设备除了排烟设备，排烟系统联动逻辑还需要控制其他相关设备，以增强火灾应急处理能力。
例如，联动开启通风设备，增加建筑物内外的空气流通，减少火灾蔓延的可能性。
同时，还可以联动关闭电梯、自动喷水灭火系统等，以确保人员的安全撤离和火势的控制。
四、监控火灾状况排烟系统联动逻辑的另一个重要部分是对火灾状况的监控。
通过安装烟雾探测器、温度传感器等设备，可以实时监测火灾的发生和发展情况。
当火灾扩散到一定程度时，排烟系统可以自动调整排烟设备的运行速度和阀门的开闭程度，以适应火势的变化。
五、人工干预尽管排烟系统联动逻辑能够在火灾发生时迅速响应并采取相应措施，但人工干预仍然是必要的。
例如，在火灾发生后，需要进行紧急广播，引导人员有序撤离。
同时，应该及时通知消防部门，以便他们能够迅速赶到现场进行灭火。
结论：排烟系统联动逻辑的设计对于火灾应急处理至关重要。
通过火灾报警信号的触发、排烟设备的启动、联动控制其他设备以及监控火灾状况等步骤，可以有效地减少火灾对人员和财产的威胁。
然而，人工干预仍然是必要的，只有人与技术的紧密结合，才能更好地保障人们的生命安全。
在未来的发展中，我们需要不断完善排烟系统联动逻辑，提高其响应速度和准确性，为火灾防控工作提供更可靠的保障。
电动排烟窗工作原理
电动排烟窗工作原理
电动排烟窗是一种通过电动机驱动开启或关闭的窗户，主要用于排除建筑物内部烟雾、异味、热量等有害物质，以维护室内空气质量。
其工作原理如下：
1. 电动机控制：电动排烟窗通过电动机驱动窗扇的开启和关闭。
电动机通常是由电能供给，通过电线接通电源。
当接收到开启信号时，电动机开始工作，使窗扇打开。
当接收到关闭信号时，电动机停止工作，使窗扇关闭。
2. 开启和关闭控制信号：电动排烟窗可以接收来自消防控制系统或其他安全监测设备的信号。
当发生火灾等情况时，消防控制系统会发送开启信号到电动排烟窗，使其打开以排出烟雾。
当火势得到控制或其他安全监测设备发出关闭信号时，电动排烟窗会关闭。
3. 窗扇运动机构：电动排烟窗的窗扇通常采用链条、齿轮等机构进行运动。
当电动机转动时，驱动链条或齿轮转动，从而带动窗扇的开启或关闭。
4. 安全保护装置：电动排烟窗通常配备有一些安全保护装置，以确保其可靠性和安全性。
例如，当窗户受到阻碍无法完全关闭时，装置会自动停止窗扇的运动，以避免夹伤人员或损坏窗户。
另外，电动排烟窗还可以配备传感器，用于检测室内的烟雾浓度或其他有害气体，以自动触发开启和关闭动作。
总之，电动排烟窗通过电动机驱动窗扇的开启和关闭，以实现
对室内烟雾、异味等有害物质的排除。
它可以通过接收控制信号或传感器检测到的异常情况，实现自动开启和关闭，提供便捷和安全的使用体验。
电动排烟天窗消防联动原理解析
电动排烟天窗消防联动原理解析《电动排烟天窗消防联动原理解析》你有没有想过，在那些高楼大厦或者大型建筑里，一旦发生火灾，浓烟滚滚的时候，那些电动排烟天窗就像超级英雄一样开始工作，把浓烟排出室外呢？这背后呀，可是有一套很有趣的消防联动原理呢。
首先呢，我们得知道整个建筑里有一个火灾自动报警系统。
这个系统就像是大楼的“小耳朵”，到处都有它的探测器。
这些探测器呢，就像一个个警惕的小卫士，有的能感受到烟雾，有的能察觉到温度的突然升高。
一旦某个地方有火灾的迹象，比如说有烟雾冒出来或者温度急剧上升，这些小卫士就会马上向“大脑”——消防控制中心发出信号。
这就好比你在森林里看到了一点小火苗，然后赶紧跑回村子告诉村长一样。
当消防控制中心收到这个火灾信号之后，就开始发号施令啦。
它就像一个大将军，指挥着电动排烟天窗开始工作。
这里面有一套控制线路，就像是传递将军命令的信使。
这个线路把信号准确无误地传给电动排烟天窗的控制装置。
电动排烟天窗的控制装置接到信号后，就像被叫醒的小精灵一样，马上开始行动。
它会启动电机，电机可是个大力士呢。
你可以把电机想象成一个超级强壮的人，他开始转动，带动着天窗的窗扇缓缓打开。
这个过程其实就像你转动家里窗户的把手，让窗户打开通风一样，只不过这里是电机在做这个工作。
一般来说，电动排烟天窗打开的速度是有要求的。
比如说，它得在一定的时间内，像60秒或者更短的时间内完全打开。
这是为了能够尽快把浓烟排出，就像在赛跑一样，每一秒都很关键。
而且，这些天窗打开的角度也有讲究，通常要达到最大的开启角度，这样才能最大限度地排烟。
这就好比你撑开一把伞，当然是撑到最大的时候遮雨面积才最大啦，排烟天窗也是这个道理。
为了确保这个消防联动的可靠性，还有很多的安全措施呢。
就像给这个排烟系统穿上了一层铠甲。
比如说，会有备用电源。
如果主电源因为火灾损坏了，备用电源就会像替补队员一样马上顶上，保证电动排烟天窗还能正常工作。
这就好比你在玩游戏的时候，主力队员受伤了，替补队员立马冲上去继续战斗。
电动排烟窗控制原理 (3)
电动排烟窗控制原理引言随着人们对于建筑物安全性的要求日益提高，排烟系统成为了现代建筑中必不可少的一部分。
电动排烟窗是排烟系统中的重要组成部分，在火灾或其他紧急情况下可以有效地排除烟气，保障人们的生命安全。
本文将介绍电动排烟窗的控制原理以及其工作流程。
电动排烟窗的构成电动排烟窗由电机、传动机构、控制装置和窗体组成。
其中，电机负责提供动力，传动机构将电机的转动力传递给窗体，控制装置则对电动排烟窗进行控制和监测。
电动排烟窗的控制原理电动排烟窗的控制原理主要包括手动控制和自动控制两种方式。
手动控制在手动控制模式下，用户通过开关或遥控器等控制设备来控制电动排烟窗的开关状态。
一般情况下，手动控制模式只有开和关两个状态。
用户可以根据需要，选择将电动排烟窗打开或关闭。
自动控制在自动控制模式下，电动排烟窗会根据预定的条件进行自动开关。
预定的条件一般包括烟雾浓度、温度和气压等参数，当这些参数超过设定的阈值时，电动排烟窗会自动打开以排除烟气。
在自动控制模式下，电动排烟窗需要通过控制装置来进行监测和操作。
控制装置首先会接收传感器传来的数据，然后根据预设的控制策略判断是否需要开启电动排烟窗。
如果需要开启，则控制装置会将指令发送给电机，电机经过传动机构的作用，将转动力转化为窗体的开启动作。
电动排烟窗的工作流程电动排烟窗在工作时，先进入待机状态，此时电机处于停止状态，窗体关闭。
当控制装置接收到监测数据后，根据预设的控制策略判断是否需要打开电动排烟窗。
如果需要打开，则控制装置会发送指令给电机，电机开始转动，通过传动机构将转动力传递给窗体，使窗体开始打开。
当达到预设条件时，电动排烟窗停止开启动作，并进入保持状态，直到条件变化需要关闭时，控制装置会发送指令给电机，使窗体开始关闭，直至完全关闭。
总结电动排烟窗是保障建筑物安全的重要设备之一。
通过手动控制和自动控制两种方式，电动排烟窗可以灵活地进行开关操作。
在自动控制模式下，通过控制装置的监测和操作，可以根据预定的条件自动打开或关闭电动排烟窗，从而保证人们在紧急情况下的安全。
消防联动以及电动排烟窗办法
模块应易于拆卸，便于维护。
4.3 模块的技术性能要求
项目
技术指标
环境温度
-25℃ －+60℃
相对湿度
≤ 34℃; ≤100%
工作电压
DC 24V
静态电流
200 A
继电器最大输出无源 NC/NO 接点
30VAC/DC 时 1A
工作方式
总二线
5 消防人员专用电话插孔
在手动报警器旁设置消防人员专用电话插孔，便于及时反映火灾现场情况及
4.2 辅助控制继电器模块
辅助控制继电器模块应为外部设备功能的控制提供继电器及其底板，全
套带有承包商接线用的端子，每个模块一般应提供 8 个独立可控制的单
板双投继电器，接点容量 DC24V , 3A 。
每个继电器还应提供一个反馈型的状态监视电路，以监视可控设备的状
态（由其他承包提供的状态接点）。
类别。
控制模块能用于分散的消防控制装置，控制方式为一对一控制用于各类
设备的启停。
控制模块能用于设备状态的监视。
控制模块应配有微处理器及线路分析功能。
带有短路隔离器能隔离故障回路而使不影响正常工作状态。
模块应易于拆卸、便于维护，所需电源由系统统一提供。
模块受主控机监视，电路中的开路、短路和接地故障均能被监视
一、消防联动系统中所包括的主要设备、元件及其技术要求
1 探测器 1.1 所有烟感探测器、温感探测器应置于同一类底座上，当有需要更换地址 码或探头类型时，底座不需更换，当探测器拆离底座时，控制机会报故障。 1.2 探测器上应有原装 LED，当此探测器收到报警讯号时，LED 必须启亮、 显示火警，并有供连接遥远指示灯之接口。 1.3 在潮湿场所应配置防水底座，确保探测器能正常工作。 1.4 在易爆场所应配置防爆探测器。 1.5 要求二总线制连接，所有探测器的地址编码采用消防报警控制机编码方 式。功耗低，可靠性高，环境适应性强，结构合理，对火灾早期的阴燃和明火都 有很好响应的自带 CPU 智能型探测器，能够独立自检测环境状态并与探测器内 置的火灾特性曲线参数进行比较，准确地判断如下状态：火灾报警（非误报）、 干扰〔 例如：污染）、探测器完好或断线、脱落（内置短路隔离器）、诊断方式 中的趋势判定（火警趋势、自身污染度和灰化程度）。 2 手动报警器要求 2.1 手动报警器应为具有独立地址码的“易碎玻璃”类型，当玻璃被敲碎后 即可自动触动报警器内之电气触点，每个报警器按钮均具有地址码，直接接入探 测回路使管理者能迅速而准确地确定报警位置。盖面应以特制的键锁紧，玻璃则 需牢固地夹在报警器内，按钮应由不燃烧及抗腐蚀材料制成，并以红色外壳正面 有中英文样。 2.2 手动报警器的设置位置须符合有关设计规范的规定，在潮湿区域应设置 防潮型手动报警器，在易燃易爆区域应设置防爆型的手动报警器。安装方法应与 建筑师配合确定。 3 警铃及电路 3.1 警铃工作电压应为直流 24 伏，铃盖应由冷压钢制成并烤上红瓷漆，盖 身直径至少为 150 毫米，底座应由耐蚀性材料制造，并可装于直径 50 毫米之 圆形接线盒上。 3.2 安装在室外之警铃的构造应为可防风雨性的，警报电路上的警铃应以由 类比控制模块分区分别控制从主控盘接出，而每组电路由报警按钮内以独立熔丝
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术分析：电动采光排烟天窗如何实现消防联动
通风排烟天窗是现代化建筑使用率很高的通风设备之一，被广泛地应用于电力、钢铁、冶金、化工、机械、制造、轻工业等工业厂房及大型超市、商场、车站、码头等公共建筑。
随着建筑消防要求愈来愈严，电动采光排烟天窗凭借自身独到的优势逐渐成为主流，替代了传统的排烟通风天窗。
那么，从技术层面来分析，电动采光排烟天窗是如何来实现消防联动的呢？
1、剖析电动采光排烟天窗的驱动方式
从电动采光通风天窗的驱动方式来看，主要是电力驱动天窗的启闭系统。
一般而言，电动采光天窗主要的开启方式包括传动轴旋转、链式、推杆式等。
天窗的操作快捷简单、一键启闭，与工厂和民用建筑的消防系统实现联动。
若发生火灾等意外事故，电动消防排烟天窗会自动开启，迅速排除烟雾，实现通风排烟，满足建筑的消防联动的需求。
2、分析电动采光排烟天窗的供电方式
由于电动采光通风天窗的启动方式是电动，所以，在技术商榷环节中，业主往往会提出这样的问题：我安装了电动采光通风天窗，假如遇到停电的情况，电动通风天窗岂不是无法开启了。
我们工厂内又如何保证通风和排烟？
为了确保业主方的基本利益，不影响厂房内的正常化的生产进度和效率。
从电动采光通风天窗的供电方式作为解决问题的切入点，一般而言，电动排烟天窗厂家为广大业主提供了两套解决方案。
（1）UPS备用电源
UPS备用电源是为了防止电动采光排烟天窗在使用过程中突然断电或者是停电而准备的安全设备，从广义上说，备用电源属于移动类电源。
即使是遇到各种突发断电情况，电动采光天窗仍然能够正常工作。
（2）太阳能蓄电池
电动通风采光天窗也可以借助于太阳能蓄电池来保持运转，太阳能蓄电池使用寿命长、对环境污染小、能够适应高海拔、高温、极寒等恶劣环境，所以，部分业主都会选用太阳能蓄电池作为电动采光天窗的备用电源设备。
