网络高等教育《模拟电子线路》实验报告学习中心:农垦河西分校层次:高中起点专科专业:电力系统自动化技术年级:年春/秋季学号: 8学生姓名:陈爱明实验一常用电子仪器的使用一、实验目的1、了解并掌握模拟电子技术实验箱的主要功能及使用方法2、了解并掌握数字万用表的主要功能及使用方法3、了解并掌握TDS1002型数字储存示波器和信号源的基本操作方法.二、基本知识1.简述模拟电子技术实验箱布线区的结构及导电机制。

布线区面板以大焊孔为主,其周围以十字花小孔结构相结合,构成接点的连接形式,每个大焊孔与它周围的小孔都是相通的.2.试述NEEL-03A型信号源的主要技术特性。

1、输出波形:三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号2、输出频率:10Hz~1MHz连续可调3、幅值调节范围:0~10VP-P连续可调4、波形衰减:20dB、40dB;字频率计,既可作为信号源的输出监视仪表,也可以作外侧频率计用5、带有6位数字频率计,既可作为信号源的输出监视仪表,也可以作外侧频率计用3.试述使用万用表时应注意的问题。

使用万用表进行测量时,应先确定所需测量功能和量程。

确定量程的原则已知被测参数大致范围,所选量程应“大于被测值,且最接近被测值”。

如果被测参数的范围未知,则先选择所需功能的最大量程测量,根据初测结果逐步把量程下调到最接近于被测值的量程,以便测量出更加准确的数值。

如屏幕显示“1”,表明已超过量程范围,须将量程开关转至相应档位上4.试述TDS1002型示波器进行自动测量的方法。

按下“测量”按钮可以进行自动测量。

共有十一种测量类型。

一次最多可显示五种。

按下顶部的选项按钮可以显示“测量1”菜单。

可以在“信源”中选择在其上进行测量的通道。

可以在“类型”中选择测量类型。

测量类型有:频率周期平均值、峰-峰值、均方根值、最小值、最大值、上升时间、下降时间、正频宽、负频宽。

三、预习题1.正弦交流信号的峰-峰值=2×峰值,峰值=√2×有效值。

《模拟电子线路实验》实验报告

《模拟电子线路实验》实验报告

《模拟电子线路实验》实验报告实验报告一、实验目的通过模拟电子线路实验,掌握电子线路的基本原理和实验技巧,加深对电子线路的理论知识的理解。

二、实验设备实验中使用的设备有:示波器、万用表、信号发生器、电阻、电容、二极管等。

三、实验原理电子线路由电源、电阻、电容、电感、二极管等元件组合而成。

在电子线路中,电源提供电流,电流通过线路中的元件实现信号的处理和传递。

电阻限制电流的流动,电容储存电荷,电感储存磁场,二极管具有导通(正向偏置)和截止(反向偏置)的特性。

四、实验内容本次实验的实验内容主要包括以下几个方面:1.电阻的测量和串并联的实验(1)利用示波器和万用表对不同电阻值的电阻进行测量,并分析测量值和标称值之间的差异;(2)在电路中连接不同的电阻,并观察并分析串联和并联对电阻阻抗的影响。

2.电容的充放电实验(1)利用信号发生器输出方波信号,通过一个电阻将方波信号传到一个电容上进行充放电;(2)通过示波器观察电容充放电波形,分析电容的充放电过程。

3.二极管的直流分压和交流放大实验(1)利用电源和电阻构建一个二极管直流分压电路,通过示波器观察电路输出;(2)通过信号发生器产生正弦波信号,通过二极管放大电路增大信号幅度,并通过示波器观察放大后的信号。

五、实验结果1.电阻的测量和串并联的实验经测量,不同电阻的测量值与标称值相差较小,误差在可接受范围内。

串联电阻的总阻抗等于各个电阻之和,而并联电阻的总阻抗等于各个电阻的倒数之和。

2.电容的充放电实验通过示波器观察到电容的充放电过程,放电过程是指电容器通过一个电阻将储存的电荷逐渐释放,电压逐渐下降的过程;充电过程是指电容器内的电压逐渐增加,直到与输入信号的幅度相等,并保持恒定的过程。

3.二极管的直流分压和交流放大实验通过示波器观察到二极管直流分压电路的输出近似为输入信号的一半。

在交流放大实验中,增加了二极管和电容,使得输入信号的幅度得以增大,实现了信号的放大。

六、实验总结通过本次实验,我深入了解了电子线路的基本原理和实验技巧。

模拟电子线路实验报告

模拟电子线路实验报告

模拟电子线路实验报告模拟电子线路实验报告引言:模拟电子线路是电子工程领域中的重要基础课程,通过实验可以帮助学生理解电子器件的工作原理和电路的设计方法。

本实验报告将介绍我在模拟电子线路实验中所进行的一系列实验,包括放大器电路、滤波器电路和振荡器电路。

实验一:放大器电路在放大器电路实验中,我们使用了两个常见的放大器电路:共射极放大器和共基极放大器。

共射极放大器具有较高的电压增益和输入阻抗,适用于信号放大应用。

共基极放大器则具有较低的电压增益和输出阻抗,适用于驱动低阻抗负载。

通过实验,我们验证了这两种放大器电路的性能,并观察到了它们在不同频率下的响应特性。

实验二:滤波器电路滤波器电路是电子系统中常见的电路,用于去除或选择特定频率的信号。

在实验中,我们研究了三种常见的滤波器电路:低通滤波器、高通滤波器和带通滤波器。

通过调整电路参数和元件值,我们观察到了这些滤波器在不同频率下的截止特性和幅频响应。

此外,我们还讨论了滤波器的阶数和频率响应对电路性能的影响。

实验三:振荡器电路振荡器电路是一种能够产生稳定振荡信号的电路,常用于时钟发生器、射频发射和接收等应用中。

在实验中,我们设计和搭建了两种常见的振荡器电路:RC 相移振荡器和LC谐振振荡器。

通过调整电路参数和元件值,我们观察到了振荡器的频率稳定性和波形特性。

此外,我们还讨论了振荡器的起振条件和频率稳定性的影响因素。

实验结果与分析:通过实验,我们对放大器、滤波器和振荡器电路的性能进行了验证和分析。

我们观察到了不同电路参数和元件值对电路性能的影响,例如放大器的电压增益、滤波器的截止频率和振荡器的频率稳定性。

我们还学习到了如何根据电路需求选择合适的电路结构和元件数值,以满足特定的电路设计要求。

结论:通过模拟电子线路实验,我们深入了解了放大器、滤波器和振荡器电路的原理和性能。

我们通过实验验证了这些电路的工作特性,并学会了根据设计要求选择合适的电路结构和元件数值。

这些实验为我们今后在电子工程领域的学习和研究奠定了坚实的基础。

模拟电路实训报告

模拟电路实训报告

实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。

2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用电表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。

实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如图1-1所示。

接线时应注意,为防止外界干扰,各仪器的共公接地端应连接在一起,称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。

图1-1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种参数的测量。

现着重指出下列几点:1)、寻找扫描光迹将示波器y轴显示方式置“y1”或“y2”,输入耦合方式置“gnd”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线:①适当调节亮度旋钮。

②触发方式开关置“自动”。

③适当调节垂直()、水平()“位移”旋钮,使扫描光迹位于屏幕中央。

(若示波器设有“寻迹”按键,可按下“寻迹”按键,判断光迹偏移基线的方向。

)2)、双踪示波器一般有五种显示方式,即“y1”、“y2”、“y1+y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。

“交替”显示一般适宜于输入信号频率较高时使用。

“断续”显示一般适宜于输入信号频率较底时使用。

3)、为了显示稳定的被测信号波形,“触发源选择”开关一般选为“内”触发,使扫描触发信号取自示波器内部的y通道。

4)、触发方式开关通常先置于“自动”调出波形后,若被显示的波形不稳定,可置触发方式开关于“常态”,通过调节“触发电平”旋钮找到合适的触发电压,使被测试的波形稳定地显示在示波器屏幕上。

模拟电子电路实验室实验报告写作要求(五篇)

模拟电子电路实验室实验报告写作要求(五篇)

模拟电子电路实验室实验报告写作要求(五篇)第一篇:模拟电子电路实验室实验报告写作要求模拟电子电路实验室实验报告写作要求封面写作要求1.选课时间段:如周一下午(6~8节);2.序号:签名时的座位号;3.课程名称:如线性电子线路实验、电路与电子学实验等;4.实验名称:如常用电子仪器的使用/晶体管主要参数及特性曲线的测试; 5.自己所学的专业名称:如电子信息工程专业等; 6.指导教师:如华柏兴;7.学生姓名:如梁志有;8.学生学号:如03041218; 9.实验日期:如06.10.30。

一、实验目的参考书上或者指导教师的讲解内容,或者按照自己的要求写,如:1.了解常用电子仪器的主要技术指标、性能、仪器型号、面板上各旋钮和开关的功能作用。

2.初步掌握常用电子仪器的使用方法和一般的测量技术。

3.学会正确使用与本实验有关的仪器。

二、实验仪器用到的实验仪器要列写在实验仪器栏中,并说明主要功能,最重要的是你使用到的功能。

三、实验电路及原理1.画出完整正确的实验电路原理图 1)画图正确工整清楚。

2)元器件代号和参数以及极性必须标注正确清楚。

如图1所示:2.叙述电路工作原理叙述电路组成、元器件作用、电路工作过程及最主要的实验技术指标,简单明了,有较好的说服力。

图1 实验电路原理图四、电路参数设计1.列写实验已知条件;2.列写实验设计要求;3.列写设计过程;要求写出公式,代入设计要求中已知的(条件)数据并写出计算结果的范围。

但结果有可能是一个范围,请给出设计后的范围,最后给出取值结果。

4.把设计参数标在实验原理电路图中,如在图1中的电阻R2为15KΩ。

如下列写了部分设计的过程,请参考:A)偏置电路形式的选择由于分压式电流负反馈偏置电路应用十分广泛,所以本实验电路选用图1中所示的分压式电流负反馈偏置电路。

B)发射极电阻RE的确定因为工程估算中一般取V=(0.2~0.3)VCCEQ因为VCC为12伏,所以VEQ=(0.2~0.3)VCC=(2.4~3.6)V,这里取值为2.4V。

模拟电子电路 实验一 集成运放的线性运算电路 实验报告

模拟电子电路 实验一 集成运放的线性运算电路 实验报告

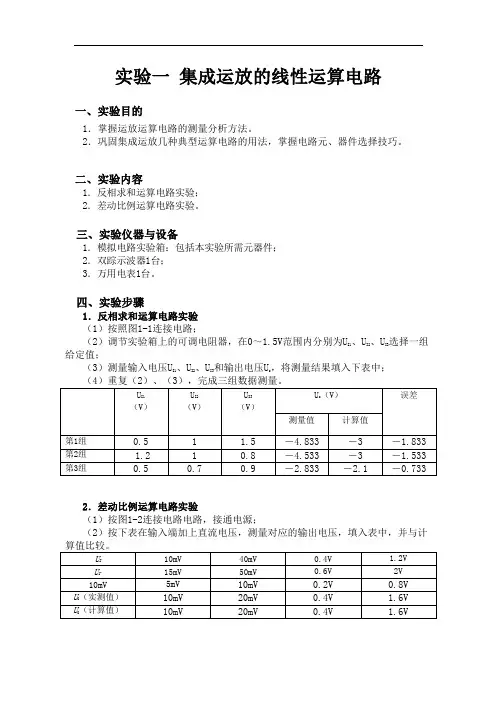

实验一集成运放的线性运算电路
