电气图纸会审实例
建筑工程施工中机电图纸会审要点(二)：电气专业
建筑工程施工中机电图纸会审要点（二）：电气专业一.设计总说明1.设计说明中的设计依据是否合理。
是否符合国家新规范，新标准。
２.设备材料选型是否合理，是否满足最新节能、防火安全规范要求，是否在成本控制方面可以进行技术优化。
3.图纸的表示方法、图例、符号、标注是否符合规定。
4．表述是否清楚，有无错误及矛盾和遗漏等问题。
二.高、低压变配电系统１.在有《供电方案》的前提下，是否符合国家及当地供电部门关于变配电设施的建设标准和规定。
2.变配电室设计是否符合供电方案的要求，深入负荷中心。
3.系统图参数标注是否明确、无误。
4.变配电设备选型采用性能及技术参数较先进、环保节能产品，经济合理。
5.新技术、新产品的应用已经经过实践验证；设备安全、可靠、运行灵活，便于维护。
6.变配电室、电气间、竖井等的楼板、墙体预留孔洞是否正确，大型设备的搬运是否有通道。
7.应根据工程的性质、负荷容量及当地供电部门要求考虑是否设置自备电源,如需设置，根据所需负荷容量和经济成本在EPS和柴油发电机组之间综合考虑。
8.由于变配电设计都是由当地供电部门指定的设计单位设计,建筑设计院进行预留，需重点审核预留条件是否符合当地供电部门规定以及通向室外管线的防水处理。
9.用电性质设置是否合理。
居住性质是否设置公变，商业是否设置专变。
10.变电所位置设备是否合理。
变电所净空高度是否满足供电要求，面积摆设是否适当合理。
11.通过用户用电量统计，复核变压器容量设置。
12.复核发电机组容量设置。
排烟管道是否存在，管道伸向及高度是否满足环评。
发电机组振动及噪声是否满足环评。
三.动力及照明配电系统1.由变电所供电的住宅宜采用TN系统，但单体建筑物内应采用TN-S 系统。
2.住宅单元竖向配电为三相四线制，每层每户水平配线为单相三线，三相负荷要基本平衡。
3.设备间、竖井及桥架的设置在满足规范和当地供电部门要求的情况下，面积合理，过大造成浪费，过小造成安装维修不便。
图纸会审记录表格
编号：工程名称专业电气图纸编号会审记录：设计单位回复：1、电缆清册中缺少热控电源柜工作电源1、增加电缆ZRC-VV-0.6/1KV 2×6㎜²200米为热控柜工作电源，2、电缆清册中缺少热控电源柜保安电源2、原清册含热控电源柜保安电源3、电缆管线表中主厂房电子设备间的UPS电源热控仪表保安电源是否需要这根电缆请确认3、此电源为热控电源柜保安电源4、引风机电机变频器手动旁路柜由主厂房直流屏引接4、同意5、引风机室空调配电箱开关备用不足，至少3个备用，包括甲乙变频器控制柜电源及一个备用5、增加备用2个，控制电源在DCS配电柜取电6、空调配电箱双切开关100A改为250A，自动开关额定电流32A太小需要63A，电缆4*6需改为4*106、同意修改7、引风机就地事故按钮没有设计7、引风机事故按钮利旧参会人员签名/日期建设单位监理单位设计单位编号：工程名称专业电气图纸编号会审记录：设计单位回复：8、电缆清册中缺少热控电源柜工作电源8、增加电缆ZRC-VV-0.6/1KV 2×6㎜²200米为热控柜工作电源，9、电缆清册中缺少热控电源柜保安电源9、原清册含热控电源柜保安电源10、电缆管线表中主厂房电子设备间的UPS电源热控仪表保安电源是否需要这根电缆请确认10、此电源为热控电源柜保安电源11、引风机电机变频器手动旁路柜由主厂房直流屏引接11、同意12、引风机室空调配电箱开关备用不足，至少3个备用，包括甲乙变频器控制柜电源及一个备用12、增加备用2个，控制电源在DCS配电柜取电13、空调配电箱双切开关100A改为250A，自动开关额定电流32A太小需要63A，电缆4*6需改为4*1013、同意修改14、引风机就地事故按钮没有设计14、引风机事故按钮利旧参会人员签名/日期建设单位监理单位设计单位编号：工程名称专业电气图纸编号会审记录：设计单位回复：15、电缆清册中缺少热控电源柜工作电源15、增加电缆ZRC-VV-0.6/1KV 2×6㎜²200米为热控柜工作电源，16、电缆清册中缺少热控电源柜保安电源16、原清册含热控电源柜保安电源17、电缆管线表中主厂房电子设备间的UPS电源热控仪表保安电源是否需要这根电缆请确认17、此电源为热控电源柜保安电源18、引风机电机变频器手动旁路柜由主厂房直流屏引接18、同意19、引风机室空调配电箱开关备用不足，至少3个备用，包括甲乙变频器控制柜电源及一个备用19、增加备用2个，控制电源在DCS配电柜取电20、空调配电箱双切开关100A改为250A，自动开关额定电流32A太小需要63A，电缆4*6需改为4*1020、同意修改21、引风机就地事故按钮没有设计21、引风机事故按钮利旧参会人员签名/日期建设单位监理单位设计单位编号：工程名称专业电气图纸编号会审记录：设计单位回复：22、电缆清册中缺少热控电源柜工作电源22、增加电缆ZRC-VV-0.6/1KV 2×6㎜²200米为热控柜工作电源，23、电缆清册中缺少热控电源柜保安电源23、原清册含热控电源柜保安电源24、电缆管线表中主厂房电子设备间的UPS电源热控仪表保安电源是否需要这根电缆请确认24、此电源为热控电源柜保安电源25、引风机电机变频器手动旁路柜由主厂房直流屏引接25、同意26、引风机室空调配电箱开关备用不足，至少3个备用，包括甲乙变频器控制柜电源及一个备用26、增加备用2个，控制电源在DCS配电柜取电27、空调配电箱双切开关100A改为250A，自动开关额定电流32A太小需要63A，电缆4*6需改为4*1027、同意修改28、引风机就地事故按钮没有设计28、引风机事故按钮利旧参会人员签名/日期建设单位监理单位设计单位编号：工程名称专业电气图纸编号会审记录：设计单位回复：29、电缆清册中缺少热控电源柜工作电源29、增加电缆ZRC-VV-0.6/1KV 2×6㎜²200米为热控柜工作电源，30、电缆清册中缺少热控电源柜保安电源30、原清册含热控电源柜保安电源31、电缆管线表中主厂房电子设备间的UPS电源热控仪表保安电源是否需要这根电缆请确认31、此电源为热控电源柜保安电源32、引风机电机变频器手动旁路柜由主厂房直流屏引接32、同意33、引风机室空调配电箱开关备用不足，至少3个备用，包括甲乙变频器控制柜电源及一个备用33、增加备用2个，控制电源在DCS配电柜取电34、空调配电箱双切开关100A改为250A，自动开关额定电流32A太小需要63A，电缆4*6需改为4*1034、同意修改35、引风机就地事故按钮没有设计35、引风机事故按钮利旧参会人员签名/日期建设单位监理单位设计单位。

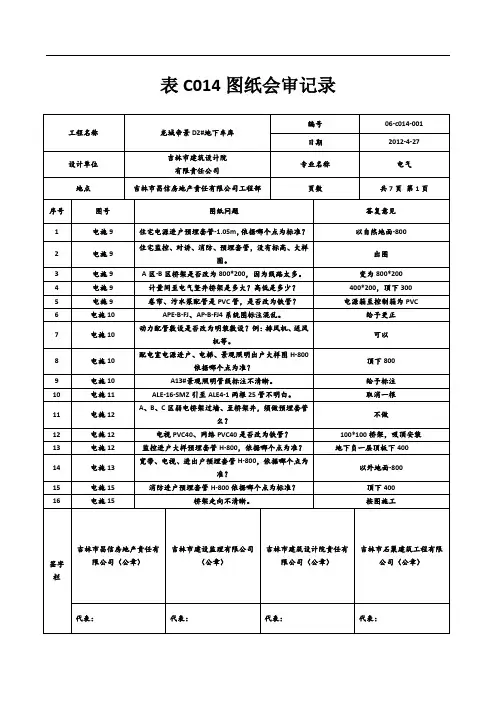

电气图纸会审记录1
有限责任公司
专业名称
电气
地点
吉林市昌信房地产责任有限公司工程部
页数
共7页第3页
序号
图号
图纸问题
答复意见
36
人工接地测试点，没有标注位置、数量。
设计院出图
37
电气竖井插座没有标注。
在强电桥架旁H1.5
38
D2地下二层C、D、E区为人防区，所有配管均为SC焊接钢管，但是照明系统图上标注为PVC管。
有限责任公司
专业名称
电气
地点
吉林市昌信房地产责任有限公司工程部
页数
共7页第2页
序号
图号
图纸问题
答复意见
17
电施16
配电室、柴油发电机室、消防系统是联动吗？若是联动，与联动装置没有连接。
解决了
18
电施18
换热站照明没有进线电源箱。
下通知解决
19
电施26
10个PWB，系统图上只有8个PWB。
设计院给予更正
顶下400
16
电施15
桥架走向不清晰。
按图施工
签字栏
吉林市昌信房地产责任有限公司（公章）
吉林市建设监理有限公司（公章）
吉林市建筑设计院责任有限公司（公章）
吉林市石巢建筑工程有限公司（公章）
代表：
代表：
代表：
代表：
工程名称
龙城帝景D2#地下车库
编号
06-C014-002
日期
2012-4-27
设计单位
吉林市建筑设计院
编号
006-C014-004
日期
2012-5-25
设计单位
吉林市建筑设计院
110kV变电站工程中电气施工图纸审核方法及要点
110kV变电站工程中电气施工图纸审核方法及要点:阐述了电气施工图纸审核的重要性及其审核要点,指出电气施工图纸审核直接影响到工程的进度、质量、成本及安全等。
关键词:电气工程;施工图纸;审核要点一、电气施工图纸电气图纸是根据电气工作原理或安装、配线等电力电气工程的要求,按电源、各电气设备和负载之间连接的关系而绘制的图纸。
它是从事电气工程的技术人员进行赖术交流和生产活动所必须掌握的语言。
学会识图的基本方法、步骤以及电工由气图纸中的有关规宗。
二、110kV变电站工程中电气施工图纸审核方法及要点(一)图纸自审1定量审核一是防雷接地材料:主要包括接地极(镀锌角钢、钢管、铜板等)、接地母线(镀锌扁钢、圆钢等)、避雷带(针)、引下线(镀锌扁钢、圆钢等)、断接卡子等。
二是电缆支架、电缆桥架:电缆沟支架数量及梯级式桥架、托盘式桥架、槽式桥架、直通、水平弯通、垂直弯通、立柱、托臂等数量。
三是滑触线:型钢滑触线、安全滑触线、软电缆移动装置等,四是安装用钢材:电气图中安装用钢材比较零散,是施工中必须用到的,但图中经常遗漏这些材料,较常用的有角钢(50 x 50 x5)、槽钢([10、[8)、工字钢(110)、薄钢板等五是照明装置:照明平面布置图中的灯具、开关、插座、导线等汇总数量与材料表应一致。
六是管线用量:即钢管、电缆用量,比较复杂,需要仔细核对。
管线表中的每根管线都要在配管(线)平面图上找到位置,并核对其所给长度是否足够;配管(线)平面中所示的管线都应在管线表中找到,所有管线核对完后,把同规格型号的电缆(线)、钢管相加,与材料表量比较,有问题就要详细记录,为提材料计划、工程签证等作准备。
2定性审核。
一是防雷接地:接地系统不应有遗漏,接地装置与建筑物距离要满足规范要求;避雷针(带)保护范围需满足要求。
二是电缆支架、电缆桥架:电缆支架层数需满足电缆数量及质量要求;电缆桥架选型要适当,一般原则是信号电缆选用槽式桥架,控制电缆选用托盘式桥架,动力电缆选用梯级式桥架或托盘式桥架;防火、高温场所选用阻燃桥架等。
图纸会审记录 电气
10117-01400-EL00-008
1、桥架支架的固定是否加预埋件，使用膨胀栓固定是否牢固
2、图纸未标注桥架型号
无图纸
1、电控楼低压配电室低压开关柜至电控楼UPS1-4柜配管及电缆走向未标注
2、新增电控楼低压配电室低压开关柜至电控楼维修室配DN50镀锌管40米及型号为ZR-YJV-0.6/1，芯数截面为4*25+1*16的电缆104米
3、盘柜底座的设计参数与制作参数是否符合需设计单位确认
4、对图纸不合理处，施工单位是否可以适当调整
建设单位
设计单位
监理单位
总承包单位
施工单位
项目负责人：（公章）年 Nhomakorabea日代表：
（公章）
年月日
监理工程师：
（公章）
年月日
专业工程师：
（公章）
年月日
技术负责人：
（公章）
年月日
SY01-008
中煤鄂尔多斯能源化工有限公司2×40000Nm³/h
空分装置
单项工程名称：电气安装
单项工程编号：空分002
单位工程名称
中煤图克化肥项目（一期）
空分装置
单位工程编号
空分—002
会审记录内容
图号
会审问题说明
问题类别
处理意见
重大
一般
10117-01400-EL00-013
1、电控楼桥架预留口实际标高与图纸不符
图纸会审记录范例
9
电气总平面图-04
监控摄像头设计中采用720P,IP67规格型号的
，该型号属于淘汰产品建议更改为1080P,IP67。
10
电气总平面图-04
。
15
给排水设计说明-01
污水检查井图中使用的是滇11JS5-1标准，该标准于2018年8月13日已废止，是否执行新的标准,新标准滇18JS5-1标准。
16
给排水设计说明-01 排水总平面图-03
玻璃钢化粪池无施工的大样图，无法核计施工工程量及所用材料？
17
给排水设计说明-01 排水总平面图-03
污水管网在设计中采用的是（HDPE）中空壁 缠绕管，该材质管道现基本停产需定量生产且质量不稳定，建议更换为HDPESN8双壁波纹管
25
给水总平面图-02
请提供消防阀门井的做法大样图？
26
给水总平面图-02
由于现场消防接入管道位置变化，需增加监区内消防管道敷设长度，变更原消防设计管道走向？
27
给水总平面图-02
消防管材埋地部分原设计采用镀锌钢管，卡箍连接，该种管材及连接方式容易产生渗漏及腐蚀，建议更改为钢丝骨架管电熔连接，进出口接口部分采用法兰连接。
。
18
给排水设计说明-01 排水总平面图-03
厨房污水进入污水检查井前按规定需增设隔油池，现设计未考虑，如需增设请提供隔油池容积、材质及做法大样？
19
给排水设计说明-01 排水总平面图-03
雨水收集管网无断面大样施工图，请补充施工大样图（大样图中明确开挖断面、垫层、回填介质要求、回填介质层厚度要求等施工工艺参数）。
02-2建筑电气工程设计图纸会审记录(二)-14
按图施工
2
系统图08/ZM中的1BALE配电箱出线E1、E2回路，按EPS的供电要求应改为三相三极的开关，系统图20/ZM中的3F2ALE、4F2ALE、配电箱出线E1、E2回路，按EPS的供电要求应分别改为单相、三相的开关，是否更改，请设计明确。
将08/ZM中1BALE配电箱出线E1、E2回路改为3P25A，出线改为NH-BV-5X6；将20/ZM中3F2ALE配电箱出线E1、E2回路改为2P25A，出线改为NH-BV-3X6；4F2ALE配电箱出线E1、E2回路改为3P25A，出线改为NH-BV-5X6，补31/ZM中的35AALE配电箱出线E1、E2回路改为2P25A，出线改为NH-BV-3X6。
设计图纸会审记录（二）
GD2201005
序号
审图意见
会审确定
1
机电安装的照明系统图01~05、08~11、14、16、20、21、29~32/ZM）(2008.07版)中的经过EPS供电的事故应急照明配电箱，共84台，系统图画的是接触器控制，是否也可以改为智能照明模块由消防监控模块控制和引至智能照明控制器，请设计明确。
以17/ZM为准
13
系统图41/ZM中的4F2AL1~2配电箱的进线开关是否应改为三相的，因按系统图18/ZM中4F2AL配电箱的出线m1、m2以及4F2AL1~2配电箱的出线要求均为三相的，请设计调整。
消防部分图纸会审纪要(一)
康德·时代风云图纸（消防部分）交底纪要（第一次）一、电气方面1、在原设计车库正常照明分配电箱内主开关断路器配有远程（分励脱扣）控制装置，建议取消断路器的分励脱扣装置。
2、电气施工图：16、19、22、25、28中电井至屋顶机房采用防火金属桥架：200×100敷设，机房平面图中显示电梯、风机控制箱电源引入采用焊接钢管。
由顶层至机房相关配电箱段，是否可统一为防火金属桥架200×100敷设。
答：可统一为防火金属桥架200×100敷设至机房相关配电箱。
3、3#、4#楼1层平面图中，混流式正压送风机配电采用焊接钢管暗敷设，由于施工过程中可能出现变动更改等因素，预埋管路可能不够准确，是否可以把焊接钢管暗敷设，改为KBG管，刷防火漆明敷设。
答：可改为明装，采用SC钢管刷防火漆。
4、原设计1号楼---5号楼标准层强电弱电线槽（阻燃PVC线槽100nn×50mm）为贴梁敷设。
答：接甲方要求，现弱电线缆穿梁处，预留PVC75穿梁套管，阻燃PVC线槽100nn×50mm在楼板下10mm敷设。
5、电施图中，可视对讲分机，原设计有距地1.5米、1.3米，具体以何值为标准。
答：底边距地1.3米。
6、电施图中，消防控制中心设置在负一层，还是负二层。
请设计明确。
答：负二层。
7、消防火灾报警控制系统的负二层未设计火灾报警控制线缆水平桥架，是否需要设置该用途桥架，若需要该用途桥架，桥架的型号规格。
请设计明确。
答：未设置水平桥架，采用穿钢管预埋方式。
8、电施图中，在电井内，未设计火灾报警控制线缆和可视对讲等弱电电缆竖向桥架，请设计明确该用途线缆桥架的规格型号，以便于施工。
答：设计补充。
二、给排水方面1、地下车库图号8，3号楼筒体集水坑压力排水管道走向不明确。
答：由电梯井直接进入集水坑。
2、电梯井道水井底排管道走向是否可以采用就近排入集水坑？答：可以就近排入集水坑。
3、接甲方要求，电梯井排水原设计采用DN150的PVC管敷设，现改为DN150的焊接钢管敷设。
图纸会审记录范文
图纸会审记录范文一、结施部份：一、因现场尺寸所限，基础筏板无法往两头扩展，经设计验算，在1轴和21轴线处增加一基础梁，断面为800×400，配筋为上下各5φ25，环筋φ10a100/200，腰筋为4φ14,拉筋为φ8a400,砼标号为C25。
二、依照甲方要求，1轴至3轴与B轴线现再往外扩展，增加一间房，阳台取消。
3、经甲方要求以下各房间尺寸由原图尺寸改成现尺寸，别离为：1轴至3轴，9轴至11轴原房间尺寸为，现改成。
18轴至20，20轴至21轴原房间尺寸为、，现房间尺寸现改成、3M，4轴至6轴、6轴至8轴原房间尺寸为，现房间尺寸改成，16轴至19轴、20轴至21轴原房间间尺寸为、，现别离改成、3M。
4、挑梁上现浇板改成空心板，挑梁TL1a、挑梁TL3a别离改成TL1、TL3。
五、圈梁a-a剖面改成b-b剖面。
六、原坡屋面取消，现平屋面空心板级别比标准层高一个级别。
屋面做法按图集05YJ1屋13（B5-140-F2）。
7、阳台边梁宽度为200，高为400，配筋为下2φ16，上筋为2φ14，环筋为φ6a100/200。
八、原阳台门口尺寸为，现改成。
九、洗手间外门口原尺寸为800，现改成900。
10、屋面增加一上人孔，图集采纳98ZJ2011一、门洞口处的砖垛小于或等于180时均改成混凝土浇筑。
二、建施部份：一、依照甲方要求，原M1部位别离在3轴与C轴、9轴与C轴、13轴与C轴现改成C轴与5轴、C轴与7轴、C轴与15轴。
二、厨房间、洗手间原墙砖取消。
3、本工程除楼梯间外，其余房间均不作仿瓷。
4、防盗门全数改成木门。
三、电气部份：一、本工程电气方面的插座、开关采纳一般型，照明灯具采纳60W白炽灯。
四、给排水部份：一、本工程给水管引到各户，分支管由各户安装。
2007年11月22日。
图 纸 会 审 记 录
工程名称：安徽医学高等专科学校新桥校区一期工程会审子项名称：电气图别：A2护理学部电气施工图1201版
工程名称：安徽医学高等专科学校新桥校区一期工程会审子项名称：电气图别：A2护理学部电气施工图1201版
工程名称：安徽医学高等专科学校新桥校区一期工程会审子项名称：电气图别：A3医技系电气施工图1201版
工程名称：安徽医学高等专科学校新桥校区一期工程会审子项名称：电气图别：A4药学系电气施工图1201版
工程名称：安徽医学高等专科学校新桥校区一期工程会审子项名称：电气图别：A5临床医学系电气施工图1201版
工程名称：安徽医学高等专科学校新桥校区一期工程会审子项名称：电气图别：A5临床医学系电气施工图1201版。
电气图纸会审纪要
待澄清的问题：一、工程电气专业：（1）电缆桥架按电缆井大样图是否我方施工？桥架只是说封闭形。
是否就是槽型电缆桥架？平面图中表示（200+200）*200是否就是两个200X200?设计解释（槽型400X200中间加隔板）（2）电井布置示意图井内左、中、右竖直接地线-40X4每个电缆井内1根。
而在D-33图平面图中左、中、右竖直接地线-40X4每个电缆井内两根。
设计解释（两处，1处去电梯顶部，1处沿电缆井直到电缆井末端）（3）而在D-33图平面图中左、中、右电缆井中标注动力接线箱、照明接线箱是否就是分支接头加个箱？（取代了预分支电缆？）设计解释（是的）（4）接地干线连接---》卫生间等电位接地板LEB是否铜板-100X100X5？预埋(是否各层的LEB都是如此)---》是否按卫生间局部等电位联接图样埋PVC管？（管内穿线BVR-4）我方是否也只埋管不穿线？总等电位电位联结图铜板━4mm 多大？设计解释（所有LEB接线板都是100X100X5铜板MEB规格400X200X4mm)（5）卫生间局部等电位接线详图BV-4在地面内或墙内穿PC管。
但是，管没有规格是否用PC-20管? (是PC-20)另外，LEB接线端子出线其中1根PE线根引至插座，根据该设计意图是三项五线制（其中A、B、C相线、N中性、PE保护接地线）插座均为三线（相线、N中性线、PE保护接地线）所以，建议把此线取消。
设计解释（用PC-20.管。
为实现等电位作用,卫生间内，如若干个插座的末端插座引出1根到等电位接线板）（6）排污泵供电自配电系统图AA6-9为NH-YJV-5X6，而在AA8-9则为NH-YJV-5X10，是否应该两路一致？电动机功率 5.5KW。
设计解释（用NH-YJV-5X10）（7）该工程竖型配电系统干线配电箱----》二级负荷的配电箱有的ZR-YJV-3X4 配PC-32 ；有的ZR-YJV-3X4配PC-25。
路由只少拐两个弯所以建议PC-25的部分设计解释（均改为PC-32管）。
图纸会审记录(完整版)
图纸会审会签表KJ-112项目工程百色市检察院技术侦查综合楼单位工程名称百色市检察院技术侦查综合楼会审时间2009年11月23日会审地点参加会审人员建设单位：百色市开发投资有限责任公司设计单位：广西南宁水利电力设计院监理单位：广西华蓝工程咨询管理有限公司施工单位：广西建工集团第二建筑工程有限责任公司主持人记录人建设单位：（公章）代表：设计单位：（公章）代表：监理单位：（公章）代表：施工单位：（公章）代表：图纸会审记录KJ-207工程名称百色市检察院技术侦查综合楼设计单位广西南宁水利电力设计院施工单位广西建工集团第二建筑工程有限责任公司图号对图纸存在的疑问设计答复结改-01筏板、号钢筋不到筏板边，只到剪力墙位置，是否应将钢筋伸至筏板基础边？伸至筏板基础边外缘。
结改-01防建-03（修）图中标注JK1、JK2尺寸与防建各对应基坑尺寸不一致，具体以那张图标注为准？按防建-03（修）标注施工。
结改-01防建-03（修）～×～1#集水坑及排水沟在防建-03（修）图上有标注，而在结改-01图中无标注，是否有此区域内的集水坑及排水沟？按防建-03（修）标注施工。
结改-01防建-03（修）结改-01标注有JK3,而防建-03（修）无标注？结改-01标注JK4是否存在坡度或者标注有误？若无坡度JK3与JK4如何连接？JK3为消防水池标注，JK4为水沟标注，按防建-03（修）标注施工。
结-08结构标高表中二层～三层是否标注错误，是否应为5.600而不是6.100？应为5.600。
结-08八层至九层标高为（27.500～31.100，层高为3.600），而层高标注为（3.900米），九层层高是3.900还是3.600，若为3.900则以上楼层标高均有误，各层标高应增加0.300米，梯盖层标高应为39.000米。
应为3.600。
结改-02图中表格底部标注“注：轴上的基础J-1、J-2基底标高为-3.500”是E轴上的基础在筏板回填土再做独立基础？还是标注有误？同时，E轴上的基础在筏板面上，而筏板面标高为-4.500，并且E轴上的基础大部分伸入筏板上的剪力墙，如何施工？建议直接在筏板留置插筋，可否？请设计答复。
办公楼工程图纸会审记录(电气)
APE 电源在哪引来？旁边还有一个箱？
电施
AC—PSZ 排水泵控制箱由 ALZ1 怎样引至？
电施
2AL2 卫生间插座位置？智能马桶？
电施
AC-DT1 电梯电源照明、插座厂方安装？
电施
升降平台电箱桥架 SC50 管，50 管明装？
电施
一层预留动力入户管、弱电入户管位置？墙边？
电施 电施 电施 电施
AZL1φ125 管预留方向？AZL2φ80 管预留方专业名称
鲁 JJ—013 0 0 1 2022 年 11 月 24 日
安装
序号
1 2 3 4 5 6 7 8 9 10
11 12
图号
电施 电施
图纸问题
配电箱是暗装箱和桥架怎样连接？层之间箱与箱之间 桥架规格？
地下一层预留电套管规格？弱电 4*φ50 管位置？
电施
排气扇、轮流风机自备电源式防水防尘应急节能灯？捷 能壁灯？
插座厂房里都是双联安全插座（什么样的）？机房是五 孔？
安全出口标志灯和疏散出口标志灯有何不同？
会审(设计交底)意见
同意 同意 同意 同意 同意 同意 同意 同意 同意 同意
同意 同意
专职质检员：
施 工 项目(专业)技术 单 负责人： 位
项目负责人：
(公章)
专业技术人员：
(监理工程师)
建
设
（
监
理
）
单 位
项目负责人：
(总监理工程师)
(公章)
专业设计人员：
设 计 单 位
项目负责人： (公章)
山东省建设工程质量监督总站监制
住宅小区公变配电室图纸会审记录
住宅小区公变配电室图纸会审记录一、工程概述本次会审的住宅小区公变配电室位于小区具体位置，为小区的电力供应提供重要保障。
该配电室的设计旨在满足小区居民的日常用电需求，并确保电力系统的安全、稳定运行。
二、参与会审单位及人员1、建设单位：建设单位名称，代表：建设单位代表姓名2、设计单位：设计单位名称，代表：设计单位代表姓名3、施工单位：施工单位名称，代表：施工单位代表姓名4、监理单位：监理单位名称，代表：监理单位代表姓名三、图纸会审内容（一）建筑部分1、配电室的位置和布局是否合理，是否满足防火、防潮、通风等要求。
经审查，配电室位置靠近负荷中心，便于进出线，布局较为合理。
但需注意防潮处理，建议在地面增设防潮层。
2、门窗的设置是否符合规范，是否满足安全和采光要求。
门窗尺寸和位置符合规范，但窗户应采用防火玻璃，并配置防护栏杆，以确保安全。
3、墙体的材料和厚度是否满足隔音和防火要求。
墙体材料为加气混凝土砌块，厚度符合要求。
但需进一步确认防火等级是否达到规范标准。
（二）结构部分1、基础的设计是否满足配电室的承载要求。
经核算，基础设计能够承受配电室设备的重量及相关荷载，但需在施工过程中严格控制基础的施工质量。
2、梁、柱的尺寸和配筋是否合理。
梁、柱尺寸和配筋经复核，满足结构强度和稳定性要求，但部分节点的钢筋布置需要优化，以方便施工。
（三）电气部分1、变压器的容量和型号是否满足小区用电负荷需求。
根据小区的规划用电负荷，所选变压器容量和型号能够满足要求，但应考虑未来的增容可能性。
2、高低压开关柜的布置是否合理，操作和维护是否方便。
开关柜的布置基本合理，但部分通道宽度较窄，可能影响操作和维护，建议适当调整。
3、电缆桥架的走向和敷设方式是否符合规范。
电缆桥架的走向和敷设方式符合规范要求，但在穿越防火分区时，应采取防火封堵措施。
4、接地系统的设计是否完善，接地电阻是否满足要求。
接地系统设计完整，但接地电阻值应在施工完成后进行实测，确保满足规范要求。
如何进行电气设计交底和图纸会审
如何进行电气设计交底和图纸会审一、接收图纸，进行审图记录，作好图纸会审准备。
作为专业监理工程师，此项工作是最基础、最重要工作，将对日后其他工作起到事半功倍的作用。
将图纸吃透，电气专业监理工作将轻松愉快的圆满完成1、首先根据图纸目录，检查图纸的完整性。
通常包括主要材料设备表、设计说明，高、低压系统图，二次接线原理图，高、低压配电室平面布置图，变压器室平面布置图，控制室平面布置图，蓄电池室平面布置图、电缆清单，接地系统图，单元格式还有盘面布置图，电缆沟布置图、桥架布置图，其他大样图等等。
2、明确本变电所容量，协助业主核定上级变电所供电回路的开关容量以及保护时限是否适配。
供电外线电源电缆与本变电所进线电缆设计规格、方位、长度等是否统一。
3、缺少说明和设计的内容需供货厂家提供的，及时向业主提出书面要求，由业主提供产品手册或安装说明书等。
例如电涌保护器、避雷器、微机保护单元、电容器、UPS电源、变频器等的产品手册或安装说明书。
此时的产品手册或安装说明书与设计图纸具有同等地位，专业监理工程师应认真研读。
4、电气专业设计所采用的国家标准图自行或与施工单位共同收集。
企业标准图由设计单位提供。
主要研究各标准图之间是否适配，与本工程是否适配，是否还应有补充说明或进一步明确的内容。
5、明确电气设备长、宽、高尺寸后核对土建专业图纸，建筑设计是否满足电气专业要求。
高压柜根据盘前检修距墙至少20MM，盘后检修距墙至少1000MM，低压柜距墙至少800 MM，盘柜顶至少距棚0.9MM，并且不应有灯具、管道等设置在上方。
变压器、母线等的安全距离也有类似要求。
6、明确盘柜基础槽钢在土建图中还是电气专业图中，由土建专业队伍还是电气队伍施工，协助业主进行明确，是否需要提前予留埋件，地平标高与基础槽钢标高的关系是否满足要求。
7、高压室应选择靠近电源侧，门向低压室开启。
变压器室宜选在北侧，油浸式的变压器下部设置鹅卵石夹层，干式变压器则不需要，顶部建筑专业设置安装检修吊钩，并且室内应通风良好，一般设置百叶窗、门等。
