【范文】电力系统自动装置参考答案

《电力系统自动装置》复习思考题参考答案(第4—7章)

《电力系统自动装置》复习思考题参考答案（第4—7章）第四章复习思考题1．何谓励磁系统？答：供给同步发电机励磁电流的电源及其附属设备统称为励磁系统。

它一般由励磁功率单元和励磁调节器两个主要部分组成。

2．同步发电机自动调节励磁系统的主要任务是什么？答：（1）系统正常运行条件下，维持发电机端或系统某点电压在给定水平；（2）实现并联运行发电机组无功功率的合理分配；（3）提高同步发电机并联运行的稳定性；（4）改善电力系统的运行条件；（5）对水轮发电机组在必要时强行减磁。

3．对同步发电机的自动调节励磁系统的基本要求是什么？答：励磁系统应具有足够的调节容量、励磁顶值电压、电压上升速度、强励持续时间、电压调节精度与电压调节范围，应在工作范围内无失灵区，应有快速动作的灭磁性能。

4．何谓励磁电压响应比？何谓强励倍数？答：通常将励磁电压在最初0.5s内上升的平均速度定义为励磁电压响应比，用以反映励磁机磁场建立速度的快慢。

强励倍数是在强励期间励磁功率单元可能提供的最高输出电压与发电机额定励磁电压之比。

5．同步发电机励磁系统类型有哪些？其励磁方式有哪两种？答：同步发电机励磁系统类型有：直流励磁机系统、交流励磁机系统和发电机自并励系统。

励磁方式分为自励方式和他励方式两种。

6．画出三相全控桥式整流电路，哪些晶闸管为共阳极组，哪些为共阴极组?答：VTHl、VTH3、VTH5为共阴组，VTH2、VTH4、VTH6为共阳组。

（第6题）7．三相全控桥式整流电路在什么条件下处于整流工作状态和逆变工作状态？整流和逆变工作状态有何作用？整流和逆变工作状态有何作用？答：三相全控桥式整流电路的控制角α在0°＜α＜90°时，三相全控桥工作在整流状态；当90°＜α＜180°时，三相全控桥工作在逆变状态。

整流状态主要用于对发电机的励磁；逆变状态主要用于对发电机的灭磁。

8．简述自动励磁调节器的工作原理。

答：自动励磁调节器的工作原理如下：根据发电机电压G U 变化，把测得的发电机端电压经调差、测量比较环节与基准电压进行比较，得到正比于发电机电压变化量的de U ，经综合放大环节得到SM U ，SM U 作用于移相触发环节，控制晶闸管控制极上触发脉冲α的变化，从而调节可控输出的励磁电流，使发电机端电压保持正常值。

《电力系统自动装置》复习思考题参考答案（1—3章）

《电力系统自动装置》复习思考题参考答案（1—3章）《电力系统自动装置》复习思考题答案（第一、二章）绪论复习思考题1、简述电力系统自动装置的作用。

答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。

2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。

3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。

而自动操作型又可分为正常操作型和反事故操作型。

第一章复习思考题1、AAT装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。

2、对AAT装置有哪些基本要求？答：AAT装置应满足以下基本要求：(1) 保证工作电源或设备断开后，备用电源或设备才能投入；(2) 工作母线突然失压时AAT应能动作；(3) AAT装置应保证只动作一次；(4) 发电厂用AAT装置运行方式应灵活；(5) 应校验AAT动作时备用电源过负荷情况；(6) 备用电源投于故障时应使其保护加速动作；(7) AAT装置动作过程应使负荷中断供电的时间尽可能短。

3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。

此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AAT装置只能动作一次。

4、简述明备用和暗备用的含义。

答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

电力系统自动装置原理课后答案

电力系统自动装置原理课后答案【篇一：电力系统自动装置原理附录思考题答案】s=txt>第一部分自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，a0、an、bn的物理意义分别是什么？【答案提示】a0：直流分量；an：n次谐波分量的实部；bn：n次谐波分量的虚部。

1-2．采样的前期处理讨论：【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高；是用算术平均法进行滤波有两种方式， ~?其一：aa1?a2a10；10~?a~?a~?aaaa1?a2~a131024~~~其二：a1?，a2?，a3?……a?8。

2222第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，a10占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分自动并列2-1．略2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

合闸相角差表达式为：2?f?2?(f?f)?0.2?cost?0.2?sin2tes12 ?e01020先不考虑提前量，则有：e[0.2cost0.2sin2t]dte00.2sint0.1cos2t0.102sint?cos2t?1?2sint?1?2sin2t?1?sin2t?sint?1?0?sint?t?2k??3.8078或t?2k??0.6662 1? 2t1?3.8078，t2?5.6169，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。

自动装置课后答案1

第一章绪论习题答案一、名词解释1．电力系统自动装置答：直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。

2．电力系统自动化答：应用远动通信技术和计算机技术，对电力系统进行自动监视、控制和调度，更好地保证安全、经济运行和电能质量。

二、问答题1．电力系统包括哪些主要自动装置，如何配置，各自有什么作用？答：1）自动并列装置，配置在待并发电机的同期断路器和解列为两部分系统的同期断路器上。

保证并列操作的正确性和安全性。

2）自动调节励磁装置，配置在发电机的励磁系统，保证电压水平，提高电力系统的运行稳定性；实现并联运行的发电机间无功功率的合理分配。

3）自动调频装置，配置在发电机的调频系统，保证系统频率水平且使系统负荷在同步发电机之间实现最优经济分配。

4）自动重合闸装置，配置在1KV及以上的架空线路和电缆与架空混合线路的上。

提高输电线路供电的可靠性。

5）备用电源和备用设备自动投入装置，配置在发电厂厂用电、变电站站用电及重要用电单位。

提高用户供电的可靠性。

6）自动按频率减负荷装置，配置在变电站中。

防止电力系统因事故发生有功功率缺额时频率的过度降低，保证了电力系统的稳定运行和重要负荷的正常工作。

2．电力系统自动化的主要任务？答：（1）保证电能质量：频率、电压、波形。

（2）提高系统运行安全性。

（3）提高事故处理能力。

（4）提高系统运行经济性。

3．电力系统自动化技术包括的内容？答：电力系统自动装置，电力系统调度自动化。

4．电力系统自动装置包括的内容？答：自动并列装置，自动调节励磁AER ，自动调频，自动重合闸ARD；备用电源和备用设备自动投入ATS；自动按频率减负荷AFL及自动解列、电气制动、水轮发电机自动起动及自动切负荷、火电厂事故减出力、水电厂事故切机等，第二章同步发电机自动并列装置习题答案2-1并列的方法有哪两种？如何定义？各有何特点？答：1）准同步并列：发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

《电力系统自动装置》在线考核参考答案(92分)

2017年春|电力系统自动装置|本科一、单项选择题(第1-40题每题2分)1. 最大无功负荷多出现在（），而最大有功负荷则多出现在。

(A) 白天、晚上(B) 白天、白天(C) 晚上、白天(D) 晚上、晚上2. 在电力系统发生故障时候，发电机机端电压会（）,这时需要励磁系统强行励磁，迅速增长励磁电流，提高发电机的机端电压，提高发电机附近的电压。

(A) 下降(B) 升高(C) 不确定(D) 不变3. 发电机出力超过负荷时，系统频率将（）。

(A) 下降(B) 不确定(C) 不变(D) 上升4. 电力系统中，吸收功率与频率变化无关的负荷是（）。

(A) 切削机床(B) 通风机(C) 卷扬机(D) 白炽灯5. 准同期并列条件中的电压差条件，是指断路器两侧电压的（）。

(A) 矢量差的模(B) 矢量差(C) 幅值与额定电压的差(D) 幅值差6. 对于与系统并网运行的同步发电机，励磁调节的作用是（）。

(A) 保持机端电压恒定(B) 调节发电机发出的无功功率(C) 调节发电机发出的有功电流(D) 保持机端电压恒定和调节发电机发出的无功功率7. 当同步发电机的励磁电流一定时，发电机端电压UG随无功负荷（）而下降。

(A) 增大(B) 减小(C) 不确定(D) 不变8. 在正弦交流电压信号中含有的信息包括（）。

(A) 电压幅值、频率和相角(B) 电压幅值和频率(C) 频率和相角(D) 相角和电压幅值9. 电力系统的综合最大负荷常（）各个发电厂单独供电时各最大负荷的总和。

(A) 不确定(B) 小于(C) 大于(D) 等于10. 具有无差特性的同步发电机，当输出的无功电流增大时，机端电压（）。

(A) 减小(B) 增大(C) 不变(D) 不确定11. 从限制冲击电流的角度出发，应限制并列瞬间的（）。

(A) 电压差和频率差(B)频率差和相角差(C) 相角差和电压差(D) 电压差、频率差和相角差12. 整流电路的整流相数越多，整流电压中所含纹波的最低频率，且其幅值，越有利于滤波。

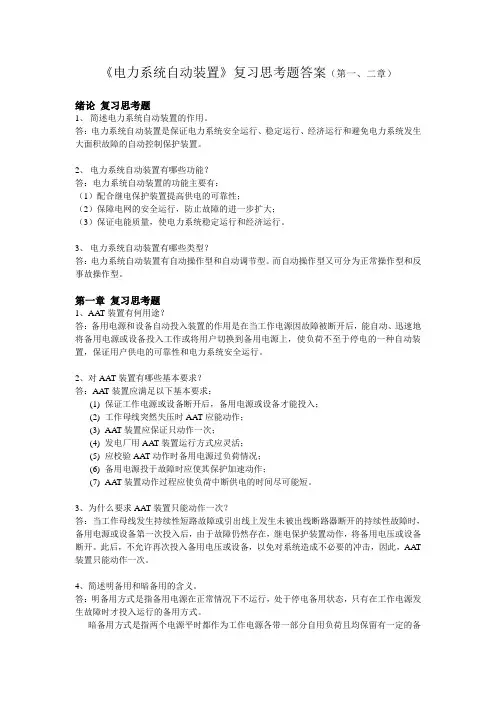

《电力完整系统自动装置》复习思考题参考标准答案(—)

《电力系统自动装置》复习思考题答案（第一、二章）绪论复习思考题1、简述电力系统自动装置的作用。

答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。

2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。

3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。

而自动操作型又可分为正常操作型和反事故操作型。

第一章复习思考题1、AA T装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。

2、对AAT装置有哪些基本要求？答：AA T装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时AA T应能动作；(3)AAT装置应保证只动作一次；(4)发电厂用AA T装置运行方式应灵活；(5)应校验AA T动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)AAT装置动作过程应使负荷中断供电的时间尽可能短。

3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。

此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AA T 装置只能动作一次。

4、简述明备用和暗备用的含义。

答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。

电力系统自动装置原理课后答案

电力系统自动装置原理课后答案【篇一：电力系统自动装置原理附录思考题答案】s=txt>第一部分自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，a0、an、bn的物理意义分别是什么？【答案提示】a0：直流分量；an：n次谐波分量的实部；bn：n次谐波分量的虚部。

1-2．采样的前期处理讨论：【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高；是用算术平均法进行滤波有两种方式， ~?其一：aa1?a2a10；10~?a~?a~?aaaa1?a2~a131024~~~其二：a1?，a2?，a3?……a?8。

2222第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，a10占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分自动并列2-1．略2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

合闸相角差表达式为：2?f?2?(f?f)?0.2?cost?0.2?sin2tes12 ?e01020先不考虑提前量，则有：e[0.2cost0.2sin2t]dte00.2sint0.1cos2t0.102sint?cos2t?1?2sint?1?2sin2t?1?sin2t?sint?1?0?sint?t?2k??3.8078或t?2k??0.6662 1? 2t1?3.8078，t2?5.6169，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。

电力系统自动装置问答题参考答案

-2-
18.无刷励磁调节系统结构如图所示,若某时刻发电机端电压突然降低, 简述该无刷励磁调节系统的电压调节过程.
端电压突然降低,电压互感器 TV 将此信号传给励磁调节器 AVR,从而控制晶闸管减小触发角,励磁机励磁电流增大,励磁机输出电流即发电机励磁电流增大, 发电机端电压升高. 19.励磁电压响应比中 0.5 是什么意思？该公式的含义是什么？ Uc * Ub * (Uc Ub) / Ua Uc Ub RR 0.5 0.5 0.5Ua 0.5 为时间如图所示△abc 的面积与由 ab、bd 和弧 ad 包围的面积相等,将励磁电压在最初 0.5 秒内上升的平均速率定义为励磁电压响应比. 21.如何在使发电机退出运行时不引起无功电流的冲击？当发电机输出无功功率时,逐渐减小发电机的励磁电流,发电机输出的无功电流也逐步减小,当其降到 0 时,断开并列断路器. 当发电机吸收无功功率时,逐渐增大发电机的励磁电流,发电机吸收的无功电流也逐渐减小,当其降到 0 时,断开并列断路器. 22.试分别画出具有正、负调差系数的电压调节特性,并说明一台正调节系数和一台负调节系数的发电机能否并联且稳定运行？为什么？正差调节特性: 负差调节特性:
Ich"
2UG e sin XG Xx 2
ich 1 . 8 2Ich"
8.为何恒定越前相角存在最佳合闸角频率？因为断路器的合闸时间 tQF 近乎恒定. 9.恒定越前相角并列操作为何在电力系统中没有得到广泛应用？因为恒定越前相角存在最佳合闸角频率,实际中频差大小不同,最终的合闸角度是有偏差的. 10.进行发电机的并列操作时合闸命令为何须在发电机与系统间的相位差 δ s =0 之前发出？从发出合闸命令到断路器主触头闭合需要一段时间. 11.恒定越前时间与恒定越前相位方法哪个好？为什么？恒定越前时间好,同第 9 题 12.给出恒定越前时间的整定过程. (1)确定越前时间最大误差 tYJ tc tQF (2)允许的电压差,满足后不再考虑电压差的影响,认为电压相等. (3)根据允许的最大冲击电流确定允许的合闸相位差

电力系统自动装置(本科)1

作业提交 11. 电力系统出现较大有功缺额并立即切除部分负荷后，一定会出现的现象是（）(A) 频率继续下降(B) 频率变化率减缓(C) 频率不升不降(D) 频率上升[参考答案：B] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分2. 滑差电压信号经整流滤波后，含有的信息包括（）(A) 频率差和相角差(B) 相角差和电压幅值差(C) 电压幅值差和频率差(D) 电压幅值差、频率差和相角差[参考答案：D] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分3. 电压容许变化范围是额定电压的（）。

(A) ±1%(B) ±10%(C) ±5%(D) ±20%[参考答案：C] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分4. 对于架空输电线，交流用三根导线，而直流一般用（）根，采用大地或海水作回路时只要一根(A) 1(B) 3(C) 4(D) 2[参考答案：D] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分5. 欲平移同步发电机的外特性曲线，需改变（）(A) 调差系数的大小(B) 调差系数的正负(C) 发电机基准电压(D) 强励倍数[参考答案：C] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分6. 在我国，火电厂的装机容量约占总装机容量的( )%。

(A) 70%(B) 90%(C) 80%(D) 50%[参考答案：A] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分7. 在 A 和 B 两电网构成的联合电力系统中，设 A 系统负荷增加，使系统频率降低，而 B 系统负荷不变，则( )。

(A) A 和 B 系统调频均动作(B) A 和 B 系统调频均不动作 (C) A 系统调频动作、B 系统调频不动作(D) A 系统调频不动作、B 系统调频动作[参考答案：A] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分8. 风力发电厂的一般工作风速（）m/s (A) 3~24(B) 1~2(C) 2~3(D) 24~50[参考答案：A] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分9. 潮汐发电厂的运行工况包括（）个阶段 (A) 1(B) 2(C) 3(D) 4 [参考答案：D] 分值：50得分：分系统自动批改于 2018 年 7 月 27 日 9 点 46 分10. 在电力系统负荷中，把最小负荷以下的部分称为（）。

电力系统自动装置答案

电力系统自动装置答案一、填空题（每空1分，共30分）1、电力系统自动控制总目标是保证供电质量，提高供电可靠性，实现电力系统安全运行。

2、BZT装置的要求工作母线失压时BZT装置应能动作；工作电源先切，备用电源后投。

3、自动重合闸按功能分为三相自动重合闸、单相自动重合闸、综合自动重合闸。

4、重合闸起动方式有不对应起动方式、保护起动方式，在正常跳闸时将自动重合闸装置闭锁。

5、低频运行的危害有引起系统崩溃，电压崩溃，损害叶片等。

6、防止AFL装置误动作措施有电压闭锁，电流闭锁，滑差闭锁。

7、自动调节励磁装置可以进行恒励磁调节，恒无功功率调节，恒功率因数调节等。

8、励磁调节装置的限制功能有过励限制，低励限制，伏赫限制。

9、非同步重合闸不考虑系统是否同步而自动重合，电气设备可能受到较大的电流冲击，系统可能出现振荡。

10、晶闸管静止励磁装置保护电路由起励，低励，过励单元组成。

二、选择题（每小题2分，共10分）1、当电源断开后能迅速将备用电源投入或设备自动投入到电源上，该设备称为B 。

A.自动重合闸B.备用电源自动投入装置C.励磁调节器D.按频率减负荷装置2、重合闸能把断路器合上，恢复正常的供电，此种故障为A 。

A. 瞬时性故障B.永久性故障C. 无故障D. 过载3、有功功率缺额超出机组调节能力，需切除一定的负荷来维持C 平衡。

A.电压B.电流C.功率D.频率4、在发电厂可以进行并列操作的断路器称为发电厂的 D 。

A.并列点B.解列点C.异步点D.同步点5、用来完成恒无功功率调节、恒励磁电流调节的自动装置称为A 。

A .自动励磁装置B.自动减负荷装置C.备自投装置D.同步发电机自动并列装置三、简答题（每小题10分，共40分）1、明备用和暗备用BZT装置的不同有哪些？失压监视使用的低电压继电器不同；合闸回路使用的闭锁继电器不同；继电保护配合不同。

2、双侧电源线路采用自动重合闸装置应该注意什么问题？故障点的断电时间问题，先跳闸一侧的断路器重合动作，应在故障点有足够的断电时间情况下进行；同步问题，后跳闸的一侧断路器在进行重合闸时，必须保证两电源间的同步条件，或校验是否允许非同步重合闸。

《电力系统自动装置》试题及参考答案

2020秋《电力系统自动装置》(高起专)一、单选题1.最大励磁限制是为（C）而采取的安全措施。

A.防止发电机定子绕组长时间欠励磁B.防止发电机定子绕组长时间过励磁C.防止发电机转子绕组长时间欠励磁D.防止发电机转子绕组长时间过励磁2.发电机组并入电网后，应能迅速进入（C）状态，其暂态过程要（），以减小对电力系统的扰动。

A.异步运行，短B.异步运行，长C.同步运行，短D.同步运行，长3.我国电网的额定频率为（B）A.45HzB.50HzC.55HzD.60Hz4.双电源线路配置重合闸装置除满足基本要求外，还应考虑（D）A.电压幅值B.有功功率匹配C.无功功率匹配D.同步问题5.只反映了断路器两端的相角差特性，而与它们的电压幅值无关的整步电压是（B）A.正弦整步电压B.线性整步电压C.余弦整步电压D.同期整步电压6.为防止断路器多次重合于永久性故障，重合闸装置接线中设置的继电器是（D）A.差动继电器B.阻抗继电器C.方向继电器D.单相继电器7.按提前量的不同，准同期并列装置可分为恒定越前相角和（D）A.恒定越前功率B.恒定越前频率C.恒定越前电压D.恒定越前时间8.电力系统发生有功功率缺额时，系统频率会（C）A.升高B.不变C.降低D.无法判断9.我国电力系统220KV线路的故障类型中，有接近90%的故障是（D）A.三相短路B.两相短路C.两相接地短路D.单相接地短路10.发电机并列操作中，当相角差较小时，冲击电流主要为（A）A.有功电流分量B.无功电流分量C.空载电流分量D.短路电流分量11.能够有效地提高系统稳定的功率极限的装置有（B）A.调速器B.变压器C.继保装置D.励磁调节器12.准同步并列条件规定的允许电压差为不超过额定电压的（B）A.0％--5％B.5％--10％13.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了（C）A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器14.最简单的励磁调节器的调节方式是（B）A.微分调节B.比例调节C.比例微分调节D.比例积分调节15.调差系数δ〉0时为（）调差系数，调节特性为（A）A.正，下倾B.负，下倾C.正，上翘D.负，上翘16.同步发电机的运行特性与它的（D）值的大小有关A.转子电流B.定子电流C.转速D.空载电动势17.当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机（C）A.发出功率，发电机减速B.发出功率，发电机增速C.吸收功率，发电机减速D.吸收功率，发电机增速18.电网中发电机组在调速器的工作情况下是电网的（B）特性A.功率特性B.一次调频频率特性C.二次调频频率特性D.调节特性19.与正弦整步电压最小值所对应的相角差一定等于（A）A.0度B.90度C.180度D.270度720.衡量电能质量的重要指标是（C）A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度21.单侧电源线路的自动重合闸的主要特点是（C）A.存在同步问题B.能存在可能不存在同步问题C.不存在同步问题D.以上均不正确22.在励磁调节器中，综合放大单元的输出电压Uc所控制的是（C）A.调差单元B.测量比较单元C.移相触发单元D.检测单元23.励磁顶值电压是励磁功率单元在强励时可能提供的最高电压，该值与额定励磁电压之比称为强励倍数，其值一般为（B）A.1.5B.2C.2.5D.324.用于大型发电机组的励磁系统主要是（C）A.直流励磁机B.交流励磁机C.静止励磁D.旋转励磁25.大型发电机的转子励磁回路通常采用整流方式是（A）A.三相桥式不可控整流B.三相桥式半控整流C.三相桥式全控整流D.单相桥式不可控整流26.电力系统运行中的主要并列方式为（C）A.自同期B.非同期C.准同期D.同周期二、多选题1.防止自动低频减载装置误动作的措施有（ABD）A.采用自动重合闸B.引入电压过低闭锁C.引入压力闭锁D.引入频率急剧变化率闭锁E.引入瓦斯保护2.电力系统的频率和有功功率调节系统，主要的组成环节包括（BCDE）A.电容器B.调速器C.发电机组D.电网E.原动机3.半波线性整步电压的组成电路有（ACD）A.相敏电路B.差分电路C.积分电路D.T型滤波器4.自动准同期装置的控制单元有（BCD）A.相角差控制单元B.频率差控制单元C.电压差控制单元D.合闸信号控制单元5.同步发电机的励磁系统一般包括（CD）A.调速器B.调频器C.励磁功率单元D.励磁调节单元6.控制调频器的三种信号的基本形式是（BCD）A.差分B.比例C.积分D.微分7.电力系统自动装置包括（AB）两种类型A.自动调节装置B.自动操作装置C.自动控制装置D.自动监视装置8.负荷的变化必将导致电力系统频率的变化，由于电力系统本身是一个惯性系统，所以对频率的变化起主要影响的是负荷变动的（ABD）第一种分量。

109--“电力系统自动装置”习题答案

第一章备用电源和备用设备的自动投入一、名词解释1、备用电源和备用设备自动投入装置是当工作电源或工作设备因故障被断开以后，能迅速自动地将备用电源或备用设备投入工作，使用户不致于停电的一种装置，简称AAT装置。

2、明备用指正常情况下有明显断开的备用电源或备用设备或备用线路的备用方式。

3、暗备用指正常情况下没有明显断开的备用电源或备用设备，而是工作在分段母线状态，靠分段断路器取得相互备用的备用方式。

4、用于发电厂厂用电源的 AAT装置在切换时，若母线失电时间在0.3秒以内称为“快速切换”。

5、用于发电厂厂用电源的 AAT装置在切换时，若母线矢电时间在1へ1.5秒以内称为“慢速切换”。

二、问答题1、答：AAT装置的作用是当工作电源或工作设备因故障被断开后，能自动迅速地将备用电源或备用设备投入工作，或将负荷切换到备用电源上。

AAT装置可提高供电可靠性，节省建设投资，简化继电保护，限制短路电流，提高母线残余电压，是一种提高对拥护不间断供电的经济且有效的技术措施，因此作为电力系统的一种安全自动装置，得到广泛应用。

2、答：AAT装置应满足如下基本要求：（1）应保证在工作电源或工作设备彻底断开以后，才投入备用电源或备用设备。

（2）工作母线无论任何原因失去电压时，AAT装置均应动作。

（3）AAT装置应保证只动作一次（4）发电厂厂用电源的AAT装置，应同时满足几个工作电源的备用要求。

即一个备用电源能够同时替代几个工作电源或当两个/////////（5）发电厂厂用电源的AAT装置，应满足切换方式的要求。

即在条件可能时，可采用带有同步检定的快速切换方式；也可采用带有母线残压闭锁的快速切换方式。

（6）应校验备用电源或备用设备自动投入时过负荷和电动机自起动情况，如果负荷超过允许限度或不能保证电动机自起动时，应有AAT装置动作于自动减负荷。

（7）如果AAT装置将备用电源或备用设备投于故障，应使其保护加速动作。

（8）AAT装置的动作时间以使负荷的停电时间尽可能短为原则，以减少电动机的自起动时间。

自动装置答案

QG 0.2 QG1N QG 2 N 0.2 15.49 30.99 9.3 SG1e
∴ 1 号机承担无功功率的全部增量 9.3Mvar，母线电压保持不变，即 U 0 。当电厂无功增量为总无功容量的 60％时(题目隐含 1 号机组不能承担全部无功增量， 2 号机组承担部分无功增量)：
其有名值为
f 0.0076 *50 0.38 Hz
母线频率降为 50-0.38=49.6 Hz 4-2．已知某电力系统，K L* 1.5 ，K G* 20 ，当 PL 3000 MW 时， f N 50 Hz，求负荷增加 120MW 时，系统调速后的运行点。答：由图可知，当负荷功率增加时，系统频率下降，发电机增加发电功率，负荷吸收的功率较额定频率时少，两者之和等于负荷功率增量，故有
过的相位差。该部分以由上述公式表达。当 d s / dt 等加速变化时， s 对时间的积分比 t1、t2 时间内的相位角的变化多了一项。该项可用
YJ st1 t1 t1
adx d dt t1 t t 1 t2 t d st1 st1 a t1 d dt t1 t1 dt t t1 t2 t d st1 st1 t t1 t1 a t1 d dt t1 dt t t1 t2 t 1 dst1 2 st1 t2 t1 t2 t1 t1 t1 a t1 d dt 2 dt t t1
t 2k 3.8078 或 t 2k 0.6662
1 5 2
t1 3.8078 ， t 2 5.6169 ，……
考虑时间提前量 0.14 秒，则调度中心发出合闸信号的时刻可为：3.6678 秒，5.4769 秒，等等。

电力系统自动装置参考答案.doc

电力系统自动装置参考答案2-1 并列的允许电流值如何考虑?说明理由。

答:并列断路器合闸时 ,冲击电流应尽可能小 ,其瞬时最大值一般不超过 1~2 倍的额定电流。

理由:冲击电流的电动力对发电机绕组产生影响,由于定子绕组端部的机械强度最弱,所以须特别注意对它造成的危害。

由于并列操作为正常运行操作 ,冲击电流最大瞬时值限制在 1~2 倍的额定电流以下为宜。

2-2 设并列条件已满足要求 ,现可惜错过了合闸时机 ,问下次合闸时机还需要多少时间 ?设滑差角频率 *s ω分别为 21042.0- ? 、 6102- ? , 允许滑差角频率为21042.0- ? ,试分析最快与最慢两种情况。

自动装置如何解决久等的问题 ? 答: ππω 1002==N sNf ,ππω 42.01001042.021=?? =-s ,ππω 462102100102--? =?? =ss s Tωπ2=s T s 76.442.021==ππ ,s T s 442101022=? =-ππ自动装置应该增加或减小发电机转速 ,使滑差角频率增大 ,从而减小滑差周期 ,使等待时间缩短。

3-1 某电厂有两台发电机在公共母线上并联运行,1 号机的额定功率为 25MW ,2 号机的额定功率为50MW。

两台机组的额定功率因数都是 0.85 。

2 号机励磁调节器调差系数为0.05,1 号机为无差调节特性。

若系统无功负荷波动使电厂无功增量为它们总无功容量的10%, 问各机组承担的无功负荷增量是多少?母线上电压波动是多少?若发电厂无功增量为它们总无功容量的60%, 情况又如何 ?对各种情况进行讨论。

解:1 号机额定无功功率 ())(49.1585.0arccos tan25tan 111MVar P Q N G N G === ? 2 号机额定无功功率())(99.3085.0arccos tan50tan 222MVar P Q N G N G === ? 若系统无功负荷波动使电厂无功增量为它们总无功容量的10%, 则())(648.499.3049.15%10MVar Q =+? =?∑若 1 号机为无差调节特性,则系统中的负荷波动都由 1 号机承担 ,母线电压没有波动。

电力系统自动装置原理课后答案

电力系统自动装置原理附录思考题答案第一部分自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，0a 、n a 、n b 的物理意义分别是什么？【答案提示】0a ：直流分量；n a ：n 次谐波分量的实部；n b ：n 次谐波分量的虚部。

1-2．采样的前期处理讨论：【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高；是用算术平均法进行滤波有两种方式，其一：10~1021a a a a+++= ；其二：2~211a a a +=，2~~312a a a +=，2~~423a a a += (2)~~108a a a +=。

第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，10a 占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分自动并列2-1．略 2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

【答案提示】合闸相角差表达式为：⎩⎨⎧-=-=-==20100212sin 2.0cos 2.0)(22δδδππππδe s e t t f f f 先不考虑提前量，则有：01.02cos 1.0sin 2.0]2sin 2.0cos 2.0[0→++=+-=⎰πππδππδt t dt t t e e251sin 01sin sin 1sin 21sin 212cos sin 222-=⇒=--=+-+=++t t t t t t t 8078.32+=πk t 或6662.02-=πk t8078.31=t ， 5.61692=t ，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。

电力系统自动装置作业及答案

电力系统自动装置作业及答案电力系统自动装置原理1.当并列在同一母线的机组的调差系数不同时，等值调差系数如何确定，如何利用调差系数与电压波动量、无功变化量之间的关系确定相关量。

答：发电机的静态调差系数定义为：δ=?f 2?f 1p 2?p 1=?U 2?U 1I Q2?I Q1。

其中：f 为系统频率，p 为发电机输出的有功功率，U 为发电机的端电压，I Q 为发电机的无功电流。

当有n 台装有调速器的机组并联运行时，根据各机组的调差系数和单位套接功率算出等值调差系数δ。

n 台机组的等值调差系数为δ=P GN ∑P GiN δin i=1 其中，P GiN 为第i 台机组的额定功率；P GN =∑P GiN n i=1为全系统n 台机组额定功率之和。

2.请结合已学过的《复变函数》知识，分析傅里叶变换、快速傅里叶变换、加窗傅里叶、离散傅里叶变换等傅式算法的存在条件、适用环境、具体算法、优点和缺点。

答：a.傅里叶变换一般指连续傅里叶变换，用于信号的频域分析，存在条件是该信号满足狄里赫利条件；具体算法：X (jw )=∫x(t)e jwt dw +∞∞; b.快速傅里叶变换是为了适应数字处理的要求，将连续信号在时间上离散化，频域上周期化，并减小了处理器的计算量；c ．离散傅里叶变换适用于非周期信号的表示3.请分析电力系统的数据采集的原理和方法，并分析，如果要保证数据采集安全、可靠，该系统的主要任务应该有哪些？答：电力系统的数据分为电量和非电量。

电量的采集主要依靠各种互感器，通过互感器将电压和电流的等级降低后，再进行处理；分为四个阶段：采样、保持、量化、编码。

采样分交流采样和直流采样，交流采样是直接应用某种算法，将互感器二次侧的电量数据进行采集；直流采样是指将互感器二次侧的电量先经过整流，变成直流量后采集。

所以交流采样的设备更少。

非电量的采集依靠各种传感器。

所有采集到的数据经过AD 转换后，尽可以被用于运算和存储。

【最新】【范文】电力系统自动装置参考答案

电力系统自动装置参考答案2-1 并列的允许电流值如何考虑?说明理由。

答:并列断路器合闸时,冲击电流应尽可能小,其瞬时最大值一般不超过1~2倍的额定电流。

理由:冲击电流的电动力对发电机绕组产生影响,由于定子绕组端部的机械强度最弱,所以须特别注意对它造成的危害。

由于并列操作为正常运行操作,冲击电流最大瞬时值限制在1~2倍的额定电流以下为宜。

2-2 设并列条件已满足要求,现可惜错过了合闸时机,问下次合闸时机还需要多少时间?设滑差角频率*s ω分别为21042.0-⨯、6102-⨯,允许滑差角频率为21042.0-⨯,试分析最快与最慢两种情况。

自动装置如何解决久等的问题? 答:ππω1002==N sNf ,ππω42.01001042.021=⨯⨯=-s ,ππω462102100102--⨯=⨯⨯=ss s T ωπ2=s T s 76.442.021==ππ,s T s 442101022=⨯=-ππ 自动装置应该增加或减小发电机转速,使滑差角频率增大,从而减小滑差周期,使等待时间缩短。

3-1 某电厂有两台发电机在公共母线上并联运行,1号机的额定功率为25MW ,2号机的额定功率为50MW 。

两台机组的额定功率因数都是0.85。

2号机励磁调节器调差系数为0.05,1号机为无差调节特性。

若系统无功负荷波动使电厂无功增量为它们总无功容量的10%,问各机组承担的无功负荷增量是多少?母线上电压波动是多少?若发电厂无功增量为它们总无功容量的60%,情况又如何?对各种情况进行讨论。

解:1号机额定无功功率())(49.1585.0arccos tan25tan 111MVar P Q N G N G ===ϕ 2号机额定无功功率())(99.3085.0arccos tan50tan 222MVar P Q N G N G ===ϕ若系统无功负荷波动使电厂无功增量为它们总无功容量的10%,则())(648.499.3049.15%10MVar Q =+⨯=∆∑若1号机为无差调节特性,则系统中的负荷波动都由1号机承担,母线电压没有波动。
