第三节闭环控制系统
闭环控制 ppt课件
气压控制
虹吸
闭环控制
自动门
门开或关
归纳总结 小结——必记的知识点
1、控制系统、开环控制系统、闭环控制系统的概念
2、开环控制系统
给定值
控制器
控制量
被控量
执行器
被控 对象
3、闭环控制系统
给定值 比较器
控制器
控制量
被控量
执行器
被控 对象
反闭馈环控制环节
选择题
1以下四个控制系统,哪个一定是闭环控
制系统?( )
器中的液位（水位）进行自动控制。比如自动控制水箱、 水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的 自动补水控制、自动电热水器、电开水机的自动进水控制 等。其系统都为一般的闭环控制系统。
课本（P112）水箱的水位自动控制示意图
比较器
给定水位 ﹢×
控 制
﹣器
进 水
水流量
阀
门
水箱水位 水 箱
检测装置
家用缝纫机的缝纫速度控制系统 属于开环控制系统
脚踩的力
脚踏板
传动装 置
缝纫转速
缝纫
机
闭环控制
电冰箱的温度控制系统
预
置 温 度+
控制
制冷量
箱
电机-压
电冰箱
内 温
电路
缩器组
度
_
温控器\热敏 电阻
走道灯的声光控制系统
/ /
有
灯
无 声
声-光 传感器
触点延时 开关
走道灯
亮 灭
音
闭环控制
课本（P107）：工业锅炉是利用重锤 进行压力控制的，重锤挂在横杆上，杆的 支点在最左端，中间是锅炉的排气孔。请 分析它是如何实现压力控制的，横杆的作 用是什么。
闭环控制系统的工作原理

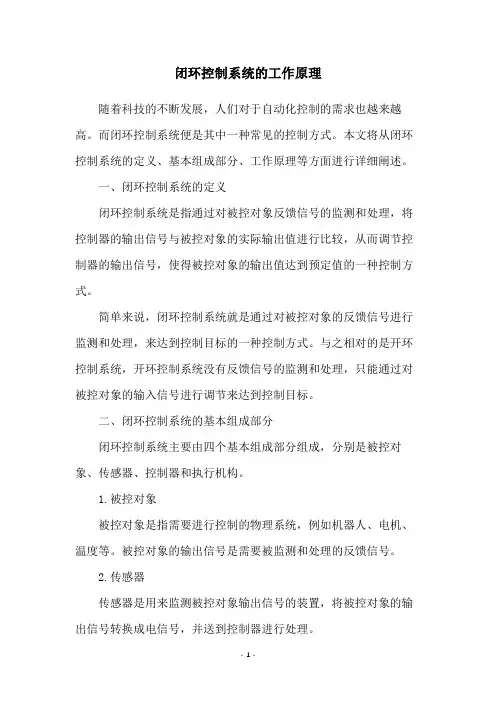

闭环控制系统的工作原理随着科技的不断发展，人们对于自动化控制的需求也越来越高。
而闭环控制系统便是其中一种常见的控制方式。
本文将从闭环控制系统的定义、基本组成部分、工作原理等方面进行详细阐述。
一、闭环控制系统的定义闭环控制系统是指通过对被控对象反馈信号的监测和处理，将控制器的输出信号与被控对象的实际输出值进行比较，从而调节控制器的输出信号，使得被控对象的输出值达到预定值的一种控制方式。
简单来说，闭环控制系统就是通过对被控对象的反馈信号进行监测和处理，来达到控制目标的一种控制方式。
与之相对的是开环控制系统，开环控制系统没有反馈信号的监测和处理，只能通过对被控对象的输入信号进行调节来达到控制目标。
二、闭环控制系统的基本组成部分闭环控制系统主要由四个基本组成部分组成，分别是被控对象、传感器、控制器和执行机构。
1.被控对象被控对象是指需要进行控制的物理系统，例如机器人、电机、温度等。
被控对象的输出信号是需要被监测和处理的反馈信号。
2.传感器传感器是用来监测被控对象输出信号的装置，将被控对象的输出信号转换成电信号，并送到控制器进行处理。
3.控制器控制器是对传感器采集到的信号进行处理的装置，将处理后的信号与设定值进行比较，从而调节控制器的输出信号，控制被控对象的输出信号。
4.执行机构执行机构是将控制器输出的信号转换成物理信号的装置，例如电机、气缸等，从而控制被控对象的输出信号。
三、闭环控制系统的工作原理1.控制器的输出信号控制器的输出信号是通过对传感器采集到的信号进行处理得到的，控制器将处理后的信号与设定值进行比较，从而得到控制器的输出信号。
例如，当控制器的设定值为20度，传感器采集到的信号为18度时，控制器会输出一个信号，使得被控对象的输出信号向20度靠近。
2.反馈信号的作用反馈信号是指被控对象的输出信号，通过传感器监测和处理得到的信号。
反馈信号的作用是使得控制器能够实时调节输出信号，使得被控对象的输出信号更加接近设定值。
闭环控制系统的描述
闭环控制系统的描述
闭环控制系统是一种通过反馈机制对系统输出进行自动调节的控制系统。
在闭环控制系统中，系统的输出会被传感器或其他监测设备实时测量，并将测量结果反馈给控制器。
控制器根据反馈信息与设定目标进行比较，然后调整控制信号，使系统的输出逐渐接近或达到设定目标。
闭环控制系统的优点在于其具有较高的精度和稳定性，能够自动补偿系统内部和外部的干扰和变化，从而实现对被控对象的精确控制。
常见的闭环控制系统包括温度控制系统、速度控制系统、位置控制系统等。
闭环控制系统通常由控制器、执行器、被控对象和传感器等组成。
控制器是闭环控制系统的核心部分，它接收传感器反馈的信息，并根据控制算法计算出控制信号，发送给执行器。
执行器根据控制信号对被控对象进行调节，使其输出达到设定目标。
传感器则用于实时测量被控对象的输出，并将测量结果反馈给控制器。
在实际应用中，闭环控制系统需要根据被控对象的特点和控制要求进行设计和调试，以确保系统的稳定性和可靠性。
同时，还需要考虑系统的安全性和可维护性等因素，以保障系统的正常运行和长期使用。
闭环控制系统工作原理
闭环控制系统工作原理
闭环控制系统是一种自动控制系统，可以通过对系统输出与期望输入之间差距的反馈进行调整，从而使系统的输出更加接近期望输入。
其工作原理可以归纳为以下几个步骤：
1. 设定期望输入：在闭环控制系统中，首先需要设置一个期望输入信号，即所需的系统输出。
2. 对比期望输入与实际输出：系统会将期望输入信号与系统实际输出信号进行对比，并计算其之间的差距。
3. 生成误差信号：根据期望输入与实际输出之间的差距，系统会生成一个误差信号，该信号用于指示系统是否达到期望输出。
4. 反馈控制调整：误差信号会被送回到系统的控制器中，控制器会根据该信号制定相应的控制策略。
控制策略可以是比例控制、积分控制、微分控制或者它们的组合，以调整系统的输出。
5. 输出调整：经过控制器调整后，系统会根据控制策略对输出信号进行调整，使其更接近期望输入。
6. 循环过程：上述步骤会不断循环进行，系统会不断根据反馈信号进行调整，以使系统输出逐渐接近期望输入。
通过以上循环过程，闭环控制系统可以不断地根据实际输出与期望输入之间的差距进行调整，以使系统的输出更加接近期望
输入。
这种反馈机制可以提高系统的可靠性、稳定性和精度，使系统能够更好地适应不确定性和扰动。
闭环控制系统的工作过程 教案-高中通用技术苏教版(2019)必修《技术与设计2》
闭环控制系统的工作过程教材：普通高中课程标准实验教科书通用技术（必修2）章节：第四单元控制与设计第三节闭环控制系统的工作过程课时：第1课时一、核心素养目标(1)理解闭环控制系统的含义。
(2)通过实践体验，能分析闭环控制系统的基本组成和工作过程。
(3)通过案例分析简单的闭环控制系统，学会画闭环控制系统的方框图。
(4)能结合闭环控制系统的工作过程，分析反馈在控制系统中的作用及其基本原理。
(5)能结合案例分析影响简单控制系统运行的主要干扰因素。
二、教学重点学会分析闭环控制系统的基本组成及工作过程，并画出控制系统的方框图.三、教学难点掌握分析闭环控制系统的一般方法。
四、设计思想1. 教材分析本节课教学内容为苏教版《技术与设计2》第四单元“控制与设计”的第三节“闭环控制系统的工作过程”。
在本节的学习中，学生要经历恒温箱控制系统的技术试验和分析过程，要站在工程设计的高度，应用系统分析方法与控制原理，解决生活中的实际问题，促使学生的系统思考和工程思维能力提升。
2. 教学策略设计（1）创设情境：以技术体验“搭建恒温箱控制系统”，引出课题。
（2）引导学生分析案例，概括出闭环控制系统工作过程，学会用方框图描述其控制过程。
（3）通过案例分析，认识反馈和干扰因素，能结合闭环控制系统的工作过程，分析反馈和干扰现象及其基本原理。
（4）通过巩固练习，引导学生总结、梳理重点。
五、教学准备1. 课件2.技术体验装置;恒温箱控制系统序号教学步骤教师活动学生活动1 情景导入走进情境：陈晨家住在北京，阳台上种植了许多植物。
冬天室外寒冷，陈晨想要设计一款恒温箱让阳台上的植物安全过冬。
创设情境，引出课题２任务一：解析闭环控制系统工作过程1. 搭建恒温箱控制系统技术体验：搭建恒温箱控制系统思考：恒温箱控制电路的工作状态取决于来自什么装置的信号？用方框图表示恒温箱控制系统的工作过程：设定→控制电路→制热或制冷模块→恒温器→实际温度温度检测装置在系统的输入量和输出量之间，除了从输入端到输出端之间，除了有从设定温度到实际温度的信息传递，还有一条从输出端返回到输入端的反馈环节，它们形成了一条闭合回路。
闭环控制系统

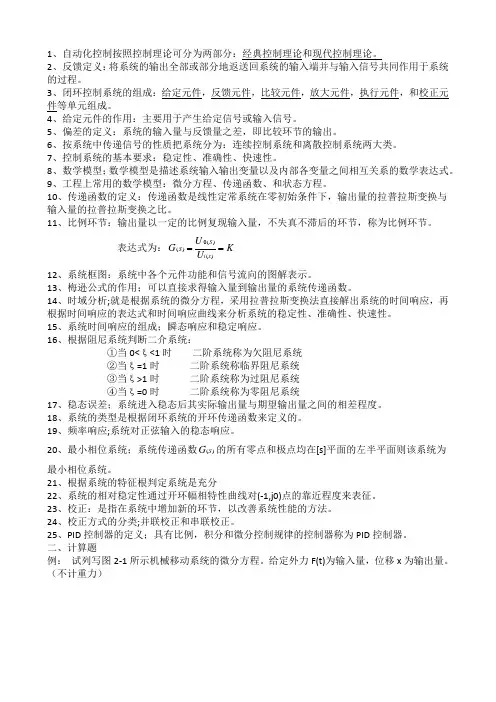

1、自动化控制按照控制理论可分为两部分：经典控制理论和现代控制理论。
2、反馈定义：将系统的输出全部或部分地返送回系统的输入端并与输入信号共同作用于系统的过程。
3、闭环控制系统的组成：给定元件，反馈元件，比较元件，放大元件，执行元件，和校正元件等单元组成。
4、给定元件的作用：主要用于产生给定信号或输入信号。
5、偏差的定义：系统的输入量与反馈量之差，即比较环节的输出。
6、按系统中传递信号的性质把系统分为：连续控制系统和离散控制系统两大类。
7、控制系统的基本要求：稳定性、准确性、快速性。
8、数学模型；数学模型是描述系统输入输出变量以及内部各变量之间相互关系的数学表达式。
9、工程上常用的数学模型：微分方程、传递函数、和状态方程。
10、传递函数的定义：传递函数是线性定常系统在零初始条件下，输出量的拉普拉斯变换与输入量的拉普拉斯变换之比。
11、比例环节：输出量以一定的比例复现输入量，不失真不滞后的环节，称为比例环节。
表达式为：K U U G s i S S ==)()(0)( 12、系统框图：系统中各个元件功能和信号流向的图解表示。
13、梅逊公式的作用；可以直接求得输入量到输出量的系统传递函数。
14、时域分析;就是根据系统的微分方程，采用拉普拉斯变换法直接解出系统的时间响应，再根据时间响应的表达式和时间响应曲线来分析系统的稳定性、准确性、快速性。
15、系统时间响应的组成；瞬态响应和稳定响应。
16、根据阻尼系统判断二介系统：①当0<ξ<1时 二阶系统称为欠阻尼系统 ②当ξ=1时 二阶系统称临界阻尼系统 ③当ξ>1时 二阶系统称为过阻尼系统 ④当ξ=0时 二阶系统称为零阻尼系统17、稳态误差；系统进入稳态后其实际输出量与期望输出量之间的相差程度。
18、系统的类型是根据闭环系统的开环传递函数来定义的。
19、频率响应;系统对正弦输入的稳态响应。
20、最小相位系统；系统传递函数)(S G 的所有零点和极点均在[s]平面的左半平面则该系统为最小相位系统。
闭环控制系统的工作原理
闭环控制系统的工作原理
闭环控制系统是一种通过不断检测和修正输出与期望输出之间的差异来实现控制目标的系统。
它包括四个主要组成部分：传感器、控制器、执行器和反馈回路。
首先，传感器用于实时地检测被控对象的状态或输出参数，并将检测到的信息转化为电信号或其他形式的信号输出。
其次，控制器接收来自传感器的信号，并与预设的期望参考值进行比较。
通过对比两者的差异，控制器能够判断被控对象是否需要进行调整。
然后，控制器根据差异的大小和方向，计算出相应的控制信号并发送给执行器。
执行器将控制信号转化为能够控制被控对象的物理量或作用力，从而使被控对象实现所需的控制效果。
最后，反馈回路将执行器的输出值传递回传感器，形成一个闭合的反馈环路。
传感器通过检测反馈信号，并将其与预设值进行比较，继续向控制器提供差异信息。
控制器根据反馈信号的信息再次进行计算和调整，以实现对被控对象的实时控制。
通过不断地循环检测、比较和调整，闭环控制系统能够实时地跟踪和调整被控对象的状态，使其尽可能接近预设值，达到所需的控制效果。
闭环控制系统具有自我校正和适应性强的特点，能够应对外界环境变化和被控对象的非线性特性。
4-3闭环控制系统的工作过程-高中通用技术苏教版必修2课件
控制 精度
成 本
应用范围
开环
输无 出反 量馈
单 向
输入 信号
输出量
精度 成 控制精度要求
不会影响 较低 本 不高本身很稳
控制系统
低 定的应用
闭环
给有 定反 量馈
循 环
输出 信号
输出量 会影响 控制系统
精 度 高
成 本 高
高精度、高可 靠、系统本身 不稳定的应用 领域
13
闭环与开环的比较
区别开环控制系统与闭环控制系统方法
描述，下列关于该温度控制系统说法中不正确的是（C）。
A．该款电冰箱温度控制系统的控制方 式属于闭环控制 B．感温包如被电冰箱内冰霜覆盖后会 导致制冷不正常 C．当调温旋钮逆时针方向调到某一位 置时，预设的冰箱温度将降低 D．电冰箱工作电压波动属于该温度控 制系统的干扰因素
光控窗帘控制系统
（控制电路） （光感传感器）
控制器 输入量
（电机） 执行器
电冰箱温度控制系统
（设定温度）
（2，3，4）
（压缩机）
（6，7，8，9）
（窗帘） （开或关窗帘） 被控制对象
输出量 （电冰箱） （冰箱内温度）
12
闭环与开环的比较
闭环控制系统与开环控制系统的比较
控制系统
控制 目的
反 馈
控制 传感器的 输出量与控 过程 检测内容 制系统
— 离心式调速器对蒸汽机转速的控制
如图为蒸汽机的转速控制系统,采用离心调速的方式进行控制。当蒸汽机的转速大 于设定值时,通过圆锥齿轮将转速传递到竖轴,带动两个飞锤做离心运动,使套筒向上运动, 通过调节杠杆使进气阀门的开度变小,蒸汽进气量减少,蒸 汽机的转速下降,反复调节直到转速趋于设定值。
开环电子控制系统和闭环电子控制系统ppt课件
输入
控制(处理)
输出
预置温度 调节装置
(电子电路) (微型电脑）
(继电器)
被控对象
(冷藏室)
反馈
检测
温度传感器
.
10
马上行动
（1）找出身边开环电子控制系统和闭环电子控制系
统的例子。
开环电子控制系统：
电熨斗、电子门铃、电子调光台灯、带 遥控电视机公共汽车车门控制系统、
红绿灯定时控制系统、闹钟定时控制系
信息 输入 控制(处理)
输出
被控对象
.
4
例: 电子门铃的开环电子控制系统
输入:
用手按动按钮开关,输入一个触发信号
控制(处理): 音乐集成电路经过触发后工作,产生
一组载有”音乐”的电信号.
输出: 扬声器将电信号转变为音乐声.
特点:
输出的音乐声的变化对系统的控制状态并
不产生影响,即不存在反馈.
.
5
• 分析下列电子控制系统中的被控对象、被控 量、控制器和它们的工作过程的共同点:
电子控制系统概述
第三节 开环电子控制系统 和闭环电子控制系统
.
1
开环控制系统 闭环控制系统
.
2
一、开环电子控制系统
1、什么是开环电子控制系统？ 如果电子控制系统的输出结果对系统的控制
没有影响，也就是被控量的变化不会引起控制量 的改变，即没有反馈。
.
3
一、开环电子控制系统
2、开环控制系统的组成方框图
.
14
制系统的区别进行分析、判 断，在你认为正确的表格中打
开环电子 闭环电子控 控制系统 制系统
电子表
电取暖系统
空调
程序控制洗衣机
闭环控制系统
(6)校正元件：也叫补偿元件，是结构与参数便于调整的元件，以串联或反馈的方式连接在系统中，完成所 需的运算功能，以改善系统的性能。根据在系统中所处的位置不同，可分别称为串联校正原件和反馈校正元 件。
区别
区别
同开环控制系统区别
同开环控制系统相比，闭环控制具有一系列优点。在反馈控制系统中，不管出于什么原因（外部扰动或系统 内部变化），只要被控制量偏离规定值，就会产生相应的控制作用去消除偏差。因此，它具有抑制干扰的能力， 对元件特性变化不敏感，并能改善系统的响应特性。但反馈回路的引入增加了系统的复杂性，而且增益选择不当 时会引起系统的不稳定。为提高控制精度，在扰动变量可以测量时，也常同时采用按扰动的控制（即前馈控制） 作为反馈控制的补充而构成复合控制系统。
闭环控制系统
控制系统的一种类型
01 原理
03 区别 05 应用实例
目录
02 基本组成 04 控制特点
基本信息
闭环控制系统是控制系统的一种类型。具体内容是指：把控制系统输出量的一部分或全部，通过一定方法和 装置反送回系统的输入端，然后将反馈信息与原输入信息进行比较，再将比较的结果施加于系统进行控制，避免 系统偏离预定目标。闭环控制系统利用的是负反馈。即是由信号正向通路和反馈通路构成闭合回路的自动控制系 统，又称反馈控制系统。
一般来说，开环控制系统结构比较简单，成本较低。开环控制系统的缺点是控制精度不高，抑制干扰能力差， 而且对系统参数变化比较敏感。一般用于可以不考虑外界影响或精度要求不高的场合，如洗衣机、步进电机控制 装置以及水位调节系统等。
闭环控制系统的设计
04
闭环控制系统应用实例
温度控制系统设计
温度控制系统是闭环控制中常见的一种，主要用于工业和家庭环境中对温度的精 确控制。
温度控制系统通过温度传感器检测环境温度，并将该信号传输至控制器。控制器 根据预设的温度值与实际温度值的差异，输出相应的控制信号，如调节加热元件 的功率，以实现温度的精确控制。
液位控制系统设计
控制精度分析
分析系统输出与期望输出之间的误差大小和分布情况，评估控制精 度。
03
闭环控制系统设计方法
根轨迹法
总结词
根轨迹法是一种通过绘制闭环极点在复平面上的轨迹来分析控制系统稳定性的方 法。
详细描述
根轨迹法通过分析开环传递函数的极点位置变化来预测闭环系统的稳定性。通过 改变开环传递函数的某些参数，可以观察到闭环极点的变化，从而判断闭环系统 的稳定性。根轨迹法还可以用于确定系统对特定参数变化的敏感度。
闭环控制系统是一种反馈控制系统， 它通过比较实际输出与期望输出之间 的误差来调整系统的输入，从而减小 误差并使输出达到期望的目标值。
闭环控制系统的基本组成
总结词
闭环控制系统通常由控制器、受控对象、反馈通道和前馈通 道等部分组成。
详细描述
控制器是闭环控制系统的核心，负责接收输入信号并根据控 制算法计算输出信号；受控对象是实际需要控制的设备或系 统；反馈通道负责将受控对象的输出信号反馈回控制器；前 馈通道则用于补偿系统中的干扰和变化。
闭环控制系统的特点
总结词
闭环控制系统具有高精度、高稳定性和适应性强的特点。
详细描述
由于闭环控制系统采用了负反馈机制，能够实时监测系统输出并与期望值进行比较，因此具有高精度和高稳定性， 能够快速适应不同的输入和环境变化。此外，通过调整控制算法和参数，闭环控制系统还可以实现复杂的控制策 略和优化目标。
闭环控制系统的控制原理
闭环控制系统的控制原理控制系统是一种通过对被控对象施加一定的输入，以实现期望输出的系统。
闭环控制系统是其中一种常见的控制系统，其控制原理是基于反馈机制的。
闭环控制系统通过测量被控对象的输出，与期望输出进行比较，然后根据比较结果对输入进行调整，以使输出接近期望输出。
闭环控制系统由四个主要组成部分构成：被控对象、传感器、控制器和执行器。
被控对象是需要被控制的物理系统，例如机械或电子设备。
传感器用于测量被控对象的输出，并将其转换为与输入量相对应的信号。
控制器接收传感器的信号，并根据期望输出和实际输出之间的差异来生成控制信号。
执行器将控制信号转换为能够影响被控对象的实际输入。
闭环控制系统的关键原理是反馈机制。
传感器测量到被控对象的实际输出后，将其反馈给控制器。
控制器根据实际输出与期望输出之间的差异，作出相应的调整。
这种反馈机制使得系统能够对输出进行实时调整，以使其接近期望输出。
闭环控制系统的设计需要考虑多个方面。
首先，需要确定期望输出，并将其与实际输出进行比较。
这可以通过设置一个参考输入和一个比较器来实现。
其次，需要选择合适的控制算法。
不同的控制算法适用于不同的控制系统，例如比例控制、积分控制和微分控制等。
此外，还需要确定合适的控制参数，以确保系统的稳定性和快速响应。
闭环控制系统的优点在于能够自动调整系统的行为，以适应不同的工况和外部干扰。
通过反馈机制，系统可以实时检测和纠正输出误差，从而提高系统的稳定性和精度。
闭环控制系统还可以实现自动化控制，减少人工干预，提高生产效率。
然而，闭环控制系统也存在一些限制。
首先，反馈延迟会影响系统的响应速度。
如果反馈信号的传输时间很长，系统的调整时间将会延长。
其次，不正确的控制参数选择可能导致系统不稳定或超调。
因此，在设计闭环控制系统时，需要仔细考虑这些因素，并进行合理的参数调整和系统优化。
闭环控制系统的控制原理是基于反馈机制的。
通过测量实际输出、与期望输出进行比较，并根据比较结果对输入进行调整，闭环控制系统能够实现对被控对象的精确控制。
第三节-闭环控制系统的干扰与反馈
在一般控制系统中，干扰因素是需要克服的。在有些情况下， 可以利用干扰因素实现某种功能。
注意以下几点：
4．闭环控制系统的工作过程 当干扰因素作用在闭环控制系统上时，会引起系统输出量(被 控量)偏离给定值；此时闭环控制系统中的检测装置能及时检测 出被控量的值，并迅速反馈到输入端，与给定值进行比较；然后 控制器根据比较得到偏差信号控制执行器工作，执行器得到指令 后直接控制被控对象进行调节，从而使系统的被控量接近给定值， 达到精确控制的目的。
《必修2》
第四单元 控制与设计
第三节 闭环控制系统的干扰与反馈
考纲条目
考试要求 考试属性
(1)反馈的含义
闭环控制 (2)简单控制系统运行的主要干扰因素 系统的干 (3)闭环控制系统中反馈环节的作用 扰与反馈 (4)闭环控制系统的工作过程
(5)功能模拟方法和黑箱方法
b
c
必考＋加
b
试
b
a
观看视频《交通行车》
A．不断修正预设路线 B．不断提高导弹的速度 C．不断克服干扰 D．不断增加预设位置与实际位置的偏差
【例4解题】 第(1)小题考查控制系统运行的干扰因素，只 需对干扰因素的含义有一定了解即可作出正确判断。第(2)小 题考查闭环控制系统的工作过程。导弹飞行路线定向飞行系 统属于闭环控制系统，其核心是通过反馈来减少预设位置与 实际位置的偏差；本题的控制量为导弹的飞行路线(方向)， 所以无论是提高、还是降低导弹的飞行速度与导弹飞行方向 的控制无关；本题题干部分提到“打击的目标并不是静止的， 而是运动的”，预设路线是动态变化的，而预设路线的变化 并不属于干扰因素。
闭环控制系统名词解释
闭环控制系统名词解释1.闭环控制：闭环控制是控制论中的一个基本概念，它指的是控制系统的一种类型，其中控制器的输出会直接影响系统的输入，形成一个封闭的环路。
在闭环控制系统中，控制器的输出会通过执行器作用于被控对象，同时被控对象的输出会被检测器检测并反馈给控制器，形成一个闭环的反馈机制。
2.开环与闭环：开环控制系统指的是控制器的输出并不会直接作用于被控对象，而是通过其他方式影响被控对象的输入。
在开环控制系统中，控制器的输出和被控对象的输入之间并没有形成直接的反馈机制。
相比之下，闭环控制系统具有更好的稳定性和动态性能，因为它们可以通过负反馈来自动调节系统的输出。
3.负反馈：负反馈是闭环控制系统中常见的一种反馈机制，它指的是检测器的输出与控制器的输入反向变化的一种反馈方式。
在负反馈系统中，如果被控对象的输出偏离了预设值，检测器会检测到这个偏差并将其反馈给控制器，控制器会根据偏差的大小和方向调整其输出，使被控对象的输出回到预设值。
负反馈可以提高系统的稳定性和动态性能。
4.正反馈：正反馈是相对于负反馈而言的，它指的是检测器的输出与控制器的输入同向变化的一种反馈方式。
在正反馈系统中，如果被控对象的输出偏离了预设值，检测器会检测到这个偏差并将其反馈给控制器，控制器会根据偏差的大小和方向调整其输出，使被控对象的输出更加偏离预设值。
正反馈通常会导致系统的不稳定和振荡。
5.控制器：控制器是闭环控制系统中的一个关键组件，它根据预设的控制算法来调整执行器的输出，从而控制被控对象的输入。
控制器通常由微处理器、微控制器、DSP等数字计算器实现。
6.执行器：执行器是闭环控制系统中的另一个关键组件，它接受控制器的指令并驱动被控对象。
执行器通常由电动机、气动阀、液压马达等机械设备实现。
7.检测器：检测器是闭环控制系统中的另一个重要组件，它能够检测被控对象的输出并转换为电信号反馈给控制器。
检测器通常由各种传感器实现，例如温度传感器、压力传感器、位置传感器等。
闭环控制系统工作原理
闭环控制系统工作原理
闭环控制系统工作原理是一种基于反馈机制的控制系统，通过比较输入信号与输出信号之间的差异来调节系统的行为，使输出信号尽可能接近期望值。
闭环控制系统通常由三个主要组成部分组成：传感器、控制器和执行器。
传感器用于测量系统的输出信号，并将该信号发送给控制器。
控制器根据预设的控制算法和输入信号，计算出相应的控制信号，并将其发送给执行器。
执行器根据控制信号来调整系统的参数或输出信号，以使输出信号达到期望值。
在闭环控制系统中，控制器不仅根据输入信号来生成控制信号，还通过与输出信号的比较来进行反馈。
反馈信号提供了实际输出信号与期望输出信号之间的误差信息。
控制器根据这个误差信息来调整控制信号，使系统尽可能减小误差，并使输出信号逼近期望值。
闭环控制系统的工作原理可以通过以下步骤来描述：
1. 传感器测量系统的输出信号，并将其发送给控制器。
2. 控制器比较输出信号与期望信号之间的差异，计算出控制信号。
3. 控制器将控制信号发送给执行器。
4. 执行器根据控制信号来调整系统的参数或输出信号。
5. 传感器再次测量系统的输出信号，并将其反馈给控制器。
6. 控制器根据反馈信号来调整控制信号，以减小误差。
7. 重复以上步骤，直到输出信号达到期望值。
通过不断的反馈和调整，闭环控制系统能够自动对系统进行监控和调节，使系统在不同工作条件下能够保持稳定的输出。
闭环控制系统常用于工业自动化、电子设备、机械控制等领域，对于提高系统的准确性、可靠性和鲁棒性具有重要意义。
闭环控制系统词解释
闭环控制系统词解释
闭环控制系统是一种用于控制物理系统或机器人系统的控制系统,其中传感器采集系统的实时状态信息,并将其转换为控制信号,以使系统按照预期的方式运行。
在闭环控制系统中,控制信号是由一个或多个传感器输出的实时值组成的。
这些控制信号被发送到控制器中,并被用作指令来调节系统参数,使其达到期望的状态。
闭环控制系统通常用于需要高精度和稳定性的控制应用,例如航空航天、汽车制造、机器人制造和医疗设备等。
这些系统通常具有高度复杂的结构和环境,因此需要高精度和可靠的控制性能。
除了提供高精度和稳定性外,闭环控制系统还可以提供实时反馈信息,使系统能够及时响应外部事件,例如传感器故障、人为操作或其他干扰。
闭环控制系统的工作原理涉及到传感器、控制器、执行器和反馈环等组件。
传感器用于采集系统状态信息,并将其转换为控制信号。
控制器根据传感器的反馈信息,调整系统参数,以使系统达到期望的状态。
执行器根据控制器的指令,执行特定的操作,以控制系统状态。
反馈环则将系统状态信息传递回控制器,以帮助控制器调整输出指令。
闭环控制系统的应用范围非常广泛,例如航空航天、汽车制造、机器人制造、医疗设备和工业自动化等。
在这些应用中,闭环控制系统通常需要实时反馈信息,以便及时响应外部事件,并提供高精度和稳定性的控制性能。
高中通用技术：闭环控制系统课件
ቤተ መጻሕፍቲ ባይዱ
给 定＋ 量－
控制器
护士执行
护士的眼 睛
门诊室
门诊室里的 就诊人数
接
通
电
源
控制电路
发热盘
电饭锅 的内锅
电饭锅的内 锅温度
输入
热量
输出
给 定＋ 温－ 度
热量
控制电 路
发热盘
检测装置
电饭锅的 内锅
电饭锅的内锅 温度
1、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 2、知之者不如好之者，好之者不如乐之者。 3、反思自我时展示了勇气，自我反思是一切思想的源泉。 4、在教师手里操着幼年人的命运，便操着民族和人类的命运。一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。 5、诚实比一切智谋更好，而且它是智谋的基本条件。 6、做老师的只要有一次向学生撒谎撒漏了底，就可能使他的全部教育成果从此为之失败。2022年1月2022/1/102022/1/102022/1/101/10/2022 7、凡为教者必期于达到不须教。对人以诚信，人不欺我;对事以诚信，事无不成。2022/1/102022/1/10January 10, 2022 8、教育者，非为已往，非为现在，而专为将来。2022/1/102022/1/102022/1/102022/1/10
水流量
输出
设 定＋ 水－ 位
水流量
控制器
进水阀门
检测装置
游泳池水位 游泳池
系统的输出量返回到输入端并对控 制过程产生影响的控制系统称为闭环 控制系统。
闭环控制系统方框图：
闭环控制系统的工作过程 课件 高中通用技术苏教版必修技术与设计2
克服干扰方法
注意
A.消除干扰
在进行控制系统设计时，必
如:在飞机上不能使用通信工具
须对可能存在的干扰进行全面的
B.减弱干扰
调查和分析，如果干扰比较严重，
如:电器在使用时远离其它电子设备 会对控制目标影响产生严重的后
C.提高控制系统性能
果，就必须考虑抗干扰措施，保
如:采用闭环控制系统
证控制系统的正常工作。
（光感传感器）（控制电路） 控制器
输入量
（电机） 执行器
（窗帘） （开或关窗帘） 被控制对象
输出量
（设定温度）
（温控系统） （压缩机） （温度检测装置）
（电冰箱） （冰箱内温度）
声光信号
声光检测 控制装置
开关
楼道灯
亮与灭
+ -
智能红绿灯系统
常见闭环控制系统
供水箱的水位控制系统 游泳池的水位控制系统
。 统的行为，使系统沿着预期的目标运行的方法
自动控制系统
花房恒温自动控制 花房湿度自动控制 花房光照自动控制
输入量
检测装置
设定的温度
热敏传感器
设定的湿度
湿度传感器
设定的光照强度 光敏传感器
输出量
实际温度 实际的湿度 实际光照
什么是干扰？
在控制系统中，除输入量（给定值）以外，引起被控量变化的各种因 素称为干扰（interference）因素。
D
黑箱方法是指研究对象的内部无法打开或不便打 开的情况下,通过输入量与输出量的关系探测其内 部的特性。如果把胃部看做研究对象,胃镜检查则 是直接观察研究对象内部情况,与黑箱方法的概念 不符
D
2.如图所示为一款宾馆用的感应式液压自动餐炉。当传感器检测到人靠近 时,液压装置会自动打开炉盖,方便客人查看或夹取食物,客人离开几秒钟 后,炉盖自动关闭,以保持食物的温度与卫生。以下关于该炉盖开合控制系
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
答案： C
分析：本题考查控制系统的工作过程与方式。控制系统在工作过程 中，若从信息的传输过程分析归类，可以把控制系统分成开环控制系统和闭环 控制系统两类。开环控制系统的结构和原理比较简单，信息只从输入端传至输 出端，仅有一条路径。它的缺点是控制的精确度不高。闭环控制系统的结构和 原理比较复杂，信息流经的路径有两条，一条是输入端传至输出端，另一条是 将输出端信息反传到输入端的比较环节。它的优点是有较高的控制精度和较强 的抗干扰性能。
家用电冰箱的闭环电子控制系统
输入
预置温度 调节装置
比较器
控制(处理)
(电子电路) (微型电脑）
输出
(继ቤተ መጻሕፍቲ ባይዱ器)
被控对象
(冷藏室)
反馈
温度传感器
检测
思考:分析自动控温锅炉控制过程
找出身边开环控制系统和闭环控制系统的例子
开环电子控制系统：电熨斗、电子门铃、电子调光台灯、电 子手表、程序控制洗衣机、带遥控电视 机
闭环电子控制系统：空调机、电冰箱、智能电饭煲、现代 化农业温室
闭环控制系统与开环控制系统相比有什么优点？
闭环控制系统具有监测和反馈功能，可以提高控制的 精度，而且实现控制的自动化。
思考：下列关于控制系统工作过程的说法，正确的是（ ） A 、信息只能从输入端传至输出端 B 、信息只能从输出端传至输汝端 C 、开环控制系统的信息只能从输入端传至输出端 D 、闭环控制系统的信息只能从输出端传至输入端
第三节 闭环控制系统的 干扰与反馈
教学目标
1、理解什么是闭环控制系统。 2、熟悉闭环控制系统的工作过程。 3、结合实例，分析闭环控制系统中反馈环节的
作用。
复习：
输入量
控制器
执行器 控制量 被控对象
输出量
开环控制系统
回顾开环控制系统及其特点。闭 环控制系统和开环控制系统有什么区 别？
什么是闭环控制系统
控制系统的输出量返回到输入端并对控 制过程产生影响，这种控制称为闭环控制系 统。
开环
控制系统的输出量不对系统的控 制产生任何影响
系统的输出量仅受输入量控制，输入量到输 出量之间的信号是单向传递
闭环
系统的输出量返回到输入端并对控制过 程产生影响
系统的输出端与输入端信号之间存在一 个回路——反馈回路
给定值
例1 抽水马桶水箱控制系统
水箱水位自动控制系统
例2 家用电冰箱的控制系统
家用电冰箱的结构和制冷原理图
组成：压缩机、冷却器和散热器，它们之间用管道相连。 管道里装有一种沸点低的制冷剂。压缩机在管道的底部，它使
制冷剂不断地在管道里循环。制冷剂流动到狭窄的毛细管时， 受到强大压力，由气态变成液态，通过散热器对外放出热量。 当制冷剂通过较粗的管道组成的冷却器时，由于压力突然降 低，制冷剂由液态立即变为气态，从而吸收电冰箱内的热量， 使电冰箱内的温度降低，达到制冷的效果。
+ -
闭环控制
控制器
执行器
干扰信号 被控对象
被控量
反馈环节
几个关键概念： 控制系统的方框图 反馈 干扰 ……
闭环控制的特点
闭环控制系统的输出量返回到输入端并 对控制过程产生影响；其特点是系统的输出 量对系统的控制作用发生影响，具备自动修 正的能力。系统的输出端与输入端信号之间 存在一个回路——反馈回路
