零件质量的自动化检测系统设计

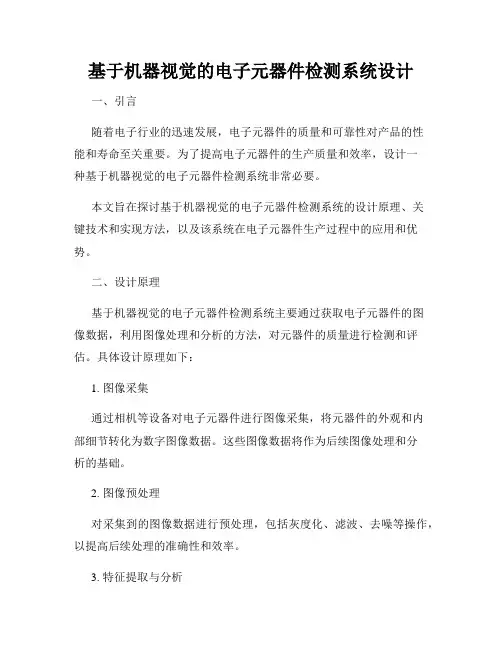

基于机器视觉的电子元器件检测系统设计
基于机器视觉的电子元器件检测系统设计一、引言随着电子行业的迅速发展，电子元器件的质量和可靠性对产品的性能和寿命至关重要。
为了提高电子元器件的生产质量和效率，设计一种基于机器视觉的电子元器件检测系统非常必要。
本文旨在探讨基于机器视觉的电子元器件检测系统的设计原理、关键技术和实现方法，以及该系统在电子元器件生产过程中的应用和优势。
二、设计原理基于机器视觉的电子元器件检测系统主要通过获取电子元器件的图像数据，利用图像处理和分析的方法，对元器件的质量进行检测和评估。
具体设计原理如下：1. 图像采集通过相机等设备对电子元器件进行图像采集，将元器件的外观和内部细节转化为数字图像数据。
这些图像数据将作为后续图像处理和分析的基础。
2. 图像预处理对采集到的图像数据进行预处理，包括灰度化、滤波、去噪等操作，以提高后续处理的准确性和效率。
3. 特征提取与分析通过图像处理和计算机视觉算法，对元器件图像中的特征进行提取和分析。
这些特征可能包括元器件的形状、尺寸、颜色、缺陷等，通过与标准样本进行比对，判断元器件的质量。
4. 判定与分类根据提取的特征和分析结果，对元器件进行判定和分类。
合格的元器件将被送往下一工序，不合格的元器件将被剔除或进一步分析。
三、关键技术基于机器视觉的电子元器件检测系统设计涉及到多个关键技术，下面重点介绍其中几个关键技术：1. 特征提取算法特征提取是实现元器件质量检测的基础，需要采用适合的算法对元器件图像进行特征提取。
常用的特征提取算法包括边缘检测、角点检测、轮廓提取等。
2. 图像分类模型通过对元器件图像进行特征提取和学习，建立图像分类模型，用于对元器件进行判定和分类。
常用的图像分类模型有支持向量机（SVM）、卷积神经网络（CNN）等。
3. 实时性处理对于电子元器件生产过程中的在线检测，系统需要具备快速的实时处理能力。
为了提高系统的实时性，可以采用并行处理、GPU加速等技术手段。
四、系统应用和优势基于机器视觉的电子元器件检测系统在电子元器件生产过程中具有广泛的应用和重要的优势：1. 自动化检测相比传统的人工检测方式，机器视觉系统能够实现电子元器件的自动化检测，提高生产效率和减少人力成本。

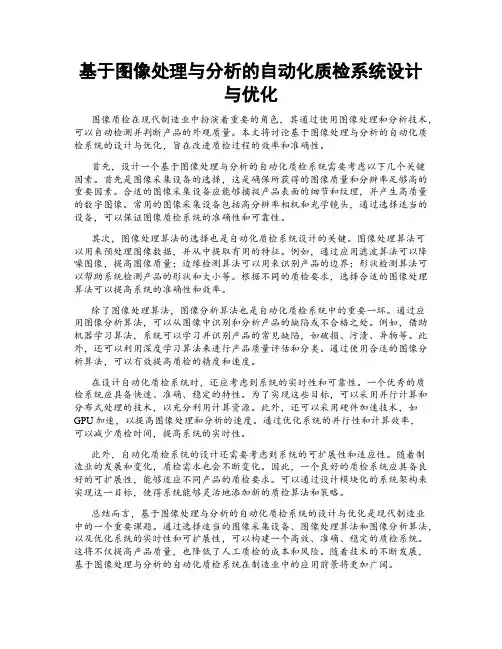

基于图像处理与分析的自动化质检系统设计与优化
基于图像处理与分析的自动化质检系统设计与优化图像质检在现代制造业中扮演着重要的角色，其通过使用图像处理和分析技术，可以自动检测并判断产品的外观质量。
本文将讨论基于图像处理与分析的自动化质检系统的设计与优化，旨在改进质检过程的效率和准确性。
首先，设计一个基于图像处理与分析的自动化质检系统需要考虑以下几个关键因素。
首先是图像采集设备的选择，这是确保所获得的图像质量和分辨率足够高的重要因素。
合适的图像采集设备应能够捕捉产品表面的细节和纹理，并产生高质量的数字图像。
常用的图像采集设备包括高分辨率相机和光学镜头，通过选择适当的设备，可以保证图像质检系统的准确性和可靠性。
其次，图像处理算法的选择也是自动化质检系统设计的关键。
图像处理算法可以用来预处理图像数据，并从中提取有用的特征。
例如，通过应用滤波算法可以降噪图像，提高图像质量；边缘检测算法可以用来识别产品的边界；形状检测算法可以帮助系统检测产品的形状和大小等。
根据不同的质检要求，选择合适的图像处理算法可以提高系统的准确性和效率。
除了图像处理算法，图像分析算法也是自动化质检系统中的重要一环。
通过应用图像分析算法，可以从图像中识别和分析产品的缺陷或不合格之处。
例如，借助机器学习算法，系统可以学习并识别产品的常见缺陷，如破损、污渍、异物等。
此外，还可以利用深度学习算法来进行产品质量评估和分类。
通过使用合适的图像分析算法，可以有效提高质检的精度和速度。
在设计自动化质检系统时，还应考虑到系统的实时性和可靠性。
一个优秀的质检系统应具备快速、准确、稳定的特性。
为了实现这些目标，可以采用并行计算和分布式处理的技术，以充分利用计算资源。
此外，还可以采用硬件加速技术，如GPU加速，以提高图像处理和分析的速度。
通过优化系统的并行性和计算效率，可以减少质检时间，提高系统的实时性。
此外，自动化质检系统的设计还需要考虑到系统的可扩展性和适应性。
随着制造业的发展和变化，质检需求也会不断变化。

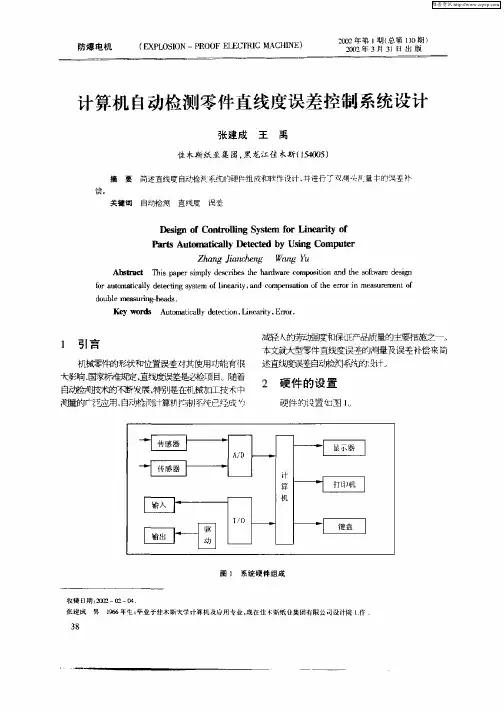

计算机自动检测零件直线度误差控制系统设计
（ＰＳ — Ｏ ＥＲ Ｍ１ ¨ 防 电 ＥＩＩ ＰＯＥ（Ｉ Ａ 爆 机 Ｘ，Ｏ Ｒ Ｆ ￣Ｃ （ ＯＮ Ｅ Ｈ
长度， 并装在测量座＿ ， 景座每移动 一 Ｌ 个节距 ， 在两 删量头＿ 分别读出蕊个数值 二 Ａ Ｄ转换 器在程序控制下把连续变化的模拟 ／ 量转 变成 数字量 ， 后传 送到计 算 机逆 行处理 然
维普资讯
防爆 电机
（ Ｘ Ｌ ＳＯ Ｅ Ｐ Ｏ Ｉ Ｎ—Ｐ Ｏ Ｆ Ｅ Ｅ Ｔ Ｉ ＡＣ ＩＥ Ｒ Ｏ Ｌ Ｃ Ｒ Ｃ Ｍ ＨＮ ）
２０ 年第 １ （ ０２ － 期 总第 ｌ 期 ） １ ０
２０ ０２年 ３月 ３ １日 出 版
计算 机 自动 检 测零 件 直线 度误 差控 制 系统 设 计
张建成 王 禹
佳 木斯纸 业集 团 ， 黑龙 江住 木斯 （５０ ５ ￣４ ０ ）
摘
偿。
要
简述直线度 自动检涮系统的硬 件组 成和软件设 计 ， 并进行 了双删头 量 丰的误 差补 自动检删 直 线度 误差
关键词
Ｄｅ ｉｎ ｏ ｓｇ ｆＣｏ ｔｏ ｌ ｇ Ｓｙ ｔｍ ｆ ｒＬｉｅ ｒｔ ｆ ｎ ｒ ｌ ｎ ｓｅ ｉ ｏ ｎ ａ ｉｙ ｏ Ｐ ｒ ｓＡｕ ｏ ａ ｉａ ｌ ｔｃ ｅ ｙ ｕｓｎ ｍｐ ｔ ｒ ａ ｔ ｔ ｍ ｔ ｌｙ Ｄｅ ｅ ｔ ｄ ｂ ｉ ｇ Ｃｏ ｕ ｅ ｃ
②
用Ｃ 语言编写 ， 主要用于数据采集和数据 处理 ， 次性完成对被删量件合格与否的判断
３ １ 系统 功能 范 围 ． 适 用于 ０～６０ｒｎ不 同长 ３０ｍ
位置 １ 时 位置 ｉ 时
度和不同节距的直线度误差测量 ， 可打印 出采样 点的采样 值 ， 分析 使用 供 ３２ 数据采集 采集时通过平均值滤波 舍弃粗 ， 大误差， 以消除干扰 影响 ， 由计数 器控制采集间 隔， 对采集至 的数据自动显示和存贮。 Ｉ ３３ 数 据标定 设 置 对两 个 传 感 器 分别 进 行标 ．
《基于机器视觉的工件识别与定位系统的设计与实现》
《基于机器视觉的工件识别与定位系统的设计与实现》一、引言随着工业自动化和智能制造的快速发展，工件识别与定位技术在生产线上扮演着越来越重要的角色。
传统的工件识别与定位方法往往依赖于人工操作，不仅效率低下，而且容易出错。
因此，基于机器视觉的工件识别与定位系统应运而生。
本文将介绍一种基于机器视觉的工件识别与定位系统的设计与实现方法。
二、系统设计1. 硬件设计本系统主要由工业相机、光源、工控机等硬件组成。
其中，工业相机负责捕捉工件图像，光源提供合适的光照条件，工控机则负责图像处理和系统控制。
(1) 工业相机：选用高分辨率、高帧率的工业相机，以保证图像的清晰度和实时性。
(2) 光源：根据工件的特点和图像处理需求，选择合适的光源类型和布置方式，如环形光、同轴光等，以获得良好的图像质量。
(3) 工控机：选用性能稳定的工控机，搭载高性能的图像处理算法，实现工件的快速识别和定位。
2. 软件设计本系统的软件部分主要包括图像处理算法和控制系统。
(1) 图像处理算法：采用机器视觉算法对图像进行处理，包括图像预处理、特征提取、模式匹配等步骤。
其中，特征提取是关键环节，通过提取工件的形状、颜色、纹理等特征，实现工件的准确识别。
(2) 控制系统：控制系统负责协调各个硬件设备的工作，包括相机的触发、光源的开关、工件的抓取等。
同时，控制系统还需要与上位机进行通信，接收上位机的指令并反馈系统状态。
三、算法实现1. 图像预处理图像预处理是机器视觉系统的重要环节，主要包括图像滤波、二值化、边缘检测等步骤。
通过对图像进行预处理，可以消除噪声、提高信噪比，为后续的特征提取和模式匹配做好准备。
2. 特征提取特征提取是工件识别的关键环节。
本系统采用基于深度学习的特征提取方法，通过训练神经网络模型，自动学习工件的形状、颜色、纹理等特征。
在提取特征时，需要选择合适的特征描述符和特征匹配算法，以实现工件的准确识别。
3. 模式匹配模式匹配是工件定位的关键步骤。
基于PLC控制的物料自动检测与分拣系统设计
基于PLC控制的物料自动检测与分拣系统设计摘要：随着工业自动化的不断发展，物料自动检测与分拣系统在生产线上的应用越来越广泛。
本文基于PLC控制技术，设计了一种物料自动检测与分拣系统，实现了快速、准确、高效的物料检测和分拣过程。
该系统具备自动化、智能化、灵活性强等特点，可以广泛应用于各类生产线。
1. 引言物料自动检测与分拣系统是工业生产线上的关键设备之一，它能够实现对物料进行准确的检测和分拣，提高生产效率和产品质量。
PLC控制技术是目前广泛应用于物料自动检测与分拣系统中的一种先进技术，具有稳定性好、可靠性高等优点。
本文将对基于PLC控制的物料自动检测与分拣系统进行详细设计和论述。
2. 系统设计方案2.1 硬件设备设计系统硬件设备主要包括传感器、执行机构、PLC控制器和人机界面等。
传感器用于采集物料的各种参数，如尺寸、重量等；执行机构用于完成分拣工作；PLC控制器则负责接收传感器数据、控制执行机构和人机界面的交互等。
人机界面通过图像显示和按键输入等方式，实现对系统的监控和操作。
2.2 系统软件设计系统软件主要包括PLC程序设计和人机界面程序设计两部分。
PLC程序设计主要负责处理传感器数据，通过逻辑运算和控制算法，判断物料的合格与否，并控制执行机构进行分拣。
人机界面程序设计则实现了人机交互，包括传感器数据显示、设定系统参数、状态监控等功能。
3. 系统工作原理3.1 检测过程物料通过传送带进入物料自动检测与分拣系统，由传感器进行检测。
传感器采集物料的尺寸、重量等参数，并将数据传输给PLC控制器。
PLC控制器根据预设的检测标准，对传感器数据进行处理和判断，得出物料是否合格的结果。
3.2 分拣过程在检测完成后，PLC控制器根据检测结果，控制执行机构进行分拣。
执行机构根据物料的不同属性，将合格物料和不合格物料分别放置在不同的位置上。
4. 系统优势4.1 自动化程度高物料自动检测与分拣系统基于PLC控制技术，可以实现自动化操作，减少人工干预，提高生产效率。
汽车零部件自动化装配线防错设计
一般情况下，防错的频次根据产品的批量可设定 为每班次或者每换型进行防错的验证。防错方法根据 防错的类型采用缺陷件进行防错的验证，比如针对漏 装的防错，采用位移传感器进行检测，用一个漏装零 件的缺陷件在设备上进行检测，若设备能够识别是漏 装零件的缺陷件，说明防错有效。
4.带有检测值的采用传感器作为防错机构的防 错
结语
通过系统的梳理，定义了汽车零部件自动化装配 线的方措施设计，包括防错的来源、防错项目清单、 防错方法、验证方法、防错件的制作以及指导书和记 录。系统化的防错设计符合PDCA质量环原则，符合质 量体系要求，为产品质量提升保驾护航。
微信号 auto1950 / 2021年 第 7 期
9
防错项目的来源一般情况下有两个：产品的潜在 失效模式与影响分析（PFMEA），类似产品失效的问 题横展。因此，在一个新产品开发过程当中进行潜在 失效模式与影响分析，梳理出需要防错的项目并建立 防错清单，即哪些项目需要进行防错。防错项目具体
图1o1950
特别策划 | Special Plan
石飞飞
汽车零部件装配行业防错设计的系统性与完整性尤为重要。主要介绍了一个全新的产品在质量规划初期 如何完成完整有效的防错设计流程，确保交付至客户端的产品质量，提升客户满意度，降低公司质量损失，同 时对于功能件而言提升产品的安全性。
产品质量检测系统的设计与实现
产品质量检测系统的设计与实现随着现代化工业的不断发展，各种各样的产品被大量生产出来，这些产品的使用对人们的生活起到了极大的便利作用，但同时也给人们的健康和安全带来许多潜在的危险。
因此，如何保证产品的质量，成为一个无比重要的问题。
产品质量检测系统正是针对这一问题而设计的，本文将介绍产品质量检测系统的设计与实现。
一、产品质量检测系统的概述产品质量检测系统是一种将计算机技术、传感器技术、自动控制技术等集成在一起的全自动检测系统。
该系统具有高精度、高速度、高可靠性等优点，能够自动完成对产品的检测、测试、控制等过程，充分保证了产品的品质。
二、产品质量检测系统概念及分类1. 检测概念检测是指对产品进行的实验、测量、观察等手段的应用，以发现和评价产品存在的问题。
2. 检测方法产品的检测方法分为物理检测和化学检测两种，物理检测以物理学理论为基础，对产品的物理性质进行定性和定量分析，如质量、温度、电流等；化学检测则以化学反应为基础，对产品的化学性质进行分析，如PH值、浓度等。
3. 检测分类产品的检测分类有三种：第一种是根据产品类型的不同而进行的检测，如电子产品检测、食品检测等；第二种是根据检测的目的而进行的分类，如安全检测、质量检测等；第三种是根据检测的过程而进行的分类，如全过程自动检测和部分检测。
三、产品质量检测系统的设计产品质量检测系统存在四个主要部分，分别是传感器模块、信号处理模块、控制模块和显示模块。
1. 传感器模块传感器模块的主要作用是采集产品的特征信息，如压力、温度、湿度，然后将采集到的信号传输到信号处理模块进行处理。
2. 信号处理模块信号处理模块的主要作用是对传感器模块采集到的信号进行滤波、放大、处理等操作，使其成为可供监测的数值信号。
3. 控制模块控制模块的主要作用是接收信号处理模块的处理结果，然后根据预设的控制程序，自动控制产品的质量，如调整生产线的速度等。
4. 显示模块显示模块的主要作用是将产品的质量信息，如产品的编号、质量等级等，显示出来，使操作员能够随时了解产品的质量状况。
基于机器视觉的工业自动化检测系统设计与优化毕业设计
基于机器视觉的工业自动化检测系统设计与优化毕业设计1. 引言工业自动化技术的快速发展使得现代生产过程更高效、更精确。
其中，机器视觉技术作为一种重要的检测手段，在工业自动化领域中得到了广泛应用。
本毕业设计旨在设计和优化一种基于机器视觉的工业自动化检测系统，帮助提高生产过程的质量和效率。
2. 系统需求分析在进行系统设计前，首先需要对工业自动化检测系统的需求进行详细的分析。
通过与行业相关企业和专家的交流和访谈，获得以下需求：- 高精度检测：系统应具备高精度的检测能力，以确保产品质量符合标准。
- 多样化适应性：系统应能够适应不同形态、尺寸和材质的产品进行检测，以满足多样化的生产需求。
- 高效性：系统应具备快速高效的检测速度，以提高生产效率。
- 实时监控：系统应能够实时监控生产过程，及时发现并解决问题。
- 数据管理：系统应具备数据记录和管理功能，以便后续分析和优化。
3. 系统设计与构成模块基于以上需求，本设计提出了以下系统设计方案，并将其分解为几个主要模块。
- 图像采集模块：该模块负责采集产品的图像信息，并将其传输到后续处理模块。
- 图像处理模块：该模块对采集到的图像进行处理和分析，提取出产品的特征信息。
- 特征提取与匹配模块：该模块根据预先设定的特征模板，对提取出的特征进行匹配和比对，以确定产品的合格与否。
- 控制与决策模块：该模块根据检测结果，进行相应的控制和决策，例如报警、剔除次品等。
- 数据管理模块：该模块负责记录和管理检测系统所产生的数据，并提供统计和分析功能。
4. 系统优化方法为了进一步提升系统的性能和效率，本设计还提出了以下系统优化方法：- 算法优化：对系统各模块中的算法进行优化，提高图像处理和特征提取的准确率和速度。
- 硬件优化：选择高性能的图像采集设备，提高图像采集的质量和速度；同时，根据实际需求选择合适的图像处理和数据管理设备，以满足系统的性能要求。
- 通信优化：采用高速稳定的通信方式，确保图像数据的及时传输和系统控制指令的准确执行。
基于人工智能的自动化检测系统设计与实现
基于人工智能的自动化检测系统设计与实现人工智能（Artificial Intelligence, AI）已经成为现代高科技发展的重要领域之一。
在各个行业中，人工智能的应用不断推动着工作的自动化和智能化。
其中，基于人工智能的自动化检测系统在许多领域中起着重要的作用。
本文将围绕着基于人工智能的自动化检测系统的设计与实现展开讨论。
一、背景随着科技的不断进步，各个行业的数据量在不断增长，传统的人工检测方式不仅效率低下，而且容易出现漏诊、误诊等问题。
因此，基于人工智能的自动化检测系统应运而生，为各个行业提供了高效、准确的检测方案。
二、设计原则在设计基于人工智能的自动化检测系统时，应遵循以下原则：1. 数据准备：收集和整理各类数据，为系统提供充足的学习材料；2. 算法选择：根据实际情况选择合适的算法，例如机器学习算法、深度学习算法等；3. 模型训练：利用收集到的数据对算法进行训练，提高系统的准确性和稳定性；4. 模型评估：对训练得到的模型进行评估，检验其性能和可靠性；5. 持续改进：根据实际应用中的反馈和需求，不断完善和改进系统，提高其检测能力和智能化程度。
三、系统实现基于人工智能的自动化检测系统的实现主要分为以下几个步骤：1. 数据采集与预处理在系统实现之前，需要收集大量的用于训练和测试的数据。
这些数据可以来自于各个行业的实际应用情况，如工业生产中的传感器数据、医疗领域中的医学影像数据等。
采集到的数据需要进行预处理，包括数据清洗、数据去噪以及数据标注等。
数据预处理的目的是减少噪声，提高数据的质量和准确性。
2. 特征提取与选择在数据预处理之后，需要根据实际问题选择合适的特征，以供机器学习算法使用。
特征提取的目的是从原始数据中抽取出具有代表性的特征，以便后续的模型训练和预测。
常用的特征提取方法包括统计特征、频域特征、时域特征等。
在选择特征时需要注意保留具有代表性和区分度的特征。
3. 模型训练与优化在选定特征后，可以选择适当的机器学习算法进行模型训练。
基于机器视觉的自动化零件检测与分类系统设计
基于机器视觉的自动化零件检测与分类系统设计标题：基于机器视觉的自动化零件检测与分类系统设计摘要：随着工业生产规模的不断扩大和现代制造工艺的快速发展，零件检测与分类的自动化需求也日益突出。
本论文设计了一种基于机器视觉技术的自动化零件检测与分类系统，该系统能够高效准确地对不同类型的零件进行检测和分类，提高了工业生产线的工作效率和产品质量。
关键词：机器视觉、自动化、零件检测、零件分类、工业生产线第1章引言1.1 研究背景随着工业生产规模的不断扩大和现代制造工艺的快速发展，零件检测与分类的自动化需求也日益突出。
传统的人工检测方式存在劳动力成本高、工作效率低、易出错等问题，无法满足现代工业的需求。
因此，研发一种能够高效准确地对不同类型的零件进行检测和分类的自动化系统具有重要的实际意义。
1.2 研究目的和意义本论文旨在设计一种基于机器视觉技术的自动化零件检测与分类系统，能够实现高效准确地对零件进行检测和分类，提高工业生产线的工作效率和产品质量。
通过引入机器视觉技术，将传统的人工检测方式改为自动化检测，可以大大提高生产效率，降低生产成本，并提高产品质量和一致性。
1.3 文章结构本论文共分为七章，各章内容安排如下：第2章相关技术综述本章对机器视觉技术和自动化零件检测与分类技术进行综述，介绍了相关的基本理论和方法。
第3章系统设计框架本章主要介绍了设计的自动化零件检测与分类系统的整体框架，包括硬件组成和软件设计。
第4章零件检测模块设计本章详细描述了零件检测模块的设计过程，包括图像采集与预处理、特征提取与选择以及缺陷检测算法设计。
第5章零件分类模块设计本章详细描述了零件分类模块的设计过程，包括特征向量生成和分类算法设计。
第6章实验结果与分析本章介绍了实验所用的数据集、实验环境的设置，以及实验结果的展示和性能评估。
第7章结论本章对全文进行总结，并指出存在的问题和改进方向，并对未来的研究方向进行展望。
第2章相关技术综述2.1 机器视觉技术概述机器视觉是利用计算机和相应设备对视觉信息进行获取、处理和分析的技术。
基于机器视觉的零件尺寸检测与测量系统设计
基于机器视觉的零件尺寸检测与测量系统设计随着工业生产的发展，对零件的质量与精度要求越来越高，而传统的人工尺寸检测与测量方法已经无法满足这些要求。
因此，基于机器视觉的零件尺寸检测与测量系统应运而生。
本文将针对这一问题进行探讨。
一、介绍机器视觉技术是一门利用计算机视觉进行模式识别、目标检测和三维重建等方面的技术。
基于机器视觉的零件尺寸检测与测量系统利用计算机视觉技术，可以实现对零件尺寸的高精度检测与测量。
二、系统设计1. 摄像设备选择在设计基于机器视觉的零件尺寸检测与测量系统时，首先需要选择合适的摄像设备。
一般来说，高分辨率的摄像头能够提供更精确的检测结果。
2. 图像采集与处理图像采集是系统中的核心环节之一，通过摄像设备采集零件的图像，并对图像进行处理，提取出需要检测的特征。
图像处理算法可以采用边缘检测、二值化、滤波等方法，以提高图像的清晰度和信噪比。
3. 特征提取与分析在图像处理的基础上，需要进一步提取出零件的特征信息。
可以通过边缘检测算法提取零件的轮廓信息，或者利用模板匹配的方法提取出关键特征点。
4. 尺寸计算与结果输出根据零件的特征信息，结合相应的几何测量原理，可以计算出零件的尺寸参数。
一般来说，可以计算出零件的长、宽、高等尺寸参数，以及一些特殊形状的测量参数。
三、系统优势基于机器视觉的零件尺寸检测与测量系统相比传统的人工测量方法具有以下优势：1. 精度高：机器视觉系统可以实现对零件尺寸的高精度测量，减少了人为因素对测量结果的影响。
2. 自动化程度高：系统可以实现对多个零件的自动化测量，减少了人工测量的工作量，提高了工作效率。
3. 可靠性好：机器视觉系统的测量结果可靠性高，可以避免人工测量过程中的主观误差。
4. 数据可视化：测量结果可以通过电脑显示进行直观展示与分析，方便人们对零件质量进行评估。
四、应用领域基于机器视觉的零件尺寸检测与测量系统在很多领域都有广泛的应用，例如汽车制造、航空航天、电子电气等行业。
自动化质量控制方案设计
自动化质量控制方案设计
自动化质量控制方案设计需要从以下几个方面入手：
1.质量管理体系建设：建立完善的质量管理体系，包括质量目标、质量标
准、质量流程、质量控制等方面。
通过自动化技术手段，对质量管理体系
进行全面、系统、科学的管理和控制，确保质量管理体系的有效运行。
2.自动化检测技术应用：采用先进的自动化检测技术，包括机器视觉检测、
激光检测、红外线检测等，对产品进行快速、准确的检测，及时发现并处
理质量问题。
3.自动化加工设备控制：对自动化加工设备进行精确的控制，包括加工参
数、加工时间、加工效率等，确保加工过程的质量稳定和高效。
4.自动化数据收集与分析：通过自动化技术手段，收集生产过程中的各种数
据，包括加工数据、检测数据、质量数据等，进行分析和处理，发现质量
问题根源，持续改进产品质量。
5.自动化质量检验：通过自动化检验设备和检验程序，对产品进行快速、准
确的检验，确保产品符合质量标准和客户要求。
6.自动化质量追溯：建立自动化质量追溯系统，对产品的生产过程进行全面
记录和追溯，方便产品质量问题的追踪和解决。
7.自动化培训与人员资质管理：通过自动化培训系统和人员资质管理程序，
对员工进行系统的培训和资质管理，确保员工具备相应的技能和质量意
识。
8.自动化质量改进：通过自动化技术手段，发现产品质量问题根源，提出并
实施有效的质量改进措施，提高产品质量水平。
总之，自动化质量控制方案设计需要从多个方面入手，建立完善的质量管理体系和自动化检测系统，加强加工设备控制和数据收集分析，同时注重质量检验和追溯管理，提高员工素质和技能水平，不断推进质量改进和创新。
汽车零件自动化检测线的设计与应用
汽车零件自动化检测线的设计与应用廖惠平【摘要】随着产品的质量要求不断提高和自动化普及应用,自动化检测也应运而生.目前,汽车产品在流水线上生产,传统的检测方式费时费力,且受人为因素影响较大,已不能满足生产需要.自动化检测具有快速、稳定、检测精度高等特点,将被逐步应用于各行各业.基于此,本文主要探讨汽车零件自动化检测线的设计与应用.【期刊名称】《河南科技》【年(卷),期】2018(000)008【总页数】2页(P92-93)【关键词】汽车零件;自动化检测线;检测方法【作者】廖惠平【作者单位】苏州紫冠自动化设备有限公司,江苏苏州215000【正文语种】中文【中图分类】U467.521 研究背景众所周知，汽车在行驶过程中，经常需要减速、停车或者紧急制动等，所以汽车上的制动系统对汽车产品而言是至关重要的。
汽车行业对制动系统的生产控制非常严格，各企业也明确提出了自己的质量标准。
本文主要介绍汽车零件在自动化检测设备上进行检测的过程。
该检测线的控制方式是：桁架机械手抓取被测产品并将其放入检测治具上后，检测治具对产品进行自动定位与固定，夹紧后机械手松脱离开，随后，1-4#工位检测装置同时对产品各尺寸进行检测（安装在自动化控制装置上的气动量仪测头伸入被测产品进行自动测量，并自动记录和保存测量数据），之后机械手将产品与产品治具分离，送入下一工位。
考虑到产品是异形件，不易定位，所以将产品放入产品治具使之进行准确定位，由于产品检测尺寸精度较高，所以治具必须具有互换性［1］。
产品检测过程具体如图1所示。
图1 产品检测过程示意图2 汽车零件自动化检测方法2.1 产品在治具上定位要实现产品的自动化检测，自动检测线需要具备自动抓取、自动定位、自动检测、自动识别和记录等功能［2］。
现在以零件卡钳为例来分析自动检测系统的设计和应用情况。
作为刹车系统中的卡钳零件，属于异形件，要检测内圆尺寸，首先要考虑定位问题。
卡钳定位有水平方式定位和垂直方式定位2种（见图2）。
基于PLC控制的物料自动检测与分拣系统设计共3篇
基于PLC控制的物料自动检测与分拣系统设计共3篇基于PLC控制的物料自动检测与分拣系统设计1基于PLC控制的物料自动检测与分拣系统设计随着工业化的不断推进和自动化技术的不断发展，物料自动检测与分拣系统在生产线上扮演着重要的角色。
物料自动检测与分拣系统一方面能够提高生产效率，另一方面还能保证产品的质量和安全性。
因此，为了满足企业生产的需求，本文将设计一种基于PLC控制的物料自动检测与分拣系统。
PLC即可编程逻辑控制器，是一种专业用于工业自动化控制的电子设备。
在设计物料自动检测与分拣系统时，经常使用PLC 控制其动作。
本文所设计的物料自动检测与分拣系统主要包括四大模块：传输模块、检测模块、分拣模块和控制模块。
首先，传输模块是将物料从一处到另一处的模块。
它包括物料传送带和物料传输驱动电机。
传输带通过驱动电机，将物料从输入端传到输出端。
因为传送带速度通常是固定不变的，所以驱动电机转速是最关键的因素，应该根据生产需要进行合理的调节。
其次，检测模块是用于检测物料所要包括的模块，可以检测物料的体积、形状、颜色等。
本系统所采用的检测装备是红外光电开关，这种检测装备具有反应快、稳定性高等优点。
第三，分拣模块是将合格和不合格的物料分别分类，以便于通过后续生产的加工。
在本系统中，合格品和不合格品分别通过不同的出口分拣出来。
当物料通过检测装备后，PLC控制系统将继续判断它是属于合格品还是不合格的品，由此决定其去向。
最后，PLC控制模块将控制整个系统的动作。
PLC通过将信号发送给传输模块、检测模块和分拣模块，协调这些模块中的行动以实现所需的功能。
PLC还能通过问题诊断和警报功能来警告操作人员有问题出现。
综上所述，本文设计了一个基于PLC控制的物料自动检测与分拣系统。
该系统具有高速、高效、高质的特点，能够提高生产效率和产品质量，同时也降低了公司的成本和投资风险。
该系统的应用将更好地满足生产需求，促进了企业的发展本文设计的基于PLC控制的物料自动检测与分拣系统具有高速、高效、高质的特点，能够提高生产效率和产品质量，同时也降低了公司的成本和投资风险。
汽车零部件自动化生产系统的设计与实现
汽车零部件自动化生产系统的设计与实现随着科学技术的不断发展，汽车成为了现代生活中不可或缺的物品。
汽车的诞生给人们的生活带来了便利，同时也给交通运输和工业生产带来了更加高效和方便的解决方案。
作为汽车的重要组成部分之一，汽车零部件的生产和研发一直是汽车工业发展的关键所在。
随着现代化生产技术的不断进步，汽车零部件的自动化生产系统也已经成为了汽车零部件生产领域的热门话题。
汽车零部件自动化生产系统的基本概念和意义汽车零部件自动化生产系统就是指通过先进科技手段和高度集成化的生产设备来完成汽车零部件的生产和制造。
与传统的人工生产方式相比，汽车零部件自动化生产系统具备更高效的生产速度，更低的生产成本，以及更大幅度的工作效率提升。
这样的生产系统可以更好地满足现代化产业生产的需要和要求。
汽车零部件自动化生产系统的设计和实现主要涉及以下几个方面：1. 机械设计方案的制定——设计各个组成部分的尺寸大小，选定适合的机械传动形式和控制方式，对生产线的布局和调试进行精细化的规划。
2. 控制系统的设计——制定适合企业实际需要的控制策略方案，确定控制参数，并进行精心的调试和排故。
3. 程序编制——编写生产系统的控制程序，进行调试和优化代码，做好代码维护的工作。
4. 外设连接与数据通信——对于各种外设的连接和数据传输的处理，需要保证稳定可靠并且具有一定的安全性。
自动化生产与传统生产的比较汽车零部件的传统生产方式侧重于手工生产，对技术和人工需求比较高。
这种生产方式受到对人工资源和时间的限制，生产的效率和质量都较低。
而自动化生产方式的机器和技术是得到高度的发展和普及，能够帮助生产企业在效率和质量方面得到更优的表现。
从技术机制上看，自动化生产比传统生产更加灵活，能够更好地适应不同的生产环境和需求。
由于自动化的生产设备有更稳定的性能指标，所以可以更大限度地避免生产过程中的错误和故障。
同时，自动化生产也能更好地保护劳动者的生产安全，避免意外事故的发生。
机械自动化系统的设计与实现
机械自动化系统的设计与实现随着科技的不断进步，机械自动化系统在工业领域中得到了广泛应用。
它可以帮助企业提高生产效率、降低成本，并保证产品质量的稳定性。
本文将探讨机械自动化系统的设计与实现，从传感器的选择到程序编写，以供读者参考和借鉴。
一、需求分析与系统设计在设计机械自动化系统之前，首先需要进行需求分析。
根据企业的生产流程和具体要求，确定系统所需的功能模块和性能指标。
例如，若是需要将物料从生产线上转移至货架上，那么系统可能需要具备物料检测、抓取和定位等功能。
接下来是系统设计。
设计过程中需要考虑多个方面，如电气控制、机械设计和软件编程等。
在电气控制方面，应选取合适的传感器和执行器，并制定相应的控制策略。
机械设计方面，需要考虑系统的结构和动力传输。
而在软件编程方面，应编写相应的程序来实现系统的自动运行。
二、传感器的选择与应用在机械自动化系统中，传感器起着至关重要的作用。
传感器可以将物理量转换为电信号，并传递给控制系统。
在选择传感器时，需要根据系统的需求和工作环境进行综合考虑。
例如，对于需要检测物料的位置的系统，可以选择光电传感器或激光传感器。
光电传感器可以通过光敏元件感知物体的存在与否，而激光传感器则可以测量物体与传感器之间的距离。
这些传感器可以根据不同的需求进行选择和应用。
三、执行器的选择与应用除了传感器，执行器在机械自动化系统中也扮演着重要的角色。
执行器能够根据控制信号进行相应的动作，完成特定的任务。
例如，对于需要抓取物体的系统，可以选择气动夹爪或电动夹爪作为执行器。
气动夹爪可以通过气体驱动完成夹取和放置任务，而电动夹爪则通过电动机的转动来实现。
根据系统的需求和工作环境，选择合适的执行器对系统的正常运行至关重要。
四、程序编写与系统实现在机械自动化系统的实现过程中，程序编写是关键环节。
程序编写的目标是实现系统的自动运行，使其能够按照预定的流程和规则进行操作。
程序编写应根据系统的功能模块和工作流程进行分析和设计。
汽车零部件智能制造及质量控制解决方案
汽车零部件智能制造及质量控制解决方案第一章概述 (2)1.1 智能制造背景介绍 (2)1.2 零部件智能制造发展趋势 (2)第二章智能制造关键技术 (3)2.1 信息化技术 (3)2.2 自动化技术 (3)2.3 技术 (3)2.4 数据分析与优化 (4)第三章设备选型与集成 (4)3.1 设备选型原则 (4)3.2 设备集成策略 (5)3.3 设备维护与管理 (5)第四章智能制造系统架构 (6)4.1 系统设计原则 (6)4.2 系统功能模块 (6)4.3 系统集成与实施 (6)第五章零部件质量控制方法 (7)5.1 质量控制基本概念 (7)5.2 质量控制工具与方法 (7)5.3 质量改进策略 (8)第六章质量检测与监控 (8)6.1 检测技术概述 (8)6.2 在线检测系统 (8)6.3 数据采集与处理 (9)第七章制造过程优化 (9)7.1 制造过程诊断 (9)7.1.1 诊断目的与意义 (9)7.1.2 诊断内容与方法 (10)7.2 优化策略与方法 (10)7.2.1 优化策略 (10)7.2.2 优化方法 (10)7.3 持续改进机制 (11)7.3.1 改进原则 (11)7.3.2 改进措施 (11)第八章智能物流与供应链管理 (11)8.1 物流系统设计 (11)8.2 供应链协同管理 (11)8.3 物流成本控制 (12)第九章信息安全与风险防范 (12)9.1 信息安全概述 (12)9.2 风险评估与管理 (13)9.3 应急响应与恢复 (13)第十章案例分析与展望 (14)10.1 成功案例分析 (14)10.2 面临的挑战与机遇 (14)10.3 发展趋势与展望 (15)第一章概述1.1 智能制造背景介绍全球工业 4.0浪潮的兴起，智能制造已成为推动制造业转型升级的关键力量。
智能制造指的是在制造过程中，通过信息技术、网络通信技术、大数据技术等现代科技手段，实现制造过程的自动化、信息化和智能化。
《基于深度学习的工件缺陷检测系统研究与设计》
《基于深度学习的工件缺陷检测系统研究与设计》一、引言随着制造业的快速发展，工件质量检测成为生产过程中的重要环节。
传统的工件缺陷检测方法主要依赖于人工视觉和经验判断，不仅效率低下，而且容易受到人为因素的影响，导致检测结果的不稳定。
为了解决这一问题，本文提出了一种基于深度学习的工件缺陷检测系统，旨在提高工件检测的准确性和效率。
二、深度学习在工件缺陷检测中的应用深度学习是一种模拟人脑神经网络工作的机器学习方法，具有强大的特征学习和表达能力。
在工件缺陷检测中，深度学习可以通过训练大量的图像数据，自动学习和提取图像中的特征，从而实现高精度的缺陷检测。
三、系统设计（一）系统架构设计本系统采用模块化设计，主要包括数据预处理模块、深度学习模型训练模块、工件图像检测模块和结果输出模块。
其中，数据预处理模块负责对原始图像进行预处理，如去噪、归一化等；深度学习模型训练模块负责训练和优化缺陷检测模型；工件图像检测模块负责对工件图像进行检测；结果输出模块负责将检测结果以可视化形式展示。
（二）数据预处理数据预处理是提高工件缺陷检测准确性的关键步骤。
本系统采用的数据预处理方法包括去噪、归一化、裁剪和标注等。
其中，去噪可以去除图像中的噪声和干扰信息，归一化可以使图像的像素值在一定的范围内，便于模型的训练。
此外，本系统还采用了数据增强技术，通过旋转、翻转、缩放等方式增加训练样本的多样性。
（三）深度学习模型选择与训练本系统采用了卷积神经网络（CNN）作为缺陷检测模型。
在模型选择上，我们采用了残差网络（ResNet）作为特征提取器，搭配全卷积网络（FCN）进行缺陷识别和定位。
在模型训练过程中，我们采用了大量的工件图像数据，通过反向传播算法优化模型的参数，使模型能够更好地学习和提取图像中的特征。
（四）工件图像检测与结果输出在工件图像检测过程中，我们将预处理后的工件图像输入到已训练好的模型中，模型会自动对图像进行特征提取和缺陷识别。
对于识别出的缺陷，系统会以可视化形式在工件图像上标注出来，并输出详细的检测报告。
基于机器视觉的自动化装配线检测与控制系统设计
基于机器视觉的自动化装配线检测与控制系统设计自动化装配线在现代制造业中起着重要的作用，它能够提高生产效率、降低人工成本，并且能够保证产品质量的一致性。
为了更好地实现自动化装配线的监测和控制，机器视觉技术被广泛应用于装配线的检测与控制系统中。
本文将介绍基于机器视觉的自动化装配线检测与控制系统设计，并且讨论其在实际生产中的应用。
一、系统设计原理基于机器视觉的自动化装配线检测与控制系统是利用相机采集装配线上产品的图像信息，并通过图像处理算法对产品进行检测与识别，最终实现对装配线的控制。
该系统主要包括物体检测、物体识别和控制三个主要模块。
1. 物体检测模块：该模块通过相机采集装配线上产品的图像，并利用图像处理算法对图像进行预处理，去除噪声和干扰信息，然后应用边缘检测、轮廓提取等算法，实现对物体的检测。
2. 物体识别模块：该模块通过对物体的检测结果进行特征提取和分类，从而实现对不同产品的识别。
在特征提取过程中，可以利用颜色特征、形状特征等多种特征进行组合，以提高识别准确性和鲁棒性。
3. 控制模块：该模块根据物体检测和识别的结果，控制机械臂、输送带等设备的动作，使其按照预定的顺序完成产品的组装和分拣工作。
同时，该模块还可以实现对产品质量的自动检测和剔除不合格品的功能。
二、系统设计实现基于机器视觉的自动化装配线检测与控制系统的实现主要包括硬件设备的选择和配置、软件系统的设计与开发两个方面。
1. 硬件设备的选择和配置：在选择相机时，需要考虑图像分辨率、采集速度等参数，以满足系统的实时性要求。
此外，还需要选择合适的光源、传感器和控制设备来配合相机的使用。
在实际配置中，还需要考虑设备的布局和安装位置，以保证装配线的正常运行。
2. 软件系统的设计与开发：软件系统包括图像处理算法的设计与优化、识别算法的开发、控制策略的设计等。
在图像处理算法的设计中，需要考虑到图像质量、噪声和干扰等因素，并且优化算法以提高处理速度和准确性。
基于机器视觉技术的智能工业检测系统设计
基于机器视觉技术的智能工业检测系统设计智能工业检测系统是基于机器视觉技术的一项重要应用。
随着人工智能和物联网技术的迅猛发展，智能工业检测系统在实际工业生产中的应用也越来越广泛。
本文将就基于机器视觉技术的智能工业检测系统设计进行详细介绍。
一、背景介绍智能工业检测系统主要基于机器视觉技术，通过图像采集与处理，实现对产品和过程的自动检测和分析。
相较于传统的人工检测方式，智能工业检测系统具有高效、准确和可靠的特点，能大大提高生产线的检测效率和产品质量。
二、系统组成1. 图像采集设备：智能工业检测系统需要借助摄像机等图像采集设备对产品进行拍摄，以获取产品表面的图像信息。
采集设备的选择应根据实际的应用需求，包括拍摄距离、分辨率和光线等因素进行合理的配置。
2. 图像处理算法：图像的处理是智能工业检测系统的核心环节。
通过图像处理算法，可以实现对图像的预处理、特征提取、目标检测和分类等操作。
其中，常用的算法包括边缘检测、图像分割、形状匹配、模板匹配和机器学习等。
根据不同的检测任务，选择合适的图像处理算法对图像进行处理，提高检测的准确性和稳定性。
3. 控制系统：智能工业检测系统还需要配备相应的控制系统，用于控制图像采集设备、图像处理算法等模块的运行。
通过控制系统，可以实时地接收和处理图像数据，并进行相应的控制操作。
控制系统的设计需要考虑实际应用场景，对于复杂的工业生产线，可以采用分布式控制系统，实现多个检测点之间的协同工作。
三、系统设计流程1. 图像预处理：在进行目标检测之前，首先需要对图像进行预处理。
预处理包括图像去噪、灰度化、增强和滤波等操作，以提高图像的质量和信息含量。
去噪可以采用中值滤波、均值滤波等算法，灰度化可以通过将图像转换为灰度图像，增强可以采用直方图均衡化等方法。
2. 特征提取：在预处理之后，需要进行特征提取操作。
特征提取是通过对图像进行数学计算，提取出能够代表图像内容的特征信息。
常用的特征包括颜色、形状、纹理和边缘等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈尔滨工业大学
制造系统自动化技术作业
题目：零件质量的自动化检测系统设计
班号：
学号：
姓名：
作业三零件质量的自动化检测系统设计
PS
一、零件结构图
二、自动检测项目
（1）孔是否已加工？
如图1所示，利用光电传感器来检测孔是否已加工。
1PS 、2PS 、3PS 三个光电
传感器接受光信号，其中1PS 和3PS 检测从凸台两侧反射回来的光信号，2PS 检测从凸台中心线出反射回来的光信号。
当孔已加工则所测得的波形如图3中2PS 所示，若孔还没有加工
则2PS 所测得的波形和1PS 、3PS 所测得的波形相同，故可以通过波形来确认孔是否已加工。
2 工件检测示意图图
3 检测波形图 ）面A 和B 是否已加工？
图4为检测A,B 面是否加工的检测原理图，光电传感器发射装置发射脉冲，
PG
2
若两个面均已经加工，则接收装置可以在工件经过时候接收到光电脉冲。
若A,B 面没有加工，则在工件经过时检测不到光电脉冲。
图4 工件检测图
（3）孔φ15±0.01精度是否满足要求？
方向设计一个类似于塞规的测定杆，在测定杆的圆周上沿半径方向放置三只电感式位移传感器。
测量原理如图所示。
假设由于测定杆轴安装误差，移动轴位置误差以及热位移等误差等导致测定杆中心O1与镗孔中心O存在偏心e，则可通
过镗孔内径上的三个被测点W1，W2，W3测出平均圆直径。
在测定杆处相隔τ，φ
角装上三个电感式位移传感器，用该检测器可测量出间隙量y
1,y
2
，y
3。
已知测
定杆半径r，则可求出Y1=r+y1,Y2=r+y2,Y3=r+y3。
根据三点式平均直径测量原理，平均圆直径D0=2×(Y1+aY2+bY3)
1+a+b
,公式中a,b为常数，由传感器配置角决定，该测量杆最佳配置角度取τ=φ=125°，取a=b=0.8717。
偏心e的影响完全被消除，具有以测定杆自身的主机算环为基准值测量孔径的功能，可消除室温变化引起的误差，确保±2μm的测量精度。
图5 孔径测定原理图
（4）凸台外径φ40±0.012精度是否满足要求？
测量凸台外径φ40±0.012精度时可以用CCD图像传感技术，其示意图如图6所示。
图6 凸台外径尺寸检测系统结构图
该系统主要有照明装置、图像采集装置及处理系统三部分组成。
主要工作原理：通过光学成像系统将工件外径图像成在CCD的像敏面上，像敏面将罩在每个像敏单元上的图像信号通过光电效应，将物体的反射光线按亮度强弱转变，变成相应数目的载流子。
在某一个时钟周期内，CCD 器件在转移脉冲的作用下将门极上收集到的电子量转移到 CCD 的移位寄存器中，在图像采集卡作中，通过放大电路对信号进行放大，再经过 A /D 转换将模拟信号的一系列有目的性的处理转变成为数字信号。
数字信号保存到计算机或者其他处理器进行图像或图形的处理，从而获取工件外径尺寸的相关信息，进而转化为具体的尺寸值，以判断外径尺寸是否满足其精度要求。
（5）零件质量20±0.01kg是否满足要求？
在测力传感器中，把电阻应变片贴在专门设计的传感部件（弹性元件上），当被测力作用在弹性体上时，弹性体因受力而产生应力和应变，粘贴在变形部位的电阻应变片的阻值发生改变。
当贴片部位受拉应力作用时，应变片的电阻丝被拉长而使阻值变大，当贴片部位受压应力作用时，应变片得电阻丝被压缩而使阻值减小，通过分压电路或者电桥测量应变片阻值变化大小，即可测量出被测力的大小。
将受拉应力和压应力的应变片构成如图所示的电桥，在电桥的一个对角上施加一定的电压，另一个对角作为信号输出。
当被测力为零时，R1=R2=R3=R4,电桥处于平衡状态，所以u2=0;被测力不为零时，贴在弹性体上的应变片的阻值改变，R1≠R2≠R3≠R4，电桥失去平衡，此时
wu1
u2=3K(1+μ)L
4Ebh2
公式中μ-应变片的泊松比，一般为0.25~0.5
K-应变片的灵敏系数，可以查表取得。
E-弹性材料的弹性模量，采用钢时为2.1×1011N/m 2
L-变形梁的长度，m b-变形筋的宽度，m W-额定载荷重力，N u 1-输入电压，V u 1-输出电压，V
（6）产品标签（白色）是否帖正或漏帖？
如图7所示，利用四个圆柱式反射型传感器来检测标牌是否正确安装。
当标牌在正确位置时候，四个传感器收到相同强度的反射光，系统工作正常，让产品通过。
当标牌位置不正确时或者漏钉标牌时，反射光变化，经逻辑电路启动机械推杆，剔出线外纠正。
（光电开关）
图7标签检测图
（7）如果不合格将其剔除到次品箱；
如图8所示，在每个检测台上安装一台废品剔除装置，当检测得到该产品不合格时立即给此装置一个信号，电磁阀动作使液压缸中的活塞杆向前推进，将不合格产品推到次品箱中。
图8 剔除废品装置
（8）对合格产品和不合格产品进行计数。
在第一道工序开始出和最后一道工序结束出分别安装一组光电计数器，分别统计加工产品的总数总N 和加工合格的产品数合N ，然后通过计算机记录数据，并计算出不合格产品数不总合=-N N N 。
三、。
