线路交叉跨越测量 作业指导书 - 制度大全
跨越道路施工作业指导书

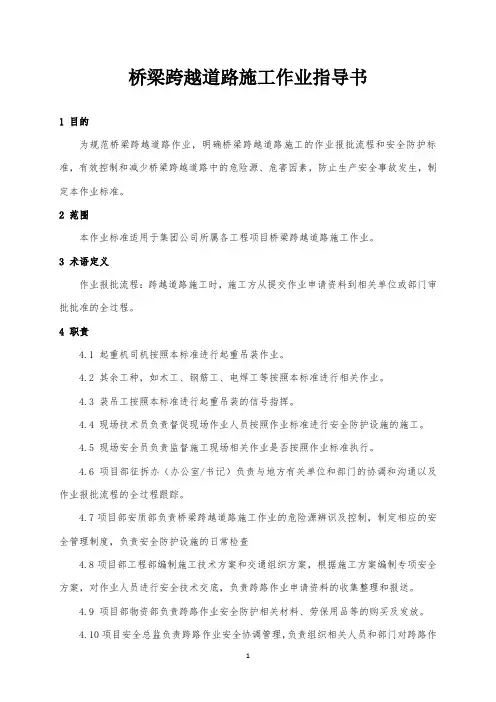

桥梁跨越道路施工作业指导书1 目的为规范桥梁跨越道路作业，明确桥梁跨越道路施工的作业报批流程和安全防护标准，有效控制和减少桥梁跨越道路中的危险源、危害因素，防止生产安全事故发生，制定本作业标准。
2 范围本作业标准适用于集团公司所属各工程项目桥梁跨越道路施工作业。
3 术语定义作业报批流程：跨越道路施工时，施工方从提交作业申请资料到相关单位或部门审批批准的全过程。
4 职责4.1 起重机司机按照本标准进行起重吊装作业。
4.2 其余工种，如木工、钢筋工、电焊工等按照本标准进行相关作业。
4.3 装吊工按照本标准进行起重吊装的信号指挥。
4.4 现场技术员负责督促现场作业人员按照作业标准进行安全防护设施的施工。
4.5 现场安全员负责监督施工现场相关作业是否按照作业标准执行。
4.6 项目部征拆办（办公室/书记）负责与地方有关单位和部门的协调和沟通以及作业报批流程的全过程跟踪。
4.7项目部安质部负责桥梁跨越道路施工作业的危险源辨识及控制，制定相应的安全管理制度，负责安全防护设施的日常检查4.8项目部工程部编制施工技术方案和交通组织方案，根据施工方案编制专项安全方案，对作业人员进行安全技术交底，负责跨路作业申请资料的收集整理和报送。
4.9 项目部物资部负责跨路作业安全防护相关材料、劳保用品等的购买及发放。
4.10项目安全总监负责跨路作业安全协调管理，负责组织相关人员和部门对跨路作业安全防护设施进行验收，并提出整改措施。
4.11项目总工程师负责安全方案、措施等在技术上和经济的可行性，确保施工方案安全可行。
4.12项目经理负责提供作业项目安全管理的组织机构、安全物资设备及资金保障，组织建立项目安全管理的运行机制和有关体系，并审批安全费足额投入使用。
5 作业流程图6.1作业准备6.1.1 收集整理资料：收集工程建设地点诸如道路等级、车流量、道路净空、地下管线、道路管理维护单位及地方相关单位和部门关于跨越道路施工的审批流程、申请资料要求等，并系统整理。
线路交叉跨越作业安全监理控制要点范本（2篇）
线路交叉跨越作业安全监理控制要点范本线路交叉跨越作业是指电力线路在道路、铁路、河流等交叉区域进行跨越，为了保证施工过程中的安全，在作业过程中需要进行监理控制。
下面是线路交叉跨越作业安全监理控制的要点范本。
1. 施工前的准备工作1.1 安全计划编制：施工单位应编制详细的施工安全计划，明确施工过程中的安全措施和风险防控措施。
1.2 人员培训：施工单位应对参与施工的工作人员进行必要的安全培训，包括线路跨越作业的注意事项、防护装备的使用方法等。
1.3 施工现场准备：施工前应对施工现场进行全面的勘察和测量，确保施工过程中不会影响到交通、铁路和河流等。
1.4 材料准备：施工单位应采购符合规定的优质材料，并对材料进行质量检测和备案。
2. 施工过程中的安全控制2.1 施工现场的布置：施工单位应根据施工要求，在施工现场设置必要的警示标志、安全防护设施，确保施工区域的安全。
2.2 作业人员的安全防护：施工单位应确保作业人员佩戴符合规定的安全防护装备，如安全帽、防护眼镜、防护手套等。
2.3 施工设备的安全性：施工单位应对所使用的施工设备进行检测和维护，确保设备的正常运行和安全性。
2.4 作业人员的操作规范：施工单位应对作业人员进行岗前培训，确保他们了解操作规范，严格按照规定操作作业。
2.5 施工现场的防火措施：施工单位应设置防火器材，并严禁在施工现场进行明火作业，确保施工现场的防火安全。
3. 施工后的安全管理3.1 施工结束验收：施工单位应根据规定进行施工结束验收，确保施工质量和安全符合要求。
3.2 整理清理施工现场：施工单位应对施工现场进行整理清理，清除施工过程中产生的垃圾和杂物，确保施工现场的整洁。
3.3 安全档案的归档：施工单位应将施工过程中的安全记录和相关材料进行归档，以备后期查阅。
3.4 事故处理和应急预案：施工单位应建立完善的事故处理和应急预案，发生事故时能够及时采取措施进行处理，并通知相关部门。
4. 安全监督和检查4.1 监督检查的频次：监理单位应定期进行安全监督和检查，确保施工单位按照相关规定进行施工，保证作业过程中的安全。
集电线路公路跨越作业指导书
目录编制说明： (2)编制依据： (2)一、工程概况 (2)二、跨越情况简介 (2)三、施工方案 (4)四、跨越架搭设要求 (6)五、张力放线时跨越架的越线方式 (7)六、跨越架搭设材料及工器具 (7)七、跨越施工组织措施 (7)八、跨越施工安全保证措施 (8)九、跨越施工质量保证措施 (10)十、跨越施工时间计划 (10)35kV集电线路公路跨越施工方案编制说明：为保证河北华电蔚州风电有限公司黄花梁49.5MW风电场工程35kV集电线路公路跨越施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制公路跨越施工方案，指导本工程在公路跨越时的施工。
编制依据：1、业主提供的招标文件和答疑文件，投标文件、施工总设计；2、《电力建设工程施工技术管理制度（GB/T50326-2001）》；3、《110～500千伏架空电力线路工程质量及评定规程（DL/T5168-2002）》；4、《跨越电力线路架线施工规程（DL/T5106-1999）》；5、《河北华电蔚州风电有限公司黄花梁49.5MW风电场工程施工组织设计》；6、线路经过地区的调查资料及地方法规等；7、国家颁布的有关法律、法规及其它相关规范。
；8、葛洲坝集团电力有限责任公司质量、职业健康安全管理体系程序文件；9、我公司曾经施工的多条35kV及以上电压等级线路的施工方案、施工经验。
一、工程概况河北华电蔚州风电有限公司黄花梁49.5MW风电场工程35kV集电线路工程本期共分三回线路，路径总长度约63.5km，其中第一、二回路同塔双回长度为26.85km。
第一回路线路长度为29.91km，第二回路线路长度为27.96km，第三回路线路长度为32.48km。
线路所处地形：海拔高度1450～2240m。
一般山地60％，高山大岭40％。
二、跨越情况简介河北华电蔚州风电有限公司黄花梁49.5MW风电场工程35kV集电线路第一回路跨越张石高速公路K199+550米处1次，第三回路跨越张石高速公路K199+550米处1次，共跨越高速公路2趟。
经纬仪测量线路交叉跨越距离作业指导书
编号：
经纬仪测量 kV 线路交叉跨越距离作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
工作时间年月日时至年月日时
××供电公司
1 适用范围
本作业指导书适用于 kV 线路 #－ #使用经纬仪测量交叉跨越作业。
本工作应在天气较好的条件下进行。
2 引用文件
DL/T 5092-1999 110～500kV架空送电线路设计技术规程
国家电网公司电力安全工作规程（电力线路部分）
DL/T 741—2001 架空送电线路运行规程
DL/T 5146－2001 35KV-220KV架空送电线路测量技术规程
3 修前准备
3.1 准备工作安排
3.2 人员要求
3.3工具
3.4 材料
3.5 危险点分析
3.6 作业分工
4 作业程序
4.1 开工
4.2 作业内容及标准
4.3 竣工
5 验收总结
6 指导书执行情况评估。
线路测量作业指导书
线路测量作业指导书（本作业指导书中凡是涉及规范具体要求的条文均是参考《城市测量规范》的规定，作业中应根据具体执行的规范来确定）。
一.任务接收检测中心综合办公室接受任务，由项目负责人，明确任务的技术要求和作业工期，对其进行评审，能接受时，综合办公室主任下达测量任务。
二、作业准备1. 项目负责人接到任务后，核对委托方提供坐标是否正确。
2. 项目负责人收集相关资料，确定是否需要布设图根控制。
3. 复核放样资料的正确性，手续是否齐全，图纸资料是否有授权签字，对于签字放样，项目负责人应把相应文件、红线图复印装钉在手簿中。
5. 检查甲方提供的道路坐标、河道坐标及弯道半径、路幅宽度等已知条件是否正确若不正确及时退回，并做好记录。
对甲方的资料在使用中应加以保护和保密。
6. 根据道路坐标、弯道半径、路幅宽度等已知条件推算里程桩号、圆曲线各要点坐标、是缓和曲线各要点坐标等。
7. 项目负责人指定专人准备外业工具，其中包括：全站仪、电子手簿、对讲机的准备与设备充电、棱镜、计算器、三脚架、钢尺、木桩、地钉、锤子的准备，保证仪器出班前处于完好状态。
8. 作业人员对测量仪器进行检查，全站仪的锁度盘、归零、测平距等功能是否正常。
9. 精密工程定线，作业部门根据工程要求，编写技术设计书，报技术负责人批准，然后进行定线，技术设计书中要特别注意作业仪器、作业方法。
三、外业作业1. 首先作业人员寻找控制点，测量前实测控制点间距离，并且与反算距离核对。
在测站上检测已知点边长和高差。
表4.3.1 已知条件检测限差2. 图根导线道路定线一般用附合导线或闭合导线布设，可同级附合一次。
主要技术要求按《城市测量规范》CJJ 8-99 P96 7-2-3条执行，见下表4.3.2，导线长度不应超过规定1.5倍。
支导线不超过500米，不多于4条边，见《城市测量规范》CJJ 8-99 P48 4-2-10条。
A ）导线点要选择易通视，且避开人群密集、不宜观测地段。
跨越施工作业指导书222

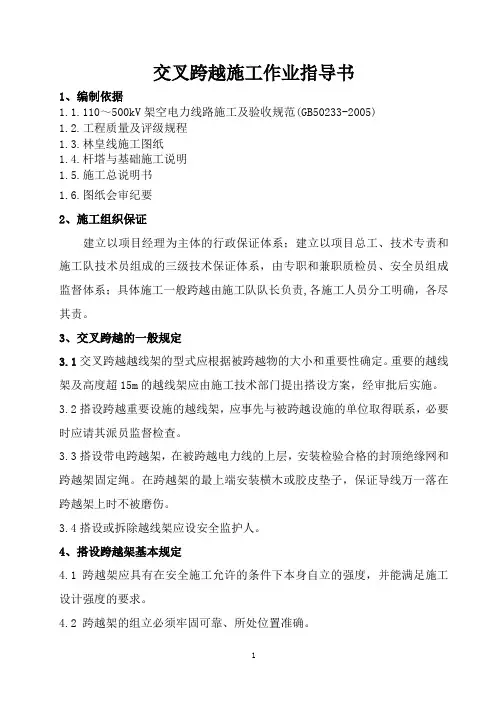

交叉跨越施工作业指导书1、编制依据1.1.110～500kV架空电力线路施工及验收规范(GB50233-2005)1.2.工程质量及评级规程1.3.林皇线施工图纸1.4.杆塔与基础施工说明1.5.施工总说明书1.6.图纸会审纪要2、施工组织保证建立以项目经理为主体的行政保证体系；建立以项目总工、技术专责和施工队技术员组成的三级技术保证体系，由专职和兼职质检员、安全员组成监督体系；具体施工一般跨越由施工队队长负责,各施工人员分工明确，各尽其责。
3、交叉跨越的一般规定3.1交叉跨越越线架的型式应根据被跨越物的大小和重要性确定。
重要的越线架及高度超15m的越线架应由施工技术部门提出搭设方案，经审批后实施。
3.2搭设跨越重要设施的越线架，应事先与被跨越设施的单位取得联系，必要时应请其派员监督检查。
3.3搭设带电跨越架，在被跨越电力线的上层，安装检验合格的封顶绝缘网和跨越架固定绳。
在跨越架的最上端安装横木或胶皮垫子，保证导线万一落在跨越架上时不被磨伤。
3.4搭设或拆除越线架应设安全监护人。
4、搭设跨越架基本规定4.1 跨越架应具有在安全施工允许的条件下本身自立的强度，并能满足施工设计强度的要求。
4.2 跨越架的组立必须牢固可靠、所处位置准确。
4.3 跨越不停电电力线的跨越架，应适当加固并应用绝缘材料封顶。
4.4跨越架架顶的横杆要有足够的强度，且横杆表面必须使用对导线磨损小的绝缘材料。
如用金属杆件作横杆，则必须在其上包胶皮。
4.5跨越架应按DL5009.2-2004中的有关规定保持对被跨越物的安全距离，即保持对被跨越物的有效遮护。
4.6 跨越架经使用单位验收合格后方可使用。
4.7跨越架上应按有关规定悬挂醒目标志。
4.8 强风、暴雨过后应对跨越设施进行检查，确定合格后方可使用。
4.9 搭设和拆除跨越架时应设安全监护人。
4.10 参加跨越不停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施，经本单位组织培训和技术交底后方可参加跨越施工。
电力线跨越XX铁路作业指导书
一、编制依据1.《超高压输电线路张力架线施工工艺导则》（SDＪＪＳ2-8７)2.《国家电网公司输变电工程达标投产考核办法》（2005版）3。
《电力建设安全健康与环境管理工作规定》（国家电网公司200３）.4.《１10～50０kV架空送电线路施工及验收规范》(GB502３3-20０5)5．《1１0-50０ｋV架空电力线路施工质量及评定标准》DL/T5１68—20026.《输变电工程建设标准强制性条文实施管理规程》(Ｑ/GDW24８-200８）7．《国家电网公司基建安全管理规定》(国家电网基建〔2011〕1７5３号）8.《电力建设安全工作规程》(架空电力线路部分）(DL ５0０9·２—２0０4)9.《建筑施工扣件式钢管手架安全技术规范》(JGJ 130—２0０1）10．《建筑施工门式钢管脚手架安全技术规范》( ＪＧJ １2８—2000)11.《建筑施工高处作业安全技术规范》（JGJ 80-1991）二、跨越工程概况XＸ工程XX线路起于ＸＸ,终于ＸX,线路长度２０多公里;国家、铁道部、山西省均十分重视,本工程N-N档内跨越南同蒲线运行铁路,跨越点位于南同蒲线XX处，Ｎ11—N12跨越档距４45ｍ, 交叉角度57°５2′,线路运行时距铁轨垂直距离25。
4ｍ，为保证跨越施工的安全，项目部组织有关技术、安全人员现场进行实际测量,并根据测量情况研究跨越方案，特制定本方案．三、跨越方案及技术措施1、技术参数:ＸX工程XX线路与XX铁路交叉角为5７°52′；XX铁路为双轨铁路,宽度Ｌ=27m;跨越架封顶网弧垂f ＝１.５m；最高气温为４０℃时,导线对铁路接触网的最小垂直距离为25.４米。
2、跨越施工方案2.１计划跨越时间:2012年月(以批准的时间为准)2．2跨越方案简述跨越ＸX铁路,我方采用搭设双侧三排钢管跨越架，用φ16尼龙绳搭成密集、斜向交叉的尼龙封网，整个绳索网张紧，其绳网弧垂最低点离铁路路面不得小于6.5米,接触网与自闭线距离铁路较近，所以在搭设铁路跨越架时将接触网与自闭线一起放在跨越架范围内.跨越铁路电力贯通线时,采用搭设双排架进行带电跨越施工.2.３跨越现场示意图2。
(整理)交叉跨越测量
项目二交叉跨越测量1 工作任务要求作业人员在选定的操作场地，完成用全站仪测量输电线路交叉跨越的测量。
2 作业条件和安全工作条件2.1人员准备测工1名，要求能熟练掌握全站仪；辅助测工1名，记录数据。
2.2 工具准备经纬仪一台，塔尺、伸缩卡记录本、记录笔、钢卷尺、函数计算器；。
3 操作程序①使用定期校验合格的经纬仪；②测试前应对经纬仪及塔尺进行检查，确保经纬仪性能良好，塔尺刻度清晰。
⑶开始交叉跨越测量工作：①取出温度计放置在交叉跨越点10m处测量环境温度；②取出塔尺放置在交叉点处，塔尺与导线的安全距离要符合要求；③取出经纬仪支在交叉跨越交角的对角线上，距离交叉点10m 处；④正确调校经纬仪，使经纬仪保持水平位置；调整水平固定按钮，使镜头垂直面对准塔尺；调整垂直固定按钮，使镜头对准塔尺；⑤读上丝A、先丝B塔尺的刻度以及垂直刻度盘上角度数据a1，并记录在册；⑥调整垂直固定按钮，使镜头对准交叉点交叉跨越物的顶点，读取垂直刻度盘上角度数据a2,并记录在册；⑦调整垂直固定按钮，使镜头对准交叉点的导线的最下层，读取垂直刻度盘上角度数据a3，并记入数据记录表中；⑧观看温度计，将环境温度记入数据记录表中；⑨收好经纬仪和温度计，交叉跨越测量工作结束。
4 数据记录表附表1 数据记录表附表2 交叉点距经纬仪水平距离(m)附表3 交叉跨越物顶点距经纬仪水平线垂直距离(m) Array附表4 交叉跨越物顶点距经纬仪水平线垂直距离(m)附表5 导线距交叉跨越物垂直距离(m)5.危险点辨识及控制措施⑴危险点：①扎脚、摔伤；②触电；③作业过程中，物体打击。
⑵控制措施：①测量工作应穿胶底高腰劳保用鞋，走路时不光要看线路，同时要观察周围的自然环境，防止被绊倒摔伤;翻越障碍时，确认下方无危险时方可跳下；②电气测量工作至少应由2人进行，1人操作、1人监护，监护人不得做其他工作；③在线路带电情况下，测量导线垂直距离、线距、交叉距离等工作，用抛挂绝缘绳的方法进行时，绝缘绳必须试验合格，上杆塔抛挂绝缘绳时，人身与带电体应保持相应足够的安全距离，要系好安全带，并有专人监护；④绝缘绳必须保持清洁干燥，禁止在阴雨天气进行测量；⑤严禁使用皮尺、线尺（夹有金属线）等器具测量带电线路各种距离；⑥雷雨天气严禁测量杆塔接地电阻，解开和恢复杆、塔接地引线时，应戴绝缘手套，严禁接触与地断开的接地线；⑦利用仪器测量时，塔尺与带电体必须保持安全距离；⑧用绝缘绳抛挂测量时，应检查重锤是否绑好；⑨抛重锤时应有专人监护，防止重锤打碎绝缘子或落下打伤工作人员。
线路交叉跨越作业安全监理控制要点(三篇)
线路交叉跨越作业安全监理控制要点1.施工方案1）特殊交叉跨越必须编制施工安全技术措施（方案），有下列特点之一的跨越称为特殊跨越：①.跨越多排铁路、高速公路；②.跨越运行电力线架空避雷线（光缆），跨越架高度大于30m；③.跨越220kV及以上运行电力线；④.跨越运行电力线路其交叉角小于30或跨越宽度大于70m；⑤.跨越大江大河或通航河流及其他复杂地形。
2）安全技术措施（方案）应按规定履行审批手续后报经相关方审核批准。
3）重要设施的跨越架及高度超过15m的跨越架应由施工技术部门提出搭设方案，经审批后实施。
4）跨越不停电电力线，在架线施工前，应向运行单位书面办理相关手续，得到允许后方可跨越。
2.人员要求1）凡参加特殊跨越的施工人员必须熟练掌握跨越施工方法并熟悉施工安全技术措施（方案），接受技术交底后方可参加跨越施工。
2）搭设或拆除跨越架应设安全监护人。
3）在跨越高速公路、铁路、运行电力线路等重要设施，在搭设跨越架时应申请相关管理部门到现场进行协调、监督管理。
3.作业要求1）跨越架的中心应在线路中心线上，宽度应超出新建线路两边各1.5m，且架顶两侧应设外伸羊角。
2）跨越架与铁路、公路及通信线的最小安全距离符合规定。
3）跨越架上应按有关规定悬挂醒目的警告标志，经使用单位验收合格后方可使用。
4）拆除钢管、木质、毛竹跨越架应自上而下逐根进行，架材应有人传递，不得抛扔，严禁上下同时拆架或将跨越架整体推倒。
5）跨越架两端及每隔6～7根立杆应设置剪刀撑、支杆或拉线。
拉线的挂点或支杆或剪刀撑的绑扎点应设在立杆与横杆的交接处，且与地面的夹角不得大于60。
支杆埋于地下的深度不得小于0.3m。
线路交叉跨越作业安全监理控制要点（二）线路交叉跨越作业是指在铁路、高速公路、河道等交通线路上进行输电线、通信线等跨越施工作业的过程。
由于施工作业涉及到的高压电、动车、行车等多个风险因素，因此线路交叉跨越作业的安全监理控制至关重要。
以下是线路交叉跨越作业安全监理控制的要点。
35KV××线路交叉跨越测量作业指导卡
35KV××线路交叉跨越测量作业指导卡单位：XX供电所编号：各县公司自定编写人（作业负责人）：审批人：工作任务：35KV××线路交叉跨越测量作业一、作业前准备1、现场勘察序号勘察项目勘察内容作业负责人√1 作业电气条件停电范围：邻近带电具体位置：2 电压等级35KV( )3 作业环境邻近带电设备( )穿越电力线路 ( )跨越电力线路跨越弱电线路 ( )( )多回同杆( )具体位置：起伏山地 ( )4 地域环境交通道路或人口密集区( )泥洼地带 ( ) 沿墙敷设 ( )跨越公路 ( ) 跨越铁路跨越河流临近地下管线运输（途中）道路障碍具体位置：5 勘察情况明确被测量线路双重编号、测试地点及周围作业环境.简析及应采取的措施以上勘察项目于年月日勘察完毕。
主要勘察人员（签字）：2、人员分工序号分工项目工作班人员作业负责人√××线路××号杆作业人员1与××线路××号杆之间2 ××号-××号记录人3、工器具准备工器具准备人：年月日工器具收回人：年月日序号工器具名称规格单位准备数量实领数量回收数量备注（领用审核人）√1 通讯工具台2 望远镜架3 笔支4 记录本本5 测高仪（测绳）个6 米尺个7 个人工具套4、材料准备（见附表）确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分1、开工序号开工内容要求项目备注√1 班组要根据工作具体情况，交待安全措施2 分析危险点3 研究分工，任务落实到人确定以下2-4项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
工作班人员（签字）：2、危险点及安全措施序号危险点安全措施备注√测量时，必须穿绝缘鞋。
测量工作应由有工作经验1 走失、扎伤、摔伤的人担任，新人员不得单独从事，必须由两人进行，测量前要核对好线路名称、杆号、色标，测量师不2 触电伤害论线路是否停电，均应视为有电设备。
线路大跨越监测作业指导书
编号：kV 线路大跨越监测作业指导书(范本)编写：年月日审核：年月日批准：年月日工作负责人:作业日期年月日时至年月日时××供电公司××××1范围本指导书适用于kV 线路#－#大跨越导、地线弧垂、杆塔倾斜、杆塔挠度、基础沉降测量2 引用文件DL/T 5092—1999 架空送电线路勘测设计技术规程GBJ 233—1990 110～500kV架空电力线路施工及验收规范国家电网安监[2005]83号国家电网公司安全工作规程［电力线路部分］DL/T 741—2001 架空送电线路运行规程JJG 1027—1991 测量误差及数据处理DL/T 741—2001 架空送电线路运行规程DL/T5049—1995 架空送电线路大跨越工程勘测技术规定3 监测前准备3.1准备工作安排3.2人员要求3.3测量仪器3.4危险点分析3.5安全措施3.6作业分工4作业程序4.1开工4.2作业内容及标准4.2.1杆塔倾斜测量4.2.2弧垂测量4.2.3拉线塔挠度测量4.2.4自立塔基础沉降测量4.3竣工5监测记录6 验收总结7 指导书执行情况评估8 附录1．监测点应在线路投运前设置，采取必要的保护措施防止损坏。
地面监测点的设置原则上应与基础基面在同一等高线上，且通视条件良好。
2．杆塔倾斜挠度测量，地面监测点与杆塔间的距离应大于1.5倍杆高，塔上监测点设置应牢固、清晰。
地面监测点应设置在杆塔中心轴线的延长线上。
3．弧垂监测点应设置在挂点的垂直下方。
线路交叉跨越测量作业指导书
线路交叉跨越测量作业指导书1. 引言线路交叉跨越是指两条或多条电力线路在同一位置（如河流、公路、铁路等）上交叉跨越的情况。
为确保电力线路的安全稳定运行，进行线路交叉跨越测量是必要的。
本文档旨在提供一份线路交叉跨越测量的作业指导书，以保证测量工作的准确性和安全性。
2. 测量准备2.1 工具和设备准备在进行线路交叉跨越测量之前，需要准备以下工具和设备：•测量仪器：例如测距仪、水平仪等；•安全防护装备：例如安全帽、防护服等；•计算工具：例如计算器、纸笔等；•测量绳：用于测量距离和高度等。
2.2 安全事项在进行线路交叉跨越测量时，必须遵守以下安全规定：•穿戴安全防护装备，保护头部、身体和脚部等部位；•注意周围环境，确保没有障碍物和危险物，确保测量过程中的安全；•跟随所有工作规程和操作规定，确保操作的正确性和安全性；•遵循团队指挥，确保整体作业的协调性和安全性。
3. 测量步骤3.1 确定测量起始点根据线路交叉跨越的实际情况，确定测量起始点。
起始点应选择在两条或多条电力线路相交的位置。
3.2 测量跨越距离使用测距仪等工具，测量两条或多条电力线路之间的跨越距离。
在测量的过程中，确保仪器的精确度和测量的准确性。
3.3 测量跨越高度使用测量绳等工具，测量跨越点上方的电力线路的高度。
在进行测量时，要确保测量绳的拉直和测量高度的准确性，避免因测量绳的松动而导致测量误差。
3.4 记录测量数据在测量过程中，要及时记录测量数据。
包括跨越距离、跨越高度等信息。
记录的数据应准确、清晰，并附上时间、测量人员等相关信息。
3.5 分析和处理数据对测量得到的数据进行分析和处理。
可以根据需要，计算线路交叉跨越的倾斜度、角度等关键参数。
并根据实际情况，对交叉跨越线路进行调整和优化。
3.6 编制报告根据测量数据和分析结果，编制线路交叉跨越的测量报告。
报告应包括测量目的、方法、结果和建议等内容，并以清晰、简明的方式呈现。
4. 总结线路交叉跨越测量作业是确保电力线路安全稳定运行的重要环节。
19-交叉跨越距离测量作业指导书
Q/YNDW
云南电网公司企业标准
Q/YNDW 113.2.014－2006
交叉跨越距离测量作业指导书
2006-05-20发布
云南电网公司
2006-05-30实施
发布
前言
Q/YNDW 113.2.014-2006
为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保 人身和设备安全，由云南电网公司组织，编写了目前我公司交叉跨越距离测量作业指导书。编 写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。该指导书纳入公司生产技术管 理标准体系。
挂绝缘绳的方法进行时，绝缘绳必须经试验合格。
3 绝缘绳必须保持清洁干燥，禁止在阴雨天气进行测量。
4 严禁使用皮尺、钢卷尺等非绝缘器具测量带电线路各种距离。
控制人 工作负责人
工作负责人
Q/YNDW 113.2.014-2006
序号 2
危险点 物体打击
控制措施 5 利用仪器测量时，塔尺与带电体必须保持安全距离，1 人持塔尺，1 人 监护。 1 利用绝缘绳地面抛挂测量时，应检查重锤是否绑好。 2 抛重锤时应有专人监护，防止重锤打碎绝缘子或落下打伤工作人员。
D＝KScos2α1
(式 1)
由：h1＝Dtanα1+i-v1
h2＝Dtanα2+i
可得：H＝h2－h1
即：H＝D（tanα2-tanα1）+ V1
（式 2）
式中：
K－经纬仪视距乘常数，一般 K＝100；
Q/YNDW 113.2.014-2006
b 将 H 换算到导线出现最大弧垂情况下的距离
检查交叉跨越距离，为保证导线在任何情况下对交叉跨越物的安全，应将观测计算出的距
测量导线对交叉跨越物净空距离作业指导书.docx
测量导线对交叉跨越物净空距离作业指导书
1适用范
本指导书适用于500kV 交流及土500kV 直流架空输电线路上测量导线对交 叉、跨越物净空距离的作业。
2规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡 是注明口期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导 书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最 新版木。
凡是不注明日期的引用文件，其最新版木适用于木作业指导书。
GB 50233—2005 110〜500kV 架空电力线路施工及验收规范
工程测量规范
电业安全工作规程（电力线路部分） 架空送电线路运行规程
电气工作票技术规范（线路部分） 输电线路运行管理标准
则（试行）
3作业准备 3. 1作业人员要求
GB 50026-93 DL 409—91 DL/T 741—2001
Q/CSG1 0005-2004 Q/CSG 21011-2009 Q/CSG-EHV 20201-2009 超高压输电公司输电线路运行管理标准实施细
不含前往工作地点的吋间，完成该项工作所需要吋间约30分钟/处。
5作业安全及预防控制措施
6作业程序
附表:
附图测量示意图
导线
导线
图4
附表交叉、跨越测量记录表
交叉、跨越测量记录表。
交叉线岔检修作业指导书
交叉线岔检修作业指导书1、本指导书规定了交叉线岔的检调作业程序及检测的质量标准。
2、适用范围：本指导书适用于客运专线单开道岔的标准及非标准定位交叉线岔、复式交分式线岔的检调。
3、所需人员、机具、材料： 3.2 主要工机具3.34、作业流程、项目及方法工作票、分工并进行安全预想，检查工具、材料。
4.2.2 完成安全措施做好安全措施，工作领导人确认完成安全措施后，通知各作业组开工。
4.2.3 测量检查①测量线岔交叉点的位置。
方法一：使用DJJ接触网激光测量仪A拉伸测量架，将测量架放在线岔处任一对钢轨上，且位于线岔中心下方。
B 轻轻移动滑块，使观察窗中的十字丝中心和线岔中心投影重合。
C线岔中心读数：通过读测量架侧面的红色刻度尺和另一内轨内侧交点就可以读出两内轨轨距;红色刻度尺和滑块交点的读数（读数较小的那一侧）加上40mm就是线岔中心投影与某一内轨的距离。
②测量两接触线相距500处的高差。
方法一：使用DJJ接触网激光测量仪A拉伸测量架，将测量架放在线岔处任一对钢轨上，旋紧紧固旋钮（紧固旋钮位于操作人员右侧）。
B轻轻移动滑块，分别测出两接触线投影与拉出值读数尺相交的数值，两数值之和为两接触线的水平距离，前后移动测量架，使水平距离约500mm。
C 先测某一接触线的导高，再测另一接触线的导高两者的差值即为500mm处高差。
③道岔柱接触线高度、拉出值。
道岔柱接触线高度、拉出值具体测量方法见DDJ接触网激光测量仪操作手册。
④确定线岔始触区。
线岔始触区测量：正线接触线始触区：先用红线标画出侧线线路中心，目测出始触区大概位置，再用侧杆或线坠和钢卷尺进行复核。
复核时，用测杆或线坠找出正线接触线的垂直投影，再用钢卷尺进行测量，分别找到接触线垂直投影距侧线线路中心600mm，1050 mm的两个部位，相应对应到接触线上的直线段就是始触区。
侧线接触线始触区：先用红线标画出正线线路中心，目测出始触区大概位置，再用测杆或线坠和钢卷尺进行复核。
交叉跨越距离的测量
苏州电力工业学校职业技能鉴定所
职业技能鉴定操作卷
工种：配电线路工单位：姓名：得分：
操作日期：年月日
苏州电力工业学校职业技能鉴定所职业技能鉴定
操作考核评分标准(考评员用)
工种：配电线路工单位：姓名：得分：
操作日期：年月日江苏省电力行业《配电线路工》职业技能鉴定
操作考核任务书
1．操作项目
交叉跨越距离的测量操作
2．操作时间
本项目操作考核时间为25分钟。
3．操作说明
（1）在指定的场地上独立完成操作；
（2）时间到应立即停止操作，整理工具材料离开操作场地；（3）严格遵守安全操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路交叉跨越测量作业指导书-制度大全
线路交叉跨越测量作业指导书之相关制度和职责，1适用范围适用于湖南省电力公司110~500kV输电线路交叉跨越测量作业。
2引用文件《电力安全工作规程》(电力线路部分)国家电网安监[2005]83号《架空送电线路运行规程》DL/T741—2001...
1 适用范围
适用于湖南省电力公司110~500kV输电线路交叉跨越测量作业。
2 引用文件
《电力安全工作规程》(电力线路部分)国家电网安监[2005]83号
《架空送电线路运行规程》DL/T741—2001
《架空输电线路管理规范(试行)》国家电网生[2003]481号
《110-500kV架空送电线路施工及验收规范》GB50233-2005
3 测量前准备
3.1准备工作安排√序号内容标准责任人备注1准备好测量工器具及资料工器具必须有试验合格证,资料应齐全2学习作业指导书、交待工作范围、带电部位、安全措施及危险点工作班组必须全员参加,认真学习,全面分析3.2工器具√序号名称型号/规格单位数量备注1测量仪器台 3.3危险点分析√序号内容1使用金属塔尺有可能导致距被跨越带电物体的安全距离不够,导致触电3.4安全措施√序号内容1注意保持足够的安全距离,并加强监护3.5作业分工√序号作业内容分组负责人签字作业人员签字1测量2记录4 作业程序
4.1开工√序号内容作业人员签字1办理工作任务单2工作负责人交代工作任务、安全措施、注意事项,。
4.2作业内容及标准√序号作业内容作业步骤及标准安全注意事项责任人1安置仪器在距离交叉跨越点适当位置安置仪器2测量测量导线与被跨越物交叉角或距离注意保持安全距离3撤离收拾仪器并装箱不得强行装箱,以防损坏;装箱后必须仔细检查是否牢靠,防止仪器摔出4.3竣工√序号内容负责人签字1工作负责人检查接地引下线与铁塔连接是否牢固2资料整理并存档5工作总结1工作评价2存在问题及处理意见6指导书执行情况评价存在问题改进意见兼职职责内务职责内审员职责
