捷顺数字道闸(捷威II)使用说明书E2
附录 A 外置地感处理器安装与设置 ....................................................................................................................23
号），该道闸采用先进的直流伺服技术和全电路无触点控制技术，使整机运行更加平稳、可靠。而且采
用了数字化电路自学习检测功能，有效地杜绝砸车现象，使系统运行更安全可靠。并配备了标准的外
接电气接口，可配置地感处理器以及上位机，实现系统的自动控制。外观设计将给人一个完全不同的
感官享受，体积小，豪华尊贵，具有现代化信息，可广泛适用于小区、宾馆、会所、园林等豪华高贵
4.1 设备的安装......................................................................................................................................................7 4.2 闸杆安装........................................................................................................................................................ 11 4.3 设备状态检查与设置.....................................................................................................................................15 4.4 设备功能调试 ................................................................................................................................................16
捷顺通道闸产品知识
关闸
报警
2、冲突报警：在双向通行模式下，出入方向的人员同时进入通道，在通道内会产生冲突报 警。先刷卡方可以自由通过，后刷卡方需退出通道，待先刷卡方出通道后，再可以刷卡通行.
先刷卡方，自由通行
后刷卡方，冲突报警
基本应用—常见基本应用状况
3、强行闯关报警：闸机在受控情况下，倘若不刷卡通行，闸机会报警，报警时间将持续10S。
常见术语—单通道和双通道
单通道：系统只有一个通道
三辊闸的单通道 多通道：系统由2个或2个以上的通道组成
板式通道闸的单通道
三辊闸的多通道
板式通道闸的多通道
常见术语—常开、常闭、自由通行
常开模式：在正常情况下，闸杆回缩在机箱内，通道为通行状态，读有效卡，直接通 行即可，而只有非法通行者进入通道后，闸杆迅速伸出，关闭通道，拦挡通行者通过， 该通行模式一般用于通行流量大，或通行集中的场合。
+12V 电平信号，或脉宽＞100ms 脉冲信号，驱动电流＞10mA
通信接口及距离
RS485电器标准≤1200米
通道宽(对开)
≤1200mm
≤1200mm
≤1200mm
平均无故障运行次数
无测试
300万次
300万次
室外/室内使用
室内
室内
室内、室外
最大宽度（对开）
≤1200mm
≤1200mm
≤1100mm
工作温度：--25℃～65℃ ，相对湿度：≤90%，不凝露；工作电压：AC220V±10%,50HZ
80W
+DC12V电平信号或DC12V脉冲信号（脉宽＞100MS),驱动电流＞10mA
≤520MM
≤700MM
≤700MM
【精选】捷顺道闸培训教材.PPT课件
PCB是英文(Printed Circuit Board) 印制线路板的简称。
1. 印制电路板(PCB)的概念
● 印制板的由来:
元器件相互连接需要一个载体
● 印制板的作用：
依照电路原理图上的元器件、 集成电路、开关、连接器和其它 相关元器件之间的相互关系和连 接，将他们用导线的连接形式相 互连接到一起。
（4）开优先功能：在自动落杆的过程中按下开 闸键，这时闸杆会立即停止，延时0.5秒 左右后，闸杆会自动升杆，并开到位；
注：功能（2）（3）只有系统配置了车辆检测器或 安装了压力电波装置后，方有该功能
4.3.3 遥控控制测试：
安装上配有遥控接收装置的三联按钮盒再配上 一遥控器即可实现遥控控制道闸。在手动状态 下，在20米范围内（在空旷地带，最大遥控距 离 为 30 米 ） 用 遥 控 器 对 闸 机 进 行 “ 开 ” 、 “关”、“停”操作，观察闸机能否准确执行 相关操作。
3.2 基本工作原理
本机利用电动机通过减速机构、传动机构 来实现闸杆的升降，利用光电检测装置实现 水平、垂直两极限位置的自动定位。
图
4
工 作 原 理 示 意 图
调整主轴上的光电开关拨杆（见图5）
4.3 系统功能测试
4.3.1 手动运行方式 在进行该功能测试时，一定要在手动状
（1）开闸操作：闸杆在未开到位的静止状 态下，按下三联按钮的开闸键，这时 闸杆会升起，并应在垂直位置停止；
Rb1
Rc
C2
V C1
ebc
C3
Rb2 Re1
C2
元器件图形
印制板图
2. 印制电路板发展过程
印制电路板随着电子元器件的发展而发展， 由此可以分为下面几个发展阶段：
捷顺道闸 参数
可配套防撞闸杆夹头结构的应用，使闸机具有防撞功能；
机电一体化设计，具备无级调速功能，方便安装调试维护；
数字、地感防砸双保险配合开闸优先功能，防止因各种原因造成的砸车现情况。
道闸侧面P字灯，具备绚丽显示效果：道闸关到位时红灯常亮表示“等待”，道闸开到位时绿灯常亮表示“通行”，道闸运动时P字灯闪烁，表示“警示”。
具备手动开闸功能。
在道闸断电的情况下，人员可通过手动操作方便开闸，满足安全消防要求
道闸过流保护功能，防止电机堵转产生过大电流将电路板或电机损坏，提高整机运行的可靠性；
通过配置专用的三联按钮开关和电子遥控开关，可实现远距离控制道闸的开、关、停动作；（可选）
整机模具化、防伪化设计，批量化、工装化制造，质量更稳定
电源电压：AC220 V±10%
电机功率：300W/DC 36V
闸杆起落时间：2秒
使用环境温度：-25℃～65℃（温度达到-15℃以下时使用，另须选配加热装置）
闸杆中心高度：930mm
外形尺寸（mm）：360（L）×300（W）×1085（H）
标准颜色：麒麟金
产品特性：P型呼吸灯效果
名称输出产品型号杆型闸杆长度范围速度范围夹头类型备注
I-Cloud C系列道闸JSDZ0206-B 不防撞八角杆≤4m2s 不防撞不带胶条JSDZ0206-T06 椭圆发光杆≤4m2s 不防撞不带胶条JSDZ0206-03 半隐形曲杆≤4m2s 不防撞带胶条。

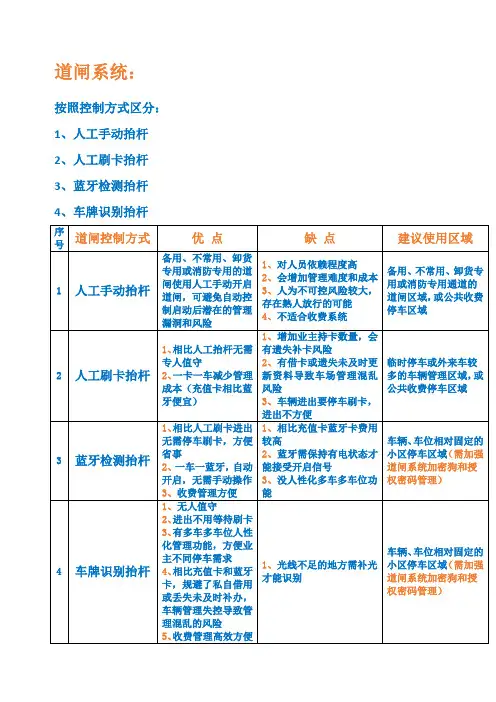

道闸使用优缺点对比
